G复习题(平法识图)解析
9-钢筋平法识图练习题
一、单项选择题1.当独立根底板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.〔〕A．≥2500B．≥2600 C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在根底的第一根柱箍筋到根底顶面的距离是多少〔〕A．50 B．100 C．3d〔d为箍筋直径〕D．5d〔d为箍筋直径〕正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型根底指：〔〕。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．根底主梁在高度变截面处，上下钢筋深入支座长要到达什么要求〔〕 .A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求〔〕.A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离根底梁或板顶面以上多大距离时，开场布置第一道〔〕" A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少〔〕.A．15d B．12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形根底底板一般在短向配置〔〕，在长向配置()。
A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形根底平板LPB1，每跨的轴线跨度为5000，该方向的底部贯穿筋为14150，两端的根底梁JZL1的截面尺寸为500*900，纵筋直径为25mm，根底梁的混凝土强度为C25。
套精编G11平法图集综合习题及答案解析
综合练习题 1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。
3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。
4、剪力墙拉筋两种布置方式为：双向和梅花双向。
5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。
6、JD1800×300+3.1003Φ18/3Φ14表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。
其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。
8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。
9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。
注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。
10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。
11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。
12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab，弯折长度15d。
13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。

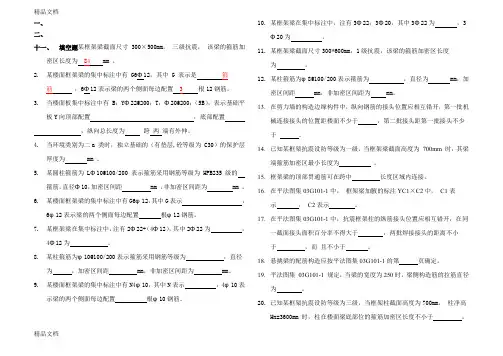

最新11G101-1复习题(平法识图)解析
一、二、十一、填空题某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84 mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。
平法识图试题及答案
平法识图试题及答案（此处留空）注意：本文将介绍一道平法识图试题，并提供相应的答案。
请参考下方的试题描述和答案解析。
试题描述：在平面直角坐标系中，已知三点A（2，3），B（5，7），C（9，5），请绘制△ABC的平法识图，并回答下列问题：1. 平法识图的定义是什么？2. 如何利用已知的三个点绘制△ABC的平法识图？3. 根据平法识图，计算△ABC的面积。
答案解析：1. 平法识图是指在平面直角坐标系中，通过已知的点，绘制出一个平行于坐标轴的矩形，该矩形的结构特征与题目所给定的三角形相同。
2. 绘制△ABC的平法识图的步骤如下：步骤一：将已知的三个点A（2，3）、B（5，7）、C（9，5）标记在坐标系中。
步骤二：观察三个点A、B、C所在的位置，找出坐标轴平行的两边界线。
步骤三：连接A、B两个点，得到线段AB；连接B、C两个点，得到线段BC。
步骤四：通过平行四边形的性质，将线段AB向BC平移，得到平移后的线段DE，并连接点A和点D；同时将线段BC向AB平移，得到平移后的线段CF，并连接点A和点F。
步骤五：连接点D和点F，得到线段DF，并连接点C和D；连接点F和点B，得到线段FB，并连接点C和点B。
步骤六：观察平法识图所得到的结构，验证矩形的相等边长性质，确保所得的图形符合平法识图的要求。
3. 根据平法识图所得到的矩形，我们可以计算△ABC的面积。
根据矩形的性质，可以知道△ABC和△DBF的面积相等，因此我们只需要计算△DBF的面积即可。
根据已知的点坐标，可以求得△DBF的底边长为3个单位，高为2个单位，因此△DBF的面积为3乘以2，即6平方单位。
至此，根据给定的三个点A（2，3）、B（5，7）、C（9，5），我们绘制出了△ABC的平法识图，并计算出了△ABC的面积为6平方单位。
结语：平法识图作为一种常见的几何问题，需要我们充分理解矩形的性质，并能够将已知的点用准确的方法绘制出平行于坐标轴的矩形。
通过解答上述试题，我们能够加深对平法识图的理解，并掌握绘制和计算相关的技巧。

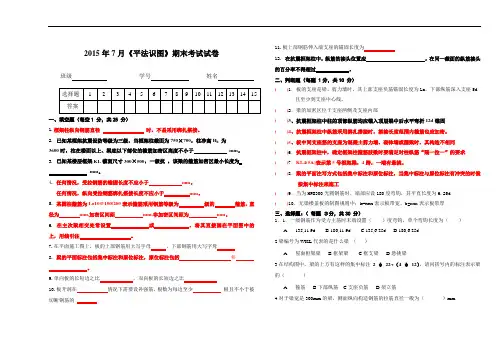

平法识图期末考试详解
2015年7月《平法识图》期末考试试卷10.板开洞在 情况下需要设补强筋，根数为每边至少 根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12. 在抗震框架柱中，纵筋的接头位置应 ，在同一截面的纵筋接头的百分率不得超过 ，La ，下部纵筋深入支座5d12d 锚固 4跨，一端有悬挑。
180度弯钩，其平直长度为6.25d h=xxx 表示板带宽、b=xxx 表示板带厚）度弯钩，单个弯钩长度为（ ）.C.135,6.25dD.180,6.25d）C.框支梁D.悬挑梁2 ф 22+（4 ф 12），请问括号内的标注表示梁A.箍筋 B.下部纵筋 C.支座负筋 D.架立筋4.对于梁宽是300mm 的梁，侧面纵向构造钢筋的拉筋直径一般为（ ）mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
A、该跨梁两端轴线之间的距离B、该跨梁两端柱子中心之间距离C、该跨梁净距D、都不是7.框架梁侧面配置的纵向构造钢筋间距a应满足（）。
A、a≦100mmB、a≦200mmC、a≦250mmD、a≦300mm8.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示（）。
A、箍筋为四肢箍B、四根箍筋间距200C、四根箍筋加密D、四根Φ8的箍筋9.抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（）A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值10.架立钢筋同支座负筋的搭接长度为：（）A、15dB、12dC、150D、25011.１１G101-2中共有几组，每组多少种类型楼梯（）A.二组，第一组6类、第二组5类B.二组，第一组5类、第二组6类C.三组，第一组5类、第二组4类、第三组2类D.三组，第一组５类、第二组３类、第三组３类12.柱的第一根箍筋距基础顶面的距离是（）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距1/213.中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（）A、15dB、12dC、150D、25014.当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：( )A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae15.梁下部不伸入支座钢筋在什么位置断开（）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln四、问答题（共 20分）1.某砼构件根据图集 04G101-3 规定，按平面注写中的集中标注如下，试述各参数含义。
G复习题(平法识图)解析
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
平法识图考试题及答案
平法识图考试题及答案一、单选题（每题2分，共20分）1. 平法识图中的“平法”是指什么？A. 一种绘图方法B. 一种计算方法C. 一种测量方法D. 一种建筑施工方法答案：A2. 下列哪项不是平法识图的基本要素？A. 比例B. 尺寸C. 符号D. 颜色答案：D3. 在平法识图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸C. 表示图示与实际的比例关系D. 表示材料的规格答案：C4. 符号“⊕”在平法识图中通常表示什么？A. 圆形B. 正方形C. 圆形孔D. 正方形孔答案：C5. 平法识图中的尺寸标注通常包括哪些内容？A. 长度B. 宽度C. 高度D. 所有以上答案：D6. 以下哪个不是平法识图中常见的标注方法？A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案：D7. 在平法识图中，尺寸线的作用是什么？A. 表示材料的厚度B. 表示图示与实际的比例关系C. 表示尺寸的具体数值D. 表示图示的轮廓答案：C8. 平法识图中的“图例”通常包含哪些信息？A. 符号的含义B. 材料的规格C. 施工的步骤D. 所有以上答案：A9. 在平法识图中，使用虚线表示什么？A. 隐藏线B. 可见线C. 轮廓线D. 辅助线答案：A10. 平法识图中的“索引线”的作用是什么？A. 指示具体位置B. 表示尺寸的具体数值C. 表示图示的轮廓D. 表示材料的规格答案：A二、多选题（每题3分，共15分）1. 平法识图中，以下哪些是常见的图示符号？A. “⊕”B. “▬”C. “▲”D. “∟”答案：A, B, C, D2. 在平法识图中，比例尺的使用可以带来哪些好处？A. 方便计算B. 方便绘图C. 方便理解D. 方便施工答案：A, B, C, D3. 平法识图中，尺寸标注的作用包括哪些？A. 指导施工B. 指导设计C. 指导材料采购D. 指导预算编制答案：A, B, C, D4. 在平法识图中，以下哪些是常见的标注方法？A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案：A, B5. 平法识图中，图例的作用包括哪些？A. 说明符号含义B. 说明材料规格C. 说明施工步骤D. 提供参考信息答案：A, B, D三、判断题（每题1分，共10分）1. 平法识图中的“平法”是指一种测量方法。
平法识图习题测试及答案
测试1. 单选不属于结构设计总说明主要内容的是（）A：图纸目录B：工程概况C：主要结构材料D：结构要点和施工要求正确答案：[D]答案解析：2. 单选普通房屋和构筑物设计使用年限为（）A：5年B：25年C：50年D：100年正确答案：[C]答案解析：3. 单选框架梁的代号为（）A：PTBB：ATC：KZD：KL正确答案：[D]答案解析：4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一B：二aC：二bD：三a正确答案：[B]答案解析：5. 单选教学楼抗震设防类别取（）A：甲类B：乙类C：丙类D：丁类正确答案：[C]答案解析：6. 单选下列属于恒载的是（）A：屋面雪荷载B：楼面人群荷载C：风荷载D：自重荷载正确答案：[D]答案解析：7. 单选热轧钢筋符号“C”对应的是（）A：HPB300B：HRB335C：HRB400D：HRB500正确答案：[C]答案解析：8. 单选基础中的砌体，应选用（）砌筑。
A：石灰砂浆B：水泥砂浆C：水泥石灰砂浆D：水泥黏土砂浆正确答案：[B]答案解析：9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mmB：25mmC：30mmD：40mm正确答案：[B]答案解析：10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）A：700mmB：800mmC：840mmD：940mm正确答案：[C]答案解析：11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mmB：400mmC：410mmD：460mm正确答案：[A]答案解析：12. 单选建筑工程施工过程中，下列不属于钢筋连接方式的是（）A：对接连接B：绑扎搭接C：机械连接D：焊接连接正确答案：[A]答案解析：13. 单选独立基础编号“DJP”表示的独立基础类型是（）A：普通阶形独立基础B：普通坡形独立基础C：杯口阶形独立基础D：杯口坡形独立基础正确答案：[B]答案解析：14. 单选当独立基础底板长度≥（）时，除外侧钢筋外，其底板配筋长度可取相应方向底板长度的0.9倍。
11G101-1复习题(平法识图)解析
11G101-1复习题(平法识图)解析一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm。
2.某楼面框架梁的集中标注中有G6Φ12，其中G表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a类时，独立基础的（有垫层,砼等级为C30）的保护层厚度为mm。
5.某圆柱箍筋为LΦ10@100/200表示箍筋采用钢筋等级为HPB235级的箍筋，直径Φ10，加密区间距mm，非加密区间距为mm。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
平法识图试题答案
平法识图试题答案在平面几何学中，平法识图是一种常见的题型。
对于平法识图试题，正确的解答方法和答案是非常关键的。
本文将根据平法识图试题的特点，为您提供正确的解答方法和答案。
一、题目解析平法识图试题通常给出一个平面图形，要求识别出特定的几何性质或者完成特定的构造。
不同的题目可能涉及到的知识点和方法有所不同。
下面我们将通过一些典型的示例题来说明解题方法和答案。
例题1：给出一个平面图形，图形中有一矩形ABCD，其中AC＝2AD，以AD为一边作一个正方形。
请问图中正方形的面积是多少？解题思路：首先，我们可以根据条件AC＝2AD推断出矩形ABCD的比例关系。
因为AC与AD之间是1:2的关系，所以矩形ABCD的长和宽也应该是1:2的关系。
接下来，我们需要以AD为一边作一个正方形。
可以通过以下步骤来构造：1. 以点A为圆心，以AD为半径作一个圆；2. 以点D为圆心，以AD为半径作一个圆；3. 两个圆的交点即为正方形的顶点。
最后，我们可以计算正方形的面积。
由于正方形的边长等于AD，根据题目条件，我们可以得到正方形的边长。
将边长代入面积公式，即可计算出答案。
例题2：给出一个平面图形，图中有一个直角三角形ABC，其中∠BAC为直角，边AB＝6cm，BC＝8cm。
请问直角三角形ABC的面积是多少？解题思路：根据题目条件，我们可以知道直角三角形ABC的两条边长分别是6cm和8cm。
根据直角三角形的面积公式（面积＝底边长×高/2），我们需要确定底边和高。
底边可以直接取AB＝6cm。
高可以通过如下步骤确定：1. 过点C作AB的垂线，交AB于点D；2. 连接点D和点C，DC即为所求高。
确定底边和高后，代入面积公式即可计算出答案。
二、解答与答案根据以上题目的解题思路，我们可以得出以下答案：例题1的答案：根据题目给出的条件，矩形ABCD的长和宽分别为AD和2AD，即长为AD，宽为2AD。
正方形的边长等于AD，根据题目条件，可以推算出AD＝2cm，所以正方形的边长为2cm。
平法识图习题
一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案：A2基础底面的钢筋保护层厚度最少不小于40。
( √)条形基础底板一般在短向配置（），在长向配置( )A、分布筋B、受力主筋3 正确答案:B A4梁的平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值A、正确B、错误正确答案：A5 6C25 2（-2）/4 表示上排纵筋为2C25且伸入支座，下排钢筋为4C25全部伸入支座A、正确B、错误6梁下部纵筋2C25+3C20(-3)/5 25表示，上排纵筋为2C25和3C20且3C20不伸入支座，下排纵筋为5C25，全部伸入支座A、正确B、错误正确答案：A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高250mmA、正确B、错误正确答案:A8边框梁代号是BKL，它属于梁构件（）A、正确B、错误正确答案：B答案解析：解析：参考图集11G101-1第15页，它是墙梁，属于墙构件。
9梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300，梁根的截面高度为500，梁端的截面高度为700. （）A、正确B、错误正确答案：B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折15dA、正确B、错误正确答案：B11墙顶连梁内的箍筋在跨内、支座内均布置，支座内布置间距150mmA、正确B、错误正确答案：A12柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱，其箍筋沿柱全高加密( )A、正确B、错误正确答案：A13板钢筋标注分为集中标注和原位标注，集中标注的主要内容是板的贯通筋，原位标注主要是针对板的非贯通筋（）A、正确B、错误正确答案：A14在平法图集中板的受力筋、负筋及面筋起始间距距支座S/2( √)15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案：A16剪力墙洞口宽和高大于800时，洞口应加设暗梁构造A、正确B、错误正确答案：A17 墙中间单洞口连梁锚固值为Lae且不小于500mmA、正确B、错误正确答案：B18 当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候，以集中标注的数值为准A、正确B、错误正确答案：B19 梁腹板高度hw≥450时，须在梁中配置纵向构造筋( )A、正确B、错误20 柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案：A21基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）A、正确B、错误正确答案:A22 板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。
11G101-1复习题(平法识图)解析
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84 mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
套精编g平法图集综合习题及答案解析
综合练习题 1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。
3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。
4、剪力墙拉筋两种布置方式为：双向和梅花双向。
5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。
6、JD1800×300+3.1003Φ18/3Φ14表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。
其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。
8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。
9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。
注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。
10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。
11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。
12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab，弯折长度15d。
13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。
平法识图考试题及答案
平法识图考试题及答案一、单项选择题（每题2分，共20分）1. 平法施工图集适用于（）。
A. 工业建筑B. 民用建筑C. 公共建筑D. 所有建筑答案：B2. 平法施工图集的全称是（）。
A. 建筑施工图集B. 建筑结构施工图集C. 建筑平面施工图集D. 建筑立面施工图集答案：B3. 平法施工图集的主要内容包括（）。
A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑详图答案：B4. 平法施工图集中，柱的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：C5. 平法施工图集中，梁的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：B6. 平法施工图集中，板的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“B”表示答案：D7. 平法施工图集中，剪力墙的表示方法为（）。
A. 以字母“Z”表示C. 以字母“G”表示D. 以字母“Q”表示答案：D8. 平法施工图集中，楼梯的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“T”表示答案：D9. 平法施工图集中，基础的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示答案：D10. 平法施工图集中，屋面的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“W”表示答案：D二、多项选择题（每题3分，共15分）11. 平法施工图集的特点包括（）。
A. 标准化B. 系统化C. 模块化D. 通用化答案：ABCD12. 平法施工图集的主要作用包括（）。
A. 提高施工效率B. 减少施工错误C. 降低施工成本D. 提高施工质量答案：ABCD13. 平法施工图集中，柱的标注内容包括（）。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。
平法识图考试题及答案
平法识图考试题及答案一、选择题（每题2分，共20分）1. 平法识图是指什么？A. 一种建筑设计方法B. 一种施工图纸阅读技巧C. 一种结构计算方法D. 一种建筑材料答案：B2. 平法识图的基本原则是什么？A. 以图为主，文字为辅B. 以文字为主，图示为辅C. 图文结合，相互补充D. 只依赖图示，忽略文字答案：C3. 以下哪个不是平法识图的基本要素？A. 图例B. 比例C. 尺寸D. 颜色答案：D4. 平法识图时，如何快速识别结构类型？A. 观察图示中的符号B. 查看图纸标题C. 阅读图纸说明D. 以上都是答案：D5. 以下哪个是平法识图时常见的错误？A. 忽略细节B. 只读文字C. 只读图示D. 忽略图例答案：A6. 平法识图时，如何确定构件的位置？A. 通过尺寸标注B. 通过图例C. 通过比例D. 通过颜色答案：A7. 以下哪个不是平法识图的常用工具？A. 直尺B. 三角板C. 放大镜D. 计算器答案：D8. 平法识图时，如何判断构件的连接方式？A. 观察构件的连接点B. 查看图纸说明C. 阅读构件的尺寸D. 以上都是答案：B9. 以下哪个是平法识图的高级技巧？A. 快速识别构件B. 理解构件的功能C. 快速计算构件的尺寸D. 以上都是答案：D10. 平法识图时，如何避免遗漏重要信息？A. 仔细阅读图纸B. 使用标记工具C. 多次核对图纸D. 以上都是答案：D二、填空题（每空2分，共20分）1. 平法识图的目的是______，提高施工效率。
答案：正确理解图纸意图2. 在平法识图中，图例通常用于______。
答案：解释图纸中的符号3. 比例尺是平法识图中用来______的工具。
答案：确定图示与实际尺寸的关系4. 当图纸中存在不明确的地方时，应______。
答案：查阅相关规范或咨询专业人士5. 平法识图时，构件的尺寸通常通过______来标注。
答案：尺寸线和数字6. 为了提高识图的准确性，建议使用______来辅助阅读。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
18.悬挑梁的配筋构造应按平法图集03G101-1的第页确定。
19.平法图集03G101-1 规定，当梁的宽度为250时，梁侧构造筋的拉筋直径为。
20.已知某框架抗震设防等级为三级，当框架柱截面高度为700mm，柱净高Hn=3600mm 时，柱在楼面梁底部位的箍筋加密区长度不小于。
21.在平法图集 03G101-1 中，剪力墙身的编号 Q1（2 排）表示 1 号剪力墙，；剪力墙梁的编号AL3表示。
22.在框架梁的平法施工图中，注写为N4Φ14 表示。
23.图集03G101-1规定，室内正常环境属于类环境。
24.某跨框架梁平面注写如图所示，②轴右侧支座梁上部第一排非通长筋可在距柱边2167 mm处截断，第二排非通长筋可在距柱边mm处截断。
25.已知某框架抗震设防等级为三级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
26.已知某框架抗震设防等级为三级，当框架柱截面高度为600mm，柱净高Hn=3000mm 时，该柱在楼面以上部位的箍筋加密区最小长度为。
27.在平法图集03G101-1中，剪力墙梁的梁编号LL2 （JC）表示；剪力墙柱的编号YDZ3表示。
28.在框架柱的平法图中，柱井字箍筋的肢数注写为m×n 表示。
29.抗震剪力墙的构造边缘构件的尺寸应按平法图集03G101-1的第页确定。
30.抗震KZ中纵向钢筋采用焊接连接时，相邻纵向钢筋连接接头相互错开，而且之间的距离需要和。
31.抗震KZ中柱柱顶纵向钢筋可以直锚时，钢筋需要截断。
32.在四级抗震剪力墙中，竖向分布钢筋采用机械连接，则第一排钢筋连接点距离楼板顶面（或基础顶面）。
33.端部有暗柱的剪力墙中，墙身水平分布钢筋应伸至暗柱端部，在暗柱外排纵向钢筋的（内或外）侧弯折。
34.框架梁集中标注的箍筋为10Ф16＠150/250 （6），表示箍筋为HRB335级钢筋，直径Ф16，从布置，按间距150两端各设置道，其余间距为250，均为六肢箍。
35.基础主梁中端部无外伸时，基础梁底部与顶部纵筋成对连通设置，多出钢筋则要伸至端部并弯钩。
36.某跨框架梁平面注写如下图所示，KL1为跨连续梁；④－⑤轴线间梁箍筋直径及间距为；④－⑤轴线间梁的侧面纵向钢筋为，图二柱子的箍筋肢数为。
37.某跨框架梁平面注写如图1所示，②轴右侧支座梁上部第一排非通长筋可在距柱边≧mm处截断，第二排非通长筋可在距柱边≧mm处截断。
38.某跨框架梁平面注写如图1所示，③轴支座上部钢筋共有钢筋，分排配置，其中有钢筋是通长筋。
图1二、单项选择题1.某梁板式筏形基础的基础主梁，砼C35，底部非贯通纵筋为HRB335 级，直径28mm，在确定该钢筋截断位置距柱中线的距离a值时，取锚固长度l a 为（）。
（A）616 （B）756 （C）840 （D）10362.某框架三层柱截面尺寸300×600 mm 2，柱净高3.6m，该柱在楼面处的箍筋加密区高度应为（）。
（A）400 （B）500 （C）600 （D）7003.上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（）。
（A）上层柱（B）柱和梁的相交处（C）下层柱（D）不受限制4.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定5.某抗震框架梁，抗震等级为三级，砼C 30 ，与该梁相连的中柱截面高度h C=700mm ，梁截面内配置有Φ20的底部纵向钢筋，该纵筋在中间支座（中柱）直锚的最小长度是（）（A）300 （B）450（C）500 （D）6206.图集03G101-1中所注的h b 是指（）（A）梁截面高度（B）柱截面高度（C）基础高度（D）梁跨度7.框架梁侧面配置的纵向构造钢筋间距a应满足（）(A）a≤100 mm （B）a≤150 mm （C）a≤200 mm （D）a≤250 mm8.抗震框架边柱顶部的外侧钢筋采用不少于65%锚入顶层梁中的连接方式时，该65%的钢筋自梁底起锚入顶层梁中的长度应不少于（）。
（A）0.4 laE 。
(B) laE 。
(C)1.5 laE 。
(D)2 laE9.图集03G101-1规定，砼为C25时，直径20 的HRB335级受拉钢筋的锚固长度l a 不小于( ) 。
（A）680mm；（B）740mm；（C）840mm (D) 900mm10.抗震剪力墙墙身竖向钢筋采用机械连接接头时，第一批接头的位置距基础顶面应大于等于( ) 。
（A）0mm；（B）500mm；（C）15d （D）35d11.框架梁有加腋，但梁平法施工图没有注明加腋处斜钢筋时，其梁腋下部的斜钢筋直径与伸入支座的梁下部纵筋直径相同，根数( ) 。
（A）比梁伸入支座的下部纵筋多一根；（B）与梁伸入支座的下部纵筋相同；（C）比梁伸入支座的下部纵筋少一根12.当砼为C25，抗震等级为三级时，直径为20mm的HRB335级钢筋的最小锚固长度l aE 为（）。
（A）560mm 。
（B）700mm。
（C）880mm （D）900mm13.楼面抗震框架梁端部底筋采用在柱内弯锚的方式时，该钢筋在边柱内的水平直锚长度应不少于（）。
（A）laE ；（B）0. 4 l aE ；（C）1.5laE (D)2 laE14.抗震框架边柱顶部的外侧钢筋采用全部锚入顶层梁板中的连接方式时，该外侧钢筋自底起锚入顶层梁板中的长度应不少于（）。
（A）laE ；（B）0. 4 l aE ；（C）1.5laE (D)2 laE15.某抗震框架中，5 层KZ1 配置4Ф22 角筋，6 层KZ1 配置4Ф25 角筋，则该KZ1的Ф25 角筋可以在（）连接位置。
（A）6层楼面上≥500、≥hc 、≥Hn/6（B）6层楼面下≥500、≥hc 、≥Hn/6（C）6层楼面梁底下≥500、≥hc 、≥Hn/6（D）无法确定16.某框架柱截面钢筋布置如下，请选择钢筋布置最合理的是（）。
17.某抗震剪力墙，抗震等级为四级，砼C30，中部LL上部纵筋配置Ф18的钢筋，LL长1500mm，则每根上部纵筋长（）。
（A）2580mm （B）2040mm （C）2700mm （D）2028mm18.当砼为C25，抗震等级为三级时，直径为20mm的HRB335级钢筋的最小锚固长度l aE为（）。
（A）560mm 。
（B）700mm。
（C）880mm (D) 900mm19.已知二级抗震等级剪力墙的钢筋直径为12mm，按图集03G101-1的规定，在楼盖处连接区域内，其钢筋接头位置应错开，两批搭接接头的净距应不少于（）。
（A）l aE ；（B ）35 d；（C）0.3 alE （D）1.2alE20.下列关于框架梁、柱箍筋加密要求的论述中错误的是（）。
A．一级及二级框架的角柱箍筋加密区取全高。
B．底层框架柱柱根箍筋加密区取不小于柱净高的1/3。
C．框架柱柱端箍筋加密区取截面高度、柱净高的1/6和500mm三者的最大值。
D．二级框架梁梁端箍筋加密区长度取2hb和500mm的较大值。
21.框架梁平法施工图中集中标注内容的选注值为（）。
A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸22.下列关于梁、柱平法施工图制图规则的论述中正确的是（）。
A．梁采用平面注写方式时，集中标注取值优先。
B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
C．梁集中标注中受扭钢筋用G打头表示。
D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
23.下列关于柱平法施工图制图规则论述中错误的是（）。
A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
C．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。
D．柱编号由类型代号和序号组成。
24.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
A、该跨梁两端轴线之间的距离B、该跨梁两端柱子中心之间距离C、该跨梁净距D、都不是25.框架梁侧面配置的纵向构造钢筋间距a应满足（）。
A、a≦100mmB、a≦200mmC、a≦250mmD、a≦300mm26.图集03G101-1中所注的h b是指（）。
A、梁截面高度B、柱截面高度C、基础高度D、梁跨度27.某抗震框架梁，抗震等级为3级，砼C30，与该梁相连的中柱截面高度hC=700mm，梁截面内配置有Φ20的底部纵向钢筋，该纵筋在中间支座（中柱）直锚的最小长度是（）A、300mmB、450mmC、500mmD、620mm28.图集03G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
