螺栓紧固力矩表对照:
螺栓:由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,需与螺母配合,用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下,又可以使这两个零件分开,故螺栓连接是属于可拆卸连接。
其中六角头是最常用的,一般沉头用在要求连接的地方。
高强螺栓紧固力矩是按如下公式计算:T=K*P*D,其中K是扭矩系数,P 是设计预拉力,D是公称直径。
K需要做扭矩系数试验,P根据螺栓的等级及保险系数计算。
螺栓预紧力目的
预紧可以提高螺栓连接的可靠性、防松能力和螺栓的疲劳强度,增强连接的紧密性和刚性。
事实上,大量的试验和使用经验证明:较高的预紧力对连接的可靠性和被连接的寿命都是有益的,特别对有密封要求的连接更为必要。
当然,俗话说得好,“物极必反”,过高的预紧力,如若控制不当或者偶然过载,也常会导致连接的失效。
因此,准确确定螺栓的预紧力是非常重要的。
高强度螺栓施工扭矩值参考表
高强度螺栓施工扭矩值参考表
【大中小发布时间:2007-09-05 09:39:17 浏览次数:1023 】
说明:根据高强度螺栓的实测扭矩系数(检测报告的扭矩系数)调整实测扭矩系数值即可得施工终拧扭矩钢结构用大六角高强度螺栓连接副的施工扭矩是根据实测的扭矩系数进行计算而得的,即为了满足规
范中所
规定的预拉力值要求,根据试验所获得的真实的扭矩系数用GB50205-2001附录中的计算公式计算而得。
详见《钢
结构工程施工质量验收规范》(GB50205-2001)第65页“附录B 紧固件连接工程检验项目”中的第
B.0.3条规定。
其计算公式为:终拧扭矩值=扭矩系数X施工预拉力值标准值X螺栓公称直径。
高强螺栓扭矩值
WORD格式
高强螺栓扭矩值计算方法:
Tc=K×Pc×d
Tc-终拧扭矩值(N·m)
Pc-施工预拉力值标准值(KN),见表1;若蓝图中有设计预拉力值则Tc=K×(Pc+ ΔP)×d,ΔP(预拉力损失值,一般设计为预拉力的5~10%)
K-扭矩系数0.11~0.15,详见高强螺栓质保单或高强螺栓连接副试验报告
d-螺栓公称直径(mm)
表1高强度螺栓连接副施工预拉力标准值Pc(kN)
公称直径(mm)性能
等级
M16M20M22M24
8.8s75120150170
10.9s110170210250
表2终拧扭矩值参考范围Tc(N·m)
公称直径(mm)性能
等级
M16M20M22M24
8.8s132-180264-360363-495448.8-612
10.9s193.6-264374-510508.2-693660-900
注:1、Tc原则上要计算获得,取大致值时:k可取0.129,Pc取标准值;
2、初拧扭矩值To可按0.5Tc取值;
3、扭矩法检验方法:在螺尾端头和螺母相对位置划线,将螺母退回60°左
右,用扭矩扳手测定拧回至原来位置时的扭矩值。
该扭矩值与Tc值的
偏差在10%以内为合格;
4、检查数量:按节点数抽查10%,且不应少于10个;每个被抽查节点按螺
栓数抽查10%,且不应少于2个。
专业资料整理。
高强螺栓施工扭矩值参考表
高强度螺栓施工扭矩值参考表
说明:根据高强度螺栓的实测扭矩系数(检测报告的扭矩系数)调整实测扭矩系数值即可得施工终拧扭矩钢结构用大六角高强度螺栓连接副的施工扭矩是根据实测的扭矩系数进行计算而得的,即为了满足规范中
所
规定的预拉力值要求,根据试验所获得的真实的扭矩系数用GB50205-2001附录中的计算公式计算而得。
详见《钢
结构工程施工质量验收规范》(GB50205-2001)第65页“附录B 紧固件连接工程检验项目”中的第条规
定。
其计算公式为:终拧扭矩值=扭矩系数X施工预拉力值标准值X螺栓公称直径。
高强螺栓扭矩值
Tc=K X Pc X d
Tc—终拧扭矩值(N・m
Pc—施工预拉力值标准值(KN),见表1;若蓝图中有设计预拉力值则Tc=K X (Pc+△ P)X d,A P (预拉力损失值,一般设计为预拉力的5~10%
K-扭矩系数~,详见高强螺栓质保单或高强螺栓连接副试验报告
d —螺栓公称直径(mrj)
表1高强度螺栓连接副施工预拉力标准值Pc (kN)
N • m
表2 终拧扭矩值参考范围Tc (
2、初拧扭矩值To可按取值;
3、扭矩法检验方法:在螺尾端头和螺母相对位置划线,将螺母退回60°左
右,用扭矩扳手测定拧回至原来位置时的扭矩值。
该扭矩值与Tc值的
偏差在10%以内为合格;
4、检查数量:按节点数抽查10%且不应少于10个;每个被抽查节点按螺
栓数抽查10%且不应少于2个。
常用高强度螺栓预紧力和拧紧扭矩
常用高强度螺栓预紧力和拧紧扭矩(参考)预紧力Fv(kN)及扭紧力矩MA(N·m)计算方式决定施工高强度螺栓扭矩:Ma=1.1 k Pv d式中: k---扭矩系数,此数据由高强度螺栓制造商提供或在安装前实验得到。
通常k=0.11-0.15,详细数据见供货商的质量报告。
Pv---高强度螺栓预拉力, [kN];d---高强度螺栓直径,mm。
如何确定机螺丝的紧固力矩关于如何紧固螺栓和螺母的文章已经有很多,但如何恰当地紧固机螺丝(Machine Screws)的文章较少。
与如何确保螺栓和螺母的安全连接一样,在紧固机螺丝时,恰当地选择合适的拧紧力矩十分重要。
恰当的、安全的连接直接关系到装配后产品的质量好坏。
因此在紧固机螺丝时,我们应该计算一下合理的拧紧力矩。
紧固机螺丝的这些力矩与紧固螺栓、螺母的力矩相比起来要小得多。
1、机螺丝拧紧力矩的计算常用的计算螺纹紧固件拧紧力矩的公式为:T=D×K×P其中:T:力矩(牛顿?米/英寸?磅1Nm=9 in.1b)D:螺纹的外径(1mm=0.03937 in)K:螺母的摩擦系数(光杆螺栓 K=0.20 镀锌螺栓 K=0.22 上蜡或带润滑螺栓 K=0.10)P:夹紧力(一般是屈服点抗拉强度值的75%)1.1米制机螺丝米制机螺丝(Metric Machine Screws)有不同的强度等级,每个等级都有相应合适的拧紧力矩。
在ISO国际标准中来制机螺丝(Metric Machine Screws)有两个主要的强度等级:4.8级(类似SAE 60M)和8.8级(类似SAE 120M)。
强度等级4.8表示最小的抗拉强度是480MPa,这约等于每英寸70,000磅(即70,000 Psi)。
强度等级8.8表示最小的抗拉强度是880MPa,约等于每英寸127,000磅(127,000Psi)。
米制电镀锌机螺丝拧紧力矩见表1。
1.2 英制机螺丝对于英制机螺丝(Inch Machine Screws)也有不同的强度等级,每个等级都有相应合适的拧紧力矩。
8.8级高强螺栓扭矩表
8.8级高强螺栓扭矩表介绍螺栓是一种常用的连接元件,广泛应用于各种机械设备和构件中。
8.8级高强螺栓是一种常见的高强度螺栓,承受着重要的连接任务。
为确保螺栓的可靠连接,扭矩是一个关键参数。
本文将介绍8.8级高强螺栓的扭矩表,以便正确使用这种螺栓。
什么是8.8级高强螺栓8.8级高强螺栓是一种标准的高强度螺栓,通常由碳素钢制成。
其中的“8.8”代表了螺栓的材料强度级别,这意味着其抗拉强度为800N/mm²,抗剪强度为80%的抗拉强度。
高强度螺栓常用于需要承受较大载荷或者有重要安全要求的场合。
8.8级高强螺栓扭矩表以下是8.8级高强螺栓常见规格的扭矩表,以供参考:•M6:8.8级螺栓的扭矩范围为9~11N·m•M8:8.8级螺栓的扭矩范围为20~24N·m•M10:8.8级螺栓的扭矩范围为39~46N·m•M12:8.8级螺栓的扭矩范围为68~81N·m•M16:8.8级螺栓的扭矩范围为162~194N·m•M20:8.8级螺栓的扭矩范围为318~382N·m•M24:8.8级螺栓的扭矩范围为542~650N·m请注意,以上的数值仅为参考值,实际使用时应根据具体情况进行调整。
在拧紧高强度螺栓时,应使用合适的扭矩工具,并遵循相关标准和规范。
结论通过本文介绍,读者了解了8.8级高强螺栓的扭矩表及其使用方法。
正确的扭矩拧紧可以确保螺栓连接的可靠性和安全性,降低事故的发生概率。
在实际使用中,应严格按照扭矩表的数值执行操作,以维护机械设备和结构的稳定性和安全性。
钢结构高强螺栓扭矩值范围
钢结构高强螺栓扭矩值范围
在钢结构工程中,螺栓是一种常用的连接元件,而螺栓的紧固扭矩值是确保连
接牢固的重要参数之一。
钢结构中常用的高强螺栓的扭矩值范围可根据不同直径和材质的螺栓而有所变化。
高强螺栓类型
在钢结构中,常用的高强螺栓主要包括高强度螺栓、高强度大六角头螺栓和高
强度轴力控制螺栓。
这些螺栓通常由合金钢制成,具有较高的抗拉强度和抗剪强度,适用于连接要求较高的结构。
高强螺栓扭矩值范围
高强螺栓的扭矩值范围一般由设计规范或相关标准规定,在实际工程中应严格
按照规范执行。
一般情况下,高强螺栓的扭矩值范围会根据螺栓的直径和材质来确定,以确保连接的可靠性和安全性。
以下是一些高强螺栓扭矩值范围的示例(仅供参考):
•M16级联对称范围:180-220 N·m
•M20级联对称范围:380-420 N·m
•M24级联对称范围:580-620 N·m
需要注意的是,以上数值仅为示例,并且实际扭矩值范围可能因具体工程要求
而有所调整。
扭矩值的控制和测试
在使用高强螺栓进行紧固时,需要严格控制扭矩值,以避免因扭矩不足或过大
导致连接失效。
通常情况下,可以使用专用扭矩扳手或扭矩扳手进行扭矩的施加,同时要注意保持扭矩施加的方向和速度均匀;另外,还应定期对连接进行扭矩测试,确保连接的可靠性和稳定性。
总之,高强螺栓在钢结构工程中扮演着重要的连接角色,通过严格控制扭矩值
范围,可以确保连接的牢固性和安全性,从而提高整体结构的稳定性和可靠性。

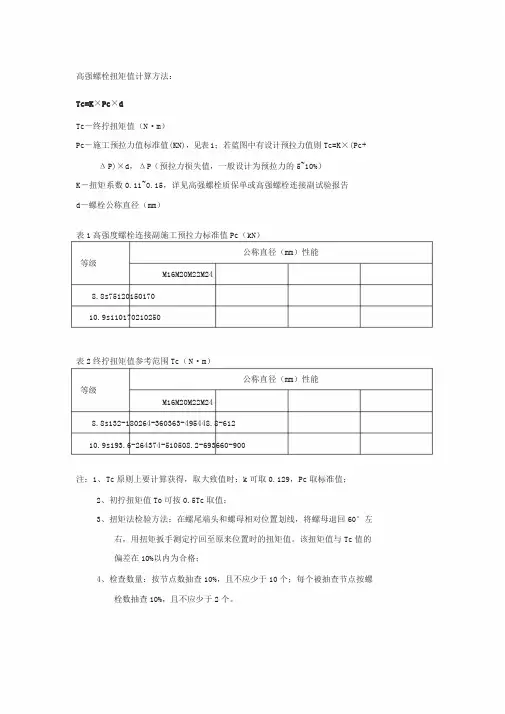

高强螺栓扭矩值
高强螺栓扭矩值计算方法:
Tc=K×Pc×d
Tc-终拧扭矩值(N·m)
Pc-施工预拉力值标准值(KN),见表1;若蓝图中有设计预拉力值则Tc=K×(Pc+ΔP)×d,ΔP(预拉力损失值,一般设计为预拉力的5~10%)
K-扭矩系数0.11~0.15,详见高强螺栓质保单或高强螺栓连接副试验报告
d-螺栓公称直径(mm)
注:1、Tc原则上要计算获得,取大致值时:k可取0.129,Pc取标准值;
2、初拧扭矩值To可按0.5Tc取值;
3、扭矩法检验方法:在螺尾端头和螺母相对位置划线,将螺母退回60°左
右,用扭矩扳手测定拧回至原来位置时的扭矩值。
该扭矩值与Tc值的
偏差在10%以内为合格;
4、检查数量:按节点数抽查10%,且不应少于10个;每个被抽查节点按螺
栓数抽查10%,且不应少于2个。
