高压断路器的工作原理

高压断路器的工作原理
高压断路器是一种用于保护电力系统的电气设备，主要用于在电力系统中断开或
接通电路。

其工作原理如下：
1. 当电力系统中发生短路或过载时，电流会迅速增大，超过了设定的额定电流值。

这时，高压断路器会检测到电流的异常，并通过电流互感器等传感器将异常电流
信号传递给保护装置。

2. 保护装置接收到异常电流信号后，会输出一个控制信号给高压断路器控制回路。

3. 高压断路器的控制回路接收到控制信号后，通过触发器或电磁铁等装置，切断
电路中的电流。

4. 切断电流后，高压断路器中的电弧电路会启动，将产生的电弧导向弧室或断口，同时通过弧压加大、弧电阻增加等措施使电弧能量快速降低，最终熄灭电弧。

5. 当故障排除或电路正常后，保护装置会解除控制信号，高压断路器的控制回路
会恢复正常状态，并通过螺杆或弹簧机械装置将断路器关闭，恢复电路的通断功能。

综上所述，高压断路器的工作原理主要包括电流检测、保护装置控制信号输出、
断路器切断电路、电弧熄灭等环节，以保证电力系统的安全运行。

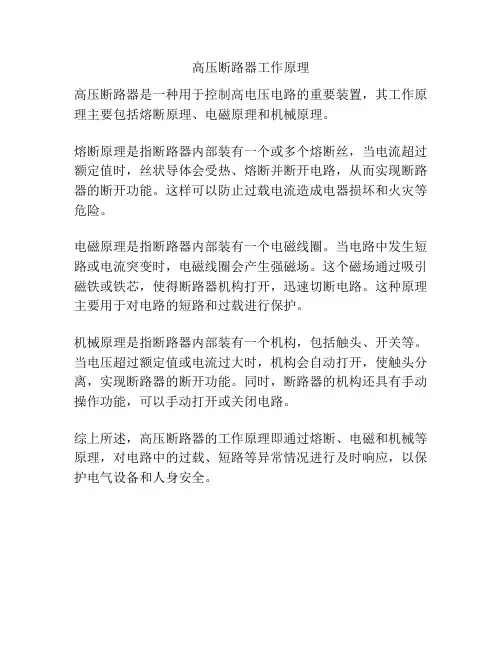

高压断路器工作原理

高压断路器工作原理
高压断路器是一种用于控制高电压电路的重要装置，其工作原理主要包括熔断原理、电磁原理和机械原理。

熔断原理是指断路器内部装有一个或多个熔断丝，当电流超过额定值时，丝状导体会受热、熔断并断开电路，从而实现断路器的断开功能。

这样可以防止过载电流造成电器损坏和火灾等危险。

电磁原理是指断路器内部装有一个电磁线圈。

当电路中发生短路或电流突变时，电磁线圈会产生强磁场。

这个磁场通过吸引磁铁或铁芯，使得断路器机构打开，迅速切断电路。

这种原理主要用于对电路的短路和过载进行保护。

机械原理是指断路器内部装有一个机构，包括触头、开关等。

当电压超过额定值或电流过大时，机构会自动打开，使触头分离，实现断路器的断开功能。

同时，断路器的机构还具有手动操作功能，可以手动打开或关闭电路。

综上所述，高压断路器的工作原理即通过熔断、电磁和机械等原理，对电路中的过载、短路等异常情况进行及时响应，以保护电气设备和人身安全。

220～500kV高压断路器基础知识

220～500kV高压断路器现场验收试验项目规定1.测量绝缘电阻值。

2.测量直流泄漏电流，试验电压为直流40～60kV。

3.对辅助和控制回路进行2000V、1min工频耐压试验。

4.对SF6.断路器相对地和断口间进行工频耐压试验，耐压值为额定值的80%，断路器应连同附装的并联电容器和并联电阻器一同进行试验。

5.测量回路电阻，用不小于100A的直流电流测量各导电部位的回路电阻，导电回路各个联接部位电阻所占的比例应列入技术条件中。

6.气体及液体介质的检验（生物与化学）。

7.测量断路器内的`SF_6`气体含水量，其值应小于150PPm（体积之比，20℃）。

8.各种辅助设备的检验，如继电器、压力开关、加热器等。

9.测量分、合闸线圈的直流电阻和最低动作电压。

10.测量电阻器、电容器的阻值和容值，测量电容器的介损。

11.测量气体断路器的漏气率和液压（气动）机构的泄漏量。

12.按机械操作试验要求方式，就地和遥控分别进行3.次操作试验，同时测量各机械特性参数。

13.断路器联锁装置的校核试验。

220～500kV高压断路器机械操作试验规定断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：a.在最高电压及最低液（气）压下进行15次。

b.在最低电压及最高液（气）压下进行5次。

c.在最高电压及最高液（气）压下进行5次。

d.在最低电压及最低液（气）压下进行5次。

e.在额定电压和液（气）压下进行10次CO—θ—CO。

θ为产品技术条件所规定的数值。

f.检查断路器联锁装置的可靠性，如防跳，高、低压闭锁，非同期合闸，防止失压慢分等。

g.操作试验中应记录下列参数：（1）操作压力、电压及变化范围，分合闸线圈中的电流值；（2）主、辅触头的分合闸速度和特性曲线；（3）主、辅触头的行程、超程及相间和断口间的同期；（4）分、合闸时间，线圈中电流的持续时间，主、辅触头的时间配合。

关于高压断路器基本知识一

关于高压断路器基本知识一关于高压断路器基本知识(一)2010年08月20日星期五11：151、断路器'高压断路器的用途是什么?答：在发电厂和变电所中，断路器'高压断路器是1000KV以上电路中的主要控制设备。

在正常运行时，用来接通或断开电路的负荷电流；故障时，用来迅速断开短路电流，切除故障。

2、对断路器'高压断路器有什么基本要求?答：对断路器的基本要求有以下几点：(1)在合闸状态时应为良好的导体。

(2)在合闸状态时应具有良好的绝缘性。

(3)在开断规定的短路电流时，应有足够的开断能力和尽可能短的开断时间。

(4)在接通规定的短路电流时，短时间内断路器的触头不能产生熔焊等情况。

(5)在制造厂给定的技术条件下，断路器'高压断路器要能长期可靠地工作，有一定的机械寿命和电气寿命要求。

此外，断路器'高压断路器还应具有结构简单、安装和检修方便、体积小、重量轻等优点。

3、断路器'高压断路器有哪些类型?答：根据断路器安装地点，可分为户内和户外两种。

根据断路器使用的灭弧介质，可分为以下几种类型：(1)油断路器。

油断路器是以绝缘油为灭弧介质。

可分为多油断路器和少油断路器。

在多油断路器中，油不仅作为灭弧介质，而且还作为绝缘介质，因此用油量多，体积大。

在少油断路器中，油只作为灭弧介质，因此用油量少体积小，耗用钢材少。

(2)空气断路器。

空气断路器是以压缩空气作为灭弧介质，此种介质防火、防爆、无毒、无腐蚀性，取用方便。

空气断路器属于他能式断路器，靠压缩空气吹动电弧使之冷却，在电弧达到零值时，迅速将弧道中的离子吹走或使之复合而实现灭弧。

空气断路器开断能力强，开断时间短，但结构复杂，工艺要求高，有色金属消耗多，因此，空气断路器一般应用在110KV及以上的电力系统中。

(3)六氟化硫(SF6)断路器。

SF6断路器采用具有优良灭弧能力和绝缘能力的SF6气体作为灭弧介质，具有开断能力强、动作快、体积小等优点，但金属消耗多，价格较贵。

高压开关柜(成套开关柜)基本知识

高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

高压开关基础知识

29
西门子550GIS
Principle of GIS Design
30
开关图解

进（出）线间隔图示
Principle of GIS Design
31
开关图解

隔离开关
Principle of GIS Design
32
D. 主接线图
Principle of GIS Design
33
电气主接线图1
以上反应可以看作SF6气体在电弧作用下的第一段。4 + S 2S2F2 SF4 + 3S
Principle of GIS Design
10
电弧作用下SF6分解物的性质
SF4 S2F2 SF2 破坏肺部，影响呼吸系统
刺激气体，影响呼吸系统
SF6
S + 6F
Principle of GIS Design
9
在上述复合过程中，也有少部分SF6气体与电极材料发生反应。以铜-钨电极为例： 4SF6 + W + Cu 4SF4 + WF6 + CuF2 2SF6 + W + Cu 2SF2 + WF6 + CuF2 4SF6 + W + Cu 2S2F2 + 3WF6 + CuF2
C.露点法
② ③ ④
空气和四氟化碳的测定方法
矿物油的测定方法：用红外分光光度计进行测定游离酸的测定方法可水解氟化物的测定方法：用比色分光光度分析法和氟离子选择电极两种方法
⑤
Principle of GIS Design
17
SF6和混合气体
主要是和N2的混合为什么选择N2？ SF6/N2的混合气体，其电场击穿强度和N2中SF6的浓度及压力有关，通常情况下，N2 占40%时，电强度几乎无差异变化。是否能和纯SF6一样做绝缘和灭弧气体？由于N2只有绝缘性能（惰性气体），不具有灭弧的性质，所以SF6/N2混合气体只能做绝缘介质，不能用作灭弧。

10KV高压开关柜基础知识

10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。

主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。

常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。

高压电器的基本知识

类：游戏人生权限: 公开高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。

为交流1kV以上为高压电器，1kV及以下为低压电器。

高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。

西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。

2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。

1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。

因此高压断路器是一种多功能的自动开关。

2）熔断器：俗称保险。

当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。

分为限流熔断器及喷射式熔断器。

3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。

4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。

断路器基础知识问答

断路器基础知识问答
1. 断路器的学习内容有哪些?
答:学习内容: ①断路器的本体结构( 断路器的组成) 。

②断路器的动力机构及辅助设备的作用。

③灭弧介质(SF6) 辅助系统的构成及作用。

④断路器现场控制柜内各小开关、把手、表计及主要继电器等的作用。

⑤断路器控制回路。

⑥断路器的运行规定。

⑦断路器的大小修。

③断路器的巡视。

⑨断路器的验收。

⑩断路器常见的故障或异常运行及处理。

2. 什么是断路器?
答: 断路器是指能开断、关合和承载运行线路的正常电流, 并能在规定时间内承载、关合和开断规定的异常电流( 如短路电流) 的电器设备, 通常也称为开关。

按照IEC 标准的定义是指: 所设计的分、合装置应能关合、导通和开断正常状态电流, 并能在规定的短路等异常状态下, 在一定时间内进行关合、导通和开断。

其附注中又规定: 通常使用的断路器分合频率应不大, 但某种特殊形式的断路器也可用于频繁分合。

3. 高压断路器有哪些实用型式?
答:断路器根据其灭弧原理可分自动产气、磁吹、多油、少油、压缩空气、真空和六氟化硫等类型, 其操动机构有手动、电磁、弹簧、气动和液压等多种类。

目前使用较多的是少油、真空和六氟化硫三种型式。

4. 什么叫油断路器?
答:油断路器是指用变压器油作为灭弧和绝缘介质的断路器。

通常, 油断路器可分为少油断路器和多油断路器两类。

油断路器是最早出现且使用最多的一种断路器。

第一台简单开断的油断路器出现在19 世纪末的1895 年。

高压断路器基本知识

大的一种设备，使用电压等级为6kV～1000kV。目
前使用较为普遍的是SF6断路器和真空断路器。
概述
1 高压断路器的额定特性：
1)额定电压；（10kV-1100kV)
2)额定绝缘水平；
3)额定频率；(50Hz)
4)额定电流；(630A-6300A) 5)额定短时耐受电流（热稳定电流,数值与额定短路开断电流相同）； 6)额定峰值耐受电流；（一般为2.5倍的短路电流值);
2）主回路电阻测量 3）短时耐受电流和峰值耐受电流试验 4）密封试验 5）EMC试验（电磁兼容性试验） 6）常温下机械操作试验 7）短路电流关合和开断试验 8）容性电流开合试验（线路、电缆） 9）温升试验 10）无线电干扰试验 11)SF6气体微量水份测试以上为强制的型式试验项目，此外还有适用时的试验项目，详见标准。
2）使用寿命长
满容量开断一般为20次。
3）开断性能好
开断大电流、容性和感性负载、近区故障特性好。
气体绝缘金属封闭开关设备
3 气体绝缘金属封闭开关设备（GIS）
GIS是将断路器、隔离开关、电压互感器、电流互
感器、避雷器、母线等设备封闭在金属容器中，
并充以绝缘气体组成的一种组合电器。
气体绝缘金属封闭开关设备
；
概述
1 高压断路器的额定特性：
7)额定短路持续时间（1-4s）
8)额定短路开断电流（31.5-63kA） 9)额定短路关合电流（一般为2.5倍的短路电流值） 10)额定操作顺序（0-180s-CO-0.3s-CO,CO-15s-CO) 11)额定时间参量（时间特性）
此外对有特殊要求：
近区开断电流，线路充电开断电流，电缆开断电流，失步开断与关合电流，电容器组开断电流。

断路器知识培训

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

高压开关柜基本知识

高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。

⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。

实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。

⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

断路器基础知识

环境环境保护
电磁干扰
高压断路器的技术参数
1）额定电压和最高工作电压：额定电压是指断路器在运行中所承受的正常工作电压。（也就是指断路器长期工作的标准电压）考虑到输电线路有电压降，线路供电端母线额定电压高于受电端母线额定电压，这样断路器可能在高于其额定电压下长期工作，为此断路器出厂时都以最高工作电压进行鉴定。最高工作电压是指断路器在运行中应能长期承受的最高电压，按国家标准，对于额定电压在 220伏及以下的设备，其最高工作电压为额定电压的1.15倍，对于330 千伏，500千伏的电压等级的设备，规定为1.1倍。 2）额定电流：断路器长期允许通过的最大工作电流，其各部分的发热温度不超过允许值。额定电流的大小决定了断路器的触头结构及导电部分的截面。
高压断路器的类型
通常可按以下两种方式对开关装置进行分类： 1. 按电压等级分：（1）额定电压大于或等于1kV 的开关设备称为高压开关。如：断路器、负荷开关、隔离开关、高压熔断器（2）额定电压低于1kV的开关设备称为低压开关。如：自动空气开关、接触器、磁力起动器、闸刀开关、低压熔断器
真空断路器
真空断路器的基本结构
真空断路器的基本结构是由导电部分、绝缘支持件、底座、真空灭孤室、操动机构和传动部分等所组成。它分为固定式和手车式两种。真空断路器与操动机构有两种布置方式，即前后布置和上下布置。前后布置时，操动机构在前，真空灭弧室在后，通过转轴拐臂等部件实现联动操作；而上下布置时，真空断路器在上，操动机构在下。电磁操动机构主要由分、合闸电磁铁、支架和锁扣等部件所组成。真空灭弧室是真空断路器的灭弧和绝缘部件。主要有动触头、静触头、动端跑弧面、动端法兰、静端法兰、瓷柱、不锈钢支撑法兰、屏蔽罩、动静导电杆、玻壳和波纹管等，经过清洗由玻璃封装、真空焊、亚弧焊、排气等工艺程序处理后封装而成。各主要零部件均密封在玻壳中，玻壳不仅通过动静法兰起到密封作用，还能起到绝缘作用。波纹管系一动态密封的弹性元件，通过真空灭弧室在操动机构的作用下可完成分合闸动作，而又不会破坏其真空度。真空灭弧室制造成一个整体，不能拆装，损坏后应整体更换。

高压电器知识

一、高压开关设备术语1. 高压开关——额定电压1kV 及以上主要用于开断和关合导电回路的电器。

2. 高压开关设备——高压开关与控制、测量、保护、调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组成的总称。

3. 户内高压开关设备——不具有防风、雨、雪、冰和浓霜等性能，适于安装在建筑场所内使用的高压开关设备。

4. 户外高压开关设备——能承受风、雨、雪、污秽、凝露、冰和浓霜等作用，适于安装在露天使用的高压开关设备。

5. 金属封闭开关设备；开关柜——除进出线外，其余完全被接地金属外壳封闭的开关设备。

6. 铠装式金属封闭开关设备——主要组成部件( 例如断路器、互感器、母线等)分别装在接地的金属隔板隔开的隔室中的金属封闭开关设备。

7. 间隔或金属封闭开关设备——与铠装式金属封闭开关设备一样，其某些元件也分装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

8. 箱式金属封闭开关设备——除铠装式、间隔式金属封闭开关设备以外的金属封闭开关设备。

9. 充气式金属封闭开关设备——金属封闭开关设备的隔室内具有下列压力系统之一用来保护气体压力的一种金属封闭开关设备。

a. 可控压力系统；b. 封闭压力系统；c. 密封压力系统。

10. 绝缘封闭开关设备——除进出线外，其余完全被绝缘外壳封闭的开关设备。

11. 组合电器——将两种或两种以上的高压电器，按电力系统主接线要求组成一个有机的整体而名电器仍保持原规定功能的装置。

12. 气体绝缘金属封闭开关设备——封闭式组合电器，至少有一部分采用高于大气压的气体作为绝缘介质的金属封闭开关设备。

13. 断路器——能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流( 包括短路电流) 的开关设备。

14. 六氟化硫断路器——触头在六氟化硫气体中关合、开断的断路器。

15. 真空断路器——触头在真空中关合、断的断路器。

16. 隔离开关——在分位置时，触头间符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件( 例如短路)下的电流开关设备。

电器学第六章高压断路器(第1-5节)课堂笔记及练习题

电器学第六章高压断路器（第1-5节）课堂笔记及练习题主题：第六章高压断路器（第1-5节）学习时间： 2017年1月2日--1月8日内容：一、本周知识点及重难点分布表14-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】高压电器概述高压电器在电力系统中承担着电能的生产、传输、分配和输电系统的保护任务。

1、高压电器分类一般分为开关电器、测量电器和限流与限压电器。

开关电器主要用于关合与开断正常或故障电路、或用于隔离高压电源，可分为高压断路器、高压熔断器、负荷开关、隔离开关、接地开关。

测量电器可分为电流互感器、电压互感器。

限流与限压电器又可分为电抗器、避雷器。

2、对高压电器的主要要求以断路器为例，要可以：（1）开断短路故障。

（2）关合短路故障：主要针对“预伏故障”而言，关合能力以关合电流的峰值来表示。

（3）快速分断：快速分断短路故障，减弱短路电流对电气设备的危害；（4）自动重合闸：发生短路故障时，根据继电保护装置发出的信号，断路器开断故障电路；经过短时间后又自动关合。

若重合后短路故障仍未消除，则断路器将再次开断电路。

此后，有时由运行人员在断路器开断一定时间后再次发出合闸信号，使之关合电路，称为强送电。

若强送电后故障仍未消除，断路器还需开断一次断路故障。

这个操作过程称为“自动重合闸操作顺序”，并表示为合分合分分----t θ，其中θ为自动重合闸无电流间隔时间。

通常取0.3~0.5s ；t 为两次合分的间隔时间，一般为180s 。

（5）允许合分次数（寿命）：高压断路器的机械寿命一般为2000次，高压断路器的电寿命一般为数千次。

图14-1 断路器的开断时间r t —继电保护时间，210t t t +=—断路器的全开断时间，0t t t r s +=—短路故障时间3、主要技术参数（1）额定电压，它是高压电器的标称电压，也是其正常工作时的线电压（有效值）。

我国高电压电器产品的电压等级有3、6、10、20、35、66、110、220、330、500kV 等。

高压断路器铭牌参数解释

高压断路器铭牌参数解释一、型号规格高压断路器的型号规格通常由制造厂家根据国家和行业标准进行编制，用于标识断路器的种类、结构、使用环境和性能等。

具体的型号规格通常会包括以下几个部分：1.电路种类：表示断路器适用于交流或直流电路。

2.断路器类型：如框架式、塑壳式等。

3.特殊功能：如带或不带接地保护、隔离功能等。

4.额定电流和电压：表示断路器的最大工作电流和电压。

5.其他参数和特点：如机械寿命、操作方式等。

二、操作性能操作性能参数主要描述断路器的操作方式和操作机构的能力。

这部分参数主要包括：1.操作方式：手动、电动、气动或液压操作等。

2.操作机构：如弹簧操作机构、电磁操作机构等。

3.操作力：表示操作机构需要施加的力量，通常以牛顿（N）或磅力（Ibf）为单位。

4.操作时间：表示断路器从开始操作到完全分离或闭合的时间。

三、额定电流和额定电压1.额定电流：表示断路器可以连续工作的最大电流，通常以安培（八）为单位。

2.额定电压：表示断路器可以工作的最高电压，通常以伏特（V）为单位。

四、短路电流短路电流是指电路中发生短路时流过断路器的电流，通常以千安培(kA)为单位。

短路电流是衡量断路器在短路故障时分断能力的重要参数。

五、机械寿命机械寿命是指断路器在正常工作条件下能够进行的分合闸操作的次数。

机械寿命的长短直接影响着断路器的可靠性和寿命。

机械寿命通常以次为单位。

六、防护等级防护等级是指断路器外壳的防护能力，表示外壳能够承受的外部环境条件，如水、尘土等。

防护等级通常用IP代码表示，其中数字表示防尘和防水的能力，字母表示其他防护能力，如防爆等。

高压基础理论知识

高压基础理论知识1.简述HPL自能开关的灭弧原理.LTB断路器根据自动压气原理来工作,压气缸被分为两个部分:一个自动压气室和一个压缩室.当正常工作电流被切断时,SF6气体被压进压缩室,使其压力升高.当电弧出现时,压缩室中的气体喷出,在电流过零时将电弧熄灭.当切断短路电流时,利用电弧的堵塞效应加热自动压气室的SF6气体,在自动压气室中产生所需的熄弧压力.用这种办法可以实现用电弧中的能量来增大SF6的压力,从而操作机构不需额外的能量.因此与常规的SF6压气式断路器相比较,操作机构所需的能量减少至50%以下.较抵的能量需要减轻了断路器的受力状态从而提高了断路器的可靠性.合闸时压气缸向上移动,触头互相接触,压气缸中重新充满SF6气体.2.简述HPL550B2开关均压电容的作用.GCB设置并联电容器有两个作用:使串联断口的电压分布均匀和降低电压初期的增长速度以改善开断条件.在开断近区故障时,零后恢复电压上升陡度很大,弧隙热击穿可能性大,为了改善开断条件,常在断口上并联容量达标1000PF以上的电容,使陡度很大的锯齿形恢复电压波形在初期变得平缓一些,避免发生零后击穿.3.简述HPL550TB2开关合闸电阻的作用及应用范围.363KV及以上电压等级的电网,在合空载长线时,尤其是在电源电压幅值与线路残压反相时合闸,由于系统参数突变,电网L_C上电磁能量的振荡而引起的过电压.为了限制这种过电压,利用合闸电阻将电网中的部分电能吸收转化成热能,以达到削弱电磁振荡,限制过电压的目的.4.如何看待SF6气体的毒性问题.纯SF6气体是一种可与氮气相比的十分稳定的气体,没有毒性.其对人体的危害主要表现在以下几个方面:(1)SF6是重气体,特别在室内有可能引起窒息的问题.(2)新气体由于制备过程中含有各种杂质,可能混有一些有毒物质.检验的有效方法是生物试验.一般出厂气体必须经过检验合格.(1)在电弧高温作用下,SF6气体分解物与水份和空气等杂质反应而可能产生一些有毒物质.所以,检修维护中应结合实际状况,严格执行有关规定.。
