索膜结构工程分析与设计综述
索膜结构罩棚工程施工技术案例分析
索膜结构罩棚工程施工技术案例分析摘要：体育场索膜结构罩棚钢结构部分采用大跨度悬挑斜拉索结构体系的开敞式新颖结构形式。
看台顶棚钢结构为斜拉索加钢管桁架结构体系，由于悬挑较长且为开敞式，故弯矩大受风荷载影响明显加之沙漠地区风荷载更加明显，深化设计中活荷载取0.3km/m2风荷载取0.55km/m2，雪荷载取0.3km/m2。
与主体钢结构对应，膜顶棚由29个马鞍形膜单元组成，峰谷鲜明，矢高2.5m，每个膜单元面积约100m2，每个膜单元之间天沟连接相邻单元天沟间防水膜覆盖。
由于膜材是一种柔性织物，要想作为一种建筑材料具有一定的造型，必须给其施加一定数值的预张力，可以通过膜节点索的调节从而使预张力达到设计要求。
本工程膜结构形式为张拉膜形式，沿径向硬边用螺栓与铝压板与主体钢结构桁架梁连接，檐口采用弧形软边钢索张拉，硬边的安装过程同时也是沿经线方向张拉的过程，硬边安装完成后要达到受力要求。
关键词：非线性；有限元；大跨度悬挑；卸载1 工程概况张掖国家沙漠体育公园位于甘州区城南13km处，东南宽 4.3km，南北长11.4km，总面积35km2，是全国距离城市最近的沙漠体育公园，公园国际赛车场占地面积约60000m2，按国际标准赛车场设计，主看台坐北向南，为极富动感的圆弧造型，面向沙漠，背靠绿洲，视野开阔，长170m，宽22m，设有3000个坐席，看台上方的风雨罩棚为索膜结构，膜棚为时尚浅黄色，与沙漠浑然一体。
整体投影面呈月牙造型，流畅、美观。
索膜结构罩棚投影面积2059m2，展开面积2326m2。
钢结构为钢管柱主支撑，悬挑变载面钢管桁架梁，桁架梁之间连接圆弧热钢管连系梁，相贯线焊接。
悬挑桁架梁与钢管柱通过Φ20柔性钢索张拉连接，悬挑桁架檐口相对标高12.7m，工程最高相对点标高24.6m超过24m，悬挑梁最长处悬挑16m，属长臂悬挑桁架梁，弯矩较大给结构施工带来很大难度，钢管柱采用Φ530mm×16mm，Q345B热钢管，桁架梁上下弦杆均采用Φ180mm×6mm 垫钢管，腹杆采用Φ60mm×3.5mm。

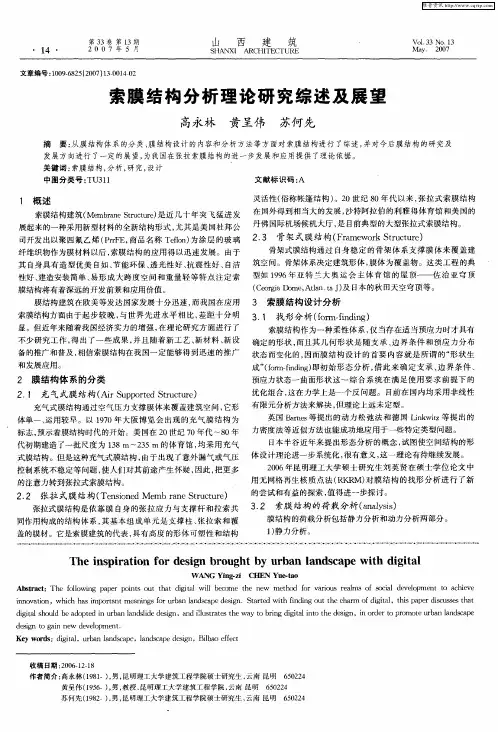

索膜结构分析理论研究综述及展望
成” ｆｒ ｆ ｄｎ ） （ｏｍ—ｎ ｉ 即初 始形 态分 析 ， 此来 确 定支 承 、 界条 件 、 ｉ ｇ 借 边 预应 力状态一曲面形状 这一综 合 系统 在满足 使用 要求前 提下 的 优 化组 合 ， 这在力学上是一 个反 问题 。 目前在 国内均采 用非线 性
维普资讯
・
１ ・ ４
第３ ３卷 第 ｌ ３期 ２ ００ ７ 年 ５ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨ Ｉ ＴＥＣＴＵＲＥ
Ｖｏ ．３ Ｎｏ １ １３ ． ３ Ｍａ ． ２ ０ ｖ ０ ７
文章 编 号 ：０ ９６ ２ ［０ ７ １ —０４０ １ ０ ８ ５ ２ ０ ）３０ １ —２
标志 ， 预示着膜结构时代的开始 。美 国在 ２ ０世纪 ７ ０年代 ～８ ０年 力密度 法等近似方法也能成功地应用于一些特 定类 型问题。 日本半 谷近年来提 出形态分析 的概念 ， 图使 空间结构的形 试 代初期 建造 了一批 尺度为 １ ８ｍＮ２ ５ｍ 的体 育馆 ， ３ ３ 均采用 充气
膜体为 覆盖物 。这类 工程 的典 其 自身具 有造型优 美 自如 、 能环保 、 节 透光性 好 、 震性好 、 抗 自洁 筑空 间。骨架体系决定建筑形体 ， ９ ６年亚 特 兰大 奥 运会 主 体育 馆 的 屋 顶——佐 治 亚 穹顶 性好 、 建造安装简单 、 易形 成 大跨度空 间和重 量轻 等特 点注定 索 型如 １９ 膜结构将有着深远的开发 前景和应用价值。 （ ｅｒｉＤ ｍｅＡｔ ｎ ｔ Ｊ及 １本的秋 田天空穹顶等 。 Ｃ ｏｇａ ｏ ， ｌ ．ａ ） ３ ａ 膜结构建筑在欧美 等发 达国家发展十分迅速 ， 而我 国在应用 ３ 索膜 结 构设 计分 析 索膜结构方面 由于起 步较 晚 ， 与世界 先进 水平相 比， 差距 十分 明 ３ １ 找形 分析 （ｏｍ ｎ ｉｇ ． ｆｒ ｆ ｄｎ ） ｉ 显 。但近年来随着我 国经济实力 的增强 ， 在理 论研究方 面进行 了 索膜结 构作 为一种柔性体 系 ， 当存 在适 当预应 力时才具有 仅
大跨空间结构—索膜结构详解
大跨空间结构—索膜结构详解索膜结构作为新的建筑形式于本世纪五十年代在国际上开始出现，至今已有六十多年的历史，特别是到了七十年代以后，膜结构的应用得到了迅速发展。
膜结构的出现为建筑师们提供了超出传统建筑模式以外的新选择。
膜结构一改传统建筑材料而使用膜材，其重量只是传统建筑的三十分之一。
而且膜结构可以从根本上克服传统结构在大跨度，无支撑，建筑上实现时所遇到的困难，可创造巨大的无遮挡的可视空间。
索膜结构是目前发展很快的一种新型空间结构，是一种效率极高的张力集成体系，可以充分发挥钢索的强度与张拉整体结构的空间作用。
张拉膜结构是索膜结构中最常见的一种形式，是索膜建筑的代表和精华，它通过钢索与膜材共同受力形式稳定曲面来覆盖建筑空间，具有高度的形体可塑性和结构灵活性，即通过对膜材内部施加一定的预张力，使其具备了抵抗外荷载能力，从而充当结构材料的一种结构体系。
这种形式能够充分利用膜材的受力性能，形成轻巧、美观、具有现代感的空间大跨曲面结构，并且施工简单、快捷、成本低，在国内外已经被广泛应用于商业建筑、体育建筑、工业建筑、户外设施、文化娱乐建筑等各种领域。
一、索膜结构的组成及材料特性1. 索膜结构的组成一个完整的索膜结构一般由三部分组成1)形成曲面结构的张拉膜材；2)用于加强膜面的脊索和谷索,以及将膜内力传向支承结构的边索；3)求索膜体系的支架结构。
张拉膜材即作为结构材料,要能够抵抗一定的荷载而不致引起过大变形。
同时为完成作为覆盖材料所规定的建筑功能，例如美观、遮光、防火、耐久等等，还需满足各种性能要求。
所以，选用合适的膜材对于索膜结构的设计建造非常重要。
加强索除其对于膜面受力方面的加强作用外，更重要的是起到了改变建筑造型的作用。
尤其是谷索和脊索的灵活设置会给整个建筑带来奇妙的视觉效果。
支架结构最常采用的是钢结构，也可采用混凝土结构，甚至在某些情况下可以采用木结构或其他结构。
支架结构除满足将索膜体系的内力传递到基础这一结构要求以外，其形式可以采取变化多样的形式，以实现不同的建筑造型效果。
索膜结构体育馆发展综述
索膜结构体育馆发展综述【摘要】索膜结构是一种新型的建筑结构形式，本文总结了国内外索膜结构的发展及部分著名的索膜结构建筑的特点，阐述了索膜结构的现状，分析了索膜结构的设计和施工技术，并根据建筑业特点分析了所膜结构未来发展趋势。
论文关键词：索膜结构,结构特点,发展趋势索膜结构体系起源于远古时代人类居住的帐篷（支杆、绳索与兽皮构成的建筑物），到20世纪70年代以后，高强、防水、透光且表面光洁、易清洗、抗老化的建筑膜材料的出现，加之工程计算科学的飞速发展，索膜建筑结构体系东山再起，现已大量用于滨海旅游、博览会、文艺、体育等大空间的公共建筑上。
因为索膜建筑具有易建、易拆、易搬迁、易更新、充分利用阳光、空气以及与自然环境融合等特长，成为21世纪“绿色建筑体系”的宠儿。
纵观索膜结构的发展历史，可分为以下几个阶段：1.1 膜结构的出现膜结构（Membrane）是20世纪中期发展起来的一种新型建筑结构形式，是以充气膜结构的形式出现，世界上第一座充气膜结构建成于1946年，设计者为美国的沃尔特·勃德（W.Bird），这是一座直径为15的充气穹顶。
1967年在德国斯图加特召开的第一届国际充气结构会议，无疑给充气膜结构的发展注入了兴奋剂。
随后各式各样的充气膜结构建筑出现在1970年大阪世界博览会上。
充气膜结构它是以柔性结构体系来承受风荷载和雪荷载等各种外荷载的作用，由于膜结构的特点以及膜材的特殊性，充气膜结构的设计分析过程也不同于以往的钢筋混凝土和钢结构。
充气膜结构的结构计算包括初始形态分析、受荷分析及模态分析等内容。
充气膜结构的结构分析包括3个阶段：忽略其自身微小的自重和自平衡预张力，不承受任何外部荷载的零态；在确定的边界条件及施加预应力的分布和大小后所形成的初始态；在外荷载、自重及考虑材料张力作用的工作态。
它们之间的膜面主应力方向、预张力的大小变化、形态变形过程和趋势等是相互联系、相互制约的，必须从全过程、一体化的角度加以考虑。

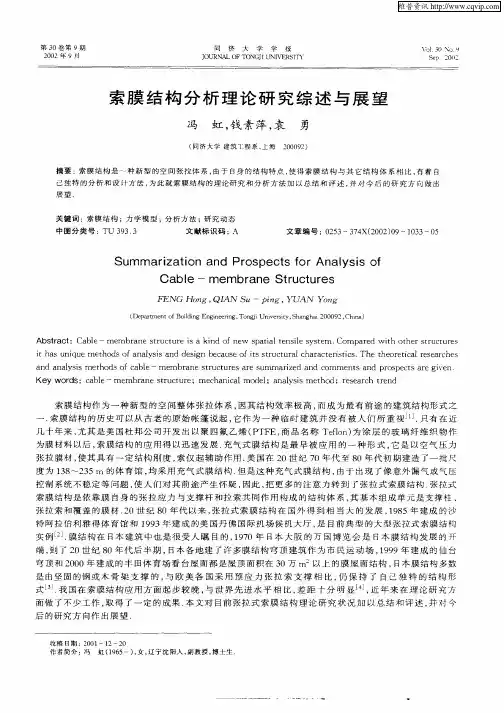

索膜结构分析理论研究综述与展望
（ 济大学 建筑工 程 系， 海 同 上
勇
２ ０９ ） ０ ０ ２
摘 要 ： 膜 结 构 是 ～ 种 新 型 的 空 间 张 拉 体 系 ， 于 自身 的 结 构 特 点 ， 得 索 膜 结 构 与 其 它 结 构 体 系 相 比 ， 着 自 索 由 使 有 己 独 特 的 分 析 和 设 计 方 法 ， 此 就 索 膜 结 构 的 理 论 研 究 和 分 析 方 法 加 以 总 结 和 评 述 ， 对 今 后 的 研 究 方 向 做 出 为 并
Ｋｅｙ ｗｏｒ ｓ：ｃ ｂｌ ｄ ａ ｅ—ｍ ｅ ｂ ａ ｔｕｃ ｕｒ ｍ ｒ ｎｅ ｓ ｒ ｔ ｅ；ｍ ｅ ｈａ ｃ ｌｍ ｏ ｅ ；ａ ａ ｙ ｉ ｅ ｈｏ ；ｒ ｓ ａ ｃ ｒ ｎｄ ｃ ｎｉａ ｄ ｌ ｎ ｌ ｓ ｓｍ ｔ ｄ ｅ ｅ ｒ ｈ ｔｅ
索 膜 结 构 作 为 一 种 新 型 的 空 间 整 体 张拉 体 系 ， 因其 结 构 效 率 极 高 ， 成 为 最 有 前 途 的 建 筑 结 构 形 式 之 而
ａ ｄ ａ ａｙ ｉ ｍ ｅ ｈ ｄ ｆｃ ｂ ｅ—ｍ ｅ ｂ ａ ｅ ｓ ｒ ｃ ｕ ｅ ｒ ｕ ｎ ｎ ｌ ｓｓ ｔ ｏ ｓｏ ａ ｌ ｍ ｒ ｎ ｔ ｕ ｔ ｒ ｓ ａ ｅ ｓ ｍｍ ａ ｉ ｄ ａ ｄ ｃ ｍｍ ｅ ｔ ｎ ｒ ｓ ｅ ｔ ｒ ｉ ｅ ， ｒｚ ｎ ｏ ｅ ｎ ｓａ ｄ ｐ ｏ ｐ ｃ ｓ ａ ｅｇ ｖ ｎ
特 阿 拉 伯利 雅 得 体 育 馆 和 １ ９ ９ ３年 建 成 的美 国丹 佛 国 际机 场 候 机 大 厅 ， 目前 典 型 的大 型 张 拉式 索 膜 结 构 是
实 例 Ｊ膜 结 构 在 日本 建 筑 中也 是 很 受 人 瞩 目的 ， ９ ０年 日本 大 阪 的 万 国 博 览 会 是 日本 膜 结 构 发 展 的 开 ． １７ 端， 了２ 到 ０世 纪 ８ ０年 代 后 半 期 ， 日本 各 地建 了 许 多 膜结 构 穹 顶 建 筑 作 为 市 民 运 动 场 ， ９ ９年 建 成 的 仙 台 １９ 穹顶 和 ２０ ０ ０年 建 成 的 丰 田体 育 场 看 台 屋 面 都 是 屋 顶 面 积 在 ３ ０万 ｍ 以上 的 膜 屋 面 结 构 ， 日本 膜 结 构 多数 是 由坚 固的 钢 或 木 骨 架 支 撑 的 ， 欧 美 各 国 采 用 预 应 力 张 拉 索 支 撑 相 比 ， 保 持 了 自 己 独 特 的 结 构 形 与 仍 式 Ｊ我 国在 索 膜 结 构 应 用 方 面 起 步 较 晚 ， 世 界 先 进 水 平 相 比 ， 距 十 分 明 显 ＨＪ 近 年 来 在 理 论 研 究 方 ． 与 差 ， 面 做 了不 少 工 作 ， 得 了一 定 的 成果 ． 文对 目前 张 拉 式 索 膜 结 构 理 论 研 究 状 况 加 以 总 结 和 评 述 ， 对 今 取 本 并
新型索膜结构

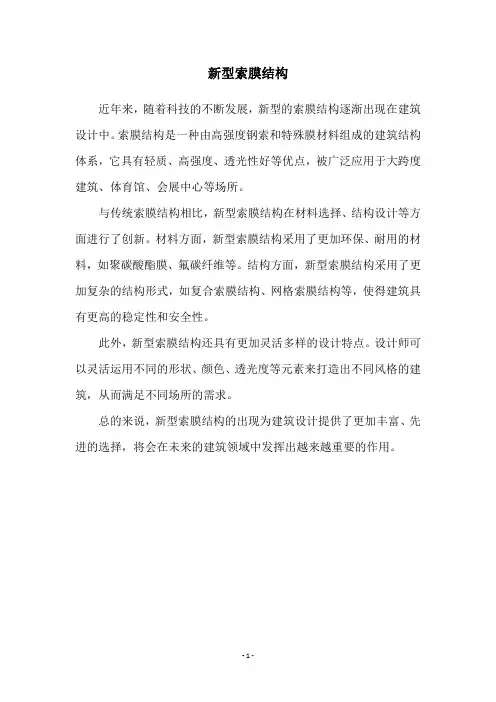

新型索膜结构
