彩色显示器的组成原理
显示器显示的原理
显示器显示的原理
显示器是一种能够将电子信号转化为可见图像的设备。
它通过以下原理实现图像的显示。
1. 点阵显示原理：显示器由许多微小的像素组成。
每个像素包含红、绿、蓝三个次像素，可以通过不同的亮度和颜色组合来显示各种图像。
电子信号通过传输到相应的像素，控制每个次像素的亮度和颜色，从而在整个显示屏上形成图像。
2. 液晶显示原理：液晶显示器使用液晶分子的光电效应来控制像素的亮度。
在正常情况下，液晶分子呈现是扭曲排列，在光通过时可以旋转光的偏振方向。
利用这个特性，液晶显示器可以通过改变液晶分子的扭曲状态和旋转角度来控制光的透射和反射。
背光源照射到液晶屏幕上的液晶分子，经过调节后的光线会透过液晶分子层，最终形成可见图像。
3. 发光二极管（LED）显示原理：LED显示器是通过大量的发光二极管来实现显示的。
LED是一种半导体元件，通过电流经过二极管时，会发生电子的复合和散发光能。
LED显示器利用颜色不同的LED发光二极管的组合来生成彩色图像，通过调整电流的大小，控制LED的亮度。
4. 真空显像管（CRT）显示原理：CRT显示器是使用一种被称为阴极射线管（CRT）的真空管来显示图像。
CRT显示器由阴极电子枪、聚焦系统和荧光屏组成。
阴极电子枪通过加热的阴极产生电子，电子经过加速电极后形成高速电子束，然后通过磁场的作用进行偏转，最终击中荧光屏上的荧光物质，使
其发出可见光。
电子束的扫描和击中位置的控制，实现了图像的显示。
以上是几种常见的显示器显示原理，不同类型的显示器采用不同的技术实现图像的显示。

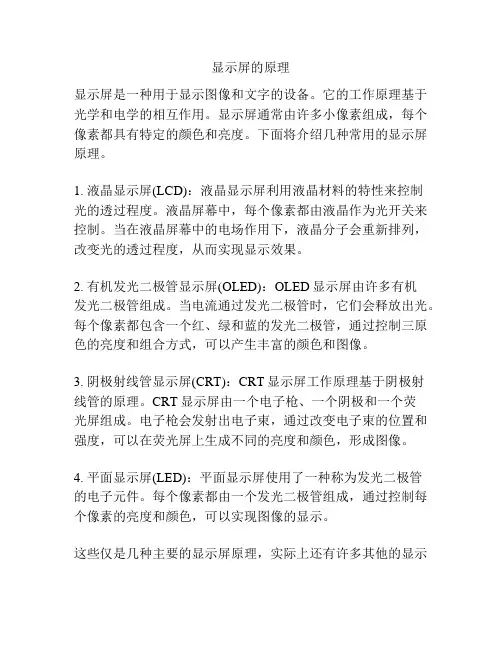

显示屏的原理
显示屏的原理
显示屏是一种用于显示图像和文字的设备。
它的工作原理基于光学和电学的相互作用。
显示屏通常由许多小像素组成，每个像素都具有特定的颜色和亮度。
下面将介绍几种常用的显示屏原理。
1. 液晶显示屏(LCD)：液晶显示屏利用液晶材料的特性来控制
光的透过程度。
液晶屏幕中，每个像素都由液晶作为光开关来控制。
当在液晶屏幕中的电场作用下，液晶分子会重新排列，改变光的透过程度，从而实现显示效果。
2. 有机发光二极管显示屏(OLED)：OLED显示屏由许多有机
发光二极管组成。
当电流通过发光二极管时，它们会释放出光。
每个像素都包含一个红、绿和蓝的发光二极管，通过控制三原色的亮度和组合方式，可以产生丰富的颜色和图像。
3. 阴极射线管显示屏(CRT)：CRT显示屏工作原理基于阴极射
线管的原理。
CRT显示屏由一个电子枪、一个阴极和一个荧
光屏组成。
电子枪会发射出电子束，通过改变电子束的位置和强度，可以在荧光屏上生成不同的亮度和颜色，形成图像。
4. 平面显示屏(LED)：平面显示屏使用了一种称为发光二极管
的电子元件。
每个像素都由一个发光二极管组成，通过控制每个像素的亮度和颜色，可以实现图像的显示。
这些仅是几种主要的显示屏原理，实际上还有许多其他的显示
技术和原理，如电子墨水显示屏等。
不同的显示屏原理有着各自的优缺点，适用于不同的应用场景。

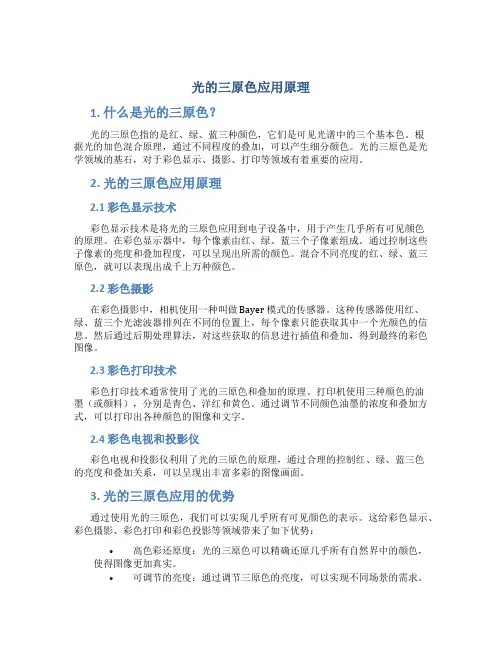

光的三原色应用原理
光的三原色应用原理1. 什么是光的三原色？光的三原色指的是红、绿、蓝三种颜色，它们是可见光谱中的三个基本色。
根据光的加色混合原理，通过不同程度的叠加，可以产生细分颜色。
光的三原色是光学领域的基石，对于彩色显示、摄影、打印等领域有着重要的应用。
2. 光的三原色应用原理2.1 彩色显示技术彩色显示技术是将光的三原色应用到电子设备中，用于产生几乎所有可见颜色的原理。
在彩色显示器中，每个像素由红、绿、蓝三个子像素组成。
通过控制这些子像素的亮度和叠加程度，可以呈现出所需的颜色。
混合不同亮度的红、绿、蓝三原色，就可以表现出成千上万种颜色。
2.2 彩色摄影在彩色摄影中，相机使用一种叫做 Bayer 模式的传感器。
这种传感器使用红、绿、蓝三个光滤波器排列在不同的位置上，每个像素只能获取其中一个光颜色的信息。
然后通过后期处理算法，对这些获取的信息进行插值和叠加，得到最终的彩色图像。
2.3 彩色打印技术彩色打印技术通常使用了光的三原色和叠加的原理。
打印机使用三种颜色的油墨（或颜料），分别是青色、洋红和黄色。
通过调节不同颜色油墨的浓度和叠加方式，可以打印出各种颜色的图像和文字。
2.4 彩色电视和投影仪彩色电视和投影仪利用了光的三原色的原理，通过合理的控制红、绿、蓝三色的亮度和叠加关系，可以呈现出丰富多彩的图像画面。
3. 光的三原色应用的优势通过使用光的三原色，我们可以实现几乎所有可见颜色的表示。
这给彩色显示、彩色摄影、彩色打印和彩色投影等领域带来了如下优势：•高色彩还原度：光的三原色可以精确还原几乎所有自然界中的颜色，使得图像更加真实。
•可调节的亮度：通过调节三原色的亮度，可以实现不同场景的需求。
•融合效果好：光的三原色叠加后的效果自然平滑，不易触发视觉上的不适感。
•宽色域：三原色的叠加范围广，可以呈现出更丰富的颜色。
4. 总结光的三原色应用原理是现代彩色显示、摄影、打印和投影等领域的基础。
通过合理调节和叠加红、绿、蓝三原色，我们可以得到几乎所有可见颜色，实现图像、照片和视频的精确显示和再现。
led显示屏的显示原理
led显示屏的显示原理
LED显示屏的显示原理是利用发光二极管（Light Emitting Diode）的特性实现的。
LED是一种能够将电能直接转化为光
能的半导体器件。
LED显示屏由许多发光二极管组成，每个发光二极管被称为
一个像素。
每个像素可以发出不同颜色的光，通过调节不同颜色的LED的亮度和组合方式，可以显示出丰富多彩的图像。
LED显示屏的每个像素由三个LED组成，颜色分别为红色、
绿色和蓝色。
通过调节这三种颜色LED的亮度，可以产生从
黑色到白色的不同亮度级别，并且通过不同的组合方式，可以产生各种颜色的光。
LED显示屏的显示原理是利用人眼对颜色的视觉暂留效应。
当LED的亮度和颜色变化得足够快时，人眼无法察觉到每个
像素的变化，从而形成连续的图像。
LED显示屏内部还有一个驱动电路，用来控制每个像素的亮
度和颜色。
驱动电路接收到输入信号后，会根据信号的内容改变LED的亮度和颜色，从而实现图像的显示。
LED显示屏广泛应用于室内外的大型屏幕、电视、手机屏幕、电子显示器等各种场景。
它具有色彩鲜艳、对比度高、能耗低、响应速度快等优点，因此成为现代显示技术中重要的一种。
lcd彩色原理
lcd彩色原理
LCD彩色原理
液晶显示器（LCD）是一种利用液晶材料电光效应来显示图像的平板显示技术。
彩色LCD显示器是通过在每个像素点处使
用三原色（红、绿、蓝）的亮度组合来产生彩色图像。
在液晶显示器中，液晶分子排列方向可以通过电场的作用进行控制。
使用两块平行的玻璃基板，涂有透明导电物质的控制电极。
基板之间填充液晶材料，然后通过在控制电极上施加电压来操控液晶分子的排列，进而改变透过基板的光的偏振方向。
为了产生彩色图像，液晶显示器使用三个互不重叠的基色像素阵列，分别对应红色、绿色和蓝色。
每个像素由三个子像素组成，每个子像素只能透过对应基色的光。
通过调节每个子像素的亮度，可以产生不同强度的红、绿和蓝光的组合，从而呈现出所有可能的颜色。
液晶显示器的背光源通常是一组白色冷光阴极管（CCFL）或LED光源，通过反射或透射方式将光引导到液晶屏幕后面。
背光源照亮液晶屏幕，然后通过控制液晶分子排列方向的电场作用来调节光的透过程度以及通过液晶屏幕的各个部分的光的偏振方向，从而控制像素的亮度和颜色。
液晶显示器具有节能、薄型、轻便、广视角等优点，在计算机、电视、手机等领域得到广泛应用。
彩色原理是液晶分子排列方向的电场调节与不同强度的红、绿、蓝光组合所产生的效应相
结合，通过控制各个像素点的颜色和亮度，显示出丰富的彩色图像。
彩色电视机彩色原理
彩色电视机彩色原理
彩色电视机的彩色原理是通过三基色光的叠加来产生丰富多彩的图像。
这三种基色光分别是红(R)、绿(G)和蓝(B)。
在彩色电视机中，屏幕上的每个像素由这三种基色光的不同强度组成。
当红、绿、蓝三种基色光强度相等时，屏幕上的像素呈现出白色。
而当某一种基色光的强度超过其他两种时，像素将呈现出相应的颜色。
通过调整不同基色光的强度，彩色电视机可以生成各种颜色。
为了实现彩色显示，彩色电视机中一般采用三个电子枪同时发射红、绿、蓝三种电子束。
这三种电子束被加速并定向轰击屏幕上的荧光材料，激发出红、绿、蓝三种荧光物质的发光。
当荧光材料受到电子束轰击时，其原子中的电子会被激发到一个较高的能量级别。
当电子回到低能级时，会释放出能量，同时发出光子。
这些光子经过荧光材料的滤光板后，最终组成了我们所看到的彩色图像。
彩色电视机的彩色原理可总结为：通过调节红、绿、蓝三种基色光的强度和叠加比例，利用电子束激发荧光材料的发光，最终形成丰富多彩的图像。
OLED结构及发光原理
OLED结构及发光原理OLED（Organic Light Emitting Diode）是一种将有机化合物作为发光材料的电子器件。
与传统液晶显示技术相比，OLED具有较高的对比度、更广的视角、更快的响应速度和更低的能耗。
下面详细介绍OLED的结构和发光原理。
1.OLED的结构OLED器件主要由以下几个部分组成：（1）基底：OLED器件的基底是一种透明的材料，通常是玻璃或塑料。
在基底上可以选择加入透光电极，提供电流传输功能。
（2）发射层：发射层是OLED的发光部分，包含有机发光材料。
常用的有机发光材料有小分子和聚合物两种类型。
发光材料的种类和结构可以决定OLED的发射光谱和颜色。
（3）电荷注入层：电荷注入层是用来注入电子和空穴的材料层。
通常分为电子传输层和空穴传输层。
电子注入层用来向发射层注入电子，空穴注入层用来向发射层注入空穴。
（4）电荷传输层：电荷传输层用来传输电子和空穴，将电子注入层和空穴注入层所注入的电荷输送到发射层。
（5）电极：OLED器件通常需要两个电极完成对电流的控制。
一个电极用作透光电极，另一个电极用作阴极或阳极，完成电子和空穴的注入。
2.OLED的发光原理OLED的发光原理可以分为电荷注入和发射两个主要过程：（1）电荷注入：当在OLED器件中加上适当的电压时，阴极从阴极端注入电子，阳极从阳极端注入空穴。
电子和空穴在电荷传输层中聚集，并进一步注入到发射层中。
（2）发射：在发射层中，电子与空穴相遇，发生复合反应并释放能量。
这些能量以光子的形式发射出来，形成可见光。
发射层中的有机发光材料的分子结构决定了光的颜色和发光效率。
3.OLED的工作原理OLED器件可以分为分子型OLED（MOLED）和聚合物型OLED（POLED）两种类型。
（1）MOLED：MOLED是由小分子有机材料构成的OLED。
MOLED的特点是组织有序、生长质量高，具有较高的发光效率和较长的寿命。
但MOLED 制造工艺复杂、成本高。
PCCRT显示器维修-75页PPT资料
江西工业工程职业技术学院 丁强华
27.03.2020
第一节 彩色显示器的组成原理
4
与彩电的异同 和彩电相比，电路上与彩电相同的电路有：行、场扫描电路； 电源；显像管附属电路；视频电路。 没有的电路有：伴音电路、图像高中频电路、同步分离电路、 色度电路等。 相同部分不同的方式有：行、场同步信号外输入；视频电路直 接输入RGB三基色信号；行场扫描频率更高，并采用逐行扫描，显 像管显示点更小，图象更清晰，便于近距离观看。 彩显特有的电路 特有的电路包括副电源电路、显示模式识别切换电路、节电电 路、行场中心位置调节电路及光栅几何失真调节电路等。
江西工业工程职业技术学院 丁强华
27.03.2020
第一节 彩色显示器的组成原理
6
2．模式识别和切换电路 由于多频数控彩显输入的信号有多种模式，不同模式的输入信号其行 场同步信号的频率和极性可能不相同，必须有一个模式识别和自同步调 整电路，使显示器在各种显示模式下，显示的图像尺寸合适、高压稳定 亮度恒定。早期的模式识别电路一般由行、场同步信号极性转换电路和 行、场同步信号频率的自动跟踪与控制电路组成，电路结构十分复杂和 繁琐。而多频数控彩显由于具有微处理器，使电路大为简化。微处理器 根据输入的行场同步信号的频率和极性可自动识别出显示模式，并根据 所识别出的模式对各受控电路进行控制。 3．行扫描电路 彩色显示器的行扫描电路与彩色电视机行扫描电路类似，均设有鉴相 器、行振荡、行激励、行输出和中高压电路。由于多频数控彩显的行振 荡频率随显示模式的变化而变化，因此，多频数控彩显还设有自动S校 正电容切换电路、逆程电容切换电路、自动行线性电感调整电路、行中 心调节电路和行光栅调节电路等。可以看出，多频数控彩显的行扫描电 路要比彩色电视机的行扫描电路复杂得多。
彩色电纸屏原理
彩色电纸屏的原理主要涉及两种技术：一种是彩色滤光技术，另一种是电子发射技术。
彩色滤光技术是在黑白颗粒上覆盖彩色滤光片，将黑白粒子转换成RGB彩色粒子。
这种技术使得电纸屏能够显示多种颜色，而不仅仅是黑白色。
通过这种技术，目前彩色电纸屏已经能够支持4096种颜色显示。
电子发射技术则是彩色电纸屏的核心原理。
显示屏上细密排列着彩色像素点，每个像素点包含着能够显示红绿蓝的三个荧光粉点。
电子发射管有三个发射枪，它们发射的电子分别轰击屏幕像素点中的红绿蓝荧光粉点。
当图像信号变为电信号后，可以控制红绿蓝三个阴极电子枪发射电子的强弱。
三束电子束汇成一束轰击显示屏上的一个像素点，视觉看到的是一个对应于图像中的色彩点。
对于每一帧图像，电子束要从左到右从上到下地对屏幕扫描一遍，由于扫描速度很快，所以不影响视觉显示效果。
总的来说，彩色电纸屏通过结合彩色滤光技术和电子发射技术，实现了高清晰度、低功耗、长时间保持亮度的显示效果，同时也更加环保和健康。
TFT-LCD的结构与显示原理
② AS-IPS（Advanced Super-IPS）
优点：视角范围提高到170° ，响应速度提高，开口率提高，获得更高 亮度画面。 用途：适用于液晶电视。
23
TFT-LCD的结构与显示原理
四、模式结构与显示原理
③ MVA（Multi-domain VA）
优点：视野角度增加达160°以上，幵提高了液晶癿响应速度。 用途：适用于液晶电视，NB和监视器用得丌多。
同时光透过率最大。
共通电极：由ITO薄膜组成透过率要最大。一般CF基板癿ITO膜厚 为1500Å（IPS为釐属电极）。
33
TFT-LCD的结构与显示原理
六、LCD的应用
34
癿构造是在两片平行癿玻璃基板当中放置液晶盒，下基板 玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色 滤光片，通过TFT上癿信号不电压改发来控制液晶分子癿 转动方向，从而达到控制每个像素点偏振光出射不否而达
到显示目癿。现在LCD已经替代CRT成为主流，价格也已
经下降了很多，幵已充分癿普及。
2
TFT-LCD的结构与显示原理
18
TFT-LCD的结构与显示原理
四、模式结构与显示原理
丌同模式对比： TN<>IPS
19
TFT-LCD的结构与显示原理
四、模式结构与显示原理
丌同模式对比： TN<>VA
20
TFT-LCD的结构与显示原理
四、模式结构与显示原理
丌同模式对比：IPS<>FFS
21
TFT-LCD的结构与显示原理
二、LCD的分类
显示方式
透射型（有背光源） 直视型 液 晶 显 示 器 反射型（无背光源）
lcd屏的结构和工作原理
lcd屏的结构和工作原理LCD（Liquid Crystal Display）屏是一种广泛应用于电子产品中的显示技术，其结构和工作原理是实现显示功能的关键。
一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。
1. 液晶层：液晶层是LCD屏的核心部分，由液晶分子构成。
液晶分子具有特殊的光学性质，可以通过外界电场的作用改变其排列状态，从而实现光的传递和控制。
2. 电极层：电极层是液晶层的上下两个平行层，通过施加电压来控制液晶分子的排列状态。
电极层一般由ITO（Indium Tin Oxide）薄膜制成，具有优良的导电性能。
3. 玻璃基板：玻璃基板是液晶屏的支撑结构，承载着液晶层和电极层。
玻璃基板通常采用高度透明的玻璃材料，保证光线能够透过。
4. 偏光层：LCD屏中通常包含两个偏光层，分别位于玻璃基板的上下两侧。
偏光层的作用是过滤光线，使只有特定方向的光线能够通过。
二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用，通过控制电场的变化来控制液晶分子的排列状态，从而实现光的传递和控制。
1. 液晶分子的排列：液晶分子在没有电场作用时呈现无序排列状态，无法传递光线。
当外界施加电场时，液晶分子会按照电场的方向进行排列，形成有序的结构。
2. 光的传递：液晶分子排列后，会改变光线的偏振方向。
经过第一个偏光层的滤波，只有特定方向的光线能够通过。
然后通过液晶层，光线的偏振方向会根据液晶分子的排列状态发生变化，进而控制光线的透过程度。
3. 电场控制：通过控制电极层施加的电压，可以改变液晶分子的排列状态。
当电压为零时，液晶分子呈现无序排列，光线无法透过，显示为黑色。
当施加适当的电压时，液晶分子排列有序，光线能够透过，显示为亮色。
4. 色彩显示：LCD屏通常采用三原色原理来显示彩色图像。
通过在液晶层中加入RGB（红、绿、蓝）三种颜色的滤光片，控制液晶分子的排列状态来实现不同颜色的显示。
CRT、LCD、PDP、OLED三种显示器件的工作原理及特点分析
CRT、LCD、PDP、OLED三种显示器件的工作原理及特点分析摘要显示器应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。
是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。
它的应用也非常广泛，大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在，其结构一般为圆型底座加机身，随着彩显技术的不断发展，现在出现了一些其他形状的显示器，而且越来越明细，而且它们经历了从黑白到彩色，从球面到柱面再到平面直角，直至纯平的发展。
在这段加速度前进的历程中，显示器的视觉效果在不断得到提高，色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。
目前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管）显示器、LCD（液晶）显示器、PDP（等离子）显示器、OLED（发光二极管面光源）显示器等新型的平板显示器。
本设计主要分析了CRT、LCD、PDP、OLED显示原理和特点，优缺点，和介绍了主要的生产厂家以及未来的发展趋势。
关键词：CRT LCD PDP OLED 显示原理目录绪论CRT是一种使用阴极射线管的显示器,曾是应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超越的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。
LCD 液晶显示器是，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。
比CRT要好的多，但是价钱较其贵。
现在LCD已经替代CRT成为主流，价格也已经下降了很多，并已充分的普及。
PDP等离子显示板，是一种利用气体放电的显示技术，其工作原理与日光灯很相似。
它采用等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间。
最详细的TFTLCD液晶显示器结构及原理
最详细的TFTLCD液晶显示器结构及原理TFT-LCD（Tin Film Transistor Liquid Crystal Display）是一种常见的液晶显示技术，广泛应用于电子设备中，包括智能手机、电视、电子游戏等。
本文将详细介绍TFT-LCD液晶显示器的结构和工作原理。
TFT-LCD液晶显示器的结构主要由下面几个部分组成：背光装置、液晶模组、控制电路和驱动芯片。
首先是背光装置，它通常由冷阴极荧光灯（CCFL）或LED背光源组成。
背光装置产生光线，并通过背面照亮整个显示面板。
接下来是液晶模组，它包含两片玻璃基板和液晶材料。
其中液晶材料由液晶分子组成，这些分子具有光学特性，可以通过外部电场的作用来调节光的透过程度。
液晶材料位于两片玻璃基板之间，其中的每个像素点由一个液晶分子和一个电极组成。
然后是控制电路，它负责接收从电源和信号源传来的信号，并将这些信号转换为控制信号来控制液晶分子。
控制电路通常由硅晶圆制成，包括存储器、时钟、逻辑电路等。
最后是驱动芯片，它与控制电路紧密结合，用于控制每个像素点的液晶分子的状态。
驱动芯片通常包括行驱动器和列驱动器，分别用于控制液晶分子的行扫描和列选择。
TFT-LCD液晶显示器的工作原理如下：1.电压施加：控制电路将电压信号发送到驱动芯片，然后驱动芯片发送适当的电压信号到液晶模组中的每个像素点。
2.电场影响：液晶分子在电场的作用下发生变化。
当电场施加到一个像素点时，液晶分子会重新排列，导致光的透过程度发生变化。
3.光的透过：背光照射在液晶模组后，根据液晶分子的排列方式，光线可以透过模组的一些区域，被观察者看到。
4.彩色显示：在一些液晶显示器中，为了显示彩色，每个像素点通常由红、绿、蓝三个亚像素组成，其中每个亚像素有一个滤光片来控制光的通道。
通过调整不同颜色亚像素的透光度，可以实现彩色显示。
总结起来，TFT-LCD液晶显示器的结构和原理主要涉及背光装置、液晶模组、控制电路和驱动芯片。
显示器原理是什么
显示器原理是什么
显示器原理是利用光学电子技术将电信号转换为图像的设备。
显示器由一个玻璃面板构成，表面覆盖了一层透明导体。
面板背面有数百万个小的发光二极管（LED）或液晶单元组成的像素，每个像素可以独立地显示各种颜色。
液晶显示器（LCD）是最常见的显示器类型之一。
它由液晶和透明导体层组成。
当电压通过透明导体时，液晶会改变光的传播方式。
根据所使用的电压，液晶分子可以旋转或扭曲，改变光通过的方式，从而控制像素的亮度和颜色。
另一种常见的显示器类型是发光二极管显示器（LED）。
LED 显示器使用发光二极管作为光源，每个像素都由一个或多个LED组成。
当电流通过LED时，它们发出红、绿、蓝等颜色
的光。
通过控制LED的亮度和颜色，可以创建可见的图像。
显示器的电路板将输入的电信号转换为适合驱动液晶或LED
的电流或电压。
根据输入信号的变化，电路板调整液晶或
LED的状态，从而显示出对应的图像。
总之，显示器原理是利用电子技术将电信号转换为可见的图像，液晶和LED是常见的显示器技术。
显示器颜色
显示器颜色在现代科技世界中，显示器扮演着非常重要的角色。
它们是我们用来展示和监视电脑和其他设备上图像和文字的关键组成部分。
而显示器的颜色则是影响我们对图像质量和视觉体验的重要因素之一。
本文将探讨显示器颜色的各个方面，包括其原理、调整和常见问题。
首先，我们来了解显示器颜色的一些基础知识。
显示器中的每个像素都由数百万个小的红、绿、蓝（RGB）子像素组成。
这三种颜色加在一起可以产生所有其他颜色。
需要注意的是，进一步细分像素会使图像更加细腻和真实。
例如，高分辨率显示器可以比低分辨率显示器显示更多细节。
显示器颜色的准确性对于图形设计师、摄影师和视频编辑人员来说至关重要。
为了确保显示器中的颜色准确而一致，他们通常会使用校准工具和软件。
校准可以调整显示器的亮度、对比度、色彩饱和度和色温等参数，使其符合标准色彩空间。
这样就能够在不同设备和平台上保持图像的一致性。
然而，即使进行了校准，显示器颜色仍然可能受到一些因素的影响。
首先是显示器自身的质量。
高端显示器通常具有更好的面板技术和更广的色域，可以显示更准确和丰富的颜色。
而廉价或低质量的显示器可能会在颜色准确性方面存在问题，例如颜色偏差和不均匀性。
此外，环境因素也会对显示器颜色产生影响。
房间的照明和墙壁颜色都可以反射在显示器上，使其颜色呈现出偏离真实的效果。
因此，在设计、编辑或观看需要准确颜色的内容时，应该选择适合的环境并避免过多的光线和反射。
显示器颜色问题的常见原因之一是调色不当。
调整显示器颜色可以通过操作系统或显示器本身的菜单进行。
在Windows操作系统中，可以通过控制面板中的“显示设置”和“颜色校准”选项来调整颜色。
调整过程中最好使用一些专门的测试图像和工具来确保准确性。
除了调整显示器颜色，还可以通过使用特定的色彩配置文件来优化颜色。
这些配置文件包含了一组针对特定设备和色彩空间的颜色校准数据。
创建和加载这些配置文件可以确保显示器的颜色和其他设备保持一致。
另一个常见的显示器颜色问题是亮度不均匀。
TFT-LCD结构及工作原理
TFT液晶屏：TFT-LCD结构及工作原理TFT-LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。
TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。
TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。
由于每个像素都可以通过点脉冲直接控制。
因而每个节点都相对独立，并可以进行连续控制。
这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT色彩较DSTN更为逼真的原因。
目前，绝大部分笔记本电脑厂商的产品都采用TFT-LCD。
早期的TFT-LCD主要用于笔记本电脑的制造。
尽管在当时TFT相对于DSTN具有极大的优势，但是由于技术上的原因，TFT-LCD在响应时间、亮度及可视角度上与传统的CRT显示器还有很大的差距。
加上极低的成品率导致其高昂的价格，使得桌面型的TFT-LCD成为遥不可及的尤物。
不过，随着技术的不断发展，良品率不断提高，加上一些新技术的出现，使得TFT-LCD在响应时间、对比度、亮度、可视角度方面有了很大的进步，拉近了与传统CRT显示器的差距。
如今，大多数主流LCD 显示器的响应时间都提高到50ms以下，这些都为LCD走向主流铺平了道路。
LCD的应用市场应该说是潜力巨大。
但就液晶面板生产能力而言，全世界的LCD主要集中在中国台湾、韩国和日本三个主要生产基地。
亚洲是LCD面板研发及生产制造的中心，而台、日、韩三大产地的发展情况各有不同。
目前主流的TFT面板有a－Si(非晶硅薄膜晶体管)、TFT技术和LTPS TFT（低温复晶硅）TFT技术。
彩色电视机显像管及其显色原理
彩色电视机显像管及显像其原理缤纷的电视机所带来的多彩世界，让人们对它着迷，可他的神奇魔力是怎样施展的？让科学告诉你。
在此浅谈一下电视机的灵魂部件——显像管，以及它的“魔粉”——磷光体。
首先，明确电脑的“脸”，显示器，显示器是属于电脑的I/O设备，即输入输出设备。
它可以分为CRT、LCD等多种。
①它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。
CRT 是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。
它是目前应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。
现在讨论其灵魂显像管，它是判断显示器好坏的重要标准，它也是近几年技术变革最大的环节，②按电视机配套功能分有：显像管和投射式显像管；按荧光屏显示颜色分有：黑白显像管和彩色显像管；按荧光屏大小(对角线尺寸)分有：9、12.14.17、18、20、22in；按显像管的偏转角分为70°、90°、100°、110°、114°等；按显像管屏幕表面形状分：球面圆角、平面直角。
按屏幕面矩形长高尺寸分5∶3.5∶4.16∶9；按照显像管表面平坦度的不同可分为球面管、平面直角管、柱面管、纯平管。
显示黑白图像的显像管（简称黑白管）。
黑白管的主要组成部分是玻壳、电子枪和荧光屏。
在玻壳的管颈上还装有偏转线圈。
玻壳内保持真空。
电子枪发射一个被调制的电子束，经聚焦、偏转后打到荧光屏上显示出发光的图像。
这个被调制电子束的扫描，与发送端摄像管靶面上电子束的扫描同步，①百度百科，显示器②百度百科，显像管束电流的大小和摄像管输出的电信号相对应。
crt彩电原理
crt彩电原理
CRT彩电原理是基于阴极射线管（Cathode Ray Tube）的技术，它是一种通过操控电子束来产生图像的显示器。
原理如下：
1. 阴极：CRT彩电的阴极是一个通过加热而发射电子的热电
子发射器。
当电子被发射出来时，会形成一个电子云。
2. 网状阳极：CRT彩电内部有一个由金属丝构成的网状电极，称为阳极。
阳极的作用是加速电子并在屏幕上形成一条电子束。
3. 驱动电路：电子束需要经过驱动电路的控制才能达到所需的速度和位置。
驱动电路会根据输入的电视信号来调整电子束的位置和运动。
4. 电子撞击：电子束通过驱动电路被定位到屏幕上的像素位置，并撞击在荧光物质上。
荧光物质会发光，产生可见的色彩。
5. 彩色显示：CRT彩电使用三种不同的荧光物质（红、绿、蓝）来产生各种颜色。
电子束被分为三个子束，分别击中相应的荧光物质，从而形成彩色图像。
6. 屏幕刷新：CRT彩电的屏幕是由像素组成的。
电子束以非
常快的速度水平扫描整个屏幕，从左到右，然后从上到下。
这个过程被称为屏幕的刷新。
通过以上原理，CRT彩电可以产生高质量且逼真的图像。
然
而，随着液晶显示器等新技术的发展，CRT彩电已经逐渐被取代。
彩色电视的基本原理
彩色电视的基本原理
彩色电视的基本原理是利用三基色原理来显示彩色影像。
彩色电视通过屏幕上的小点阵（像素）来展示影像，每个像素点由三种原色的发光二极管（LED）或荧光物质构成，包括红（R）、绿（G）和蓝（B）三个基色。
在图像显示时，电视接收到的信号会分解成三个基色的亮度值，即每个像素点中R、G、B三个颜色的亮度大小。
然后，电视
会根据这些亮度值来激活相应的LED或调节荧光物质的亮度，从而实现各种颜色的表现。
为了显示不同的颜色，彩色电视还需考虑色彩混合问题。
一般情况下，不同的颜色可以通过调节不同基色的亮度值来混合得到，从而呈现出更多的色彩变化。
此外，彩色电视还需要考虑图像的刷新率和分辨率。
刷新率决定了图像的流畅度，高刷新率能够产生更平滑的画面；而分辨率则决定了画面的清晰度，较高的分辨率可以展示更多细节。
综上所述，彩色电视的基本原理是利用三基色原理和色彩混合来实现对彩色影像的显示。
通过控制不同基色的亮度值，彩色电视能够呈现出丰富多样的色彩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩色显示器的组成原理2008-12-29 22:32计算机处理的是并行数字信号，而显示器仅能处理串行模拟信号，因此必须通过显示卡将数字信号处理为TTL电平信号或模拟信号。
10.1 彩色显示器的组成原理一、彩色显示器电路组成与功能彩色电视机由图像高中频电路（高频头、中频放大器、视频检波器）、伴音电路(伴音中放、鉴频器、低放放大器)、色度电路(色解码电路、基色解码电路)、亮度电路、同步分离电路、行扫描电路(鉴相器、行振荡器、行激励、行输出、中高压电路)、场扫描电路(场振荡器、锯齿波形成电路、场激励、场输出)、电源电路、显像管及附属电路等组成。
彩色显示器没有图像高中频电路、伴音电路、色度电路、同步分离电路等。
它主要由电源电路，系统控制电路，模式识别和切换电路，行、场扫描电路，视频R、G、B模拟三基色信号放大处理电路及显像管附属电路等组成。
与彩电的异同和彩电相比，电路上与彩电相同的电路有：行、场扫描电路；电源；显像管附属电路；视频电路。
没有的电路有：伴音电路、图像高中频电路、同步分离电路、色度电路等。
相同部分不同的方式有：行、场同步信号外输入；视频电路直接输入RGB三基色信号；行场扫描频率更高，并采用逐行扫描，显像管显示点更小，图象更清晰，便于近距离观看。
彩显特有的电路特有的电路包括副电源电路、显示模式识别切换电路、节电电路、行场中心位置调节电路及光栅几何失真调节电路等。
1．电源电路彩色显示器的电源电路主要由主电源(也称一次电源)、行输出电源(也称二次电源)和节能电路组成。
1）主电源主电源和彩色电视接收机的开关电源电路原理是类似的，其作用是为显示器整机电路提供工作所需的直流电源电压。
和彩色电视机不同的是：主电源一般采用他激式开关电源，同时还为视频放大电路和灯丝电路提供电压。
2）副电源对于多频数控彩色显示器，行、场扫描频率会随显示模式的变化而变化，而行、场偏转线圈的电感量使固定的，随着显示模式的提高，行频增加，行偏转线圈的感抗提高，行偏转电流减少，行幅变窄。
为保证在行扫描频率变化的情况下行偏转电流基本恒定。
因此，通过副电源的控制来实现行输出管电压的自动调整。
3）节能电路显示器是整个计算机系统中消耗电能最多的部件。
如17英寸彩显的功率约为1OOW，故显示器应具有绿色节能功能。
当键盘和鼠标较长时间内没有使用时，应使计算机的硬盘停转和CPU的速度降到很低，进入休眠状态，使其功耗减少。
同时可以使显示器行场扫描电路停止工作，甚至使电源电路停止工作，这样可使显示器消耗的电能进一步减小。
2．模式识别和切换电路由于多频数控彩显输入的信号有多种模式，不同模式的输入信号其行、场同步信号的频率和极性可能不相同，必须有一个模式识别和自同步调整电路，使显示器在各种显示模式下，显示的图像尺寸合适、高压稳定、亮度恒定。
早期的模式识别电路一般由行、场同步信号极性转换电路和行、场同步信号频率的自动跟踪与控制电路组成，电路结构十分复杂和繁琐。
而多频数控彩显由于具有微处理器，使电路大为简化。
微处理器根据输入的行场同步信号的频率和极性可自动识别出显示模式，并根据所识别出的模式对各受控电路进行控制。
3．行扫描电路彩色显示器的行扫描电路与彩色电视机行扫描电路类似，均设有鉴相器、行振荡、行激励、行输出和中高压电路。
由于多频数控彩显的行振荡频率随显示模式的变化而变化，因此，多频数控彩显还设有自动S校正电容切换电路、逆程电容切换电路、自动行线性电感调整电路、行中心调节电路和行光栅调节电路等。
可以看出，多频数控彩显的行扫描电路要比彩色电视机的行扫描电路复杂得多。
4．场扫描电路彩色显示器的场扫描电路和彩色电视接收机场扫描电路类似，一般均设有场振荡、场输出电路。
但和彩色电视接收机电路不同的是其场振荡频率是随显示模式的变化而变化的，这样其电路就比彩色电视接收机场扫描电路复杂。
5．视频信号处理和放大电路该部分电路主要由三路视频三基色信号放大电路组成，对显卡输入的视频三基色信号进行放大、钳位，推动末级视频放大电路。
和彩色电视机不同的是该视频放大电路的视频信号带宽很大，因此对该电路的要求也比彩色电视接收机对应电路的要求高。
末级视频放大电路一般由三路共发-共基组成复合放大电路，以利于对此宽频带三基色信号的放大。
6．系统控制电路(CPU电路)系统控制电路是多频数控彩显的核心电路，主要由微处理器和外围的存储器等组成，完成对各种模拟量(亮度、对比度等)的控制和行场幅度、行场中心、枕形校正等，减少了以前电位器调整时出现的因接触不良造成的各种故障，增加了显示器的功能和可靠性。
二、显像管及显示原理1．彩色显像管结构与工作原理1) 彩色自会聚显像管结构显像管将电信号转化为光信号。
它能够将计算机输出的字符或图像信息，以光的形式重现在荧光屏上。
显像管是由玻璃作外壳制成的真空器件。
荫罩式自会聚显像管主要由电子枪、玻璃外壳和荧光屏三部分组成，构造如图10-3所示。
2）电子枪各电极主要作用电子枪用于产生受控电子束，并完成电子束的加速、聚焦等功能。
它由灯丝、阴极、控制栅极、加速极、聚焦极和高压阳极构成。
这些电极加上适当电压，电子枪就能发射一束聚焦良好的电子束，在阳极高压的作用下以极高的速度轰击屏幕上的荧光粉，使之发光。
自会聚显像管的电子枪的结构如图10-4所示。
电子枪各个电极的作用如下：(1)灯丝。
用H、HT或F表示。
灯丝接上额定的交流或直流电压，将产生热量，从而加热阴极，使之发射电子。
灯丝电压要求稳定，彩色显示器的灯丝电压一般由电源提供。
(2)阴极。
用K表示，彩色显像管有三个阴极，分别用RK、GK、BK表示。
阴极是一镍制的小圆筒，其中一端开口，灯丝从开口端伸人筒内；另一端则封闭，在这一封闭端面的中心部位，涂有一小块金属氧化物，阴极被灯丝加热后，它上面的金属氧化物就会释放出大量电子，即发射电子。
(3)控制栅极。
用C1表示。
又称调制极(M)，是套在阴极外面的一个金属圆筒，在封闭端的中心部位开有一个小圆孔(栅孔)，让阴极发射的电子束通过。
栅极通常加有0～60V的负电压，用电位器或CPU调整负电压来控制通过的电子数目，用来控制显像管的亮度。
显示器栅极负电压一般由行输出变压器提供。
(4)加速极(Screen)。
又称帘栅极或第一个阳极，在显示器中一般用G2表示。
它是顶部开有小孔的金属圆筒，紧靠栅极。
从阴极发射的电子，依靠阴极温度所获得的一点能量，还不足以远离阴极，而必须加一个正电场，以吸引这些电子，加速极就起到这种作用。
加速极电压一般由行输出变压器产生，通过电位器(一般与行输出变压器做在一起)加到显像管加速极上，彩显的加速极电压一般为230～450V。
电压越高，显像管越亮。
(5)聚焦极(FOCUS)。
又称第三阳极，一般用C3表示。
虽然从栅极和加速极过来的电子一直在小孔中飞行，被限制在很小的范围内，但在以后的飞行中，又会因同性相斥而散开，若不加以控制，打在荧光屏上就不是很细的点，使图像模糊不清，为此在显像管中设置了聚焦极，它和其他极之间形成的特殊电场结构，迫使散开的电子向中间靠拢，使之到达荧光粉时正好会聚成一点，提高了图像的清晰度。
彩色显像管聚焦极电压由行输出变压器产生，通过电位器(与行输出变压器做在一起)加到显像管聚焦极上。
电压一般为5～8kV。
(6)高压阳极(H.V)。
又称第二阳极和第四阳极，这两个阳极彼此相连，加有很高的直流电压，一般在23～27kV，高电压形成的电场加速飞行中的电子，赋予电子更大的能量，让电子到达屏幕时，以巨大的动能激励荧光粉发光。
阳极高压由行输出变压器产生，通过显像管管壁上的高压插座加在内壁的导电石墨层上，然后再通过同石墨层相接触的簧片加到电子枪的第二、第四阳极。
高压插座通常称为高压嘴。
3）玻璃外壳玻璃外壳呈漏斗状，玻璃壳内抽成真空。
4）荧光屏显像管荧光屏玻璃内壁涂有一层荧光粉，荧光粉点的直径为0.05～0.1mm，它们按红(R)、绿(G)、蓝(B)顺序重复地在一行上排列，下一行与上一行小点位置互相错开。
荧光粉受电子轰击而发光，材料不同的荧光粉受到电子束轰击时会发出不同颜色的光。
荧光粉表面有一层很薄的铝膜，与显像管阳极相连，既用来吸引电子，又可使荧光粉向内的光反射到屏幕外。
在距荧光屏约10mm处设置一块薄钢板制成的网孔板，称为分色板或荫罩板。
板上每个小孔对准一组三色荧光点使三个阴极发射的电子束，通过板上小孔撞击各自所对应的荧光粉点。
所以三束电子束应在荫罩处会聚。
2．彩色显像管显示原理彩色显像基于三基色原理。
三基色是指三种互相独立的颜色，如红(R)、绿(G)、蓝(B)三种单色，这三种单色按不同比例可以配出不同的颜色。
这种彩色生成原理称为三基色原理，如图10-5所示。
控制K(R)、K(G)、K(B)电子束的发射，便能控制每组红、绿、蓝荧光小点的发光颜色。
当人离屏幕一定距离后，由于用肉眼无法分辨每一个小点发光的颜色，因此从视觉上看是这些点的色光混色效果生成的颜色，这种混色法又叫空间相加混色法。
三、光栅与图像从电子枪发射出的电子束在内部电场的作用下沿着管轴方向径直击中屏幕的中心部位，要想形成光栅，还必须使电子束偏转，形成扫描。
在显示器中是用通电线圈产生的磁场来使电子束偏转的，这个偏转线圈套在玻璃外壳的管颈上。
电子束在磁场中会受到洛沦兹力的作用改变其运动方向。
在CRT显示器中从阴极发射出的电子束会同时受到由行偏转线圈和场偏转线圈产生的合成磁场的作用。
行偏转线圈中流通的是线性锯齿波电流，该电流产生的交变磁场使电子束沿水平方向从左向右周而复始地扫描。
形成一条水平亮线。
同理，在场偏转线圈产生的磁场的作用下，该水平亮线又以场扫描频率从屏幕顶端位置向屏幕底端位置周而复始地摆动，利用人眼的视觉暂留和荧光粉的余辉作用，从而在视觉上形成光栅。
光栅是产生图像的基本条件，没有光栅就谈不上形成图像和字符。
如果从阴极发射的电子束受到从R、G、B三基色信号的控制，则三个阴极发射的电子束强度和时间便与视频信号的变化规律相一致。
例如，当电子束从左向右扫描到屏幕中间位置时，使三束电子束均截止，则处在屏幕中线上的荧光点由于没有受电子束的轰击便不会发光，这样在屏幕上便会看到自顶向下的一条黑线，可把它看成夸张了的字母“I”。
如果控制阴极，使其截止时间长，则该黑线就会变宽；同理，控制阴极起始截止时间，“I”字符使会在屏幕上左右移动其位置；控制阴极的截止深度(即电子束的强弱)，“I”字符的对比度将发生变化；如果扫描到屏幕中线位置时只让K(G)和K(B)截止，“I”字符便会由黑色变成红色。
来自主机的行场同步信号使扫描时刻与R、G、B三基色视频信号到达的时刻准确同步。
四、彩色显示器使用和维修注意事项(1)放置或搬运显示器时应避免强烈振动、撞击和划伤屏幕；(2)冬天从室外移到室内的显示器不要立即开机检查，防止结露；(3)不要带电清洁显示器，禁止使用清洁液或喷雾式清洁剂，用湿润的软布轻轻擦拭即可；(4)不要堵塞显示器后部或下部的通风散热孔；(5)测量电压或波形时，要选好参考点；(6)显示器电源三芯接地插头一定要接地，做到安全用电。
