常用AT指令

AT+CBC 获取电量
AT+CCLK 获取设置手机时钟
AT+CNUM 机身号码。分为线路一和线路二
AT+CSQ 当前信号
AT+COPS 网络营运商
AT+CSCA 短信中心号码
AT+CPMS 选择短信储存地点。可选择ME（SIM卡）和MT（机身）
AT+CMGL 列出指定状态的短信息的PDU代码
AT+CMGR 列出指定序号的短信息PDU代码
AT+CMGS 发送短信
AT+CMGD 删除指定的短信
AT+CMGF 短信格式。分为Text模式和PDU模式
AT+CNMI 设置新短消息通知电脑端
AT+CSCA 短信中心
AT+IPR? 显示串口波特率
AT+IPR=19200更改串口波特率为19200
AT&W 保存设置
常用基本AT指令
AT 测试连接是否正确
ATE0 关闭回显。程序初始化AT部分首先关闭回显。 ATE1 打开回显使用超级终端测试命令时打开。
AT+CGMI 得到厂商信息
AT+CGMR 得到版本号
AT+CGSN 得到序列号(IMEI)
AT+CIMI 得到手机IMSI号码
AT+CSCS 获取、设置当前字符集。可设置为GSM或UCS2

AT命令说明

AT_COMMAND脚本是测试电话本AT命令的自动化测试；AT_WRITEPHONE.gui 是捕获超级终端的窗口，打开WinRunner程序，加载AT_COMMAND 脚本，然后打开超级终端，可以直接运行脚本，不需要再重新捕获超级终端窗口。

AT_COMMAND.XLS表存储的AT命令，表有三例：第一例：AT_COMMAND表示“AT命令”；第二例：wait_time表示执行命令等待的时间；第三例：AT_Switch表示是否执行，“1”表示执行，“0”表示不执行。

以下是AT命令功能的介绍：1、操作模式设置命令：CFUNAT + CFUN ＝1 时，打开射频，当AT + CFUN = 4时，关闭射频。

2、网络注册命令：CREGAT + CREG ？查询所注册的网络3、软件版本号查询命令：CGMRAT + CGMR 查询当前版本的型号4、RSSI查询功能命令：CSQAT + CSQ 返回ME的RSSI（接收信号强度指示）和BER（误码率）5、PIN管理命令：PINAT + CPIN ? 返回READ，表示卡已经读出，不需要输入PIN码返回SIM PIN或USIM PIN，表示需要输入PIN码6、IMSI查询命令：CIMIAT + CIMI 查询USIM或SIM卡的IMSI值7、电话本内存选择命令：CPBSAT + CPBS ? 返回电话本里存有多少条短信和最大存储量8、电话本写入命令^SCPBWAT^SCPBW=10,"13530329110123456789" 表示向电话本写入信息，”10”表示第10个位置，”13530329110123456789”表示写入的号码9、电话本读取命令^SCPBRAT^SCPBR=1,10 表示从电话本里读取信息，表示读取从第1条到第10条的信息10、软件加密命令：ALPU=2AT + ALPU = 2 测试软件加密功能是否正常11、查询TD网卡的型号：A TIATI 返回TD688 ，表示这个型号为TD68812、烧写软件的情况：CTEST=1AT + CTEST = 1 返回Open /app2/setup.iso file fail.表示还没有烧写13、查询网卡嵌入式软件版本CTEST=2AT + CTEST = 2 返回FIRMWARE: V600R1 Beta3 表示软件版本号为V600R1 Beta3Compile time: Mar 03 2009 22:05:28 表示软件版本的发布日期Flash Model: Micron , Size: 1Gb 表示Flash的类型和大小14、运营商选择命令：COPSAT + COPS =? 返回<0，0，”CHINA MOBILE”，2>，第一个“0”表示自动搜网，第二个“0”表示这个运营商信息是长字符串格式的，“CHINA MOBILE”表示中国移动，“2”表示无线接入的技术为UTRAN制式15、IMEI查询命令：CGSNAT + CGSN 返回使用单板的IMEI16、修改单板的IMEI命令：IMEIAT + IMEI=” 20090303000000”表示把单板的IMEI号修改为“20090303000000”。

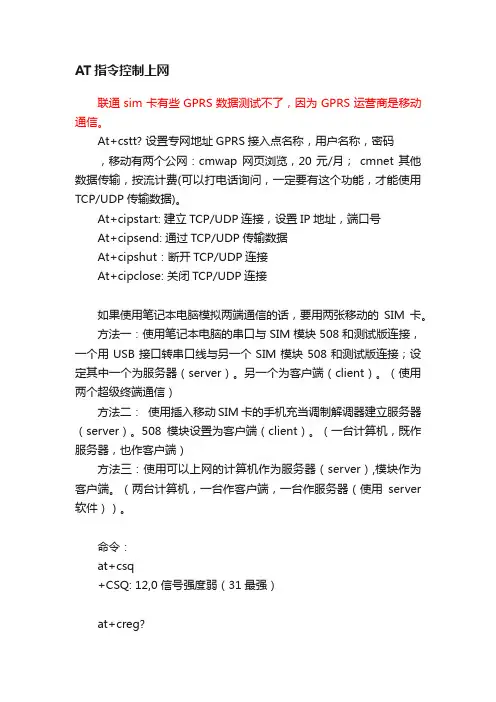

AT指令控制上网

AT指令控制上网联通sim卡有些GPRS数据测试不了，因为GPRS运营商是移动通信。

At+cstt? 设置专网地址GPRS接入点名称，用户名称，密码，移动有两个公网：cmwap 网页浏览，20元/月；cmnet 其他数据传输，按流计费(可以打电话询问，一定要有这个功能，才能使用TCP/UDP传输数据)。

At+cipstart: 建立TCP/UDP连接，设置IP地址，端口号At+cipsend: 通过TCP/UDP传输数据At+cipshut：断开TCP/UDP连接At+cipclose: 关闭TCP/UDP连接如果使用笔记本电脑模拟两端通信的话，要用两张移动的SIM卡。

方法一：使用笔记本电脑的串口与SIM模块508和测试版连接，一个用USB接口转串口线与另一个SIM模块508和测试版连接；设定其中一个为服务器（server）。

另一个为客户端（client）。

（使用两个超级终端通信）方法二：使用插入移动SIM卡的手机充当调制解调器建立服务器（server）。

508模块设置为客户端（client）。

（一台计算机，既作服务器，也作客户端）方法三：使用可以上网的计算机作为服务器（server）,模块作为客户端。

（两台计算机，一台作客户端，一台作服务器（使用server 软件））。

命令：at+csq+CSQ: 12,0 信号强度弱（31最强）at+creg?+CREG: 0,1 0：disable network registration unsolicited result code ，1：registered, home networkAT+CGATT?+CGATT: 1 覆盖到GPRS网络，如果返回值是零，则可能是SIM卡内没有钱了或者是覆盖不到GPRS网络。

*99# 拨外置modem 时用。

参照GPRS建立手册At+cipstart : 建立TCP/UDP的连接首先选择建立连接的种类：TCP/UDP，然后输入外网的IP地址，再输入TCP/UDP的端口号。

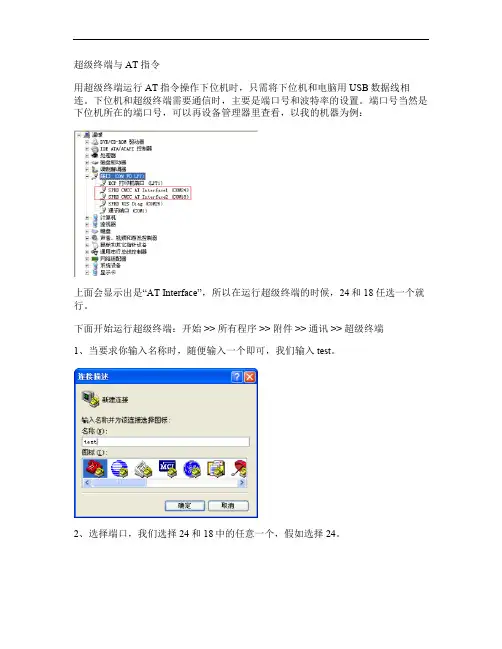

超级终端与AT指令解析

超级终端与AT指令
用超级终端运行AT指令操作下位机时，只需将下位机和电脑用USB数据线相连。

下位机和超级终端需要通信时，主要是端口号和波特率的设置。

端口号当然是下位机所在的端口号，可以再设备管理器里查看，以我的机器为例：
上面会显示出是“AT Interface”，所以在运行超级终端的时候，24和18任选一个就行。

下面开始运行超级终端：开始 >> 所有程序 >> 附件 >> 通讯 >> 超级终端
1、当要求你输入名称时，随便输入一个即可，我们输入test。

2、选择端口，我们选择24和18中的任意一个，假如选择24。

3、波特率设置为115200，数据流控制设“无”
3、test属性设置
4、ASCII码设置
5、测试。

输入AT，然后“Enter”，当出现“OK”表明通信成功。

如果没有，肯定是前面没有设置好。

6、接下来就可以输入AT指令了，例如用AT指令查询当前时间。

输入“AT+CClk?”回车即可。

Modem AT指令

什么是AT指令？请用百度搜索^_^打开串口工具,windows下面著名一点的有超级终端，不过实在不好用，推荐大家用比较方便的串口调试助手。

这里有下载用串口工具连接上Modem所在的那个端口。

比如你是外置Modem，连接在了COM1口上，就用串口工具打开COM1口。

如果是内置的话，多数在COM3口上，如果你不知道，可以打开设备管理器在Modem属性页里看看。

OK，下面介绍AT指令。

常用AT指令有：ATZ 软复位modem。

AT&K0 关闭流控制。

AT&K3 使用RTS/CTS流控制。

AT&W0 把当前设置保存到写到modem的永久存储器中的出厂设置配置文件0中。

AT&Y0 当MODEM在上电时自动调用出厂设置0，这样就能保证每次上电恢复我们预先设置的参数。

ATDn 拨号，其中n为电话号码。

它必须是命令行中的最后一条指令，ATD命令使调制解调器摘机后，根据输入的参数拨号,以建立连接。

+++ 退出字符。

切换调制解调器从在线状态到命令状态，而不会中断数据连接。

ATA 应答。

它必须是命令行中的最后一条指令。

调制解调器在应答方式下继续执行连接程序。

在与远端调制解调器交换载波后进入连接状态，如果没有检测到载波, 调制解调器将挂机。

在连接过程中，通过DTE输入的任何一个字母都将中断这一命令。

ATH0 使调制解调器挂机ATE0 关闭命令字符回显ATE1 打开命令字符回显AT&F 调MODEM的出厂设置ATS0=n 将MODEM设置成自动应答，当MODEM检测到线路上的振铃音时开始计数，当有连续n声振铃音，则MODEM自动摘机，响应呼叫。

注：每次输入AT指令后（除+++以外），输入+ Chr(13)即“Enter”键，即完成指令发送。

如果用HEX格式发送，在命令头、尾都要加回车、换行代码。

例如：ATE0————0D 0A 41 45 30 0D 0A常见的响应有：OK 响应正确。

(完整版)超级终端使用方法..

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件-- 通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：、串口的配置打开超级终端运行“开始”-> 程序”-> 附件”> 通讯”-> 超级终端选择通讯端口通讯设置CDMI J^S毎砂检数©):敬据也0): 奇偶校躺0): 谆止儘⑨:数据揣桎制⑹:二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据 (血球仪可以做一次测试就可以看到)，如果仪器串口正常则在下面窗口中出现接收到的 ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

按工具条上呼叫”按钮连接所调试设备2400V 1101ZQ021004300■96.00...19200 33400 5T0OO 115200 230^100 4&08OD 921600还原対默认值呼叫设备BO I S I窗|f 1——ki^nii I输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时,请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性w（a）：哄z,r^fJ7迢占言匹.通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TX 后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TX后,确认打开。

CDMA AT指令上网设置

拨号指令
语法：ATD<nb><回车>
例如：呼叫电话96169，在超级终端中操作如下：
用途：让MODEM执行数据呼叫功能，与对方的MODEM建立物理链路。
输入：ATD96169
显示：CONNECT 9600
注意：如果用有线MODEM呼叫无线MODEM，有线MODEM需要呼叫无线MODEM的传真号码。
CDMA模块上网设置的过程一） AT指令设置部分（1） AT+CSQ 检查信号若返回10—31，99之间的信号数字则继续，如果信号是99，99，则应该考虑不停的键入A/命令，不停的让模块去搜寻网络。（2） AT+IPR=115200;&W 更改模块速率并保存。二）设置MODEN（1）控制面板—》调制解调器—》常规—》选择添加—》不检测调制解调器—》标准调制解调器—》标准33600bps调制解调器—》通讯串口1（2）设置33600调制解调器常规—》串口1—》最高速率（115200）三）设置拨号网络（1）新建连接—》标准33600调制解调器（2）区号空置—》电话号码：#777（3）完成四）双击刚才新建的拨号网络，输入用户名为CARD和密码CARD，拨号进行，检测用户名和密码，通过之后登陆网络。拨号网络的标志出现在右下角上，打开IE就可以浏览网页了。
（2）设置33600调制解调器
常规—》串口1—》最高速率（115200）
三）设置拨号网络
（1）新建连接—》标准33600调制解调器
（2）区号空置—》电话号码：#777
（3）完成
四）双击刚才新建的拨号网络，输入用户名为CARD和密码CARD，拨号进行，检测用户名和密码，通过之后登陆网络。拨号网络的标志出现在右下角上，打开IE就可以浏览网页了。

AT指令详解

AT指令详解AT指令详解1、简介：1.1 名词术语：1.TE Terminal Equipment终端设备与DTE 等价。

⽐如⼀个计算机，它是和信息⽹络的⼀端相接的可提供必要功能的设备，这些功能使得⽤户通过接⼊协议能接⼊⽹络如发送信息和接收信息也可挃由线路电路信道数据链路的终端或起点组成的设备。

2.TA Terminal Adapter终端适配器与DCE 等价。

提供终端适配功能的物理实体是⼀种接⼝设备。

3. DCE Data Circuit terminating Equipment数据电路终接设备。

⼀种接⼝设备，在线路之间迚⾏代码或信号转换，同数据终端设备实现接⼝能够建⽴保持和释放数据终端设备与数据传输线之间的连接。

4.DTE Data Terminal Equipment数据终端设备。

它具有向计算机输⼊和接收计算机输出的能⼒与数据通信线路连接的通信控制能⼒，以及⼀定的数据处理能⼒。

5.ME Mobile Equipment移动设备⽐如GSM 话机就属于ME 移动台中的⼀种发射机或接收机或发射机与接收机⼆者的组合。

6.MS Mobile Station移动台在移动通信业务中可以在移动中使⽤的通信站包拪车船载台便携台和⼿持机。

1.2 AT 命令简介：AT 即Attention AT 命令集是从TETerminal Equipment或DTEData Terminal Equipment向TATerminal Adapter或DCEData Circuit Terminating Equipment发送的通过TATE 发送AT 命令来控制MSMobile Station的功能与GSM ⽹络业务迚⾏交互⽤户可以通过AT 命令迚⾏呼叫短信电话本数据业务补充业务传真等⽅⾯的控制。

2 、AT 命令祥解:2.1 ⼀般命令：2.1.1 AT+CSCS 选择TE 字符集该命令通知ME 选择的字符集。

ME 可以对输⼊或显⽰的字符迚⾏转化，此命令⽤于发送读或写短消息。

移动多媒体广播手机电视业务终端AT命令规范

移动多媒体广播手机电视业务终端AT命令规范AT命令是用于与移动多媒体广播手机电视业务终端进行通信的一种指令集。

通过发送AT命令，用户可以控制终端的各种功能，包括电视信号接收、频道切换、音量调节等。

下面是一份移动多媒体广播手机电视业务终端AT命令规范的简要介绍：1. 命令格式：AT+<命令>[=<参数>][,<参数>]...2. 常用命令及其功能：- AT+POWER：终端开关机控制命令，用于启动或关闭终端。

- AT+VOLUME：音量控制命令，用于调节终端的音量大小。

- AT+CHANNEL：频道切换命令，用于切换终端接收的电视广播频道。

- AT+EPG：电子节目指南命令，用于获取当前频道的电子节目指南信息。

- AT+INFO：终端信息命令，用于获取终端的硬件和软件信息。

3. 命令响应：终端在接收到AT命令后，会返回相应的命令响应。

响应格式一般为“<命令>:<响应码>”或“<命令>:<响应码>,<参数>”。

响应码常见的有：OK（命令执行成功）、ERROR（命令执行失败）、BUSY（终端忙碌）等。

4. 延时、超时：在发送AT命令后，需要等待足够的时间以确保命令执行完成。

一般建议设置延时时间，使终端能够充分响应命令。

如果命令执行时间超过预定的超时时间，可以认为命令执行失败。

5. 附加功能：某些终端可能支持一些附加功能，如字幕显示、画面尺寸调整等。

这些功能可以通过发送特定的AT命令来控制。

具体命令需要参考终端的规格说明书。

需要注意的是，不同终端可能对AT命令的支持程度有所差异，因此在使用AT命令时需要参考终端厂商提供的文档和规格说明书。

此外，为了确保命令的准确执行，建议在发送AT命令前对参数进行验证。

移动多媒体广播手机电视业务终端AT命令规范是为了方便用户控制终端的各种功能而设计的。

通过发送特定的AT命令，用户可以对终端进行开关机控制、音量调节、频道切换等操作，从而获得更好的移动多媒体广播手机电视观看体验。

at指令测试方法

AT指令测试方法进入“超级终端”使用AT指令测试无线MODEM首先在打开“超级终端”程序进行测试之前，请务必先停止其他连接短信终端的软件服务！否则会造成COM口使用冲突；执行步骤：打开“开始”菜单——“程序”——“附件”——“通讯”——“超级终端”，在弹出的“连接描述”对话框中输入新建连接的“名称”（如下图所示）：选择使用哪个端口进行连接：然后设置COM端口的属性（如下图所示），单击“还原为默认值”按钮，把属性都设置为默认值，“确定”即可。

使用AT指令测试：超级终端屏幕上可能不会显示用户的输入，可以先执行第一步-------1）ATE1(在屏幕上显示所输入的文字) (回车)OK(返回值)2）At (回车)OK(返回值)3）At+cmgf=1 (回车)如果这时返回值为ERROR，关闭超级终端窗口连接，重新连接。

OK(返回值)4）At+cmgs=手机号(回车)›在此处输入相应的短信内容并按CTRL+Z 注：此时不能回车5）＋CMGS:200OK(返回值) 如果这时返回值为ERROR，请检查串口连接线是否正常。

也可以通过以下A T指令来检测短信MODEM的状态。

方法一：用于测试短信MODEM所安装环境的信号强度及干扰1）At+csq (回车)2）+csq: 29 ,00 注：逗号前边数值为信号强度（取值范围0-31），最后两位数为干扰值（取值范围0-99）；29，00证明信号非常好无干扰，可正常使用。

OK(返回值)方法二：用于测试短信MODEM是否能够拨打电话或者手机，以便证明手机卡正常。

Atd电话号码或者手机号;(回车) 如：atd010********; 或者是atd134********;注：atd后面紧跟着手机号或电话号码，中间不能有空格。

而且最后一个“;”为半角状态（挂断命令ath）。

方法三：用于在不知道做任何设置的情况下可以恢复初始化状态并保存At&f(回车)OK(返回值) 注：恢复初始化状态At&w(回车)OK(返回值) 注：保存初始化状态输入AT指令之后的结果如下图所示：1、输入以上的AT指令进行测试，如果不能发出短信，SIM卡也能正常使用，请与我们客服联系。

超级终端和AT指令_MTK

1.使用超级终端前，先把数据线插到电脑上，以便电脑先分配端口。

这里讲的AT指令都是MTK平台的，ADI也有自己的AT指令集，不过比较复杂，这里不作介绍。

2.一般Windows系统都会默认安装超级终端，依次进入系统目录“开始”->“所有程序”->“附件”->“通讯”->“超级终端”来打开超级终端程序。

（如果是第一次使用超级终端，可能系统会提示设置拨号什么的，随便输几个号码就是了，直到出现下图的“新建连接”窗口）3.选择连接的端口，就是测试数据线对应的端口，这里是COM4。

4.端口设置：每秒位数（115200），数据位（8），奇偶效验（无），停止位（1），数据流控制（无）。

5.进入主界面。

其中按钮图标状态表示超级终端已连接上串口（此时串口被占用，其他程序不可对其操作）。

可以点右边的“断开”按钮暂时断开与串口的通讯，状态表示已断开超级终端和串口的连接（串口仍然有效，其他程序可对其操作）。

6.将测试数据线连上手机，保证手机在开机&屏亮状态下，电脑键盘输入“AT”回车，返回“OK”，即表示手机可响应AT指令。

（此时动作要稍微快一点，因为当手机进入睡眠模式/待机模式，屏/字键灯灭的时候，就无法响应AT指令了）7.一般的AT指令不分大小写（某些品牌客户订制的AT指令必须大写）。

确认手机响应AT指令成功后，必须马上将手机的睡眠模式关闭：输入“AT+ESLP=0”回车，返回“OK”即表示成功的关闭了睡眠模式。

（手机不会进入睡眠模式，就可以一直响应AT指令）8.下面介绍一些常用的AT指令：拨号指令：“ATD***；”回车无返回，手机会立即响应拨号挂机指令：“ATH”回车返回“OK”读软件版本号指令：“A T+EGMR=0,3”回车返回“+EGMR：“***”OK”其中***就是软件版本号读硬件版本指令：“AT+EGMR=0,4”回车返回“+EGMR：“***”OK”其中***就是硬件版本号写SN号指令：“AT+EGMR=1,5,”***””回车其中***是要写入的SN号返回“OK”读SN号指令：“AT+EGMR=0,5”回车返回“+EGMR：“***”OK”其中***就是读出的SN号写IMEI号指令：“A T+EGMR=1,7,”***””回车其中***是要写入的IMEI号返回“OK”读IMEI号指令：“AT+EGMR=0,7”回车返回“+EGMR：“***”OK”其中***就是读出的IMEI号。

超级终端命令

终端跟踪调试命令解释进入超级终端输入指令P进入跟踪调试界面，输入？回车，出现指令帮助列表。

如图一图一输入a回车，再输入某个命令号回车，对应的命令就被打开，打开后的命令在对应相的后面有“Y”显示。

如打开命令12 ：输入a回车，相应的命令号，回车。

（如图二）如果要关闭命令12，应先输入d回车，再输入命令号12回车，此命令被关闭。

下面介绍一下跟踪调试命令中的常用命令。

输出q可退出跟踪调试界面。

图二1.1 01、02查看模块通信情况（[01]TR_BUSINESS,[02]TR_BUSINESS_BUF）打开编号01、02可查看当前模块的通讯情况，主要是看到业务层面的信息，具体内容包括通讯信道类型、报文数据长度、报文内容等。

其中[01]TR_BUSINESS为指示性能等，[02]TR_BUSINESS_BUF为实际报文内容。

打开模块通信情况可以监测到模块发出的报文，模块接收到的报文，以及终端通过模块接收到的报文（分别对应SendBuf、Buf、RecBuf）。

1.2 03查看远程升级([03]TR_UPDATE)打开03项可查看终端的远程升级情况，包括升级文件版本、类型、大小、升级完成率、升级文件包内容等。

1.3 04级联参数查询([04]TR_LINK)打开04项可查看终端的级联配置情况，如下图，包括终端主从级联状态、485口2状态、信道连接状态。

IsMaster[0]表示终端的主从级联，0代表终端的从级联，1代表终端的主级联；Port2 Config[0]表示485口2是否是级联485，0代表不是级联485，1代表是级联485；Wlm[0]表示信道的连接状态，0代表没有连接，1代表连接。

1.4 05代表通道，所有上行通讯的日志([05]TR_CHANNEL)打开05项可查看上行通信的日志信息，如下图，可查看上传的信道类型和报文长度。

打开06项可查看通信的详细帧数据，主要包括信息提示，以及相关项（相关项的表现形式如下图所示）。

彩信AT指令图一

图一：超级终端主界面下面介绍一下一般使用的步骤:
配置连接需要调试串口基本参数，其操作为：
1）选择菜单“文件”下“属性”菜单项。

2）配置调试设备所连接串口“连接时使用”
3）按“配置”按钮进行配置选定串口信息
4）依次选定每秒位数（波特率）等参数，一般情况下MODEM设置波特率后即可，其它位取默认设置。

5）确定退出配置
6）按工具条上“呼叫”按钮连接所调试设备
7）输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK
8）如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时，请确认步骤2）中串口选择正确、请确认波特率设置正确。

9）大部分GPRS MODEM出厂的时候其波特率已经设置为115200，但是也可能部分设置为9600或者其它。

在MODEM支持的范围内，越高的波特率代表了越高的计算机传输数据到MODEM的能力。

常用的几个AT命令
1）AT
测试指令，返回OK表示串口设备正常
2）AT+CGMM
显示MODEM型号
3）AT+CGMR
显示MODEM软件版本号
4）AT+CGMI
显示MODEM生产厂家
5）AT+IPR=?/AT+IPR?/ AT+IPR=115200
前者查询MODEM支持的所有波特率，后者显示当前设定波特率，最后一条是设置MODEM波特率为115200.。

超级终端使用方法

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件--通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：一、串口的配置打开超级终端运行“开始”->“程序”->“附件”->“通讯”-> “超级终端”。

选择通讯端口通讯设置二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据（血球仪可以做一次测试就可以看到），如果仪器串口正常则在下面窗口中出现接收到的ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

三、呼叫设备按工具条上“呼叫”按钮连接所调试设备输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时，请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TXT后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TXT后,确认打开。

通信的编辑格式●程序必须使用「％」开始和「％」结束。

●程序号「O」不用，以「:」开始。

●「EOB(:)」不要例：% ………….以「％」开始:0001 …………. 以「:」取代「O」G00X100.Y100.Z100. ………….以「EOB(:)」不需输入G01X100.Y100.Z100.F1000.M02:0002G91G00X150.Y150.G04X100.M99% …………以「％」结束常用的几个AT命令1）AT测试指令，返回OK表示串口设备正常2）AT+CGMM显示MODEM型号3）AT+CGMR显示MODEM软件版本号4）AT+CGMI显示MODEM生产厂家5）AT+IPR=?/AT+IPR?/ AT+IPR=115200前者查询MODEM支持的所有波特率，后者显示当前设定波特率，最后一条是设置MODEM 波特率为115200。

AT命令指导书

AT命令的使用目前MTK方案手机在产线测试基本采用了AT命令接口的方式,为了确保生产的高效性，所以要进行AT命令测试（AT命令是否能正常使用），以下是测试AT命令的操作指导：一、连接AT命令使用系统自带的通信工具：超级终端1、手机开机，用trace线连接到电脑2、打开“开始”---“所有程序”-----“附件”-----“通讯”------“超级终端”，如下图所示3、输入名称，点击“确定”4、选择COM口，如下图所示，然后“确定”5、选择“速率”、“数据流控制”，按下图所示选取。

6、完成以后点击“应用”“确定”出现下图6、按键点亮屏幕，使手机不进入sleep mode ，同时输入AT命令：7、开始使用AT命令：（生产线要用的AT命令）：AT+ESLP=0//禁止手机响应SLEEP,注意：这一步不做的话，可能输入不了AT命令。

ATD112;//拨打紧急电话能正常拨打，挂断后方能测试下一个AT命令AT+BKNET=1 //重新搜网指令AT+BKBL=0 // 关闭背光测试指令AT+BKBL=1 // 开启背光测试指令AT+BKKL=0 // 关闭按键灯测试指令AT+BKKL=1 // 开启按键灯测试指令AT+EDFT=6,1//振动开始.AT+EDFT=6,0//关闭振动.AT+EALT=1//打开回音AT+EALT=0//关闭回音AT+CASP=1,151,2,20//响铃AT+CASP=2,151//停止响铃AT+EADC=1//启动ADC测量,返回OK后,从UART口上可以读到ADC的测量值.AT+EADC=0//停止ADC测量AT+OFFL=1 //进入离线模式AT+OFFL=0 // 退出离线模式AT+BKRT=1 //执行恢复出厂设置功能AT+BKRT=0 //读取恢复出厂设置保存在NVRAM中的执行结果恢复出厂设置测试场景：1.不插TF卡，AT命令输入（AT+BKRT=1 //执行恢复出厂设置功能），返回值23 ,通过串口返回“ERROR:Please Check T Card”2.不插TF卡，工程模式*#228#恢复出厂设置，弹出“没有检测到存储卡，是否继续”，选择“否”，返回值14 ,通过串口返回“ERROR:Please Check T Card”3.不插TF卡，工程模式*#228#恢复出厂设置，弹出“没有检测到存储卡，是否继续”，选择“是”，返回13,通过串口返回“Complete:No T Card”4.插入TF卡，未拷入开机动画等数据，工程模式*#228#恢复出厂设置/AT命令输入，返回值11,通过串口返回“ERROR:Please Check File”5.插入TF卡，数据完整，工程模式*#228#恢复出厂设置/AT命令输入，返回值12,通过串口返回“OK”AT+ETST=1 //返回的信息格式为：软件版本信息字符串+空格+OKAT+BKMT=0,1 //开启耳机mic直通受话器回声测试AT+BKMT=0,0 //关闭耳机mic直通受话器回声测试AT+BKMT=1,1 //开启手柄mic直通耳机回声测试AT+BKMT=1,0 //关闭手柄mic直通耳机回声测试AT+BKMD=1,缺省参数//播放停止内置1KHZ 0DB音源铃声测试，缺省参数主要用来设置铃声音量(范围为0-6,对应音量为1-7级别，默认参数值为4) AT+BKMD=0//关闭测试另外,有蓝牙功能的手机,请测试蓝牙的相关AT命令:1.MT6601方案:AT+BKBT=1//开启蓝牙AT+BKBT=0//关闭蓝牙AT+EMBT=5//读取蓝牙地址2.三星蓝牙模块：AT+EMBT=1//开启蓝牙AT+EMBT=0//关闭蓝牙备注:除I308用的是三星模块的外,所有带蓝牙的手机用的都是MT6601方案.。

at指令手册

at指令手册
AT 指令手册提供了用于与调制解调器（MODEM）和其他通信设备进行通信的指令。

以下是一些常见的 AT 指令：
1. AT
- 发送 "AT" 命令，用于测试设备是否处于运行状态。

2. AT+CGMI
- 获取设备的制造商信息。

3. AT+CGMM
- 获取设备的型号信息。

4. AT+CGMR
- 获取设备的固件版本信息。

5. AT+CSQ
- 获取设备的信号质量。

6. AT+COPS?
- 获取当前注册的网络提供商信息。

7. AT+CREG?
- 获取设备的网络注册状态。

8. ATD<number>;
- 拨打电话给指定的电话号码。

9. ATA
- 接听来自电话的呼叫。

10. ATH
- 挂断当前电话呼叫。

这只是一些常见的 AT 指令示例，实际上有许多其他的指令可以用于不同的设备。

要详细了解特定设备的 AT 指令，请参考设备制造商提供的官方 AT 指令手册。

(完整版)超级终端使用方法..

计算机的WINDOWS操作系统都有一个叫超级终端的软件，一般安装在附件--通讯里面，如果找不到也许是没有按装，可以用按装盘添加，也可以使用其他的串口调试程序，下面解释超级终端的用法：一、串口的配置打开超级终端运行“开始”->“程序”->“附件”->“通讯”-> “超级终端”。

选择通讯端口通讯设置二、接收数据进入对话窗口以后，可以按仪器上的发送健向计算机发送数据（血球仪可以做一次测试就可以看到），如果仪器串口正常则在下面窗口中出现接收到的ASCLL 码的文本。

如果接受不到，先检查配置以及线缆，然后再确定是不是串口问题。

三、呼叫设备按工具条上“呼叫”按钮连接所调试设备输入英文字母AT然后回车，此时如果设置正确，则会返回英文字母OK如果参数设置不正确，则提示无法连接，或者连接后无法输入AT字母，此时，请确认串口选择正确、请确认波特率设置正确。

四、与通信设置接受与发送文体文件首先设置连接文体属性通讯步骤在以上的设定工作完成后，则可进行计算机与数控系统的通讯工作了，以下程序名称DEMO.txt为例，进行通讯。

当要接收数控系统的信息时，首先要将计算机的CNC连接打开，打开后从下拉菜单传送中选择捕获文本，并执行该程序，随即显示下图的显示内容，命名DEMO.TXT后,确认开始。

当要发送数控系统的信息时，首先要将数控系统处于接收状态，然后设定计算机的状态，从下拉菜单传送中选择发送文本文件，并执行该程序，随即显示右图的显示内容，选择DEMO.TXT后,确认打开。

通信的编辑格式●程序必须使用「％」开始和「％」结束。

●程序号「O」不用，以「:」开始。

●「EOB(:)」不要例：% ………….以「％」开始:0001 …………. 以「:」取代「O」G00X100.Y100.Z100. ………….以「EOB(:)」不需输入G01X100.Y100.Z100.F1000.M02:0002G91G00X150.Y150.G04X100.M99% …………以「％」结束常用的几个AT命令1）AT测试指令，返回OK表示串口设备正常2）AT+CGMM显示MODEM型号3）AT+CGMR显示MODEM软件版本号4）AT+CGMI显示MODEM生产厂家5）AT+IPR=?/AT+IPR?/ AT+IPR=115200前者查询MODEM支持的所有波特率，后者显示当前设定波特率，最后一条是设置MODEM 波特率为115200。

AT指令

计算机与TC35T的通信（1）RS232串口连接由于TC35T自带RS232串口线，故只需将其连接到计算机串口即可。

打开超级终端，选择相应的串口，将端口参数设置为：速率—4800、奇偶校验位—无、数据位—8、停止位—1、流量控制—硬件。

（2）连接测试输入“AT”然后回车，屏幕上返回“OK”表明计算机与TC35T已连接成功，TC35T能够正常工作。

这时就可以测试各类AT命令。

当测试命令“AT+CMGS=?”时，如果返回“OK”标明TC35T支持该指令。

该指令的完整语法如下：如果此时TC35T处于PDU Mode（即“AT+CMGF?”返回“0”）AT+CMGS=PDU is given<^Z/ESC>如果短消息发送成功，则返回“OK”，并显示信息号：+CMGS: [,]如果短消息发送失败，则返回如下信息号：+CMS ERROR:如果此时TC35T处于Text Mode（即“AT+CMGF?”返回“1”）AT+CMGS=[,toda]text is entered<^Z/ESC>如果短消息发送成功，则返回“OK”，并显示信息号：+CMGS: [,]如果短消息发送失败，则返回如下信息号：+CMS ERROR:另外，由于使用的是TC35T，当有新的短消息到来时，需要TC35T产生提示，使用指令“AT+CNMI”。

该指令的完整语法如下：AT+CNMI=[][,][,][,][,]如果有新的短消息来到，则TC35T将自动返回下列提示：+CMTI: “SM”,此时读出，然后用“AT+CMGR”指令即可读出短消息内容。

FUNCTIONS AT COMMANDS DETAILS厂家认证 AT+CGMI 获得厂家的标识模式认证 AT+CGMM 查询支持频段修订认证 AT+CGMR 查询软件版本生产序号 AT+CGSN 查询IMEI NO.TE设置 AT+CSCS 选择支持网络查询IMSI AT+CIMI 查询国际移动电话支持认证卡的认证 AT+CCID 查询SIM卡的序列号功能列表 AT+GCAP 查询可供使用的功能列表重复操作 A/ 重复最后一次操作关闭电源 AT+CPOF 暂停模块软件运行设置状态 AT+CFUN 设置模块软件的状态活动状态 AT+CPAS 查询模块当前活动状态报告错误 AT+CMEE 报告模块设备错误键盘控制 AT+CKPD 用字符模拟键盘操作拨号命令 ATD 拨打电话号码挂机命令 ATH 挂机回应呼叫 ATA 当模块被呼叫时回应呼叫详细错误 AT+CEER 查询错误的详细原因DTMF信号 AT+VTD，+VTS +VTD设置长度，+VTS发送信号重复呼叫 ATDL 重复拨叫最后一次号码自动拨号 AT%Dn 设备自动拨叫号码自动接应 ATS0 模块自动接听呼叫呼入载体 AT+CICB 查询呼入的模式，DATA or FAX or SPEECH 增益控制 AT+VGR，+VGT +VGR调整听筒增益，+VGT调整话筒增益静音控制 AT+CMUT 设置话筒静音声道选择 AT+SPEAKER 选择不同声道（2对听筒和话筒）回声取消 AT+ECHO 根据场所选择不同回声程度单音修改 AT+SIDET 选择不同回声程度初始声音参数 AT+VIP 恢复到厂家对声音参数的默认设置信号质量 AT+CSQ 查询信号质量网络选择 AT+COPS 设置选择网络方式（自动/手动）网络注册 AT+CREG 当前网络注册情况网络名称 AT+WOPN 查询当前使用网络提供者网络列表 AT+CPOL 查询可供使用的网络输入PIN AT+CPIN 输入PIN码输入PIN2 AT+CPIN2 输入第二个PIN码保存尝试 AT+CPINC 显示可能的各个PIN码简单上锁 AT+CLCK 用户可以锁住状态改变密码 AT+CPWD 改变各个PIN码选择电话簿 AT+CPBS 选择不同的记忆体上存储的电话簿读取电话簿 AT+CPBR 读取电话簿目录查找电话簿 AT+CPBF 查找所需电话目录写入电话簿 AT+CPBW 增加电话簿条目电话号码查找 AT+CPBP 查找所需电话号码动态查找 AT+CPBN 查找电话号码的一种方式用户号码 AT+CNUM 选择不同的本机号码（因网络服务支持不同）避免电话簿初始化 AT+WAIP 选择是否防止电话簿初始化选择短消息服务 AT+CSMS 选择是否打开短消息服务以及广播服务短消息存储 AT+CPMS 选择短消息优先存储区域短消息格式 AT+CMGF 选择短消息支持格式（TEXT or PDU）保存设置 AT+CSAS 保存+CSCA and +CSMP参数设置恢复设置 AT+CRES 恢复+CSCA and +CSMP参数设置显示TEXT参数 AT+CSDH 显示当前TEXT模式下结果代码新消息提示 AT+CNMI 选择当有新的短消息来时系统提示方式读短消息 AT+CMGR 读取短消息列短消息 AT+CMGL 将存储的短消息列表发送短消息 AT+CMGS 发送短消息写短消息 AT+CMGW 写短消息并保存在存储器中从内存中发短消息 AT+CMSS 发送在存储器中保存的短消息设置TEXT参数 AT+CSMP 设置在TEXT模式下条件参数删除短消息 AT+CMGD 删除保存的短消息服务中心地址 AT+CSCA 提供短消息服务中心的号码选择广播类型 AT+CSCB 选择系统广播短消息的类型广播标识符 AT+WCBM 读取SIM卡中系统广播标识符短消息位置修改 AT+WMSC 修改短消息位置短消息覆盖 AT+WMGO 写一条短消息放在第一个空位呼叫转移 AT+CCFC 设置呼叫转移呼入载体 AT+CLCK 锁定呼入载体以及限制呼入或呼出修改SS密码 AT+CPWD 修改提供服务密码呼叫等待 AT+CCWA 控制呼叫等待服务呼叫线路限定 AT+CLIR 控制呼叫线路认证呼叫线路显示 AT+CLIP 显示当前呼叫线路认证已连接线路认证 AT+COLP 显示当前已连接线路认证计费显示 AT+CAOC 报告当前费用累计呼叫 AT+CACM 累计呼叫费用累计最大值 AT+CAMM 设置累计最大值单位计费 AT+CPUC 设置单位费用以及通话计时多方通话 AT+CHLD 保持或挂断某一通话线路（支持多方通话）当前呼叫 AT+CLCC 列出当前呼叫补充服务 AT+CSSN 设置呼叫增值服务非正式补充服务 AT+CUSD 非正式的增值服务保密用户 AT+CCUG 选择是否在保密状态载体选择 AT+CBST 选择数据传输的类型选择模式 AT+FCLASS 选择发送数据or 传真服务报告控制 AT+CR 是否报告提供服务结果代码 AT+CRC 报告不同的结果代码（传输方式、语音或数据）设备速率报告 AT+ILRR 是否报告当前传输速率协议参数 AT+CRLP 设置无线连接协议参数其他参数 AT+DOPT 设置其他的无线连接协议参数传输速度 AT+FTM 设置传真发送的速度接收速度 AT+FRM 设置传真接收的速度HDLC传输速度 AT+FTH 设置传真发送的速度（使用HDLC协议）HDLC接收速度 AT+FRH 设置传真接收的速度（使用HDLC协议）停止传输并等待 AT+FTS 停止传真的发送并等待静音接收 AT+FRS 保持一段静音等待固定终端速率 AT+IPR 设置数据终端设备速率其他位符 AT+ICF 设置停止位、奇偶校验位流量控制 AT+IFC 设置本地数据流量设置DCD信号 AT&C 控制数据载体探测信号设置DTR信号 AT&D 控制数据终端设备准备信号设置DSR信号 AT&S 控制数据设备准备信号返回在线模式 ATO 返回到数据在线模式结果代码抑制 ATQ 是否模块回复结果代码DCE回应格式 ATV 决定数据通信设备回应格式默认设置 ATZ 恢复到默认设置保存设置 AT&W 保存所有对模块的软件修改自动测试 AT&T 自动测试软件GSM/GPRS MODEM 的上网设置一、首先在超级终端下，对模块进行设置：at OKat+ccid //检测是否装有SIM 卡+CCID: "89860060190200147245"OKat+cgmr //检测软件版本，5.0 以上的才有GPRS 功能支持534_09gg.2C2 1747684 080602 16:50OKat+csq //检测信号质量，确定是否可以登陆上网络+CSQ: 28,0OKat+CGCLASS="B" //设置模块工作类型OKA T+CGDCONT=1,"IP","CMNET" //上网设置，只有开通GPRS 功能的SIM 卡才可以OKA T+CSQ+CSQ: 27,0OKA T+CGACT=1,1 //激活网络OKA T+CGREG? //检测是否登陆上GPRS 网络+CGREG: 0, 1 //成功登陆OKA T+IPR=0; //更改串口速率自适应OKA T&W //保存设置。

AT指令介绍及用法

/fzgly/diary/item/10047975.html
2011-6-7
fzgly的主页
页码，6/13
VP value(&h) 相应的有效期
00 to 8F (VP+1)*5 分钟
90 to A7 12小时+(VP-143)*30分钟
A8 to C4 (VP-166)*1天
AT+CMGS=PDU is given<^Z/ESC> 如果短消息发送成功，则返回“OK”，并显示信息号： +CMGS: [,] 如果短消息发送失败，则返回如下信息号： +CMS ERROR: 如果此时TC35T处于Text Mode（即“AT+CMGF?”返回“1”）
AT+CMGS=[,toda]text is entered<^Z/ESC> 如果短消息发送成功，则返回“OK”，并显示信息号： +CMGS: [,] 如果短消息发送失败，则返回如下信息号： +CMS ERROR: 另外，由于使用的是TC35T，当有新的短消息到来时，需要TC35T产生提示，使用指令“AT+CNMI”。该指令的完整语法如下： AT+CNMI=[][,][,][,][,] 如果有新的短消息来到，则TC35T将自动返回下列提示： +CMTI: “SM”, 此时读出，然后用“AT+CMGR”指令即可读出短消息内容。 3．PDU数据格式分析：例如，我们要将字符“Hi”字符发送到目的地“13677328099” PDU字符串为： 08 91 683108701305F0 11 00 0D 91 3176378290F9 00 00 00 02 C834 ⑴08—短信息中心地址长度。指（91）+（683108701305F0）的长度。 ⑵91—短信息中心号码类型。91是TON/NPI遵守International/E.164标准，指在号码前需加‘+’号；此外还有其它数值，但91最常用。 91—10010001 BIT No. 7 6 5 4 3
