CCD对位系统在丝网印刷机应用解析
CCD光学视觉对位系统全自动丝网印刷机
CCD光学视觉对位系统全自动丝网印刷机发布时间：2021-07-19T11:12:06.883Z 来源：《中国电业》2021年3月9期作者：赖志明[导读] 丝网印刷机是一种高精度的印刷设备，能够被用于很多领域。
赖志明深圳市晶金电子有限公司摘要：丝网印刷机是一种高精度的印刷设备，能够被用于很多领域。
其中视觉对位系统是丝网印刷机实现高精度印刷的关键环节之一，也是印刷机的重要组成部分。
CCD光电耦合器件具有高精度、高密度图像识别定位功能，是丝网印刷机视觉对位系统的核心器件之一。
本文从视觉对位系统入手，分析并探讨全自动、高精度丝网印刷机中对光学视觉对位系统的应用，希望可以为推动印刷机进一步发展提供一些思路和参考。
关键词：CCD；光学视觉对位系统；丝网印刷机引言：电子产品的多功能、全自动、高精度、小型化、一体化是发展的主要方向。
丝网印刷机应用焊膏印刷工艺，需要更高精度的印刷定位，要求印刷机各个作业程序之间保持协调一致。
CCD光电耦合器件为丝网印刷机的视觉对位系统提供了准确的图像识别定位功能，圆满解决丝网印刷机对印刷定位精度的要求。
1 光学视觉对位系统光学视觉对位系统是一种借助计算机软件来模拟人类视觉进行高精度定位的系统，能够有效完成对图像的识别、分析和处理，是以机械来完成人类视觉延伸的现代化科技[1]。
光学视觉对位系统的应用，相当于给计算机赋予了人体视觉的部分功能，为机械智能化奠定了基础。
在光学视觉对位系统中，CCD光电耦合器件是关键要素之一，实现对图像中的目标进行精准定位，与图像处理技术、分析技术共同承担起光学视觉对位系统的高精度功能。
在光学视觉对位系统中（如图1所示），CCD光电耦合器件符合定位印刷机液晶玻璃的十字标靶，与丝网基准标靶进行位置对比，如果十字标靶与基准标靶位置不能重合，则可印刷机电机控制部分可控制运动平台的移动，保证精准对位，保证丝网印刷机的印刷精度。
2 丝网印刷机丝网印刷机被称为万能印刷机，能够在多种承印物料上进行印刷，印刷质量优秀，图像、文字精准。

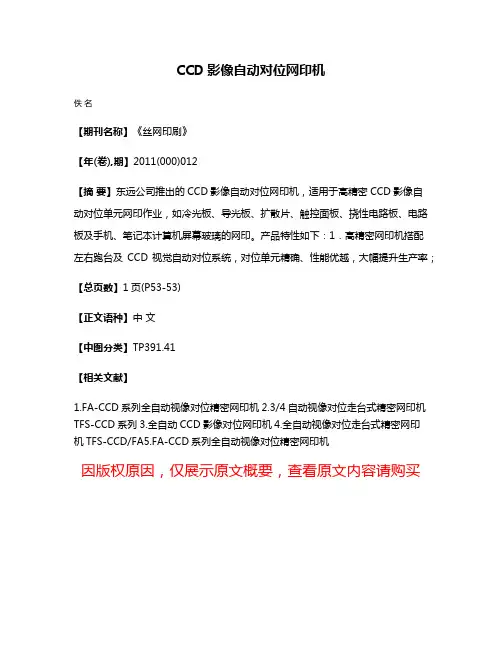

CCD影像自动对位网印机
CCD影像自动对位网印机
佚名
【期刊名称】《丝网印刷》
【年(卷),期】2011(000)012
【摘要】东远公司推出的CCD影像自动对位网印机，适用于高精密CCD影像自
动对位单元网印作业，如冷光板、导光板、扩散片、触控面板、挠性电路板、电路板及手机、笔记本计算机屏幕玻璃的网印。
产品特性如下：1．高精密网印机搭配左右跑台及CCD视觉自动对位系统，对位单元精确、性能优越，大幅提升生产率；【总页数】1页(P53-53)
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.FA-CCD系列全自动视像对位精密网印机
2.3/4自动视像对位走台式精密网印机TFS-CCD系列
3.全自动CCD影像对位网印机
4.全自动视像对位走台式精密网印
机TFS-CCD/FA5.FA-CCD系列全自动视像对位精密网印机
因版权原因，仅展示原文概要，查看原文内容请购买。
CCD全自动对位印刷机FS-30FPC
磨彳 员性 较 好 。
厦Ｉ 、 － ｊ 南理 环 保 科技 有 限 公 司 最 新 推 出 哑 光 胶 浆 ＨＫ 系 列 ，主 要 用 于 棉 、涤 棉 、普 通 化 纤 布 面 料 等 印 花 ，完 全 哑 光 效 果 、手 感 柔 软 、干 爽 。使 用 时 需 注 意 以 下 几 点 ：１ ． 加入２ ％固 色 剂 Ｆ，充 分 搅 拌 均 匀 后 印 刷 ； ２． 建议 印刷 三遍 以上 ， 表 面 效 果 更 好 ；３ ． 如需 ￣ ＇ 一ｘ － ． ７ …＂
动 上 下 料 段 、Ｇ ＣＤ 视 觉 对 位 段 、 印 刷 段 组 成 ；２． 上 下 料 机 构 通 过 高 精 度 伺 服
马 达 、ＰＬＣ 精 确 控 制 ，带 动 吸 盘 分 别 取 出 ＦＰＣ基 板 及 保 护 胶 片 ， 另 调 整 吸 盘 间 距 就 可 实 现 不 同 尺 寸 的 ＦＰＣ印 刷 ；３ ． 采 用 ７英 寸 彩 色 触 摸 屏 为 操 作 界 面 ， 配 合 人 机 界 面 ，兼 顾 设 备 运 行 状 态 显 示 、参 数 调 整 及 设 备 日常 操 作 ，清 晰 简 洁 ；４． ＣＣＤ视 觉 对 位 系 统 采 用 ＰＬ Ｃ控 制 系 统 驱 动 三 轴 对 位 ，对 位 快 速 精 准 ，Ｆ ＰＣ基 板 上 料 和 下 料 吸 盘 同 步 运 作 ，作 业 效 率 高 ；
英 国 ＢＭＰ Ｖ型尖胶刮 （ 又称 双斜边 锐角胶 刮 ） ，顶 角 角度 和 胶 刮 长 宽 厚 硬
丝网印刷全自动视觉对位系统的设计与实现
全 自动丝网印刷，能够进 一步提 高丝网印刷质 量及效率。全 自动对位系统在丝网印刷 中的应 ２丝网印刷全 自动视 觉对位系统设计 用，可 以实现对各工作平台的运动控制，并下 达运动指令 ，并将承印物靶标与丝网靶标实现
自动 对 位 。对 全 自动 视 觉 对 位 系 统 的应 用 ，也 必 然 能 够 进 一 步 实 现 全 自动 丝 网 印 刷 。
软件开发 ・ Ｓ ｏ ｆ ｔ ｗａ ｒ ｅ Ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ
丝 网印刷全 自动视觉对位系统 的设计与实现
文／ 宋珩 田原
控制 。 丝 网 印 刷 既 可 以 进 行 平 面 印 刷 ， 也 可 以 进 行 曲 面 印 刷 ， 而 且 能够在各种 的承 印物上 进行印刷 ， 因此 其 又 被 成 为 万 能 印 刷 。 丝 网 印刷 的应 用 范 围非常 广， 随着丝 网印刷技 术 的进 一 步发展 ，全 自 动 视 觉对 位 系 统 开 始 逐 步 应 用 丝 网印厣Ｊ 中， 大大提 高 了丝 网 印刷 质 量。本 文通 过对 丝 网印刷 全 自 动视 觉对位 系统 的设计进行 分析， 以期 更好 的满足丝 网印刷需求。
用此 系统，能够实现丝 网印刷 的精确定位 ，这 也就能够降低 印刷过程 中的事故发生率 ，保证 印刷质量。在未来 的发展过程 中，应 当加强对 全 自动视觉对位系统的研 究，尤其是针对机械 视觉系统和运动平台，不断优化这 两大要 素， 进一步提高丝网印刷精度，从而 更好的满 足丝
网 印刷 质 量 及 效 率 需 求 。
过程 中的各项工艺需求；网框部主要是进行丝 【 关键词 】丝 网印刷 全 自动视觉对位 系统 设
计 分 析
网印刷 的部件 ，与 印刷过程息息相关 ；升 降系 统则是用于升 降网框 高 了丝

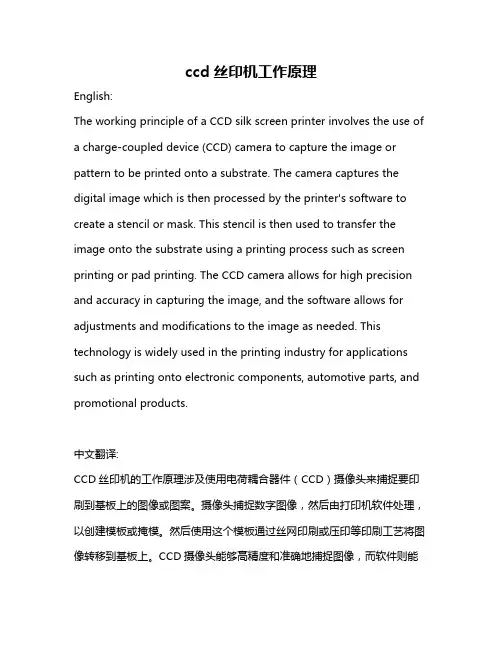

ccd丝印机工作原理
ccd丝印机工作原理English:The working principle of a CCD silk screen printer involves the use of a charge-coupled device (CCD) camera to capture the image or pattern to be printed onto a substrate. The camera captures the digital image which is then processed by the printer's software to create a stencil or mask. This stencil is then used to transfer the image onto the substrate using a printing process such as screen printing or pad printing. The CCD camera allows for high precision and accuracy in capturing the image, and the software allows for adjustments and modifications to the image as needed. This technology is widely used in the printing industry for applications such as printing onto electronic components, automotive parts, and promotional products.中文翻译:CCD丝印机的工作原理涉及使用电荷耦合器件（CCD）摄像头来捕捉要印刷到基板上的图像或图案。
CCD视觉系统在文洲全自动网版印刷机中的应用
地提 高 网版 印刷 的精 度 ，并 且 使操
统 的 内 部 计 算 ，可 以实 现 十 分 强
大 的 控 制 功 能 ，不 仅 可 以一 键 对 版 ，而 且 还 可 以 进 行 手 动 和 数 字 化 微 调 ，此 外 ．还 有 智 能 化 的 基
作 更加 方便 、容 易 ，节省 了 作 人 操
图像 处理 器 是 该 视 觉 系统 的核心 部 分 ，其余 部件 都 与其 连 接 ，ＰＬ Ｃ经 由通 讯模 块 与其 通讯 。 两个 摄像 机
安 装 在 台 面 下 的两 个伺 服 电机 上 ， 因而 可 以由伺 服 电机 带动 在 台面 中
够 带 动 网 版 夹 持 机 构 动 作 的 三 个 步 进 电 机 三 个 电 机 配 合 工 作 既 可 带 动 网 版 夹 持 机 构 沿 长 边 Ｘ轴 方 向移 动 ，又 可 分 别 控 制 两 端 沿
物 传输 到 印刷 台 面上 ，之 后 操作 人
员 站在 台面 上 根 据 网版 与 承 印物 实 际 位 置凭 工 作 经验 手 动 调 节 ，此 种
工 作流 程 不 仅 工 作量 大 ，而 且很 难 保 证 印刷 精 度 。对 上述 现 象 ，北 京
文 洲丝 网 印刷 设 备有 限公 司 在本 设 备 中采 用 了一套ＣＣＤ视 觉系 统 ，在 网 版 下 面设 置 两个 摄 像 机 ，通过 它
版 印 刷 机 的 基 本 结 构 上 增 加 的 一 套
Ｃ Ｄ 觉 辅 助 控 － 系 统 ， 它 可 以 极 大 Ｃ视 ｔ ｊ
置 ，并 采 用 触 摸 屏 操 作 、 ＰＬ Ｃ控
制 相 结 合 的 方 法 自 动 控 制 网 版 运 动 到 理 想 位 置 ，通 过 ＰＬＣ控 制 系
丝印机视觉对位工作原理
丝印机视觉对位工作原理丝印机是一种常用于印刷行业的设备。
其工作原理是利用机械传动和视觉系统实现对丝网和印刷品的对位。
丝印机视觉对位是指通过视觉系统对丝网和印刷品进行检测和调整，使其达到预定的位置和对位要求。
丝印机视觉对位的工作原理主要包括图像采集、图像处理和运动控制三个步骤。
首先是图像采集。
丝印机上通常会安装一个摄像头或者其他类型的传感器，用于采集丝网和印刷品的图像。
这些图像可以通过数字存储或者实时传输到计算机中进行处理。
图像采集可以通过光电传感器、线阵传感器、CCD传感器等技术来实现。
接下来是图像处理。
在图像采集之后，采集到的图像需要经过预处理和分析处理。
预处理包括图像滤波、灰度化、二值化等操作，目的是去除图像的噪声和干扰，并将图像转化为二值图像或者灰度图像。
分析处理主要是通过图像处理算法对丝网和印刷品的图像进行特征提取和判断。
常用的图像处理算法包括边缘检测、直线检测、圆检测、角点检测等。
通过这些算法可以提取到丝网和印刷品的特征点、轮廓、线条等信息。
最后是运动控制。
根据图像处理的结果，计算机可以通过控制丝印机的运动来实现对丝网和印刷品的调整。
运动控制可以通过伺服电机、步进电机等装置来实现。
根据对位的需求，计算机可以控制丝印机在x、y、z方向上的运动，来实现丝网和印刷品的对位调整。
丝印机视觉对位的优势在于其能够实现高精度和自动化的对位调整。
通过图像处理算法和运动控制系统的配合，丝印机可以实时检测和调整丝网和印刷品的位置，提高印刷品的质量和产能。
同时，丝印机视觉对位还可以减少操作员的劳动强度，提高生产效率，降低生产成本。
总的来说，丝印机视觉对位通过图像采集、图像处理和运动控制三个步骤实现对丝网和印刷品的对位调整。
其工作原理包括图像采集、图像处理和运动控制三个方面，通过这些步骤实现对位调整，提高印刷品的质量和产能。
丝印机视觉对位在印刷行业具有重要的应用价值，可以提高印刷品的准确性和稳定性，同时降低人工操作的错误率和劳动强度。
基于CCD视觉系统的丝网印刷套印准精度分析简介-深圳市视清科技有限公司
基于CCD视觉系统的丝网印刷套印准精度分析简介-深圳市视清科技有限公司一、丝网印刷套印误差检测原理套印是用多种颜色的油墨基于同一个参考点印刷叠色图案的印刷技术，印品在印刷过程中需要通过多次着墨才能重现原来的颜色，这就要求每次着色都准确对齐。
若几种颜色没有对准，印出来的印品就会面目全非，即出现了套印误差。
在印刷过程中，是通过检测印品特定位置上的标记来实现套印误差的检测，此标记即通常所说的Mark 线(各色印刷标记线)，在不至于混淆的情况下，也简称为色标。
传统的目视检测效率低下，且容易引入人为误差，而随着社会生产效率的提高，目视检测的弊端也愈来愈明显，而基于机器视觉的智能检测技术已逐渐实用化。
采用机器视觉做在线检测不仅具有精度高、效率高等优点，还可克服传统目视检测的诸多缺点。
二、机器视觉的概述机器视觉就是用机器代替人眼来做测量和判断，即用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。
机器视觉技术最大的特点是速度快、信息量大、功能多。
机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。
机器视觉系统主要由工业级相机，镜头，光源，图像分析和处理软件四部分组成，而这四部分本身都自成一个专业领域，性能和规格相当多，要和应用匹配需要考虑的事情非常多。
然而，每一部分都无法单独决定是否可适用于某一个应用，简单地说，机器视觉的组成由于本身各部分牵涉的专业不同，且对于应用问题的达成不可分割，再加上应用本身有其另一种专业知识，这使得制作出的机器视觉系统的难度增加。
机器视觉系统的优点有：①非接触测量，对于观测者与被观测者都不会产生任何损伤，从而提高系统的可靠性。
CCD视觉对位半自动印刷机
剂 和 润 滑 柔 软 剂 ，适 用 于 纸 张 、纺 织 材 质 ，浆 料 和 黏 合 剂 等 。特 点 ：１ ． 可 以 和 处 理 槽 溶 液 很 好 的兼 容 ； ２． 提 高 吸 水 性 ，产 生 出 色 的 柔 软 性 和 润 滑 性 ；３． 改 善 物 理 强 度 ，持 久 水 洗 ，无 需 特 别 的 催 化 剂 ；４ ． 无
刀 ／回 墨 刀 、 网 版 装 卸 和 网 版 清 洗 方 便 ；８ ． 左 右 网 夹 臂 安 装 版 距 调 节 装 置 ，调 整 方 便 。
一
上 海 景时实业 有 限公司 新推 出两款面 料 柔软剂 。
一
、
ＭＡＧＮＡＳ ｏＦＴ ＨＷ Ｓ 环 氧 聚 合 吸 水 性 柔 软 剂 。 特 性 ：１． 适 合 多种面 料再 湿润 柔软处理
舶 ９ ～ 一 一 一 一 一 一 一 一 黻 露 一 一 一
衅 对 剧 驯 枷 一 一 一 一 一 一 一 蝴 浆 觥 ． 冽 Ｕ Ｐ 一 一
或 者 直 接 用 于 梭 织 布 等 纺 织 面 料 的 光 亮 效 果 印 花 。具 有 以下 特 点 ：１ ． 具 有 玻 璃 的 光 亮 效 果 ，盖 而 后 ，不 会 破 坏 印 花 面 ；２ ． 加 光 后 表 面 爽 滑 ，完 全 不 粘 连 ，手 感 柔 软 ；３ ． 有 非 常 好 的 耐水 洗牢 度 。
邑星
一． 呈 工 ｃ ｌ
弧 ■ 师 撕 ！ ！ － Ｕ
』
预 舰
温 岭 市 三 金 印 刷 机 械 厂 推 出 的 全 伺 服 平 面 网 印 机 ，适 用 于 塑 胶 按 键 、 液 晶 玻 璃 （ ｎｅＤ） 、发 光 片 （ ＥＬ） 、镜 片 视 窗 、有 机 玻 璃 、 导 电薄 膜 电路 、手 机 镜 片 、 电 子 产 品 、精 密 标 牌 、广 告 装 潢 等 高 精 密 平 面 网版 印 刷 ， 特 点 如 下 ：１ ． 立 式 结 构 ，网 版 垂 直 上 下 升 降 ， 印 刷 头 左 右 动 作 ；２． 网 版 升 降 和 印 刷 过 程 采 用 独 立 驱 动 源 ，动 作 协 调 、速 度 稳 定 可 调 ； ３． 全 伺 服 系 统 ，可 编 程 Ｐ ＬＣ控 制 系 统 ； ４．中外 合 资 高 强 真 空 吸 气 泵 ，强 力 真 空 吸 附 ，保 证 多 色 套 色 准 确 ；５ ． 印 刷 平 台 水 平 和 垂 直 方 向 配 附 精 密 微 调 手 柄 ，微 调 精 确 ，套 色 对 版 方 便 ；６． 设 有 手 动 ／半 自 动 ／全 自动 三 种 印 刷 模 式 ， 自动 印 刷 间 接 时 间 数 字 控 制 （ １ ～９ ｓ ） ；７ ．独 立 设 计 的 机 头 升 降 装 置 ，刮 墨
高精度丝网印刷机中自动自动对位系统的应用
高精度丝网印刷机中自动自动对位系统的应用作者：杨倩倩姚竹亭文亦武来源：《科技视界》2015年第07期【摘要】丝网印刷是一种万能印刷术，其应用在很多领域中。
本文将对高精度丝网印刷机中的自动对位视觉系统进行研究，介绍其工作原理，计算UVW平台的运动关系。
【关键词】自动对位系统;机械视觉;UVW平台【Abstract】Screen printing is a universal printing， and it is used in many fields. This article will discuss ;the automatic alignment vision system of a high-precision automatic screen printing machine.Describe how it works and calculate the movement of a UVW computing platform.【Key words】Automatic positioning system; Machine vision; UVW platform0 前言随着高新技术的发展，人们对于丝网印刷的精度有了非常高的要求，比如液晶行业。
本文讨论高精度丝网印刷机应用在液晶行业，实现全自动丝网印刷。
其中，机械自动对位系统就是高精度全自动丝网印刷机的重要组成部分[1]。
机械自动对位系统包括机械视觉系统和运动单位（本设备运动单元为UVW平台）。
1 机器视觉系统机器视觉主要用计算机来模拟人的视觉功能，从客观事物中的图像中提取信息，进行处理并加以理解，然后将之用于实际的检测、测量和控制机器视觉可以看做是人眼的延伸，并且它有一个更重要的特性是具有人脑的部分功能，使得机器向自动化和智能化迈进[2]。
CCD技术（Image Acquisition）、图像处理技术（Image Processing）、图像分析（Image Analysis）是视觉系统的三大要素。
最新CCD对位系统在丝网印刷机应用的解决方案
联系我们
TOOCROWN
Contact Us
东莞市图冠智能科技有限公司 电话：0769-21687563
13929474066（李先生） 传真：0769-21687563 网址： 邮箱：toocrown@ 地址：广东省东莞市南城区周溪工业区众利路84号
•系统概要——融合过程
确定电机
确定对位平台 对位材质
图冠测试
跑台 整定 通信程序编写 结构修改
系统测试
协助 客户
TOOCROWN
系统，而且产量提高，节省人力。
TOOCROWN
2.需要多少人员配合完成系统集成 客户方提供系统工程师一名，通信应用工程师一名（PLC或其它通讯）
TOOCROWN
1.系统硬件采用国外进口配件，系统稳定，对位精度高，性价比优势明显 2.速度快，对位速度小于1s，对位精密，对位精度小于5微米 3.系统集成快，客户将以最快速度用到我们系统 4.开机即可直接工作，简单快捷，及其简便 5.补偿功能，微米级调整，工业级应用 6.防呆功能，无错操作 7.精简按钮，普通工人即可操作 8.界面简洁，美化 9.系统模块可根据客户定制和修改 10客户可根据自己系统，自行购买硬件和软件，搭配我司产品
TOOCROWN
典型应用
TOOCROWN
印刷行业典型应用
IPS6000如何与设备通信
·IPS6000通过PLC和IO模组实现程序和设备的联动
Ready Alignment
TOOCROWN
PLC
IO模组
MOVE OVER
对位平台
一次对位完整信号传输过程
OK NG
工控机
•系统概要——IPS6000十大工业级应用特点
CCD光学视觉对位系统全自动丝网印刷机
CCD光学视觉对位系统全自动丝网印刷机
CCD光学视觉对位系统全自动丝网印刷机
叶洪勋
【期刊名称】《印制电路信息》
【年(卷),期】2000(000)006
【摘要】本文介绍了CCD（光电耦合器件）光学视觉对位系统全自动丝网印刷机。
它的显著特点是具有图像识别定位系统，是高精度、高密度表面安装印制板进行焊膏印刷的重要设备。
【总页数】4页(35-38)
【关键词】光电耦合器件;丝网印刷机;印制电路板;光学视觉对位系统;图像识别定位功能
【作者】叶洪勋
【作者单位】温州欧龙电气有限公司
【正文语种】英文
【中图分类】TN410.5
【相关文献】
1.全自动锡膏印刷机视觉对位原理分析[C], 毛新平; 胡华波; 杨奕庆
/doc/0f493490.html,D视觉系统在文洲全自动网版印刷机中的应用 [J], 张春生
3.鑫金晖新研发全自动CCD影像对位印刷机,提高PCB塞孔效率[J],
/doc/0f493490.html,D视觉对位半自动网版印刷机 [J],
5.自动CCD摄像（视觉对位）网版印刷机 [J],
以上内容为文献基本信息，获取文献全文请下载。
FZ3 在自动对位丝网印刷机上的应用
自动对位丝网印刷机技术说明一、视觉处理平台客户需求：为了实现客户对印刷PCB板对位的高精度要求，在电气和机械上为客户提供整体式打包方案，电气上采用全OMRON系统(FZ3)+CP1H PLC+G伺服）；机械上由经验丰富的工程师精心把关。
经过长期艰苦调试，有效地满足了客户需求，极大地改善了提高工作效率。
客户的具体要求如下：1.对位精度20微米。
2.平台负载600KG。
3.系统通讯方式RS232。
4.提供连接及安装图。
5.镜头可视范围5mm。
6.二十种以上记忆读标方式。
7.中英文界面菜单。
8.所有系统配置符合CE标准。
客户对此款机器的性能非常满意，目前下单20套，图像处理器可采用FZ3或FZ3，以形成不同价位的产品，来满足最终客户的个性需求。
二、系统结构描述与设备工艺分析本平台放置于自动对位丝网印刷机的底部，根据双CCD对位信号来判断目标偏差距离，并使其回到标靶原点。
该平台工作精度为20微米,理想精度10微米，一般对位距离2-3毫米，平台实际行程正负10毫米！同时平台具有相应传感器保护，一旦移动过量可起停止作用，保证平台安全运行。
系统结构如图1所示：FZ3负责图像处理，计算出相机0的原点（x0,y0），相机1的原点（x1,y1），相机0的当前座标（x0`,y0`），相机1的当前座标（x1`,y1`），通RS-232C 通信方式将这些数据传送给CP1H ；CP1H 计算出dx 、dy 和d θ值，然后换算出控制分量分别控制UVW 平台的三轴伺服；NS8屏用于参数设置与方式选择等传统控制。
系统的工作步骤：①基板置于平台之上；②移动上下光源及镜头到上图的位置；③通过上镜头检出丝网上面的mark 作为目标位置；④然后通过上、下镜头检出基板上的mark ，对位到③的目标位置；⑤将上、下镜头移出平台区域，下降丝网，印刷；⑥上升印刷丝网，还原到原有位置，排出基板。
整机的原理方框图如图2所示：UVW 平台的放大结构如图3所示，而UVW 平台正是本控制系统重点介绍的内容。
