架空电力线路组成
架空线路的基本结构及组成
架空线路的基本结构及组成架空输电线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。
如图所示。
图架空输电线路一、导线和避雷线导线是用来传导电流、输送电能的元件。
输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。
采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。
(一)架空导线的排列方式导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见图4—1。
图4-1 导线在杆塔上排列方式示意图导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。
由于我国铝的资源比铜丰富，加之铝和铜的价格差别较大，故几乎都采用钢芯铝线。
避雷线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
避雷线的作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。
(二)导、地线分类导、地线一般可按所用原材料或构造方式来分类。
1、按原材料分类裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等。
铜是导电性能很好的金属，能抗腐蚀，但比重大，价格高，且机械强度不能满足大档距的强度要求，现在的架空输电线路一般都不采用。
铝的导电率比铜的低，质量轻，价格低，在电阻值相等的条件下，铝线的质量只有铜线的一半左右，但缺点是机械强度较低，运行中表面形成氧化铝薄膜后，导电性能降低，抗腐蚀性差，故在高压配电线路用得较多，输电线路一般不用铝绞线;钢的机械强度虽高，但导电性能差，抗腐蚀性也差，易生锈，一般都只用作地线或拉线，不用作导线。
钢的机械强度高，铝的导电性能好，导线的内部有几股是钢线，以承受拉力;外部为多股铝线，以传导电流。
由于交流电的集肤效应，电流主要在导体外层通过，这就充分利用了铝的导电能力和钢的机械强度，取长补短，互相配合。
架空线路如何分类？组成是怎样的？

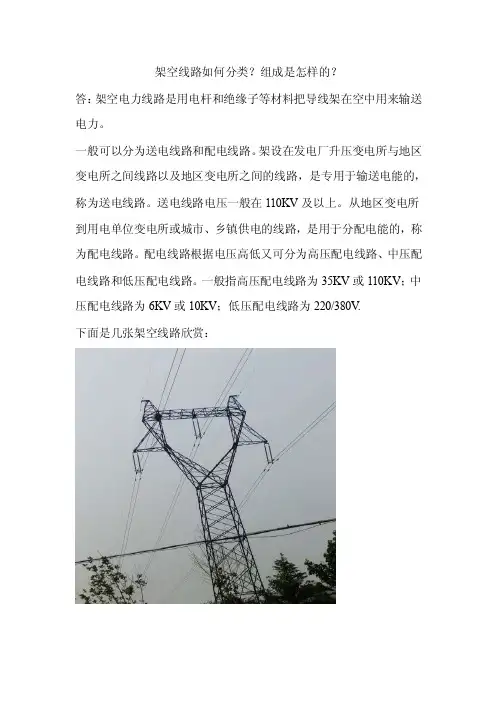

架空线路如何分类？组成是怎样的？
答：架空电力线路是用电杆和绝缘子等材料把导线架在空中用来输送电力。
一般可以分为送电线路和配电线路。
架设在发电厂升压变电所与地区变电所之间线路以及地区变电所之间的线路，是专用于输送电能的，称为送电线路。
送电线路电压一般在110KV及以上。
从地区变电所到用电单位变电所或城市、乡镇供电的线路，是用于分配电能的，称为配电线路。
配电线路根据电压高低又可分为高压配电线路、中压配电线路和低压配电线路。
一般指高压配电线路为35KV或110KV；中压配电线路为6KV或10KV；低压配电线路为220/380V.
下面是几张架空线路欣赏：
从上面的图片可以看出架空电力线路的组成，主要包括杆塔、绝缘子、导线、横担、金具、接地装置及基础等。
其中杆塔有木杆、水泥杆和金属杆三种。
绝缘子有针式、蝶式、悬式以及瓷横担等数种。
导线按材料分主要有铝、铝合金、铜和钢等。
横担主要分为角铁横担、木横担、瓷横担三种。
金具主要有悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、接线金具。
架空线路有哪些组成

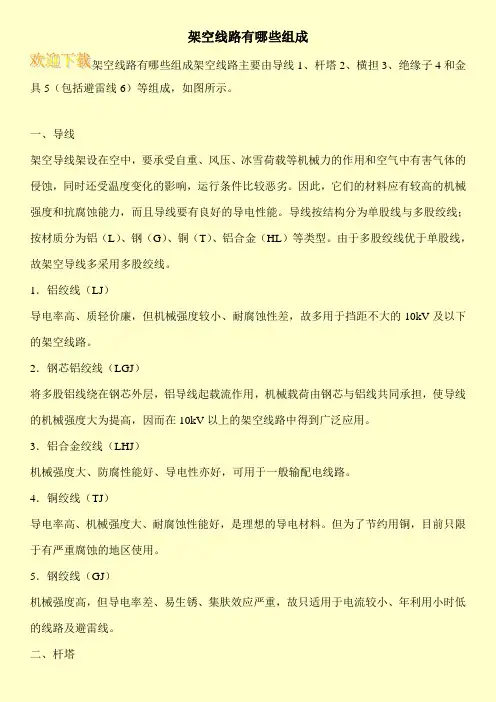

架空线路有哪些组成
架空线路有哪些组成架空线路主要由导线1、杆塔2、横担3、绝缘子4和金具5（包括避雷线6）等组成，如图所示。
一、导线
架空导线架设在空中，要承受自重、风压、冰雪荷载等机械力的作用和空气中有害气体的侵蚀，同时还受温度变化的影响，运行条件比较恶劣。
因此，它们的材料应有较高的机械强度和抗腐蚀能力，而且导线要有良好的导电性能。
导线按结构分为单股线与多股绞线；按材质分为铝（L）、钢（G）、铜（T）、铝合金（HL）等类型。
由于多股绞线优于单股线，故架空导线多采用多股绞线。
1．铝绞线（LJ）
导电率高、质轻价廉，但机械强度较小、耐腐蚀性差，故多用于挡距不大的10kV及以下的架空线路。
2．钢芯铝绞线（LGJ）
将多股铝线绕在钢芯外层，铝导线起载流作用，机械载荷由钢芯与铝线共同承担，使导线的机械强度大为提高，因而在10kV以上的架空线路中得到广泛应用。
3．铝合金绞线（LHJ）
机械强度大、防腐性能好、导电性亦好，可用于一般输配电线路。
4．铜绞线（TJ）
导电率高、机械强度大、耐腐蚀性能好，是理想的导电材料。
但为了节约用铜，目前只限于有严重腐蚀的地区使用。
5．钢绞线（GJ）
机械强度高，但导电率差、易生锈、集肤效应严重，故只适用于电流较小、年利用小时低的线路及避雷线。
二、杆塔。
电力系统基础知识-电力线路
钢芯铝绞线三种，如图所示。
图1-7 裸导线的构造
a）单股线 b）多股绞线 c）钢芯铝绞线
1. 多股绞线的性能优于单股线，所以架空 线路一般采用多股钢芯铝绞线。铝线为载 流部分，钢芯承担主要的机械荷载。 2.为减小220kV及以上输电线路的电晕损耗 或线路电抗，多采用分裂导线或扩径导线。
架空导线的型号有： TJ——铜绞线 LJ——铝绞线，用于10kV及以下线路 GJ——钢绞线，用作避雷线 LGJ——钢芯铝绞线，用于35kV及以上线路 档距：同一线路上相邻两根电杆之间的水平距离称为架空 线路的档距（或跨距）。
电力线路的结构
电力线路按结构可分为架空线路和 电缆线路两大类。 架空线路：将导线架设在室外的杆塔上。 经济，便于架设和维护，但可靠性差。 电缆线路：一般埋于地下的电缆沟或管 道中。可靠性高，造价高。
电力线路的结构
1．架空线路 架空线路主要由导 线、避雷线（即架空地
线）、杆塔、绝缘子和 金具等部件组成，如图 所示。
（1）线夹，用来将导线固定在绝缘子上。 （2）接续金具，用于导线或避雷线的接续。
（3）联接金具，用来将绝缘子组装成串并悬挂在杆塔的 横担上。
（4）保护金具，有防震保护金具和绝缘保护金具两种。防 震金具有护线条、防震锤等；绝缘保护金具有悬重锤等。
和瓷横担三种。
横担的长度取决于线路电压等级的高低、档距的大小、安 装方式和使用地点等。
绝缘子和金具：绝缘子用来使导线与杆塔之间保持足够的绝 缘距离；金具是用来连接导线和绝缘子的金属部件的总称。 常用的绝缘子主要有针式、悬式和棒式三种。 针式绝缘子：用于35kV及以下线路上，用在直线杆塔或小
转角杆塔上。 悬式绝缘子：用于35kV以上的高压线路上，通常组装成绝 缘子串使用（35kV为3片串接；60kV为5片串接；110kV为7 片串接）。 棒式绝缘子：棒式绝缘子多兼作瓷横担使用，在110kV及以 下线路应用比较广泛。
架空线路的分类、构成及主要材料
架空线路的分类、构成及主要材料架空线路的分类、构成及主要材料一、架空线路的分类1.输电线路(又称供电线路)发电厂生产的电能，经升压变压器把电压升高(通常在110kv及以上)通过架空线路或电缆线路输送到距离很远的降压变电站(系统降压站或工厂、矿山专用降压站)，用来输送电能的架空线路或电缆线路称为输电线路。
2.配电线路通过降压变电站把电压变为10kv及以下，然后通过架空线路或电缆把电能输送到各个用户的线路称为配电线路。
3kv~10kv线路称为高压配电线路，又称一次配电线路；1kv及以下(380V/220V)的线路称为低压配电线路。
以下将主要介绍10kv及以下配电线路。
3.直配线路由发电机不经过变压器，直接把10kv电经电缆或架空线路输送给用户的线路称为直配线路。
二、架空线路的构成架空线路主要由避雷线、导线、金具(包括线夹等)、绝缘子、杆塔(包括电杆和铁塔)拉线和基础等元件组成，如图7-1所示。
这些元件的用途如下。
（1）避雷线：用来保护架空线路免遭雷电大气过电压的损害。
往往输电线路不装设避雷线。
避雷线大多采用镀锌钢铰线。
个别线路或线段由于特殊需要，有时采用钢心铝绞线或铝镁合金绞线等良导体。
（2）导线:是线路的主要组成部分,用以传输电流。
一般线路多采用单根导线。
对于超高压大容量输电线路，由于输电容量大，间时为了减小电晕损失和电晕干扰，常采用相分裂导线，每相采用2根、3根、4根或更多甩导线。
（3）金具:用来把导线连接在绝缘子串上，并将绝缘子固定在杆塔上的金属零件。
（4）绝缘子:用来支承或悬吊导线并使导线与杆塔绝缘，它应保证有足够的电气绝缘强度和机械强度。
（5）杆塔:支承导线、避雷线及其辅助设施，并使导线、避雷线、杆塔三者之间保持一定的安全距离（10kv及以下采用电杆）。
（6）拉线和基础:拉线的作用是用来加强电杆的强度和稳定性，平衡电杆受力。
某础适将杆塔固定在地下，以保证杆塔不发牛倾斜或倒塌的设施。
三、主要材料1.导线输电及高压配电线路采用多股裸导线,低压配电架空线路有时使用单股裸铜导线，用电单位厂区内的配电架空电力线路常采用绝缘导线。
架空电力线路组成
架空电⼒线路组成第三章架空电⼒线路组成第⼀节导线和避雷线架空线路的导线、避雷线架设在野外，常年在露天情况下运⾏，不仅经常承受⾃⾝张⼒作⽤，还受各种⽓象条件的影响，有时还会受⼤⽓中各种化学⽓体和杂质的侵蚀。
因此导线和避雷线除了要求有良好的导电性能外，还要求有较⾼的机械强度。
对导线的具体要求，⼀是导电率⾼；⼆是耐热性好；三是机械强度好；四是具有良好的耐振、耐磨、耐化学腐蚀性能；五是质量轻，价格低，性能稳定。
⼀、架空导线的分类1．裸导线（1)铜导线铜导线具有优良的导电性能[γ=53m/（Ω·mm2）]和较⾼的机械强度（σ=382N/ mm2），耐腐蚀性强，铜的密度为9.8g/cm3，是⼀种理想的导线材料。
但由于铜在⼯业上⽤途极其⼴泛，资源少⽽价格⾼，因此，铜线⼀般只⽤于电流密度较⼤或化学腐蚀较严重地区的配电线路。
（2）铝导线铝导线的导电性能和机械强度不及铜导线，铝和铜⽐较，铝的导电系数[γ=32m/（Ω·mm2）]⽐铜⼩1.6倍。
铝的机械强度（σ=157N/ mm2）也⽐较⼩，抗化学腐蚀能⼒也⽐较差。
但铝的质量⼩，铝的密度为2.7g/mm3，并且铝的储量⾼⽽价格低，因此，铝也是⼀种⽐较理想的导线材料。
铝的性质决定了铝线⼀般⽤于档距较⼩的架空配电线路，但在沿海地区或化⼯⼚附近不宜采⽤铝线。
（3）钢芯铝绞线为了充分利⽤铝和钢两种材料的优点以补其不⾜，⽽把它们结合起来制成钢芯铝绞线。
钢芯铝绞线具有较⾼的机械强度，它所承受的机械应⼒是由钢芯线和铝芯共同承担的，并且交流的集肤效应可以使钢芯线中通过的电流⼏乎为零，电流基本上是由铝线传导的。
因此，钢芯铝绞线的导电和机械性能均⽐较良好，适⽤于⼤档距架空电⼒线路。
钢芯铝绞线的结构见图3-1 所⽰。
通型LGJ、轻型LGJQ和加强型LGJJ钢芯铝绞线三种。
普通钢芯铝绞线，铝钢截⾯⽐S L:S G=5.3:6.1;轻型钢芯铝绞线，铝钢截⾯⽐S L:S G=7.6:8.3;图3-1 钢芯铝绞线结构加强型钢芯铝绞线，铝钢截⾯⽐S L:S G=4:4.5;（4）防腐型钢芯铝绞线（LGJF）防腐型钢芯铝绞线（LGJF），其结构形式及机械性能、电⽓性能与普通钢芯铝绞线相同，它可分为轻防腐型(仅在钢芯上涂防腐剂)、中防腐型(仅在钢芯及内层铝线上涂防腐剂)和重防腐型(在钢芯和内外层铝线均涂防腐剂)三种。
架空配电线路的结构介绍
架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。
目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。
本文对架空配电线路的结构做了简单介绍。
关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。
1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。
杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。
杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。
一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。
直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。
直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。
2）耐张杆塔。
又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。
它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。
3）转角杆塔。
用于线路的转角处，有直线和耐张两种。
转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。
4）终端杆塔。
它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。
5）跨越杆塔。
用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。
6）换位杆塔。
用于线路中为改变电容分布，需要更换位置之处。
（2）按架设的回路数分1）单回路杆塔。
在杆塔上只架设一回路的三相线路。
2）双回路杆塔。
在同一杆塔上架设两个回路的--*线路。
3）多回路杆塔。
在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。
《架空电力线路》课件
3 安全设施
为电力线路设置避雷器、 跳闸装置等设备来确保安 全运行。
架空电力线路的发展
1
发展历程
经历了从简单的木质杆到现代化金属支架杆的演变，提高了线路的可靠性和安全 性。
2
未来发展趋势
随着科技的进步，架空电力线路将更加智能化、高效化，并向无人值守、自动化 方向发展。
Байду номын сангаас
结语
通过本课程，我们深入了解了架空电力线路的构造、材料、故障处理、安全以及未来发展趋势。希望大家在日 常生活中能够更加安全地使用电力，并对电力线路有更深入的了解。
架空电力线路的故障
1
常见故障类型
包括断线、短路、电气火灾等，需要及时诊断和修复。
2
故障处理方法
采用维修、更换设备或重新布线等方法来解决不同类型的故障。
架空电力线路的安全
1 安全意识
参与者应时刻注意电力线 路的危险性，严格遵守操 作规范并佩戴必要的防护 装备。
2 安全规范
制定和执行安全标准，包 括线路维护、检修和故障 处理等方面。
导线
导电材料制成的电线，用于将电能从发电站传 输到用户。
垂线
与支架杆相连的电力线路主杆，用于承载导线 与其他设备，并保持适当的距离。
附属设备
用于支持和保护架空电力线路的设备，如绝缘 子、避雷针等。
架空电力线路的材料
导线材料
常见的导线材料包括铜、铝等，具有优良的导电性能和机械强度。
支架杆材料
常用的支架杆材料有镀锌钢、混凝土等，具有抗腐蚀和耐久性。
《架空电力线路》PPT课 件
欢迎大家参加今天的课程！在本课程中，我们将介绍架空电力线路的构造、 材料、故障处理、安全以及未来发展趋势。
架空线路施工
架空线路施工架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。
架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。
1、电杆的安装（1）电杆的定位和挖坑首先根据当地电力部门技术人员到现场确定线路的起点、转角点和终端点的电杆位置，然后定出中间点的电杆位置。
同时，顺线路方向划出长1～1.5 m、宽0.5 m的长方形杆坑线。
直线杆的拉线与线路中心线平行或垂直；转角杆的拉线位于转角的角平分线上（电杆受力的反方向），拉线与电杆中心线夹角一般为45°，现场受地形的限制时，夹角可减小到30°。
杆坑的形状一般分为圆形坑和梯形坑两种。
对于杆身较重、较高及带卡盘或底盘的电杆，为立杆方便，可挖成梯形坑。
杆坑深度随电杆长度和土质好坏而定，一般为杆长的1/6。
混凝土杆的埋入深度可参见下表。
混凝土杆埋入深度为确保坑位正确、尺寸符合要求，杆坑深度偏差不得超过5%，横向偏移不得超过0.1 m。
（2）立杆立杆的方法有汽车起重机立杆、三脚架立杆、倒落式立杆、叉杆立杆等。
汽车起重机立杆比较安全，效率也高，适用于交通方便的地点。
立杆前，先将汽车起重机的钢丝绳结在距电杆底部1/3～1/2处，再在距杆顶500 mm处结3根调整绳。
电杆竖起后，要调整电杆的中心，使其与线路中心的偏差不超过50 mm。
直线杆的轴线应与地面垂直，其倾斜度不得大于电杆梢径的1/4。
（3）主杆校正电杆立好后，四方拉绳掌牢，用吊线头将电杆校正，然后将四方拉绳固定，将电杆洞四周用石头和泥土混合夯实，再用吊线头复校一次。
（4）埋杆当电杆竖起并调整好后，即可用铁锹沿电杆四周将挖出的土填回坑内，边填边夯实。
夯实时，应在电杆两侧交叉进行，以防挤动杆位。
多余的土应推在电杆根部周围，形成土台，最好高出地面300 mm左右。
（5）拉线的制作和安装拉线又称为扳线，用来平衡电杆，使电杆不因导线的拉力或风力等影响而倾斜。
架空线路结构
• （4）V形拉线（丫形拉线）
• 分为垂直 V形和水平 V 形或丫形拉线。主要用在电 杆较高，横担较多，架设线根数较多的电杆上。在 拉力的合力点上下两处各安装一条拉线，其下部则 合为一条。这种称垂直 V形。在 H形杆上则安装成 水平V形。 • （5）弓形拉线 • 为防止电杆弯曲，但又因地形限制不能安装普通拉 线时，则可采用弓形拉线。 • 弓形拉线长度计算： • L=2.12+(杆长-埋深长度-拉线点至杆顶距离) • 倘若设计无规定时，拉线长度可按表计算
由于种种实际情况的限制，不可避免会有一些改变方 向的地点，即转角。
• 承受的荷重除和耐张杆承受荷重相同外， 还承受两侧导线拉力的合力。 • 转角杆的杆顶结构型式要视转角大小、 档距长短、导线截面等具体情况决定， 可以是直线转角型，也可以是耐张转角 型。
4、终端杆D
• 终端杆：在线路的起点和终点的电杆，统称为 终端杆。 • 由于终端杆只在一侧有导线（接户线只有很短 一段或用电缆连接），所以在正常情况下，电 杆要一侧承受线路方向全部导线的拉力，另一 侧由拉线的拉力平衡。其杆顶结构和耐张杆相 似，只是拉线有所不同，一般采用双杆、双横 担，或采用三杆，一杆一相，有时采用铁塔。
杆高（m） 8
9
10
11
12
13
15
埋深（m） 1.5 1.6 1.7 1.8 1.9 2.0 2.3
(三) 导线
• 由于架空配电线路经常受到风、雨、雪、冰等 各种载荷及气候的影响，还受到空气中各种化 学杂质的侵蚀，因此，要求导线应有一定的机 械强度和耐腐蚀性能。 • 架空配电线路常用裸绞线种类有： • 裸铜绞线TJ：具有较高的导线性能和足够的机 械性能，抵抗气候影响及空气中各种化学杂质 的侵蚀性能强，理想的导线。但铜资源少，价 格高。 • 裸铝绞线LJ：导电良好，重量轻，但机械强度 小。 • 钢芯铝绞线 LGJ ：广泛应用于高压架空线路中。 • 铝合金线HLJ：
架空电力线路
物的情况；
(2)树木与导线的距离； (3)土石方开挖爆破、材料货物堆积情况； (4)相邻地段电力、通信、架空索道、管道的架设及
电缆的敷设情况; (5)公路、铁路、机场、码头等大型工程的施工情况 (6)防护区内高大机械及可移动设备的设置情况； (7)沿线附近的污染源； (8)异常灾害，如火灾、洪水、台风、地震等。 • 2．桥梁与道路
(2)隔离开关的刀片和静、动触头是否接触良 好，有无过热变色变形痕迹；
(3)引线、接头有无松动和发热、。 (4)绝缘子、套管的积尘程度和完好情况; (5)台架是否牢固。
7．防雷设施
(1)放电间隙有否变动、烧损； (2)瓷件的积尘程度，有无裂纹、破损现象。 (3)避雷器的动作记录情况; (4)雷电流的观测装置是否完整。
杆塔分类
• 电杆按装置形式和所起的作用分类有： (1)直线杆。用于支持导线、绝缘子、金具等重量，
承பைடு நூலகம்顺风压。直线杆的数量约占全部电杆数的70 ％以上。 (2)跨越杆。用于特殊设施或与弱电线路的相互交叉 跨越处，一般要用加强装置，采用并列双横担固 定导线。 (3)耐张杆。即承力杆，它要承受导线张力，以便于 施工与检修，同时将线路分隔成许多小段，以加 强机械强度，限制故障范围。 (4)转角杆。用于线路转角地点，有直线转角（用于 15’以内的转角）和耐张转角两种。 (5)分支杆。一般用于分支线路。 (6)终端杆。属耐张杆的一种，用于变电站或配变台 的线路起点或受电端的线路终点，它的一侧要承 受全部导线的拉力
8．接地装置
(1)引下线、接地体之间的连接是否牢固； (2)引下线的保护板是否完整； (3)接地线有无锈蚀、断裂情况.
10kV-架空配电线路基本组成及杆上设备详解
10kV-架空配电线路基本组成及杆上设备详解前言电力系统是现代社会不可或缺的基础设施之一，而架空配电线路则是电力系统中重要的一部分。
为了保障电力系统正常运行，必须对架空配电线路的组成以及杆上设备进行详细的了解。
本文将从基本组成和杆上设备两个方面进行详解。
10kV-架空配电线路基本组成一般情况下，10kV-架空配电线路的基本组成由5个部分组成：绝缘子、导线、杆塔、接地设施和附属设施。
以下分别进行详细的解释。
绝缘子绝缘子通常是在杆塔上承载导线的一种装置，其主要作用是支撑导线，同时防止导线带电时与杆塔发生电气接触而导致的电气事故。
绝缘子通常采用陶瓷、玻璃钢等绝缘材料制成，具有良好的绝缘性能。
导线导线是架空配电线路中承载电能传输的主要部分，通常由铜、铝等导电材料制成。
在导线安装过程中，为了防止导线在风中晃动过大，需采用钢丝等材料制成的拉线对导线进行固定。
杆塔杆塔是架空配电线路中承载绝缘子和导线的主要承力结构。
根据杆塔的不同形状和用途，可分为直线杆、跨越杆、转角杆等。
根据杆塔的不同材质，可分为混凝土杆、钢塔等。
接地设施接地设施通常是安装在杆塔附近的地下或地面上的一种装置，其主要作用是为了确保架空配电线路的安全运行。
接地设施采用好的接地方法能有效地减少电气接触事故的发生，从而提高了架空配电线路的安全性。
附属设施附属设施包括接线盒、避雷器、垂挂件等，它们是为了解决架空配电线路中存在的一些特殊问题而设计的。
其中，接线盒主要用于连接导线和绝缘子，避雷器则用于消除雷电影响等。
杆上设备详解为了满足电力系统对架空配电线路的可靠运行，需要在杆塔上安装一些特殊的设备，这些设备被称作杆上设备。
目前，常见的杆上设备主要有绝缘子串、悬垂装置、交流电极、避雷器等，以下对其进行详细的解释。
绝缘子串绝缘子串主要用于支撑导线和防止杆塔带电，其主要结构由多个绝缘子通过金属杆子串联而成。
为了确保绝缘子串的安全可靠，通常采用的是玻璃钢或陶瓷等材料制成的绝缘子。
架空输电线路基础名词及解释
架空输电线路基础名词及解释一、架空输电线路的组成：架空输电线路主要由导线、避雷线、绝缘子（串）、线路金具、杆塔、基础、接地装置几部分组成，部分杆塔还有拉线。
1、导线:悬挂在杆塔上，用于传导电流、输送电能的设备。
它通过绝缘子串悬挂在杆塔上。
2、避雷线：避雷线又称架空地线,悬挂于导线之上.它的作用是防止雷击架空导线，并在架空导线受到雷击时起分流作用，对导线起耦合和屏蔽的作用，降低导线上的感应过电压.3、绝缘子：用来支持或悬挂导线和避雷线，保证导线与杆塔间不发生闪络，保证避雷线与杆塔间的绝缘。
4、线路金具：线路金具是输电线路所用金属部件的总称。
它是用于悬挂、固定、保护、接续架空线或绝缘子以及在拉线杆塔的结构上用于连接拉线的金属器件。
线路金具可以分为线夹、连结金具、接续金具、保护金具、拉线金具等。
5、杆塔：杆塔用来支撑架空线路导线和架空地线及其他附件，并使导线与导线之间、导线和架空地线之间保持一定的安全距离,并保证导线对地面和交叉跨越物之间有足够的安全距离。
6、杆塔基础:杆塔基础的作用是支撑杆塔，传受杆塔所受荷载至大地。
它将杆塔固定于地下，以保证杆塔不发生倾斜、下沉、上拔及倒塌。
7、接地装置：由接地体和接地引下线组成,其作用主要是将雷电流引入大地，保证线路具有一定的耐雷水平。
8、拉线：用来平衡杆塔的横向横向荷载和导线张力，减少杆塔根部的弯矩.它用来加强杆塔的强度，承担外部荷载的作用力,以减少杆塔的材料消耗量，降低杆塔的造价。
二、常见的线路金具类别1、线夹:线夹用来握持架空线。
（1）悬垂线夹:与悬垂绝缘子串相配合使用的线夹。
悬垂线夹的用途是:把导线悬挂、固定在直线杆悬式绝缘子串上，选用U 型螺丝结构.（2)耐张线夹：与耐张绝缘子串相配合使用的线夹。
螺栓型耐张线夹的用途是：把导线固定在耐张、转角、终端杆的悬式绝缘子串上，选用倒装式结构，其优点是尺寸大小、重量轻、配件少、握力大。
2、连接金具：所谓连接金具是用来连接导线与绝缘子,或是连接绝缘子与杆塔横担的金具。
500千伏架空输电线路组成及状态研究
500千伏架空输电线路组成及状态研究摘要：社会经济发展助推了电能需求的增长，而在电力系统中输电占据着重要地位，其中输电线路是输送电能的重要载体，因此了解输电线路的组成及运行状态将极大提高电力系统稳定性及安全性、保证电能可靠传送以及满足民众日益增长的生产生活需求。
关键词：500千伏、电力系统、输电线路、组成500千伏架空输电线路的主要部件有:导线和避雷线（架空地线）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。
1 导线1.1 导线定义：固定在杆塔上输送电流用的金属线。
1.2 导线要求：由于架空输电导线常年在大气环境中运行，受自身重力、拉力以及风、冰、雨、雪和温湿度变化影响。
因此，导线除了有良好的导电率之外，还要有足够的机械强度和防腐性能。
1.3 导线种类：分为铜线、铝线、铝绞线、钢芯铝绞线等。
吉林省交流500千伏输电线路综合考虑载流量、机械性能、电气性能以及经济适用效益等因素，大部分采用LGJ400/35型号四分裂钢芯铝绞线。
1.4 导线排列方式：导线排列方式主要取决于线路的回路数、线路运行的可靠性、杆塔荷载分布的合理性以及施工安装、带电作业方便,并应使塔头部分结构简单, 尺寸小。
单回线路的导线常呈三角形、上字形和水平排列；双回线路有伞形、倒伞形、六角形和双三角形排列，在特珠地段还有垂直排列或三角排列等形式。
吉林省由于地处平原，综合考虑经济性及可靠性，故大部分导线排列方式采取水平排列。
2 地线（避雷线）2.1 地线作用：地线悬挂于杆塔顶部，防止雷电直击导线，并通过接地线与接地体相连，把雷电流引入大地，同时对导线起耦合和屏蔽作用，降低导线上的感应过电压。
2.2 地线保护原理：当雷云放电雷击线路时，因避雷线位于导线的上方，雷首先击中避雷线，并借以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，保护线路绝缘免遭雷电过电压的破坏，起到防雷保护的作用，保证线路安全运行。
2.3 地线材料：一般采用镀锌钢绞线或铝包钢绞线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章架空电力线路组成第一节导线和避雷线架空线路的导线、避雷线架设在野外，常年在露天情况下运行，不仅经常承受自身张力作用，还受各种气象条件的影响，有时还会受大气中各种化学气体和杂质的侵蚀。
因此导线和避雷线除了要求有良好的导电性能外，还要求有较高的机械强度。
对导线的具体要求，一是导电率高；二是耐热性好；三是机械强度好；四是具有良好的耐振、耐磨、耐化学腐蚀性能；五是质量轻，价格低，性能稳定。
一、架空导线的分类1．裸导线（1)铜导线铜导线具有优良的导电性能[γ=53m/（Ω·mm2）]和较高的机械强度（σ=382N/ mm2），耐腐蚀性强，铜的密度为9.8g/cm3，是一种理想的导线材料。
但由于铜在工业上用途极其广泛，资源少而价格高，因此，铜线一般只用于电流密度较大或化学腐蚀较严重地区的配电线路。
（2）铝导线铝导线的导电性能和机械强度不及铜导线，铝和铜比较，铝的导电系数[γ=32m/（Ω·mm2）]比铜小1.6倍。
铝的机械强度（σ=157N/ mm2）也比较小，抗化学腐蚀能力也比较差。
但铝的质量小，铝的密度为2.7g/mm3，并且铝的储量高而价格低，因此，铝也是一种比较理想的导线材料。
铝的性质决定了铝线一般用于档距较小的架空配电线路，但在沿海地区或化工厂附近不宜采用铝线。
（3）钢芯铝绞线为了充分利用铝和钢两种材料的优点以补其不足，而把它们结合起来制成钢芯铝绞线。
钢芯铝绞线具有较高的机械强度，它所承受的机械应力是由钢芯线和铝芯共同承担的，并且交流的集肤效应可以使钢芯线中通过的电流几乎为零，电流基本上是由铝线传导的。
因此，钢芯铝绞线的导电和机械性能均比较良好，适用于大档距架空电力线路。
钢芯铝绞线的结构见图3-1 所示。
通型LGJ、轻型LGJQ和加强型LGJJ钢芯铝绞线三种。
普通钢芯铝绞线，铝钢截面比S L:S G=5.3:6.1;轻型钢芯铝绞线，铝钢截面比S L:S G=7.6:8.3;图3-1 钢芯铝绞线结构加强型钢芯铝绞线，铝钢截面比S L:S G=4:4.5;（4）防腐型钢芯铝绞线（LGJF）防腐型钢芯铝绞线（LGJF），其结构形式及机械性能、电气性能与普通钢芯铝绞线相同，它可分为轻防腐型(仅在钢芯上涂防腐剂)、中防腐型(仅在钢芯及内层铝线上涂防腐剂)和重防腐型(在钢芯和内外层铝线均涂防腐剂)三种。
这种导线用于沿海及有腐蚀性气体的地区。
（5）钢芯稀土铝绞线（LGJX）钢芯稀土铝绞线（LGJX）是20世纪80年代初期广州有色金属研究院和广东台山电缆厂共同研制的节能新产品，其产品规格与GB1179—1983的相同，其特点是在工业纯铝中加入少量稀土金属，在一定工艺条件下制成铝导线，并经上海电缆研究所和电力工业部电力建设研究所等单位检验，其导电性能和机械性能均达到国际电工委员会IEC标准。
（6）钢芯铝合金绞线（HLGJ）钢芯铝合金绞线HLGJ，是先以铝、镁、硅合金拉制成的圆单线，再将这种多股的单线绕着内层钢芯绞制而成。
抗拉强度比普通钢芯铝绞线高40%左右，它的导电率及质量接近铝线，适用于线路大跨越地方。
（7）铝包钢绞线铝包钢绞线GLJ，以单股钢线为芯，外面包以铝层，做成单股或多股绞线。
铝层厚度及钢芯直径可根据工程实际需要与厂家协商制造，价格偏高，导电率较差，适合用于线路的大跨越及架空地段高频通信使用。
（8）镀锌钢绞线镀锌钢绞线的导电性能很差[γ=7.52m/（Ω·mm2）]，但钢绞线的机械强度高（单股钢绞线σ=362N/ mm2，多股钢绞线σ=588～686N/ mm2）由于钢绞线的导电性能很差，不宜用作电力线路导线，它主要用于架空电力线路的避雷线、接地引下线和拉线，以及用作绝缘导线、通信线等的承力索。
2. 绝缘导线（1）绝缘导线优点绝缘导线适用于城市人口密集地区，线路走廊狭窄，架设裸导线线路与建筑物的间距不能满足安全要求的地区，以及风景绿化区、林带区和污秽严重的地区等。
架空配电线路采用绝缘导线替代裸导线所具有的优点①可解决架空配电线路的走廊问题。
②可大幅度降低因外力影响而引发的事故，提高供电可靠性。
③可方便施工，减少维修工作量等。
（2）绝缘导线的绝缘材料目前户外绝缘导线所采用的绝缘材料，一般为黑色耐气候型的聚氯乙烯、聚乙烯、高密度聚乙烯、交联聚乙烯等。
这些绝缘材料一般具有较好的电气性能、抗老化及耐磨性能等，暴露在户外的材料填加有1%左右的碳黑，以防日光老化。
早期户外低压绝缘导线较多采用铜芯或铝芯橡皮线（俗称皮线，型号为BX及BLX），在橡皮绝缘层外缠绕玻璃丝，再包敷沥青，一般用在低压线路、低压接户线、柱上变压器台引线等。
其优点是较柔软，便于在立瓶上折弯固定等；缺点是防止日光老化的沥青不耐磨，沥青脱落后玻璃丝、橡皮迅速老化开裂，耐热性能差等，该类型绝缘导线正在逐渐被淘汰。
这些材料的特点是：①聚氯乙烯（PVC）绝缘材料。
它具有较好的电气、机械性能，对酸、碱有机化学成份性能比较稳定，耐潮湿，阻燃、成本低且易加工等特点。
但PVC同其它绝缘材料相比而言，PVC绝缘材料的介质损失及相对介电系数比较大，绝缘电阻低，耐热性比较差。
PVC的长期允许工作温度不应大于70℃。
因此，PVC绝缘材料一般只适用于低压绝缘导线或集束型绝缘导线的外护套。
②聚乙烯（PE）绝缘材料。
它具有优异的电气性能，相对介电系数及介质损失角正切值在较大的频率范围内几乎不变。
化学稳定性良好，在室温下耐溶剂性好，对非氧性酸、碱的作用性能非常稳定，耐潮湿、耐寒性也比较好。
但PE绝缘材料软化温度比较低，它的长期允许工作温度不应超过70℃。
另外，PE绝缘材料耐环境应力开裂、耐油性和耐气候性比较差，且不阻燃。
③高密度聚乙烯（HDPE）绝缘材料。
它除长期允许工作温度不应超过70℃和不阻燃之外，其它主要电气、机械性能与交联聚乙烯材料接近。
④交联聚乙烯（XLPE）绝缘材料。
它是采用交联的方法将交联聚乙烯的线性分子结构转化为网状结构而形成的。
它的电气性能与聚乙烯接近，耐热性好，其长期允许工作温度为90℃，抗过载能力强，并且XLPE绝缘材料可避免环境应力开裂，机械物理性能比PVC、PE绝缘材料要好。
（3）绝缘导线的分类绝缘导线按电压等级可分为中压绝缘导线、低压绝缘导线；按架设方式可分为分相架设、集束架设。
绝缘导线类型有中、低压单芯绝缘导线、低压集束型绝缘导线、中压集束型半导体屏蔽绝缘导线、中压集束型金属屏蔽绝缘导线等。
1）单芯中压、低压绝缘导线中低压架空绝缘线路一般采用单芯绝缘导线、分相式架设方式，它的架设方法与裸导线的架设方法基本相同。
由于中压线路相对低压线路遭受雷击的几率较高，中压绝缘导线还需要考虑采取防止雷击断线的措施。
低压绝缘导线的结构为直接在线芯上挤包绝缘层，结构见图3-2（a ）；中压绝缘导线的结构是在线芯上挤包一层半导体屏蔽层，在半导体屏蔽层外挤包绝缘层，生产工艺为两层共挤，同时完成，结构见图3-2（b ）。
绝缘导线的线芯一般采用经紧压的圆形硬铝（LY8或L Y9型）、硬铜（TY 型）或铝合金导线（LHA 或LHB 型）。
线芯紧压的目的是为了降低绝缘导线制造过程中所产生的应力，防止水渗入绝缘导线内滞留，特别是对铜芯绝缘导线，易引起腐蚀应力断线。
根据国家试验站的试验结果，在室内灯光的照射下，相同导体截面的绝缘导线的载流量高于裸导线，这是由于绝缘层有利于散热的结果，其原因是：①绝缘导线的散热面积大；②黑色绝缘层增加了热辐射；发热体颜色越黑热辐射系数就越大；③绝缘层的热阻系数较小。
考虑到便于统一规划设计，以及考虑到试验室与实际的差别，夏日短时段暴晒的因素，推荐选用绝缘导线截面可视同裸导线或需增大一级截面。
10kV 绝缘导线的绝缘层分普通绝缘层（厚 3.4mm ）、薄绝缘层（厚2.5mm ）两种。
有关标准中规定薄绝缘型结构不设内半导体屏蔽层，但为了降低电场强度，防止过电压或外物碰触绝缘线时产生局部放电，即使采取 图3-2 绝缘导线结构 （a ） 低压绝缘线； （b ）中压绝缘导线 1—绝缘层；2—导体；3—屏蔽层2.5mm 厚薄绝缘层时，仍以增加内半导体屏蔽层为宜。
采取2.5mm 薄绝缘层的优点为在分相架设时，即满足一定的绝缘水平，又可减轻导线荷载，在同样安全系数下减小导线弧垂，降低造价。
对于非承力绝缘导线，如柱上变压器引线、及利用承力索承力敷设的绝缘导线等，可以采用软铜线做线芯，这类导线的线芯可以不进行紧压。
作为变台引线的中压绝缘导线，宜采用2.5mm 厚的绝缘层，以便于折弯安装固定。
2）低压集束型绝缘导线低压集束型绝缘导线（LV -ABC 型）可分为承力束承载、中性线承载和整体自承载三种方式，见图3-3。
整体自承载的低压集束型绝缘导线的线芯，应采用紧压的硬铝、硬铜或铝合金导线做线芯。
采用承力束或中性线承载的低压集束型绝缘导线，相线可以采用未经紧压的软铜芯做线芯。
3）中压集束型绝缘导线中压集束型绝缘导线（HV -ABC 型），可分为集束型半导体屏蔽、金属屏蔽绝缘导线两种类型， 图3-3 低压集束型绝缘导线结构 （a ）承力束载荷；（b ）中性线载荷；（c ）整体载荷图3-4 中压集束型半导体屏蔽绝缘导线结构图 (a) 带承力束； (b) 自承载 1-导体； 2-半导体绝缘内屏蔽； 3-绝缘体； 4-半导体绝缘外屏蔽； 5-承力束； 6-外护套图3-5 中压集束型金属屏蔽绝缘导线结构图 1-导体；2-半导体绝缘内屏蔽；3-绝缘体；4-绕扎线； 5-半导体绝缘外屏蔽；6-集束屏蔽；7-外护套；8-承力束见图3-4。
①中压集束型半导体屏蔽绝缘导线，可分为承力束承载和自承载两种类型。
②中压集束型金属屏蔽绝缘导线，一般带承力束，见图3-5所示。
二、架空导线的型号1.裸导线型号架空电力线路用裸导线是一种最常用的导线，它的型号是用制造导线的材料、导线的结构和截面积三部分表示的。
其中导线的材料和结构用汉语拼音字母表示，即：“T”表示铜线、“L”表示铝、“G”表示钢线、“J”表示多股绞线或加强型、“Q”表示轻型、“H”表示合金、“F”表示防腐。
例如“TJ”表示铜绞线、“LJ”表示铝绞线、“GJ”表示钢绞线、“LHJ”表示铝合金绞线、“LGJ”表示钢芯铝绞线、“LGJJ”表示加强型钢芯铝绞线、“LGJQ”表示加强型钢芯铝绞线。
导线的截面用数字表示，它的单位为mm2。
例如“LJ-240”表示标称截面为240 mm2的铝绞线。
2.绝缘导线型号绝缘导线的材料和结构特征代号为：“JK”表示架空系列（铜导体省略）；“TR”表示软铜导体；“L”表示铝导体；“HL”表示铝合金导体；“V”表示聚氯乙烯绝缘；“Y”表示聚乙烯绝缘；“GY”表示高密度聚乙烯；“YJ”表示交联聚乙烯；“/B”表示本色绝缘；“/Q”表示轻型薄绝缘结构（普通绝缘结构省略）；承力束为钢绞线时用“（A）”表示。
