六、图层创建与管理
建立建筑图常见图层,共设置有“标题栏”、“尺寸标注”、“辅 助线”、“门窗”、“墙线”、“文字标注”和“轴线”几个图层。
七、对象的选择
单击对象直接选择:当命令行提示“选择对象:”时,绘图区出现 拾取框光标,将光标移动到某个图形对象上,单击,则可以选择与光标 有公共点的图形对象,被选中的对象呈高亮显示。
八、二维视图操作
选择“视图”→“缩放”命令,在弹出的级联菜单中选择合适的命 令,或单击“缩放”工具栏中合适的按钮,或者在命令行中输入ZOOM命 令,都可以执行相应的视图缩放操作。
常见缩放方式:
全部缩放 范围缩放 显示前一个视图 比例缩放 窗口缩放 实时缩放
命令: ZOOM 指定窗口的角点,输入比例因子 (nX 或 nXP),或者 [全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比 例(S)/窗口(W)/对象(O)] <实时>:
四、设置绘图环境
一般来说,如果用户不作任何设置,AutoCAD系统对作图范围没
有限制。用户可以将绘图区看作是一幅无穷大的图纸,但所绘图形的
大小是有限的,因此为了更好地绘图,需要设定作图的有效区域。选
择“格式”→“图形界限”命令,或在命令行中输入LIMITS,可执行
图形绘制界限命令。
命令:LIMITS 重新设置模型空间界限: //系统提示信息 指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>: //用鼠标或者输入坐标值定位左下角点
九、辅助绘图
2. 正交和极轴
正交辅助工具可以帮助 用户绘制平行于X或Y轴的直 线。当绘制众多正交直线时, 通常要打开“正交”辅助工 具。在状态工具栏中,单击 “正交”按钮,即可打开 “正交”辅助工具。当自动 追踪打开时,在绘图区将出 现追踪线(追踪线可以是水平 或垂直,也可以有一定角度) 可以帮助用户精确确定位置 和角度创建对象。

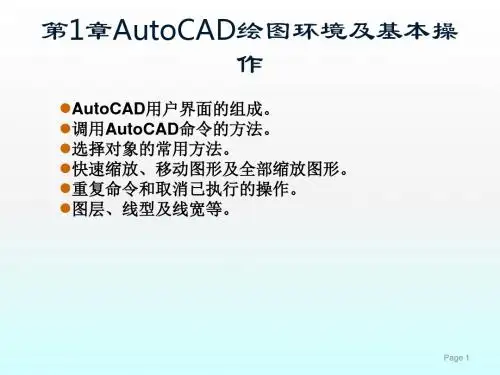

cad建筑制图完整教案ppt课件

cad建筑制图完整教案ppt课件
【选择文件】对话框还提供了图形文件预览功能。用 鼠标左键单击某一图形文件名称,则在预览区域中会 显示该文件的小型图片,这样用户在未打开图形文件 前就能查看其内容。
Page 14
4.输出图形文件 命令启动方法 ● 菜单命令:【文件】/【输出】。 ● 命令:EXPORT。 编辑的文件可以转换成其他格式文件数据供其他软件读取。
单击一点,然后向右拖动鼠标,AutoCAD显示一个实线矩形窗口,让 此窗口完全包含要编辑的图形实体,再单击一点,则矩形窗口中所有 对象(不包括与矩形边相交的对象)被选中,被选中的对象将以虚线 形式表示出来。
Page 17
2.用交叉窗口选择对象 当AutoCAD提示“选择对象”时,在要编辑的图形元素右上角或
该对话框中用户可选择样板文件或基于公制、英制的测量系统, 创建新图形。
Page 10
2.保存图形文件 将图形文件存入磁盘时一般采取两种方式,一种是以当前文件名保存图
形,另一种是指定新文件名并存储图形。 (1)快速保存 命令启动方法 ● 菜单命令:【文件】/【保存】。 ● 工具栏:【标准】工具栏上的 按钮。 ● 命令:QSAVE。 执行快速保存命令后,系统将当前图形文件以原文件名直接存入磁盘,
而不会给用户任何提示。若当前图形文件名是默认文件名且是第一次存 储文件,则弹出【图形另存为】对话框,如图1-11所示,在该对话框中 用户可指定文件的存储位置、文件类型及输入新文件名。
Page 11
(2)换名存盘 命令启动方法 ● 菜单命令:【文件】/【另存为】。 ● 命令:SAVEAS。 执行换名保存命令,将弹出【图形另存为】对话框,
Page 6
6.命令提示窗口 命令提示窗口位于AutoCAD程序窗口的底部。用户从

CAD教学ppt课件全

CAD教学ppt课件全
第一节:简介 第二节:界面 第三节:新建文件
目录 下一张. 上一张 首页
3
第一章:简介、界面、新建文件
计划:
课时:3节 重点:界面、新建文件 要求:1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改: 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项: 1、闭合(C):封闭多段线 2 、 合并(J):将端点连接的线条合并 为一条多段线 3、宽度(W):设置整条多段线的线宽度 4、编辑顶点(E):对线的顶点进行编辑
操作:①执行新建命令 ②在“打开”后面点击“三角按钮”,选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业:
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章:绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章:绘制图形
计划:
课时:15节 重点:绘图 要求:1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令:Line或L 命令位置:1、绘图直线
2、绘图工具栏上的“直线”
绘制方法:1、用鼠标在视图中点击绘制 2、用鼠标确定方向,在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条

auto-cad-2014中文版基本概念、基本操作实用教程(52页)

auto-cad-2014中文版基本概念、基本操作实用教程(52页)

图1-25 动态输入坐标值
图1-26 动态输入长度值
1.4.4 实例——绘制线段
绘制一条20mm长的线段。 操作步骤
命令:LINE↙ 指定第一点:(在屏幕上指定一点)
指定下一点或[放弃(U)]:
图1-27 绘制直线
这时在屏幕上移动光标指明线段的方向,但不要用鼠标左键 单击确认,如图1-27所示;然后在命令行输入20,这样就可 以在指定方向上准确地绘制长度为20mm的线段。
布局是系统为绘图设置的一种环境,包括图样大小、尺寸 单位、角度设定和数值精确度等,在系统预设的3个标签 中,这些环境变量都为默认设置。用户根据实际需要可以 改变这些变量的值,也可以根据需要设置符合自己要求的 新标签。
2.模型
AutoCAD的空间分模型空间和图样空间。模型空间是最常 用的绘图环境,而在图样空间中,可以创建“浮动视口” 的区域,以不同视图显示所绘图形。也可在图样空间中调 整浮动视口并决定所包含视图的缩放比例。如果选择图样 空间,则可打印多个任意布局的视图。
光标的长度默认为屏幕大小的5%,用户可以根据绘图的实 际需要更改其大小。改变光标大小的方法如下。 在绘图窗口中选择工具菜单中的选项命令,屏幕上将弹出 系统配置对话框。打开显示选项卡,在“十字光标大小” 区域中的编辑框中直接输入数值,或拖动编辑框后的滑块, 即可对十字光标的大小进行调整,如图1-3所示。
1 直角坐标法:用点的x、y坐标值表示的坐标。
2 极坐标法:用长度和角度表示的坐标,只能用来表示 二维点的坐标。
(a)
(b)
(c) (d)
图24 数据输入方法
3.动态数据输入
按状态栏上的“DYN”按钮,系统将打开动态输入功能, 可以在屏幕上动态地输入某些参数数据。例如,绘制直线 时,在光标附近会动态地显示“指定第一点”以及后面的 坐标框,当前显示的是光标所在位置,可以输入数据,两 个数据之间以逗号隔开,如图1-25所示。指定第一点后, 系统会动态显示直线的角度,同时要求输入线段长度值, 如图1-26所示,其输入效果与“@长度<角度”方式相同。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
首页 向上 向下 未页 返回
A19的新增功能: l 数据输入和对象选择 ; l 缩放和平移; l 选择对象 ; l 其他图形编辑命令。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.2 典例剖析
1.2.1在AutoCAD2019打开图形
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
右键快捷菜单: 为了更方便执行命令或命令中的选项,从AutoCAD2019
版本开始,提供了一种右键快捷菜单,读者只需要单击菜单 中的命令或命令选项,即可激活相应的功能。根据操作过程 的不同,显示的右键菜单也不同,归纳起来菜有三种形式的 右键快捷菜单:
l 默认模式,即在没有任何命令被执行的前提下或没有对 象被选择的情况下,单击鼠标右键所显示的快捷菜单
l 编辑模式,即在有一个或多个对象被选择的情况下单击 右键出现的快捷菜单。
l 命令模式,即在一个命令执行的过程中,单击鼠标右键 而弹出的右键快捷菜单。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.1本章导学
CAD的英文全称为Computer Aided Design,即计算机 辅助设计。AutoCAD由美国Autodesk公司1982年12月推出 的,是当今世界上较流行的计算机辅助设计软件,犹其在 建筑、机械、汽车等专业运用最多。CAD的应用使设计人 员从繁重的手工绘图工作中解放了出来,能够集中精力进 行创造性的设计,减少了反复修改的工作量,使得原来需 要精细测量和放样的工作得以轻松的解决。至今为止, CAD已经历了十几个版本,从原来“DOS”操作系统下的低 版本逐步发展到适应“视窗”操作系统的高级版本, Autodesk公司始终保持着与时俱进的精神,由R12、R14、 R2000、R2019、R2019、R2019,到现在的R2019,经过多 次的升级换代,AutoCAD的功能得到日益完善和强大,以 更好的满足广大CAD用户的需求。
1.启动AutoCAD2019 启动AutoCAD2019的操作方法与启动Windows下其他程序的方 法基本相同,具体如下:
l 执行“开始”/“程序”/“Autodesk”/“AutoCAD2019”命 令;
l 在桌面上双击AutoCAD2019中文版的快捷图标。
2.打开图形 在AutoCAD2019软件中打开一个图形方法如下: l 执行“文件(F)”菜单/“打开(O)”命令; l 在命令行中输入“Open”打开命令; l 或使用键盘的组合键【Ctrl+O】;
AutoCAD全套建筑图纸设计教程
AutoCAD 2019入门
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
基础知识: AutoCAD软件的背景及运用; 了解相对以往版本的改进; 掌握AutoCAD2019文件的开启及存储。
技能展示:
各种标准工具栏的调出及使用; “设计中心”、“特性”、“工具选项板”及“图纸集 管理器”等在CAD中的运用; 基础绘图命令及编辑命令的使用
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.2.2 认识AutoCAD2019的工作窗口
AutoCAD2019 的 工 作 窗 口 主 要 由 菜 单 栏 、 工具栏、命令行、状态行等几部分组成,其主要 含义将在随堂讲解进行阐述。使用AutoCAD进行 绘制及编辑图形主要就是通过工作窗口中的这几 部分来实现和完成的,接下来将在AutoCAD中命 令的执行方法及操作方法进行详细介绍。命令的 执行方法总结如下: l 单击菜单栏命令 l 单击鼠标右键菜单中的命令或选项 l 单击工具栏上的命令图标 l 在命令行中输入命令或命令选项 l 使用快捷组合键
工具栏图标: 在具体绘制过程中,工具栏是使用频率较高的一种操
作方式,它以形象而又直观的命令按钮代替了那些复杂繁 琐的英文命令形式,不必去记那些复杂的英文命令,只需 单击相应的按钮就可以执行对应的操作。 在命令行中输入命令或命令选项:
使用键盘在命令行中输入命令执行操作,如绘制直 线命令,需在命令行中输入“LINE”后,敲击键盘 【Enter】键或单击鼠标右键确定执行命令。通常使用命 令缩写或简写来节省操作时间,如“LINE”直线命令, 只需在命令行中直接输入“L”后,敲击键盘【Enter】键 或单击鼠标右键确定执行命令即可。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.3随堂讲解
1.3.1安装AutoCAD2019
学习AutoCAD2019,首先得在系统中安装这个软件,应首先 了解其在安装软件时对所用计算机的配置要求,操作系统要 求为:Microsoft Windows XP Professional、Microsoft Windows Home、Microsoft Windows XP Tablet PC或Microsoft Windows 2000 SP4;浏览器为Microsoft Internet Explorer6.0 Service Pack 1(IE6.0SP1) ;硬件部分要求:Pentium(R)Ⅲ 800Mhz或以上, 内存为512MB。详细可参看安装盘中的系统要求内容。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.2.3关闭图形
关闭AutoCAD2019绘制的图形,方法如下: l 在命令行直接输入“Quit”退出命令; l 或使用键盘组合键【CTRL+Q】; l 或直接单击视窗右上角的“ ”按钮;系统自动弹出如
图1-8所示的对话框,根据提示操作后关闭AutoCAD2019软件 。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
菜单栏命令: 在默认状态下,AutoCAD2019的制图命令按其功能分为
11种形式的菜单,所有命令都分别排列在这些菜单中。当 鼠标指针指向菜单命令时,该项自动凸起,单击鼠标左键, 即可展开下拉菜单,在下拉菜单中的命令选项上单击鼠标 左键即可执行该命令。菜单的选择有以下两种方式: l 通过单击菜单名称展开下拉菜单,然后再单击下拉菜 单中的命令将其激活。 l 按下键盘上的【ALT】键,并输入菜单名称列表带有下划 线的字母,如按下【ALT+F】组合键,将弹出“文件(F)” 下拉菜单,配合键盘上的上下方向键选择需要执行的命令, 然后敲击【Enter】键即可激活选择的命令。
