机械设计基础复习题(答案)知识分享
机械设计基础习题及答案
机械设计基础习题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( ) 18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( )20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
机械设计基础试题库及答案
机械设计基础试题库及答案一、选择题1. 下列哪种材料属于塑性材料？A. 碳钢B. 合金钢C. 铝D. 玻璃答案：A2. 在机械设计中，下列哪种方式可以提高连接件的可靠性？A. 增加连接件的尺寸B. 提高连接件的材料强度C. 增加连接件的个数D. 减小连接件的尺寸答案：B3. 下列哪种配合属于过盈配合？A. 间隙配合B. 过盈配合C. 过渡配合D. 紧配合答案：B4. 下列哪种方式可以减小齿轮传动中的噪音？A. 提高齿轮材料硬度B. 提高齿轮加工精度C. 减小齿轮模数D. 增大齿轮齿数答案：B5. 下列哪种机构属于速度传递机构？A. 齿轮机构B. 蜗轮蜗杆机构C. 曲柄摇杆机构D. 凸轮机构答案：B6. 下列哪种方式可以提高弹簧的弹性？A. 增加弹簧丝径B. 增加弹簧圈数C. 提高弹簧材料弹性模量D. 减小弹簧丝径答案：C7. 下列哪种联轴器具有弹性？A. 刚性联轴器B. 弹性联轴器C. 无弹性联轴器D. 挠性联轴器答案：B8. 下列哪种方式可以减小滑动摩擦？A. 增大接触面粗糙度B. 减小接触面粗糙度C. 增大接触面压力D. 减小接触面压力答案：B9. 下列哪种润滑方式属于人工润滑？A. 油浴润滑B. 压力润滑C. 飞溅润滑D. 脂润滑答案：D10. 下列哪种因素会影响轴承的寿命？A. 轴承材料B. 轴承尺寸C. 载荷大小D. 以上都对答案：D二、填空题1. 机械设计中，设计压力是指在______条件下，容器顶部的压力。
答案：正常操作2. 基本尺寸是指在机械设计中，尺寸的______。
答案：最小极限尺寸3. 下列哪种配合属于过渡配合？A. 间隙配合B. 过盈配合C. 过渡配合D. 紧配合答案：C4. 下列哪种机构属于动力传递机构？A. 齿轮机构B. 蜗轮蜗杆机构C. 曲柄摇杆机构D. 凸轮机构答案：A5. 弹簧的弹性模量是指弹簧材料的______。
答案：弹性特性6. 下列哪种联轴器具有弹性？A. 刚性联轴器B. 弹性联轴器C. 无弹性联轴器D. 挠性联轴器答案：B7. 滑动摩擦系数是指两个接触面间的______与正压力的比值。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。
A. 传动、传递、传送B. 传递、传动、转矩C. 传动、传递、转动D. 传动、传递、传递答案：C2. 机械设计中，下列哪一项不是机械设计的基本要求（）。
A. 强度B. 刚度C. 寿命D. 重量答案：D3. 机械设计中，下列哪一项不是机械零件的失效形式（）。
A. 断裂B. 磨损C. 腐蚀D. 过载答案：D4. 机械设计中，下列哪一项不是机械零件的常用材料（）。
A. 钢B. 铸铁C. 塑料D. 混凝土答案：D5. 机械设计中，下列哪一项不是齿轮传动的特点（）。
A. 效率高B. 结构紧凑C. 传动平稳D. 噪音大答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响零件的强度（）。
A. 材料B. 尺寸C. 表面粗糙度D. 工作温度答案：ABCD7. 机械设计中，下列哪些因素会影响零件的寿命（）。
A. 材料B. 载荷C. 润滑D. 环境答案：ABCD8. 机械设计中，下列哪些因素会影响零件的刚度（）。
A. 材料B. 尺寸C. 形状D. 载荷答案：ABCD9. 机械设计中，下列哪些因素会影响零件的磨损（）。
A. 材料B. 表面粗糙度C. 润滑D. 载荷答案：ABCD10. 机械设计中，下列哪些因素会影响零件的腐蚀（）。
A. 材料B. 环境C. 温度D. 湿度答案：ABCD三、判断题11. 机械设计中，零件的强度越高，其寿命就越长。
（）答案：×（错误）12. 机械设计中，零件的刚度越高，其变形就越小。
（）答案：√（正确）13. 机械设计中，零件的重量越轻，其强度就越低。
（）答案：×（错误）14. 机械设计中，零件的表面粗糙度越低，其疲劳寿命就越长。
（）答案：√（正确）15. 机械设计中，零件的润滑条件越好，其磨损就越小。
（）答案：√（正确）四、简答题16. 简述机械设计中，零件的失效形式有哪些？答案：机械零件的失效形式主要包括断裂、磨损、变形、腐蚀等。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。
机械设计基础复习题(答案)
机械设计基础复习题一、填空题3.零件是制造的基本单元，构件是运动的基本单元。
4.普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。
5. 轴承6210，其类型是深沟球轴承，内径是50 mm。
6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显着。
8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ，机构传动性能愈好。
11.平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。
12.曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。
14.普通平键联接传递动力是靠__侧__面。
15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击，引起机构强烈的振动。
16.螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。
18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。
23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。
24. 齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ。
28. 螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松，而止动垫片防松属_ 机械防松。
29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2。
30.按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴。
34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架。
35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大，使机构的工作情况变坏。
36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。
37．平键的截面尺寸应按轴径d 从键的标准中查取，键的长度L可参照轮毂宽度从标准中选取。
机械设计基础试题及答案
机械设计基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”是指：A. 俯视图、侧视图、透视图B. 正面图、背面图、侧面图C. 俯视图、主视图、左视图D. 正视图、侧视图、仰视图答案：C2. 以下哪个不是机械设计中常用的材料？A. 钢B. 铝C. 塑料D. 玻璃答案：D3. 在机械设计中，静载荷与动载荷的主要区别在于：A. 载荷大小B. 载荷方向C. 载荷是否随时间变化D. 载荷作用的物体类型答案：C4. 机械设计中，以下哪个不是常用的传动方式？A. 齿轮传动B. 链传动C. 皮带传动D. 液压传动答案：D5. 以下哪个因素不是影响机械零件疲劳寿命的主要因素？A. 材料的疲劳强度B. 载荷的循环次数C. 零件的几何形状D. 零件的制造成本答案：D二、简答题1. 简述机械设计中使用材料的基本要求。
答：机械设计中使用材料的基本要求包括：足够的强度和刚度，以承受预期的载荷；良好的韧性和塑性，以适应冲击和变形；良好的耐磨性和耐腐蚀性，以延长使用寿命；良好的加工性能，以便于制造和装配；以及合理的成本效益比。
2. 解释什么是应力集中，并举例说明其在机械设计中的影响。
答：应力集中是指在材料的某些局部区域，由于几何形状、材料不连续性或载荷方式的变化，导致应力值远高于平均应力的现象。
例如，孔、缺口或锐角等几何特征都可能导致应力集中。
在机械设计中，应力集中会增加零件的疲劳破坏风险，因此设计时应尽量避免这些特征或采取相应的措施来降低其影响。
三、计算题1. 一个直径为100mm的圆杆，承受一个垂直于杆轴的拉力F=10kN。
如果材料的许用应力为150MPa，试计算该圆杆的安全性。
答：首先计算圆杆的截面积A，A = π * (D/2)^2 = π * (0.1m / 2)^2 ≈ 0.00785m²。
然后计算圆杆的应力σ，σ = F / A =10,000N / 0.00785m² ≈ 1,272,727Pa。
机械设计基础复习资料答案
机械设计基础复习资料答案在机械设计学习中，基础知识的掌握非常重要。
如果基础不扎实，那么在进阶学习时将会遇到很大的困难。
复习时，不仅要做习题，还要熟悉解题方法。
以下是一些机械设计基础习题的答案，希望对大家的学习有所帮助。
1. 如果一个滑块通过一根不可拆卸销连接到一根转动的手柄，那么这个手柄的剪切强度如何计算？答案：使用剪切的传送理论来计算主要的内部剪切力。
剪切强度应该是由手柄的几何形状和组成材料的剪切强度确定的。
通常，这个强度被离心在极端位置上最大值的原则证明。
2. 机械零部件的公差是什么？答案：公差是生产和制造机械零件时允许的最小和最大尺寸之间的差距。
在机械零件设计中，公差被用来解决制造过程中各种条件的不确定性。
公差设计可确定失效机会并增加了零部件的适应性和互换性，对于出现问题和校准测试也有很大帮助。
3. 游程和步距有什么区别？答案：游程是指导螺杆在一圈中的线长度，这取决于导螺杆的长度和螺纹数。
步距是指导螺杆周围两个相邻螺纹的距离。
游程和步距是螺旋结构的重要参数，这些参数决定了螺杆的尺寸和传动稳定性。
4. 粘度和摩擦有什么联系？答案：粘度和摩擦都是表示物体间接触特性的量，但它们的侧重点不同。
粘度被用来量化流动物质的内部耗散，并且密切相关于分子速度和密度之间的相互作用。
相反，摩擦是指物体表面间当两个物体相对运动时的抵抗力量。
当物体直接接触并运动时，摩擦通常会增加其粘度。
5. 解析图形学对机械设计有什么用处？答案：解析图形学是研究对象表现良好的图形表示和处理的领域。
在机械设计中，解析图形学被用于创建和处理数字模型和CAD模型，并提高设计的可视化能力和合理分析问题的能力。
在实际设计中，解析图形学提供了可靠的功能，使其将设计从概念到生产的所有过程中保持一致性。
以上是机械设计基础复习资料答案的五篇随笔，现在你应该已经对这些问题有了更深入的了解。
学习机械设计，针对基础知识重点掌握，加深对解题方法的理解，这样才能更好的理解机械设计的内在原理和概念。
机械设计基础复习题及答案
=3×7-2×9 -1
= 2
其中点C、G为复合铰链，点B为局部自由度，EF为虚约束
因为机构自由度数等于原动件数，所以机构有确定的运动；
3、计算机构的自由度，有复合铰链、局部自由度、虚约束的请指出。（其中FI与EH、DG平行且相等，杆DEF与GHI平行且相等）
F = 3n-2PLபைடு நூலகம்Ph
大齿轮齿面硬度<350HBS，在传递动力时__B_____。
A、小齿轮齿面最大接触应力较大
B、两齿轮齿面最大接触应力相等
C、大齿轮齿面最大接触应力较大
D、接触应力与齿数、材料有关，不一定哪个大
10、一对渐开线直齿圆柱齿轮正确啮合的条件是B。
A、齿轮的模数和齿距分别相等B、两齿轮的模数和压力角分别相等
A、由小逐渐到大B、由大逐渐到小
C、由小逐渐到大再到小D、始终保持定值
7、渐开线的弯曲程度取决于B的大小。
A、分度圆B、基圆C、齿顶圆D、齿根圆
8、一对渐开线齿廓啮合时，啮合点处两者的压力角A
A、一定相等B、一定不相等
C、与齿轮传动比有关D、与基圆半径有关
9、一对相互啮合的渐开线减速齿轮传动，小齿轮齿面硬度>350HBS，
32、滚动轴承的额定寿命是指同一批轴承中____A____的轴承所能达到的寿命。
A、90% B、95% C、50% D、99%
33、30307型号滚动轴承的内径d应该是_______ B _____mm
A、70B、35C、30D、7
二、判断题
1、（×）键的高度和宽度根据轴上零件轮毂宽度来定。
2、（×）齿轮传动中，当材料相同时，小齿轮和大齿轮的弯曲强度也相同。
C、防止螺纹副的相对转动D、增加螺纹联接的刚度
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、选择题1. 下列哪个是机械设计中常用的材料？A. 木材B. 塑料C. 铝合金D. 纸张答案：C. 铝合金2. 以下哪个单位不是常用的力的单位？A. 牛顿(N)B. 千克(kg)C. 磅(lb)D. 焦耳(J)答案：B. 千克(kg)3. 机械设计中的“CAD”是指什么？A. 计算机辅助设计B. 计算机应用设计C. 计算机模拟设计D. 计算机全息设计答案：A. 计算机辅助设计4. 以下哪种工艺不是常见的机械加工工艺？A. 钻削B. 锻造C. 咖啡壶D. 铣削答案：C. 咖啡壶5. 机械设计中常用的连接方式是什么？A. 焊接B. 激光切割C. 三维打印D. 美工刀答案：A. 焊接二、填空题6. 第一种简单机械是_____________。
答案：杠杆7. 用螺旋线装饰的曲线简直是_____________。
答案：旋塞8. 木料没有什么特别的能逃避__ __的关注。
答案：渡船9. 油性笔和铅笔，常见的文具用品。
淌的笑了，讽刺意味十分_____________。
答案：狼狈10. 下列哪种不利于机械传动？答案：积木三、简答题11. 请简要介绍常见的机械设计制图软件。
答：常见的机械设计制图软件包括AutoCAD、SolidWorks、CATIA 等，它们可以帮助设计师创建三维模型、进行装配设计、进行仿真分析等，是机械设计中不可或缺的工具。
12. 请简要解释机械设计中的“加工精度”是什么意思？答：加工精度是指加工零件时所能达到的最高精度水平，通常用尺寸公差和形位公差来表示。
加工精度的高低直接影响到零件的使用效果和性能。
四、解答题13. 请设计一个简单的杠杆系统，使一个重物在不借助外力的情况下平衡悬挂。
答：这是一个开放性问题，学生可以根据自己的理解和知识设计出符合要求的杠杆系统，重点在于理解杠杆的平衡条件和力的作用原理。
14. 请分析一个机械设计中常见的零件的受力情况，并说明如何选择合适的材料和加工工艺。
机械设计基础》习题及答案
机械设计基础》习题及答案机械设计基础复题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。
(√)2.机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
(√)3．若力的作用线通过矩心，则力矩为零。
(√)4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
(×)5．带传动中，打滑现象是不可避免的。
(√)6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
(√)7．标准齿轮分度圆上的齿厚和齿槽宽相等。
(√)8．平键的工作面是两个侧面。
(√)9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
(√)10．螺纹中径是螺纹的公称直径。
(×)11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
(√)12．在运动副中，高副是点接触，低副是线接触。
(√)13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
(√)14．加大凸轮基圆半径可以减少凸轮机构的压力角。
(√)15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15.(√)16．周转轮系的自由度一定为1.(√)17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
(√)18．代号为6205的滚动轴承，其内径为25mm。
(√)19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
(√)20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
(√)二、填空题1．直齿圆柱齿轮的正确啮合条件是齿数相等，模数相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为导程。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的最小直径加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
5．要将主动件的连续转动转换为从动件的间歇转动，可用凸轮机构。
6．轴上零件的轴向固定方法有轴肩、轴环等。
《机械设计基础》复习辅导及答案
静力学重点知识点：了解杆件受力产生变形的五种形式。
力矩、力偶的概念。
机件受力的分析图。
1. 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M。
关于固定端处横截面A－A上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。
C2.图示带缺口的直杆在两端承受拉力F P作用。
关于A－A截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。
D3.工程构件要正常安全的工作，必须满足一定的条件。
下列除 D 项，其他各项是必须满足的条件。
A. 强度条件B. 刚度条件C. 稳定性条件D. 硬度条件4.机械是机器和机构的总称。
(√)5.由于零力杆不承受力，所以是无用杆，它的存在与否对桁架结构没有影响。
(×)6.力偶各力在其作用平面内的任意轴上投影的代数和都始终等于零。
(√)7.作用在同一平面内的四个力，它们首尾相连构成一封闭的四边形，则此力系一定是平衡力系。
(×)8.作用力与接触面公法线之间的夹角称作摩擦角。
(×)9.强度是构件抵抗破坏的能力。
（√）10.刚度是构件抵抗变形的能力。
（√）11.在保持力偶矩不变的前提下，力偶可在同一平面内，或相互平行的平面内任意移动，不改变力偶对刚体的作用效果。
（√）12.理论应力集中因数只与构件外形有关。
（√）13.任何情况下材料的弹性模量E都等于应力和应变的比值。
（×）14.矩形截面杆扭转变形时横截面上凸角处切应力为零。
（√）15.影响构件持久极限的主要因素有：构件形状、尺寸、表面加工质量和表层强度。
（√）16.影响构件持久极限的主要因素有：构件形状、尺寸、表面加工质量和应力大小。
（×）模块一平面机构的运动简图重点知识点：机构、自由度、高副、低副、局部自由度、复合铰链、虚约束，各种机构简图、自由度的计算机构要能运动，自由度必须大于零。
在平面机构中有一个低副就引进两个约束。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。
A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。
A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。
A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。
A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。
A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。
A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。
A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。
A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。
（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。
（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。
通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、单项选择题1. 机械设计中，以下哪个因素是影响零件疲劳强度的主要因素？A. 材料的强度B. 零件的形状C. 零件的表面粗糙度D. 零件的尺寸答案：C2. 以下哪个不是机械设计中常用的润滑方式？A. 油膜润滑B. 固体润滑C. 液体润滑D. 摩擦润滑答案：D3. 在机械设计中，以下哪个不是齿轮传动的特点？A. 传动比准确B. 结构紧凑C. 噪音大D. 效率高答案：C4. 以下哪个不是滚动轴承的基本类型？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D5. 机械设计中，以下哪个不是联轴器的作用？A. 传递扭矩B. 补偿两轴的相对位移C. 改变传动方向D. 减少振动和冲击答案：C二、多项选择题6. 机械设计中，以下哪些因素会影响零件的疲劳强度？A. 材料的强度B. 零件的形状C. 零件的表面粗糙度D. 零件的尺寸答案：ABC7. 机械设计中，以下哪些是齿轮传动的优点？A. 传动比准确B. 结构紧凑C. 噪音大D. 效率高答案：ABD8. 以下哪些是滚动轴承的特点？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：ABC9. 机械设计中，以下哪些是联轴器的作用？A. 传递扭矩B. 补偿两轴的相对位移C. 改变传动方向D. 减少振动和冲击答案：ABD三、判断题10. 机械设计中，零件的表面粗糙度对疲劳强度没有影响。
（对/错）答案：错11. 液体润滑是机械设计中常用的润滑方式之一。
（对/错）答案：对12. 齿轮传动的噪音通常比滑动轴承大。
（对/错）答案：错13. 联轴器不能用于改变传动方向。
（对/错）答案：对四、简答题14. 简述机械设计中，提高零件疲劳强度的措施有哪些？答案：提高零件疲劳强度的措施包括：选择合适的材料、优化零件的形状设计、提高零件的表面质量、采用合适的热处理工艺等。
15. 描述机械设计中，滚动轴承和滑动轴承的主要区别。
有答案机械设计基础复习资料
概念题：一、选择题1. 机构具有确定运动的条件是原动构件数 B 机构的活动度(自由度)数。
A 多于B 等于C 少于2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角C 。
A 减小B 不变C 增大3. 在铰链四杆机构中，有可能出现死点的机构是 C 机构。
A 双曲柄B 双摇杆C 曲柄摇杆4．一对标准直齿圆柱齿轮传动，如果安装时中心距a/＞，其传动比i B 。
A 增大B 不变C 减小5．当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用 C 联接。
A 螺栓B 螺钉C 双头螺柱6．带传动工作时产生弹性滑动的主要原因是 BA 带的预拉力不够B 带的紧边和松边拉力不等C 带和轮之间的摩擦力不够D小轮包角太小7．一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较大。
因此宜选择 C 。
A 深沟球轴承B 角接触球轴承C 圆锥滚子轴承8．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的B 倍。
A．1.1 B．1.3 C．1.5 D．1.79．圆柱齿轮传动中，当齿轮直径不变，而减小齿轮的模数时，可以 C 。
A．提高齿轮的弯曲强度B．提高齿面的接触强度C．改善齿轮传动的平稳性D．减少齿轮的塑性变形10．对于开式齿轮传动，在工程设计中，一般 D 。
A．按接触强度设计齿轮尺寸，再验算弯曲强度B．只需按接触强度设计C．按弯曲强度设计齿轮尺寸，再验算接触强度D．只需按弯曲强度设计11．在蜗杆传动中，引进特性系数q的目的是为了 D 。
A．便于蜗杆尺寸参数的计算B．容易实现蜗杆传动中心距的标准化C．提高蜗杆传动的效率D．减少蜗轮滚刀的数量，有利于刀具的标准化12．在减速蜗杆传动中，用 D 来计算传动比i是错误的。
A. B. C. D.13．带传动主要是依靠 C 来传递运动和功率的。
A．带与带轮接触面之间的正压力B．带的紧边拉力C.带与带轮接触面之间的摩擦力D．带的初拉力14．带传动工作时，设小带轮主动，则带内拉应力的最大值应发生在带 C 。
机械设计基础复习资料(08级)部分答案
《机械设计基础》复习资料第一部分分类练习题一. 选择题1. 若两构件组成低副，则其接触形式为（ A ）。
A ．面接触；B ．点或线接触；C ．点或面接触；D ．线或面接触。
2. 四杆长度不等的双曲柄机构，若主动曲柄作连续匀速转动，则从动曲柄将作（ A ）。
A ．周期变速转动；B ．间歇转动；C ．匀速转动；D ．往复摆动。
3. 杆长不等的铰链四杆机构，若以最短杆为机架，则是（ D ）。
A ．曲柄摇杆机构；B ．双曲柄机构；C ．双摇杆机构；D ．双曲柄机构或双摇杆机构。
4. 铰链四杆机构的死点位置发生在( A )A.从动件和连杆共线位置；B.从动件和机架共线位置；C.主动件和连杆共线位置；D.主动件和机架共线位置。
5. 当对心曲柄滑块机构的曲柄为原动件时，机构有无急回特性和死点？ （ C ）A ．有急回特性、有死点；B ．有急回特性、无死点；C ．无急回特性、无死点；D ．无急回特性、有死点；6. 图示凸轮机构的推程运动角是多少？（AB 、CD 为以O 为圆心的圆弧） （ C ）A ．160°；B ．130° ；C ．120°；D ．110°。
7. 在下列凸轮机构中，从动件和凸轮的运动不在同一平面中的是（ D ）。
A ．直动滚子从动件盘形凸轮机构B ．摆动滚子从动件盘形凸轮机构C ．直动平底从动件盘形凸轮机构D ．摆动从动件圆柱凸轮机构 8. 铰链四杆机构中，若最短杆和最长杆长度之和小于其余两杆长度之和，且以最短杆为机架，则机构有（ B ）。
A 、一个曲柄，B 、两个曲柄，C 、无曲柄，D 、可能有一个也可能有两个。
9. 图（a ）为（ B ）；图（b ）为（ D ）。
A. 曲柄滑块机构B. 导杆机构C. 摇块机构D. 定块机构10. 凸轮机构从动件运动规律为等速运动规律时，机构受力（ 2 ）。
①无冲击②有刚性冲击 ③有柔性冲击④ 不确定冲击 11. 图示为凸轮机构在推程中从动件的位移线图，其从动件的运动规律为（ C ）。
《机械设计基础》复习题01及答案
《机械设计基础》复习题01及答案第一篇：《机械设计基础》复习题01及答案一、填空题1两构件通过__点__________或_线___________接触组成的运动副称为高副。
机构要能够动，其自由度必须_____大于零_______。
2满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为_曲柄摇杆机构___________机构，取最短杆为机架时，为__双曲柄__________机构。
3在凸轮机构中，当从动件的运动规律为_等速（简谐）（正弦加速度运动）___________运动时，将出现______刚性（柔性）（无）______冲击。
4V带传动的主要失效形式是_打滑___________和__发生疲劳损坏__________。
5直齿圆柱齿轮作接触强度计算时，取__节点__________处的接触应力为计算依据，其载荷由____一________对齿轮承担。
6斜齿圆柱齿轮的法面模数与端面模数的关系为___mn=mt*cosβ_________（写出关系式）。
7工作时既受弯矩又传递转矩的轴称为_______转_____轴。
传动轴只传递转矩而不承受弯矩，心轴只承受弯矩而不传递转矩，转轴既传递转矩又承受弯矩对于闭式软齿面齿轮传动，主要按⎽⎽齿面接触⎽⎽⎽⎽⎽⎽⎽⎽强度进行设计，而按⎽齿根弯曲⎽⎽⎽⎽⎽⎽⎽⎽强度进行校核，这时影响齿轮强度的最主要几何参数是⎽⎽⎽齿轮直径d⎽⎽⎽⎽⎽⎽。
8一对标准渐开线斜齿圆柱齿轮要正确啮合，它们必须满足⎽⎽⎽模数相等⎽⎽⎽⎽⎽⎽⎽、压力角相等⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽和⎽螺旋角相等方向相反⎽⎽⎽⎽⎽⎽⎽⎽⎽。
9.凸轮机构中，从动件的运动规律取决于_凸轮轮廓__________的形状。
10带轮的基准直径越小，带所产生的弯曲应力越___大________。
11.两构件直接接触并能产生相对运动的活动联接称为__运动副_________。
12.斜齿圆柱齿轮以__法向_________模数为标准模数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

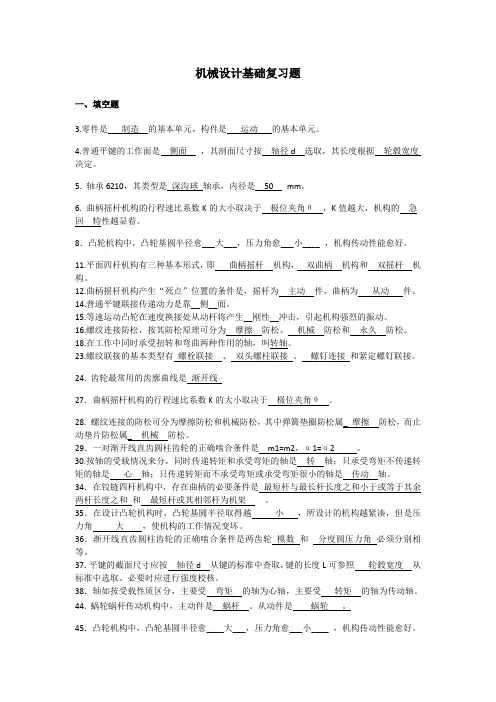

机械设计基础复习题一、填空题3.零件是制造的基本单元，构件是运动的基本单元。
4.普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。
5.轴承6210，其类型是深沟球轴承，内径是50 mm。
6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著。
8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ，机构传动性能愈好。
11.平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。
12.曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。
14.普通平键联接传递动力是靠__侧__面。
15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击，引起机构强烈的振动。
16.螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。
18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。
23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。
24. 齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ。
28. 螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松，而止动垫片防松属_ 机械防松。
29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 。
30.按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴。
34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架。
35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大，使机构的工作情况变坏。
36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。
37．平键的截面尺寸应按轴径d 从键的标准中查取，键的长度L可参照轮毂宽度从标准中选取。
必要时应进行强度校核。
38．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。
44. 蜗轮蜗杆传动机构中，主动件是蜗杆。
从动件是蜗轮。
45．凸轮机构中，凸轮基圆半径愈____大___，压力角愈___小____ ，机构传动性能愈好。
46．一对渐开线齿轮正确啮合条件是 m 和 α 相等。
47.平底垂直于导路的直动推杆盘凸轮机构中其压力角等于 零 。
48、蜗杆传动的中间平面是指通过蜗杆轴线并垂直于蜗轮轴线的平面。
49、标准直齿轮圆柱齿轮的基本参数有 m 、 Z 、 α 。
50、齿轮的失效形式有：轮齿折断、齿面点蚀、塑性变形、齿面磨损。
51、渐开线直齿圆柱齿轮在正变位后与标准直齿轮比较，几何尺寸变化情况是：基圆半径不变 ，分度圆半径 不变 ，分度圆齿厚 增大 ，分度圆齿槽宽 减 小 。
二、选择题1. 渐开线齿轮实现连续传动时，其重合度为 （ D ）A ．ε＜0 B.ε=0 C.ε＜1 D.ε≥13、曲柄摇杆机构中，曲柄为主动件时，____C___死点位置；A 、曲柄与连杆共线时为B 、摇杆与连杆共线时为C 、不存在4、下图所示机构是（ B ）6、带传动在工作中产生弹性滑动的原因是 C 。
A.、带与带轮之间的摩擦系数较小 B 、带绕过带轮产生了离心力C 、带的弹性与紧边和松边存在拉力差D 、带传递的中心距大7、凸轮机构从动件作等速规律运动时（ B ）。
A 、会产生柔性冲击B 、会产生刚性冲击C 、会产生柔性和刚性冲击D 、不会产生冲击9、在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用 C 。
A 、刚性固定式联轴器B 、刚性可移式联轴器C 、弹性联轴器D 、安全联轴器10、滚动轴承内圈与轴颈、外圈与座孔的配合 D 。
A 、均为基轴制B 、前者基轴制，后者基孔制C 、均为基孔制D 、前者基孔制，后者基轴制12．在曲柄摇杆机构中，只有当 D 为主动件时，在运动中才会出现“死点”位置。
A ．连架杆 B. 机架 C. 曲柄 D. 摇杆16、标准渐开线齿轮影响齿轮齿廓形状的是 A 。
A . 齿轮的基圆半径 B. 齿轮的分度圆半径 C. 齿轮的节圆半径17、下述定位方法，不能用于轴上零件轴向定位的是 C 。
A. 轴肩B. 弹簧挡圈C. 平键D. 套筒18、带在工作时产生弹性滑动，是由于____C___。
A ．带不是绝对挠性件B ．带与带轮间的摩擦系数偏低C ．带的紧边与松边拉力不等D ．带绕过带轮产生离心力A 、曲柄摇杆机构B 、双曲柄机构C 、双摇杆机构D 、曲柄滑块机构19、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 C 。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力21、当以摇杆为主动构件时，铰链四杆机构的死点位置出现在（B）位置。
（a）压力角为零度（b）传动角为零度（c）压力角和传动角均为零度b⨯)，是根据什么从标准中选出来的。
（B）22、选择键的截面尺寸(h（a）传递扭矩的大小（b）轴径大小（c）轮毂长度(d) 传递的功率大小24、对于齿面硬度HB≥350的闭式齿轮传动，设计时一般（B）。
（a）先按接触强度条件计算（b）先按弯曲强度条件计算（c）先按磨损条件计算（d）先按胶合条件计算25、一标准直齿圆柱齿轮传动，如果安装中心距a > (d1+d2)/2，其传动比i（C）（a）增大（b）减小（c）不变（d）不能确定b⨯)，是根据什么从标准中选出来的。
（B）26、选择键的截面尺寸(h（a）传递扭矩的大小（b）轴径大小（c）轮毂长度(d) 传递的功率大小28、标准规定直齿锥齿轮的基本参数以（ B ）为标准值。
a、中间平面上的基本参数b、大端参数c、法向参数31．平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做 B 。
A．曲柄摇杆机构 B. 双曲柄机构` C. 双摇杆机构34. 标准渐开线齿轮影响齿轮齿廓形状的是 A 。
A. 齿轮的基圆半径B. 齿轮的分度圆半径C. 齿轮的节圆半径36. 家用缝纫机踏板机构属于 A 。
A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构37.在曲柄摇杆机构中，只有当 D 为主动件时，在运动中才会出现“死点”位置。
A．连架杆 B. 机架 C. 曲柄 D. 摇杆38.一对齿轮要正确啮合，它们的____C___必须相等，A. 直径B. 宽度C. 模数D. 齿数39. 带在工作时产生弹性滑动，是由于___C___。
A．带不是绝对挠性件 B．带与带轮间的摩擦系数偏低C．带的紧边与松边拉力不等 D．带绕过带轮产生离心力40．当曲柄的极位角 C 时，曲柄摇杆机构有急回特性。
A、θ﹤0B、θ=0C、θ﹥0D、θ≠045.平键B20×80 GB/T1096—1979中，20×80是表示 D 。
A、键宽×轴径B、键高×轴径C、键宽×键长D、键宽×键高47.在曲柄摇杆机构中，为提高机构的传力性能，应该（ A ）。
A．增大传动角γB．减小传动角γC．增大压力角αD．减小极位夹角θ48.渐开线标准齿轮的根切现象，发生在（ C ）。
A．模数较大时B．模数较小时C．齿轮较少时D．齿数较多时49.带传动中，弹性滑动（ D ）。
A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免51、带传动在工作中常有张紧轮机构，它的主要作用是 A 。
A.、保证带与带轮之间的摩擦力稳定B、防止带松脱C、减少摩擦力D、使带轮之间的中心距增大52、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 C 。
A、提高强度B、提高刚度C、防松D、减小每圈螺纹牙上的受力55. 与齿轮传动和链传动相比，带传动的主要优点是 A 。
（A）工作平稳，无噪音（B）瞬时传动比稳定（C）摩擦损失小，效率高（D）寿命较长56 斜齿圆柱齿轮的法面模数Mn与端面模数Mt的关系式，应该为（A ）A. Mn=MtCosβB. Mn=Mt/CosβC. Mn=MtSinβD. Mn=MtCosα57、在曲柄摇杆机构中，为提高机构的传力性能，应该（ A ）A.增大传动角γB.减小传动角γC.增大压力角αD.减小极位夹角θ58、下列铰链四杆机构中能实现急回运动的是（B ）A. 双摇杆机构.B. 曲柄摇杆机构C. 双曲柄机构D. 对心曲柄滑块机构59 普通蜗杆分度圆直径的计算式是（ C ）A．d1=M t q B.d1=M n q C.d1=Mq D.d1=MZ160、在曲柄摇杆机构中，为提高机构的传力性能，应该（A ）A.增大传动角γB.减小传动角γC.增大压力角αD.减小极位夹角θ61、机构具有确定运动的条件是（ A. ）A.Ｆ＞０且Ｆ等于原动件个数B. Ｆ＞０且Ｆ不等于原动件个数C.都可以三．简答题1、齿轮的主要失效形式有哪些？轮齿折断、齿面点蚀、塑性变形、齿面磨损、齿面胶合2. 简述标准齿轮的局限性3. 简述铰链杆四杆机构有整转副的条件1）最短杆与最长杆的长度和应小于或等于其余两杆的长度和。
—杆长条件。
2）机架为最短杆或者最短杆的临边；4. 简述轮系的功用1）齿数不能少于最少齿数z min ；2）不适用于中心距不等于标准中心距的场合；3）一对啮合齿轮中，小轮的强度较低。
1）实现较远距离运动传递保证结构紧凑，2）实现大功率传递保证结构紧凑，3）实现分路传动，4)获得大的传动比5)实现变速传动，6)实现换向运动，7)实现运动的合成，8)实现运动的分解5. 简答齿轮设计的准则。
在闭式传动中，对于软齿面（硬度小于350HBS ）齿轮，按接齿面触疲劳强度进行设计，齿根弯曲疲劳强度校核。
对于硬齿面（硬度大于350HBS ）齿轮，按接齿面触疲劳强度进行校核，齿根弯曲疲劳强度设计。
开式（半开式）齿轮传动，按接触疲劳强度进行设计，不必校核齿面触疲劳强度。
6. 带传动的特点。
1）带传动属于挠性传动，传动平稳，噪声小，可缓冲吸振；2）带传动允许有较大的中心距，结构简单，制造、安装和维护较方便，且成本低廉；3）带与带轮间存在滑动，传动比不能严格保持不变；4）过载时，带会在带轮上打滑，从而起到保护其他传动件免受损坏的作用；5）带传动的效率较低，带的寿命一般较短，不宜在易燃易爆的工作环境下工作。
7. 简述标准齿轮的局限性。
1）齿数不能少于最少齿数z min ；2）不适用于中心距不等于标准中心距的场合；3）一对啮合齿轮中，小轮的强度较低。
8. 简答蜗杆传动的特点。
⑴蜗杆传动的最大优点是传动比大，结构紧凑；⑵可制成具有自锁性的蜗杆； ⑶传动平稳，噪声小； ⑷蜗杆传动的主要缺点是效率低；⑸涡轮的造价高；四、计算题1、计算图示机构的自由度，图示机构是否具有确定的运动？（绘有箭头的构件为原动件）A BCD EFG（a ）1（3*4-2*5-1*1） (b) 2（3*7-2*9-1*1）1（3*6-2*8-1*1） 1（3*5-2*7）1（3*7-2*10） 1（3*7-2*10）8、已知一对正确安装的外啮合标准渐开线直齿圆柱齿轮传动，其中心距a=240mm，Z1=20，压力角α＝20º，传动比i12＝5。
