多用电表的原理与使用精心
多用电表的原理和使用
Rx
1、欧姆表的零刻度为什么在最右面？ 2、欧姆表的刻度为什么不均匀？
3、有人说，欧姆表的内阻等于指针半 偏时的外接电阻的阻值(中值电阻）， 这种说法对吗？为什么？
三、欧姆表的使用步骤
• 1.机械调零 • 2.调节选择开关，选择欧姆档 • 3.红黑表笔短接，调节调零旋钮，使表的指针指 向欧姆表的零刻度-----欧姆调零 • 4.测量电阻的阻值：阻值=读数×倍率 • 5.如果指针偏转较大，说明电阻较小，应更换成 小倍率的档，重新进行欧姆调零，再进行测量 • 6.使用结束后，将选择开关调节到OFF档或交流 电压的最大档
四、用欧姆表测电阻须注意！
①选挡接着调零，②换挡重新调零， ③被测电阻隔离，④中值附近读数， ⑤示数要乘倍率，⑥手勿接触表尖， ⑦用毕拨至“交高”（交流电压最高挡）． ⑧要用多电表测量电流或电压值时，只要根据旋 钮指示的量程看表盘相对应的刻度弧线，根据读 数规则，直接读出指针指示的读数即可，而欧姆 表的刻度指示弧线只有一根，读出指针指示的读 数后必须再乘以旋钮指示的挡次倍率，才是电阻 的测量值。
五、多用电表的使用
测直流电压
测直流电流
测二极管正向电阻（左图）和反向电阻（右图）
多用电表的原理
一、多用电表的构造
问题:电压表电流表和欧姆表都有一个表头,能不能
让它们共用一个表头制成一个多用电表呢?
A
A
R1
AR2 BAB NhomakorabeaA
B
A
多量程多用电表内部电路示意图及外形图
E
E
5 4 3 2
1
6
指 针 式 多 用 电 表
A
B
二、欧姆表的原理与使用
E Rg r R1
E E I= = Rg+r+R1+Rx R内+Rx E Rx= I -R内 可见，Rx与Ｉ有着一一 对应的关系，在刻度盘上 标出与Ｉ对应的Rx的值， 就能从刻度盘上直接读出 待测电阻Rx的阻值

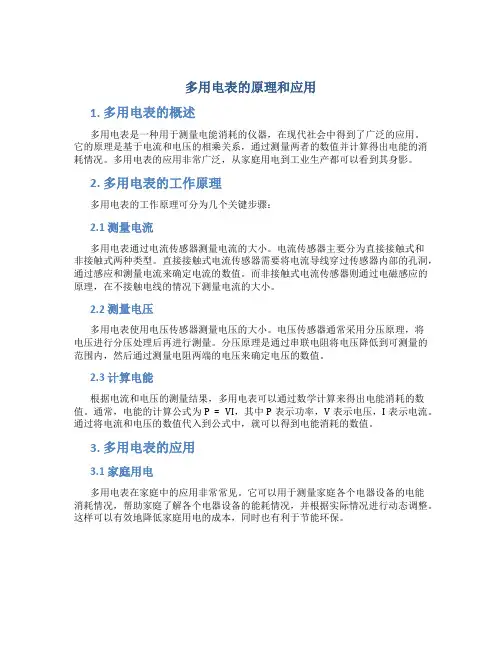

多用电表的原理和应用
多用电表的原理和应用1. 多用电表的概述多用电表是一种用于测量电能消耗的仪器，在现代社会中得到了广泛的应用。
它的原理是基于电流和电压的相乘关系，通过测量两者的数值并计算得出电能的消耗情况。
多用电表的应用非常广泛，从家庭用电到工业生产都可以看到其身影。
2. 多用电表的工作原理多用电表的工作原理可分为几个关键步骤：2.1 测量电流多用电表通过电流传感器测量电流的大小。
电流传感器主要分为直接接触式和非接触式两种类型。
直接接触式电流传感器需要将电流导线穿过传感器内部的孔洞，通过感应和测量电流来确定电流的数值。
而非接触式电流传感器则通过电磁感应的原理，在不接触电线的情况下测量电流的大小。
2.2 测量电压多用电表使用电压传感器测量电压的大小。
电压传感器通常采用分压原理，将电压进行分压处理后再进行测量。
分压原理是通过串联电阻将电压降低到可测量的范围内，然后通过测量电阻两端的电压来确定电压的数值。
2.3 计算电能根据电流和电压的测量结果，多用电表可以通过数学计算来得出电能消耗的数值。
通常，电能的计算公式为P = VI，其中P表示功率，V表示电压，I表示电流。
通过将电流和电压的数值代入到公式中，就可以得到电能消耗的数值。
3. 多用电表的应用3.1 家庭用电多用电表在家庭中的应用非常常见。
它可以用于测量家庭各个电器设备的电能消耗情况，帮助家庭了解各个电器设备的能耗情况，并根据实际情况进行动态调整。
这样可以有效地降低家庭用电的成本，同时也有利于节能环保。
3.2 工业生产在工业生产中，多用电表的应用更加广泛。
它可以用于监测和控制生产线上的电能消耗情况，帮助企业了解生产过程中各个环节的能耗情况。
通过对能耗的实时监测和分析，企业可以采取相应的节能措施，提高能源利用效率，降低生产成本。
3.3 公共领域多用电表还可以应用于公共领域，如商场、学校、医院等。
通过对电能消耗情况的测量和分析，可以帮助相关机构合理调整用电计划，避免电能的浪费和不必要的消耗。

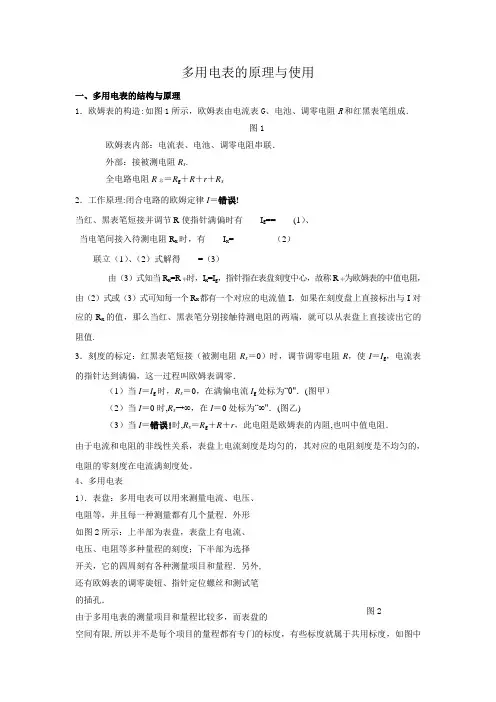

多用电表 的原理与使用(精心整理)
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造:如图1所示，欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x.全电路电阻R总＝R g＋R＋r＋R x2．工作原理:闭合电路的欧姆定律I＝错误!当红、黑表笔短接并调节R使指针满偏时有I g== (1）、当电笔间接入待测电阻R x时，有I x= （2）联立（1）、（2）式解得=（3）由（3）式知当R x=R中时，I x=I g，指针指在表盘刻度中心，故称R中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值.3．刻度的标定：红黑表笔短接（被测电阻R x＝0）时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆表调零．（1）当I＝I g时，R x＝0，在满偏电流I g处标为“0"．(图甲）（2）当I＝0时,R x→∞，在I＝0处标为“∞"．(图乙)（3）当I＝错误!时,R x＝R g＋R＋r，此电阻是欧姆表的内阻,也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外,还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．图2由于多用电表的测量项目和量程比较多，而表盘的空间有限,所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2)．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端,5为电阻测量端,测量时，黑表笔插入“－”插孔,红表笔插入“＋"插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处,并将红、黑表笔分别接入“+”、“—"插孔。
多用电表的使用及原理
多用电表的使用及原理多用电表是一种用来测量电能消耗的仪器。
它广泛应用于各种场合，如家庭、工业、商业和公共设施等。
它的主要作用是帮助人们了解电能的使用情况，并为电费的计算提供依据。
那么，多用电表的使用和原理是什么呢？多用电表的使用非常简单。
一般来说，它由一个数字显示屏和几个按钮组成。
用户只需要将多用电表插入电源插座，然后按下相应的按钮即可开始测量。
多用电表会自动记录电能的消耗情况，并将结果显示在数字屏幕上。
用户可以根据需要选择不同的测量单位，如千瓦时、瓦特等。
多用电表的原理相对复杂一些。
它通过测量电流和电压来计算电能的消耗。
在电路中，电流是电子的流动，而电压则是电子流动的推动力。
多用电表通过在电路中引入一个非常小的电阻来测量电流，然后使用电压传感器测量电压。
通过乘法运算，多用电表可以得出电能的消耗情况。
多用电表的原理基于电能守恒定律。
根据这个定律，电能的消耗等于电流和电压的乘积。
因此，通过测量电流和电压，多用电表可以准确地计算出电能的消耗情况。
这一原理被广泛应用于各种类型的多用电表中，包括智能电表和传统电表。
多用电表的使用有很多好处。
首先，它可以帮助人们了解电能的使用情况，从而更好地管理和控制电能的消耗。
其次，多用电表可以提供准确的电能数据，为电费的计算提供依据。
此外，多用电表还可以监测电能的使用情况，及时发现异常情况，并提醒用户采取相应的措施。
最后，多用电表还可以记录电能的使用历史，为用户提供电能消耗的趋势分析和预测。
然而，多用电表也存在一些限制和局限性。
首先，多用电表只能测量整个电路的总电能消耗，并不能分别测量每个电器的电能消耗。
其次，多用电表的精确度可能会受到一些因素的影响，如温度、湿度和电压波动等。
此外，多用电表的使用需要一定的电力知识和技能，对于一些普通用户来说可能不太方便。
总的来说，多用电表是一种方便实用的电能测量仪器，它的使用和原理相对简单。
通过测量电流和电压，多用电表可以准确地计算出电能的消耗情况。
多用电表的原理和使用方法
多用电表的原理和使用方法一、多用电表的结构和原理（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。
中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”，是用于测交流电压的，其刻度是不均匀的。
多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。
红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。
另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。
二、多用电表的使用方法（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。
数字多用电表的原理和应用
数字多用电表的原理和应用一、引言1.1 背景随着电力系统的发展，传统的机械式电能表逐渐被数字多用电表所取代。
数字多用电表具有精确度高、可编程性强、便于网络通信等优点，逐渐成为电力系统中主要使用的电能计量设备。
1.2 目的本文旨在介绍数字多用电表的原理和应用。
首先，将介绍数字多用电表的基本原理和结构。
然后，将探讨数字多用电表在实际应用中的各种用途和优势。
最后，将对数字多用电表的未来发展进行展望。
二、数字多用电表的原理2.1 基本原理数字多用电表采用了电流互感器将电流和电压转换为低压信号，并采用数字信号处理技术进行计算和显示。
其基本原理是根据电能计量方程计算电能值，并通过液晶显示屏呈现出来。
2.2 结构组成数字多用电表由电流互感器、电压互感器、计算单元和显示单元组成。
电流互感器用于测量电流，电压互感器用于测量电压，计算单元用于计算电能值，显示单元用于显示计算结果。
2.3 工作方式数字多用电表通过将电流和电压转换为数字信号，并进行功率因数、频率、需量等参数的计算，实现对电能的准确计量。
数字多用电表还可以通过通信接口与其他设备进行数据交互和远距离监控。
三、数字多用电表的应用3.1 家庭用电计量数字多用电表可以安装在家庭电路中，用于计量家庭用电量，帮助人们了解和管理自己的用电情况。
数字多用电表还可以通过通信功能与智能家居系统相结合，实现用电的智能化控制和管理。
3.2 工业生产用电管理在工业生产中，数字多用电表可以应用于电力系统的计量和监控。
通过数字多用电表可以精确计量各种设备的能耗情况，帮助企业合理使用电能，控制生产成本，并实现能源的高效利用。
3.3 可再生能源发电计量随着可再生能源的发展，数字多用电表也可以应用于可再生能源的发电计量中。
数字多用电表可以准确测量太阳能光伏发电、风能发电等可再生能源发电的电能输出量，为可再生能源的管理和利用提供数据支撑。
3.4 电网监测和管理数字多用电表具有通信功能，可以与电网监测系统相连接，实现对电网的实时监测和管理。
多用电表的原理及使用__修改上课使用
指针式多用电表的旋钮
二 、 多 用 电 表 的 使 用
机械调零 欧姆调零
档位开关
二 、 多 用 电 表 的 使 用
欧姆表的使用步骤
①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。 ②选挡:测电阻时选择合适的倍率。以使指针指在中 央刻度范围,可用比估计值低1个数量级的倍率,如估 计值为200Ω就应该选×10的倍率。 ③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直 接接触，指针指右侧0刻度)。 ④测量:将红黑表笔接被测电阻两端进行测量。 ⑤读数:将指针示数乘以倍率得测量值。 ⑥将选择开关调至 off 档或交流电压最高档位置。
A-V-Ω
思考与讨论
若旋钮选择的是直流电压2.5V档位，则读数 1.40V ；若旋钮选择的是直流电流 应为____________ 28.0mA 。 50mA档位,则读数应为____________
二 、 多• 用 电 表 的 使 用
多用电表判故障
例. 在如图所示电路的三根导线中，有一根 是断的，电源、电阻器R1、R2及另外两根 导线都是好的，为了查出断导线，某同学 想先将多用表的红表笔连接在电源的正极a， 再将黑表笔分别连接在电阻器R1的b端和 R2的C端，并观察多用表指针的示数，在 下列选挡中，符合操作规程的是（ ） • A. 直流10V挡 B. 直流0.5A挡 • C. 直流2.5V D. 欧姆挡
二 思考与讨论 、 多 1、两同学在使用完多用电表后，将旋钮 用 如图所示放置，哪一位同学习惯比较好？ 电 表 的 使 用
二 思考与讨论 、 多 2、在使用多用电表测电阻时，以下说法 用 正确的是( AB ) 电 A ．使用前，检查指针是否停在“Ω” 的 表 “∞”处 的 使 B．每换一次档位，都必须重新进行电阻 用 调零 C．在外电路中，电流从红表笔流经被测 电阻到黑表笔． D．测量时，若指针偏角较小，应换倍率 较小的档位来测量．
多用电表的原理及其使用
多用电表的原理及其使用一、多用电表表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．表盘如图所示：上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目的标识和量程．另外，还有欧姆表的调零旋钮、机械调零旋钮和表笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．二、原理欧姆表测电阻的原理是闭合电路的欧姆定律，欧姆表内部电路结构如图所示．R为调零电阻，红黑表笔短接，根据闭合电路的欧姆定律有I g=，当红黑表笔之间接有未知电阻R x时，有I=，故每一个未知电阻都对应一个电流值I．我们在刻度盘上刻出不同I对应的R x的值，所测电阻R x即可从表盘上直接读出．由于I与R的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当R x=R g+R+r时，I=，指针半偏，所以欧姆表的内阻等于中值电阻．三、内部结构多用电表是由一个小量程的电流表和若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．如图所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端．四、练习使用多用电表1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“+”、“-”插孔．测电压：4．将选择开关置于直流电压2.5V挡，测1.5V干电池的电压．5．将选择开关置于交流电压250V挡，测220V的交流电压．测电流：6．将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流．测电阻：7．将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置．8．将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．9．将选择开关置于欧姆表的“×100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较然后断开．10．选择适当的量程，测定灯泡、电炉丝和人体的电阻．11．实验完毕拔出红黑表笔，选择开关扳到“OFF”挡或交流电压最高挡．五、用多用电表探索黑箱内的电学元件六、注意事项1．欧姆表刻度盘不同于电压、电流刻度盘（1）左∞右0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合．（2）刻度不均匀：左密右疏．（3）欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）．（4）欧姆表的读数：待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指表盘到的部分，即中央刻度附近．2．多用电表使用的“八大注意”（1）使用前要机械调零．（2）两表笔在使用时，电流总是“红入”、“黑出”．（3）选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．（4）电压、电流挡为量程范围，电阻挡为倍率．（5）刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V专用．（6）测电阻时①待测电阻与电路、电源一定要断开．②两手一定不要同时接触两笔金属杆．③指针指中值附近较准，否则要换挡．④每换一挡必须重新欧姆调零．⑤读出示数要乘以倍率．（7）测电学黑箱时，一定要先用大量程电压挡判其内部有无电源，无电源方可用欧姆挡．（8）使用完毕，选择开关要置于OFF挡或交流电压最高挡，长期不用应取出电池．题型一：对欧姆表的使用的考查例1：某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔短接，进行欧姆调零．随后将图甲中多用电表的黑表笔和2（填“1”或“2”）端相连，红表笔连接另一端．（2）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为15.0kΩ和3.60V．（3）调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0kΩ和4.00V．从测量数据可知，电压表的内阻为12.0kΩ（4）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为9.00V，电阻“×lk”挡内部电路的总电阻为15.0kΩ．分析：（1）欧姆表使用前一定要欧姆调零；（2）红正黑负，电流从红表笔流入电表，从黑表笔流出电表；（3）欧姆表读数等于倍率乘以表盘读数，伏特表读数要估读；（4）欧姆表测量的是外电路的总电阻，由于滑动变阻器被短路，故欧姆表读数即为电压表阻值；（5）由于半偏电流是满偏电流的一半，故欧姆表的中值电阻等于内电阻；根据闭合电路欧姆定律求解电动势．解答：（1）红正黑负，电流从红表笔流入电表，从黑表笔流出电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2；（2）欧姆表读数=倍率×表盘读数=1k×15.0Ω=15.0kΩ；电压表读数为3.60V；（4）由于滑动变阻器被短路，故欧姆表读数即为电压表阻值，为12.0kΩ；（5）欧姆表的中值电阻等于内电阻，故欧姆表1k档位的内电阻为15.0kΩ；根据闭合电路欧姆定律，电动势为：E=U+•r=4V+×15000=9V；故答案为：（1）2；（2）15.0 kΩ，3.60V；（3）12.0kΩ；（4）9.00V，15.0 kΩ．点评：本题关键是明确实验原理，会使用欧姆表和电压表测量电阻和电压，同时能结合闭合电路欧姆定律灵活地列式分析．。
多用电表的原理与使用 优秀课件
RC
1 3 RC
0
多用电表表头:
问题：相对于其他电表，欧姆表的表头有什么特点？ 反刻度、刻度不均匀、左密右疏
二、操作实践——练习使用多用电表
1、多用电表的构造和步骤 2、多用电表的测量
3、多用电表的读数 4、多用电表的使用
【注意事项】
（1）多用电表在使用前，一定要观察指针是否指向电 流的零刻度。若有偏差，应机械调零； （2）合理选择电流、电压挡的量程及欧姆挡的倍率挡， 使指针尽可能指在表盘中央附近； （3）测电阻时，待测电阻要与别的元件断开，切不要 用手接触表笔； （4）换用欧姆档的倍率挡时，一定要重新调零； （5）用欧姆档读数时，注意乘以选择开关所指的倍数； （6）实验完毕，将表笔从插孔中拔出，并将选择开关 置于“OFF”挡或交流电压最高挡。长期不用，应将多 用电表中的电池取出。
如果在刻度盘上直接标出与I对应的 电阻Rx值，就能从刻度盘直接读出 待测电阻Rx的阻值。
欧姆表的刻度值Rx与电流I的关系
Rx
E I
(Rg
r
R0 )
当Rx 0时，电流达到满偏Ig，
E Ig
Rg
r
R0
RC
RX
E IX
E Ig
Ix
0
1 4 Ig
1 2
I
g
3Rx
3RC
+
_S
4、测电阻、直流电流、直流
A
B
电压时，电流流经红、黑表
笔有什么共同特点？ 特点：电流均从红表笔流入多用电表
多用电表测电阻的原理是什么？
测电阻的原理是： 闭合电路欧姆定律
多用电表原理及使用讲解
3、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。
问题：我们都知道，电表只有能够偏转到中值附 近时，测量才比较准确。但现在手头有两个电阻， 一个大约20欧姆，一个大约4000欧姆，为了使 用欧姆表进一步测量，我们应该提供什么样的欧 姆表才能满足要求？
D 、 H 、 F；
A 、 H 、 G、 E
练习2、一多用电表的电阻挡有三个倍率,分别是 ×1、×10、×100.用×10挡测量某电阻时,操作步骤正
确,发现表头指针偏转角度很小,为了较准确地进行测量,
100 挡.如果换挡后立即用表笔连接待测电阻 应换到× ______ 进行读数,那么缺少的步骤是 重新调零 .
3 、测量结束后， 要将选择开关旋 转到交流电压最 大档处或“OFF” 或交流电压最大 处，以保护多用 电表。
测量电阻（欧姆档的使用）：
1）、机械调零：多用电表在使用前，应观察指针是否指电 表的零刻度（即电阻的无穷大处），如果有偏差，调节定位 螺丝，使指针指到零刻度；
2）、选择合适欧姆挡倍率的方法——应使用指针尽量指在 表盘中间位置附近；一般选比被测电阻的估计值低一个数 量级，如估计值为200Ω就应该选×10的倍率。 3）、欧姆调零：选择欧姆档后，先两笔短接进行电阻调零， 然后再将两笔并接在待测电阻两端，进行测量。若调不到零， 更换电池。 4）、换用欧姆挡的另一倍率后，一定要重新进行欧姆调零， 然后再进行测量。 5）、欧姆表的读数：待测阻值为Rx＝表针示数×欧姆档倍率 6）、测量完毕，要把表笔从测试孔中拔出，选择开关应 置于“ＯＦＦ”挡或交流电压最高挡，如果长期不用多用 电表，还应该把电池取出；
多用电表-的原理与使用(精心整理)
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的图2空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
多用电表的原理多用电表的使用说明
多用电表的原理多用电表的使用说明
电流表既可以改装成电压表，又可以改装成量程较大的电流表，也可以改装成欧姆表。
如将它们适当组合起来，它们可以共用一个表头，就成为一个多用电表。
下面对多用电表的定义，用途，分类，使用说明的详细介绍说明。
多用电表的原理多用电表的使用说明
用途
测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
多用电表分类
有普通多用电表和数字式多用电表。
使用说明
使用时要注意量程，不用时要将选择开关旋转到OFF挡或交流电压最高挡或把开关置于欧姆档。
开始测量前需进行机械调零，用螺丝刀旋动表面旋钮，使指针指向零刻度位置
多用表的原理
多用电表是一种多用仪表，一般可用来测量直流和交流电流，直流和交流电压以及电阻等，并且每种测量都有几个量程。
⑴测量直流电流、直流电压的原理和直流电流表、直流电压表的原理相同。
⑵测量电阻。
多用电表的应用及原理
多用电表的应用及原理1. 什么是多用电表多用电表是一种能够同时测量多个电子设备或电路的电力参数的仪表。
它能够提供准确的电流、电压、功率、频率等数据，对于电力管理和能源监测非常有用。
多用电表通常具备多个输入通道，能够同时监测多个电路，使得用户可以更方便地进行电子设备的分析和优化控制。
2. 多用电表的应用多用电表广泛应用于各种行业和领域，以下列举了一些常见的应用场景：•工业生产监测：多用电表可以用于监测工业生产线上的电子设备的能耗情况，帮助企业进行能效管理和能源节约。
•商业建筑管理：多用电表可以用于商业建筑中不同区域或者不同商户的用电情况监测，帮助业主合理分配资源和进行电费结算。
•家庭能源管理：多用电表可以用于家庭的能源管理，帮助用户了解各个电子设备的耗电情况，并进行能源节约。
•研究实验室：多用电表可以用于研究实验室中对电子设备的性能和能耗进行测试和分析。
3. 多用电表的原理多用电表的原理主要基于电力学和电路理论，下面简要介绍几个关键原理：•电流测量：多用电表通过在测量回路中插入低阻抗元件，测量通过该元件的电流来间接计算电路中的电流。
常用的测量方法包括电阻法和电感法。
•电压测量：多用电表通过与电路的测量点之间连接一个高阻抗输入电路，测量通过该电路的电压来间接计算电路中的电压。
常用的测量方法包括电阻分压法和电容分压法。
•功率测量：多用电表可以通过电流和电压的测量值，使用功率因数校正技术计算得到电路的功率。
功率因数校正可以认为是对电路中的功率因数进行修正，使测量结果更加准确。
•频率测量：多用电表可以通过对电压或电流信号进行周期计数，从而测量电路的频率。
频率测量常用的方法有边沿计数法和插值计数法。
4. 多用电表的特点多用电表具有以下特点：•多通道测量：多用电表通常具备多个输入通道，可以同时监测多个电路，提高测量效率。
•高精度测量：多用电表通过采用高精度的电流和电压测量技术，能够提供准确的测量结果。
•数据显示与存储：多用电表一般配备液晶显示屏，可以直接显示测量数据，并具有数据存储功能，可以保存历史数据供后续分析。
1多用电表的原理和应用(最新)
多用电表一、多用电表的基本理论 1、功能多用电表是一种比较常用的电学仪表，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种可测量的电学量又有多个量程. 2、特点其结构简单、使用方便，但是准确度稍低.如下图:3、欧姆挡的设计原理欧姆表是根据闭合电路的欧姆定律设计和工作的.I ＝rR E回路中的电流与电阻存在一一对应关系，这样就可以通过电流表的读数来反映被测电阻的大小. 欧姆表是最直接测电阻的仪表。
但是一般用欧姆表测量只能进行粗测，为下一步的测量提供一个参考依据。
用欧姆表可以测量白炽灯泡的冷电阻。
4、欧姆表的调零（1） 欧姆表内部电路如图所示：表头参数 满偏电流Ig 、内阻 Rg, R 为调零电阻,E 和r 分别是电源的电动势和内阻。
当红黑表笔短接，进行欧姆表调零时，表头指针满偏，根据全电路欧姆定律有:g g EI R R r =++当红、黑表笔间接有未知电阻,x xg xER I R R r R =+++时则故每一个未知电阻都对应一个电流值I ，我们在刻度盘上直接算出与I 对应的x R 的值，所测电阻的值即可从表盘刻度直接读出. 当xg R R R r =++时，12g I I =，指针半偏，所以欧姆表内阻等于R 中。
（2）多用电表内部电路图 表头参数 满偏电流Ig 、内阻 Rg 要求：画出选择开关分别接1、2、3、4、5档位时的等效电路 计算各档位的电流或电压量程写出电阻档的调零和测量的闭合电路欧姆定律的表达式5、欧姆挡测电阻应注意事项（1）由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔（红表笔）流入，从“－”插孔（黑表笔）流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔. （2）要区分开“机械零点”与“欧姆零点”“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮. （3）测量前应根据估计阻值选用适当的挡位.由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大过小都有较大误差，通常只使用表盘中间一段刻度范围（41R 中～4R 中）为测量的有效范围.譬如，J0411型多用电表欧姆挡的R 中＝15 Ω，当待测电阻约为2 k Ω时，则应采用R ×100挡.（4）每变换一次挡位，都要重新进行欧姆调零.（5）由于欧姆挡表盘刻度不均匀，难于估读，测量结果只需取两位有效数字.读数时不要忘记乘上相应挡位的倍率.（6）测量时待测电阻要跟其他元件和电源断开，不然就不能得到准确的测量结果，甚至还可能损坏电表. （7）多用电表使用完毕后，应将选择开关拨离欧姆挡，一般旋至空挡或交流电压最高挡上.（8）使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间的人体电阻将与被测电路并联，改变了电路结构）。
多用电表的使用及原理
多用电表的使用及原理多用电表是一种用于测量电能消耗的设备，也被称为电能表。
它在家庭、工业和商业用电中起着重要的作用。
本文将介绍多用电表的使用和原理。
多用电表的使用非常简单，它通常安装在电路的入口处或用电设备的电源线上。
当电流通过多用电表时，它会记录电能的消耗情况。
用户可以通过多用电表上的显示屏或电子读数来了解电能的使用量。
多用电表的原理基于电流和电压的关系。
当电流通过电路时，会产生一定的电压降。
多用电表通过测量这个电压降和电流的数值来计算电能的消耗。
根据欧姆定律，电压和电流满足以下关系：电压 = 电流× 电阻。
多用电表内部有一个已知电阻，通过测量电压和电流的数值，可以计算出电能的消耗。
多用电表通常有两种类型：机械式和电子式。
机械式多用电表使用电流作用在金属盘片上的力来测量电能的消耗。
当电流通过盘片时，盘片会转动，通过计数盘和指针来显示电能的使用量。
电子式多用电表则使用电子元器件来测量和显示电能的消耗。
它通常具有更高的精度和功能，可以记录电能消耗的峰值、谷值等信息。
多用电表在家庭中的使用非常广泛。
它可以帮助家庭了解电器的能耗情况，从而采取相应的节能措施。
例如，可以通过监测多用电表上的读数，确定哪些电器在待机状态下消耗较多的电能，进而采取措施减少待机功耗。
同时，多用电表也可以帮助家庭计量电能的使用，从而准确地进行电费结算。
在工业和商业领域，多用电表的使用更加广泛。
它可以用于测量整个建筑物或区域的总电能消耗，为电力供应商提供准确的用电数据。
通过监测多用电表上的读数，电力供应商可以进行电能的计费和管理。
此外，多用电表还可以用于监测特定设备或系统的电能消耗，帮助企业进行能源管理和节能改造。
多用电表是一种用于测量电能消耗的设备，它的使用和原理相对简单。
通过测量电流和电压的数值，多用电表可以准确地计算出电能的消耗。
它在家庭、工业和商业用电中都起着重要的作用，帮助用户了解电能的使用量并采取相应的节能措施。
《多用电表的原理与使用》课件
汇报人：可编辑
2023-12-23
多用电表的基本原理多用电表的使用方法多用电表的应用实例多用电表的维护与保养多用电表的发展趋势与展望
01
多用电表的基本原理
电流表工作原理
电流表是利用电流流过线圈产生的磁场来测量电流的。当电流通过线圈时，线圈产生磁场，指针在磁场作用下发生偏转。电流越大，线圈产生的磁场越强，指针偏转的角度越大。
第二步
将多用电表的表笔与被测电路相应端点相接，记录测量结果。
第三步
误差来源
测量工具本身的精度限制。
测量环境的影响，如温度、湿度等。
测量方法的不当或误差操作。
减小误差的方法
选择精度更高的测量工具。
在稳定的条件下进行测量，避免环境因素的干扰。
对测量结果进行多次重复，取平均值以减小随机误差。
CHAPTER
多用电表的应用实例
在物理实验中，多用电表可以用来测量电路中的电流和电压，帮助研究者了解电路的工作状态。
测量电流和电压
通过使用多用电表，可以验证欧姆定律，了解电阻、电流和电压之间的关系。
验证欧姆定律
多用电表还可以用来测量信号的频率和周期，帮助研究者了解信号的特性。
检测照明电路
在家庭装修或维修时，多用电表可以用来检测照明电路是否正常，确保用电安全。
预防故障发生
定期维护和保养可以延长电表的使用寿命，降低更换成本。
延长使用寿命
可能是由于机械磨损或灰尘影响，需要清洗和润滑。
1
2
3
使用干燥的布擦拭电表表面，去除灰尘和污垢。
定期清洁
定期检查电池是否完好，如有问题及时更换。
检查电池
将电表放置在平稳的地方，避免剧烈震动导致内部零件松动或损坏。
多用电表的原理和使用
×1k
（3）现用伏安法测量（1）问中的那个定值电阻Rx 的阻值（约为20~30 Ω ）。所供器材如下： 电压表V（量程0~15V，内阻20 kΩ ）， 电流表A1（量程0~50mA，内阻20 Ω ） 电流表A2（量程0~30mA，内阻4 Ω ） 滑动变阻器R（最大阻值为50Ω，额定电流为1A） 直流电源E（电动势约9V，内阻约0.5 Ω ）,电键K 连线用的导线若干根。 在以上器材中选出适当的器材， V 画出电路图，要求在图上标出 A2 所选器材的符号。 RX R 解如图示
4、用欧姆表判定二极管的好坏： 欧姆表的黑表笔跟表内电池的正极相连。红表笔跟 表内电池的负极相连。 好的二极管正极接黑表笔、负极接红表笔时电阻应 很小，负极接黑表笔，正极接红表笔时电阻应很大， 否则就不是好二极管。 二极管的单向导电性可用来整流(把交流电变成直 流电)、检波、稳压等。 Ω表 Ω表
1.
多用电表的原理和使用
一、欧姆表
1、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。 用欧姆表判别二极管好坏时用到这一点。
三、多用电表的使用
1、测量直流电压 ①、机械调零；
②、选挡：将功能开关旋转到直流电压档；
③、根据待测电压的估计值选择量程，如果难以估测电压值， 应按照从大到小的顺序，先将选择开关旋转到最大量程上测试， 然后再根据测出的数值，重新确定适当的量程再进行测量； ④测量时，用红、黑表笔使多用表跟待测电路并联，注意使电 流从“+”插孔流入多用电表，从“-”插孔流出多用电表，检查 无误后再闭合开关S； ⑤根据档位所指的量程以及指针所指的刻度值，读出电压表的 示数，若选用的量程在表盘上没有对应的刻度，则根据比例关 系读取数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用电表的原理与使用精心Company number【1089WT-1898YT-1W8CB-9UUT-92108】高考物理实验读数练习专题多用电表的原理与使用一、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标图2度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3（背诵）二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
2．选挡：选择开关置于欧姆表“×1”挡。
3．表笔短接欧姆调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。
5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。
6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。
数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，如果所读表盘的最小刻度为1、、等，读数时应读到最小刻度的下一位，若表盘的最小刻度为、、、等，读数时只读到与最小刻度位数相同即可（背诵）误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．5．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．（背诵）二、注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．刻度线有三条：上为电阻专用，中间为电流、电压、交流直流共用，下为交流 V 专用．5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．测电阻时每换一挡必须重新欧姆调零．9．测量时手不要接触表笔的金属部分。
10．合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在5R 中~5R 中的范围）。
若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。
每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率。
11．测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电。
巩固练习：1 (1)用如图所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T .请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准2 如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为______ V.3．某同学利用多用电表测量电阻。
完成下列测量步骤：（1）检查多用电表的机械零点。
（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拔至电阻测量挡适当的量程处。
（3）将红、黑表笔___________，进行欧姆调零。
（4）测电阻时，将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较。
（5）为了得到准确的测量结果，应让电表指针尽量指向表盘___________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。
（6）测量完成后，将选择开关拔向_____________________________位置。
4．用多用电表进行了几次测量，指针分别处于a、b的位置，如图9所示．若多用电表的选择开关处于表格中所指的挡位，a和b的相应读数是多少请填在表格中．图9指针位置选择开关所处挡位读数直流电流100 mA ________mAa直流电压 V________ Vb 电阻×100________Ω5．多用电表表头的示意图如图10所示．在正确操作的情况下：图10(1)若选择开关的位置如a箭头所示，则测量的物理量是______，测量结果为____．(2)若选择开关的位置如b箭头所示，则测量的物理量是________，测量结果为__．(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为__．(4)若选择开关的位置如c箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________.(5)全部测量结束后，应把选择开关拨到____________或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从______色表笔经______插孔流入电表．6．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下：①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零刻度线上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该学生在实验中有哪些操作是错误的(三个错误)错误一：______________________________________________________________；错误二________________________________________________________________；错误三：_______________________________________________________________.(2)如图11所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________V.图117.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么8、下列说法正确的是：A.欧姆表的测量范围是从零到无穷B.用不同档次的欧姆表测量同一个电阻的阻值，误差是一样的C.用欧姆表测电阻时，指针越接近中央时，误差越大D.用欧姆表测电阻时，选不同量程时，指针越靠近右端时，误差越小。
9、（多选）调零后，用“10”挡测量一个电阻的阻值，发现指针偏转角度很小，正确的判断和作法是：A.这个电阻阻值很小B.这个电阻阻值较大C.为了把电阻值测得更准一些，应换用“1”挡重新测量D. 为了把电阻值测得更准一些，应换用“100”挡重新测量10、（多选）用万用表欧姆挡测电阻，下列说法中那些是错误的：A. 测量前必须调零，而且每测一次电阻都要重新调零B. 每次换挡后都必须重新调零C. 待测电阻如果是连在某电路中，应该把它先与其它元件断开，再进行测量D. 两个表笔与待测电阻接触良好才能测得较准，为此应当将两只手分别将两只表笔与电阻两端紧紧的捏在一起11、使用中值电阻是25欧（“1”挡）的万用表测量两个定值电阻（已知它们的阻值越为R1=20欧和R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
A. 转动选择开关使其尖端对准“1K”挡B. 转动选择开关使其尖端对准“100”挡C. 转动选择开关使其尖端对准“10”挡D. 转动选择开关使其尖端对准“1”挡E. 转动选择开关使其尖端对准“OFF”挡F. 将两表笔分别接触R的两端，读出阻值后，随即断开，1的两端，读出阻值后，随即断开，G.将两表笔分别接触R2H.将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
