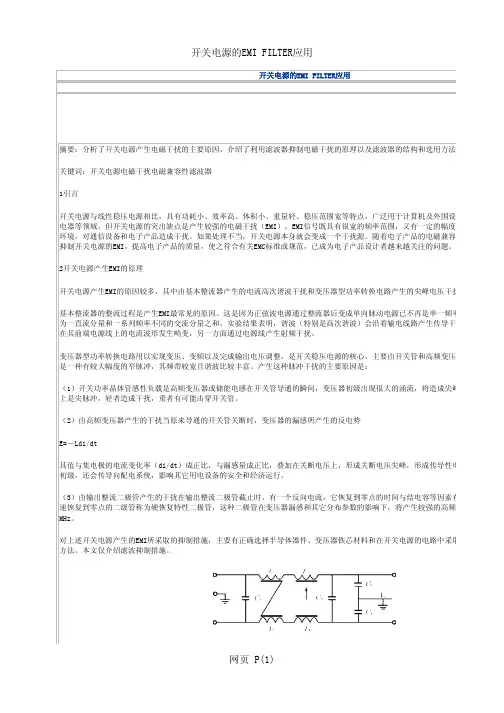

开关电源的EMI FILTER应用

开关电源的EMI FILTER应用

图1开关电源EMI滤波器网络结构图2共模滤波网络结构3抑制开关电源EMI的滤波措施滤波是抑制干扰的一种有效措施,尤其是对开关电源EMI信号的传导干扰和辐射干扰。

任何电源线上传导干扰信号,均可示。

差模干扰在两导线之间传输,属于对称性干扰;共模干扰在导线与地(机壳)之间传输,属于非对称性干扰。

在一小、频率低、所造成的干扰较小;共模干扰幅度大、频率高,还可以通过导线产生辐射,所造成的干扰较大。

因此,欲控制在有关EMC标准规定的极限电平以下,最有效的方法就是在开关电源输入和输出电路中加装EMI滤波器。

开关电源的100kHz。

EMC很多标准规定的传导干扰电平的极限值都是从10kHz算起。

对开关电源产生的高频段EMI信号,只要选择适当为简单的EMI滤波器,就可得到满意的效果。

3 1EMI滤波器的结构及工作原理图1为开关电源EMI滤波器的基本网络结构。

该滤波器是由集中参数元件构成的无源低通网络,其中L1和L2是绕在同一磁环上的2只独立线圈,称为共模电感线圈或共独立的差模抑制电感。

如果把该滤波器一端接入干扰源,负载端接被干扰设备,那么L1和Cy,L2和Cy就分别构成L—E和滤波器,用来抑制电源线上存在的共模EMI信号,使之受到衰减,被控制到很低的电平上。

共模滤波网络结构等效电路如图2所示,它由LCM和Cy组成。

图中右边是开关电源的共模噪声等效电路,并联电容Cp包括布电容及高频变压器初次级间的分布电容;Rp是电流源的并联电阻。

开关电源共模噪声等效电路的源内阻ZSMPS是高阻抗图1中,L1、L2两个线圈所绕匝数相同、绕向相反,使滤波器接入电路后,两只线圈内电流产生的磁通在磁环内相互抵消状态,从而使两只线圈的电感值保持不变。

但是,由于种种原因,如磁环的材料不可能做到绝对均匀,两个线圈的绕制L1和L2的电感量是不相等的,于是,(L1—L2)形成差模电感LDM,它和L3与L4形成的独立差模抑制电感与Cx电容器又组低通滤波器,用来抑制电源线上存在的差模EMI信号。

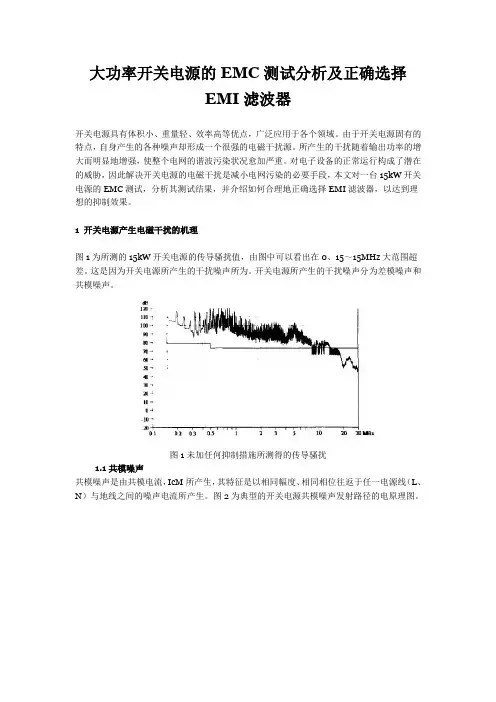

大功率开关电源的EMC测试分析及正确选择EMI滤波器

大功率开关电源的EMC测试分析及正确选择EMI滤波器

大功率开关电源的EMC测试分析及正确选择EMI滤波器开关电源具有体积小、重量轻、效率高等优点,广泛应用于各个领域。

由于开关电源固有的特点,自身产生的各种噪声却形成一个很强的电磁干扰源。

所产生的干扰随着输出功率的增大而明显地增强,使整个电网的谐波污染状况愈加严重。

对电子设备的正常运行构成了潜在的威胁,因此解决开关电源的电磁干扰是减小电网污染的必要手段,本文对一台15kW开关电源的EMC测试,分析其测试结果,并介绍如何合理地正确选择EMI滤波器,以达到理想的抑制效果。

1 开关电源产生电磁干扰的机理图1为所测的15kW开关电源的传导骚扰值,由图中可以看出在0、15~15MHz大范围超差。

这是因为开关电源所产生的干扰噪声所为。

开关电源所产生的干扰噪声分为差模噪声和共模噪声。

图1未加任何抑制措施所测得的传导骚扰1.1共模噪声共模噪声是由共模电流,IcM所产生,其特征是以相同幅度、相同相位往返于任一电源线(L、N)与地线之间的噪声电流所产生。

图2为典型的开关电源共模噪声发射路径的电原理图。

图2 共模噪声电原理图由于开关电源的频率较高,在开关变压器原、副边及开关管外壳及其散热器(如接地)之间存在分布电容。

当开关管由导通切换到关断状态时,开关变压器分布电容(漏感等)存储的能量会与开关管集电极与地之问的分布电容进行能量交换,产生衰减振荡,导致开关管集电极与发射极之间的电压迅速上升。

这个按开关频率工作的脉冲束电流经集电极与地之问的分布电容返回任一电源线,而产牛共模噪声。

1.2差模噪声差模噪声是由差模电流IDM昕产生,其特征是往返于相线和零线之间且相位相反的噪声电流所产生。

1.2.1差模输入传导噪声图3为典型的开关电源差模输入传导噪声的电原理图。

其一是当开关电源的开关管由关断切换到导通时,回路电容C 通过开关管放电形成浪涌电流,它在回路阻抗上产生的电压就是差模噪声。

图3差模输入传导噪声电原理图其二是工频差模脉动噪声,它是由整流滤波电容c 在整流电压上升与下降期问的充放电过程中而产生的脉动电流与放电电流,也含有大量谐波成分构成差模噪声。

开关电源EMI滤波器原理与设计

开关电源EMI滤波器原理与设计

EMI滤波器的分类
按安装位置分类
可以分为输入EMI滤波器和输出EMI滤波器。输入EMI滤波器安装在电源输入 端,用于抑制电网中的电磁干扰;输出EMI滤波器安装在电源输出端,用于抑 制电源对负载的电磁干扰。
按元件分类
可以分为无源EMI滤波器和有源EMI滤波器。无源EMI滤波器主要由电感和电容 组成,有源EMI滤波器则增加了运算放大器等电子元件。
THANKS
感谢观看
工业控制
如PLC、伺服驱动、传感器等。
汽车电子
如发动机控制、刹车控制等。
案例一:某型号电源的EMI滤波器设计
背景介绍
某型号电源在运行过程中出现了严重 的EMI干扰问题。
设计方案
采用EMI滤波器对电源输出端的干扰 进行抑制。
设计细节
根据电源的输出阻抗特性和干扰频率 ,选择合适的滤波器元件和结构。
实验验证
提高效率
优化电路拓扑结构,以提高电源的效率。例如, 采用同步整流、软开关等技术。
降低电磁干扰
合理设计电路拓扑结构,降低开关电源本身产生 的电磁干扰。
改进元件布局和布线
优化元件布局
合理安排各个元件的位置,以减小它们之间的相互干扰。
合理布线
优化线路布局,减小电流回路的大小和复杂度,以降低线路的电 感和电阻。
样品制作阶段
制作滤波器样品,并进行初步 的测试和验证。
批量生产阶段
在生产线上进行批量生产,并 进行持续的测试和验证。
应用现场阶段
在实际使用现场进行应用和验 证,确保滤波器的性能和效果
符合设计要求。
06
开关电源EMI滤波器应用 与案例分析
应用领域
电力电子设备
如电源、逆变器、变频器等。

开关电源EMI滤波器原理与设计研究

开关电源EMI滤波器原理与设计研究
EMI滤波器工作原理
被动式EMI滤波器主要通过电感和电容的组合来实现干扰的吸收和抑制。而主 动式EMI滤波器则通过在信号线上加入特殊的电子器件来消除干扰。
EMI耗
额定电压是EMI滤波器的重要参数之一,它 表示滤波器可以承受的最大电压值。
插入损耗是指EMI滤波器接入电路后,对信 号传输造成的影响。插入损耗越小,说明滤 波器的性能越好。
群时延
温度系数
群时延是指滤波器对信号传输时间的影响。 群时延越小,说明滤波器的传输速度越快。
温度系数是指EMI滤波器在温度变化时,其 性能变化的程度。温度系数越小,说明滤波 器的稳定性越好。
02
开关电源EMI滤波器设计基 础
EMI滤波器电路拓扑结构
1 2
共模滤波电路
用于减小电源线上共模噪声,包括电阻、电容 和电感等元件。
抑制共模噪声
通过采用共模扼流圈等元件,可以抑制共模噪声,提高滤波 器的性能。
抑制差模噪声
采用差模扼流圈等元件,可以抑制差模噪声,提高滤波器的 性能。
EMI滤波器与整流器的配合设计
整流器与滤波器的配合设计
整流器输出的波形对EMI滤波器的性能有很大影响,因此需要合理设计整流 器与滤波器之间的电路连接方式,以减小整流器对EMI滤波器性能的影响。
2023
《开关电源emi滤波器原理 与设计研究》
目录
• 开关电源EMI滤波器概述 • 开关电源EMI滤波器设计基础 • 开关电源EMI滤波器优化设计 • 开关电源EMI滤波器性能评估 • 开关电源EMI滤波器设计实例 • 结论与展望
01
开关电源EMI滤波器概述
EMI滤波器的定义和作用
EMI滤波器定义
整流器与滤波器的参数匹配

emi电源滤波器的选型

emi电源滤波器的选型

EMI电源滤波器的选型EMI电源滤波器的主要性能指标一般包括插入损耗、频率特性、阻抗匹配、额定的电流值、绝缘电阻值、漏电流、物理尺寸及重量、使用环境以及本身的可靠性。

在使用时考虑最多的是额定的电压及电流值、插入损耗、漏电流三项。

当我们选用电源滤波器时,应主要考虑三个方面的指标:一、首先是电压/电流电源有交流直流之分,与此相对应,许多厂家的电源滤波器也分为交流和直流两种。

从原理上讲,交流电源滤波器既可用在交流电源上,也可在直流电源上使用;但直流电源滤波器不能用在交流的场合,这主要因为直流滤波器中的电容器的耐压较低,并且有可能其交流损耗较大,导致过热。

即使直流滤波器耐压没有问题,由于直流滤波器中使用了容量较大的共模滤波电容器,如果在交流的场合会产生漏电流超标的问题。

因此,直流电源滤波器绝对不能用在交流的场合。

交流滤波器用在直流场合,从安全的角度看没有问题,但要付出成本和体积的代价;在样机阶段,如果手头正好有交流滤波器,可以代替直流滤波器。

当电源滤波器的工作电流超过额定电流时,不仅会造成滤波器过热,而且会导致滤波器的低频滤波性能降低。

这是因为滤波器中的电感在较大电流的情况下,磁芯会发生饱和现象,使实际电感量减小。

因此,确定滤波器的额定工作电流时,要以设备的最大工作电流为准,确保滤波器在最大电流状态下具有良好的性能,否则当干扰在最大工作电流状态下出现时,设备会受到干扰或传导发射超标。

在确定滤波器的额定电流时,要留有一定的余量;特别是人们习惯上对交流电称“有效值”,而不是交流电的“峰值”,留有一定余量是非常有必要的。

一般滤波器的额定电流值应取实际电流值的1.5倍。

二、其次是插入损耗从抑制干扰的角度考虑,插入损耗是最重要的指标。

插入损耗分为差模插入损耗和共模插入损耗。

选用电源滤波器是怎样确定所需要的插入损耗呢?首先在设备的电源入口处不安装滤波器,对设备进行传导发射和传导敏感度的测量,并与要满足的标准进行比较,看两者之间相差多少分贝,滤波器的作用是弥补上这个差距。

EMI滤波器的应用与适用范围

EMI滤波器的应用与适用范围

EMI滤波器适用范围与应用要求选择该类合适的型号与参数的EMI滤波器可用于吸收古瑞瓦特生产的小功率光伏逆变器的交流输出回路产生的浪涌与尖峰谐波电压标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路,其作用是允许设备正常工作时的频率信号进入设备,而对高频的干扰信号有较大的阻碍作用。

一、基本信息模块中文名称:EMI滤波器输出阻抗:50(kΩ)输入阻抗:40(kΩ)总频差:343(MHz)二、序言:电源线是干扰传入设备和传出设备的主要途径,通过电源线,电网的干扰可以传入设备,干扰设备的正常工作,同样设备产生的干扰也可能通过电源线传到电网上,干扰其他设备的正常工作。

因此:必须在设备的电源进线处加入EMI滤波器。

三、EMI滤波器的基本技术参数:输出阻抗:50(kΩ)输入阻抗:40(kΩ)阻带衰减:30(dB)插入损耗:50(dB)基准温度:70(℃)激励电平:50(mW)负载谐振电阻:430(Ω)负载电容:53.5(pF)总频差:343(MHz)温度频差:54(MHz)调整频差:554(MHz)标称频率:50(MHz)工作频率:工频50/60Hz或者中频400Hz种类:滤波器型号:SH-100四、典型结构1、低通滤波器:EMI滤波器是一种由电感和电容组成的低通滤波器,它能让低频的有用信号顺利通过,而对高频干扰有抑制作用。

EMI滤波器的典型结构如图所示。

EMI滤波器的作用,主要体现在以下两个方面:1.1、抑制高频干扰抑制交流电网中的高频干扰对设备的影响;1.2、抑制设备干扰抑制设备(尤其是高频开关电源)对交流电网的干扰。

2、性能指标任何一种产品都有它特定的性能指标,或者是客户所期望的,或者是某些标准所规定的。

EMI滤波器最重要的技术指标是对干扰的抑制能力,常常用所谓的插入损耗(Insertion Loss)来表示。

它的定义是:没有接入滤波器时从干扰源传输到负载的功率P1和接入滤波器后从干扰源传输到负载的功率P2之比,用分贝(dB)表示。

如何选择和使用合适的电源滤波器

如何选择和使用合适的电源滤波器

如何选择和使用合适的电源滤波器电源滤波器是电子设备中非常重要的一个组成部分,它能够过滤电源中的干扰信号和杂波,确保设备正常运行和提供稳定的电源。

本文将讨论如何选择和使用合适的电源滤波器。

一、电源滤波器的作用电源滤波器主要的作用是过滤电源中的干扰信号和杂波,从而确保电子设备能够正常运行和提供稳定的电源。

二、选择合适的电源滤波器的因素在选择合适的电源滤波器时,需要考虑以下几个因素:1. 频率范围:根据设备所处的电源频率范围选择相应的电源滤波器。

一般来说,工业设备使用的电源频率为50Hz,而家用设备使用的电源频率为60Hz。

2. 滤波等级:滤波等级越高,滤波效果越好。

一般来说,滤波等级可以分为三级,即C级、L级和T级。

对于普通家用电子设备而言,C级电源滤波器已足够满足需求。

3. 额定电流:根据设备的额定电流选择合适的电源滤波器。

一般来说,电源滤波器的额定电流应大于设备的额定电流,以确保其能够正常工作。

4. 外壳材质:电源滤波器的外壳材质应具有良好的散热性能,以保证其能够长时间稳定运行。

常见的外壳材质有金属和塑料两种。

5. 尺寸:根据设备的空间限制选择合适尺寸的电源滤波器。

一般来说,电源滤波器的尺寸应尽量小巧,以节省空间。

三、正确使用电源滤波器的方法除了选择合适的电源滤波器外,正确使用电源滤波器也非常重要。

以下是正确使用电源滤波器的方法:1. 安装位置:将电源滤波器安装在离电源接口最近的地方,以最大程度地过滤掉电源中的干扰信号和杂波。

2. 接线方法:正确接线是确保电源滤波器能够正常工作的关键。

在接线时,应按照电源滤波器的接线图进行连接,确保每个引脚都连接到正确的位置。

3. 环境温度:电源滤波器的工作温度应在规定范围内,避免过高的温度会影响其正常工作。

因此,在使用过程中,要注意不要将电源滤波器暴露在高温环境中。

4. 定期检测:定期检测电源滤波器的工作状态,如果发现异常情况(如漏电等),应及时更换或修理。

四、结语选择和使用合适的电源滤波器对于电子设备的正常运行和提供稳定的电源至关重要。

开关电源EMI滤波器的正确选择与使用1

开关电源EMI滤波器的正确选择与使用1

开关电源EMI滤波器的正确选择与使用(连载二)2额定电流与环境温度EMI滤波器一般采用高导磁率软磁材料锰锌铁氧体,初始导磁率μi=700~10000,但其居里点温度不高,优质的仅为130℃左右。

导磁率越高,居里点温度越低,典型曲线如图10所示。

除特殊说明外,EMI滤波器说明书给出的额定电流均指室温+25℃的值;同样,给出的典型插入损耗或曲线也均指室温+25℃的值。

随着环境温度的升高,主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温,结果难于确保插入损耗的性能,甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是+85℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系:式中:Ip——容许的最大工作电流;IR——室温+25℃时的额定电流;Tmax——容许的最高工作温度,+85℃;Ta——环境温度;TH——室温(+25℃)。

也可用曲线表示(参见图11)。

曲线表示Ip/IR∝Ta。

举例说明:+25℃Ip=IR;+45℃Ip=0.816IR;+55℃Ip=0.5IR;+85℃Ip=0.0因此,要根据工作温度来正确选择滤波器的额定电流;或者用改善滤波器的散热条件(工作环境)来确保滤波器的安全使用。

这样,滤波器务必安装在有散热作用的机架、机壳上,切忌安装在绝缘材料上。

3耐压、泄漏电流与安全3.1耐压与安全由于EMI滤波器安装在AC电网的输入端,所以除了承受开关电源(滤波器的负载)产生的尖峰脉冲干扰电压外,还要承受来自电网的浪涌电压(电流),特别是浪涌电压,其持续时间长(ms级),能量大(2000伏浪涌电压是经常出现的)。

这些干扰电压由滤波器的Cx、Cy承受。

因此,要求使用专为EMI滤波器设计的Cx、Cy。

目前,据了解,因内尚没有这类电容器生产厂家。

电容Cx或Cy被浪涌电压击穿产生的后果,是Cx被击穿短路,相当于AC电网被短路,至少造成设备停止工作;Cy击穿短路,相当于将AC电网的电压加到设备的外壳,它直接威胁人身安全的同时,波及所有与金属外壳为参考地的电路安全,往往导致某些电路的烧毁。

EMI滤波器的应用与适用范围

EMI滤波器的应用与适用范围

EMI滤波器适用范围与应用要求选择该类合适的型号与参数的EMI滤波器可用于吸收古瑞瓦特生产的小功率光伏逆变器的交流输出回路产生的浪涌与尖峰谐波电压标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路,其作用是允许设备正常工作时的频率信号进入设备,而对高频的干扰信号有较大的阻碍作用。

一、基本信息模块中文名称:EMI滤波器输出阻抗:50(kΩ)输入阻抗:40(kΩ)总频差:343(MHz)二、序言:电源线是干扰传入设备和传出设备的主要途径,通过电源线,电网的干扰可以传入设备,干扰设备的正常工作,同样设备产生的干扰也可能通过电源线传到电网上,干扰其他设备的正常工作。

因此:必须在设备的电源进线处加入EMI滤波器。

三、EMI滤波器的基本技术参数:输出阻抗:50(kΩ)输入阻抗:40(kΩ)阻带衰减:30(dB)插入损耗:50(dB)基准温度:70(℃)激励电平:50(mW)负载谐振电阻:430(Ω)负载电容:53.5(pF)总频差:343(MHz)温度频差:54(MHz)调整频差:554(MHz)标称频率:50(MHz)工作频率:工频50/60Hz或者中频400Hz种类:滤波器型号:SH-100四、典型结构1、低通滤波器:EMI滤波器是一种由电感和电容组成的低通滤波器,它能让低频的有用信号顺利通过,而对高频干扰有抑制作用。

EMI滤波器的典型结构如图所示。

EMI滤波器的作用,主要体现在以下两个方面:1.1、抑制高频干扰抑制交流电网中的高频干扰对设备的影响;1.2、抑制设备干扰抑制设备(尤其是高频开关电源)对交流电网的干扰。

2、性能指标任何一种产品都有它特定的性能指标,或者是客户所期望的,或者是某些标准所规定的。

EMI滤波器最重要的技术指标是对干扰的抑制能力,常常用所谓的插入损耗(Insertion Loss)来表示。

它的定义是:没有接入滤波器时从干扰源传输到负载的功率P1和接入滤波器后从干扰源传输到负载的功率P2之比,用分贝(dB)表示。

开关电源中滤波电容的选择方式

开关电源中滤波电容的选择方式

开关电源中滤波电容的选择方式、计算公式和注意事项
滤波电容在开关电源中非常重要,但是如何选择和使用滤波电容,特别是输出滤波电容的选择和使用特别关键。

开关电源中滤波电容的选择:
1. 一般情况下,滤波电容耐压越高越安全,但是意味着体积也就越大,同体积的话,耐压越高容量就越小。

所以,考虑实际情况发热话,滤波电容的耐压一般选取大于工作电压1.5倍左右就行。

2. 滤波电容的容量根据电源输出的电流大小,选择相应容量的电容。

理论上也是容量越大越好,但是实际上也不是这么回事(物极必反吧)。

a、电容容量越大,体积也就越大,开机冲击电流和冲击电压会很大,电源的待机功耗也就增加,
3. 开关电源波形更尖锐,对电容的容量要求要大些。

4. 滤波电容的通用选取原则是:C≥2.5T/R,其中: C为滤波电容,单位为UF; T为频率, 单位为Hz,R为负载电阻,单位为Ω;(这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C≥5T/R)
5. 现在有很多计算人员的做法是将一大一小两个电容并联,小电容滤高频波,大电容滤低配,大小电容一般要求相差两个数量级以上,这样的话可以获得更大的滤波效果。

6. 滤波电源一般为电解电容,比如说铝电解电容和钽电解电容,要求高的可选择钽电解电容。

开关电源EMI滤波器的正确选择与使用

开关电源EMI滤波器的正确选择与使用

开关电源EMI滤波器的正确选择与使用2额定电流与环境温度EMI滤波器一般采用高导磁率软磁材料锰锌铁氧体,初始导磁率μi=700~10000,但其居里点温度不高,优质的仅为130℃左右。

导磁率越高,居里点温度越低,典型曲线如图10所示。

除特殊说明外,EMI滤波器说明书给出的额定电流均指室温+25℃的值;同样,给出的典型插入损耗或曲线也均指室温+25℃的值。

随着环境温度的升高,主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温,结果难于确保插入损耗的性能,甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是+85℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系:式中:Ip——容许的最大工作电流;IR——室温+25℃时的额定电流;Tmax——容许的最高工作温度,+85℃;Ta——环境温度;TH——室温(+25℃)。

也可用曲线表示(参见图11)。

曲线表示Ip/IR∝Ta。

举例说明:+25℃Ip=IR;+45℃Ip=0.816IR;+55℃Ip=0.5IR;+85℃Ip=0.0因此,要根据工作温度来正确选择滤波器的额定电流;或者用改善滤波器的散热条件(工作环境)来确保滤波器的安全使用。

这样,滤波器务必安装在有散热作用的机架、机壳上,切忌安装在绝缘材料上。

3耐压、泄漏电流与安全3.1耐压与安全由于EMI滤波器安装在AC电网的输入端,所以除了承受开关电源(滤波器的负载)产生的尖峰脉冲干扰电压外,还要承受来自电网的浪涌电压(电流),特别是浪涌电压,其持续时间长(ms级),能量大(2000伏浪涌电压是经常出现的)。

这些干扰电压由滤波器的Cx、Cy承受。

因此,要求使用专为EMI滤波器设计的Cx、Cy。

目前,据了解,因内尚没有这类电容器生产厂家。

电容Cx或Cy被浪涌电压击穿产生的后果,是Cx被击穿短路,相当于AC电网被短路,至少造成设备停止工作;Cy击穿短路,相当于将AC电网的电压加到设备的外壳,它直接威胁人身安全的同时,波及所有与金属外壳为参考地的电路安全,往往导致某些电路的烧毁。

EMI滤波器的应用及选择指南

EMI滤波器的应用及选择指南

EMI滤波器的应用及选择指南一、EMI滤波器的电路结构形式(右图所示):1、C型滤波器C型滤波器由三端电容和穿心电容构成,适合于抑制高频。

C型滤波器两端均可视为低阻抗,接高阻抗源和负载。

2、L型滤波器由一个电感器和一个电容器组成。

这种滤波器可以提供高的输入阻抗,也可提供低的输入阻抗,取决于电路的安装方向。

LT电路适用于高阻抗负载,低阻抗源的情况。

LB电路适用于低阻抗负载,高阻抗源的情况。

3、π型滤波器π型滤波器由一个电感器两个电容器构成。

它的输入端和输出端都呈低阻抗性,因为元件比L型或C型多,故抑制性能要好的多。

但在开关电路中有时会出现“振铃”现象。

4、带瞬变抑制器的π型滤波器这种π型滤波器在其输入端增加了一个瞬变抑制器,它具有较好的高频抑制性能,同时可以防止电压尖峰。

5、T型滤波器这种滤波器包括两个电感器和一个电容器,它的两端都是高阻抗,其插入损耗性能和π型滤波器相似。

但它不易出现“振铃”现象,可用在开关电路中。

6、双T型滤波器(多级滤波器)多级滤波器是为源和负载都为低阻抗的电路设计的高性能滤波器,它们也可用在要求高插入损耗的其他情况。

在滤波器的输入端用一个电感器,有利于与美军标MIL-STD-461D(国军标GJB-151A)的测试装置匹配。

二、各种滤波电路的衰减特性:不同的滤波电路有着不同的滤波特性(见右图)。

一般而言,C 型电路的滤波衰减曲线较平坦,没有明显的拐点,适用于大多数电子设备;L 型电路Pi 型电路和T 型电路的滤波衰减曲线较C 型电路拐点明显,适用于抑制的干扰信号与有用信号频率接近的的场合。

但当工作频率为方波时,要注意这些电路的感性和容性器件的量值要选用恰当,避免一味追求滤波衰减性能,而把有用信号的波形部分衰减,导致设备工作反而不正常。

各种滤波电路滤波特性图一、 E MI 感性和容性器件的选择:滤波电容EMI 滤波器所用电容一般为穿芯式陶瓷电容,穿芯式的结构可有效防止高频信号在输入输出端之间直接耦合,且寄生电感小自谐振频率较高,这种同轴性的、低通高阻的设计组合,在1GHz 的频率范围内,可以提供高效的EMI 抑制。

电源EMI滤波器的选用与安装

电源EMI滤波器的选用与安装

电源EMI 滤波器的选用与安装柳光福1 前言 在电子设备供电导线上存在各式各样的电磁干扰信号,也称为噪音信号,有的人就叫它EMI (即ElectromagneticInterference )信号。

如广播、通讯、导航、雷达等发射的大功率信号要在电源线和电子设备的连接电缆上生成感应信号,启动电机会在其供电系统产生瞬态过程,使用医疗设备会产生多种多样的传导干扰和辐射干扰……这些都是人为制造的EMI 信号。

在自然界,有来自银河系的天电干扰噪音,有雷电现象。

前者的频率范围很宽,后者的持续时间短却能量巨大……这是大自然的EMI 信号。

这些EMI 信号,通过传导和辐射的方式,影响着在该环境里运行的电子设备和系统。

图1是用示波器在220V/50Hz 供电线上记录到的随机EMI 信号。

从图1中清楚地看到,在50Hz 正弦波上叠加有持续时间小于5μs 、幅度远大于50V 的尖峰信号。

这些干扰信号会通过设备的电源进入电路,影响到设备的可靠运行。

我们把这些干扰信号称之为来自电子设备外部的EMI 信号。

另一方面,几乎所有的电子设备,在完成其功能的同时,也要产生了形形色色的EMI 信号。

如含有数字电路的设备,它们都是用脉冲信号代表的逻辑关系来运行的。

由福里哀级数展开可知,仅时钟脉冲串的谐波频谱就占了很宽的频域。

在很多设备里,除了时钟脉冲串以外,还有多种重复频率的脉冲串,这些脉冲串的多次谐波和非线性效应,使设备产生的EMI 信号相当复杂。

事实上,每台电子设备中必不可少的稳压电源,就是一种潜在的EMI 源。

在由变压器,整流管,调整管组成的线性稳压电源内,因整流形成单向脉冲电会产生EMI 信号。

开关电源与线性稳压电源相比,它省去了笨重的电源变压器,具有体积小、效率高的明显优点,在军民用电子设备上得到相当广泛的应用。

但它本身就是很强的EMI 源,它产生的EMI 信号既占有很宽的频率范围,幅度又大。

这些EMI 信号同样通过传导和辐射的方式去污染电磁环境,影响其他电子设备的工作。

开关电源emi滤波器原理与设计

开关电源emi滤波器原理与设计

1. 传导发射测试:测量开关电源EMI滤波器在电源线上 的传导发射电平。
3. 插入损耗测试:测量滤波器插入前后信号的衰减量, 反映滤波器的抑制能力。
测试结果分析与改进建议
结果分析
根据测试数据,分析开关电源EMI滤波器的性能,包括传导发射、辐射发射和 插入损耗等指标。
改进建议
根据分析结果,提出针对性的改进措施和建议,如优化滤波器电路设计、改进 元件参数等,以提高滤波器的性能。
05
开关电源EMI滤波器应用案例 分析
应用场景与案例选择
应用场景
开关电源广泛应用于各种电子设备中,如计算机、通信设备、家电等。在这些设 备中,EMI(电磁干扰)问题常常成为影响设备性能和稳定性的重要因素。
案例选择
为了更好地说明开关电源EMI滤波器的应用,本文选择了两个具有代表性的案例 进行分析,分别是计算机电源供应系统(PSU)和电动汽车充电桩。
03
开关电源EMI滤波器元件选择 与布局
元件选择的原则与技巧
元件选择的原则 选择低ESR(等效串联电阻)电容 选择低DCR(直流电阻)电感
元件选择的原则与技巧
选择低电阻、低电感的PCB(印刷电路板) 元件选择的技巧
根据EMI滤波器的性能要求,选择适当的元件值和类型
元件选择的原则与技巧
考虑元件的可靠性、耐温性能和寿命
考虑元件的成本和可获得性
元件布局的要点与注意事项
元件布局的要点 合理安排输入和输出线,避免平行布线
尽量减小电感器和电容器的距离
元件布局的要点与注意事项
输入和输出线应远离 PCB边缘
避免在PCB上形成大 的环路
元件布局的注意事项
元件布局的要点与注意事项
避免使用过长的元件引脚

设计开关电源的EMI滤波器

设计开关电源的EMI滤波器

开关电源应用最为广泛,但EMI最为严重。

开关电源EMI主要来源:其一:在整流环节中,由于滤波电容器容量很大,整流管仅在交流电压峰值附近导通,此时电容器流经较大的充电尖峰电流,产生了丰富的谐量分量;其二:由于DC/DC变换器开关频率在几十KHZ至几百KHZ之间,开关管电流含有丰富的谐波分量,而且是开关电源主要电磁干扰源。

由于开关电源EMI主要是传导干扰,采用滤波器来抑制是最主要的手段。

EMI滤波器设计与一般信号滤波器设计完全不同,必须采取特殊设计方法。

本文采用完全有别于信号滤波器的设计方法,采用“三点频率法”设计了双级LC滤波器,滤波器效果令人满意。

1 滤波器设计双级LC网络插入开关电源电路中的位置如图1所示。

图1 LC网络在开关电源电路中的位置假定直流电源侧为低阻抗电压源Us,DC/DC变换器输入端为高阻抗电流源i(t)。

那么LC滤波器只能选择“ Γ”型结构,最简单的双“ Γ”型LC网络如图2所示。

其频域传递函数为图2 双级LC网络由于LC网络谐振时,会产生很大的电流(电压)峰值,这个网络有3个频率点的谐振峰值是必须限制,否则,会产生更大的EMI。

限制这3个频率点的峰值是设计这个滤波器的主要指导思想。

这3个频率点分别是:由于LC网络谐振时,会产生很大的电流(压)峰值,这个网络有3个频率点的谐振峰值是必须限制,否则,会产生更大的EMI。

限制这3个频率点的峰值是设计这个滤波器的主要指导思想。

这3个频率点分别是:第一级滤波器的谐振频率:第二级滤波器的谐振频率:第3个频率点就是DC/DC 变换器的开关频率f。

下面具体讨论滤波器设计方法,即选取LC 网络中元件参数的方法。

由上面3个式子,3个频率点对应的传递函数的幅值分别为:元件参数选取方法讨论如下:为了限制1 f 点的谐振峰值,要求插入衰减20logH1=20logC1/C2<0,即C1/C2<0。

根据经验,它们的比值范围为C1/C2=0.1~0.5 (7)为了限制f2点的谐振峰值,同理选取L1/L2=0.1~0.5 (8)为了限制f 点的谐振峰值,要求20logH3=-20~-150dB,即H3=0.1~0.5 (9)元件参数选取步骤归纳如下:(1)由(7)~(9)式确定了比值,这样只有二个参数是独立的;(2)由于滤波器负载侧(开关电流i(t)侧)谐波分量较大,C2应选一个大容量电容器;(3)由(1)、(2)步结果代入(9)式,就可以确定另一个独立参数。

EMI电源滤波器的选择及应用

EMI电源滤波器的选择及应用
《电源滤波器》2012 年第 5 期 2012 年 5 月
EMI电源滤波器的选择及应用
摘要:本文简要介绍了电源滤波器在电力电子产品中的重要作用,详细论述了滤波 器的各种技术指标,还较详细地介绍了电磁兼容EMC的国际标准和滤波器的各种特性。 关键词:电源滤波器 电磁兼容 共模噪声 差模噪声
1 概述 随着自动化技术和数据处理技术的广泛应用,抑制干扰获得“干净”的电源线和数据线已成为当务之急。
电源滤波器必须能够同时减小共模和差模两种形式的干扰。
- 12 -
《电源滤波器》2012 年第 5 期 2012 年 5 月
Line
Neutral Earth
VCM VCM
图 6.共模干扰
LOAD
Line
VDM Neutral Earth
图 电源滤波器产品简介
图 1.插入损耗定义示意图
插入损耗的测量遵循 GB7343―87(同 CISPR No.17),测试原理图见图 2.
-9-
信号源
《电源滤波器》2012 年第 5 期 2012 年 5 月
L
L'
滤波器
Filter
N
N'
G
信号源 接收机
1:1
L
L'
1:1
滤波器
Filter
N
N'
G
接收机
共模插入损耗的测量
最普通的传导干扰源是功率电子产品,例如开关电源(SMPS),采用脉宽调制(PWM)技术的变频器和 电机驱动器,相角控制器等等。
典型的噪声频谱具有较强的低频分量,当频率升高时,干扰电平开始下降。在哪一频率噪声强度低于允 许的极限值依赖于许多因素,其中最重要的参数是半导体器件的工作频率以及上升时间。

开关电源EMI滤波器原理与设计

开关电源EMI滤波器原理与设计

contents •开关电源EMI滤波器概述•EMI滤波器的工作原理•EMI滤波器的设计方法•EMI滤波器的制造工艺•EMI滤波器的测试与验证•EMI滤波器的应用与案例分析目录在开关电源中,EMI滤波器对于保护电源免受外部电磁干扰以及防止内部干扰影响其他电路具有重要意义,保证了电源的稳定性和可靠性。

EMI滤波器的定义与重要性EMI滤波器的重要性EMI滤波器定义EMI滤波器的分类EMI滤波器的特点EMI滤波器的分类与特点发展趋势技术挑战EMI滤波器的发展趋势EMI滤波器通常由电感、电容和电阻等元件组成,根据需要还可以加入铁氧体磁珠、二极管等其他元件。

其中,电感和电容的作用是阻止特定频率的电磁波通过,而电阻则可以吸收电磁波的能量。

EMI滤波器的电路设计需要根据开关电源的工作频率、电磁干扰的频率和幅度、以及所需的滤波效果等因素来确定元件的参数和电路结构。

插入损耗共模抑制比频带宽度耐压等级确定滤波器的性能指标包括滤波器的插入损耗、反射损耗、阻抗匹配等指标,根据应用场景和电磁兼容标准来确定。

包括电容器、电感器、电阻器等,根据设计需求来选择适当的元件类型和规格。

根据设计需求和元件参数,设计出满足性能指标的滤波器电路。

利用仿真软件对所设计的滤波器电路进行仿真验证,确保其性能指标符合要求。

将所设计的滤波器电路制作成样品,并进行测试,确保其实际性能符合设计要求。

选择适当的滤波器元件仿真验证制作与测试设计滤波器电路设计流程与步骤确定反射损耗反射损耗是指滤波器对信号的反射量,也是衡量滤波器性能的重要指标之一。

反射损耗的计算方法包括反射系数法和导纳变换法等。

确定插入损耗插入损耗是指滤波器插入前后信号电平的差值,是衡量滤波器性能的重要指标之一。

插入损耗的计算方法包括频域法和时域法等。

阻抗匹配为了使信号能够顺利传输,滤波器需要与信号源和负载阻抗进行匹配。

阻抗匹配的计算方法包括欧姆定律法和奇偶模分析法等。

参数选择与计算例如,设计一个针对某开关电源的EMI滤波器,需要考虑到该开关电源的工作频率、输出电压、输出电流等因素,以及所连接的负载特性和电磁兼容标准等。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关电源EMI滤波器的正确选择与使用1插入损耗和滤波电路的选择在用户选择滤波器时,最关心插入损耗性能。

但是,往往插入损耗相近的滤波器,在实际运用中效果相差甚远。

究其主要原因是,相近插入损耗的滤波器可由不同的电路实现。

这和理论分析是吻合的,因为插入损耗本身是个多解函数。

所以,选择滤波器时首先应选择适合你所用的滤波电路和插入损耗性能。

要做到这一点,就要求了解所使用电源的等效噪声源阻抗和所需要对噪声的抑制能力。

这符合“知己知彼,百战百殆”的客观规律。

那么滤波电路和电源等效噪声之间存在什么样的关系呢?众所周知,EMI滤波器是由L、C构成的低通器件。

为了在阻带内获得最大衰减,滤波器输入端和输出端的阻抗需与之连接的噪声源阻抗相反,即对低阻抗噪声源,滤波器需为高阻抗(大的串联电感);对高阻抗噪声源,滤波器就需为低阻抗(大的并联电容)。

对于EMI滤波器,这些原则应用于共模和差模中。

如按此原则选用的滤波器,在实际运用中仍存在效果相差很多的现象,特别发生在重载和满载的情况下。

造成这一问题的主要原因可能是滤波器中的电感器件在重载和满载时,产生饱和现象,致使电感量迅速下降,导致插入损耗性能大大变坏。

其中尤以有差模电感的滤波器为多。

因差模电感要流过电源火线或零线中的全部工作电流,如果差模电感设计不当,电流一大,就很容易饱和。

当然也不排除共模扼流圈,因生产工艺水平较差,两个绕组不对称,造成在重载或满载时产生磁饱和的可能。

图1 共模滤波器模型1.1.2差模滤波电路由于开关电源的开关频率谐波噪声源阻抗为低阻抗,所以与之相对应的滤波器输出端应是高阻抗串联大电感LDM。

AC电网火线和零线之间是低阻抗,所以与之对应的滤波器输入端也应是高阻抗串联大电感LDM。

如果想再进一步抑制差模噪声,可以在滤波器输入端并接线间电容CX1,条件是它的阻抗要比AC电网火线、零线之间的阻抗还要低得多。

开关电源工频谐波噪声源阻抗是高阻抗,所以与之相对应的滤波器输出端应是低阻抗并联大电容CX2。

合成的差模滤波电路参见图2。

最后,完整的共、差模滤波电路参见图3。

图2 完整的差模滤波器模型图3 组合滤波器电路根据要求插入损耗,可求出滤波电路的LCM、LDM、Cx、Cy的值。

如果单环电路的插入损耗不能满足要求时,应该选择双环电路。

1.2交流三相滤波电路交流三相滤波电路又分为三相三线制和三相四线制两种。

典型的单环三相三线制滤波电路如图4所示;典型的双环三相三线制滤波电路如图5所示。

图4 单环三相三线制滤波电路图5 双环三相三线制滤波电路比较图4三相中的每一相电路即每相对地电路和典型单相电路就不难发现,其共模电路三相采用π型电路,单相采用L型电路;而差模电路三相的输出端有Cx电容,单相的输出端无Cx电容。

对比双环单相和三相三线制滤波电路(图5)不难发现,三相中的每一相电路和单相电路完全一样。

典型单环有差模电感的三相三线制滤波电路如图6所示。

大家可以和单环有差模电感的单相滤波电路相比较。

典型的单环三相四线制滤波电路如图7所示。

图6单环有差模电感三相三线制滤波电路图7单环三相四线制滤波电路比较三相中的每一相电路即每相对中线电路和单相电路,同样差模电路三相的输出端有Cx电容。

对地的共模电路三相采用π型电路,但区别的是Cy电容对每相来讲是公用的。

1.3直流滤波电路为了抑制开关电源对其电流负载产生共模、差模干扰,开关电源直流输出端往往使用直流EMI滤波器,它的典型电路如图8所示。

图8直流滤波电路显然,这是一个共模扼流圈的典型单环滤波电路。

根据电路特点,它只适用于直流输出端对地对称的电源电路。

如果直流输出是非对地对称电路,则只能采用图9所示的电路。

该电路为采用二级差模电感电路。

如果插入损耗允许,当然也可采用一级差模电感电路。

图9二级π型滤波器2额定电流与环境温度EMI滤波器一般采用高导磁率软磁材料锰锌铁氧体,初始导磁率μi=700~10000,但其居里点温度不高,优质的仅为130℃左右。

导磁率越高,居里点温度越低,典型曲线如图10所示。

除特殊说明外,EMI滤波器说明书给出的额定电流均指室温+25℃的值;同样,给出的典型插入损耗或曲线也均指室温+25℃的值。

随着环境温度的升高,主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温,结果难于确保插入损耗的性能,甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是+85℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11 额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系:式中:Ip——容许的最大工作电流;IR——室温+25℃时的额定电流;Tmax——容许的最高工作温度,+85℃;Ta——环境温度;TH——室温(+25℃)。

也可用曲线表示(参见图11)。

曲线表示Ip/IR∝Ta。

举例说明:+25℃Ip=IR;+45℃Ip=0.816IR;+55℃Ip=0.5IR;+85℃Ip=0.0因此,要根据工作温度来正确选择滤波器的额定电流;或者用改善滤波器的散热条件(工作环境)来确保滤波器的安全使用。

这样,滤波器务必安装在有散热作用的机架、机壳上,切忌安装在绝缘材料上。

3耐压、泄漏电流与安全3.1耐压与安全由于EMI滤波器安装在AC电网的输入端,所以除了承受开关电源(滤波器的负载)产生的尖峰脉冲干扰电压外,还要承受来自电网的浪涌电压(电流),特别是浪涌电压,其持续时间长(ms级),能量大(2000伏浪涌电压是经常出现的)。

这些干扰电压由滤波器的Cx、Cy 承受。

因此,要求使用专为EMI滤波器设计的Cx、Cy。

目前,据了解,因内尚没有这类电容器生产厂家。

电容Cx或Cy被浪涌电压击穿产生的后果,是Cx被击穿短路,相当于AC电网被短路,至少造成设备停止工作;Cy击穿短路,相当于将AC电网的电压加到设备的外壳,它直接威胁人身安全的同时,波及所有与金属外壳为参考地的电路安全,往往导致某些电路的烧毁。

国际上,耐压的安全规范各主要工业国家有所区别,表1供参考。

表1耐压安全规范国家和测试机构测试标准高压测试R-绝缘KV(1Min.) HzP.N→EP→N106Ω V(1 Min.)德国VDE0565.10565.24,3 · Vn1.550P→NP.N→E150020001001000565.3瑞士SEV1055.19784,3 · Vn2·Un+1,550P→NP.N→E6000 100瑞典4432901 4,3 · Vn2·Un+1,550P→NP.N→E6000 100英国BS 613BS 21354,3 · Vn1.52.2550P→NP.N→E20 100加拿大CSAC 22.2No.8-M1982(2Vn+0.5)1,4/4≥1,4142Vn+160P→NP.N→E6000/NN=numberCond.11100美国UL 12831,01,4141,01,4146060P→NP.N→E2-250-举例说明:德国VDE0565.2高压测试(AC)P,N→E 1.5KV/50Hz1分钟瑞士SEV1055高压测试(AC)P,N→E2·Un+1.5KV/50Hz1分钟如最大工作电压Un=250V(AC),则2·Un+1.5KV=2KV美国UL1283高压测试(AC)P,N→E1KV/60Hz1分钟可见,共模电容Cy的耐压测试条件(瑞士)SEV1055比(美)UL1283高出一倍。

德国VDE0565.1高压测试(DC)P→N 4.5VnKV1分钟如最大工作电压Vn=250V(DC)则4.3·Vn=4.3×0.250×2根号2=3.040KV1分钟瑞士SEV1055高压测试(DC)P→N4.3VnKV1分钟美国UL1283高压测试(DC)P→N 1.414KV1分钟可见,差电模电容Cx的耐压测试条件,瑞士也比美国高出一倍左右。

这里要说明的是a.P→N耐压测试采用直流电压的原因是因为Cx容量较大。

如采用交流测试,则耐压测试仪要求电流容量大,造成成本高,体积大。

采用直流电压测试就不存在这种问题。

但要将交流工作电压换成等效的直流工作电压。

如最大交流工作电压250V(AC)=250×2根号2=707V(DC)直流工作电压。

所示UL1283安全规范1414V(DC)=2·Vn。

b.国际著名滤波器专业厂说明书中耐压测试条件美国Corcom公司P,N→E2250V(DC)1分钟P→N1450V(DC)1分钟瑞士Schaffner公司P,N→E2KV(AC)1分钟P→N不测1分钟国内滤波器专业厂一般参考德国VDE安规或参考美国UL安规。

3.2 泄漏电流与安全任何典型滤波器电路的共模电容Cy都有一端接金属机壳。

从分压角度看,滤波器金属外壳都带有1/2额定工作电压,如工作220V(AC),那么外壳带有110V(AC)电压。

因此,从安全角度出发,滤波器通过Cy到地端的泄漏电流要尽可能的小,否则将危及人身安全。

图12描述了一路泄漏电流通过人体构成大地回路的情况(图12中E表示滤波器的接地点,FG表示机架的接地点)。

对地电容应为C1和杂散电容之和。

实际上,通过人体的泄漏电流是两路,所以滤波器泄漏电流应为一路泄漏电流的两倍。

设备中使用的滤波器愈多,泄漏电流也愈大。

因此,千万要加以注意。

图12 泄漏电流通过人体示意图同样,国际上泄漏电流的安全规范,各主要工业国家也有所区别,表2供参考。

表2泄漏电流的安全规范国家安规名称对于一级绝缘的设备,泄漏电流的极限值美国UL478UL12835mA,120V,60Hz; 0.5~3.5mA,120V,60Hz加拿大C22.2 No.1 5mA,120V,60Hz瑞士SEV 1054-1IEC 335-10.75mA,250V,50Hz德国VDE 0804 3.5mA,250V,50Hz这里要说明的是:a.泄漏电流直接和电网电压、电网频率成正比。

因此,对于400Hz电网频率要特别注意,否则在相同电网电压的情况下,同一滤波器的泄漏电流要增加8倍(对于50Hz),很可能不符合安规要求。

b.在检验滤波器泄漏电流时,一定要采用符合国际规范的测量电路(如图13所示)。

测量时,滤波器金属外壳不能接地,一定要悬浮。

c.三相滤波器的泄漏电流应是各相泄漏电流之和。

图13 国际规范的泄漏电流测量电路4正确安装方法a.为了滤波器的安全可靠工作(散热和滤波效果),除滤波器一定要安装在设备的机架或机壳上外,滤波器的接地点应和设备机壳的接地点取得一致,并尽量缩短滤波器的接地线。

若接地点不在一处,那么滤波器的泄漏电流和噪声电流在流经两接地点的途径时,会将噪声引入设备内的其他部分。
