电气专业综合设计

电气专业综合设计

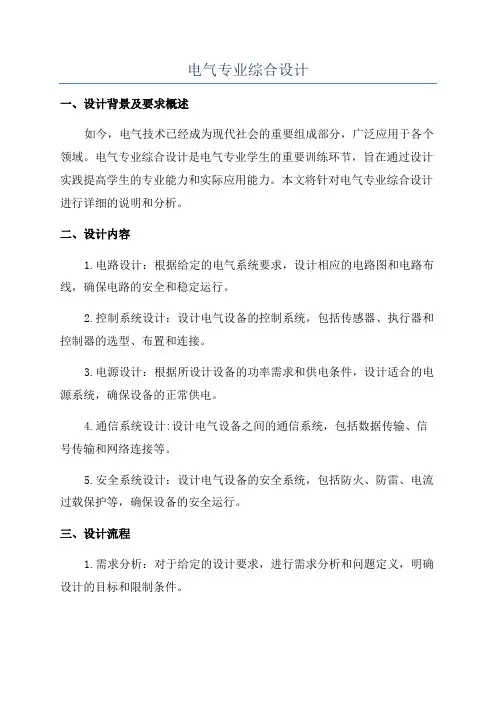

电气专业综合设计一、设计背景及要求概述如今,电气技术已经成为现代社会的重要组成部分,广泛应用于各个领域。

电气专业综合设计是电气专业学生的重要训练环节,旨在通过设计实践提高学生的专业能力和实际应用能力。

本文将针对电气专业综合设计进行详细的说明和分析。

二、设计内容1.电路设计:根据给定的电气系统要求,设计相应的电路图和电路布线,确保电路的安全和稳定运行。

2.控制系统设计:设计电气设备的控制系统,包括传感器、执行器和控制器的选型、布置和连接。

3.电源设计:根据所设计设备的功率需求和供电条件,设计适合的电源系统,确保设备的正常供电。

4.通信系统设计:设计电气设备之间的通信系统,包括数据传输、信号传输和网络连接等。

5.安全系统设计:设计电气设备的安全系统,包括防火、防雷、电流过载保护等,确保设备的安全运行。

三、设计流程1.需求分析:对于给定的设计要求,进行需求分析和问题定义,明确设计的目标和限制条件。

2.方案设计:根据需求分析的结果,制定合适的方案,包括电路图设计、系统设计和软件设计等。

3.实施与调试:根据设计方案,进行实施和调试工作,包括电路焊接、软件编程和设备调试等。

4.测试与评估:对所设计的设备进行测试和评估,验证设计方案的可行性和性能。

5.成果展示与总结:对设计的成果进行展示和总结,包括设计报告、实验报告和展示演示等。

四、设计要求和评估标准1.设计目标:设计的目标应明确具体,满足实际应用需求,并符合相关的电气标准和规范。

2.设计创新:设计方案应具备一定的创新性,能够解决实际问题,提高电气系统的性能和效率。

3.设计可行性:设计方案应具备可行性,包括技术可行性、经济可行性和可操作性等。

4.设计成果:设计成果应包括完整的设计文档和实物样品,能够满足实际应用和展示需要。

评估标准通常包括以下几个方面:1.完成度:设计方案的实施程度和成果的完成度。

2.技术效果:设计方案的性能和效果,是否达到设计要求。

3.创新性:设计方案的创新性和独立性。

非常详细的电气设计原理图CAD图(共9张)

非常详细的电气设计原理图CAD图(共9张)
M单元处理电气原理图合闸跳闸分闸电源失压熔断器就地单元分闸合闸储能储能信号回路电机处理远控320AQ.354.21200AQ.354.2120S受电I受电I电气原理图S310AQ.354.21200AQ.354.2120熔断器信号灯转换开关元件名称网络电力仪表电流互感器断路器元件代号序号1QFFU1~5SB1~2TA1~4SA754623按钮HY,HG,HR,HWACR98远控 停 就地RS485通讯接口H型控制器,抽出式,带抽架通讯模块型号与规格LA38-11/203RT14-20/6A单位只备注数量1只只只只5红绿各1214AD11-22/41-7GZ AC220V只只4黄绿红白各11电动,合闸,分励,欠压: AC220V\H1.143x\H1.143x智能控制器通讯接口电压显示/辅助2常开6常闭综合测量电流回路电压回路电源通讯接口AC220V联锁控制至电源II受电柜102092022325205225N321LnFU2102QQF3231109101FU1511KA1521L1LaFU510511HGHYHRX21098756416171514131211X2X22018B631XF3937363461162KA1X114112524852145X1143X1383533127SB112122SB217182515153131A6312019C631NSA11921SA109停备注远控11-12就地5-69-107-83-41-20%%D转换开关接点表LW12-16/4.0724.3-45%%D45%%DLW12-16/4.0724.3至I段无功补偿电流回路KA15251KA1626122RT14-20/0.5ART14-20/1A熔断器FU6~8FU9~10熔断器3只只20AQ.354.2120受电I电气原理图S330AQ.354.212041484950464743454442363

建筑电气设计说明

建筑电气设计说明

建筑电气设计说明1. 简介本文档旨在对建筑电气设计进行详细说明,包括设备选型、回路规划、电气布线、安全措施等方面内容。

2. 设备选型2.1 照明设备照明设备是建筑电气设计中的重要组成部分。

在选型时,需要考虑建筑的功能、使用需求以及节能要求等因素。

常见的照明设备有荧光灯、LED灯等。

在选用照明设备时,需要考虑其功率、亮度、色温等因素,并确保符合国家的相关标准和安全要求。

2.2 配电设备配电设备是建筑电气系统中的核心部分。

在选型时,需要根据建筑的总负荷计算,确定主配电盘、分配电盘以及电缆等设备的额定电流和容量。

此外,还需要考虑设备的可靠性、安全性以及未来扩展的可能性。

2.3 空调设备空调设备在建筑中起到调节室内温度和湿度的作用。

在选型时,需要考虑建筑的使用功能和需求。

常见的空调设备有中央空调、分体式空调等。

选用空调设备时,需要考虑其制冷量、制热量、能效等指标,并确保符合相关的标准和要求。

3. 回路规划回路规划是建筑电气设计中的关键环节。

在规划回路时,需要根据建筑的布局、功能和需求,合理划分不同的用电区域,并确定每个回路的负荷和容量。

合理规划回路可以降低能耗、提高电气系统的可靠性。

4. 电气布线电气布线是建筑电气设计的重要部分。

在进行电气布线时,需要考虑建筑的结构、布局、用电设备的位置等因素。

布线过程中,应合理选择导线材料和截面积,确保电气系统的安全性和可靠性。

此外,还需要注意电气设备的接线顺序和接地方法,以确保电流的正常流动和减少电磁干扰。

5. 安全措施在建筑电气设计中,安全是最重要的考虑因素之一。

在设计过程中,需要遵循相关的电气安全规范和标准,确保电气设备的正常运行和人身安全。

安全措施包括过载保护、漏电保护、接地保护等。

6. 结论本文档对建筑电气设计进行了详细说明,涵盖了设备选型、回路规划、电气布线、安全措施等方面的内容。

建筑电气设计的合理与否直接关系到建筑的安全性、能耗和使用效果。

因此,在进行建筑电气设计时,需要充分考虑功能需求和安全要求,并遵循相关的标准和规范。

电气设计流程及内容最详细

电气设计流程及内容最详细

电气设计流程/步骤最全最精细方案设计阶段1 确定设计内容:根据建筑规模、功能定位及使用要求确定本工程拟设置的电气系统.2 确定变、容量及要求1确定负荷级别:1、2、3级负荷的主要内容.2负荷估算:本阶段主要采用单位容量法或单位指标法进行估算;.3电源:根据负荷性质和负荷容量,提出要求外供电源的回路数、容量、的要求.4确定变、配电所位置、数量、容量,变压器台数.3 确定是否需要设系统以及备用电源和型式.4 对照明、、接地、设计的相关系统构成形式进行说明.阶段本阶段应在方案设计确定的设计内容基础上与业主沟通后展开各系统的技术设计;向设备专业了解设备配置情况,跟建筑、结构专业提出电气技术设计要求;1.2.1 确定变型式:1.确定负荷等级:1、2、3级负荷的主要内容;2.负荷计算:根据设备专业提供的设备资料,分类进行负荷计算,并算出总负荷;此计算书应在初设校审阶段与图纸一并提交,并同时归档;3.对于大中型项目大于5000m2专业负责人应提供两个以上的变方案提交专业委员会进行讨论比选并由项目工作会议确定,并将方案报给业主,协助业主配合供电部门确定最终供电方案;4.根据确定的变配电方案,提出电源数量及回路数要求,向业主了解电源引自何处;确定结线型式及运行方式;确定重要设备的供电方式;明确是否需要设置备用电源;5.确定变配站的数量、位置、面积,绘制设备布置平;6.绘制竖向,标注各编号、对象名称;7.确定配电干线主要敷设路由;确定各主要配电间、电气位置及面积;8.画出配电干线并标出主要位置及编号;考虑照明系统1.确定照明种类、灯具型式、标准;2.确定电源型式;3.确定照明线路型号的选择及敷设方式.4.绘制包括及疏散照明,可以不连线;设计消防系统1.依据火灾自动报警设计规范确定该项目的消防保护等级;2.绘制消防;3.绘制消防布点;考虑了解业主对建筑项目智能化程度的设想及现有市政条件;1.确定各的构成形式;绘制各系统;2.确定各弱电主机房位置及面积;3.确定弱电主要敷设路由;及1.确定等级,校审时提供防雷等级计算书;给其它专业的技术设计条件所有条件由专业负责人提交,由综合后提给各相关专业.1.给:各机房位置、面积、以及对防火的要求;位置及面积;变配电所及上洞口的定位及尺寸;提出路由由建筑专业协调进行初步管线综合;2.给结构专业:提出设备机房如变配电所、控制室、弱电机房等;3.给设备专业:提出各机房对通风、采暖、上下水的要求;提出主要路由与设备管道进行初步综合;按照工程报批要求,在规定时间内提交本专业人防、消防报批图纸;图纸清单阶段电气专业应包括以下图纸:1.目录;2.电气专业初步设计说明;3.表;4.竖向配电;5. 10KV配电系统图有变配电所时出;6.变配电所有变配电所时出7.图及各主要设备机房配电系统图;8.配电干线及布置平面图;9.火灾自动报警及消防联动系统说明及系统图;10.消防布点平面图;11.各分项系统图;以上各图纸应达到初步设计深度的要求.电气阶段施工图阶段应在初步设计各系统方案基础之上进行深化及完善.电气图仅有单体时,无此项内容1.绘制电力干线,表达出变配电站位置、容量,线路规格、走向、回路编号,敷设方式,人手孔位置;2.绘制庭院照明平面图;变配电系统1.确定负荷等级:1、2、3级负荷的主要内容;2.负荷计算:对初设计算书进行修正、细化及完善;此计算书应在施工图校审阶段与图纸一并提交,并同时归档;3.确定变配电方案:电源数量及回路数、引自何处;结线型式及运行方式;重要设备的供电方式;标出各回路编号及导线;4.确定变配站的数量、位置、面积、设备布置;绘制变配电所平、剖面详图;1.绘制竖向系统图,标注各编号、对象名称、安装容量、标出各回路编号;2.绘制动力及照明配电系统图;3.绘制配面图:包括线路敷设路由、尺寸定位、各回路编号、配电箱位置;4.绘制各电气;照明系统1.绘制照明平面图:标注灯具型号、容量、安装方式、,连接线路并标注回路编号、导线根数;2.确定电源型式;3.说明照明线路的选择及敷设方式.消防系统1.确定项目的消防保护等级,绘制消防设计说明;2.画出消防系统图:包括各系统线路回路数、数量、与相关的配电箱编号;3.绘制消防平面图;弱电系统1.绘制各系统,系统图表达不清楚的地方需要加以文字说明如系统参数指标,线路选择及穿管、设计要求等;2.绘制弱面图,应表达出各弱电系统布点位置、主要桥架敷设路由尺寸及、各系统线路布置;3.绘制弱电管井;防雷及1.按照相应防雷等级绘制防雷平面,如果采用应在校审时提供保护范围计算书;2.绘制接地平面图;当利用自然时,可不出此图;3.随图说明防雷等级,各项防雷措施包括直击雷、防侧击雷、防雷电感应等、型式、材料要求、敷设要求、要求;4.说明采取的措施,并结合平面图表示清楚;给其它专业的技术设计条件所有条件由专业负责人提交建筑专业,由建筑专业综合后提给各相关专业.1.给建筑专业:变配电所内洞口、的定位及尺寸;强弱电管井的板上及墙上留洞尺寸及定位;进线留管定位及、其节点构造做法;所有上留洞尺寸及定位,非上留洞大于300mm之洞口;提出强弱架路由、定位及由建筑专业协调进行管线综合;2.给结构专业:变配电所内洞口、的定位及尺寸、设备基础及;进线留管定位及、其节点构造做法;设备;3.给设备专业:提出强弱架路由、定位及标高与设备管道进行管道综合;图纸清单阶段应包括以下图纸:1. 首页;2. 目录;3. 电气专业设计说明;4. 表;5. 电气。

电气工程设计方案

电气工程设计方案

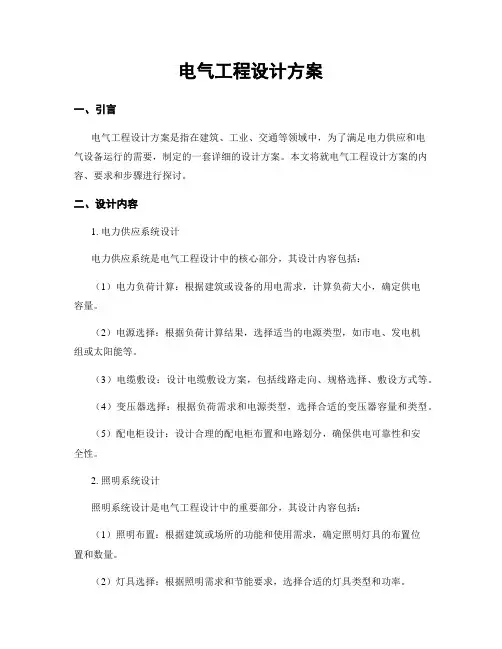

电气工程设计方案一、引言电气工程设计方案是指在建筑、工业、交通等领域中,为了满足电力供应和电气设备运行的需要,制定的一套详细的设计方案。

本文将就电气工程设计方案的内容、要求和步骤进行探讨。

二、设计内容1. 电力供应系统设计电力供应系统是电气工程设计中的核心部分,其设计内容包括:(1)电力负荷计算:根据建筑或设备的用电需求,计算负荷大小,确定供电容量。

(2)电源选择:根据负荷计算结果,选择适当的电源类型,如市电、发电机组或太阳能等。

(3)电缆敷设:设计电缆敷设方案,包括线路走向、规格选择、敷设方式等。

(4)变压器选择:根据负荷需求和电源类型,选择合适的变压器容量和类型。

(5)配电柜设计:设计合理的配电柜布置和电路划分,确保供电可靠性和安全性。

2. 照明系统设计照明系统设计是电气工程设计中的重要部分,其设计内容包括:(1)照明布置:根据建筑或场所的功能和使用需求,确定照明灯具的布置位置和数量。

(2)灯具选择:根据照明需求和节能要求,选择合适的灯具类型和功率。

(3)照明控制:设计合理的照明控制系统,如开关、调光器、感应器等,以提高能源利用率。

(4)照明配电:设计照明电路,确定电缆规格和敷设方式,确保照明供电稳定可靠。

3. 弱电系统设计弱电系统设计是电气工程设计中的一项重要内容,其设计内容包括:(1)安防系统:设计闭路电视监控、入侵报警、门禁控制等安防设备的布置和连接方案。

(2)通信系统:设计电话、网络、广播等通信设备的布线和连接方式。

(3)数据系统:设计数据中心、服务器房等设备的供电和接地方案。

(4)智能化系统:设计楼宇自控、智能家居等系统的布线和控制方式。

三、设计要求1. 安全可靠性电气工程设计方案必须满足电气安全标准和规范要求,确保供电系统的安全可靠性。

2. 节能环保性电气工程设计方案应考虑节能和环保要求,选择低能耗设备和高效电源,减少能源浪费。

3. 经济合理性电气工程设计方案应在满足需求的前提下,尽可能降低成本,提高经济效益。

办公楼建筑详细电气设计CAD图纸

办公楼建筑详细电气设计CAD图纸

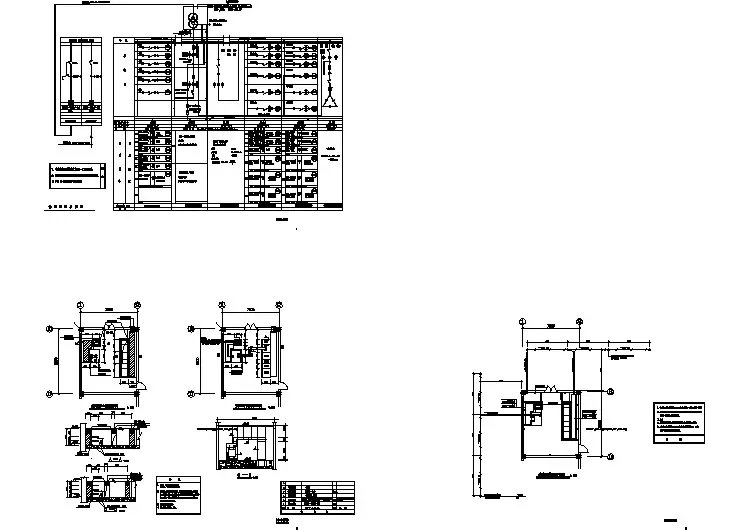

BH-0.66柜内电流互感器型号为 型。所有塑壳断路器均需配分励脱扣器及辅助开关.2.1.3. PE排与低压柜外壳应绝缘.附注 88.5KW二层空调配电1000X1000X220079.5KW一层空调配电三层空调配电111.5KWMHS-0.4=160kvarBCMJ0.4-16 x 10干式电容器AL06无功补偿Acos%%cAAzwk0.51.1.1.51.59.14.1-1600X1000X2200表计由供电部门力 馈 线800X1000X2200YJV-3x95+2x5053340250A低 压 配 电 系 统 图 600X1000X2200配线: 配线: 配线: 配线: 16E配线: 配线: 16E5300动 力 馈 线配线: 配线: AL05二层配电配线: 配线: AAACM1-400M/CM1-63M/MHS-0.416E8E8E20053020A33405电流互感器1000X1000X2200CM1-225M/250516E5250200A3340TMY(50x6)10055100CM1-100M/100A3340MHS-0.4AAAKVV-4x2.5分励脱扣短延时瞬时过载动 力 馈 线AL04AL03MHS-0.41000BH-100800A2.4KA 0.4s4.0KA进 线PE低压配电系统图 1NH-YJV-3x185+2x95配线: 配线: 405400532A315A3340334016E16E8E600X1000X2200CM1-630M/CM1-400M/应急照明消 防 动 力 馈 线配线: 配线: 配线: 配线: MHS-0.432EAL02557540510075550A3340334033408E8E8E8E80A32A3340CM1-100M/MHS-0.4CM1-100M/CM1-100M/CM1-63M/50AAL01柜尺寸备 注模数设备(宽x深x高) 用 途 配 电 屏 编 号 配 电 屏 型 号度高 要主变电所接地(联合接地)SG10-500KVA 10.5%%p2x2.5%/0.4KV D,yn11WL01AAAAAAAAA封闭式密集型母线0.4/0.23kV TMY-[4x(80x6)] 1000A/5WAAAAAAAAAAAAAAAWADT862-4 kWhAVA1# 变 压 器风冷,温控 Uk%=6% AF Rd<1ohm0.4/0.23kV 500AWP03WP02WP015800AAAAAAWH101: YJV-3x70 S100 FC 母 线系图统一层配电117.5KW四层空调配电70008000M102电缆沟内壁用水泥抹光,电缆盖板每块重量不得大于40kg.电缆沟线,应与接地装置连接形成可靠电-0.800通长预埋内预埋扁钢-40x4 兼作接地干通路.电缆沟内应做好防水。变电所耐火等级为二级。变电所门窗应设纱门、纱窗。3.4.M102 : 1000Wx2400H M101 : 1500Wx2400H 采用花纹钢板制作,要求平整光洁,平面图中画阴影线部分为电缆沟, 1.2.附 注-40x4AL40x5%%p0.000A预埋 角钢支架间距10001:201000通长预埋-40x4BBL40x5预埋 角钢支架间距1:20-0.800%%p0.000预埋 角钢L50x5二次焊接[10槽钢(电气专业安装)500kg/m荷重预埋 角钢L50x5二次焊接[10槽钢(电气专业安装)荷重500kg/m20020030040020020020020050120240400100024012035050M10116001500150012001600500750120085014001250100030065030010001000预埋 铁块 150x150x5变压器荷重4000Kg预埋 槽钢[10BBAA3006408008501040800S150距室外地坪预埋套管-800-800距室外地坪2xS150预埋套管375Wx840DWH01: 10kV YJV22-3x70375Wx840D出 线AH02SM6-12kV-IMSM6-12kV-IMAH01进 线630A630ABUSBAR: 10kV/25kA 630A 5(20)AkWhWL02WL03WL04WL05WL06WL07WL08WP04WP05WP06STH65/65STI 4P/63A3P+NMW10 1000A/3PMicrologic 5.0A变电所接地平面图 Rd<1-25x4.H=400为1~1.5米,垂直段a. 变电所设备接地,高.低压设备外壳与之相连.接地电阻 欧姆.b. 本工程电气系统接地采用 系统.变压器中性点接地电阻 欧姆,TN-S附 注以上二组接地不得相连应相互绝缘.1. 接地装置材料均为热镀锌钢材,室内接地干线规格为1.5~2.0米,转弯处0.5米.2. 室内接地干线为沿墙明敷,支持件间距如下:水平端3. 接地 Rn<11:50变电所土建任务图1:50L50x5 l=2500变压器中性点接地欧姆Rn<1上端埋深-8007000 变电所设备布置图C50017002200100341:50C5%%p0.0021:50SG10-500kVA 10%%p2x2.5%/0.4kV 35kV型 号 及 规 格设 备 表4低压配电柜编号 名 称 23密集型母线干式变压器1高压配电柜 D,yn11工频耐压1000A/5Wp.f.test母线桥吊杆65%%c10MHS-0.4带温控显示装置,风机及数 量 备 注防护外壳.setUk=6%12setIP20set68000700085014001250100010001000AH01AH02AL02AL01AL04AL03AL05AL061000A/5W封闭式密集型母线310006006008001000600120016005003753751200CCYJV22-3x70 S100 FC由供电部门环网开关柜引来WH01:14%%p0.00配线: SM6-12kV-IM70008000-40x4 FC-40x4 FC-40x4 FC-40x4 FC-40x4 P50 FCN50005000-40x4 FC5000-40x4 FC-40x4 FC50005000变配电所接地L50x5 l=2500欧姆-800上端埋深Rd<1临时接地接线柱5000-40x4 FC5000-40x4 P50 FC-40x4 P50 FC5000已预埋已预埋下( )( )上-40x4 L50X5 预埋 10 槽钢下( )( )上-40x4 L50X5 已预埋已预埋主楼消防配电CM1-225M/160A3340四层配电57.6KWYJV-4x50+1x2557.6KW三层配电3340CM1-225M/160AYJV-4x50+1x25200516E16ECM1-225M/3340200AYJV-3x95+2x50YJV-3x120+2x70YJV-3x120+2x70CM1-400M/250A33403005变电所照明3340CM1-63M/40AAAAAAAWL09WL010WL011WL0128E8E8E8EWL04WL05WL06WL03WL02WL01WL012WL011WL010WL09WL08WL07100ACM1-100M/3340YJV-4x35+1x25配线: 15.8KW17.3KW505配线: YJV-5x10CM1-63M/40A3340505守卫室电梯YJV-3x25+2x1615.0Kw100ACM1-100M/33401005备用备用备用备用备用WP01WP06WP05WP04WP02WP03175.5kW表计由供电部门负责安装动力分计量NT3-500A/400ANH-YJV-5x4400ACM1-400M/3340YJV-4x35+1x25 变电所设备布置图变电所土建任务图变电所接地平面图23

电力工程电气设计手册(1)电气一次部分

电力工程电气设计手册(1)电气一次部分

电力工程电气设计手册(1)电气一次部分1. 引言本文档是电力工程电气设计手册的第一部分,主要介绍电气一次部分的设计内容。

电气一次部分是电力工程中的重要组成部分,它负责输电、配电以及电能的分配和控制。

本文将从电气一次部分的基本知识、设计原则以及常用设备等方面进行介绍。

2. 基本知识在进行电气一次部分的设计前,我们需要了解一些基本知识,包括电路、电气设备、电能负荷以及电气安全等。

以下是一些基本知识的概述:2.1 电路电路是电力工程中最基本的概念之一,它由电源、负载以及导线和开关等组成。

电路可以分为直流电路和交流电路两种类型,根据实际需求进行选择。

2.2 电气设备电气设备是指在电力工程中用于变换、保护和控制电能的各种设备,包括变压器、开关设备、配电盘等。

不同的电气设备在设计中有不同的使用要求,需要根据实际需求进行选择和配置。

2.3 电能负荷电能负荷是指电力系统中需要供电的设备或者用户的总用电需求。

在设计中需要对电能负荷进行估算和分析,以便确定适当的设备容量和电能供应方案。

2.4 电气安全电气安全是电力工程设计中非常重要的考虑因素之一。

在设计中需要遵循相关的安全标准和规范,确保电气装置的安全使用和运行。

3. 设计原则电气一次部分的设计需要遵循一些基本原则,以确保系统的可靠性、安全性和经济性。

以下是一些常用的设计原则:3.1 可靠性电气系统的可靠性是指系统在正常运行和异常情况下的稳定性和可恢复性。

在设计中需要考虑到设备的选择和配置,以及合理的备份措施。

3.2 安全性电气系统的安全性是指系统在正常运行和异常情况下的安全操作和保护。

在设计中需要考虑到设备的安全标准和保护设施,确保系统的安全运行。

3.3 经济性电气系统的经济性是指系统在建设和运行过程中的成本和效益。

在设计中需要考虑到设备的选择和配置,以及运行成本的控制,以实现经济效益的最大化。

4. 常用设备电气一次部分涉及到许多常用的设备,下面介绍一些常用的电气设备及其主要功能:4.1 变压器变压器是电气系统中常用的设备之一,用于变换电压等级。

住宅小区电气设计(详细完整版)

住宅小区电气设计(详细完整版)

住宅小区电气设计一、供电系统设计:●根据小区规模和用电负荷,确定适宜的供电方式,如市电供电或自备变压器供电。

●设计合理的供电主干线路和分支线路,确保电力供应的可靠性和稳定性。

●设置合适的配电箱、开关箱等设备,实现电能的分配和控制。

二、照明系统设计:●根据小区的道路、公共区域、停车场等场所的需求,设计合理的照明方案。

●使用高效节能的照明设备,如LED灯具,以提高能源利用效率。

●考虑照明控制系统,如传感器控制、定时开关等,实现照明的智能化管理。

三、室内电气设计:●根据住宅单元和户型的不同,设计合理的室内电路布置和插座配备,满足居民日常用电需求。

●针对厨房、浴室等特殊区域,采取防水、防漏电等措施,确保用电安全。

●考虑建筑物的耐火性能,在电气设计中采取相应的防火措施。

四、特殊设备电气设计:●针对小区内的特殊设备,如电梯、水泵、消防设备等,进行专门的电气设计和选型。

●根据设备的功率和运行要求,确定合适的电源电压、线路容量等参数。

●考虑特殊设备的监控和远程操作控制需求,配备相应的电气控制设备。

五、配电系统设计:●设计合理的配电方案,确保电力能够平衡地供应到各个用户。

●考虑电力负荷的均衡性,避免因某一用户用电大而导致其他用户用电不足。

●设置合适的漏电保护开关、过载保护开关等设备,确保用电安全。

六、接地系统设计:●设置良好的接地系统,确保电气设备的安全运行。

●根据相关规范,设计合适的接地电阻和接地线路,防止电气设备因接地问题引发的安全隐患。

以上是住宅小区电气设计的基本内容,具体的设计还需要根据国家和当地的相关规范和标准进行详细制定。

在设计过程中,需要充分考虑用电安全、节能环保和智能化管理的要求,确保小区的电气系统运行稳定、安全可靠。

电气工程设计手册-电气一次设计

电气工程设计手册-电气一次设计

电气工程设计手册-电气一次设计
电气一次设计是指电气系统的初步设计,主要包括:
1.系统的基本结构:确定电气系统的元件、设备和线路等组成部分,绘制系统框图和布置图。

2.负荷计算:根据用电负荷的特点和要求,计算负荷容量和分布,确定总容量、总电流、总功率等参数。

3.电缆选择:根据负荷特点、地理环境等因素,选用合适的电缆规格和型号,计算电缆长度、断面等参数。

4.电缆敷设:确定电缆的敷设方式和路径,绘制电缆敷设图。

5.开关控制:设计开关控制系统,确定开关和接线方式,绘制开关箱布置图和接线图。

6.配电柜设计:设计配电柜的布局和内部结构,确定设备参数和线路连接方式。

7.地线设计:考虑地线的接地方式和规格,绘制接地电位图。

8.线路保护:设计线路保护系统,选用保护装置和参数,绘制保护接线图。

9.就地控制:确定就地控制方式和设备,绘制就地控制电路图。

10.照明设计:根据建筑物的功能和要求,设计照明系统,选用照明设备和参数,绘制布置图。

综上,电气一次设计是电气系统设计的基础,涉及多个方面的内容,需要深入理解和把握。

建筑电气毕业设计范例

建筑电气毕业设计范例

建筑电气毕业设计范例一、电气系统设计电气系统设计是建筑电气设计的核心,主要包括供配电系统、电力系统、照明系统、防雷与接地系统等子系统。

在设计时,需要考虑建筑物的功能需求、负荷等级、设备容量、电源种类和数量等因素,以确保电气系统的安全、可靠和经济运行。

二、照明系统设计照明系统是建筑电气设计中不可或缺的一部分,主要包括室内照明和室外照明。

在设计时,需要考虑照明光源、灯具、控制方式等因素,以满足照明质量和节能的要求。

同时,还需要考虑照明系统的安全性和可靠性,如选用合适的开关和导线等。

三、电力系统设计电力系统是建筑物内所有用电设备的电源,其设计需要满足建筑物内各种用电设备的负荷需求。

在设计时,需要考虑电力系统的容量、电压等级、供电方式等因素,以确保电力系统的安全、可靠和经济运行。

四、防雷与接地系统设计防雷与接地系统是建筑物内电气系统的重要保护措施,可以避免雷击和静电对电气设备的损害。

在设计时,需要考虑建筑物的防雷等级、接地方式、防雷设备等因素,以确保防雷与接地系统的安全性和可靠性。

五、消防电气系统设计消防电气系统是建筑物内消防设备的重要组成部分,主要包括火灾报警系统、消防电源和应急照明系统等。

在设计时,需要考虑消防设备的种类、数量、分布等因素,以确保消防电气系统的安全性和可靠性。

六、综合布线系统设计综合布线系统是建筑物内通信设备和计算机网络设备的传输通道,其设计需要满足建筑物内各种通信和网络应用的需求。

在设计时,需要考虑布线的拓扑结构、传输介质、设备数量和分布等因素,以确保综合布线系统的可靠性和扩展性。

七、楼宇自动化系统设计楼宇自动化系统可以对建筑物内的各种设备进行自动化控制和管理,提高设备的运行效率和管理水平。

其设计需要综合考虑建筑物的功能需求、设备种类和数量等因素,以及设备的控制方式和数据采集方式等具体实施细节。

楼宇自动化系统的实施可以有效地提高建筑物的能源利用效率和管理水平,为建筑物的可持续发展提供有力支持。

建筑电气设计内容和深度

建筑电气设计内容和深度

建筑电气设计内容和深度1.电气系统整体设计:建筑电气设计首先需要进行系统整体的设计,包括确定建筑物的负荷需求、电源供电方式、电气线路布置等。

这部分设计需要考虑建筑物的功能类型、面积和楼层,确定合理的电缆走线路径、电缆规格及容量等。

2.电源供电设计:建筑电气设计需要确定各个功能区域的电源供电方式,包括市电供电、备用发电机供电、UPS不间断电源供电等。

同时还需要考虑电源的供电质量,如电压稳定性、频率波动等。

3.照明设计:照明设计是建筑电气设计的重要内容之一、照明设计不仅需要满足建筑物的照明需求,还需要考虑节能、舒适度、视觉效果等方面的要求。

照明设计需要根据建筑物的用途和空间功能进行布光、灯具选择等。

5.安防设计:安防设计是建筑电气设计的一个重要组成部分。

安防设计需要考虑入侵报警系统、监控系统、门禁系统等的合理布置和连接。

通过电子设备和控制系统的设计,实现对建筑物内部和外部安全的监控和管理。

在进行建筑电气设计时,还需要考虑以下一些深度内容。

1.国家标准和规范:建筑电气设计需要遵守国家相关的标准和规范,如《建筑电气设计规范》、《建筑物用电规则》等。

设计师需要熟悉相关的标准和规范,将其应用到实际的设计中。

2.运行可靠性和安全性:建筑电气设计需要考虑电力系统的运行可靠性和安全性。

设计师需要合理选择设备和材料,以及进行合理的备份设计和防护设计,确保电气系统的稳定运行和安全使用。

3.技术的前沿和创新性:建筑电气设计也需要关注技术的前沿和创新性。

随着科技的发展,新的电气设备和技术不断出现,设计师需要关注最新的技术趋势,将其应用到设计中,提高设计的智能化和节能性。

4.环境保护和可持续发展:建筑电气设计还需考虑环境保护和可持续发展。

设计师需要选用符合节能要求的照明设备和电力设备,合理利用可再生能源等,减少对环境的负担,推动建筑行业的可持续发展。

综上所述,建筑电气设计的内容和深度包括整体设计、电源供电设计、照明设计、通信设计、安防设计以及与国家标准、运行可靠性、技术创新、环境保护与可持续发展等相关的内容。

电气设计方案

电气设计方案

电气设计方案电气设计方案是指根据具体项目需求,对电气设备的选型、布置、配线等进行详细规划、设计的方案。

下面是一份电气设计方案,共计700字。

一、项目背景及需求分析本项目是一个商业综合体建筑,包括商业街、餐饮区、办公楼等层、地下停车场等。

项目需求包括正常用电、照明、安防系统、停车场照明等。

二、电气设计方案1. 设备配置选型根据项目需求,选用以下电气设备:- 低压开关柜:选用可靠性高、操作便捷的开关柜,具备过载和短路保护等功能。

- 照明设备:选用高效节能的LED照明设备,包括吊灯、射灯、筒灯等。

- 空调设备:选用高效节能的空调设备,根据空调负荷进行合理选型。

- 安防设备:包括监控摄像头、安全门禁系统、火灾报警器等。

2. 设备布置- 低压开关柜布置:根据电力负荷进行合理布置,方便运维和操作。

- 照明设备布置:根据建筑的功能和使用特点,合理布置各个区域的照明设备,确保照明效果和安全性。

- 空调设备布置:根据建筑的结构和空调负荷进行布置,确保室内温度的平衡和舒适。

- 安防设备布置:根据安全需求和监控范围布置监控摄像头,安全门禁系统布置在出入口处,火灾报警器布置在每个区域。

3. 配线设计- 正常用电配线:- 低压开关柜到各个用电设备的电缆布线从屋顶的电缆槽穿过防火墙,沿墙面布置到各个用电设备。

- 照明配线:- 各个照明设备的电缆布线沿墙面布置,通过穿墙套管连接至电源。

- 安防配线:- 监控摄像头的信号线和电源线通过穿墙套管布置,连接至监控室。

- 安全门禁系统的控制线和电源线从控制室穿墙套管布置,连接至出入口。

- 火灾报警器的信号线和电源线从各个区域穿墙套管布置,连接至报警控制室。

4. 照明控制系统采用智能化照明控制系统,通过感应器、开关等手段实现照明的自动控制,提高节能效果。

5. 安全措施- 低压开关柜采用空隙式安全装置,以确保操作人员的安全。

- 照明设备选用防爆型,保证照明的安全性。

- 安防设备进行完善的防水、防尘措施,以保证设备的正常运行。

电气设计的主要内容

电气设计的主要内容

电气设计的主要内容
1. 负荷计算呀,这就像给电气系统称体重,你得知道它大概多重才能选合适的设备呀!比如你家要装好多电器,不先算算负荷能行?
2. 配电系统设计,这可是保证电能源源不断输送的关键啊,就像血管给身体各个部位供血一样重要。

你想想,要是配电系统没设计好,那不就像血管出问题了,那多糟糕!比如医院里的电力系统,那可得稳定可靠呀!
3. 照明设计,这可关乎我们的用眼舒适呢!它就好比是房子的妆容,化得好让人感觉舒服又敞亮。

你看商场里的照明设计得多棒,让我们购物都更带劲了!
4. 插座布置也很关键呀,这就像是给电器安排座位,得合适方便才行呢!你家插座要是到处找不到或者不够用,那多烦呀!就像手机没电了找不到插座充,急不急人!
5. 防雷接地设计,这可是保护电气系统和我们安全的呀,就像给房子穿上防雷的铠甲。

要是没做好,打雷的时候多可怕呀!比如高楼要是防雷接地没做好,那多危险!
6. 弱电系统设计,这可是让各种智能设备更好工作的保障呢,好比是神经系统呀!像现在的智能家居,没弱电系统可不行!
7. 电缆布线,这就像给电流铺设道路,得规划好走向,不能乱呀!要是乱七八糟的,以后维修都麻烦。

你看工厂里的电缆布线多整齐!
8. 电气设备选型,那可得慎重呀,选好了才能高效工作呢!这就如同挑选手下,得找最得力的。

如果选错了设备,那不就像找了个不靠谱的帮手!
9. 节能设计,这可是大趋势呀,既环保又省钱呢!就好像我们要学会勤俭持家一样。

你想想,到处都浪费电多可惜呀,节能设计能让资源更好利用呀!
我觉得电气设计真的非常重要,每一个环节都需要精心考量和仔细设计,才能打造出安全、高效、舒适的电气环境呀!。

电气方案设计

电气方案设计

电气方案设计一、电气方案设计的主要内容1.电气控制方案设计:根据设备或系统的功能需求,设计控制系统的结构、原理和控制逻辑。

包括选择合适的传感器和执行器,设计电气控制电路,编写控制程序等。

2.电气供电方案设计:根据设备或系统的功率需求和工作环境条件,设计电源供电系统的结构和参数。

包括选择合适的电源类型和容量,设计电气配电系统,计算电缆尺寸和长度,设计接地系统等。

3.电气安全方案设计:根据国家和行业的安全标准,设计电气设备的安全保护方案。

包括选择合适的过载保护、短路保护、漏电保护等保护装置,设计安全接地系统,制定安全操作规程等。

4.电气维护方案设计:根据设备或系统的维护需求,设计电气维护方案。

包括制定维护计划,选择合适的维护工具和设备,建立维护记录和故障分析系统等。

二、电气方案设计的步骤1.明确需求:详细了解设备或系统的功能需求和性能指标,包括工作流程、控制精度、工作环境等。

2.分析方案:根据设备或系统的工作原理和需求,分析可能的电气方案,包括不同控制和供电方案的优缺点、适应性和经济性。

3.选择元器件和设备:根据方案分析,选择合适的传感器、执行器、电源等元器件和设备。

注意考虑可靠性、稳定性、成本和维护便利性。

4.设计电气控制电路:根据控制方案和元器件选择,设计电气控制电路。

包括电源电路、信号采集电路、信号处理电路和控制逻辑电路等。

5.编写控制程序:根据电气控制电路设计和功能需求,编写控制程序。

包括选择控制器类型和编程语言,设计控制算法,编写程序代码等。

6.设计电源供电系统:根据功率需求和工作环境条件,设计电源供电系统。

包括选择电源类型和容量,计算电缆尺寸和长度,设计配电箱和配电装置等。

7.设计安全保护系统:根据安全标准和设备要求,设计安全保护系统。

包括选择过载保护、短路保护、漏电保护等保护装置,设计安全接地系统,编写安全操作规程等。

8.设计维护方案:根据设备或系统的维护需求,设计维护方案。

包括制定维护计划,选择维护工具和设备,建立维护记录和故障分析系统等。

电气设计方案doc(一)

电气设计方案doc(一)

电气设计方案doc(一)引言概述在当前的电气设计领域,为了满足不断变化的市场需求和技术要求,制定一个完善的电气设计方案是至关重要的。

本文将从五个方面阐述电气设计方案的重要性和主要内容,并为读者提供详细的小点说明。

正文1. 电气设计的目标- 理解客户需求:通过与客户密切合作,了解其需求和期望,以便制定相应的电气设计方案。

- 实现可靠性要求:确保电气系统在正常和异常工作条件下的可靠性,以保障系统持续运行和用户的安全。

- 提高效率和节能:通过优化电气系统配置和使用高效的设备,实现能源效率,降低能耗和运营成本。

2. 电气设计的主要内容- 负载需求评估:根据用户需求和使用场景,评估电气系统的负载要求,包括功率、电压、电流等。

- 设备选型和布置:选择合适的电气设备和配件,并合理布置在系统中,以满足负载需求和空间限制。

- 线路设计与电缆选择:设计合适的电气线路,选择适当的电缆类型和规格,确保电流和电压传输的稳定性和安全性。

- 保护和安全系统设计:制定完善的保护措施,包括过电流保护、短路保护和接地保护等,确保系统和用户的安全。

- 控制系统设计:设计电气控制系统,包括PLC(可编程逻辑控制器)和HMI(人机界面),以实现对设备的灵活控制和监控。

3. 电气设计的关键要素- 标准和规范:遵守相关的电气安全标准和规范,如IEC 60364系列标准,确保电气系统的质量和安全。

- 可维护性:考虑电气设备的可维护性,包括易维修、易更换零部件和定期维护等,确保系统的可持续运行。

- 可扩展性:设计电气系统时考虑未来的扩展需求,以便在需要时能够方便地增加和改变系统的功能和容量。

4. 电气设计方法与工具- CAD软件:使用计算机辅助设计(CAD)软件进行电气布局和绘图,提高设计效率和准确性。

- 模拟仿真工具:使用电路仿真工具,如PSpice和Matlab Simulink等,对电气系统进行仿真分析和优化。

- 电气设计指南:参考电气设计指南和手册,如国家电气安装规范和相关技术手册,以获取实用的设计建议和解决方案。

电气设计说明

电气设计说明

电气设计说明一、工程概况本工程为四层教学楼,四层上是层高为4.5m的花架,,建筑高度为18..90m。

二、设计依据1、建筑平立剖平面2、《民用建筑电气设计规范》(JGJ/T 16-92);《供配电设计系统设计规范》(GB50052-95);《低压配电设计规范》(GB50054-95);《建筑物防雷设计规范》(GB50057-94);三、供电1、本工程采用380V/220V低压供电系统,进线选用铜芯电缆直埋地暗敷,电缆过路及进建筑物基础穿保护管。

供电负荷为70KW。

2、本工程电气设计部分只从进户线之后做起,室外供电由甲方自理。

四、配电在一层配电室设配电总箱,明装,底标高 1.3m。

各层分设动力和照明配电箱,均暗装,底标高1.6m.五、电器电气布置详见电气平面图,灯具开关暗装,安装标高为1.4m,吊扇附明装开关,中心标高为1.4m,电源插座安装标高为1.4m。

灯具除白炽灯外均为电子镇流器荧光灯。

六、电线主干线见《供电系统图》,工作导线采用塑料铜芯线,照明线路与插座线路分开穿管敷设,专用保护线采用铜芯软线,与工作导线同穿高强度阻燃绝缘电线管沿墙、顶暗敷。

七、接地本工程采用TN-C-S系统,基础做接地极,接地电阻不大于10Ω,接地电阻达不到设计要求时,增加人工接地极。

做法见《建筑电气安装工程图集》,本工程总等电位(MEB)联接,MEB端子箱设于电源进线处,箱体尺寸为300*200*120,暗装,底标高为0.3m,MEB端子板采用260*100*4的紫铜板,做法见《等电位联接安装》97SD567的12页,MEB,连接线采用-40*4的镀锌扁钢,安抚在墙,或地面内,做法见《等电位联接安装》97SD567的6.7页.八、双向视听只做管线预留设计,暗装与调试由厂家现场指导,配电室内分线箱明装,底标高为1.6m,走道内分线箱暗装,底标高为1.6m。

线路穿SC厚电线管暗敷于墙或顶棚内。

设备安装标高见《双向视听平面图》。

电气设计基础知识大全

电气设计基础知识大全

电气设计基础知识大全《电气设计基础知识大全》导言:电气设计是现代工程中不可或缺的一部分,涉及到许多重要的概念和原则。

本篇文章将为读者提供一份全面的电气设计基础知识大全,帮助读者了解电气设计的基本原理和流程。

第一章:电流与电压1. 电流的定义和单位2. 电压的定义和单位3. 电阻与电流关系4. 电阻与电压关系5. 电流与电压的功率关系第二章:电路基础1. 电路的定义和分类2. 串联电路和并联电路3. 电路中的电阻、电感和电容4. 交流电路和直流电路5. 电路中的欧姆定律和基尔霍夫定律第三章:电气元件1. 电阻器的种类和应用2. 电容器的种类和应用3. 电感器的种类和应用4. 整流器和稳压器的原理和应用5. 开关和继电器的原理和应用第四章:电气安全1. 电气安全规范和标准2. 电击和触电事故的预防措施3. 地线和保护接地的原理和作用4. 绝缘和防护措施的重要性5. 现场检测和测试设备的使用第五章:电气图纸和符号1. 电气图纸的类型和常用符号2. 线路图和布线图的绘制方法3. 电路图和原理图的说明与解读4. 控制电路图和接线图的设计方法5. 常见电气故障和故障排除的图纸分析第六章:电气系统设计1. 功率和能量的计算与分配2. 变压器和输电系统的设计与选型3. 配电系统和配电盘的设计原理4. 照明系统和照明设计的考虑因素5. 防雷和接地系统的设计与布置结语:本篇文章从电流与电压的基本概念开始,逐渐展开了关于电气设计的基础知识大全。

电路基础、电气元件、电气安全、电气图纸和符号以及电气系统设计都是电气工程师必备的基本知识。

读者在阅读完本篇文章之后,应该对电气设计的基本原理和流程有了更深入的了解。

希望本篇文章能够对电气工程师的学习和实践有所帮助。

500KV变电所电气一次设计(详细,规范模板)

500KV变电所电气一次设计(详细,规范模板)

Key words: 500kV substation; main connection;sformer
500kv 变电站电气一次部分初步设计


1 变电站原始资料......................................................................................................... 1 2 设计说明书............................................................................................................... 2 2.1 电气主接线选择 .......................................................................................................... 2 2.1.1 主接线基本要求 ................................................................................................ 2 2.1.2 主接线设计原则及步骤 .................................................................................... 2 2.1.3 主接线基本接线形式及特点 ............................................................................ 4 2.1.4 主接线方案确定 ................................................................................................ 7 2.2 站用电选择 ................................................................................................................ 10 2.2.1 站用变压器选择 .............................................................................................. 10 2.2.2 站用电接线 ...................................................................................................... 10 2.3 无功补偿装置选择 .................................................................................................... 11 2.3.1 无功补偿装置选择要求 .................................................................................. 11 2.3.2 无功补偿装置选择结果 .................................................................................. 12 2.4 主变压器选择 ............................................................................................................ 12 2.4.1 主变压器台数和容量确定 .............................................................................. 12 2.4.2 主变压器形式和结构选择原则 ...................................................................... 12 2.4.3 主变压器选择结果 .......................................................................................... 13 2.5 短路电流计算 .......................................................................................................... 13 2.5.1 短路电流计算原则 .......................................................................................... 13 2.5.2 短路电流计算结果 .......................................................................................... 14 2.6 主要电气设备选择 .................................................................................................... 14 2.6.1 断路器选择 ...................................................................................................... 15 2.6.2 隔离开关选择 .................................................................................................. 16 2.6.3 电流互感器选择 .............................................................................................. 17 2.6.4 电压互感器选择 .............................................................................................. 19 2.6.5 导体选择 .......................................................................................................... 21
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气设计前期规划阶段1,确定设计内容:根据工程项目具体要求,确定电气系统的大体框架。

一般采用MCC电动机控制中心形式控制2,确定变、配电系统容量及要求1)确定负荷级别:1,2,3级负荷的主要内容对供电无特殊要求均为三级负荷。

2)负荷估算:根据工程项目提资,计算出工程项目的总装机功率,和运行总功率。

那些需要变频控制。

3)确定变、配电所位置,数量、容量,变压器台数。

3,确定是否需要设应急电源系统以及备用电源盒应急电源型式。

4,对照明、防雷、接地等相关系统构成型式进行确认。

5,高压电源的引进通常采用两种方案:一种是直接接于主厂房高压工作变。

另一种是设立脱硫高压工作变。

设计阶段一.低压电气选择原则(一).断路器的选择1.一般低压断路器的选择14/ 1(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8-1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7-2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时14/ 2间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8-15)倍脱扣器额定电流;绕线转子电动机时为(3-6)倍脱扣器额定电流.4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6-20)倍线路计算负载电流.(二).漏电保护装置的选择1.形式的选择一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性.2.额定电流的选择漏电保护器的额定电流应大于实际负荷电流. 3.极数的选择家庭的单相电源,应选用二极的漏电保护器;若负载为三相三线,则选用三极的漏电保护器;若负载为三相四线,则应选用四极漏电保护器.4.额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用;灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家庭一般为5mA左右).家庭装于配电板上的漏电保护器,其额定漏电动作电流宜为15-30mA左右;针对某一设备用的漏电保护器(如落地电扇等),其14/ 3额定漏电动作电流宜为5-10mA. 快速性是指通过漏电保护器的电流达到动作电流时,能否迅速地动作.合格的漏电保护器的动作时间不应大于0.1s,否则对人身安全仍有威胁.(三).热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间【(4-7)IN电动机】时不受影响.1.热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2.热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流来确定热继电器的型号.3.热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4.热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节范围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6-0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1-1.15倍.(四).接触器的选择14/ 41.选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.2.主触头的额定电流主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1-1.4)UN电机如果接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用. 3.主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.4.操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的接触器.5.线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.(五).中间继电器的选择中间继电器一般根据负载电流的类型、电压等级和触头数量来选择. 二.配电设备布置1.配电室的位置应靠近用电负荷中心,设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈震动的场所,并宜留有发展余地。

14/ 52.配电设备的布置应遵循安全、可靠、适用和经济等原则,并应便于安装、操作、搬运、检修、试验和监测。

3.配电室内除本室需用的管道外,不应有其他的管道通过。

室内水、汽管道上不应设置阀门和中间接头;水、汽管道与散热器的连接应采用焊接,并应做等电位联结。

配电屏的上、下方及电缆沟内不应敷设水、汽管道。

4.落地式配电箱的底部应抬高,高出地面的高度室内不应低于50mm,,室外不应低于200mm;其底座周围应采取封闭措施,并应能防止鼠、蛇类等小动物进入箱内。

5.同一配电室内相邻的两段母线,当任一段母线有一级负荷时,相邻的两端母线之间应采取防火措施。

6.高压及低压配电设备设在同一室内,且两者有一侧柜有裸露的母线时,两者之间的净距不应小于2m。

7.成排布置的配电屏,其长度超过6m时,屏后的通道应设2个出口,并宜布置在通道的两端,当两出口之间的距离超过15m时,其间尚应增加出口。

8. 成排布置的配电屏通道最小宽度(m)14/ 62. 受限制时是指受到建筑平面的限制、通道内有柱等局部突出物的限制;1.注:背靠背布置时3.;屏后操作通道是指需在屏后操作运行中的开关设备的通道;控制柜、控制屏、屏前通道宽度可按本表中双排背对背布置的屏前尺寸确定;4 挂墙式配电箱的箱前5 落地式动力配电箱前后的通道最小宽度可按本表确定;1m.操作通道宽度,不宜小于三.电线、电缆选择倍;载流量相同1.6820℃时铝线的电阻率约为铜的铜的导电率高,采用铜线芯损耗比较低,铜材的1.5铝线芯截面积约为铜的倍。

时,机械性能优于铝材,延展性好,便于加工和安装。

抗疲劳强度约为铝铝线芯的质量仅为铜倍。

但铝材比重小,在电阻值相同时,材的1.7 的一半,铝线、缆明显较轻。

软R 铜丝编织屏蔽V 聚氯乙烯P 聚氯乙烯K 控制电缆V交联聚乙YJ 阻燃电缆铜带屏蔽聚乙烯导体结构Y P2 ZR 耐火电缆钢带铠装NH 22 聚乙烯烯Y铝的单电缆的载流能力主要与电缆内金属丝的材料和截面积有关。

14/ 7位截面积载流能力:10平方毫米以下是5A/平方毫米铜导线的载流能力比铝大一级。

例如,0.75的铜线按照1的铝线计算;1的铜线按照1.5的铝线计算,1.5的铜线按照2.5的铝线来计算...导线敷设方式的明、暗不同选择的导线也不同,明敷比暗敷载流量大;不同根数同时敷设时载流量也会不同,并行导线数量越多载流量越小,这需要根据情况查阅手册来选择。

保护管的选择也需要查阅手册来选择。

四.配电线路敷设电缆布线(Ⅰ)一般规定4.1 电缆路径的选择,应符合下列规定:1 应使用电缆不易受到机械、震动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等损伤;2 应便于维护;3 应避开场地规划中的施工用地或建设用地;4 应使电缆路径较短。

4.2 露天敷设的有塑料或橡胶外护层的电缆,应避免日光长时间的直晒;当无法避免时,应加装遮阳罩或采用耐日照的电缆。

4.3 电缆在屋内、电缆沟、电缆隧道和电气竖井内明敷时,不应采用易延燃的外保护层。

4.4 电缆不应在易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。

当受条件限制需要在这类隧道或沟道内敷设电缆时,14/ 8应采取防爆、防火的措施。

4.5 电力电缆不宜在有热力管道的隧道或沟道内敷设。

当需要敷设时,应采取隔热措施。

4.6 支承电缆的构架,采用钢制材料时,应采取热镀锌或其他防腐措施;在有较严重腐蚀的环境中,应采取向适应的防腐措施。

4.7 电缆宜在进户处、接头、电缆头处或地沟及隧道中留有一定长度的余量。

(Ⅱ)电缆在屋内敷设4.8 无铠装的电缆在屋内明敷,除明敷在电气专用房间外,水平敷设时,与地面的距离不应小于2.5m;垂直敷设时,与地面的距离不应小于1.8m;当不能满足上述要求时,应采取防止电缆机械损伤的措施。

4.9 屋内相同的电压的电缆并列明敷时,除敷设在托盘、梯架和槽盒内外,电缆之间的净距不应小于35mm,且不应小于电缆外径。

1kV 及以下电力电缆及控制电缆与1kV以上电力电缆并列明敷时,其净距不应小于150mm。

4.10 在屋内架空明敷的电缆与热力管道的净距,平行时不应小于1m;交叉时不应小于0.5m;当净距不能满足要求时,应采取隔热措施。

电缆与非热力管道的净距,不应小于0.15m;当净距不能满足要求时,应在与管道接近的电缆段上,采取防止电缆受机械损伤的措施。

在有腐蚀性介质的房屋内明敷的电缆,宜采用塑料护套电缆。

14/ 94.11 电缆在托盘和梯架内敷设时,电缆总截面积与托盘和梯架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。

电缆托盘和梯架水平敷设时,宜按荷载曲线选取最佳跨距进行支撑,且支撑点间距宜为1.5m~3m。
