大比例尺地形图的测绘
（4）每一测站的工作结束后，应在测绘范围内检 查地物、地貌是否漏测、少测，各类地物名称和地理名 称等是否清楚齐全，在确保没有错误和遗漏后，可迁至 下一站。
四、增补测站点
经纬仪视距支导线法是增补测站点常用方法。
例 从图根控制点A测定支导线点1。
B 1
DA1
C
β
A D
（1）将经纬仪安置在控制点A上，对中、 整平。用测回法测量AB与A1之间的水平角β一 测回，用量角器在图上画出a1方向线。
等高线是根据相邻地貌特征点的高程，按规 定的等高距勾绘的。
等高线的勾绘方法有比例内插法、图解法和 目估法等。
A
52.8
F
52.5
I
52.3
B 57.4
D 55.8
G 58.8
51.6
E
50.4 50.5
CH
55.6
K
比例内插法
h00A..xx24B12mm 5766.44444..66mmmmmmm 52.8m 4.6m xdx12AB00.2.64m4m44m.6.66mm64m4mmmm36mmmm
70 120 200 —
2.经纬仪测绘法
经纬仪测绘法就是将经纬仪安置在控制点上， 测绘板安置于测站旁，用经纬仪测出碎部点方向 与已知方向之间的水平夹角。
再用视距测量方法测出测站到碎部点的水平 距离及碎部点的高程。
然后根据测定的水平角和水平距离，用量角 器和比例尺将碎部点展绘在图纸上，并在点的右 侧注记其高程。
1.地物的描绘
地物要按地形图图式规定的符号表示。
如房屋按其轮廓用直线连接；
河流、道路的弯曲部分，则用圆滑的曲线 连接；
对于不能按比例描绘的地物，应按相应的 非比例符号表示。
四、增补测站点
经纬仪视距支导线法是增补测站点常用方法。
例 从图根控制点A测定支导线点1。
B 1
DA1
C
β
A D
（1）将经纬仪安置在控制点A上，对中、 整平。用测回法测量AB与A1之间的水平角β一 测回，用量角器在图上画出a1方向线。
等高线是根据相邻地貌特征点的高程，按规 定的等高距勾绘的。
等高线的勾绘方法有比例内插法、图解法和 目估法等。
A
52.8
F
52.5
I
52.3
B 57.4
D 55.8
G 58.8
51.6
E
50.4 50.5
CH
55.6
K
比例内插法
h00A..xx24B12mm 5766.44444..66mmmmmmm 52.8m 4.6m xdx12AB00.2.64m4m44m.6.66mm64m4mmmm36mmmm
70 120 200 —
2.经纬仪测绘法
经纬仪测绘法就是将经纬仪安置在控制点上， 测绘板安置于测站旁，用经纬仪测出碎部点方向 与已知方向之间的水平夹角。
再用视距测量方法测出测站到碎部点的水平 距离及碎部点的高程。
然后根据测定的水平角和水平距离，用量角 器和比例尺将碎部点展绘在图纸上，并在点的右 侧注记其高程。
1.地物的描绘
地物要按地形图图式规定的符号表示。
如房屋按其轮廓用直线连接；
河流、道路的弯曲部分，则用圆滑的曲线 连接；
对于不能按比例描绘的地物，应按相应的 非比例符号表示。
8.2大比例尺地形图测绘

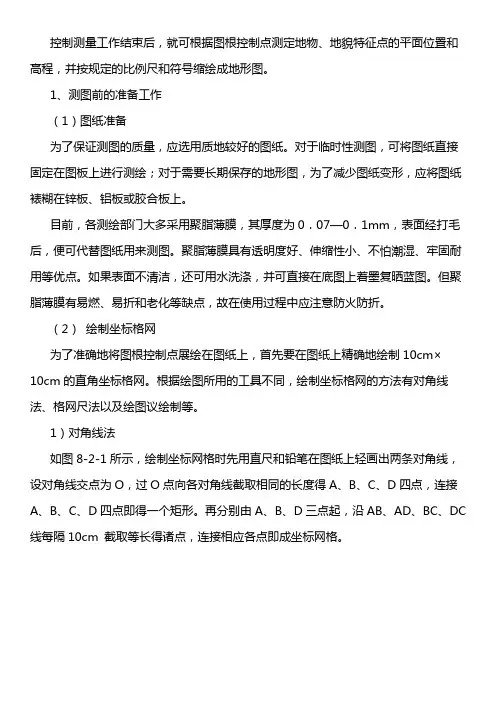

控制测量工作结束后，就可根据图根控制点测定地物、地貌特征点的平面位置和高程，并按规定的比例尺和符号缩绘成地形图。
1、测图前的准备工作（1）图纸准备为了保证测图的质量，应选用质地较好的图纸。
对于临时性测图，可将图纸直接固定在图板上进行测绘；对于需要长期保存的地形图，为了减少图纸变形，应将图纸裱糊在锌板、铝板或胶合板上。
目前，各测绘部门大多采用聚脂薄膜，其厚度为0．07—0．1mm，表面经打毛后，便可代替图纸用来测图。
聚脂薄膜具有透明度好、伸缩性小、不怕潮湿、牢固耐用等优点。
如果表面不清洁，还可用水洗涤，并可直接在底图上着墨复晒蓝图。
但聚脂薄膜有易燃、易折和老化等缺点，故在使用过程中应注意防火防折。
（2）绘制坐标格网为了准确地将图根控制点展绘在图纸上，首先要在图纸上精确地绘制10cm×10cm的直角坐标格网。
根据绘图所用的工具不同，绘制坐标格网的方法有对角线法、格网尺法以及绘图议绘制等。
1）对角线法如图8-2-1所示，绘制坐标网格时先用直尺和铅笔在图纸上轻画出两条对角线，设对角线交点为O，过O点向各对角线截取相同的长度得A、B、C、D四点，连接A、B、C、D四点即得一个矩形。
再分别由A、B、D三点起，沿AB、AD、BC、DC 线每隔10cm 截取等长得诸点，连接相应各点即成坐标网格。
图8-2-1 对角线法绘制方格网2）格网尺法坐标格网尺是一种带有方眼的金属直尺，尺上有间隔10cm的6个孔，每个孔有一个斜边，起孔斜边是直线，其上刻有一细线表示该尺长度的起点，称为零点，其他各孔及末端的斜边是以零点为圆心，以10cm,20cm……50cm及70.711cm为半径的弧线。
长度70.711cm即是的正方向对角线的理论长度。
（3）控制点展绘如图8-2-2所示，展点前，要按图的分幅位置，将坐标格网线的坐标值注在相应格网边线的外侧。
展点时，先要根据控制点的坐标，确定所在的方格。
将图幅内所有控制点展绘在图纸上，并在点的右侧以分数形式注明点号及高程。
大比例尺地图测绘
第八章
大比例尺地形图测绘
本章重点介绍：
地形图的测绘是获得反映测区内地物 和地貌的平面位置和高程而进行的测 量工作。地形图是控制测量与碎部测 量的综合结果。 本章在图根控制测量的基础上，主要 介绍： 地物和地貌在地形图上的表示方法 测图前的准备 碎部点位的测定方法 地形测量方法 地形图绘制 地形图的拼接与整饰 简要介绍：大比例尺地形图的数字化 测图方法。
大 比 例 尺 地 形 图 测 绘
随着测绘科技的快速发展，地形图 测绘也开始走向自动化。即将外业 利用电子全站仪采集的数据终端与 计算机、自动绘图机连接，再配以 数据处理软件和绘图软件，从而实 现地形图测绘的自动化。 目前此法正处于推广应用阶段。鉴 于我国园林行业的现状及条件，传 统的测绘方法仍为当前主要的技术 手段。因此，本章将重点介绍利用 平板仪和经纬仪测绘各种大比例尺 （1﹕500～1﹕5000）地形图的方法。
地形 图上 地物 和地 貌的 表示 方法
半比例符号 对于成带状的狭长地物，如小 路、通讯线、管道、垣栅等， 其长度可按比例缩绘，而宽度 无法按比例表示的符号称为半 比例符号。如表8.1中，从编号 14到19都是半比例符号。这些 半依比例符号的中心线就是实 际地物的中心线。
地形 图上 地物 和地 貌的 表示 方法
地形 图上 地物 和地 貌的 表示 方法
地物的表示方法 地面上各种不同形状的物体总称为地 物。在地形图上所有的地物都是用简 明、清晰和易于判断实物的符号表示 出来，这些符号称为地形图图式。表 8.1是根据国家测绘总局统一制定和颁 布的“1﹕500、1﹕1000、1﹕2000地 形图图式”中摘录的一小部分地物、 地貌符号。图式是测绘、使用和阅读 地形图的重要依据，因此，在测绘和 使用地形图之前，应首先了解各种地 物在《地形图图式》上的分类方法。
大比例尺地形图测绘
本章重点介绍：
地形图的测绘是获得反映测区内地物 和地貌的平面位置和高程而进行的测 量工作。地形图是控制测量与碎部测 量的综合结果。 本章在图根控制测量的基础上，主要 介绍： 地物和地貌在地形图上的表示方法 测图前的准备 碎部点位的测定方法 地形测量方法 地形图绘制 地形图的拼接与整饰 简要介绍：大比例尺地形图的数字化 测图方法。
大 比 例 尺 地 形 图 测 绘
随着测绘科技的快速发展，地形图 测绘也开始走向自动化。即将外业 利用电子全站仪采集的数据终端与 计算机、自动绘图机连接，再配以 数据处理软件和绘图软件，从而实 现地形图测绘的自动化。 目前此法正处于推广应用阶段。鉴 于我国园林行业的现状及条件，传 统的测绘方法仍为当前主要的技术 手段。因此，本章将重点介绍利用 平板仪和经纬仪测绘各种大比例尺 （1﹕500～1﹕5000）地形图的方法。
地形 图上 地物 和地 貌的 表示 方法
半比例符号 对于成带状的狭长地物，如小 路、通讯线、管道、垣栅等， 其长度可按比例缩绘，而宽度 无法按比例表示的符号称为半 比例符号。如表8.1中，从编号 14到19都是半比例符号。这些 半依比例符号的中心线就是实 际地物的中心线。
地形 图上 地物 和地 貌的 表示 方法
地形 图上 地物 和地 貌的 表示 方法
地物的表示方法 地面上各种不同形状的物体总称为地 物。在地形图上所有的地物都是用简 明、清晰和易于判断实物的符号表示 出来，这些符号称为地形图图式。表 8.1是根据国家测绘总局统一制定和颁 布的“1﹕500、1﹕1000、1﹕2000地 形图图式”中摘录的一小部分地物、 地貌符号。图式是测绘、使用和阅读 地形图的重要依据，因此，在测绘和 使用地形图之前，应首先了解各种地 物在《地形图图式》上的分类方法。
0669《园林测量技术》课件-项目6大比例尺地形图测绘(精)
图6：山脊和山谷等高线
③鞍部
是相邻两山头之间呈马鞍形的低凹部分。是两个山脊与两个山谷会 合的地方。
图7：鞍部等高线
图8：绝壁和悬崖等高线
3.等高线特性
①相等性：同一条等高线上各点的高程都相等。
②闭合性：等高线是闭合曲线，如不在本图幅内闭合，则必在
图外闭合。
③不相交性：除在悬崖或绝壁处外，等高线在图上不能相交或
2.按符号与地物的比例关系分类
①比例符号
物体的形状和大小可以按测图比例尺缩小并按规定的符号绘在图纸上。
②非比例符号 地物的轮廓较小，无法将其形状、大小按测图比例尺绘制在图上，绘 图时不考虑其实际大小，而采用规定的符号进行表示。
③半比例符号
状延伸地物，其长度可按比例尺缩绘，而宽度不能按比例尺缩绘。 ④注记符号
①数字化测图的特点
1）测图和用图的自动化； 2）测图产品的数字化；
3）测图成果的精度高；
4）便于建立地理信息系统（GIS）。
②全站仪测图法
全站仪野外数据采集
数据传输
数字化成图
图纸输出
③数字化测图软件
南方CASS测图系统是当前常见的数字化测图软件，它有完备的 数据采集、数据处理、图形生成、图形编辑、图形输出等功能，可 方便灵活的完成数字化地形图、地籍图的测绘工作。
②地貌特征点的选择
1）地性线的方向或坡度变换处。 2）除对明显的地貌特征点观测外，还需要保持一定的立尺密度。
2.经纬仪测图法
①安置仪器
②定向 ③立尺 ④观测 ⑤记录 ⑥计算 ⑦展绘碎部点 ⑧绘制地物和地貌 ⑨地形图的拼接、检查与整饰
图9：经纬仪测图法
3.数字化测图
随着科学技术的发展，计算机及各种先进的数据采集和输出设备 得到广泛应用，测量成果不再是绘制在纸上的地图，而是以数字形 式存储在计算机中，可以传输、处理、共享的数字地图。 数字化测图已经逐步替代白纸测图称为地形图测绘和园林测量的 主流。其自动化程度和测量精度均是其他方法无法达到的。
大比例尺地形图测绘
随着科学技术水平的进一步发展，地面数字测图系统发展为更自动化的模式： (1)全站仪自动跟踪测量模式 测站上安置自动跟踪式全站仪，棱镜站则有司镜员和电子平板操作员（或由一人兼担）。 (2)GPS测量模式 近几年发展起来的GPS载波相位差分技术，又称RTK（Real Time Kinematic），即实时动态定位，能够实时给出厘米级的定位结果。 在RTK作业模式，若与电子平板测图系统连接，就可现场实时成图，避免了测后返工问题。 随着RTK技术的不断发展和系列化产品的不断出现，一些更轻小、更廉价的RTK模式的GPS接收机正在不断地推向市场。现在有一些厂家还生产出了用于地形测量的GPS产品，称为GPS Total Station（GPS全站仪）。
地籍图表示的内容有地籍要素和必要的地形要素。地籍要素包括行政境界、土地权属、界址点及编号、土地编号、房产情况、土地利用类别、土地等级、土地面积等。必要的地形要素包括测量控制点、房屋道路、水系以及与地籍有关的地理名称等。
大比例尺测图除测绘地形图以外，还有地籍图、房产图和地下管线图等，它们的测绘方法是相同的，并具有本地统一的平面坐标系统、高程系统和图幅分幅方法。
5. 数字化测图的现状与发展 发展过程大致可以分为以下两个阶段： (1)全站仪在野外测量，电子手薄记录，人工画草图，室内将数据用电子手薄传输到计算机，配以成图软件编辑成数字地图，最后由绘图仪输出。 (2)仍然采用野外数字测记模式，但成图软件有了实质性进展。主要表现在两个方面：一是开发了智能化外业数据采集软件；二是自动成图软件能直接针对电子手薄记录的地形信息数据进行处理。
（2）碎部测量 (a)测站设置与检校 将电子全站仪安置在测站点上，对中、整平、量仪器高，连接电子手簿或便携机，启动野外数据采集软件，按菜单提示键盘输入测站信息。 根据所输入的点号即可提取相应控制点的坐标，并反算出后视方向的坐标方位角，以此角值设定全站仪的水平度盘起始读数。 然后，用全站仪瞄准检核点反光镜，测量水平角、竖直角及距离，输入反光镜高度。即可自动算出检核点的三维坐标，并与该点已知信息比较，若检核通过则继续碎部测量。
地籍图表示的内容有地籍要素和必要的地形要素。地籍要素包括行政境界、土地权属、界址点及编号、土地编号、房产情况、土地利用类别、土地等级、土地面积等。必要的地形要素包括测量控制点、房屋道路、水系以及与地籍有关的地理名称等。
大比例尺测图除测绘地形图以外，还有地籍图、房产图和地下管线图等，它们的测绘方法是相同的，并具有本地统一的平面坐标系统、高程系统和图幅分幅方法。
5. 数字化测图的现状与发展 发展过程大致可以分为以下两个阶段： (1)全站仪在野外测量，电子手薄记录，人工画草图，室内将数据用电子手薄传输到计算机，配以成图软件编辑成数字地图，最后由绘图仪输出。 (2)仍然采用野外数字测记模式，但成图软件有了实质性进展。主要表现在两个方面：一是开发了智能化外业数据采集软件；二是自动成图软件能直接针对电子手薄记录的地形信息数据进行处理。
（2）碎部测量 (a)测站设置与检校 将电子全站仪安置在测站点上，对中、整平、量仪器高，连接电子手簿或便携机，启动野外数据采集软件，按菜单提示键盘输入测站信息。 根据所输入的点号即可提取相应控制点的坐标，并反算出后视方向的坐标方位角，以此角值设定全站仪的水平度盘起始读数。 然后，用全站仪瞄准检核点反光镜，测量水平角、竖直角及距离，输入反光镜高度。即可自动算出检核点的三维坐标，并与该点已知信息比较，若检核通过则继续碎部测量。
大比例尺地形图测绘基本要求
大比例尺地形图测绘基本要求3．1主要内容与适用范围3．1．1大比例尺地形图（指1：500、1：1000、1：2000地形图）是城市规划、管理、工程项目设计、建设和土地管理等工作的基本依据。
为指导城市大比例尺地形图测绘工作，特制定本要求。
3．1．2本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定，测绘过程的技术要求将在随后的章节详细说明。
3．1．3大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》（CJJ 8-99）（以下简称《规范》）和《1：500、1：1000、1：2000地形图图式》（GB/T 7929-1995）（以下简称《图式》）中作了详细的规定和说明，《规范》和《图式》是我院测绘大比例尺地形图的基本依据。
随着城市的不断发展，出现了许多《规范》、《图式》中未作说明的地物，还有部分地物、地形要素的测绘未作详细说明。
为确保大比例尺地形图满足城市规划、管理和其他用户的要求，结合太原市的实际情况，制定本要求，作为对《规范》、《图式》中未详细说明有关事宜的补充。
3．1．4本规定未明确规定的，按如下标准执行1 《城市测量规范》（CJJ 8-99）；2 《1：500、1：1000、1：2000地形图图式》（GB/T 7929-1995）。
3．2大比例尺地形图的规格太原市大比例尺采用40cm×50cm矩形分幅，图幅按太原市地形图编号方法进行编号。
3．3大比例尺地形图的精度无论采用何种方法成图，城市大比例尺地形图的精度应执行以下要求。
3．3．1图根点、测站点精度图根点相对于图根起算点的点位中误差，不得大于图上0.1mm；高程中误差，不得大于测图基本等高距的1/10。
测站点相对于邻近图根点的点位中误差，不得大于图上0.3mm；高程中误差：平地不得大于1/10基本等高距，丘陵地不得大于1/8基本等高距，山地，高山地不得大于1/6基本等高距。
3．3．2地形图平面精度地形图平面精度应符合下表3.3.2的规定。
第十章大比例尺地形图测绘
yA)
yP
yA
c ot
yB cot (xB cot cot
x
A
)
（2）距离交会法
A、B、P按逆时针编号，则
xP xA a cos( AB )
yP
yA
a sin( AB
)
பைடு நூலகம்
α A
a α A
P
β B
P b B
（3）方向距离交会法
xP yP
xA yA
S cos(BP S sin( AB
§8.1 大比例尺地形图测绘概述
1、大比例尺地形图测绘的概念
地形图测绘，又称地形测量。其目的主要是获得各种不 同比例尺地形图。
大区域：1:500～ 1:5万地形图多用数字航测成图 小区域： 1:500～ 1:5万地形图多采用地面数字测图 小于1:5万比例尺的地形图则根据较大比例尺地形图及各 种资料缩绘而成。 大比例尺地形图测绘是指1:500～ 1:5000比例尺地形图的 测绘。
) )
arcsin SAB sin
S
SAB (xA xB )2 (xA xB )2
BP BA
BA
arc tan
yA xA
yB xB
P
γ
S
αBP
A
B
3 直角坐标法
xM yM
xA SAM yA SAM
c os sin
AB AB
当P点在AB的左侧时，则
xP yP
测站为中心，以平均视线长度的1.2倍为半径的 正六边形，据此可估算出每平方公里内地形控制点 的数目。
比例尺
图根点数/Km2 （常规测图）
图根点数/Km2 （数字测图）
1:500 150 64
大比例尺地形图测绘的基本方法
二、勾绘等高线（白纸测图） 1、首先描绘出地性线（山脊线、山谷线）； 2、再在相邻碎部点之间内插出等高线的点； 3、对照实地勾绘等高线。
基本等高距的规定
表9-11
比例尺
丘陵基本等高距 （m）
山地基本等高距 （m）
1 500 0.5 0.5
六、资料的整理
8.6 数字测图概述
视 频 全站仪草图法 PDA数字测图法
§8.6 数字测图概述
测站A
◆A、B坐标和高程以及测站数据 预置于全站仪内。
◆测站A安置全站仪，后视B；
● 将全站仪内数据文件输 入计算机，经测图软件 处理、编辑成数字化地 形图。
1
对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上。
2
建筑物轮廓凹凸小于图上0.4mm，可以舍去凹凸部分，用直线表示其整体轮廓。一般房屋甚至0.6mm的凹凸部分都可以舍去。
3
综合取舍的度很多时候需测绘人员酌情处理。
4
一、测绘地物的综合取舍原则
8.3 地物的测绘方法
8.3 地物的测绘方法
安置仪器：在控制点A安置经纬仪，量取仪器高。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。 东 大 道 坚5 5.40 5.35 （1）地物特征点取“轮廓转折点”。 （2）地貌特征点取“地性线上坡度或方向变化点”。
地貌特征取点方法
记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。
● 测点P放置棱镜，对P点 进行坐标测量，全站仪 自动记录P点的三维坐 标 (测点代码须输入)， 逐点观测。
全站仪野外数字化测图流程图
全站仪 控制点成果 预置于机内
电子平板 (便携机)
基本等高距的规定
表9-11
比例尺
丘陵基本等高距 （m）
山地基本等高距 （m）
1 500 0.5 0.5
六、资料的整理
8.6 数字测图概述
视 频 全站仪草图法 PDA数字测图法
§8.6 数字测图概述
测站A
◆A、B坐标和高程以及测站数据 预置于全站仪内。
◆测站A安置全站仪，后视B；
● 将全站仪内数据文件输 入计算机，经测图软件 处理、编辑成数字化地 形图。
1
对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上。
2
建筑物轮廓凹凸小于图上0.4mm，可以舍去凹凸部分，用直线表示其整体轮廓。一般房屋甚至0.6mm的凹凸部分都可以舍去。
3
综合取舍的度很多时候需测绘人员酌情处理。
4
一、测绘地物的综合取舍原则
8.3 地物的测绘方法
8.3 地物的测绘方法
安置仪器：在控制点A安置经纬仪，量取仪器高。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。 东 大 道 坚5 5.40 5.35 （1）地物特征点取“轮廓转折点”。 （2）地貌特征点取“地性线上坡度或方向变化点”。
地貌特征取点方法
记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。
● 测点P放置棱镜，对P点 进行坐标测量，全站仪 自动记录P点的三维坐 标 (测点代码须输入)， 逐点观测。
全站仪野外数字化测图流程图
全站仪 控制点成果 预置于机内
电子平板 (便携机)
0669 《园林测量技术》学习手册—项目6大比例尺地形图测绘
材料及用具
经纬仪1台，平板仪1套，视距尺1把，花杆1根，2m钢卷尺1把，皮尺1幅，《地形图图式》一本；自备量角器、比例尺、三角板、大头针、铅笔、图纸、分规、橡皮、计算器等。
内容及操作步骤
一、仪器的安置
1、在图根控制点A（如图6-29所示）上安置（对中、整平）经纬仪，量取仪器高i，做好记录。
2、盘左位置望远镜照准控制点B如图6-29所示，水平度盘读数配置为0º00′00″，即以AB方向作为水平角的始方向（零方向）。
考核标准
序号
考核内容
分值
1
碎部测量
10分
园林技术专业教学资源项目名称：大比例尺地形图测量
建议学时：6学时
模块一
经纬仪碎部测量
学时
6学时
学习
目标
初步掌握碎部测量的常用方法；熟悉地物、地貌在地形图上的表示方法。
学习
任务
1、合理选择碎部点；
2、经纬仪测绘法测定碎部点;
3、练习用地形图图式表示地物的方法，练习等高线的勾绘方法。
4、绘图员按所测的水平角度值β，将半圆仪（大量角器）上与β值相应的分划线位置对齐图上的AB方向线，则半圆仪（大量角器）的直径边缘就指向碎部点方向，在该方向上根据所测距离按比例刺出碎部点，并在点的右侧标注高程。高程注记至分米，字头朝北。所有地物、地貌应在现场绘制完成。
5、每观测2030个碎部点后，应重新瞄准起始方向检查其变化情况，起始方向读数偏差不得超过4′。当一个测站的工作结束后，还应进行检查，在确认地物、地貌无测错或测漏时才可迁站。当仪器在下一站安置好后，还应对前一站所测的个别点进行观测，以检查前一站的观测是否有误。
1、跑尺员按事先商定的跑尺路线依次在碎部点上立尺。注意尺身应竖直，零点朝下。
经纬仪1台，平板仪1套，视距尺1把，花杆1根，2m钢卷尺1把，皮尺1幅，《地形图图式》一本；自备量角器、比例尺、三角板、大头针、铅笔、图纸、分规、橡皮、计算器等。
内容及操作步骤
一、仪器的安置
1、在图根控制点A（如图6-29所示）上安置（对中、整平）经纬仪，量取仪器高i，做好记录。
2、盘左位置望远镜照准控制点B如图6-29所示，水平度盘读数配置为0º00′00″，即以AB方向作为水平角的始方向（零方向）。
考核标准
序号
考核内容
分值
1
碎部测量
10分
园林技术专业教学资源项目名称：大比例尺地形图测量
建议学时：6学时
模块一
经纬仪碎部测量
学时
6学时
学习
目标
初步掌握碎部测量的常用方法；熟悉地物、地貌在地形图上的表示方法。
学习
任务
1、合理选择碎部点；
2、经纬仪测绘法测定碎部点;
3、练习用地形图图式表示地物的方法，练习等高线的勾绘方法。
4、绘图员按所测的水平角度值β，将半圆仪（大量角器）上与β值相应的分划线位置对齐图上的AB方向线，则半圆仪（大量角器）的直径边缘就指向碎部点方向，在该方向上根据所测距离按比例刺出碎部点，并在点的右侧标注高程。高程注记至分米，字头朝北。所有地物、地貌应在现场绘制完成。
5、每观测2030个碎部点后，应重新瞄准起始方向检查其变化情况，起始方向读数偏差不得超过4′。当一个测站的工作结束后，还应进行检查，在确认地物、地貌无测错或测漏时才可迁站。当仪器在下一站安置好后，还应对前一站所测的个别点进行观测，以检查前一站的观测是否有误。
1、跑尺员按事先商定的跑尺路线依次在碎部点上立尺。注意尺身应竖直，零点朝下。
园林工程测量8 大比例尺地形图测绘
4
5
6
8.2 地形图的表示方法 地表上天然形成的河流、森林等和人工建成的道路、建筑 物、水库等在地表具有特定形态的统称为地物。地表高低起伏， 凹凸不平的自然形态，称为地貌，如高山、平原、洼地等。地物 和地貌合称地形，地物和地貌应按《地形图图式》中规定的符号 表示。 8.2.1 地物的表示方法 地物在地形图上的表示原则是：凡是能依比例尺表示的地 物，则将它们水平投影位臵的几何形状相似地描绘在地形图上。 或是将它们的边界位臵表示在图上，边界内再绘上相应的地物
