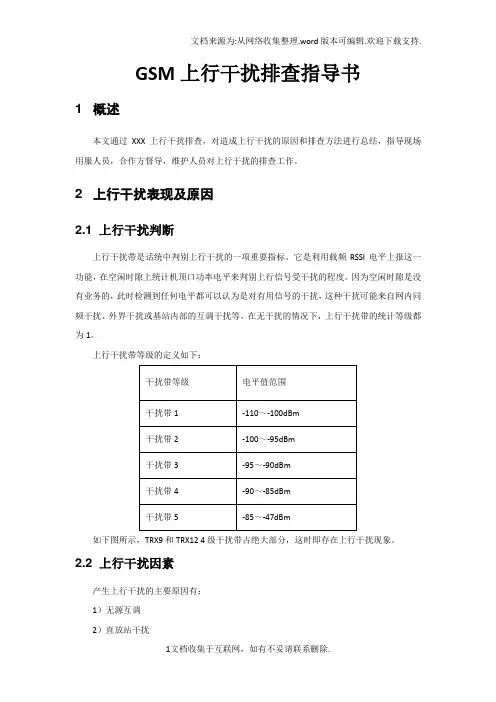

GSM上行干扰排查指导书
GSM上行干扰排查指导书1 概述本文通过XXX上行干扰排查，对造成上行干扰的原因和排查方法进行总结，指导现场用服人员，合作方督导，维护人员对上行干扰的排查工作。
2 上行干扰表现及原因2.1 上行干扰判断上行干扰带是话统中判别上行干扰的一项重要指标。
它是利用载频RSSI电平上报这一功能，在空闲时隙上统计机顶口功率电平来判别上行信号受干扰的程度。
因为空闲时隙是没有业务的，此时检测到任何电平都可以认为是对有用信号的干扰，这种干扰可能来自网内同频干扰、外界干扰或基站内部的互调干扰等。
在无干扰的情况下，上行干扰带的统计等级都为1。
上行干扰带等级的定义如下：如下图所示，TRX9和TRX12 4级干扰带占绝大部分，这时即存在上行干扰现象。
2.2 上行干扰因素产生上行干扰的主要原因有：1）无源互调2）直放站干扰3）C网干扰4）网内同临频干扰5）载频问题6）其它外部干扰其中无源互调属于基站及天馈系统内部干扰，直放站干扰和C网干扰属于外部干扰。
3 上行干扰原因及排查方法3.1 无源互调上行干扰最多的就是基站和天馈系统（包括天线）的无源互调。
无源互调特性（PIM）是指接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为无源部件是线性的，但是随着基站功率和载波数的增加，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料的金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质，器件功率容量不足等。
互调产物会对通信系统产生干扰，特别是落在接收带内的互调产物将对系统的接收性能产生严重影响。
无源互调判断方法：凌晨话务较少时，先统计小区的干扰带，然后小区所有载频发送空闲burst，再统计小区干扰带，如果干扰带有明显上升，比如原先为1，发射后出3级或以上干扰带，则可证明存在上行互调干扰。
这里发送空闲BURST是为了让多个载波大功率信号作用于天馈系统，把隐藏的上行互调问题暴露出来。
电磁干扰测试指导书
WCDMA RNP 电磁干扰测试指导书(仅供内部使用）For internal use only拟制: URNP-SANA 日期：2003-05-21审核: 日期：审核: 日期：批准: 日期：华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录目录1 概述 (8)2 测试仪器准备 (8)3 清频操作过程 (9)3.1 确定测试方位 (9)3.2 仪器参数设置 (10)3.3 干扰搜索 (10)3.3.1 上下行定点干扰测试过程 (10)3.3.2 下行驱车干扰测试过程（可选） (18)4 干扰查找操作过程 (19)5 干扰数据分析 (20)6 附录 (20)6.1 YBT250使用 (20)6.1.1 系统连接 (20)6.1.2 开机 (20)6.1.3 测量 (21)6.1.4 清频测试介绍 (21)6.1.5 干扰测试介绍 (26)6.1.6 清频干扰测试数据导出 (29)6.1.7 保存设置结果 (29)6.1.8 测量设置 (30)6.1.9 测量结果 (30)6.2 常见干扰设备 (30)6.2.1 FDD WLL (31)6.2.2 TDD WLL(PHS/DECT) (31)6.2.3 GSM基站 (32)6.2.4 微波传输 (32)6.2.5 直放站 (33)6.2.6 其它原因 (33)6.3 各频段干扰要求 (33)6.4 各组件指标 (36)6.4.1 频谱仪 (36)6.4.2 FILTER (38)6.4.3 低噪放大器LNA (39)6.4.4 天线 (39)表目录表1 测试前需要准备的仪器和资料 (9)表2 YBT250关键参数 (10)表3 频段扫描测试参数设置 (10)表4 SPAN=60MHz上行干扰测试参数设置 (12)表5 SPAN=60MHz下行干扰测试参数设置 (12)表6 SPAN=5MHz上行干扰测试参数设置 (14)表7 SPAN=5MHz下行干扰测试参数设置 (14)表8 采用Spectrogram 方法SPAN=10MHz上行间歇干扰测试参数设置 (16)表9 SPAN=10MHz下行间歇干扰测试参数设置 (16)表10 采用Spectrum 方法SPAN=10MHz上行间歇干扰测试参数设置 (17)表11 采用Spectrum 方法SPAN=10MHz下行间歇干扰测试参数设置 (18)表12 下行驱车干扰测试参数设置 (18)表13 采用Spectrum 方法SPAN=5MHz下行驱车干扰测试参数设置 (19)表14 我国在1.8GHz及1.9GHz频段的规划表 (30)表15 影响UE接收的干扰要求 (34)表16 NodeB接收的干扰要求 (35)表17 常见干扰测试频谱仪 (36)表18 YBT250频谱仪SPAN和RBW的对应关系 (37)表19 上行和下行带通滤波器指标 (38)表20 低噪放大器指标 (39)表21 八木天线的主要技术参数 (39)图目录图 1 电磁干扰测试全频段扫描示意图 (8)图 2 电磁干扰测试所用频段干扰测试示意图 (9)图 3 连接LNA时在YBT250中设置增益 (12)图 4 Trace2的调用设置窗口 (13)图 5 存在间歇干扰的三维频谱图 (17)图 6 连接LNA时在YBT250中设置增益 (21)图7 Spectrum模式 (22)图8 Spectrogram模式 (22)图9 调用以前保存Trace的Trace2设置窗口 (24)图10 Markers及测试频点信息 (24)图11 间歇干扰测试时长设置 (25)图12 间歇干扰出现时间 (26)图13 Identify模式测试结果 (27)图14 Strength模式测试结果 (28)图15 噪声电平测试结果 (29)图16 杂散干扰示意 (32)图17 YBT250参数 (37)图18 带通滤波器示意图 (38)WCDMA RNP 电磁干扰测试指导书关键词Key words：WCDMA 电磁干扰频谱仪摘要Abstract：本文介绍了在建设WCDMA网络前，为了保证使用的频段各项电磁指标达到网络运行的条件，使用专门仪器对覆盖区域进行电磁背景干扰测试，获得的数据将作为网络开通前的参考。
EVDO频谱扫描与邻频干扰测试分析指导书
EVDO频谱扫描与邻频干扰测试分析指导书（暂行稿）中国电信集团公司无线网络优化中心二零零九年二月编写说明：为指导各省无线技术人员进行EVDO频谱扫描及邻频干扰测试分析工作，集团公司制定了《中国电信EVDO频段扫描与邻频干扰测试分析指导书》，阐述了频谱扫描及邻频干扰测试基础知识、测试基本方法和要求，并对常用的安捷伦、罗德与施瓦茨及安立频谱仪和安捷伦Viper路测系统在频谱扫描及邻频干扰测试中的操作方法等进行了详细说明。
参与编制单位：中国电信集团公司无线网络优化中心中国电信集团公司广东研究院安捷伦科技有限公司罗德与施瓦茨公司安立有限公司编制历史：·1·目录1.频谱测试基础 (1)1.1.信号分析概述 (1)1.2.频谱仪基本工作原理 (2)1.3.CDMA频谱 (4)2.干扰分析基础 (4)2.1.概述 (4)2.2.干扰信号分类 (5)2.3.CDMA系统的无线电干扰 (5)2.4.干扰的衡量指标 (7)2.4.1. 干扰容限 (7)2.4.2. 邻道干扰...................................................................................... 错误！未定义书签。
3.测试基本要求 (8)3.1.测试方法 (8)3.2.基本参数设置要求 (9)4.频谱扫描与邻频干扰测试操作指导 (9)4.1.罗德与施瓦茨频谱仪操作指导 (9)4.1.1.测试基本工具 (9)4.1.2.测试与分析软件 (11)4.1.3.现场测试操作 (11)4.1.3.1. 频段扫描测试操作 (11)4.1.3.2. 邻频干扰测试操作 (13)4.1.4.后台软件操作 (14)4.2.安立频谱仪操作指导 (17)4.2.1.测试基本工具 (17)4.2.2.测试与分析软件 (19)4.2.3.现场测试操作步骤 (19)4.2.3.1. 频段扫描测试操作 (19)4.2.3.2. 邻频干扰测试操作 (21)4.2.4.后台软件操作步骤 (21)4.3.安捷伦频谱仪操作指导 (22)4.3.1.测试基本工具 (22)4.3.2.测试与分析软件 (23)4.3.3.现场测试操作 (23)4.3.4.后台软件操作 (24)4.4.安捷伦VIPER路测系统操作指导 (24)4.4.1.测试基本工具 (24)4.4.2.现场测试操作 (25)·2·1.频谱测试基础1.1. 信号分析概述1.1.1.信号的分类频谱分析的对象是各种复杂信号。
EMI 传导干扰测试指导书
EMI 传导干扰测试指导书1．目的：为评估本公司的产品在研发和量产的质量,量测电源端所产生之传导干扰对其他产品之影响，应制定符合法规标准测试方法要求之测试程序．2．适用范围：本公司研发和量产阶段的产品.3．待测件类型：单体和匹配客户系统4．需测定的参数、数量和范围4.1.范围：4.1.1. 美国(Fcc part15)频率：450KHz~30MHz4.1.2. 台湾(CNS13438)、欧盟(EN55022/CISPR22)频率：150KHz~30MHz4.2.参数：4.2.1. LINE：火线对参考大地4.2.2. NEUTRAL：中性线对参考大地4.3.数量:4.3.1．LINE 和NEUTRAL均需测试6个频率点以上5．定义：符号、缩写、术语5.1.符号：无5.2.缩写：5.2.1. SG=Signal Generator5.2.2. NSA=Normalized Site Attenuation5.2.3. AMN=Artificial mains network5.3.术语：5.3.1. CHAMBER：电波暗室5.3.2. OPEN SITE：开放式场地5.3.3. CONDUCTION：传导测试场地5.3.4. Normalized Site Attenuation：标准场衰减量5.3.5. Artificial mains network：电源阻抗仿真网络6．必备环境设备条件：环境、仪器、物质、文件、操作者、安全．6.1.环境：6.1.1. 需在Ground plane上测试，Ground plane必须超过待测件外缘0.5米以上，且Ground plane的大小至少要2米*2米以上，Ground plane需接地．6.1.2. 应在电源阻抗仿真网络与电源供应器之间加装一个适当的射频滤波器，或在隔离室内做测试，滤波器的零件必需用金属屏蔽起来．EMI 传导干扰测试指导书6.2.仪器：6.2.1. Spectrum analyzer: ADVANTEST /R3132量测范围由9KHz~3000MHz．6.2.2 LISN: EMCO/ 3816-2,TYPE –1 ,9KHz-30MHz6.3.操作者需经EMI室负责人授权允许之人员方可进行测试，未授权允许之人员不得进行操作．6.4安全：6.4.1. 电源需做标示以免产生插错电源之状况(如110V及220V标示)．切换电压前应先将power cord拔出，再予切换.6.4.2 需有灭火器备用．6.4.3 测试仪器需检查功能是否正常，及测试仪器需送CNLA认可之校正实验室追溯．6.5文件：6.5.1. 法规：EN55022、CISPR22、CNS13438、FCC Part 156.5.2 仪器设备说明书7．所要求的参考物质和参考标准：自选之参考品8．描述程序：A.PC.POWER SUPPLY8.1.测试前准备事项：8.1.1. 检查待测件识别标志是否与<试验通知单>相同，产品外观是否完整．8.1.2. 进行待测件与仪器设备暖机及试机30分钟．8.1.3. 检查待测件功能是否正常，仪器设备是否正常以自我校正做检查.8.2.测试程序：8.2.1初测(Conduction)a.测试时先将待测件按法规之规定安装于测试桌上．(如图一),输出接Resistor dummy load或P.C系统b.针对待测件功能之功能分别以(1)80% max .load(2)10 % max. load两种负载做测试，以找出较差之负载模式．*针对待测件功能之功能可以配P.C系统做测试，以找出较差之负载模式．c. 测试结果(1) 若数据较差，以此做Final测试．8.2.2 Final测试(Conduction)a. 测试时待测件以1做测试，测试0.15KHz~0.5KHz、0.5KHz~5MHz、5MHz~30MHz等三段测试．EMI 传导干扰测试指导书b.测试时SPECTRUM以Peak Value做测试，测试数据如under Average Limit则不需测Quasi Peak Value．c. 测试数据如未under Quasi Peak Limit 10dB需测Quasi Peak Valued. 测试数据如介于Quasi Peak Limit与Average Limit之间需测Average Valuee. 测试完成后需将待测件及测试外围之摆设状况正面及背面照下，并将照片存于公用计算机之年度案件相片存盘案夹．8.3测试后之程序：8.3.1. 测试后应将待测件放回原包装.8.3.2. 测试数据需经技术主管查核无误后，交制作报告．8.3.3. 依照法规限制值(附图二)做判定是否合格，并将判定结果表示于报告上．8.3.4. 每日测试完成后应将仪器关闭，测试外围归定位9．表达：客户所要求之信息，应明确表示于报告上如特殊之测试方法、所使用之特殊传输线．10．使用图表：10.1 待测件安装图(如图一)10.2 法规限制值(附图二,附图三)10.3 仪器测试步骤传导测试配置(如图一)测试配置：桌上型设备(传导干扰量测)EMI 传导干扰测试指导书(1) 假如悬在桌面下电缆，无法再缩短成适当的长度，使得电缆离水平金属面的距离少于40公分，则多余的长度要来回扎成30到40公分长的线束。
TDD上行干扰检测大数据采集指导书(PEAC)V1.2
TDD-LTE上行干扰检测数据源获取指导书本指导书主要是针对TDD射频通道上行干扰分析所需要的数据源的获取进行一个基础指导。
TDD的总体介绍：目前我们PEAC平台针对TDD射频干扰排查需要的数据源一共有四类：1、现网工程参数表。
2、现网配置文件（.XML结尾和格式）3、现网原始话统数据（NORMAL.mrf.gz结尾的格式）4、带有反向频谱的CHR（主要是前三个数据源的基础上筛选出问题小区后，进行对应问题小区的反向频谱的采集）1工参表Action01 针对工参表，一般我们现场的人员基本都是人手一份。
下面附件是模板，供参考。
PEAC平台LTE工参模板.xlsx备注：主要关注必选参数就行。
2配置文件XML和原始话统这两种数据源的提取主要分为两种：NIC提取与网管提取两种方式。
Action02 方法1：NIC自定义采集项（NIC的采集方式，可以同时将XML和原始话统的数据采集上来）图表1 NIC采集话统和配置方法示意图（1）∙任务命名图表2 NIC采集话统和配置方法示意图（2）∙数据时间范围图表3 NIC采集话统和配置方法示意图（3）∙选择网元对象图表4 NIC采集话统和配置方法示意图（4）∙选择数据采集项采集话统和配置时，需选择“获取U2000话统数据”和“基站配置”。
图表5 NIC采集话统和配置方法示意图（5）∙最后Next——>Next——>Finish。
待任务完成之后保存数据并提取即可。
图表6 NIC采集话统和配置方法示意图（6）最终点击下载即可获得包含了话统以及XML配置文件Action02 方法2：配置数据采集（网管提取）在U2000移动网元管理系统，选中维护/备份管理/网元备份。
图表 1 从服务器提取XML配置文件示意图（1）在网元备份标签页左侧的区域（1）勾选网元，点击区域（2）“备份”按钮，配置文件开始备份，在（3）区域显示备份进度，备份完成的文件信息在区域（4）显示，备份完成后，点击区域（5）的“下载到OSS客户端”按钮，选择路径完成下载。
干扰的排查流程教案
电子与通信工程学院移动网络规划和优化分析课程教案
教学章节
干扰的排查流程
教学环境排查思路
2.TD-LTE干扰排查流程
3.系统内干扰排查
4.系统外干扰排查
d)分析讨论：系统外干扰的排查方法有哪些
3.小结
课堂小结
b)演示TD-LTE干扰排查流程：从干扰噪声KPI数据分析到干扰解决方案的制定等；
c)引导学生思考并提出可能遇到的问题
2.讲授+讨论
a)讲授系统内干扰排查的基本步骤：核查小区时隙配比、核查全网GPS告警、检查特殊子帧GP配置、调整受干扰小区天线朝向
b)案例分析：分析系统内干扰的排查过程
c)讲授系统外干扰排查：多点扫频定位干扰源
教学目标
知识
技能
1.理解TD-LTE个干扰排查的思路、流程
2.理解系统内、系统为干扰排查的基本方法
1．掌握干扰排查的方法，并能进行常见干扰的排查和解决方案的制定
重点难点
1．系统内、系统外干扰的判断和排查方法
教学方法
演示、讲授、讨论总结
教学过程
1.讲授+演示+分析讨论
a)讲授TD-LTE系统干扰排查思路，排查中要考虑的基本问题
上行干扰排查专项
南京上行干扰排查专项1.底层网干扰排查选取10月21日一天超过5个小时存在上行干扰且干扰比例大于5%小区为干扰小区，共计4077个，其中底层网干扰小区占到百分之十九，共列出693个底层网干扰小区。
1.排查方法由于底层网小区的覆盖区域固定，工程结构复杂等特性，底层网小区相对宏站小区出现上行干扰，干扰的产生绝大多数是由分布系统本身的问题所致（器件、驻波等）。
干扰原因的定位相对宏站小区干扰要迅速、简单。
在对底层网干扰小区的排查过程中，以分布系统的硬件调测，工程质量检验为排查重点。
例如馈线是否存在驻波、器件是否老化而导致性能下降、接头是否拧紧、是否存在干放、是否存在因为未做防水而导致的器件锈蚀等等，这些都是造成底层网小区出现上行干扰的主要原因。
也是此次专项请分布系统厂家人员配合的主要原因。
具体常见的集中排查方式如下：器件原因干扰排查方法：用驻波比检测仪器排查驻波，结合方案分析故障，用排除法分路排查，检查分布系统器件参数看是否合理，查看器件是否破损、锈蚀或进水、异常发热；工程工艺质量问题排查：用驻波比检测仪器排查驻波，结合方案分析故障，用排除法分路排查，检查线路是否弯折损坏、破皮、断裂，检查线路上是否存在开路、短路、断路，检查接头是否牢固，有无虚接现象，接头处是否承受很大的应力或接歪，检查系统的防水、防雷、接地措施是否到位；强电强磁干扰排查：直放站、BTS和传输类设备是否离高压变电所、变压器距离太近？分布系统弱电线路是否与强电线路过近或绑在一起？频点干扰排查：在工参表和Mapinfo上分析频率分布情况，在进行分路排查的同时，将频谱仪接在分布系统上，闭掉基站，观察下行同频或邻频波形，测算干扰电平强度，及时上报处理；外网干扰：将频谱仪接在分布系统上，闭掉基站，观察上行空闲频带波形，测算干扰电平强度，及时上报处理。
将八木天线接在频谱仪上，测880-890ZHz隔离频段，看是否CDMA频段对GSM上行有影响。
用路测仪检查95号频点强度，看联通GSM对移动GSM有无干扰；如果波形很乱则关闭基站后再用频谱仪接八木天线检查95号频点，将八木天线接在频谱仪上，测880-920MHz频段以及930-970MHz频段，看是否有民用、军用干扰器对工作频带有影响；在学校、监狱、军事单位等需重点做此类排查；合路干扰：合路器邻网隔离度不够或功率容量不够易形成干扰，特别是3dB电桥。
YDD-1应变仪数据采集分析系统详情使用手册
YDD-1数据采集分析系统使用手册烟台新天地试验技术有限公司2011年烟台新天地试验技术有限公司 YDD-1数据采集分析系统使用手册- 1 -目录一、YDD-1数据采集分析系统硬件简介 .................................................................................................. - 3 -1、概述： ............................................................................................................................................ - 3 -2、技术指标： .................................................................................................................................... - 3 -3、工作原理： .................................................................................................................................... - 4 -4、使用方法： .................................................................................................................................... - 5 -5、注意事项： .................................................................................................................................. - 11 -6、仪器维护及故障排除： ............................................................................................................... - 12 -二. YDD-1数据采集分析系统软件使用手册 ....................................................................................... - 13 -1. 1软件的主要功能 ...................................................................................................................... - 13 -1.2软件的运行环境........................................................................................................................... - 13 -1.2.1硬件要求............................................................................................................................ - 13 -1.2.2操作系统............................................................................................................................ - 13 -1.2.3适用的仪器/接口 .............................................................................................................. - 13 -1.3软件的安装 .................................................................................................................................. - 14 -1.4软件的卸载 .................................................................................................................................. - 14 -2. 软件操作 ............................................................................................................................................. - 14 -2.1启动软件 ...................................................................................................................................... - 14 -2.1.1启动之前的检查 ................................................................................................................ - 14 -2.1.2从桌面|开始菜单启动 ....................................................................................................... - 15 -2.1.3软件界面............................................................................................................................ - 15 -2.2文件和项目管理........................................................................................................................... - 17 -2.2.1项目文件夹结构 ................................................................................................................ - 17 -2.2.2各类文件含义 .................................................................................................................... - 17 -2.2.3创建一个新项目 ................................................................................................................ - 18 -2.2.4打开一个已有项目 ............................................................................................................ - 19 -2.2.5保存项目............................................................................................................................ - 19 -2.3创建一个新项目........................................................................................................................... - 19 -2.3.1采样参数设置 .................................................................................................................... - 20 -2.3.2通道参数设置 .................................................................................................................... - 20 -2.3.3设置数据采集环境 ............................................................................................................ - 22 -2.3.4图形属性设置 .................................................................................................................... - 26 -2.3.5引入和导出参数 ................................................................................................................ - 32 -2.3.6工程单位的添加与删除 .................................................................................................... - 33 -2.4运行一个测试项目 ....................................................................................................................... - 34 -2.4.1绘图窗口............................................................................................................................ - 34 -烟台新天地试验技术有限公司 YDD-1数据采集分析系统使用手册- 2 -2.4.2棒图窗口 ........................................................................................................................... - 36 -2.4.3采样前的准备——平衡与清零 ........................................................................................ - 39 -2.4.4采样 ................................................................................................................................... - 41 -2.4.5采样过程中添加标记 ........................................................................................................ - 41 -2.4.6回放测试项目 ................................................................................................................... - 42 -2.4.7保存测试数据 ................................................................................................................... - 42 -2.5项目数据的整理 .......................................................................................................................... - 43 -2.5.1光标读数 ........................................................................................................................... - 43 -2.5.2光标同步 ........................................................................................................................... - 46 -2.5.3图形缩放 ........................................................................................................................... - 48 -2.5.4移动数据 ........................................................................................................................... - 49 -2.5.5回放数据 ........................................................................................................................... - 50 -2.5.6设置当前活动曲线............................................................................................................ - 51 -2.5.7使用书签、标注、注释 .................................................................................................... - 52 -2.5.8统计信息 ........................................................................................................................... - 56 -2.5.9图形复制 ........................................................................................................................... - 57 -2.6数据处理 .............................................................................................................................. - 58 -2.6.1 光标编辑 .......................................................................................................................... - 58 -2.6.2平滑 ................................................................................................................................... - 59 -2.6.3修正 ................................................................................................................................... - 60 -2.6.4通道运算 ........................................................................................................................... - 61 -2.7数据保存 ...................................................................................................................................... - 61 -2.7.1另存为位图 ....................................................................................................................... - 61 -2.7.2另存为文本文件................................................................................................................ - 62 -2.7.3另存为MatLab Workspace 文件 ...................................................................................... - 64 -2.8数据打印 ...................................................................................................................................... - 65 -3. 附录 ..................................................................................................................................................... - 66 -3.1桥路类型 ...................................................................................................................................... - 66 -3.2应变花 .......................................................................................................................................... - 67 -两片直角形 ................................................................................................................................ - 67 -三片直角形 ................................................................................................................................ - 67 -等腰三角形 ................................................................................................................................ - 68 -伞形 ............................................................................................................................................ - 68 -扇形 ............................................................................................................................................ - 69 -3.3快捷键 .......................................................................................................................................... - 70 -烟台新天地试验技术有限公司 YDD-1数据采集分析系统使用手册- 3 -一、YDD-1数据采集分析系统硬件简介1、概述：YDD-1数据采集分析系统由数据采集箱、微型计算机及支持软件组成。
干扰排查指导书
CDMA事业部指导书GL XX.XXXX–XXXX代替GL XX.XXXX–XXXX干扰排查指导书文档历史[这个表包含了这个文档的版本历史]目次前言 (V)1目的与范围 (1)2角色和职责 (1)3指导书正文 (1)3.1干扰排查设备清单 (1)3.2干扰测试及定位方法 (2)3.3系统内干扰测试及定位 (2)3.4系统外干扰测试及定位 (5)3.4.1频谱测试 (5)3.4.2干扰频谱分析 (6)3.4.3干扰定位 (6)3.5干扰定论 (9)4参考资料 (10)附录A 干扰排查基础知识 (11)附录B 干扰强度计算工具使用说明 (14)附录C 干扰对CDMA系统的影响 (15)附录D 三阶互调计算工具 (16)图目图 3-1 功放杂散测试 (3)图 3-2 双工器TX-RX隔离度测试 (4)图 3-3 反向RSSI干扰分析 (6)图 3-4 干扰区域排查方法 (7)图 3-5 干扰频谱图 (8)图 4-1 800MHz频段 (12)图 4-2 1.9GHz频段 (12)图 4-3 450MHz频段 (13)图C-1 干扰对覆盖的影响 (16)表目录表格 3-1 450M功放杂散要求技术参数表 (2)表格 3-2 800M功放杂散要求技术参数表 (4)表格 3-3 1.9G功放杂散要求技术参数表 (5)表4-1 450M系统频点 (13)前言编制本指导书的目的是规范无线网络频谱测试过程，干扰分析及排查定位过程，有效指导干扰排查工程师实际开展无线网络干扰排查及定位干扰源的过程。
干扰排查指导书1目的与范围本指导书目的是为指导干扰排查工程师进行频谱测试及频谱分析，进而排查干扰源的过程，有效提高干扰排查工程师的工作效率。
本指导书适用于无线网络干扰排查项目，给出无线网络干扰排查的具体分析方法及排查干扰的过程，为干扰排查项目中实际干扰排查执行提供指导。
2角色和职责●项目经理：总体负责项目需求分析及资源协调；●干扰排查工程师：负责干扰排查、定位及交流；●运营商接口人：负责干扰测试路线及测试点协调工作；●司机：干扰测试领路人。
环境监测数据处理作业指导书
环境监测数据处理作业指导书一、背景介绍环境监测是为了解和评估环境状况，帮助我们采取相应的保护措施。
在进行环境监测时，我们需要收集大量的数据，并对其进行处理和分析。
本作业指导书旨在帮助您正确处理环境监测数据，从而得出准确的结论和推断。
二、数据收集1. 数据来源在开始处理环境监测数据之前，需要确认数据来源。
数据可以来自各种渠道，如传感器、监测设备或者实地采样等。
2. 数据类型环境监测数据可以包括多种类型，如温度、湿度、空气质量指数等。
确保在数据处理过程中正确识别和分类数据类型。
三、数据处理步骤1. 数据清洗在进行数据分析之前，需要对数据进行清洗，即识别和解决数据中的错误、异常、重复或缺失值等问题。
这样可以确保数据的准确性和一致性。
2. 数据转换部分数据可能需要在不同单位之间进行转换，例如温度从摄氏度转换为华氏度。
确保在转换过程中使用正确的转换公式和参数。
3. 数据筛选根据需要，可以对数据进行筛选，选取特定时间段或特定区域内的数据进行分析。
确保筛选过程合理，并且不会对整体数据造成偏差。
四、数据分析方法1. 描述统计描述统计是对数据进行初步分析的方法之一。
可以通过计算均值、中位数、标准差等指标来了解数据的分布、变化和变异程度。
2. 统计检验在对环境监测数据进行比较或推断时，可以使用统计检验方法。
例如，可以使用t检验或方差分析检验两组数据之间是否存在显著差异。
3. 趋势分析趋势分析用于解释和预测数据的发展趋势和变化模式。
通过绘制折线图或柱状图，可以直观地展示数据的趋势和周期性变化。
4. 空间分析如果监测数据具有地理位置信息，可以使用空间分析方法。
通过地理信息系统（GIS）等工具，可以将数据可视化并进行空间关联分析。
五、结果呈现1. 图表在向他人或团队呈现数据处理结果时，可以使用图表来展示分析结果。
选择合适的图表类型，如折线图、柱状图或雷达图等。
2. 报告撰写当需要详细记录数据处理的过程和结果时，可以编写报告。
(完整版)TD-LTE上行干扰定位与整治指导手册
TD-LTE上行干扰定位与整治指导手册(卡特主设备)中国移动通信集团浙江有限公司2015年06月目录第一章概述 (2)第二章TD-LTE高干扰小区筛选 (5)第三章TD-LTE高干扰小区小区级和PRB级干扰轮询 (11)第四章TD-LTE高干扰小区分析和整治 (12)4.1干扰分析总体流程 (12)4.2干扰外场排查准备工作 (13)4.3阻塞干扰分析和整治 (14)4.3.1阻塞干扰分析 (14)4.3.2阻塞干扰确认 (14)4.3.3 阻塞干扰整治 (15)4.4互调干扰分析和整治 (15)4.4.1互调干扰分析 (15)4.4.2互调干扰确认 (16)4.4.3 互调干扰整治 (16)4.5杂散干扰分析和整治 (16)4.5.1杂散干扰分析 (16)4.5.2杂散干扰确认 (18)4.5.3 杂散干扰整治 (18)4.6 外部干扰分析和整治 (19)4.6.1外部干扰分析 (19)4.6.2外部干扰确认 (22)4.6.3 外部干扰整治 (22)4.7 LTE系统内干扰分析和整治 (24)4.7.1 LTE网内干扰分析 (24)4.7.2 LTE网内干扰整治 (24)4.8 混合干扰分析和整治 (25)4.9设备故障 (25)第一章概述对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。
否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。
随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。
这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰，具体如下表：表1：TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多，本文侧重于实际操作，因此对于TD-LTE各频段所受干扰的分析具体可见中国移动研究院编撰的《TD-LTE系统间干扰排查与规避指导手册》。
机场现场监测采样作业指导书
机场现场监测采样作业指导书1. 背景为了保障机场环境的安全与卫生，进行现场监测采样是必要的工作。
本指导书旨在提供机场现场监测采样作业的操作指南，确保采样工作的准确性和可靠性。
2. 监测采样工具准备在进行现场监测采样之前，需要准备以下工具：- 采样器具：根据监测要求选择合适的取样器具，包括气体采样器、液体采样器等。
- 标签和标识：确保每个采样都有相应的标签和标识，包括采样地点、采样时间等信息。
- 防护装备：根据监测环境需求准备适当的防护装备，包括手套、口罩、护目镜等。
3. 采样地点选择根据监测要求和采样目的，选择合适的采样地点。
考虑以下因素：- 目标物浓度：选择可能存在高浓度的区域进行采样，以获取真实的监测结果。
- 潜在污染源：选择存在潜在污染源的区域进行采样，以评估其对机场环境的影响。
- 代表性：选择能代表机场整体环境的区域进行采样，以获得全面的监测数据。
4. 采样方法根据监测要求，采用合适的采样方法进行操作。
以下是一般的采样方法：- 气体采样：使用气体采样器具，将采样器具放置在合适的位置，确保采样口暴露在空气中，进行一定时间的采样。
- 液体采样：使用液体采样器具，将采样器具放置在待采样液体中，确保采样器具完全浸入，并进行指定时间的采样。
- 表面采样：使用适当的采样器具，对机场表面进行刷取、拭子或吸附采样，确保采样器具充分接触目标表面。
5. 采样过程记录在进行采样过程中，需进行详细的记录，包括以下信息：- 采样时间：记录采样开始和结束的时间。
- 采样地点：记录采样具体位置，如航站楼、跑道等。
- 采样方式：记录采样使用的具体方法，如气体采样器、液体采样器等。
- 采样人员：记录执行采样工作的姓名和职务。
6. 采样样品处理和保存在完成采样后，需对采样样品进行处理和保存：- 气体样品：将采样器具中的气体样品转移至密封中，并密封保存。
- 液体样品：将采样器具中的液体样品转移至密封中，并确保标签清晰可辨。
- 表面样品：将采样器具中的表面样品进行封闭，并确保标签上标明采样地点和时间等信息。
东纳LTE干扰检测仪使用说明
东纳LTE干扰检测仪使用说明
东莞纳萨斯通信科技有限公司TD-LTE无线干扰检测仪，除了具备常规频谱仪的所有功能外，还具备了无需关闭被干扰基站以及周边TD-LTE基站情况下识别区分并单独检测LTE 下行信号、上行信号以及无线干扰噪声测试的功能，全程对周边4G用户无影响。
一、设备连接
该检测仪集成在Surface pro 3平板电脑上，外置接口连接天线以及GPS。
操作步骤如下：
1、在空旷地方连接GPS；
2、打开下图最右侧的设备开关；
3、将天线馈线接入Rf In；
4、打开设备开关1分钟左右，再按下平板开机键，开机（等待1分钟左右是为了GPS 更快的搜星，进行时间同步。
如果连接好GPS就开机，搜星很慢）。
二、基本测试：底噪
1、打开软件
2、使用预设测试，选择D频段或F频段。
3、打开TDDLTE参数配置，设置中心频率为现网使用频率，选择测试模式为底噪，时延设置为-700μs，点击OK。
4、开始测试。
①、可以进行录像，后期进行回放；
②、得到测试结果时，可以截图，并保存在设备中；
③、通过查看瀑布图，更直观的进行分析，颜色越艳，干扰强度越强。
需要注意的：当出现No GPS Sync时，测试结果不准确，需要走到空旷位置，GPS会重新定位。
三、扩展使用
1、各按键功能说明：
2、设置面板操作明细：
3、TDD-LTE模式，除了测试底噪，还可以测试下行信号、上行信号。
包括DwPTS信号、PDSCH 信号、PSS信号、UpPTS信号、PUSCH信号、DMRS信号和整个上行时隙信号。
4、时隙图。
PDS-PDA动测仪作业指导书
PDS-PDA基桩动测仪作业指导书文件编码：版次：控制状态：编制：审核：批准：2012年08月09日发布2012年08月09日实施更改页记录目录第1章概况 (1)1.1 基本情况 (1)1.2 仪器特点及技术参数 (1)第2章现场检测工作程序 (2)2.1 前期准备 (2)2.2 仪器准备 (2)2.3 现场检测 (3)2.4 检查与抽查 (9)2.5 曲线识别与故障排除 (9)第3章数据传输与资料验收 (10)3.1 数据传输 (10)3.2 资料验收 (11)第4章数据处理与解释 (11)4.1 数据处理 (11)4.2 资料解释 (12)第5章复测、验证与扩大检测 (12)5.1 复测 (12)5.2 验证检测 (13)5.3 扩大检测 (13)第6章报告编制、发放及归档 (13)6.1 报告编制、发放 (13)6.2 资料归档 (14)第7章仪器的检定与维护 (15)7.1 仪器检定 (15)7.2 仪器维护 (15)7.3 仪器的安全 (16)7.4 仪器的维修 (16)附录常见问题的解决 (17)第1章 概 况为确保检测人员对PDS-PDA 基桩动测仪的正常操作与维护，特制定本作业指导书。
1.1 基本情况1.1.1 PDS-PDA 桩基动测仪PDS-PDA 桩基动测仪是由武汉岩土星科技开发公司开发生产的一体化高分辨浮点动测仪，其外观如右图所示。
1.1.2仪器证书及编号见下表。
1.1.2 授权操作人仪器的操作人员必须是取得重庆市建委基桩检测资质的技术人员，非获证人员只有在有证人员的全程指导及监督的情况下方可进行仪器操作。
授权操作人包括：陈志军、周建军、柏长卫、童广现、董麒麟、熊华山、王赐鸿、刘智慧、杨剑平、陈建、胡春渝。
1.2 仪器特点及技术参数1.2.1主要特点 系统功耗低、稳定性高、环境适应性高、体积小重量轻。
1.2.2技术参数：通道数4道、A/D转换 24 位144 d B、浮点增益 10 位60 d B、触发方式内、外、信道、频响范围0.1 Hz ～10 KH z、系统误差＜3 ‟、噪声电平＜6 uVrs m、滤波方式五档低通、采样间隔 10 μs～60 m s 可选、采样点数512 1024 2048可选、最大功耗4W、主机重量＜1 K g、体积 160 × 90 × 35 mm。
D系统使用手册AVCV
智能电网调度技术支持系统系统使用手册之地调自动电压控制国电南瑞科技股份有限公司二〇二〇年七月前言本手册对地区电网自动电压控制的使用和维护进行详细的介绍。
适用于实时监控和网络运行分析相关应用人员，对系统维护人员也具有参考意义。
希望对使用AVC系统者有所帮助。
本手册包括以下内容：AVC功能概述介绍AVC运行监视AVC基本操作AVC模型维护AVC参数设置AVC测试投运鉴于系统相应软件功能在不断更新，所以本手册也会随之做不定期相应更新和完善。
目录第1章概述自动电压控制（以下简称AVC）应用基于智能电网调度技术支持系统D5000平台一体化设计，其主要功能是在满足电网安全稳定运行前提下，保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。
AVC从网络分析应用（PAS）获取控制模型、从电网稳态监控应用（SCADA）获取实时采集数据并进行在线分析和计算，对电网内各变电所的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。
1.1主要功能AVC应用主要有以下功能：在网络模型的基础上，根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化，正确划分供电区域，实现动态分区调压。
根据设定的限值，监视电网内母线电压越限及功率因数越限信息，并给出调节措施。
程序处于闭环运行状态时，将调压指令转化为遥控命令，经D5000系统下发到一次设备。
考虑足够的安全措施，辨识电网及监控系统各种异常的运行情况，闭锁调压设备自动控制并给出提示。
具有事件记录功能，可记录调节指令、有载调压装置和无功补偿设备的动作情况、和异常报警事件和遥控信息。
在线统计AVC系统闭环投运率、控制成功率，统计设定时间段内调压设备的动作次数，便于分析。
1.2系统架构AVC应用主要有三个模块构成：自动电压调整程序（AVC_MAIN）、遥控程序（DO_CTLS）和报警程序（AVC_ALM）。
AVC_MAIN从SCADA获得电网的实时运行状态，根据分区调压原则，对电网电压进行监视，发现电压异常时提出相应的调节措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TDD-LTE上行干扰检测数据源获取指导书
本指导书主要是针对TDD射频通道上行干扰分析所需要的数据源的获取进行一个基础指导。
TDD的总体介绍：
目前我们PEAC平台针对TDD射频干扰排查需要的数据源一共有四类：
1、现网工程参数表。
2、现网配置文件（.XML结尾和格式）
3、现网原始话统数据（NORMAL.mrf.gz结尾的格式）
4、带有反向频谱的CHR（主要是前三个数据源的基础上筛选出问题小区后，进行对
应问题小区的反向频谱的采集）
1工参表
Action01 针对工参表，一般我们现场的人员基本都是人手一份。
下面附件是模板，供参考。
备注：主要关注必选参数就行。
2 配置文件XML和原始话统
这两种数据源的提取主要分为两种：NIC提取与网管提取两种方式。
Action02 方法1：NIC自定义采集项（NIC的采集方式，可以同时将XML和原始话统的数据采集上来）
图表1 NIC采集话统和配置方法示意图（1）
•任务命名
图表2 NIC采集话统和配置方法示意图（2）
•数据时间范围
图表3 NIC采集话统和配置方法示意图（3）
•选择网元对象
图表4 NIC采集话统和配置方法示意图（4）
•选择数据采集项
采集话统和配置时，需选择“获取U2000话统数据”和“基站配置”。
图表5 NIC采集话统和配置方法示意图（5）
•最后Next——>Next——>Finish。
待任务完成之后保存数据并提取即可。
图表6 NIC采集话统和配置方法示意图（6）
最终点击下载即可获得包含了话统以及XML配置文件
Action02 方法2：配置数据采集（网管提取）
•在U2000移动网元管理系统，选中维护/备份管理/网元备份。
图表 1 从服务器提取XML配置文件示意图（1）
•在网元备份标签页左侧的区域（1）勾选网元，点击区域（2）“备份”按钮，配置文件开始备份，在（3）区域显示备份进度，备份完成的文件信息在区域（4）显示，备份完成后，点击区域（5）的“下载到OSS客户端”按钮，选择路径完成下载。
图表 2 从服务器提取XML配置文件示意图（2）
Action02 方法2：话统数据采集（网管服务器提取）
使用FTP软件登陆到U2000服务器如下目录/export/home/sysm/ftproot/nbi/，查看网元文件夹中是否有有效话统数据，若数据存在，则选择所需网元对应的文件夹，拷贝到本地即可。
如路径/export/home/sysm/ftproot/nbi/NE270/gz，其中NE270表示某网元的FDN。
文件包括如下两种，
（1）gz
上面的文件包含15分钟粒度的话统信息。
（2）gz
上面的文件包含60分钟粒度的话统信息。
目前PEAC平台只支持是60分钟颗粒度的话统分析。
图表9 从服务器提取话统原始数据示意图
3 反向频谱数据的采集+CHR数据
通过第一批话统数据分析，筛选出疑似干扰小区，对这些小区（分批）启动远程干扰基带采集，基带数据采集后至少10分钟后采集内部CHR数据。
在U2000中或Web LMT中使用MML命令GET CELLRICDATA来采集反向频谱数据。
该命令用于采集TDD小区干扰数据，基于导频序列或者专有序列检测PCI，协助查出干扰源。
（共两部分：一部分是开启反向频谱采集，另外一部分是利用NIC或者是网管手动订阅或者提取数据）
Action03-1 启动反向频谱的采集
•可用MML批量脚本的方式进行采集，如下附件生成MML命令批量脚本。
•eRAN3.1/6.0/6.1/7.0版本每个站每次只能启动一个小区的基带数据采集，因此当采集小区中包含在同一个站的多个小区，需分多次进行批量脚本。
如一个站有3个小区，则需分三
次采集，即一次只能采集一个小区的数据。
•每两次批量脚本间隔需超过10分钟，否则会采集无效。
时间设置时和脚本执行时间请参考VBA小工具中的说明部分。
•eRAN3.0版本建议每个小区采集3次，即每个小区分在三次批量脚本中进行。
对于一个基站有三个小区，则共需采集3*3=9次；（3.0版本特殊一个小区采集3次，其余内容参考
第一条）
•反向基带数据类型COLLECTIONTYPE 设为CRS；ERAN3.1及以上版本，SILENCEFLAG 应设为ON；
•批量脚本加载操作：登陆OMC920的网管，在维护---集中任务管理里面批量跑脚本就OK 了。
图表10 打开集中任务管理界面
Action03-2 具体订阅及提取的方式
依旧是两种：一种NIC订阅采集，另外一种WebLMT或者M2000批量脚本提取。
Action03-2 方法1：少量站点的CHR数据，建议可用NIC选择网元采集
注意：为保证反向频谱数据在CHR打点完整，需待启动反向频谱采集后至少10分钟，再进行内部CHR数据的提取。
1.打开NIC
图表 3
NIC采集CHR数据方法示意图（1）
2.创建任务，选“自定义任务创建”，在“自定义任务创建向导”中输入任务名称，
选择产品类型和任务执行方式。
点下一步。
图表 4 NIC采集CHR数据方法示意图（2）
3.选择网元，可选多个。
点下一步。
图表 5 NIC采集CHR数据方法示意图（3）
4.设定收集项，选择“呼叫日志收集”。
点下一步。
图表 6 NIC采集CHR数据方法示意图（4）
5.确认信息后，选完成。
图表7 NIC采集CHR数据方法示意图（5）
6.完成后，可在任务列表中找到刚才启动的采集任务，点击下载，即可将采集结果下
载。
图表8 NIC采集CHR数据方法示意图（6）
备注：目前版本的NIC应该只支持1000个以内的网元选取。
Action03-2 方法2：Web LMT或者M2000批量脚本提取
按照Action03-1 节方法采集反向频谱数据，10分钟以后，可进行内部CHR数据的提取。
无NIC 时，可通过web LMT或M2000采用批量脚本方式上传文件至FTP服务器。
脚本制作可基于“批量脚本加载操作步骤：登陆OMC920的网管，在维护---集中任务管理里面批量跑脚本就OK了。
以下是示例：
1.eRAN3.0和eRAN3.1的MML命令
2.eRan6.0及eRAN6.1的MML命令
其中，FTP服务器IP、用户名、密码等FTP服务器信息请向机房管理人员或者维护工程师索取），
可以上传对应的CHR日志至FTP服务器。
4 注意事项
4.1 采集反向频谱数据对系统负荷的影响
已实验室测试，测试跟踪CPU和系统吞吐率，几乎无影响，但考虑到测试场景优先，不一定能覆盖到所有现场真实的符合，建议在话务量低峰期间执行，如凌晨。
商用网执行风险不大。
4.2 省公司管控平台
目前全国很多地方都存在客户自己有专门的省公司对分公司进行管控的集中管控平台，这种情况一般是无法使用NIC进行采集的，可以跟分公司沟通说明严重性，协调省公司提供高权限的用户名称，就可以使用NIC进行采集，如果还是客户不同意，就继续采用手动通过网管OMC服务器进行提取。
