1.1 晶闸管导通的条件是什么？由导通变为关断的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK>0且u GK>0。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
1.2晶闸管非正常导通方式有几种？（常见晶闸管导通方式有5种，见课本14页，正常导通方式有：门级加触发电压和光触发）答：非正常导通方式有：(1) Ig=0，阳极加较大电压。
此时漏电流急剧增大形成雪崩效应，又通过正反馈放大漏电流，最终使晶闸管导通；(2) 阳极电压上率du/dt过高；产生位移电流，最终使晶闸管导通(3) 结温过高；漏电流增大引起晶闸管导通。
1.3 试说明晶闸管有那些派生器件。
答：晶闸管派生器件有：（1）快速晶闸管，（2）双向晶闸管，（3）逆导晶闸管，（4）光控晶闸管1.4 GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答:GTO和普通晶闸管同为PNPN 结构,由P1N1P2 和N1P2N2 构成两个晶体管V1、V2 分别具有共基极电流增益α1 和α２，由普通晶闸管的分析可得，α1 + α2 = 1 是器件临界导通的条件。
α1 + α2＞1 两个等效晶体管过饱和而导通；α1 + α2＜1 不能维持饱和导通而关断。
GTO 之所以能够自行关断,而普通晶闸管不能,是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同：1）GTO 在设计时α2 较大,这样晶体管T2 控制灵敏,易于GTO 关断;2)GTO 导通时α1 + α2 的更接近于l,普通晶闸管α1 + α2 ≥1.5 ,而GTO 则为α1 + α2 ≈1.05 ，GTO 的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件;3)多元集成结构使每个GTO 元阴极面积很小, 门极和阴极间的距离大为缩短,使得P2 极区所谓的横向电阻很小, 从而使从门极抽出较大的电流成为可能。
电力电子题库(第一章第四章)
电力电子题库（第一章第四章）《电力电子技术》机械工业出版社命题人马宏松第一章功率二极管和晶闸管知识点：功率二极管的符号，特性，参数晶闸管的符号、特性、参数、工作原理双向晶闸管的符号、特性、参数、工作原理可关断晶闸管的符号、特性、参数、工作原理一、填空题1、自从_1956____年美国研制出第一只晶闸管。
2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。
3、晶闸管的三个极分别为阳极、阴极、门极4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺一不可。
5、晶闸管一旦导通，门极即失去控制作用。
6、晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流7、双向晶闸管的四种触发方式：I+触发方式I-触发方式Ⅲ+触发方式Ⅲ-触发方式。
8、GTO的开通时间由延迟时间和上升时间组成。
9、GTO的关断时间由存储时间、下降时间、和尾部时间10、功率二极管的导通条件：加正向电压导通，加反向电压截止。
11、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL___>_____IH12、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM__<______ubo>13、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K极和门极G极。
14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。
15、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。
16、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A，7表示额定电压700V17、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。
18、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小二、判断题1、第一只晶闸管是1960年诞生的。
（错）2、1957年至1980年称为现代电力电子技术阶段。
电力电子习题第1章

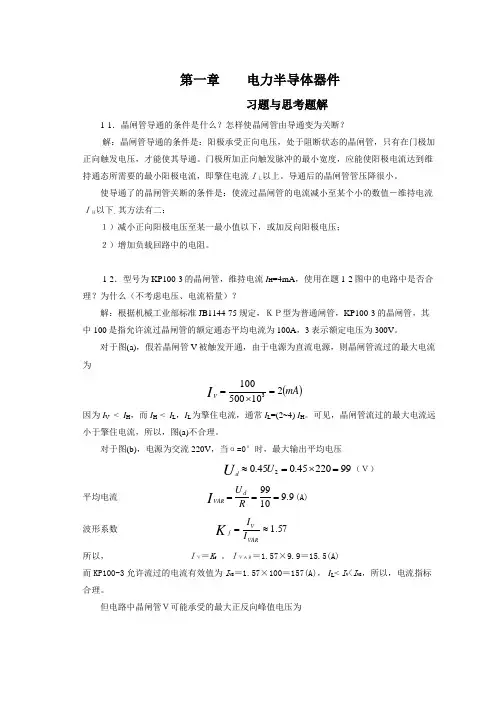

第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。
导通后的晶闸管管压降很小。
使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。
其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。
1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。
对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。
可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。
对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压 9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。
ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。
但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。
电力电子技术课后习题-第一章
第1章电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。
5.电力二极管的工作特性可概括为________。
6.电力二极管的主要类型有________、________、________。
7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为____ 正向有触发则导通、反向截止____ 。
9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM________Ubo。
11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。
12.GTO的________结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。
15.电力MOSFET的通态电阻具有________温度系数。
16.IGBT 的开启电压U GE（th）随温度升高而________，开关速度________电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
电力电子技术试题及答案一
电力电子技术试题（第一章）一、填空题1、普通晶闸管内部有PN 结,，外部有三个电极，分别是极极和极。
1、两个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、正向、触发。
3、晶闸管的工作状态有正向状态，正向状态和反向状态。
3、阻断、导通、阻断。
4、某半导体器件的型号为KP50 —7 的，其中KP 表示该器件的名称为，50 表示，7 表示。
4、普通晶闸管、额定电流50A、额定电压100V。
5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。
6、减小。
7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN 结，外部一共有3 个电极，它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。
12、同步、时刻。
13、晶体管触发电路的同步电压一般有同步电压和电压。
13、正弦波、锯齿波。
14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。
14、正弦波同步电压、控制电压、控制电压。
15、在晶闸管两端并联的RC 回路是用来防止阳”接法。
（×）损坏晶闸管的。
9、晶闸管采用“共阴”接法或“共阳”接法都一样。
电力电子课后习题详解
1-9 图 1-49 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大 值均为 Im，试计算各波形的电流平均值 Id、电流有效值 I。
0
2 0
5
2 0
2
4
4
晶1闸-43管导电波形
答案：
a)
Ud＝－290.3（V） Id＝109.7（A）
γ＝8.90 P=31.85(W)
第 4 章 直流—直流（DC-DC）变换
4-2 在图 4-1（a）所示的降压斩波电路中，已知 E=200V，R=10Ω，L 值极大， Em=30V，T=50μs，ton=20μs，计算输出电压的平均值 Uo、输出电流平均值 Io。 答案：
Uo=80(V) Io=5(A)
4-4 在图 4-4（a）所示的升压斩波电路中，已知 E=50V，R=20Ω，L 值和 C 值极 大，T=40μs，ton=25μs，计算输出电压的平均值 Uo、输出电流平均值 Io。 答案：
Uo=133.3(V) Io=6.667(A)
4-6 分析图 4-10（a）所示的电流可逆斩波电路，并结合图 4-10（b）所示的波 形，绘制各阶段电流流通的路径并标明电流方向。
Id1 0.2717Im
I1 0.4767Im
b)
Id2 0.5434Im
I2 0.6741Im
c)
Id3=
1 4
Im
I3=
1 2
Im
1-10 一个 100A 的晶闸管，分别流过图 1-49（a）~（c）所示的波形的电流，若
不考虑安全裕量，各波形所允许的电流平均值是多少？相应的电流最大值 Im 是 多少？ 答案：
电力电子技术习题解答
壹第一章1 什么是电力电子技术？它有几个组成部分？答：电力电子技术是与电能处理相关的技术学科。
将电子技术与控制技术应用到电力领域，通过电力电子器件组成各种电力变换电路，实现电能的转换与控制，称为电力电子技术，或电力电子学。
电力电子技术是一门融合了电力技术、电子技术和控制技术的交叉学科，包括电力电子器件、变流电路和控制技术三个主要组成部分。
3 电力电子技术的基础与核心分别是什么？答：电力电子技术的基础是电力电子器件，电力电子技术的核心是变流电路。
7 变流电路有哪几种形式？各自功能是什么？ 答：有四种形式：其各自的功能是（1）整流电路：将交流电能转换为直流电能。
（2）斩波电路：将一种直流电能转换成另一固定电压或可调电压的直流电。
（3）逆变电路：将直流电能转换为交流电能。
（4）调压电路或称交流变换电路：将固定大小和频率的交流电能转换为大小和频率可调的交流电能。
第二章7 晶闸管中通过的电流波形如图所示，求晶闸管电流的有效值、平均值及相应的正弦半波平均值和波形系数。
解：电流的有效值为()()()m m m m T I I I t d I I 3331032221223/20==⎪⎭⎫⎝⎛-==⎰ππωππ 电流平均值为：()()m m m AV T I I t d I I 3103221213/20=⎪⎭⎫ ⎝⎛-==⎰ππωππ 则波形系数为：()33133'===m mAV T T f I I I I K 则对应的正弦半波平均值：根据有效值相等的原则，有()m AV T I I 3357.1'=，所以，()m m AV T I I I 368.057.133'=⨯= 第三章3-3 单相桥式全控整流电路，阻抗负载，V U 1002=，负载中Ω=2R ，L 值极大，当︒=30α时，要求：（1）画出d u 、2i i d 和的波形；（2）求整流输出平均电压d u 、电流d i 以及变压器二次电流有效值2I ；贰解：①由已知条件可知，该电路为大电感负载电路，所以其负载电流d i 连续且近似为一水平线，其d u 、d i 、2i 的波形如图所示：②整流输出电压平均值V)(7830cos 1009.0cos 9.02=︒⨯⨯==αU U d则输出电流平均值()A 392/78/===R U I d d ，（大电感时其两端电压平均值为0） 变压器二次电流有效值()A 392==d I I③在该电路中，晶闸管承受的最大正反向电压均为22U ，考虑2倍的安全裕量，则晶闸管的额定电压为()V 8.28210022222=⨯=U ，取其额定电压为300V 。
电力电子技术习题及答案 第1章
8、试说明 IGBT 、GTR、GTO 和电力 MOSFET 各自的优缺点。 解：对 IGBT 、GTR 、GTO 和电力 MOSFET 的优缺点的比较如下表： 器件 IGBT 优 点 缺 点 开关速度高，开关损耗小，具有耐脉冲电流 开 关 速 度 低 于 电 力 冲击的能力，通态压降较低，输入阻抗高， MOSFET ，电压，电流容 为电压驱动，驱动功率小 量不及 GTO 开关速度低，为电流驱动， 耐压高，电流大，开关特性好，通流能力强 ， 所需驱动功率大，驱动电 饱和压降低 路复杂，存在二次击穿问 题 电流关断增益很小，关断 时门及负脉冲电流大，开 关速度 低， 驱动 功率 大， 驱动电路复杂，开关频率 低 电流容量小，耐压低，一 般中 适 用 于 功 率 不 超 过 10kw 的电力电子装置
过流
二、判断题 1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。 （ √ ） 2、某晶闸管，若其断态重复峰值电压为 500V ，反向重复峰值电压为 700V ，则该晶闸管的 额定电压是 700V 。 （ × ） 3、晶闸管导通后，流过晶闸管的电流大小由管子本身电特性决定。 （ × ） 4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。 （ √ ） 5、 在晶闸管的电流上升至其维护电流后， 去掉门极触发信号， 晶闸管级能维护导通。 （×
） ）
1、图中阴影部分晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im，试计算各 波形的电流平均值 Id1、Id2、Id3 与电流有效值 I1、I2、I3 。
解：a ） I d1
1 2
m 4
I sin td (t )
1m 2 ( 1) 0.2717I m 2 2
2 220 311.13V ；取晶闸管的安全裕量为 2 ，则晶闸管额定电压不低于 2× 311.13 ≈
电力电子第1章 习题-带答案
第1章习题
第1部分：填空题
1.电力电子技术是使用__电力电子______器件对电能进行__变换和控制___的技术。
2. 电力电子技术是应用在__电力变换领域______ 的电子技术。
3. 电能变换的含义是在输入与输出之间，将__电压______、_电流_______、__频率______、_相位_______、_相数_______中的一项以上加以改变。
4. 在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在_开关_______状态，这样才能降低___损耗_____。
5. 电力电子技术的研究内容包括两大分支：___电力电子器件制造_____________ 技术和_变流_______技术。
6.半导体变流技术包括用电力电子器件构成___电力变换__________电路和对其进行控制的技术，以及构成_ 电力电子_______装置和__电力电子______系统的技术。
第2部分：简答题
1. 什么是电力电子技术？
答：电力电子技术是应用于电力领域的电子技术，使用电力电子器件对电能进行变换和控制的技术。
2. 电能变换电路的有什么特点？机械式开关为什么不适于做电能变换电路中的开关？
答：电能变换电路在输入与输出之间将电能，电流，频率，相位，相数种的一相加以变换。
电能变换电路中理想开关应满足切换时开关时间为零，使用寿命长，而机械开关不能满足这些要求。
3. 电力电子变换电路包括哪几大类？
答：交流变直流-整流；直流变交流-逆变；直流变支路-斩波；交流变交流-交流调压或者变频。
电力电子答案
电力电子技术练习及参考解答第一章1．如图1-1所示型号为KP100-3、维持电流I H =4mA 的晶闸管，在以下各电路中使用是否合理？为什么？（不考虑电压、电流安全裕量）答：晶闸管的型号为KP100-3，表明其额定电流I T(A V)=100A 、额定电压U Tn =300V 。
图（a ），由于负载电阻值太大，以致电流I A =100/50=2mA ，小于维持电流I H =4mA ，电路不能工作，所以不合理。
图（b ），由于晶闸管承受的最大反向压电压超过了其额定电压，即u Tm =2202=311V 大于U Tn =300V ，将导致晶闸管被反向击穿，所以不合理。
图（c ），晶闸管未被触发导通时，所承受的最大电压为u Tm =150V ，小于额定电压U Tn =300V .；晶闸管被触发导通后，电流为I T =150/1=150A ，而额定电流有效值为I Tn =1.57 I T(A V)=157A ，可见晶闸管可以正常使用，即如果不考虑电压、电流安全裕量，则是合理的。
2．图1-2中阴影部分表示流过晶闸管的电流波形，设最大值均为I m ,试计算各图中的电流平均值I d 和有效值I 。
解：图（a ） m mm d I I t td I I 477.0)211()(sin 13≈+==⎰πωωπππΩ50k Ω1Ω图1-1（a ） （b ） （c ）I（a ）图1-2II（c ）m m m I I t d t I I 51.08331)()sin (132=-==⎰πωωπππ 图（b ） m m m dI I t td I I 24.0)211(2)(sin 213≈+==⎰πωωπππ m m m I I t d t I I 36.083312)()sin (2132=-==⎰πωωπππ 图（c ） 41)(2120m m d I t d I I ==⎰πωπm m I t d I I 21)(21202==⎰πωπ3．画出图1-3所示电路中负载电阻R d 上的电压波形。
第一章：电力电子习题解答
第一章 电力电子器件习题及思考题１．使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
即：U AK ＞ 0且U GK ＞ 0。
２．维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的阳极电流大于能保持晶闸管导通的最小电流，即：维持电流。
使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的阳极电流降到接近于零的某一数值以下，即：降到维持电流以下，便可使导通的晶闸管头断。
３．图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3 。
解：a ） m m m d I .I )t (d t sin I I 2717012222141≈⎰）＋（＝＝πωωπππm m m I .I )t (d )t sin (I I 476702143221241≈⎰πωωπππ＋＝＝b ） m m m d I .I )t (d t sin I I 54340122142≈⎰）＋（＝＝πωωπππm m m I .I )t (d )t sin (I I 674102143221242≈⎰πωωπππ＋＝＝c ） m md I )t (d I I 4121203＝＝ωππ⎰m m I )t (d I I 21212023＝＝ωππ⎰0 0 0ππ 2π π/4 2π2π 5π/2π/2π/4图1－43 晶闸管导电波形a ）b ）c ）４．上题中如果不考虑安全裕量，问100A晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1，I m2，I m3 各为多少？解：额定电流I T（A V）＝100A的晶闸管，允许的电流有效值I＝157A，由上题计算结果，根据电流有效值相等的原则可得：a）I1＝157A＝0.4767I m∴I m1＝157/ 0.4767＝329.35（A）I d1 ＝0.2712 I m1＝89.48（A）b）I2＝157A＝0.6742I m∴I m2＝157/ 0.6742＝232.88（A）I d2 ＝0.5434 I m1＝126.56（A）c）I3＝157A＝0.5I m∴I m3＝157/ 0.5 ＝314（A）I d3 ＝0.25 I m1＝78.5（A）５．GTO和普通晶闸管同为PNP结构，为什么GTO能够自关断，而普通晶闸管不能？解：1）GTO器件α2较大，模型中的V2控制灵敏。
电力电子技术试题（一）
电⼒电⼦技术试题（⼀）电⼒电⼦技术试题（⼀）第1章绪论习题第1部分:填空题1. 电⼒电⼦技术是使⽤________器件对电能进⾏________的技术。
2. 电能变换的含义是在输⼊与输出之间，将________、________、________、________、________中的⼀项以上加以改变。
3. 电⼒变换的四⼤类型是:________、________、________、________。
4. 在功率变换电路中，为了尽量提⾼电能变换的效率，所以器件只能⼯作在________状态，这样才能降低________。
5. 电⼒电⼦器件按照其控制通断的能⼒可分为三类，即: ________、________、________。
6. 电⼒电⼦技术的研究内容包括两⼤分⽀:________________ 技术和________技术。
7.半导体变流技术包括⽤电⼒电⼦器件构成_____________电路和对其进⾏控制的技术，以及构成________装置和________系统的技术。
8.电⼒电⼦技术是应⽤在________领域的电⼦技术。
9.电⼒电⼦技术是⼀门由________、________、________三个学科交叉形成的新的边缘技术学科。
第2部分:简答题1. 什么是电⼒电⼦技术,2. 电能变换电路的有什么特点,机械式开关为什么不适于做电能变换电路中的开关,3. 电⼒变换电路包括哪⼏⼤类,第2章电⼒电⼦器件概述习题第1部分:填空题1. 电⼒电⼦器件是直接⽤于电路中，实现电能的变换或控制的电⼦器件。
2. 主电路是在电⽓设备或电⼒系统中，直接承担的电路。
3.处理信息的电⼦器件⼀般⼯作于放⼤状态，⽽电⼒电⼦器件⼀般⼯作在状态。
4. 电⼒电⼦器件组成的系统，⼀般由、、、四部分组成。
5. 按照器件能够被控制的程度，电⼒电⼦器件可分为以下三类: 、和。
6(按照驱动电路信号的性质，电⼒电⼦器件可分为以下分为两类:和。
电力电子技术(第二版)第1章答案
第1章 电力电子器件习题答案1.晶闸管导通的条件是什么?关断的条件是什么? 答: 晶闸管导通的条件:① 应在晶闸管的阳极与阴极之间加上正向电压。
② ②应在晶闸管的门极与阴极之间也加上正向电压和电流。
晶闸管关断的条件:要关断晶闸管,必须使其阳极电流减小到一定数值以下,或在阳极和阴极加反向电压。
2.为什么要限制晶闸管的通态电流上升率?答:因为晶闸管在导通瞬间,电流集中在门极附近,随着时间的推移,导通区才逐渐扩大,直到全部结面导通为止。
在刚导通时,如果电流上升率/di dt 较大,会引起门极附近过热,造成晶闸管损坏，所以电流上升率应限制在通态电流临界上升率以内。
3.为什么要限制晶闸管的断态电压上升率？答：晶闸管的PN 结存在着结电容，在阻断状态下，当加在晶闸管上的正向电压上升率/du dt 较大时，便会有较大的充电电流流过结电容，起到触发电流的作用，使晶闸管误导通。
因此，晶闸管的电压上升率应限制在断态电压临界上升率以内。
4.额定电流为100A 的晶闸管流过单相全波电流时，允许其最大平均电流是多少？ 解：额定电流为100A 的晶闸管在不考虑安全裕量的情况下，允许的电流有效值为：A I I 15710057.157.1T(A V )T =⨯==晶闸管在流过全波电流的时候，其有效值和正弦交流幅值的关系为：2d )sin (1m 02m T I t t I I ==⎰πωωπ其平均值与和正弦交流幅值的关系为：πωωππmm d 2d sin 1I t t I I ==⎰则波形系数为：11.122d T f ===πI I K 则晶闸管在流过全波电流的时候，其平均值为：A K I I 1.14111.1157f T d ===所以，额定电流为100A 的晶闸管流过单相全波电流时，允许其最大平均电流是141.4A 。
5.晶闸管中通过的电流波形如下图所示，求晶闸管电流的有效值、平均值、波形系数及晶闸管额定电流。
解：晶闸管电流的有效值为A I t I I 5.11532003d 21m 3202m T ====⎰πωπ晶闸管电流的平均值为A I t I I 7.6632003d 21m 320m d ====⎰πωπ波形系数为732.17.665.115d T f ===I I K 晶闸管的额定电流为A I I 120)2~5.1(57.1TT(AV)=⨯=6.比较GTO 与晶闸管的开通和关断，说明其不同之处。
电力电子技术试卷及答案-第一章
电力电子技术试题（第一章）一、填空题1、普通晶闸管内部有—PN结,，外部有三个电极，分别是___________ 极极和极。
1、三个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上______ 电压的同时，门极上加上_______________________________________ 电压，晶闸管就导通。
2、正向、触发。
3、、晶闸管的工作状态有正向________ 状态，正向______________ 状态和反向_________ 状态。
3、阻断、导通、阻断。
4、某半导体器件的型号为KP50 —7 的,其中KP表示该器件的名称为______________________________________________________________________________ ，50表示_________ ，7表示__________ 。
4、普通晶闸管、额定电流50A、额定电压700V。
5、只有当阳极电流小于__________ 电流时，晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角a,负载上得到的直流电压平均值会_______ 。
6、减小。
7、按负载的性质不同，晶闸管可控整流电路的负载分为__________________ 性负载，性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个8 减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角 __________ 、电流波形不连续、呈 ________ 状、电流的平均值 _______ 。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有 ____ 个PN结，外部一共有3个电极，它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 章习题
第 1 部分：填空题
1.电力电子技术是使用电力电子器件对电能进行变换和控制的
技术。
2.电力电子技术是应用在电力变换领域的电子技术。
3.电能变换的含义是在输入与输出之间，将电压、_电流、频率、_相位、_相数中的一项以上加以改变。
4.在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在_ 开关状态，这样才能降低损耗。
5.电力电子技术的研究内容包括两大分支：电力电子器件制造
技术和_变流技术。
6.半导体变流技术包括用电力电子器件构成电力变换电路和对其
进行控制的技术，以及构成_ 电力电子装置和电力电子系统的技术。
第 2 部分：简答题
1.什么是电力电子技术？
答：电力电子技术是应用于电力领域的电子技术，使用电力电子器件对电能进
行变换和控制的技术。
2.电能变换电路的有什么特点？机械式开关为什么不适于做电能变换电路中的
开关？
答：电能变换电路在输入与输出之间将电能，电流，频率，相位，相数种的一
相加以变换。
电能变换电路中理想开关应满足切换时开关时间为零，使用寿命长，而机械开
关不能满足这些要求。
3.电力电子变换电路包括哪几大类？
答：交流变直流-整流；直流变交流-逆变；直流变支路-斩波；交流变交流-交
流调压或者变频。
“”
“”
