中央空调温控器说明
科龙中央空调温控器说明书
4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。
设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。
b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。
c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。
3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。
2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。
再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。
1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。
高级操作，该模式主要是面向专业工程调试人员。
五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。
2. 按照指定的额定电流负载，禁止超载。
3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。
风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。
中央空调温度开关操作、温度控制指引_副本
发现区域温 度异常
调整区域的相 关空调开关
温度接近标准 温度0.2度时
通知工程 进行处理
跟进处理直到 温度正常
区域温度异常处理
1、供冷气时温度过高： 3、供暖气时温度过低： 1）自动温控开关的处理方法： 1）自动温控开关的处理方法： （1）要把模式设在（COOL-制冷）位置； （1）要把模式设在（HEAT-制热）位置； （2）温度要调在设定刻度（24-25 ℃ ）； （2）温度要调在设定刻度（25-26 ℃） ； （3）要把风速要调到在高速档（1档）。 （3）要把风速调到高速档（1档）。 2）三档风速档位开关的处理方法： 2）三档风速档位开关的处理方法： （1）档位要设在强风档（I档）。 （1）要把档位调到强风档（I档）。 2、供冷气时温度过低： 4、供暖气时温度过高： 1）自动温控开关的处理方法： 1）自动温控开关的处理方法： （1）要把模式设在（COOL-制冷）位置； （1）要把模式设在（HEAT-制热）位置； （2）温度要调在设定刻度（25-26 ℃） ； （2）温度是否调在设定刻度（24-25 ℃ ） ； （3）要把风速调到低速档（3档）或关掉。 （3）要把风速调到低速档（3档）或关掉。 2）三档风速档位开关的处理方法： 2）三档风速档位开关的处理方法： （1）要把档位调到弱风档（Ⅲ档）或关 （1）要把档位调到弱风档（Ⅲ档）或关掉。 掉。
HEAT-制热（带开） COOL-制冷（带开） OFF-关 HGH-高速 MED-中速 LOW-低速
3、三档风速开关
I 为高速档 II 为中速档 III，依靠改变风速来调 节，供冷必定吹冷风，供 暖必定吹暧风，根据需要 开或关
4、三档风速开关（带指示灯） 6、三档风速开关（液晶显示）
巩固和复习
1、在开启或调整空调开关时，首先 确认什么？ 2、目前我们常用了中央空调开关有几个类型？ 3、以下那一款开关有冷暖转换？
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。

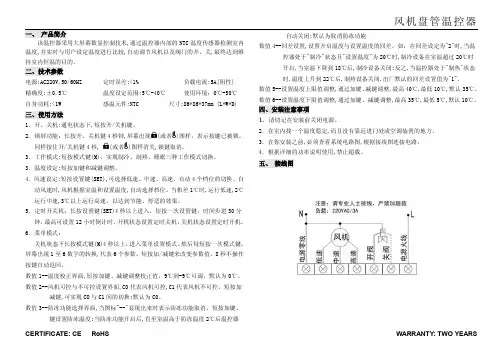

深圳特宏中央空调温控器使用说明书
CERTIFICATE: CE RoHSWARRANTY: TWO YEARS该温控器采用大屏幕数显控制技术,通过温控器内部的NTC 温度传感器检测室内温度,并实时与用户设定温度进行比较,自动调节风机以及阀门的开、关,最终达到维持室内恒温的目的。
二、技术参数电源:AC220V,50/60HZ 定时误差:<1% 负载电流:5A(阻性)精确度:±0.5℃ 温度设定范围:5℃-40℃ 使用环境：0℃-50℃自身功耗:<1W 感温元件:NTC 尺寸:86*86*37mm (L*W*D)三、使用方法1．开、关机:通电状态下,短按开/关机键。
2. 锁屏功能：长按开、关机键4秒钟,屏幕出现(或者)图样，表示按键已被锁。
同样按住开/关机键4秒,(或者)图样消失,锁键取消。
3．工作模式:短按模式键(M)，实现制冷、制热、睡眠三种工作模式切换。
3．温度设定:短按加键和减键调整。
4．风速设定:短按设置键(SET),可选择低速、中速、高速、自动4个档位的切换。
自动风速时,风机根据室温和设置温度,自动选择档位。
当相差1℃时,运行低速,2℃运行中速,3℃以上运行高速，以达到节能、舒适的效果。
5．定时开关机：长按设置键(SET)4秒以上进入，短按一次设置键，时间步进30分钟，最高可设置12小时倒计时。
开机状态设置定时关机，关机状态设置定时开机。
6．菜单模式：关机状态下长按模式键(M)4秒以上，进入菜单设置模式。
然后每短按一次模式键，屏幕出现1至6数字的转换,代表6个参数。
短按加/减键来改变参数值。
8秒不操作按键自动返回。
数值1--温度校正界面,短按加键、减键调整校正值，9℃到-9℃可调，默认为0℃。
数值2--风机可控与不可控设置界面,C0代表风机可控,C1代表风机不可控。
短按加减键,可实现CO 与C1间的切换;默认为C0。
数值3--防冻功能选择界面,当图标"--"显现出来时表示防冻功能取消。
中央空调温控器使用说明
现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的使用说明吧。
中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。
中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。
机器式机器盘管温控器使用于商业、工业及民用修建物。
可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。
使所控场所环境温度恒定爲设定温度范围内。
温度设定拔盘指针应设定爲所需恒定温度地位。
拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。
可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。
外型尺寸。
操作办法1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。
2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。
3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
中央空调液晶温控器说明书KY-F305
地址：湖北省武汉市武昌区中南路10号鹏程时代22层 地址：湖北省武汉市武昌区中南路10号鹏程时代22层十二、遥控器的按键及功能（选配件） 十三、接线图零线阀火线AC220VF 与显示板连接排线开阀关F地暖末端温控器 接线示意火线零线开地暖末端温控器 接线示意零线电加热AC220V与显示板连接排线零线低风中风高风阀火线AC220VF 风机开阀关F中央空调末端温控器 接线示意与显示板连接排线KY305超大液晶显示温控器说明书一、技术参数1.额定电压：220VAC(1±10%)，50/60Hz ；2.自身功耗：＜1.5W ；3.负载电流：＜5A （阻性负载）；4.控温精度：±1℃（1-10可调）；5.控温范围：5.0℃(0-25可调)～35.0℃（25-85可调）；6.外形尺寸：86mm ×86 mm ×13mm （面板：高×宽×厚）；7.材料和颜色：白色PC/ABS 阻燃材料（颜色可以定制）。
二、主要功能及特点1.超大LCD 液晶屏显示。
2.四种风速模式设定，自动、低、中及高风调节。
3.自动风状态，能显示实际工作风速。
4.可接三线电动阀（二通或三通），并兼容二线电动阀、电磁阀或风阀。
5.室温显示范围：-40℃～70.0℃，温度显示分辨率：0.5℃，温度误差小于±0.5℃。
6.24小时内定时开关机，调节步进为10分钟。
7.具有睡眠功能，房间温度舒适，经济省电节能。
8.断电记忆，能记忆断电时工作状态，来电自动恢复前工作状态。
9.房间温度校正：采用按键直接校正房间温度测量值。
10.风机受控防结露功能，任何状态下关阀后低风继续运转30 s 停止，或不受控功能 11.遥控功能，可选配遥控器。
12.干触点输出，便于与主机联动。
（与阀共用） 13.电辅助加热功能。
（可选）开关模式风速定时温度+温度-红外接收制冷通风制热自动风低速风中速风高速风室内温度设定温度开关标志电磁阀二通阀电加热三、安装说明1. 务必在断电后进行安装操作，否则容易损坏系统元件。
德力西-301A+空调温控器说明书(中文)
-2-
五、安装示意图 5.1 后盖安装示意图
采 用 标准8 6型暗 盒，直接 墙 面 安 装 。
六、安装步骤
6.1 将本控制器的驱动板(电源板)按接线示意图的要 求连接好风机盘管、电动阀或电磁阀或风阀及 电源线。
6.2 将液晶主板与电源驱动板的排线连接好(插线请 注 意 方 向)。
按“ ”不松开
风速控制 自动
高
室内温度
运行模式 冷气
“+”房间温度按0.1℃ 递增 “-”房间温度按0.1℃ 递减
松开按键退出调节。
-7-
十三、自动风速度变化状态
13.1 在自动风状态下，LCD界面能同时显示实际运行 风速。如仅显示自动，说明风机已停止运行。在 风机不受控状态时为低风继续运行（图例）
控 温 精 度 ： ±1℃ ， 测 温 分 辨 率0 . 1℃
-1-
3 . 6 C K N 3 0 1 A+ 8小 时 定 时 ，2 4小 时 定 时(需 特 制)， 调 节 步 进 为1小时 。
3.7 采用按键直接校正房间温度测量值。 3.8 具备自动（人工）复位功能。 3.9 现场编程风机是否受控，断电后来电恢复或待机。 3.10 键盘锁功能（需特制）。 3 . 1 1 带E L背 光 （需特 制 ）。 3.12 防冻功能：制热，关机状态下，当房间温度低
风速控制
编程数据表：
模式 0 1 2
设定值 30 32 0 1 0 1
含义 风机受控 风机不受控 断电后来电待机 断电后来电恢复 键盘不锁定 键盘锁定
设定值 模式序号
出厂设置 30 1 1
-9-
14.2 模式0：风机受控适用于不装电动阀（水阀）的 末端系统，即室内温度达到设定温度时风机停止 送风。 风机不受控适用于末端系统装有电动阀，当室温 达到设定温度时，阀门关闭而风机继续运行，确 保室内空气流通达到温度分布均匀。
中央空调温控器说明书
导语：中央空调温控器主要是使用一些工业、商业的或者是一些家居的温度进行控制，可以通过中央空调温控器对室内的温度和机器设定的温度进行相比较，对它的空调系统的风机盘管和电动阀等进行控制，进而达到对室内温度进行调节的目的，今天小编就给大家介绍一下中央空调温控器的说明书。
（以KY-F305中央空调温控器做例子）中央空调温控器的产品有哪些功能及特点：1、它拥有着超大的LCD液晶屏方面我们观看数据。
2、自动风、低风、中风和高风是中央空调温控器所特有的四种风速模式。
3、只有在自动风的状态下的时候，中央空调温控器是能够显示实际情况下的工作风速。
4、中央空调温控器可接三线的电动阀，还有并兼容二线电动阀、电磁阀或风阀的功能。
5、中央空调温控器可以做到24小时内定时开关机，调节的每一步进度为10分钟。
6、中央空调温控器还有睡眠功能，使得房间温度很是舒适，既经济还能省电节能。
7、中央空调温控器拥有断电的记忆功能，能记忆在断电时的工作状态，当来电的时候能够自动恢复之前的工作状态。
中央空调温控器按键与操作：1、“M”是菜单键，能够调节模式的顺序，模式依次是制冷的模式、制热的模式、通风模式2、“F”是风速调节按键3、“△”能够将中央空调温控器的温度设定升温或调节菜单的某一设定值。
4、“▽”能够将中央空调温控器的温度设定降温或调节菜单的某一设定值。
中央空调温控器的安装说明：1、在安装的过程中，一定要在断电的情况下进行安装，这样不仅对安装人员的安全作保障，还能减少对空调器件损坏。
2、在安装中央空调温控器的时候，一定要选在没有阳光的地方，避免中央空调温控器在阳光的照射下，出现裂纹，大大减少使用寿命。
3、中央空调温控器的工作环境不能超过七十摄氏度，过高温度会使机器出现故障，无法正常使用。
中央空调温控器的安装步骤：1、安装过程中记得将控制器的驱动板按照图纸上的要求连接2、安装过程中记得将液晶主板和电源排线连接好3、将液晶主板的后盖拆卸下来，一定要把电源驱动的板子嵌入到预埋的暗盒里面经过小编对中央空调温控器说明书的简单介绍，大家是否了解了中央空调温控器的基本操作了呢，快去试试中央空调温控器吧。
中央空调房间温控器 A8 豪华型触摸屏 说明书
中央空调房间温控器A8豪华型触摸屏安装使用说明书尊敬的用户：非常感谢您选用本公司产品，请仔细阅读说明书后使用产品。
在为您提供优质可靠的产品同时，我们将随时随地为您提供完善技术支持及售后服务。
如有任何疑问，请及时联系我们！再次感谢！一、产品概述A8豪华型触模屏恒温温控器，主要应用于商业、工业及民用建筑物，对中央空调末端的盘管风机、水阀及风阀进行控制。
可选带RS485网络通讯功能(A8L)。
二、技术参数：工作电源220V AC,50/60HZ恒温范围+5~+35℃标准负载3A功耗<1W感温元件NTC热敏电阻控温精度±1℃运输储存环境温度：-20~+70℃，相对湿度：RH<92%工作环境- 10~+60℃外壳材料PC工程塑材外形尺寸86*86*40.5（mm)安装86型标准暗盒三、主要功能及特点3.1 触摸屏、液晶LED显示，兰底白色字符。
3.2 四种风速档位设定，低、中、高及自动风。
3.3 测温分辨率：0.5℃。
3.4 睡眠功能，房间温度舒适，经济省电节能。
3.5继电器触点形式输出。
3.6 带有通信接口，可以远程或集中控制（参阅型号说明）。
3.7 具备红外遥控功能，应选配遥控器（参阅型号说明）。
3.8 断电记忆功能：记忆：模式、开关机状态、设定温度、风速、地址码等。
3.9 故障诊断：传感器短路显示E1，开路显示E2。
故障时，阀关断。
四、用户界面说明五、液晶显示说明首次上电，关机状态开机状态，显示内容包括：工作模式，设定温度，环境温度，通信地址（仅限A8L）和风机状态。
1）工作模式，二管制产品有5种模式：制热、制冷、通风、睡眠+制热、睡眠+制冷；四管制产品增加了一个恒温模式，在此模式下，同时显示制热和制冷。
用户可通过模式键来设置。
出厂时，工作模式为制冷模式。
2）设定温度，设定范围为+５.0℃～+35.0℃，可通过增温键和降温键来调整。
出厂时，设定温度为25℃。
步进0.5℃3）房间温度，显示温度为0℃~+55℃,当房间温度小于0℃时，显示LO ；当房间温度大于55℃时，显示HI 。
中央空调温控器说明
1
2
3
5 4
7 6
按键说明
1键 模式（制冷、制暖、通风）
2键 手动调节（手动调节风机风速）
3键 手动加温（增加设定温度值）
4键 手动降温（减少设定温度值）
5键 自动温控 （风机风速自动调整）
6键 开关（打开和关闭温控器）
7
红外接收器（和遥控器配合使用，不能遮挡）
设定说明
按住 1 键 5 秒以上，进入高级设置模式， 第一项显示: 0 ld 代表温度补偿，按 3、4 键调整，正常设定为 0；按 2 键进入， 第二项显示 01 Rd 代表通信 ID，按 3、4 键调整，必须设定为 01；按 2 键进入, 第三项显示 on db 或 oF db 代表低温保护，按 3、4 键调整，正常设定为 on；按 2 键进入， 第四项显示 40 up 代表温度设置上限，按 3、4 键调整，正常设定为 40；按 2 键进入， 第五项显示 10 dn 代表温度设置下限，按 3、4 键调整，正常设定为 10；按 2 键进入， 第六项显示 Op sd 或 Lc sd 代表代表锁定按键，按 3、4 键键调整，正常设定为 Op 键盘不锁定（Lc 键盘锁定）； 按 2 键重复设定第一项。 设定完毕按 6 键关机，即可存储设定。再按 6 键开机，设定生效。
4．工作电压为 200V-----250V，电压不在此值内 ，可能烧毁此设备。
5．产品负载总功率最大为 200 瓦，严禁超负荷运
入网操作
方法一：手机客户端入网 在保证产品处于出网状态的情况下进行如下操作，否则请先进行出网操作。 ➢按照说明连接好产品，并将产品主控板面板拆开。 ➢登陆FANTEM智能家居系统客户端，进入“设置”“设备”的设备管理界面，然 后选择需要将产品加入到的房间（以下以“未分配房间”为例）。 ➢选择“添加”，系统发出入网信息，并进入60秒倒计时。 ➢在倒计时内，接通电源，并按下主控板面板后的Z-wave按钮，若网关收到信息， 则在客户端界面则显示已发现入网设备的节点，正在配置入网设备的信息，请稍 后.....
中央空调温控器说明书介绍
中央空调温控器说明书介绍空气调节，也称为风机盘管恒温器，是用来控制风机盘管的加热、冷却或通风的。
对于风机的转速，人们可以通过手动控制或自动控制来调节风速按钮，以便有效地控制室温。
那么，让我们来看看空气调节的其他方面吧！空气调节温控器技术参数。
1. 工作温度范围：0-40摄氏度。
2. 工作电压：220v，6a，50hz。
3. 标准负荷：冷热水阀、风扇、继电器。
4. 贮存温度：-20-55 °c 恒温空气调节中央空调温控器的功能和特点。
1. 安装方便，温度设定简单直观。
2. 性能优良，使用寿命长，安全耐用。
3. 使用拨动开关，感觉更舒适。
4. 支持不同类型的电动阀门。
5. 进一步控制温度的热传感器。
就空气调节的操作方法而言。
中央温度控制器的操作主要分为四个步骤：开关机、工作模式设定、温度设定及风速设定。
首先，开关非常简单，打开开关到开位置，关闭开关到关闭位置。
其次，运行方式是指冷却或加热。
要冷却的话，把开关调到冷却位置。
要加热的话，把开关转到上升位置。
然后是温度设置，机械恒温器是一个旋钮设置，你想设置什么温度，只要把红点指向温度指数上标记的恒温器。
最后是风速设置，共有三种选择，低风速、中风速和高风速，只要拨号开关调到低、中、高。
你可以分别控制低、中和高的风速。
空气调节注释。
1. 接线必须按照正确的接线图操作，不要让水、泥浆、灰尘等杂物混入恒温器内，否则会损坏部件。
2. 最好在安装恒温器的地方周围有自由流动的空气，并保持稳定的温度。
3. 避免在阳光直射的地方安装恒温器。
4. 室内装修时，最好不要先安装恒温器。
空气调节现已广泛应用于商业、工业和民用建筑，它在控制温度方面发挥了不可低估的作用！。
中央空调温控器的安装说明
中央空调温控器的安装说明中央空调温控器的安装说明一、安装前准备中央空调温控器是调节温度、湿度和空调工作模式的重要设备，使用前需要进行一些准备工作。
1.1确定安装位置首先，确定安装温控器的位置非常重要。
通常情况下，温控器安装在室内，应选择室内通风良好、避免阳光直接照射的位置。
同时，安装位置也应与使用者的活动区域相对应，方便触摸操作。
1.2检查供电线路在安装前，检查供电线路是否符合要求。
确保线路电压和频率与温控器的要求相匹配，避免电压过高或过低对设备产生损坏。
1.3确认维修人员安装过程中，需要有专业的维修人员进行操作，确保设备的正确安装和调试。
请携带相关资质证书，并确保维修人员拥有足够的经验。
二、安装步骤在准备工作完成后，可以开始安装中央空调温控器了。
2.1拆卸旧设备如果存在旧的温控器，首先需要将其拆卸下来。
关闭空调电源后，使用螺丝刀逐个拧松连接温控器的螺丝，并将温控器从墙面上取下。
2.2连接电源线根据所选温控器的电源线类型，连接电源线。
通常，电源线应与电源相连，确保正确接地，以防止电击等安全问题。
2.3安装壁挂板选择合适的位置，将壁挂板固定在室内墙壁上。
使用螺丝将壁挂板牢固安装，以确保温控器的稳定性。
2.4连接导线根据温控器的接线图，逐个连接导线。
确保连接正确，导线不要过长或过短，避免安全隐患。
使用绝缘胶布将导线进行固定，确保连接牢固。
2.5安装温控器将温控器插入壁挂板上的接口中。
确保温控器与壁挂板紧密连接，不松动。
根据需要，安装辅助装置，如遥控器支架等。
2.6检查安装效果安装完成后，将电源重新接通，并进行测试。
通过按下开关，调节温度和湿度，确保温控器正常工作。
同时，还应测试温控器与空调的连接是否稳定，功能是否正常，用手轻触温控器，确认触摸是否灵敏。
三、注意事项在中央空调温控器的安装过程中，需要注意以下事项，以确保安全和稳定的使用。
3.1避免过度拉扯导线在连接导线时，避免过度拉扯导线，以免导线断裂或接触不良。
KY-F101中央空调机械式温控器使用说明书
KY-F101温控器使用说明书KY-F101系列温控器可用与控制阀门，或者管风机中的阀门和风门。
该温控器通过旋钮设定温度，拨动开关选择工作制冷或制热模式和三速控制。
感温元件检测室内温度与用户设定温度相比较后自动控制风机盘管和电动阀、电动球阀或风阀的启停，以达到室内恒温的目的。
一、技术参数1、恒温范围：10-30℃2、工作电压：220VAC±10%，6A，50HZ3、负载：风机，冷热水阀和继电器4、外壳：2件塑料壳体5、环境温度：操作温度范围0℃-40℃6、性能：在20℃，50%负荷的误差为1℃7、贮存环境：-20~55℃，相对湿度<92%（不接霜）8、外观颜色：乳白色10、标准负载：风机，冷热水阀和继电器二、产品功能及特点1、温度设定通过旋钮设定、方便、直观2、可直接装与墙上的标准接线盒上3、外观美观，性能可靠4、开关采用拨动式，手感舒适，寿命长久5、可以控制二线或三线型电动（球）阀6、可用于控制风机盘管和电动（球）阀或风阀等设备7、双金属大膜盒片盒感温元件能按要求确保准确的温度控制8、自动冷热转换可由管道恒温器控制（指某些型号的恒温器）9、特殊功能：1. 超限停2. 安全保护罩3. 用于特殊安装需要的墙挂方式10、所有型号的恒温都具有热量预感器，热量预感器能进一步改进热冷温度控制三、操作方法1、开关机：把拨动开关拨动到ON位置，温控器开机；把开关拨动到OFF位置，温控器关机。
2、工作模式设定：把拨动开关拨动到COOL位置，温控器设定为制冷模式；把拨动开关拨动到HEAF位置，温控器设定为制热模式。
3、温度设定：机械式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW位置；温控器设定为低档风速；把开关拨动到WED位置，温控器设定为中档风速；把开关拨动到High位置，温控器设定为高档风速。
四、安装方法第一步：用小一字螺丝刀把温控器上面的螺丝拧松，取下面壳。
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
AY-700BW中央空调温控器使用说明书
使用说明书
型 号: AY - 70 0B W
!1 产品外观
!2 特点描述
波浪形按键设计，外观美丽大方；双温、双 语显示，显示清晰；时间小时、分钟显示； 支持定时开、关机，亦可自动定时关机；睡 眠节能模式；显示温差、测量温差可调；停 启温差、时间可调；
!3 性能描述
■外观设计 外观设计美观、稳重。整体厚度 薄、安装固定位置余量大，便于安装。外围 通气孔美观、透气性能好。 ■界面友好 人机界面友好简洁，易操作 ■可靠性能 采用抗干扰能力极强的工控专用 芯片 ，高进度 电子元件 ，专业PCB设计， 整 机可靠性很高，更安全 ■断电记忆 重要参数设置好后能永久记 忆,断 电不会影 响设定的 参数 ■电 源 采用专用工频变压器，更稳定、
长按 进入恢复页面 再按 键数据恢复 数据恢复出厂设置
睡眠设置 在电源开启的情况下，同时长按 键和 键， 将进入另一种睡眠模式。此睡眠模式区别于 内部 参数设置 中F7项 的睡眠模 式是：此 次的 睡眠模式是设置后单次有效。 在睡 眠设置页 面下,按 键移位设 置项，按 ▲ 或▼进行数值调整。
进入睡眠设置页面
检查:温 度传感器 是否开路 ； 6现象:室内温度 区显示E2
检查:温 度传感器 是否短路 ；温度传 感器是 否积尘太多；环境湿度大；
! 附：产品装箱清单
■液晶温控面板 1只（已连接好）
■电源驱动模块 1只（已连接好）
■连接线
1条 （ 已 连 接 好 ）
■M4*40固定螺 丝 2只
■产品说明书
1份
■产品检验合格证 1份
移位设置项
!6 安装
■安装位置 可以 安装在标 准86*86mm的底盒上 ，并用 该产 品标配的M4* 40mm的螺 丝固定。 ■安装要求 1,由于 本产品属 于电子控 制产品， 且有高 压，故必须安装于干燥通风的环境中，并易 于检测到环境温度、方便操作的适当位置。 2,安装 必须稳固 可靠。
天加中央空调恒温恒湿机控制器操作手册
天加中央空调恒温恒湿机控制器操作手册恒温恒湿控制器操作手册PAC2000前言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。
读者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。
一、概述PAC2000 主要特点●在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C，湿度控制精度可达到±5%RH的高精度控制。
●标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。
也可根据用户要求进行其他配置的设计。
●两行液晶背光中文界面显示，最大汉字20字符，英文40字符●通过面板上的9个键操作控制器●单键开/停机，密码保护●适时显示环境温度、湿度●适时显示设备状态●故障自动报警和显示●定时启停机功能键盘功能●操作面板布置●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：快速操作表此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。
二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒，显示主菜单2.2．如何启动机组如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。
停2.4．如何显示环境状况如无故障，在任何窗口下，按一下F2键，显示环境状况：2.6．如何进行参数设置以下是标准机型详细参数说明：l 温度设定值：环境温度设定值，由情报面板设定。
SRE07F 四管制温控器使用说明书
D01SRE07F 四管制温控器使用说明书产品简介：SRE07F 四管制温控器主要用于中央空调采暖和制冷系统。
通过检测到的环境温度与设定温度的比较产生控制信号，为中央空调风机盘管冷/热电动阀或其他电动执行机构提供温度控制，同时可控制风机盘管风机工作和调速。
关机时，温控器可输出延时中断的关复位电信号，令电动阀或其他电动执行机构复位。
产品特点：● 电源浪涌和瞬间脉冲保护。
● 输出动作信号超时保护性中断功能，关机自动复位功能。
● 设定温度值保护功能。
● LCD 液晶（带背光）显示环境温度、设定温度（掉电记忆功能）、冷暖状态、风速、阀门状态。
● 带系统电源开关和风机风速开关。
● 外壳采用PC 塑料，符合UL-94V0标准；安装灵活，接线方便。
技术数据：产品名称 SRE07F 四管制输 入 AC220/230V AC24V 温控输出 220/230VAC 0.5(0.2)A 24VAC 1(0.8)A 功耗(无负载) 220/230VAC 1VA 24VAC 0.6VA 风机输出 AC220/230V 2(1) A AC24V 2(1) A复位时间 ≥150s 或≥300s （可选）超时中断 阀门同向累计运行时间≥150s(≥300s)后，进入超时保护状态 工作模式 浮点式(PID) 控制精度 ±0.5(℃±1)℉控制范围 10 ~ 30 ℃或 50~ 86℉温度显示 0 ~ 40℃（0.2℃）或32~ 99℉（0.5℉） 背光颜色 蓝色-B 绿色-G 黄色-Y敏感元件 NTC 热敏电阻 10kΩ（25℃时） 工作温度 0 ~ 55℃ 储存温度 -10 ~ 60℃环境湿度最大90%RH 不凝露使用说明：1. 冷/热转换：正常工作于四管制系统时，制冷/采暖的控制信号由各自端口输出，且两者的开信号是互锁的，即制冷工作状态下，采暖端口的开信号永无信号输出，但关信号是同时给出的，即在任一下状态下有关信号时制冷的关端口与采暖的关端口都会同时有信号输出。
中央空调温度控制器
中央空调温度控制器中央空调温度控制器即中央空调温控器。
是用在中央空调末端风机盘管上的温度控制器。
通过程序编辑，用程序来控制并向执行器发出各种信号，从而达到控制空调风机旁管以及电动二通阀的目的。
ST-T3700系列风机盘管控制器原理(采用国际最先进的微电脑控制芯片)，通过控器内部NTC 高精度传感器，检测出室内的温度。
并实时与用户所设定的温度进行比较，自动调节冷暖气量或开关电动阀达到保持室内恒温的目的特点：主要功能及特点·开/关控制·室内温度设定·睡眠功能（可选）·定时开关机设定·室内温度测量并显示·可接二线或三线电动阀·手动或自动转换风机三速·时钟功能、遥控功能（可选）·外观豪华大方，大屏幕液晶显示·记忆功能、断电设定数据不定时丢失·显示室温、设定温度、制热制冷、风速、及时钟技术参数·电流负载：1A·控温精度：±1℃·自身功耗：<·控温范围：℃℃·外型尺寸：86mmX86mmX13mm(长X宽X高) ·工作电压：220VAC±10% 50/60HZ选型列表ST-T3700系列风机盘管控制器接线图安装方法及注意事项1．先用一字螺丝刀伸进温控器侧面的小卡坐口里，轻轻的撬开底板（不可过度用力不然或把外壳卡座弄断），使温控器面板和底板分离开，再把底板用配备的螺丝钉固定想要固定的地方再把温控器面板扣到底板上即可。
接线一定按照电气接线图正确接线，切勿使水，泥浆等杂质进入温控器内，否则将会造成器件损坏。
温控器应安装在周围空气自由流动的墙面上，距离地面高为米处，且是一个温度稳定而且没有靠近进门处或空调装置的地方,安装位置应保证其不受其他热源及避免阳光、门窗气流或外墙温度等影响。
2．在室内还没装修完但是已经把本产品装上了的情况下，建议在产品周围及产品缝口出帖上胶纸或其它可避免灰尘进入产品内部的东西，要么就把产品液晶屏幕卸下适当时候再安装上去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调温控器说明
与普通分体式空调相比较，家用中央空调有着无可比拟的优势。
其中，360度舒适送风、每个房间独立控制更省电最受消费者关注，中央空调温控器就是为此而研制的一种末端控制产品，它可以根据人们的需要分时段的设置开关机或房间温度，实现最大范围的节能效果。
与传统遥控器式温控器不同，中央空调温控器主要分为电子式和机械式两种。
中央空调温控器-液晶温控器
液晶温控器由电子逻辑电路对其测量温度与设定温度进行比较，控制中央空调末端的风机、水阀等，应用于宾馆、写字楼、商场、工业、医疗特别是别墅等民用建筑，使所控环境温度恒定为设定温度范围内，此款温控器配有遥控器，可实现远距离控制。
液晶温控器特点：
1、四种工作模式：制冷/风扇/制热/自动
2、室内风机可调整：高速/中速/低速/自动
3、通过跳线设定：单冷/冷暖二管/冷暖四管等模式
4、二线电动阀或者小型风阀皆可控制
5、LCD显示系统工作状态：一目了然
6、LED指示二通阀运行状态和上电状态
7、设置温度以1℃递增/减：精度更高
8、实时时钟显示，星期定时开关机
9、房间温度校正功能
中央空调温控器分类-机械式温控器
机械式温控器应用于商业、工业及民用建筑物，可对采暖、冷气的中央空调末端盘管风机、水阀进行控制。
使所控场所环境温度恒定为设定温度范围内，温度设定拔盘指针应设定为所需恒定温度位置。
拔动开关功能分别为：电源开关(开ON—关OFF)；运行模式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L
—中速M—高速H)。
可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。
机械式温控器技术规范
1、额定电压：230V AC±10% 50/60Hz
2、负载电流：＜3A 阻性负载
3、温度偏差：在25℃时≤1℃
4、环境温度：-25℃～55℃相对湿度＜85%(23℃)
5、外形尺寸：130X85X40(长X宽X厚
作为现代家庭调节室内温度的重要武器，中央空调温控器直接参与室内温度控制，与人体舒适度密切相关；从目前的市场情况来看，中央空调液晶温控器由于智能化控制、安装美观等特点更受消费者欢迎。
除了合理的选择外，中央空调温控器体现在安装中的重要性也不言而言，服务商必须根据用户的使用习惯和温控器使用特点来进行系统设计，确保后期控温准确、舒适高效。
本文由舒适100网编辑部整理发布。
