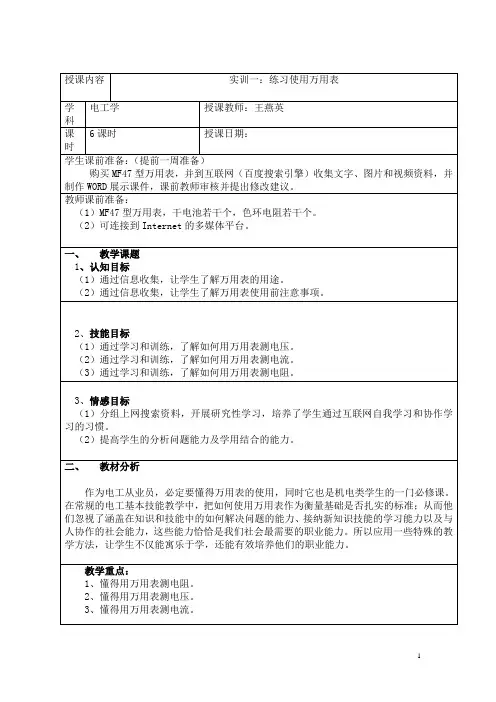

实训一万用表的使用教案

教学难点：选择合适量程准确读取示数。

三、教学方法理论和实操一体化教学。

五、教学过程课时环节名称教学过程时间2课时新课导入在投影仪上投放MF47型万用表的图片，让学生看着自己的万用表思考万用表可以测量那些参数。

（找学生回答后教师总结）万用表又称多用表，用来测量直流电流、直流电压和交流电流、交流电压、电阻等，有的万用表还可以用来测量电容、电感以及晶体二极管、三极管的某些参数。

指针式万用表主要由指示部分、测量电路、转换装置三部分组成。

【百度搜索】：MT-20172018指针型万用表产品介绍。

（视频）/v_show/id_XMjkxNjk1Mjky.html6分钟新课讲解一、万用表操作中注意事项。

①进行测量前，先检查红、黑表笔连接的位置是否正确。

红色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。

②在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符，否则，误用挡位和量程，不仅得不到测量结果，而且还会损坏万用表。

在此提醒初学者，万用表损坏往往就是上述原因造成的。

③测量时，须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。

④测量中若需转换量程，必须在表笔离开电路后才能进行，否则选择开关转动产生的电弧易烧坏选择开关的触点，造成接触不良的事故。

⑤在实际测量中，经常要测量多种电量，每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程，这是初学者最容易忽略的环节。

二、万用表的使用方法。

1、机械调零。

5分钟在投影仪上投放MF47型万用表没有调零前表头图片。

万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。

若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零螺钉）使指针回到零位。

2、万用表测量电压。

测量电压时，需将电表并联在被测电路上，并注意正、负极性。

中职《电子技能》课程万用表组装与调试实训课程教案

中职《电子技能》课程万用表组装与调试实训课程教案第一章：万用表概述1.1 万用表的作用与种类1.1.1 作用：测量电压、电流、电阻等电学参数1.1.2 种类：模拟万用表、数字万用表、多功能万用表等1.2 万用表的组成与结构1.2.1 模拟万用表的组成：放大器、调制器、指示器等1.2.2 数字万用表的组成：微处理器、显示屏、接口等1.3 万用表的使用方法与注意事项1.3.1 使用方法：选择测量功能、调节测量范围、读取测量结果等1.3.2 注意事项：避免接触高压、防止万用表损坏等第二章：万用表组装2.1 组装工具与材料2.1.1 工具：螺丝刀、钳子、剪刀等2.1.2 材料：万用表主机、测量引线、电池等2.2 组装步骤2.2.1 打开万用表主机，了解内部结构2.2.2 连接测量引线：红表笔接正极，黑表笔接负极2.2.3 安装电池：按照说明书要求安装电池2.2.4 检查组装是否牢固：确保主机、引线、电池等连接正常第三章：万用表调试3.1 调试目的与方法3.1.1 目的：确保万用表准确测量电压、电流、电阻等参数3.1.2 方法：使用标准电阻、电压源、电流源等对万用表进行校准3.2 调试步骤3.2.2 连接调试设备：将标准电阻、电压源、电流源等与万用表连接3.2.3 调节测量范围：使万用表显示与标准设备一致的数值3.2.4 记录调试结果：将调试数据记录在教案上，以便后续参考第四章：万用表实际应用4.1 电压测量4.1.1 目的：测量电路中的电压值4.1.2 方法：选择电压测量功能，将万用表的两个表笔分别接在电路的两端4.1.3 注意事项：避免触电，确保测量范围正确4.2 电流测量4.2.1 目的：测量电路中的电流值4.2.2 方法：选择电流测量功能，将万用表串联在电路中4.2.3 注意事项：确保测量范围正确，避免损坏万用表4.3 电阻测量4.3.1 目的：测量电路中的电阻值4.3.2 方法：选择电阻测量功能，将万用表的两个表笔分别接在电阻两端4.3.3 注意事项：确保测量范围正确，避免测量误差5.2 评价：自我评价在实训过程中的表现，包括操作规范、测量准确性等5.3 改进：分析实训过程中存在的问题，提出改进措施，为后续实训奠定基础第六章：万用表的进阶应用6.1 电容测量6.1.1 目的：测量电路中的电容器值6.1.2 方法：选择电容测量功能，将万用表的两个表笔分别接在电容两端6.1.3 注意事项：确保测量范围正确，避免测量误差6.2 电感测量6.2.1 目的：测量电路中的电感值6.2.2 方法：选择电感测量功能，将万用表的两个表笔分别接在电感两端6.2.3 注意事项：确保测量范围正确，避免测量误差6.3 频率测量6.3.1 目的：测量电路中的频率6.3.2 方法：选择频率测量功能，将万用表的两个表笔分别接在电路的两端6.3.3 注意事项：确保测量范围正确，避免测量误差第七章：故障排查与分析7.1 常见故障类型7.1.1 短路故障7.1.2 开路故障7.1.3 接触不良故障7.1.4 电源故障7.2 故障排查方法7.2.1 直观法：观察电路现象，判断故障部位7.2.2 测量法：利用万用表测量电路中的电压、电流、电阻等参数，判断故障部位7.2.3 替换法：替换故障元件，判断故障部位7.3 故障分析与解决7.3.1 分析故障原因：了解电路原理，分析故障产生的可能原因7.3.2 解决故障：根据故障原因，采取相应措施解决问题第八章：项目实训8.1 实训项目一：组装数字万用表8.1.1 目的：掌握数字万用表的组装方法8.1.2 步骤：按照说明书进行组装8.1.3 注意事项：确保组装牢固，避免损坏设备8.2 实训项目二：测量电路中的电压、电流、电阻8.2.1 目的：掌握万用表在实际电路中的应用8.2.2 步骤：连接电路，选择相应测量功能，读取测量结果8.2.3 注意事项：确保测量范围正确，避免触电第九章：课程拓展9.1 了解其他类型万用表的特点与应用9.1.1 模拟万用表9.1.2 数字万用表9.1.3 多功能万用表9.2 学习万用表的维修与保养方法9.2.1 维修方法：了解万用表故障类型，掌握维修技巧9.2.2 保养方法：定期检查万用表，保持设备良好状态10.2 展望：了解电子技能领域的发展趋势，掌握新知识与技能，为今后的职业发展奠定基础10.3 建议：针对课程中的不足之处，提出改进建议，为后续课程提供参考重点和难点解析重点环节1：万用表的使用方法与注意事项补充和说明：在实际操作中，学生容易忽视注意事项，如不正确的操作可能导致万用表损坏或测量不准确。

教案-万用表的使用

一、教学目标1. 让学生了解并掌握万用表的基本结构和功能。

2. 培养学生正确使用万用表进行测量的一般技能。

3. 培养学生遵守实验操作规程，爱护实验仪器设备的良好习惯。

二、教学重点1. 万用表的基本结构。

2. 万用表的功能。

3. 万用表的使用方法及注意事项。

三、教学难点1. 万用表的功能。

2. 万用表的使用方法。

四、教学准备1. 万用表若干台。

2. 学生实验桌。

3. 教学PPT。

五、教学过程1. 导入新课教师简要介绍万用表在电子制作和维修中的重要作用，激发学生的学习兴趣。

2. 讲解万用表的基本结构教师通过PPT展示万用表的实物图片，讲解万用表的基本结构，包括表头、功能旋钮、量程旋钮、接口等。

教师讲解万用表的功能，包括电压测量、电流测量、电阻测量、二极管测试等。

4. 讲解万用表的使用方法教师通过PPT展示万用表的使用步骤，讲解如何正确使用万用表进行电压、电流、电阻等测量。

5. 演示实验教师在学生实验桌上进行万用表测量实验，边操作边讲解，让学生直观地了解万用表的使用方法。

6. 学生实操练习学生分组进行万用表测量实验，教师巡回指导，纠正操作错误。

7. 课堂小结8. 课后作业布置课后作业，让学生巩固所学内容，提高实际操作能力。

9. 课后反思10. 教学评价通过课堂表现、课后作业和实操考试等方式，对学生的学习情况进行全面评价。

六、教学拓展1. 介绍万用表的种类及其特点。

2. 介绍万用表在实际应用中的常见问题及解决方法。

3. 引导学生关注万用表的新技术和发展趋势。

七、实践案例1. 教师展示利用万用表检测电子设备实例。

2. 学生分组尝试使用万用表检测实际电子设备。

3. 教师引导学生分析检测结果，解决实际问题。

八、安全与维护1. 强调在使用万用表时的安全注意事项。

2. 讲解万用表的日常维护和保养方法。

九、课堂问答1. 教师针对本节课内容提出问题，学生回答。

2. 学生之间互相提问，促进知识的交流和巩固。

2. 学生分享自己在实践操作中的收获和感悟。

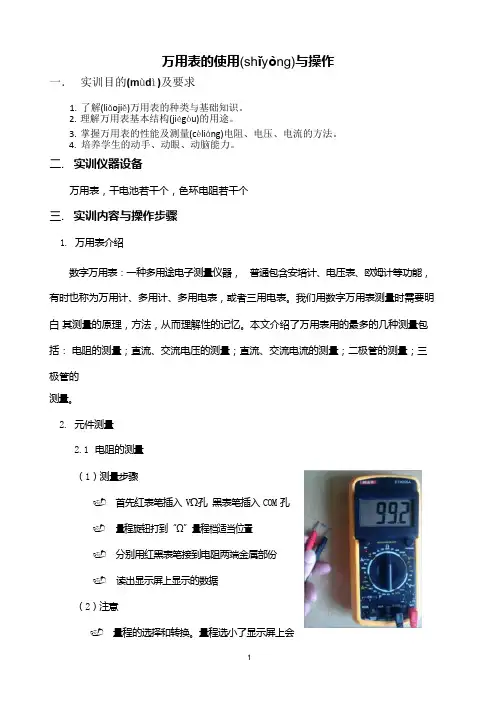

万用表的使用-实训项目

万用表的使用(shǐyòng)与操作一．实训目的(mùdì)及要求1. 了解(liǎojiě)万用表的种类与基础知识。

2. 理解万用表基本结构(jiégòu)的用途。

3. 掌握万用表的性能及测量(cèliáng)电阻、电压、电流的方法。

4. 培养学生的动手、动眼、动脑能力。

二. 实训仪器设备万用表，干电池若干个，色环电阻若干个三. 实训内容与操作步骤1. 万用表介绍数字万用表：一种多用途电子测量仪器，普通包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或者三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2. 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM 孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部份读出显示屏上显示的数据（2）注意量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加之边档位选择的单位就是它的读数。

要提醒的是在图1 测电阻“200”档时单位是“Ω”,在“2k~200k” 档时单位是“kΩ”,在“2M~2000M”档时单“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或者更高的电阻，要几秒钟后读数才干稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测路线的阻抗时，要保证移开被测路线中的所有电源，所有电容放电.被测路线中，如有电源和储能元件，会影响路线阻抗测试正确性。

万用表的200MΩ档位，短路时有10 个字，测量一个电阻时，应从测量读数中减去这10 个字。

实训一练习使用万用表

实训一练习使用万用表1、实训目标（1）能识别各种电阻，学会识别色环电阻的阻值。

（2）学习万用表的使用方法，学会伏安法测量电阻。

2、实训器材（1）电位器若干。

（2）色环电阻若干。

（3）直流电源（0~50V）。

（4）交流电源（0~220V）。

（5）电阻箱1只。

（6）万用表1只。

3、实训步骤（1）识别各种电阻①识别各种电阻实物。

②读取各种电阻的参数，明确各参数的物理意义。

（2）识读色环电阻的阻值①拿起电阻，识别第一、二环的颜色，确定有效数。

②识别第三环的颜色，确定倍乘数。

③识别第四环的颜色，确定误差数。

④确定色环电阻的阻值，并填入表1.1（3）利用万用表电阻挡，测量电阻。

①把万用表转换开关放在电阻挡上，选择适当的量程。

电阻挡的量程有Rⅹ1、Rⅹ100、Rⅹ1k等数挡，测量前根据被测电阻值，用表的转换开关，选着适当的量程，一般以被测电阻值接近电阻刻度的2/3位置为好。

②量程选定后，测量前将两个表笔短路，调节调零旋钮，使指针在电阻刻度的零位上。

③将两个表笔分别与电阻两端相接，读出电阻的读数，并填入表1.1。

表1.1 测量电阻数据（4）利用万用表直流电压挡测量直流电压①把万用表转换开关放在直流电压挡上。

②根据直流电压的大小，选择适当的量程。

③将两个表笔分正、负与被测电压正、负极相并联，读出电压的读数，并记录于表1.2。

表1.2 测量直流电压数据（5）利用万用表交流电压挡测量交流电压①把万用表转换开关放在交流电压挡上。

②根据交流电压的大小，选择适当的量程。

③将两个表笔与被测电压相并联，读出电压的读数，并记录于表1.3。

表1.3 测量交流电压数据（6）用伏安法测量电阻，并做伏安特性曲线。

①按图1.1连接电路。

②把万用表转换开关放在直流电压挡上,选择适当的量程。

③测量电流，将读数记录于表1.4中。

④计算电阻，将计算值填入表1.4中，并作伏安特性曲线。

表1.4 伏安法测量电阻数据4、实训总结（1）实训中遇到的问题。

使用万用表实训

使用万用表实训
使用万用表实训是电子技术学习中非常重要的一部分。

万用表是一种多功能的电子测试仪器，可以测量电压、电流、电阻等电学参数。

在电子电路的设计与制作过程中，经常需要用到万用表进行各种参数的测试与测量。

因此，掌握使用万用表进行实验的方法与技巧，对于电子技术学习者来说至关重要。

使用万用表实训主要包括以下内容：首先，了解万用表的结构和使用方法，包括各个测试接口的作用和使用方法；其次，学习如何进行电压、电流、电阻等参数的测量；然后，掌握使用万用表进行连通性测试和二极管的正反向测试；最后，进行组合电路的测试和测量，例如电池串联电路和并联电路的电压和电流测量。

在使用万用表进行实训时，需要注意安全事项，如正确接线、正确选择测量范围、避免短路等。

同时，还需要进行实验数据的记录和分析，以便进行实验结果的比较和结论的推导。

总之，使用万用表进行实训是电子技术学习不可或缺的一部分，通过实践操作，可以更好地掌握万用表的使用方法和技巧，提高电子技术实践能力。

- 1 -。

教案万用表的使用

万用表的使用一、教学目标1. 让学生了解并掌握万用表的基本结构、功能和用途。

2. 培养学生正确使用万用表进行测量操作的能力。

二、教学内容1. 万用表的基本结构：让学生了解万用表的各部分名称、功能和作用。

2. 万用表的功能：让学生掌握万用表的电压、电流、电阻等测量功能。

3. 万用表的使用方法：让学生学会如何正确使用万用表进行测量操作。

4. 万用表的维护保养：让学生了解万用表的维护保养方法，延长使用寿命。

三、教学重点与难点1. 万用表的基本结构与功能。

2. 万用表的使用方法与操作技巧。

3. 万用表的维护保养。

四、教学准备1. 万用表仪器：准备若干台万用表供学生实践操作。

2. 实验器材：准备电压、电流、电阻等实验器材，以便学生进行实践测量。

3. 教学课件：制作万用表使用的教学课件，辅助讲解和演示。

五、教学过程1. 导入新课：通过提问方式引导学生思考万用表的作用和重要性。

2. 讲解基本结构与功能：利用课件展示万用表的基本结构和功能，讲解各部分的作用。

3. 演示使用方法：教师现场演示如何使用万用表进行电压、电流、电阻的测量，强调操作注意事项。

4. 学生实践操作：学生分组进行实践测量，教师巡回指导，纠正操作错误。

5. 总结与点评：教师点评学生操作情况，总结万用表使用的要点。

6. 布置课后作业：让学生结合实践操作，巩固所学知识。

7. 课后反思与拓展：鼓励学生思考万用表在实际应用中的广泛用途，拓展知识面。

六、教学评估1. 学生课堂参与度：观察学生在课堂上的积极参与程度，包括提问、回答问题、讨论等。

2. 学生操作技能：评估学生在实践操作中的技能掌握情况，包括正确使用万用表、读取测量结果等。

3. 学生作业完成情况：检查学生课后作业的完成质量，巩固所学知识。

七、教学策略1. 直观演示：通过实物演示，让学生更直观地了解万用表的使用方法。

2. 循序渐进：从基本结构到功能、使用方法，逐步引导学生掌握万用表的使用技巧。

3. 实践操作：增加学生动手实践的机会，提高学生的操作技能。

教案万用表的使用

万用表的使用一、教学目标1. 让学生了解并掌握万用表的基本结构、功能和用途。

2. 培养学生正确使用万用表进行测量操作的能力。

3. 培养学生遵守实验室安全规程的习惯。

二、教学重点与难点1. 万用表的基本结构、功能和用途。

2. 万用表的使用方法和注意事项。

三、教学方法1. 采用讲授法讲解万用表的基本知识。

2. 采用演示法展示万用表的使用操作。

3. 采用实践法让学生动手操作，巩固知识点。

四、教学准备1. 万用表若干台。

2. 各种测量对象，如电阻、电压、电流等。

3. 安全防护用品，如绝缘手套、防护眼镜等。

五、教学内容1. 万用表的基本结构：介绍万用表的各部分名称、功能和作用。

2. 万用表的功能：讲解万用表的电压、电流、电阻等测量功能。

3. 万用表的使用方法：示范万用表的量程选择、测量操作、数据读取等步骤。

4. 万用表的注意事项：强调操作过程中要遵守的安全规程，如防止触电、防止设备损坏等。

5. 实践操作：让学生分组进行万用表测量练习，教师巡回指导。

6. 总结与评价：对学生的操作情况进行点评，指出优点和不足，给予改进建议。

7. 作业布置：让学生结合课堂所学，完成万用表使用相关的练习题。

8. 课后反思：鼓励学生总结课堂所学，提高自身操作技能。

一、万用表的基本结构1. 介绍万用表的外壳、内部电路、旋钮、表笔等基本组成部分。

2. 讲解各部分的功能和作用。

二、万用表的功能与用途1. 介绍万用表的电压、电流、电阻等测量功能。

2. 讲解万用表在电子制作、维修、电气测量等领域的应用。

三、万用表的使用方法1. 讲解万用表的测量原理。

2. 示范万用表的测量操作，包括测量电压、电流、电阻等。

3. 讲解测量注意事项，如测量范围选择、表笔插拔、测量结果读取等。

四、万用表的选用与维护1. 讲解万用表的选择原则，如品牌、性能、价格等。

2. 介绍万用表的保养方法，如避免剧烈振动、防止进水等。

五、万用表测量实例1. 利用万用表测量电阻、电压、电流等实际操作。

万用表课程设计

万用表课程设计一、课程目标知识目标：1. 学生能够理解万用表的基本原理，掌握其结构组成及功能用途。

2. 学生能够掌握万用表的使用方法，包括电压、电流、电阻的测量。

3. 学生能够了解万用表在电子制作与维修中的应用。

技能目标：1. 学生能够正确使用万用表进行电路测试，并准确读取数据。

2. 学生能够根据测量需求，选择合适的测量档位，进行简单的电路故障排查。

情感态度价值观目标：1. 培养学生对电子测量的兴趣，激发他们探索科学技术的热情。

2. 培养学生的动手操作能力，提高他们解决实际问题的自信心。

3. 引导学生认识到万用表在日常生活和工业生产中的重要性，增强他们的实践应用意识。

课程性质：本课程为电子技术基础课程，以实践操作为主，理论讲解为辅。

学生特点：初三学生，具有一定的物理基础和动手能力，对电子技术有一定的好奇心。

教学要求：结合学生特点，注重实践操作，强调安全意识，提高学生的实际应用能力。

将课程目标分解为具体的学习成果，以便在教学过程中进行有效评估。

二、教学内容1. 万用表原理及结构- 万用表工作原理- 万用表结构组成：表笔、表头、旋钮、显示屏等2. 万用表使用方法- 测量电压、电流、电阻的基本操作- 选择合适的测量档位- 测量过程中注意事项3. 万用表在实际应用中的使用- 电路故障排查- 元器件测试- 电子制作中的应用实例4. 万用表使用注意事项及维护- 使用过程中的安全意识- 万用表的保养与维护教学大纲安排：第一课时：万用表原理及结构介绍第二课时：万用表使用方法教学第三课时：万用表在实际应用中的使用案例第四课时：万用表使用注意事项及维护方法教学内容与教材关联性：本章节内容与教材中电子测量部分相关，结合教材内容，让学生在实践中掌握万用表的使用，提高电子测量技能。

教学进度根据学生实际情况进行调整，确保学生能够充分理解和掌握教学内容。

三、教学方法为了提高学生对万用表的学习兴趣和主动性，本章节将采用以下多样化的教学方法：1. 讲授法：- 通过生动的语言和形象比喻，讲解万用表的工作原理和结构组成，帮助学生建立基本概念。

万用表的认知与使用实训报告

万用表的认知与使用实训报告一、实训目的了解万用表的基本原理，熟悉及操作和使用万用表。

二、实训环节1、实验仪器：万用表、电源、电阻器、电源线、导线、电池、电灯泡、电容器、直流电动机。

2、实验内容：（1）认识万用表万用表是一种常见的电测仪器，可以用来测量电压、电流、电阻等电学量。

其主要结构由表头、表扫、旋转开关、插电接头、电阻量程选择旋钮、电池检测灯、插头、红表笔、黑表笔构成。

（2）使用万用表测量电压a、将红表笔和黑表笔连接到正负极上；b、选择电压量程；c、顺着电路的电流方向，将红表笔接在电源正极，黑表笔接在电源负极；d、读数，注意单位。

（3）使用万用表测量电阻a、调整旋钮，选择相应的电阻量程；b、将测量的电阻器两端的导线连接到万用表的插头和表笔上；c、密切观察电阻器上的电阻值，记录在实验报告中。

（4）使用万用表测量电流a、选择合适的电流量程；b、断开电路，将电源的正极、电路用一根导线连接起来，将电源的负极、电路用另一根导线连接起来，与电路开关进行串联；c、打开电路开关，此时电流就会从电源负极流出，进入电路，然后流回电源正极，再用另外一根导线连接到万用表的红表笔上；d、将万用表上的黑表笔插到电路开关另一端的导线上，顺着电路流向连接，保证从电路流出，从电池流入；e、读取电流值，注意单位。

（5）使用万用表测量电容a、将红、黑表笔分别接在电容器的两端；b、选择电容量程；c、至少延时10秒钟（或更长时间，视采用的电容器容值而定）以充电；d、读取充电时间、电压与电容。

（6）实验结果最后将所测得的数据及计算方法写入实验报告中。

三、实训总结通过本次实验，我了解了万用表的构成和使用，掌握了万用表测量电阻、电容、电压和电流的方法，熟练掌握了使用万用表进行实验的技能，深刻认识了实际操作中要注意的事项。

通过实验，我加深了对电学知识的理解和掌握了实验操作技能，使我更加有信心地开展电学实验和相关工作。

万用表课程设计

万用表课程设计一、课程目标知识目标：1. 学生能够理解万用表的基本原理，掌握其结构组成及功能。

2. 学生能够掌握万用表的使用方法，包括电压、电流、电阻的测量。

3. 学生能够了解万用表在电路故障检测中的应用。

技能目标：1. 学生能够正确使用万用表进行电压、电流、电阻的测量，并准确读取数据。

2. 学生能够运用万用表检测电路故障，并提出合理的解决方法。

情感态度价值观目标：1. 学生通过学习万用表的使用，培养对电子测量的兴趣，增强实践操作能力。

2. 学生能够认识到万用表在日常生活和工程领域的实用性，提高对物理学科的认识和热爱。

3. 学生在小组合作中使用万用表，培养团队协作精神和沟通能力。

课程性质分析：本课程为初中物理电学部分的内容，以实践操作为主，理论联系实际。

通过学习万用表的使用，使学生掌握基本电路参数的测量方法，提高实践操作能力。

学生特点分析：初中学生具有一定的物理基础和动手能力，对电子测量有好奇心，但操作经验不足。

教学中需注重引导，激发学生兴趣，提高实践操作技能。

教学要求：1. 结合教材，以学生为主体，注重启发式教学，引导学生主动探究。

2. 强化实践操作环节，让学生在实际操作中掌握万用表的使用方法。

3. 注重团队合作，培养学生沟通协调能力，提高课堂氛围。

4. 通过课程学习，使学生对物理学科产生浓厚兴趣，提高综合素质。

二、教学内容1. 万用表原理及结构- 万用表的工作原理- 万用表的结构组成及功能2. 万用表的使用方法- 电压、电流、电阻的测量方法- 万用表的量程选择与档位切换- 测量数据的读取与记录3. 万用表在实际应用中的操作- 电路故障检测- 元器件参数测量- 安全使用注意事项4. 教学案例及实践操作- 结合教材案例，讲解万用表的使用方法- 学生分组进行实践操作，巩固所学知识5. 教学内容的安排与进度- 第一节课：万用表原理及结构- 第二节课：万用表的使用方法- 第三节课：万用表在实际应用中的操作- 第四节课：教学案例及实践操作6. 教材章节及内容列举- 教材第十章：《电表的原理与应用》- 10.1 节：万用表的原理与结构- 10.2 节：万用表的使用方法- 10.3 节：万用表在实际应用中的操作教学内容确保科学性和系统性，注重理论与实践相结合，以培养学生的实践操作能力和解决问题的能力。

万用表的使用教学教案

万用表的使用教学教案万用表的使用教学教案1. 概述（100字）万用表是一种常见的电气测量仪器，用于测量电压、电流和电阻等电学量。

本篇教案将介绍万用表的基本原理和使用方法，并通过实际案例演示如何正确使用万用表进行电路测量。

2. 仪器介绍（300字）2.1 万用表的种类和功能（100字）万用表通常分为模拟型和数字型两种。

模拟型万用表通过指针指示电量大小，适合直流电压和电阻的测量。

数字型万用表使用数字显示屏，适用于测量直流和交流电压、电流、电阻以及部分特殊的电学参数。

2.2 仪器部件和功能（200字）万用表的主要部件包括选择旋钮、测量插头、数字显示屏和控制按钮。

选择旋钮用于选择测量的电学量，测量插头用于连接被测量的电路，数字显示屏用于显示测量结果，控制按钮用于切换测量的范围和功能。

3. 使用方法（1200字）3.1 万用表的基本设置（200字）在测量前，需要先将万用表的选择旋钮设置到所要测量的电学量上，例如电压、电流或电阻。

根据被测电量的预估大小，选择合适数量级的测量档位。

3.2 测量电压和电流（300字）测量电压时，将万用表的红色测量插头连接到测量点的正极，黑色测量插头连接到负极。

确认选择旋钮处于电压档位。

读取显示屏上的数值，即为被测量电压值。

测量电流时，首先需要将万用表的测量插头与电路中的负载串联连接，然后选择旋钮处于电流档位。

打开电路开关，读取显示屏上的数值，即为被测量电流值。

3.3 测量电阻（300字）测量电阻时，先确保被测电路断电。

将万用表的选择旋钮设置到电阻档位，然后将测量插头对接在电阻两端。

读取显示屏上的数值，即为被测电阻值。

3.4 特殊测量功能（400字）除了常见的电压、电流和电阻测量外，万用表还具有一些特殊的测量功能。

万用表可以用于测量电容、频率、温度等。

测量电容时，将选择旋钮设置到电容档位，并将测量插头连接到电容的两端。

读取显示屏上的数值，即为被测电容值。

测量频率时，将选择旋钮设置到频率档位，并将测量插头连接到待测信号源。

中职《电子技能》课程万用表组装与调试实训课程教案

中职《电子技能》课程万用表组装与调试实训课程教案一、实训目的和要求1. 实训目的（1）了解万用表的构造、原理及功能；（2）学会使用万用表进行基本测量；（3）掌握万用表的组装方法和调试技巧；（4）培养学生动手操作能力和团队协作精神。

2. 实训要求（1）理论知识：掌握万用表的基本原理、功能及使用方法；（2）操作技能：能够独立完成万用表的组装和调试；（3）安全意识：严格遵守实训规程，确保人身和设备安全。

二、实训内容与步骤1. 实训内容（1）万用表的组装：包括表头、测量电路、转换开关等部分的组装；（2）万用表的调试：包括测量准确度、功能完整性等方面的调试。

2. 实训步骤步骤1：了解万用表的构造和原理（1）介绍万用表的主要部件及其作用；（2）讲解万用表的工作原理。

步骤2：学习万用表的使用方法（1）演示万用表的使用操作；（2）练习使用万用表进行基本测量。

步骤3：万用表的组装（1）分组进行组装练习；（2）检查组装质量，确保组装正确。

步骤4：万用表的调试（1）检查组装后的万用表功能；（2）调试测量准确度，确保功能正常。

步骤5：总结与评价（1）总结实训收获；（2）评价实训效果。

三、实训器材与工具1. 实训器材（1）万用表主机；（2）表头；（3）测量电路；（4）转换开关；（5）连接线；（6）测试元件。

2. 工具（1）螺丝刀；（2）剥线钳；（3）镊子；（4）放大镜。

四、实训注意事项1. 操作前，确保设备、工具齐全，完好；2. 操作过程中，严格遵守安全规程，佩戴好个人防护用品；3. 组装和调试过程中，避免触电、短路等安全事故；4. 实训结束后，及时整理工具、设备，清理现场。

五、实训评价1. 理论知识测试：考察对万用表原理、功能的掌握；2. 操作技能评价：评价组装速度、准确性及调试效果；3. 团队协作评价：评价学生在实训过程中的团队协作能力。

六、实训拓展与练习1. 实训拓展（1）学习其他类型万用表的使用方法；（2）了解万用表在电子制作和维修中的应用；（3）探讨万用表的技术发展趋势。

《电工与电子技术基础》技能实训

1．测量直流电压值（3）加入直流电压接通直流可调稳压电源开关，
并将输出电压旋钮旋至任何位置。（4）合理选择垂直偏转灵敏度顺时针或逆时针旋转垂直偏转
灵敏度开关（图1），使被测直流电压光迹高于1/2屏高（图2）。
17
1-垂直偏转灵敏度开关 2-示波器上显示直流电压光迹
技能实训3 通用示波器的使用
一、实训目的二、实训器材三、实训内容
3
技能实训1 指针式万用表的使用
一、实训目的
1．了解指针式万用表的基本结构。 2．了解万用表的主要作用。 3．学会使用指针式万用表进行交/直流电压、交/直流电流和直流电阻的测量。 4．学会使用指针式万用表检测电阻和电容器的性能。
4
技能实训1 指针式万用表的使用
3）在屏幕上显示1个以上、3个以下重复波形。
4）波形光迹过正中央水平线的最左端（A
点），如图所示。
22
技能实训3 通用示波器的使用
3．测定交流信号的电压、周期和频率（3）计算周期T 周期=水平偏转灵敏度×宽度（4）计算频率f
（5）计算电压峰峰值UP-P 电压峰-峰值=垂直偏转灵敏度×高度用水平位移旋钮将波形的某一峰点移到水平位置的正中央，以方便读取波形高度。
技能实训
技能实训1 指针式万用表的使用技能实训2 数字式万用表的使用技能实训3 通用示波器的使用技能实训4 二极管的检测技能实训5 三极管的检测技能实训6 汽车照明顶灯调光电路的制作与调试技能实训7 汽车闪光、蜂鸣电路的制作与调试技能实训8 八路数据传送系统的制作与测试
2
技能实训1 指针式万用表的使用
15
技能实训3 通用示波器的使用
三、实训内容
1．测量直流电压值（1）按图所示方法，将直流可调稳压

万用表的使用教学案例5篇

万用表的使用教学案例5篇第一篇：万用表的使用教学案例万用表的使用教学案例在万用表教学过程中，由于不能掌握规范的使用方法，常常容易出现各类故障，甚至把万用表烧坏。

因此，我们在讲解过程中，需要以MF47型万用表为例强调的几点：（1）插孔和转换开关的使用：首先要根据测试目的的选择插孔或转换开关的位置，由于使用时测量电压，电流和电阻等交替进行，一定不要忘记换档，切不可用测量电流或测量电阻的档位去处理电压。

如果用直流电流或电阻去测量220v的交流电压，万用表会立马烧坏。

（2）测试笔的使用：万用表有红、黑两根表笔，使用中能不能运用自如，也是大有学问的，如果位置接反、错，将会带来测试错误或烧坏表头的可能性。

一般红表笔为“+”，黑笔为“-”。

表笔插放万用表插孔时，一定要严格按颜色和正负插入，测直流电压或直流电流上，一定要注意正负极性，测电流时，表笔与电路串联，测电压时，表笔与电路并联，不能搞错。

现在介绍一个简便的使用及记忆方法。

多数学生都是机械的识记——“红表笔接正极，黑表笔接负极”，但并没有理解其实质，这一叙述是指万用表测电压或电阻时，红表笔接电源的正极黑表笔接电源的负极。

学生知道，当用万用表的欧姆档测电阻或二极管的正负极时，需将待测电阻或二极管与外电路断开，这里用到的是万用表的内部电路，“红正、黑负”这一结论是否还成立呢？恰恰相反，这时红表笔与万用表内部电路电源的负极相连，二黑表笔与内部电源的正极相连，如果再用“红正、黑负”这一规律去判断，将会出现错误性的结论。

通过比较不难发现，无论是万用表测电压、电流这些物理量，还是用其测电阻、二极管等元件，只需要记住电流始终是“从红表笔流入，从黑表笔流出”这一统一规律就会带着学生走出误区。

同时欧姆档内部电路也呈现在我们面前，不必在死记硬背“红正、黑负”这一有约束性的结论，避免给学生带来不必要的麻烦。

（3）测量时要注意：须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。

万用表使用讲解说课稿

各位评委老师，大家好！今天我展示的题目是《万用表的使用讲解》。

下面，我从教学分析、教学策略、教学过程和教学反思四个环节为大家进行展示：【教学分析】【教材分析】本课题选自电子技术应用专业课程改革成果教材，崔陵主编，高等教育出版社出版的《电子元器件与电路基础》项目一任务2测量基本电量。

数字式万用表是电路检测的必备工具，万用表正确使用是电类专业学生必须掌握的一项基本技能，它不仅是本项目的学习重点，也是整个教材的重点，同时该内容在教学中起到承上启下的重要作用，学会用万用表为后续电路检测相关实训项目的学习打下基础。

[教材处理]学生现已全部使用数字式万用表。

所以将原教材的指针式万用表改为数字式万用表，更具典型，紧跟发展。

数字式万用表有：读数精确，档位选择方便，功能强等优点。

[学情分析]中职二年级学生，电子技术应用专业。

已经学习过电工基础、电子技术、电力拖动等专业基础课程。

具有一定的理论和实践操作能力；已掌握基本的操作技能，思维活跃，喜欢动手，但实训操作没有条理，自信心不足，习惯较差。

【教学策略】【教学目标】知识与技能：使学生熟悉万用表的面板结构及各档位的作用，使学生熟练掌握万用表档位的使用方法方法与过程：通过万用表面板认识、分析总结掌握档位的选择测量电阻、电压的技能技巧。

情感价值观：1、激发学生对使用万用表的热情，培养良好的职业素养；2、培养学生对电子技术事业的热爱。

教学重点和难点教学重点：万用表面板档位的认识教学难点：量程的选择和测量突破关键点：通过小步子教学法结合实践应用。

教学方法分析已教师为主导，采用情境教学法、小步子教学法、信息化教学法。

已学生为主体，采用体验式学习法，自主探究、实践演练。

教、学、做、说一体化教学模式来达成教学目标课前准备教师准备：问卷星调查卷、希沃一体机，信息化软件，任务书，实训室等学生准备：一个万用表，穿好工作服。

课前导学与把脉通过班级微信群，发布课程题目和问卷调查，学生自主网上查询学习后完成问卷，课前调研，通过统计反馈，了解学生知识储备，结果显示学生课前自主学习不理想。

万用表的使用方法教案

万用表的使用方法教案课题：万用表的使用方法教案教学目标：1. 理解万用表的基本原理和结构。

2. 学会正确连接万用表的电极，并正确选择不同测量范围。

3. 掌握使用万用表测量电流、电压和电阻的方法。

4. 熟练阅读和解读万用表的测量结果。

教学内容：1. 万用表的基本原理和结构介绍。

2. 万用表的连接方式和测量范围选择。

3. 使用万用表测量电流的方法。

4. 使用万用表测量电压的方法。

5. 使用万用表测量电阻的方法。

6. 解读万用表的测量结果。

教学准备:1. 准备一个万用表，确保其正常工作。

2. 准备一些电阻、电池和导线等实验器材。

3. 准备一份简单明了的教学PPT或者教学板书。

教学过程：步骤一：导入和引入知识1. 引出本节课的主题，并简要介绍万用表的作用和重要性，激发学生的学习兴趣。

2. 提问：你们在平时生活中是否使用过万用表？它有什么作用？步骤二：讲解万用表的基本原理和结构1. 使用教具或图示展示万用表的基本结构，并解释其每个部分的功能。

2. 介绍万用表的使用原理，如电流测量依据安培定律，电压测量依据基尔霍夫电压定律等。

步骤三：连接方式和测量范围选择1. 演示如何正确地连接万用表的电极，并强调注意事项，如端子的接触要牢固。

2. 解释如何选择适当的测量范围，使测量结果准确。

步骤四：使用万用表测量电流的方法1. 讲解如何使用万用表测量电流，包括正确接线和读取电流数值。

2. 进行课堂示范，引导学生跟随操作，并解答学生提出的问题。

步骤五：使用万用表测量电压的方法1. 介绍如何使用万用表测量电压，包括正确接线和读取电压数值。

2. 进行课堂示范，引导学生跟随操作，并解答学生提出的问题。

步骤六：使用万用表测量电阻的方法1. 讲解如何使用万用表测量电阻，包括正确接线和读取电阻数值。

2. 进行课堂示范，引导学生跟随操作，并解答学生提出的问题。

步骤七：解读万用表的测量结果1. 教授解读万用表上的刻度和测量数值的意义，如单位、量程等。
