氮化钛薄膜的制备及应用

氮化钛薄膜的制备及应用

氮化钛薄膜的制备及应用1.TiN薄膜的制备方法TiN 薄膜的研究工作早在20世纪60年代已开始进行,但因材料和器件制备上的困难,使研究工作一度转入低潮。

后来随着薄膜制备技术的提高,国内外对TiN薄膜的研究工作又开始活跃起来,制备方法也多样化了,目前已取得很大进展。

TiN薄膜的制备方法主要可分为物理气相沉积、化学气相沉积两大类。

1.1 物理气相沉积(PVD)1.1.1 电子束蒸镀法单纯采用真空镀膜法制备TiN 薄膜在国内外很少,这主要因为它有与基片结合较差、工艺重复性不好的缺点。

目前国内外用得最多的真空镀膜法是电子束蒸镀方法。

它是一种利用电子束打到待蒸发材料表面将能量传递给待蒸发材料使其熔化并蒸发的方法。

它具有能量密度大,热效率高,热传导和热辐射的损失少等特点,可减少容器材料与镀料之间的反应。

可以很大程度地提高TiN 类镀膜的纯度。

1.1.2 溅射镀膜法磁控溅射制备TiN薄膜技术主要有直流磁控溅射和射频磁控溅射(使用陶瓷TiN 靶材)两种,最近又出现了非平衡磁控溅射和反应溅射。

其中反应溅射方法因其独特的优点最早和最多地使用在TiN 薄膜制备上。

另外非平衡磁控溅射方法也是一种国内外常用的溅射方法,磁控溅射制备TiN 薄膜具有溅射率高、基片温升低、膜基结合力好、装置性能稳定、操作控制方便等优点。

同时它也有一些缺点,例如它的沉积速率较底,效率较差,对降低沉积成本不利,因此磁控溅射方法仅应用于光学、微电子学等对TiN 涂层要求较高的领域。

1.1.3 电弧离子镀20世纪80年代以来,离子镀制备TiN 镀层已发展成为世界范同的一项高新技术,主要应用在制备高速钢和硬质合金工具上的或相关体系的耐磨镀层和不锈钢制品上的仿金装饰镀层上。

进入20世纪90年代,离子镀技术有了长足的进步,在离子镀技术中目前应用最多的是电弧离子镀(也称多弧离子镀),它已取代了其他各种类型的离子镀,成为当前氮化钛镀层工业唯一的生产工艺。

在电弧离子镀沉积TiN涂层的过程中,影响涂层结构和性能的因素有弧电流、衬底负偏压、衬底温度、氮气的分压、腔体压强等。

2014年真空多弧离子镀膜行业分析报告

2014年真空多弧离子镀膜行业分析报告

2014年真空多弧离子镀膜行业分析报告2014年9月目录一、行业管理 (3)1、行业监管体制 (3)2、行业主要法规与政策 (3)二、行业发展历程 (5)三、行业发展特点 (6)四、市场规模 (7)1、市场销售规模 (7)2、行业资产规模 (7)3、行业总产值 (8)4、利润规模 (9)五、影响行业发展的有利因素和不利因素 (10)1、有利因素 (10)(1)国家政策推动行业产业升级 (10)(2)下游需求激增市场空间广阔 (10)2、不利因素 (12)(1)基础技术研究与开发薄弱 (12)(2)人力成本压力较大 (12)(3)外资企业冲击风险 (12)六、行业竞争格局和市场化程度 (13)1、规模企业占主导,市场集中度低 (13)2、企业占主导,市场竞争激烈 (14)3、行业主要企业 (15)(1)北京丹普表面技术有限公司 (15)(2)北京实力源科技开发有限责任公司 (15)(3)肇庆腾胜真空技术工程有限公司 (16)(4)肇庆市振华真空机械有限公司 (16)一、行业管理1、行业监管体制真空离子镀膜行业系在国家宏观经济调控和运作下,遵循市场化发展模式的市场调节管理体制。

我国真空镀膜行业行政主管部门系国家发展与改革委员会以及国家工业与信息化部,上述部门主要负责产业政策的制定并监督、研究其具体执行情况,研究制定行业发展规划,指导产业结构调整,参与行业体制改革、技术进步等工作。

我国真空镀膜行业自律管理机构系中国真空学会,该学会是在国家民政部注册的社团法人,行业主管部门是中国科学技术协会。

中国真空学会成立于1979年10 月,由来自全国的研究所、高等院校和真空产品生产厂家的真空科学与技术专业人员组成,其目的是组织和促进真空科学与技术领域的各种学术活动,基本职能包括:开展学术交流、编辑出版行业刊物、咨询与顾问、普及真空科学知识、开展科技交流、组织举办真空科技和新工艺、新技术、新产品交流展览会等。

2、行业主要法规与政策专用设备制造行业作为装备制造业的重要组成部分,系国民经济发展的支柱产业和基础产业,受到国家产业政策的大力推动,属于国家鼓励发展行业,影响本行业发展的法律法规及政策如下:《国民经济和社会发展十二五规划纲要(2011-2015 年)》中第。

氮化钛涂层工艺的再探索

氮化钛涂层工艺的再探索

氮化钛涂层工艺的再探索氮化钛涂层工艺的再探索1. 引言氮化钛涂层是一种广泛应用于金属表面保护和改善性能的工艺技术。

通过在金属表面形成一层氮化钛涂层,可以显著提高金属材料的硬度、耐磨性和抗蚀性能,同时还能增强金属材料的粘附性和耐热性。

然而,在实际应用中,氮化钛涂层的工艺仍面临一些挑战,例如涂层厚度均匀性、附着力和成本效益等方面。

本文将对氮化钛涂层的工艺进行再探索,以寻求更好的解决方案。

2. 深度评估为了对氮化钛涂层的工艺进行深入评估,我们首先需要了解目前的常规工艺流程和存在的问题。

传统的氮化钛涂层工艺通常包括两个主要步骤:氮化钛前处理和氮化钛涂层形成。

其中,氮化钛前处理包括表面清洁和钝化处理,旨在提高涂层的附着力和均匀性。

通过真空离子镀或磁控溅射等方法,在金属表面形成一层氮化钛涂层。

然而,传统工艺中存在一些问题。

涂层的厚度均匀性有时难以保证,可能出现涂层厚度差异较大的情况,影响涂层的性能稳定性。

涂层的附着力有时不理想,可能出现脱落或剥离的情况。

传统工艺对于一些复杂形状的金属零件,如内孔或弯曲部分的涂层形成较为困难。

传统工艺中使用的设备和材料成本较高,限制了其在大规模生产中的应用。

3. 新的解决方案基于传统氮化钛涂层工艺存在的问题,我们可以采取一些新的解决方案来改进工艺流程,提高涂层的质量和效率。

我们可以引入先进的表面处理技术,如等离子体增强化学气相沉积(PECVD)或离子束辅助沉积(IBAD)等,以改善涂层的附着力和均匀性。

这些技术可以在金属表面形成一层致密的氮化钛缓冲层,进而提高涂层的附着性能。

这些先进技术还可以通过控制沉积参数,实现对涂层厚度的精确控制,以获得更加均匀的涂层。

对于复杂形状的金属零件,我们可以使用激光熔覆技术。

激光熔覆技术可以通过在金属表面局部加热和熔化,然后喷射氮化钛粉末,实现涂层的形成。

这种技术可以在复杂形状的零件表面形成均匀且高质量的涂层,同时还可以实现对涂层厚度的精确控制。

[整理版]氮化钛薄膜的制备及应用

[整理版]氮化钛薄膜的制备及应用

氮化钛薄膜的制备及应用1.TiN薄膜的制备方法TiN 薄膜的研究工作早在20世纪60年代已开始进行,但因材料和器件制备上的困难,使研究工作一度转入低潮。

后来随着薄膜制备技术的提高,国内外对TiN薄膜的研究工作又开始活跃起来,制备方法也多样化了,目前已取得很大进展。

TiN薄膜的制备方法主要可分为物理气相沉积、化学气相沉积两大类。

1.1 物理气相沉积(PVD)1.1.1 电子束蒸镀法单纯采用真空镀膜法制备TiN 薄膜在国内外很少,这主要因为它有与基片结合较差、工艺重复性不好的缺点。

目前国内外用得最多的真空镀膜法是电子束蒸镀方法。

它是一种利用电子束打到待蒸发材料表面将能量传递给待蒸发材料使其熔化并蒸发的方法。

它具有能量密度大,热效率高,热传导和热辐射的损失少等特点,可减少容器材料与镀料之间的反应。

可以很大程度地提高TiN 类镀膜的纯度。

1.1.2 溅射镀膜法磁控溅射制备TiN薄膜技术主要有直流磁控溅射和射频磁控溅射(使用陶瓷TiN 靶材)两种,最近又出现了非平衡磁控溅射和反应溅射。

其中反应溅射方法因其独特的优点最早和最多地使用在TiN 薄膜制备上。

另外非平衡磁控溅射方法也是一种国内外常用的溅射方法,磁控溅射制备TiN 薄膜具有溅射率高、基片温升低、膜基结合力好、装置性能稳定、操作控制方便等优点。

同时它也有一些缺点,例如它的沉积速率较底,效率较差,对降低沉积成本不利,因此磁控溅射方法仅应用于光学、微电子学等对TiN 涂层要求较高的领域。

1.1.3 电弧离子镀20世纪80年代以来,离子镀制备TiN 镀层已发展成为世界范同的一项高新技术,主要应用在制备高速钢和硬质合金工具上的或相关体系的耐磨镀层和不锈钢制品上的仿金装饰镀层上。

进入20世纪90年代,离子镀技术有了长足的进步,在离子镀技术中目前应用最多的是电弧离子镀(也称多弧离子镀),它已取代了其他各种类型的离子镀,成为当前氮化钛镀层工业唯一的生产工艺。

在电弧离子镀沉积TiN涂层的过程中,影响涂层结构和性能的因素有弧电流、衬底负偏压、衬底温度、氮气的分压、腔体压强等。

薄膜技术之离子镀技术的现状及前景

薄膜技术之离子镀技术的现状及前景

薄膜技术之离子镀技术的现状及前景十年前,在我国多弧离子镀技术由研究阶段向生产推广阶段转变的时候,氮化钛镀层以其质硬、耐磨、抗腐蚀和华贵的金黄色泽的特点引起了人们的注意。

现在,氮化钛镀层在工具、刀具、模具和装饰、建材、卫生洁具等方面获得了广泛的应用。

钛金这个技术性的商业名词逐渐为人们接受今天,离子镀膜已超出了氮化钛范围,成了包括钛金属在内IV价和VI价及其它金属的氯化物、碳化物和氧化物的代名词。

离子镀齿轮刀具、拉刀、铣刀及各种工、模具的寿命提高了几倍至几十倍,用它们生产加工的工件的精度和粗糙度等级都有所提高。

钛金镀层的色彩也由单一的金黄色转向了多色彩,可以获得从浅蓝到紫红各种颜色的效果。

离子镀制品已随处可见。

天安门广场上的天下第一旗的旗杆钛金宝顶,城楼内的钛金栏杆,国家机关和宾馆饭店乃至公园装饰,商用牌匾都给人深刻的印象,充分证明了我国在建材方面应用钛金技术领先于世界。

现在,日本、美国、南朝鲜东南亚各国都看好钛金建材市场。

钛金建材将遍及垒世界。

本文着重从实用角度上对离子镀技术的发展与现状作一介绍。

1.离子镀及其特点离子镀工艺的出现,使材料表面改性技术向前推进了一大步。

离子镀方法有许多种,如二极型、直流三极型、热阴极型、射频型、空心阴极(H C D)型,冷电弧阴极(C A C D)型,热阴极电子枪型、多弧型、溅射型等。

纵观离子镀技术的进步过程,可以看出,离子镀的发展过程就是其离化率的提高过程。

在现有的离子镀膜方法中,多弧型和磁控溅射型离子镀具有广泛的应用潜力。

其优点是镀膜过程中靶材保持固体状态,因而可以任意方向放置,扩大了镀覆空间;不必采用昂贵的加热元件和坩锅,易于获得台金膜层等。

应用这种工艺的设备可以做得很大,结构简单,镀覆重复性好,易于操作和实现自动化。

离子镀膜之所以质量好,主要是在镀膜空间存在着离子。

这些离子在偏压的作用下,轰击工件并沉膜。

荷能粒子的存在增加了元素间反应的可能性,因而拓展了离子镀工艺的应用范围。

多弧离子镀膜技术的主要工艺参数与涂层性能的关系

多弧离子镀膜技术的主要工艺参数与涂层性能的关系

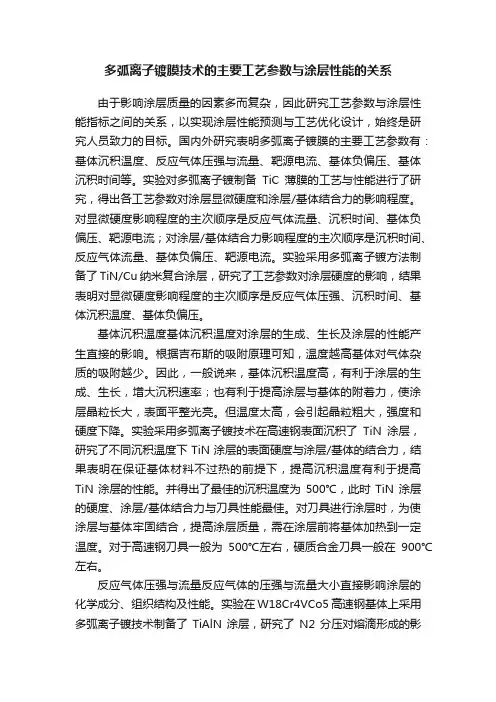

多弧离子镀膜技术的主要工艺参数与涂层性能的关系由于影响涂层质量的因素多而复杂,因此研究工艺参数与涂层性能指标之间的关系,以实现涂层性能预测与工艺优化设计,始终是研究人员致力的目标。

国内外研究表明多弧离子镀膜的主要工艺参数有:基体沉积温度、反应气体压强与流量、靶源电流、基体负偏压、基体沉积时间等。

实验对多弧离子镀制备TiC薄膜的工艺与性能进行了研究,得出各工艺参数对涂层显微硬度和涂层/基体结合力的影响程度。

对显微硬度影响程度的主次顺序是反应气体流量、沉积时间、基体负偏压、靶源电流;对涂层/基体结合力影响程度的主次顺序是沉积时间、反应气体流量、基体负偏压、靶源电流。

实验采用多弧离子镀方法制备了TiN/Cu纳米复合涂层,研究了工艺参数对涂层硬度的影响,结果表明对显微硬度影响程度的主次顺序是反应气体压强、沉积时间、基体沉积温度、基体负偏压。

基体沉积温度基体沉积温度对涂层的生成、生长及涂层的性能产生直接的影响。

根据吉布斯的吸附原理可知,温度越高基体对气体杂质的吸附越少。

因此,一般说来,基体沉积温度高,有利于涂层的生成、生长,增大沉积速率;也有利于提高涂层与基体的附着力,使涂层晶粒长大,表面平整光亮。

但温度太高,会引起晶粒粗大,强度和硬度下降。

实验采用多弧离子镀技术在高速钢表面沉积了TiN涂层,研究了不同沉积温度下TiN涂层的表面硬度与涂层/基体的结合力,结果表明在保证基体材料不过热的前提下,提高沉积温度有利于提高TiN涂层的性能。

并得出了最佳的沉积温度为500℃,此时TiN涂层的硬度、涂层/基体结合力与刀具性能最佳。

对刀具进行涂层时,为使涂层与基体牢固结合,提高涂层质量,需在涂层前将基体加热到一定温度。

对于高速钢刀具一般为500℃左右,硬质合金刀具一般在900℃左右。

反应气体压强与流量反应气体的压强与流量大小直接影响涂层的化学成分、组织结构及性能。

实验在W18Cr4VCo5高速钢基体上采用多弧离子镀技术制备了TiAlN涂层,研究了N2分压对熔滴形成的影响,结果表明随N2分压的增加,涂层中颗粒和熔滴的密度、直径减小,主要是通过靶材表面零中毒,不形成氮化物从而提高材料的熔点引起的。

等离子体渗氮与氮化钛膜沉积一体化工艺对膜基结合力的影响

等离子体渗氮与氮化钛膜沉积一体化工艺对膜基结合力的影响
维普资讯
第 H 卷 第 1期 2 0 年 1月 02
强 激 光 与 粒
子 束
VO . ‘ |O 1 1 1 , . \
JL n.. 0 2 02
Hr GH PO W FR IASER AN D PA RTI BEA M S . CIE

收稿 日期 : 0 l呻 6 20 2;
恬订 日期 :0 l0 - 1 2 0 5 l
基金 项 目 , E 技 术 研 究所 高 新 技 术 资助 谭 题 两J 棱 作者 简 介 肖志 剐 ( 1 1 ) 用 . I 师 .主 要从 水 薄膜 铆 理 艘桩 技 术 方 面 的研 究 I : 宜 6 佑 享 17 . _ 程 件 9 i 1
统、 等离 子体 发生器 、 弧枪 、 控制 系统 、 电源 等部分组 成
Fi 1 S he a i i g a o h x rme ls l p g. c m tc d a r m (t e e pe i ma e u
Fi 2 sc ㈣ g. h

{t e p a rm n r t r h l sr ge e a o
圈 1 镀 膜 实 验 装 置结 构 示 意 图
图 2 组 ☆ 式 热 阴 极菩 离 子 傩 发 生 器结 构
与 一般 多弧镀 膜设备 不 同之处在于 它加装 的热 阴极 等离子 体发生 器 , 结构 如 图 2所示 , 其结构 采用 组 台式 热 阴极 . 由放在 纵 向磁 场 中的圆柱形 腔体和 热阴极组成 阴极筒 外套装 有可产 生纵 向磁场 的磁 场 线 圈 和聚焦 线圈 等离 子体 发生器机壳 处于 阳极电位 . 安装在真 空腔体 上 。工 作时 . 由热 阴极丝发 射 热
和表 面 与基体 问的硬度 梯度 等性 能0 ]我们 在一种增 强 型多弧镀膜装 置上 , 实现 了低温等 离子 体渗 氮同

多弧离子镀制备TiAlN和DLC涂层的工艺方法及其对线齿轮副摩擦学性能的影响

多弧离子镀制备TiAlN和DLC涂层的工艺方法及其对线齿轮副摩擦学性能的影响

多弧离子镀制备TiAlN和DLC涂层的工艺方法及其对线齿轮副摩擦学性能的影响多弧离子镀(Muti-Arc Ion Plating,简称MAIP)是一种先进的表面处理技术,其制备复合涂层的过程具有高效、环保、可控等优点。

MAIP制备的TiAlN和DLC涂层对于线齿轮副的摩擦学性能具有显著影响。

本文将从MAIP工艺方法出发,探讨TiAlN和DLC涂层对线齿轮副摩擦学性能的影响,并回顾5个相关研究的案例。

1. MAIP工艺方法MAIP是一种在真空环境下利用电子束或离子束轰击材料表面,使工件表面原子释放,同时在工件表面注入镀层原子的技术。

MAIP所能制备的复合涂层包括吸氢氮化钛涂层(TiN-H),碳化钨涂层(WC),碳化金属涂层(MeC),二元合金涂层(TiAlN),硬炭化物涂层(TiC-C),含肽涂层(TiSiN)和Diamond-Like Carbon(DLC)涂层等。

其中TiAlN和DLC涂层在线齿轮副的摩擦学性能上的应用最为广泛。

制备TiAlN复合涂层时,MAIP通常使用弧源发生器,利用瞬时高能电弧的发射物质原子轰击目标材料表面,同时通过氮气化学反应在表面形成Ti-Al-N原子排列的复合层。

相比于传统的物理气相沉积和磁控溅射等制备工艺,MAIP制备TiAlN涂层具有较高的沉积速度和良好的附着性,并能够控制涂层厚度和成分,可作为改进型覆盖层的备选项。

制备DLC涂层时,MAIP常常使用离子源发生器,利用工件表面的离子注入苯环等被镀涂原料来形成薄膜,随后在真空箱内制备硬质涂层,将单质石墨或者石墨相邻聚氢化碳等原材料形成离子束来进行物理沉积,最后通过化学反应使得形成的膜形成高碳和非金属元素化合物。

DLC涂层具有优异的低摩擦性、耐磨性和较高的化学惰性,适合用于恶劣工况下的摩擦副件。

2. MAIP制备的TiAlN和DLC涂层对线齿轮副摩擦学性能的影响2.1 TiAlN涂层对线齿轮副的影响(1)摩擦学性能Chunlei Liu等人使用MAIP技术制备不同厚度的TiAlN涂层,并将其用于线齿轮副表面。

多弧离子镀和真空磁控阴极弧

多弧离子镀和真空磁控阴极弧

多弧离子镀和真空磁控阴极弧在这个科技飞速发展的时代,我们聊聊“多弧离子镀”和“真空磁控阴极弧”这两个听起来高大上的东西。

别紧张,我不会让你觉得这是在上课,反而像是在聊一个科技界的趣闻。

想象一下,你走进一个实验室,周围都是闪闪发光的设备,仿佛置身于科幻电影的场景中。

哎呀,那可是让人心潮澎湃啊!1. 什么是多弧离子镀?多弧离子镀,听上去是不是像外星科技?其实就是用电弧产生离子,给金属表面镀上一层薄薄的保护膜。

这样可以让金属更耐磨、更耐腐蚀,简直就是给金属穿上了防弹衣!这种技术就像给你的手机加了一层钢化膜,保护得妥妥的。

就拿厨房里的锅来说,涂一层多弧离子镀,做菜的时候不粘锅,清洗起来也轻松。

再也不用担心油烟味儿了,简直是生活的小救星!1.1 多弧离子镀的优势多弧离子镀可不止防护哦,它的优点多得数不过来。

首先,它的附着力超级强,就像那种胶水,粘得牢牢的,甚至比你的好友还靠谱!其次,镀层均匀,表面光滑得跟小朋友的脸蛋一样,触感细腻。

最重要的是,这个过程在低温下进行,所以不容易损坏被镀的材料。

这就好比你在冬天穿着羽绒服,外面冷得要死,但里面却暖暖的。

1.2 多弧离子镀的应用多弧离子镀的应用范围可广泛了,简直无处不在。

航空航天、汽车制造、医疗器械,甚至日常家居用品,都能见到它的身影。

比如,某些高档厨具、运动器材甚至是手机外壳,都是靠这项技术来提升品质的。

想象一下,当你用着一款看似普通的运动鞋,其实它的鞋底背后可是经历了多弧离子镀的“洗礼”,耐磨又防滑,跑起来的感觉那叫一个爽!2. 真空磁控阴极弧的魔力接下来,我们得聊聊真空磁控阴极弧。

这是一个听起来更复杂的名字,但别担心,咱们慢慢来。

这个技术主要用于薄膜沉积,同样是用电弧,但在真空环境下进行。

简单来说,就是在一个“无空气”的空间里,让离子更集中地轰击材料。

结果就是,得到的薄膜质量更高,性能更好,简直是工艺品中的工艺品。

2.1 真空磁控阴极弧的工作原理说到工作原理,真空磁控阴极弧其实和我们日常生活中的一些现象有点相似。

多弧离子镀法制备tialnc涂层的微观结构

多弧离子镀法制备tialnc涂层的微观结构

多弧离子镀法制备tialnc涂层的微观结构TiAlN/C多层复合膜是一种具有良好性能的涂层,在热切削、干摩擦、高温氧化等环境下具有优异的磨损和腐蚀性能。

制备TiAlN/C涂层的多弧离子镀法是一种常用的工艺方法。

在制备TiAlN/C涂层时,多弧离子镀法通过控制工艺参数和材料选择,可以调控涂层的微观结构,进而影响其性能。

下面将详细介绍多弧离子镀法制备TiAlN/C涂层的微观结构。

首先,多弧离子镀法中的钛和铝靶材会受到高电流、高温和大气气氛中的反应导致弧放电。

在钛和铝靶材的弧放电下,生成的金属离子以高速带电粒子的形式引入到微弱真空中。

在引入的金属离子中,Ti离子和Al离子都是活泼的金属离子,易于与氮气反应生成TiNx和AlNx,其中x的值根据气氛和工艺参数可调节。

在反应过程中,TiAlN涂层主要由TiNx和AlNx组成。

其次,TiAlN涂层与底层的覆盖物反应会改变其结构和性能。

因此,在多弧离子镀法制备TiAlN/C涂层时,可以在底层覆盖一层C膜。

C膜是非晶态碳膜,具有高硬度、低摩擦系数和优异的耐磨性能等特点。

在制备多层复合膜时,通过在C层表面引入TiAlN层,形成TiAlN/C多层结构,可以使TiAlN/C涂层既具有C膜的优异性能,又能充分发挥TiAlN涂层的增粘性和抗蚀性能的优点。

TiAlN/C涂层的微观结构主要由两部分组成:表面的多晶TiAlN和底部的非晶态C膜。

多晶TiAlN主要由TiNx和AlNx组成,晶粒尺寸通常在10-100纳米之间,并具有较高的硬度和韧性。

该涂层的硬度主要取决于TiNx和AlNx的成分、晶粒尺寸和晶界结构等因素。

而非晶态C膜由非晶碳组成,碳的化学键以sp3和sp2杂化形式存在,具有高度的流动性和平滑性。

TiAlN/C涂层的成核和生长机制主要受到工艺参数的影响。

影响涂层成核和生长的主要参数包括离子能量、离子流密度、沉积温度等。

较高的离子能量和离子流密度可以促使Ti和Al离子在靶材表面释放更多的金属原子,进而增加TiAlN涂层的生长速率。

离子镀

离子镀

离子镀———TiN薄膜制备与应用一离子镀1 离子镀原理离子镀在抽真空条件下,充气体(Ar)使保持压力数Pa,在靶材上加数千伏负电压产生辉光放电使所镀金属蒸发,蒸汽受电子撞击产生部分电离,金属阳离子在电场作用下加速向工件表面运动,使物质离子对工件表面轰击作用的同时把蒸发物或其他反应物沉积在基体上。

离子镀是在镀膜的同时用载能离子轰击基体和镀层表面的技术,是在蒸发或溅射沉积基础上而不是独立的沉积方式。

离子镀的基本过程:蒸发→离子化→加速→还原沉积2 反应离子镀反应离子镀是在离子镀的基础上进行的。

在离子镀过程中,在真空室中导入与金属蒸气起反应的气体(如O2、N2、C2H2、CH4等代替Ar或将其掺在Ar 中),并用不同方式使金属蒸气和反应气体的分子、原子激活、离化,促进其中的化学反应,在工件表面获得化合物镀层。

3 真空蒸镀、真空溅射镀和离子镀的比较由下面的表1[1]可以得离子镀相对于真空蒸镀和真空溅射镀的比较1) 离子镀的镀膜条件是真空蒸镀和真空溅射镀条件的优点集合;2) 离子镀的镀膜密度高、没有气孔、附着性非常好,是其他两种镀膜方所不具备的;3) 离子镀是以工件为阴极,放置被镀金属的坩埚为阳极使工件与蒸发源之间形成等离子场,这样被镀金属离子在镀覆过程中有离子搅拌现象,使镀膜更加均匀沉积,获得更好的镀膜。

表14 离子镀是目前真空镀膜技术中最新、最先进的表面工程技术之一,它具有以下优点1) 入射粒子能量高,与基体的结合强度高,膜层致密,耐久性好,膜层硬度高(氮化钛膜显微硬度达HV2000以上),耐磨性好(用于刀具表面强化,寿命可提高3~10倍),耐蚀性好;2)与其他表面处理工艺结合使用效果更佳,如在A3钢基体上先镀制过渡层后再镀制氮钛膜,耐磨性和耐蚀性均大幅度提高;3)可镀基材广泛,可同时在不同金属材料的表面成膜,膜层的颜色均匀一致;4)成膜温度低(几乎可在常温下成薄膜),而膜层的热稳定性好(600℃时膜层不脱落,不起皮);5)用多弧离子镀膜工艺镀制的氮钛膜对光的吸收率达90%以上,隐蔽性好,镀膜过程无环境污染,因此应用十分广泛。

多弧离子镀装饰膜层的色泽研究

多弧离子镀装饰膜层的色泽研究

Research on Color of M ulti-Arc Ion Pla ted D ecora tion F ilm
HOU J un2y ing1, HU E r2jian2, P EN G H o ng2ru i1, ZHA O Cheng1
(1. In st itu te of M echan ica l and E lect rica l Eng ineering, Q ingdao U n iversity of Science and T ech2 no logy, Q ingdao 266042, Ch ina; 2. Q ingdao X indong M ach inery Co. L td, Q ingdao 266032,
不同, 实验中改变氮气分压, 也就改变了膜层中各相 的相对含量比, 因此改变了膜层色泽。 其中的 Ε2 T i2N 相起着调节膜层颜色深浅的作用, 其含量高, 色泽变浅, 反之则加深, 这样就可以制成深浅各异的 各种仿金装饰膜层。根据文献[ 7 ], Α2T iN 和 C rN 混 合相也呈现黄色, 但 C rN 相的相对含量对色泽影响 不大。 312 轰击电压的变化对膜层色泽的影响
α 收稿日期: 2003201222 作者简介: 侯俊英 (19672) , 女, 陕西渭南人, 青岛科技大学讲师, 硕士 1
· 10 · Sep. 2003 P la t ing and F in ish ing V o l. 25 N o. 5
工艺, 采用正交试验法筛选工艺参数, 然后在此基础 上, 再进行单因素实验, 以单因素参量变化研究影响
220
4115
4125
3
411
500
217×1022

多弧离子镀

多弧离子镀

图3 阴极靶表面离化区域示意图
• 离化区域的空间电荷,是导致加 速区强电场的主要原因,该电场 一方面使电子加速离开阴极表面, 另一方面也使得离子回归阴极表 面,该回归的离子流可能导致阴 极表面温度在一定程度上的增加。 此外,回归的离子流对熔池表面 的冲击作用可能是液滴喷溅的原 因,按照这种解释,在基片上只 能接收到离子和液滴,而无中性 原子。
P = IU / S
W/cm2
I为平均放电电流,U为放电电压,S为阴极发射面积。 放电电流正比于膜的沉积速率,在一定沉积速率限定下,放电电流也 是一定的。要降低放电功率密度就只有降低放电电压和扩大阴极发射 面积,但是放电电压一般不能小于3-5倍电离电位,增加阴极发射面 积也必须考虑到结构上是否允许,我们根据此原则确定放电功率密度。
扩大阴极冷却面积和提高冷却剂流速等措施可明显加强阴极冷却, 从而减少液滴发射。
2.2 提高液滴过滤效果和等离子体传输效率
磁过滤的原则:
在轴向磁场中,电子的运动是沿着磁力线方向螺旋前进的,直到 受到其他粒子的碰撞。如果磁场是弯曲的。正如在一个弯曲的螺线管内 部的磁场,电子会沿着曲率运动。这样的电子可认为是磁化的,相反, 离子通常不被磁化,因为它们的旋转半径比电子要大得多,比过滤器的 特征尺寸也要大。但是,离子也会被迫沿着磁力线方向运动,由于电子 和离子间存在的电场,当离子被电子推出去时电场就会存在。因此,等 离子体宏观上是电中性的,等离子体沿着磁力线方向的输运是磁的(电 子)和电的(离子)复合机制。 大颗粒会轻微带电,但是质量和电荷之比与电子和离子相比是很 大的,因此,大颗粒由于它们的惯性所以沿着直的轨迹运动。如果等离 子体(电子和离子)从阴极表面出来后不沿直线引导,大颗粒将与等离子 体分离,如果没有其他问题,通过磁过滤将大颗粒完全去除将可以完成。 但是,还有一些问题会影响大颗粒的去除,这些问题是:大颗粒从壁的 反弹,等离子体在过滤器中的大量失去等。

离子镀

离子镀

真空离子镀部份代替电镀技术研究及国内外现状陈宝清大连理工大学材料科学与工程学院[摘要]介绍了真空离子镀部份代替电镀技术研究及国内外现状。

【关键词】真空离子镀;替代电镀;国内外现状序言电镀在我国三千年前商代就有热镀锡,战国时有烤蓝;国外1856年开始用铬酐溶液镀出铬膜-电镀铬,随着工业发展,电镀技术也有很大发展,应用到各个领域。

电镀是很成熟的表面工程技术。

在材料防腐方面有突出贡献。

离子镀是新型表面工程技术,20世纪六十年代才出现离子镀金技术应用到航天器,每分钟2万转的轴承固体润滑剂。

七十年代出现磁控溅射及电弧离子镀技术,离子镀才有大的发展,应用到刀具、模具超硬涂层,装饰镀膜,幕墙玻璃镀膜,光学镀膜,塑料镀膜等。

电镀与离子镀均是表面工程技术,是兄弟关系,应互相补充,各自发挥长处,互相促进。

目前在工业生产中已用到:电镀-离子镀复合工艺,化学镀-离子镀复合工艺,离子镀-电泳等工艺。

这些也是当前应用技术领域的一种复合技术。

更希望中国电镀协会和从事电镀工作者更多考虑和研究,推动离子镀技术在电镀领域中更多应用!我们要联合起来为保护环境和清洁生产多做贡献。

一、电镀、离子镀技术特点1. 电镀原理及特点电镀原理示意图如图1所示。

阴极(工件):Me n+ +ne-Me0沉积在工件表面,还原反应阳极(金属):Me - ne-Men+溶入电解液中,氧化反应我国电镀现状我国电镀工厂又多又分散,以中小型为主,加上近几年周边地区和国家又将电镀工厂相继迁移到大陆,虽然国家早有规定:不再批准建立电镀工厂,对现有电镀工厂加以整顿,但有些电镀工厂转入到农村,偷着干“电镀”,所以我国电镀行业对环境污染更为严重,中国电镀企业己达2万多家,每年向环境排放大量污染物,至少包括:固体废物五万吨,酸性气体三千万立方米;含重金属离子废水四亿吨。

电镀特点:(1 )、电镀在工业中应用已久,深入到各个领域。

设备简单,工艺容易操作。

(2)、耗费大量的水、电、金属等宝贵资源。

多弧离子镀技术

多弧离子镀技术

多弧离子镀技术嘿,朋友们!今天咱来聊聊多弧离子镀技术,这玩意儿可厉害啦!你想想看啊,就好像我们做饭,得有各种调料和烹饪方法才能做出美味佳肴。

多弧离子镀技术呢,就像是一个超级大厨的秘密武器!它能让材料变得超级酷炫。

多弧离子镀是啥?简单来说,就是给材料穿上一层特别的“衣服”,让它们拥有各种神奇的性能。

比如说,让金属变得更耐磨,就像给它们穿上了一层坚不可摧的铠甲。

这可不是吹牛哦,真的就有这么厉害!你知道吗,这技术就像是一个魔法棒,轻轻一挥,就能让普通的材料变得与众不同。

比如说,手机壳,用上多弧离子镀技术之后,不仅漂亮得不行,还特别耐用,怎么摔都不怕。

这要是没有这个技术,那手机壳可不得经常换呀,多浪费钱呀!而且啊,多弧离子镀技术应用的范围那叫一个广。

从航空航天到日常用品,到处都有它的身影。

飞机上的零件要用它来强化,汽车上的零部件也少不了它,就连我们戴的眼镜片可能都经过了它的“洗礼”。

你说神奇不神奇?它的工作原理呢,也挺有意思的。

就好像一群小精灵在材料表面跳舞,把各种好东西都撒在上面。

这些小精灵就是离子啦,它们在电场的作用下,欢快地飞来飞去,然后就附着在材料上啦。

多弧离子镀技术还在不断发展呢!以后说不定会有更多更厉害的应用。

想象一下,未来我们的生活中到处都是经过多弧离子镀处理的东西,那该多棒呀!咱再说说它的优点。

首先就是它能让材料的性能大幅提升,这一点毋庸置疑吧?然后呢,它的适应性很强,不管是什么材料,它都能搞定。

这就像一个万能钥匙,啥锁都能开。

不过呢,它也不是完美的啦。

就像人无完人一样,多弧离子镀技术也有它的局限性。

比如说,成本可能会有点高,操作起来也需要一定的技术水平。

但这也不能掩盖它的光芒呀!总之,多弧离子镀技术是个非常了不起的技术。

它让我们的生活变得更加美好,让各种材料都能发挥出更大的作用。

我相信,随着技术的不断进步,它会给我们带来更多的惊喜!难道不是吗?原创不易,请尊重原创,谢谢!。

多弧离子镀沉积TiAlSiN涂层微观结构及力学性能分析

多弧离子镀沉积TiAlSiN涂层微观结构及力学性能分析

多弧离子镀沉积TiAlSiN涂层微观结构及力学性能分析
陈亚奋;董子豪
【期刊名称】《金属加工(冷加工)》
【年(卷),期】2024()3
【摘要】为开发适用于切削316L不锈钢的刀具涂层,现采用多弧离子镀技术在硬质合金基体上沉积TiAlSiN纳米复合涂层的方法,此方法可为该涂层体系进行不锈钢加工的深入研究提供参考。

【总页数】4页(P67-70)
【作者】陈亚奋;董子豪
【作者单位】广东华升纳米科技股份有限公司
【正文语种】中文
【中图分类】TG1
【相关文献】
1.Zr4合金表面多弧离子镀TiAlSiN涂层的微观形貌与性能
2.阴极弧离子镀TiAlSiN涂层的微观组织与性能
3.多弧离子镀制备CrAlSiN/TiAlSiN纳米涂层的结构和性能研究
4.基片偏压占空比对多弧离子镀TiAlSiN涂层形貌及力学性能的影响
5.0Cr15Ni5Cu2Ti钢表面多弧离子镀TiAlSiN涂层的性能研究
因版权原因,仅展示原文概要,查看原文内容请购买。

电弧离子镀氮化铬涂层的高温氧化

电弧离子镀氮化铬涂层的高温氧化

电弧离子镀氮化铬涂层的高温氧化第36卷增刊22007年8月稀有金属材料与工程RAREMETALMA TERIAI,SANDENGINEERINGV o1.36,Supp1.2Augu~2007电弧离子镀氮化铬涂层的高温氧化李明升,冯长杰2,王福会2(1.江西科技师范学院江西省材料表面工程重点实验室,江西南昌330013)(2.中国科学院金属研究所金属腐蚀与防护国家重点实验室,辽宁沈阳110016)摘要:利用电弧离子镀设备在1Crl1Ni2W2MoV不锈钢基体上沉积了CrN涂层,对涂层的抗氧化性能进行了研究.结果表明,CrN氧化生成Cr203,氧化反应激活能小于cr和crzN的氧化反应激活能,具有低的氧化速率常数,抗氧化性能良好.氧化过程中发生CrN向Cr2N的相转变,涂层中大的压应力的存在对这一转变起了关键作用.关键词:电弧离子镀;氮化铬涂层;高温氧化中图法分类号:TQ153.2文献标识码:A文章编号:1002—185X(2007)$2—699—04 1引言由于氮化铬具有高的硬度和良好的抗氧化性能,因此,它是最有希望的氮化钛涂层替代材料之一….氮化铬涂层通常以离子束辅助沉积【2】,反应磁控溅射[3】及电弧离子镀[41等物理气相沉积(PVD)技术及化学气相沉积(CVD),o】技术制备.随沉积技术的不同和工艺参数的不同,氮化铬的化学组成可以是beeCr,he一Cr2N或fccCrN的单相膜,也可以是C一Cr2N或.Cr2N/CrN等复相膜[.当氮化铬作为航空发动机压气机叶片的防护涂层或者作为高速切削,高温切削刀具硬质防护涂层时,涂层本身良好的高温抗氧化性能是最基本的使役要求.本研究采用双极脉冲偏压电弧离子镀技术,通过优化的沉积工艺,在航空发动机压气机叶片用1Crl1Ni2W2MoV不锈钢上沉积了单相CrN涂层,研究了该涂层的抗氧化性能.2实验方法基体材料选用1Crl1Ni2W2MoV马氏体热强不锈钢,由抚顺特钢生产,名义成分(质量分数,下同)如下:C;0.1-0.16,Cr:10.5~12,Ni:1.4~1.8,W:1.5~2,Mo:0.35-0.5,V:0.18-0.30,Mn:0.6,Si:0.6,S:0.02及P:0.03.将材料切成15mm×10mm×2mm的片状试样,经过机械预磨,抛光和化学试剂(丙酮及精)超声清洗等预处理过程.在氮化铬涂层沉积之前,以Ar等离子体对基片进行离子轰击,进一步清除表面的氧化物及其它污物,提高涂层和基体之间的结合强度.靶材为纯度99.99%的高纯铬.优化的沉积参数如下:沉积温度400℃,(N2+Ar)总压力为2.0Pa,N2分压1Pa,电弧电压20V,电弧电流60A, 基体偏压峰值~600V,频率20kHz,占空~L30%,靶/基距20cm,沉积时间60min.涂层厚度约约6岬.恒温氧化实验在热重分析仪中进行,自动记录氧化温度,时间和重量变化.实验温度分别为700℃, 800℃和900℃.表面和截面形貌在带能谱的扫描电镜(SEM/EDS)上获得,x射线衍射谱是在D/MAX.RA 型x射线衍射谱仪上测得.3结果和讨论图1为CrN在700℃,800℃,和900℃下的氧化动力学曲线,随温度升高,氧化速率有较大增加.吕∞吕∞d—U器Time/h图1CrN涂层在静态空气中的氧化动力学Fig.1OxidationkineticsofCrNcomingsinair图2为CrN在不同温度下氧化10h后的表面SEM收稿日期:2007.02.28基金项目:国家自然科学基金项目(59971052)及江西省自然科学基金项目(0650034)资助作者简介:李明升,男,1971年生,博士,教授,江西科技师范学院江西省材料表面工程重点实验室,江西南昌33001,电话:0791—3801423,E—mail:*************700稀有金属材料与工程第36卷照片.由图2可知,氧化10h后,700℃下的样品表面轻微氧化,熔滴氧化相对严重一些,800℃下的样品形成明显氧化物晶粒,局部分布着长大的氧化物晶粒,900℃下的样品表面形成较均匀结晶更明显的氧化物.图2CrN在不同温度下氧化10h后的表面形貌Fig.2SurfacemOrphOl0giesofCrNOxidizedatdifferenttemperaturef.0rlOh:(a)700℃,(b)800℃and(c)900℃图3为CrN在不同温度下氧化10h后的截面形貌.由图3可知,700℃下表面氧化层并不明显,800℃下形成的氧化层很薄,局部有突起的氧化物,与表面形貌有很好的对应,900℃下的样品表面形成厚约1p,m的连续的氧化层.另外900℃的高温已经引起了不锈钢和涂层之间明显的互扩散,涂层和基体之间形成了厚约1p,m扩散层.为简单起见,假定氧化速率方程符合抛物线规律,由图1通过拟合,CrN在700℃,800℃,900℃下的氧化速率常数分别为3.27~10mg2.cm-4.h~,1.8x104 mg2.cm-4.h.和1.25~10.mg2.cm4.h~.根据A~henius方程:=Axexp(-E~/R图4以logkp对1/T作图近似得到一直线,直线斜率为一0.88723×10,即.E.3D3:一0.88723x10,本实验的CrN氧化的反应激活能为170El/mol,该值小于cr及Cr2N氧化的激活能(10,11],从图4中可以看出, cr和CrN具有相近的激活能.本实验CrN氧化的激活能和Lee等[1】的结果相比相差不大,但氧化速率常数更低,值得注意的是Lee等人所制备的涂层由CrN和Cr2N两相组成,根据已有的报道,CrzN的氧化速率常数要大于CrN,而本实验所用涂层为单相CrN涂层.所制备的CrN具有更低的氧化速率常数,表明其具有更好的抗氧化性能.图3在CrN不同温度下氧化10h后的截面形貌Fig.3CrosssectionmorphologiesofCrNoxidizedatdifferent temperaturefor10h:(a)700℃,(b)800℃and(c)900℃图5为不同温度下CrN氧化10h后的X射线衍射图谱.由图5可知,氧化产物为Cr2O3,随温度升高CrzO,衍射峰强度增加,说明氧化更趋严重.氧化后出现Cr2N,而且随温度升高Cr2N含量增加.CrN氧化的反应方程式为:增刊2李明升等:电弧离子镀氮化铬涂层的高温氧化?701? 2CrN+3/202=Cr203+N2(2)其反应自由能为:G(kJlmo1)=G"+RTln[(PN,)/(尸0,)】=(一883.4+0.101x+RTIn[(eN,)/(尸0,)】(3)G0为一很大的负值,而且随温度升高进一步降低.在平衡态,700℃下1ogt(PN2)/(尸0^)】为28,900℃下log[(PN)/(Po,)】为34,在实验条件下,反应自由能G远小于平衡态的值,CrN能够被氧化为Cr2O3.7y℃10.T'/K'图4抛物线速率常数随温度的变化Fig.4Thetemperaturedependenceoftheparabolicrateconstants 若'晶口量20/(.)图5CrN涂层在静态空气中的氧化后的XRD图谱Fig.5XRDpatternsofCrNcoatingsafteroxidationinair生成Cr2N反应方程式为:2CrN=Cr2N+1/2N2(4)G=G.+RTIn(PN:)"=(127.60—0.0994xT)+RTIn(PN.)"(5)由于在CrN反应形成Cr2O3或Cr2N过程中都有N2生成,N要通过生成物向外扩散,反应前沿的分压应大于10Pa.若以10Pa计,温度低于1010℃时,反应自由能大于0,反应不能向右进行.以上分析没有考虑反应前后固态物质的体积变化,在一般情况下,这种体积变化是可以忽略的.而对于PVD技术沉积的氮化物涂层,文献【13~15]报道存在高达.0.9GPa~.10 GPa的压应力,由于CrN密度小于Cr2N的密度,CrN向CrN转变使体积减小,过程自由能为负值.=W=PA V(6)若以一10GPa计,体积变化引起的过程自由能变化为--33.23kJ/mol.压应力作用下反应(4)的自由能变化为(5)式和(6)式的和.G+Gv=G.+lfl(尸N:)"+PA V=(127.60-0.0994xT)+RTIn(PN.)"33.23(7)由(7)式求得,温度高于679℃时,CrN可以转变为CrN.涂层中大的压应力的存在对相转变起了关键作用.温度的升高有两方面的作用,热力学上使反应驱动力增加,动力学上提高质点扩散速率,因此随温度升高,生成Cr2N增加.4结论CrN氧化生成Cr203,氧化反应激活能小于Cr和CrN的氧化反应激活能,具有低的氧化速率常数,抗氧化性能良好.氧化过程中发生CrN向Cr2N的相转变,涂层中大的压应力对这一转变起了关键作用.参考文献References[1】WenLishi(闻立时),HuangRongfan(黄荣芳).V acuum(真空) [J】,2000,1:1[2】EnsingerWandWolfGK.MaterialsScienceandEngineering [J],1989,l16:1[3】LeeDB,JangYD,MyungHSeta1.ThinSolidFilms[J], 2006,506-507:369[4】LiMingsheng,FengChangjie,WangFuhui.Transactionsof NonferrousMetalsSocietyofChina[J],2006,16:s276[5】DasguptaArup,PremkumarPAntonyeta1.Surfaceand CoatingsTechnology[J],2006,201:1401[6】IchimuraHandKawanaA.JournalofMaterialsResearch[J], 1994,9:151[7】HurkmansA,LewisDB,MflnzWD.SurfaceEngineering[J], 2003,19:205[8】LixZ,ZhangJ,SellmyerDJ.JournalofApplied CrystallographyfJ],2004,37:10l0[9】HonesP,MartinN,RegulaM.JournalofPicsD[J],2003,36:1023[10】OkaforICI,ReddyRGJournalofMetals[J],1999,51:35[1l】MayrhoferPH,WillmannH,MittererC.Surfaceand CoatingTechnology[J],2001,146/147:222O0044.Q.∞m).一稀有金属材料与工程第36卷【12]LeeDB,LeeYC,KwonSC.SurfaceandCoatingTechnology[J],2001,141:227【13】SueJA,PerryAJ,V etterJ.SurfaceandCoatingTechnology[J],1994,68/69:126【14】OdenM,EricssonC,HakanssonGeta1.SurfaceandCoatingTechnology[J],1999,114:39【15]CunhaL,AndritschkyM,PischowKetaLThmSolidFilms[J],1999,355/356:465 EffectsofTitaniumAluminumNitrideCoatingsontheMechanicalPerformanceofSteel1CrllNi2W2MOVLiMingsheng,-,FengChangjie,WangFuhui(1.JiangxiKeyLaboratoryForSurfaceEngineering,JiangxiNormalUniversityofSciencea ndTechnology,Nanchang330013,China)(2.StateKeyLaboratoryforCorrosion&Protection,InstituteofMetalResearch,Chine seAcademyofSciences,Shenyang110016,China)Abstract:Owingtotheexcellentmechanicalpropeayandoxidation—resistance,chromiumnitridecoatingisconsideredtheoneofthe alternativeoftitaniumnitride.Inthisstudychromiumnitridecoatingwasdepositedonawrou ghtmartensitesteel1Crl1Ni2W2MoVby arcionplatingsystemwithoptimalprocessingparametersandtheoxidation-resistanceofthe coatingwasinvestigated.Itwasshownthat theCrNcoatingshowedexcellentoxidation-resistanceandCr2Nwasformedduringtheoxid ationprocessduetotheexistenceofcompressivestressinthecoating.?Keywords:chromiumnitridecoating;oxidation-resistance;arcionplating Biography:LiMingsheng,Ph.D.,Professor,JiangxiKeyLaboratoryforSurfaceEngineerin g,JiangxiNormalUniversityofScienceandTechnology,Nanchang330013,P.R.China,Tel:0086-791-3801423,E—mail:*************。

多弧离子镀氮化钛

多弧离子镀氮化钛

多弧离子镀氮化钛多弧离子镀氮化钛(TiN)超硬反应膜氮化钛的分子量为61.89,密度5.43,熔点2930℃,可用钼舟加热蒸发,用电子束加热蒸发较好,也可以用溅射或离子镀方法制备氮化钛薄膜。

氮化钛膜具有高硬度、低摩擦系数、良好的化学惰性、独特的颜色及良好的生物相容性。

氮化钛薄膜具有一些特殊的物理性质,比如它具有极高的物理硬度(2100HV),非常耐磨损的性能,具有和金属一样的导电性,宽范围的固溶度,很好的高温稳定性和化学惰性。

氮化钛薄膜的这些有价值的特性已被应用于刀具工业,以增加切削刀具的使用寿命等方面。

氮化钛薄膜具有高金属反射率及随化学计量和晶格畸变而变化的颜色特性。

氮化钛薄膜具有类似黄金的外观,可使一些物品具有仿金的外观并且大大增加了物品抗划伤的能力,氮化钛薄膜也可作为一种选择性透射热镜材料,这种玻璃基底上的氮化钛薄膜的选择性,已由不透明氮化钛薄膜的光学常数做了计算。

多弧离子镀氮化钛薄膜的组织机构、力学性能受多种工艺参数的影响,包括:沉积温度、基体偏压、靶电流、离子轰击、氮气分压等。

具体影响如下:(1)沉积温度多弧离子镀氮化钛薄膜,加热温度在200℃,沉积温度在400~600℃。

温度太低,形核不均匀,为疏松、粗大的锥状晶组织,膜硬度、结合力、耐磨性等力学性能较差;温度太高,基体过热软化,为疏松的柱状晶,性能较差。

沉积温度在500℃时最好,膜层的硬度和结合力较好。

(2)离子轰击离子轰击可以提高基体的温度,使膜层密度提高,并提高膜层硬度和耐磨性,基体温度低易得到疏松的锥状晶,而温度太高又易得到粗大的柱状晶,只有温度适宜才能得到致密的柱状晶,膜层硬度则由于原子排列更加规则、空隙减小和晶界强化等原因而有所提高。

(3)偏压偏压有直流和脉冲两种,偏压直接决定着镀膜过程中基体的沉积温度,偏压越高基体的沉积温度越高。

无偏压时,氮化钛膜为(220)择优,硬度较低(2000HV),结合力较差,摩擦系数较高;若施加直流偏压后,为(111)择优,具有强烈的(111)取向,膜层结合力较好,偏压越高,(111)择优越明显,离子轰击增强,基体温度升高,膜层致密度增大,硬度达2500HV,结合力达45N左右,摩擦系数减小到0.3左右;偏压高时(500V)基体过热软化退伙,且(111)择优较弱,膜层界面应力大,硬度、结合力变差,同时偏压太高时,高能粒子轰击薄膜表面时,产生反溅射,沉积速率较低,并在表面形成微坑,组织性能恶化,而且随直流偏压升高,基体温度快速升高,薄膜晶粒快速长大,形成粗大组织,也使性能降低。

多弧离子镀调研报告

多弧离子镀调研报告

多弧离子镀调研报告一、多弧离子镀的原理多弧离子镀是通过离子束轰击材料表面,使靶材溶解蒸发,并沉积在基材表面,形成致密的涂层。

该技术利用高能离子束轰击溅射靶材,使靶材产生蒸发,然后在基材表面形成薄膜。

在该过程中,离子束可以调节弧焊电弧,进一步提高薄膜的附着力和致密性。

二、多弧离子镀的优势1.高附着力:多弧离子镀技术可以通过调节离子束的能量和强度,使涂层与基材之间的结合更牢固,附着力更强。

2.均匀性好:离子束可以均匀地撞击靶材表面,使溅射的物质均匀地分布在基材表面,形成均匀的涂层。

3.高质量:由于多弧离子镀形成的涂层致密,不易产生气孔和裂纹,具有很高的密度和硬度,抗磨损性能好。

4.操控性强:根据不同的工艺要求和涂层性能需求,可以调节离子束的能量、强度和角度,从而精确控制涂层的厚度、成分和结构等。

三、多弧离子镀的应用领域1.耐磨领域:多弧离子镀技术可以在工具刀具表面形成耐磨涂层,提高刀具的耐磨性和使用寿命。

2.光学领域:多弧离子镀技术可以用于光学镜片、滤光镜和光学薄膜的制备,提高光学元件的透光性和耐用性。

3.电子领域:多弧离子镀技术可用于电子器件的制备,如集成电路和显示屏等。

四、多弧离子镀的发展趋势1.增强镀层功能:未来,多弧离子镀技术有望向功能性材料表面的制备发展,例如抗菌、防腐蚀、导电等功能的涂层。

2.色彩可调性:研究人员正在努力实现涂层颜色的可调性,以满足不同用户对颜色需求的个性化定制。

3.提高成本效益:研究人员也致力于降低多弧离子镀技术的成本,并提高生产效率,以推动其进一步的应用和发展。

综上所述,多弧离子镀技术具有高附着力、均匀性好、高质量和操控性强等优势。

该技术在耐磨、光学和电子等领域具有广泛的应用前景。

未来,多弧离子镀技术有望向功能性材料表面的制备发展,并提高成本效益,推动其进一步的应用和发展。

氮化钛制备工艺

氮化钛制备工艺

镀工艺顺序为:抽真空至6.7×10-3Pa,通入Ar 气,当炉内压强为2.0Pa 时基体加载负偏压-800V,进行Ar 气溅射清洗试件表面10min。

清洗后再次抽真空至6.7×10-3Pa,打开钛靶对试样进行轰击。

钛靶轰击不但有清洗活化试件表面的作用,还可以加热试件,并在试件表面形成一层纳米级的纯钛过渡层,进一步提高基体和膜层之间的结合强度。

镀膜参数为:N2分压0.8Pa,基体加载的负偏压0~-500V,钛靶电流为60A,铝靶电流为60A,交替沉积TiN 和TiAlN 膜层2.4.1 辉光清洗原理及作用尽管待镀工件的表面进行了严格的化学清洗处理,但化学清洗很难彻底消除工件表面的含油层,且经过化学清洗之后的工件表面还会留下很薄的残留物质,加上真空室内也绝非清洁,在真空离子放电过程中这些污处会出现异常的放电现象产生污点。

所以要获得高质量的镀膜还需要对工件进行辉光离子轰击清洗。

放入真空室内的试样,在经抽至底真空后,充氩气到5~10Pa,在工件上加负偏压500~600V (2~3min)后升到900V。

使氩气在低压放电的情况下形成淡紫色等离子体辉光,同时在电场作用下,具有高能量的氩离子对工件进行轰击。

辉光轰击清洗一般可以在炉内不产生放电现象时停止,它的主要作用是将工件表面吸附的气体,杂质原子以及工件表面层原子碰撞下来,即活化了金属表面以提高镀膜的结合力。

另外,带有高能量的离子在轰击工件时,将能量传递给工件,使工件温度上升,起到了预轰击加热的作用。

2.4.2 弧光清洗原理及作用辉光清洗结束后,氩气降至2Pa 左右,在工件上加900V 负偏压,点燃Ti 靶,利用高能量金属离子对基体进行轰击。

此时真空室内呈现蓝白色的光晕。

其作用主要是[40]:1)进一步轰击溅射清洗活化基体表面;2)使基体表面粗化产生缺陷,提高膜/基结合力;3)使基体温度升高,可以不用另设外加热源;4)轰击离子可以在试样表面区产生非扩散型混合,形成共渗层,大大提高膜/基结合力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

多弧离子镀氮化钛(TiN)超硬反应膜
氮化钛的分子量为61.89,密度5.43,熔点2930℃,可用钼舟加热蒸发,用电子束加热蒸发较好,也可以用溅射或离子镀方法制备氮化钛薄膜。

氮化钛膜具有高硬度、低摩擦系数、良好的化学惰性、独特的颜色及良好的生物相容性。

氮化钛薄膜具有一些特殊的物理性质,比如它具有极高的物理硬度(2100HV),非常耐磨损的性能,具有和金属一样的导电性,宽范围的固溶度,很好的高温稳定性和化学惰性。

氮化钛薄膜的这些有价值的特性已被应用于刀具工业,以增加切削刀具的使用寿命等方面。

氮化钛薄膜具有高金属反射率及随化学计量和晶格畸变而变化的颜色特性。

氮化钛薄膜具有类似黄金的外观,可使一些物品具有仿金的外观并且大大增加了物品抗划伤的能力,氮化钛薄膜也可作为一种选择性透射热镜材料,这种玻璃基底上的氮化钛薄膜的选择性,已由不透明氮化钛薄膜的光学常数做了计算。

多弧离子镀氮化钛薄膜的组织机构、力学性能受多种工艺参数的影响,包括:沉积温度、基体偏压、靶电流、离子轰击、氮气分压等。

具体影响如下:
(1)沉积温度多弧离子镀氮化钛薄膜,加热温度在200℃,沉积温度在400~600℃。

温度太低,形核不均匀,为疏松、粗大的锥状晶组织,膜硬度、结合力、耐磨性等力学性能较差;温度太高,基体过热软化,为疏松的柱状晶,性能较差。

沉积温度在500℃时最好,膜层的硬度和结合力较好。

(2)离子轰击离子轰击可以提高基体的温度,使膜层密度提高,并提高膜层硬度和耐磨性,基体温度低易得到疏松的锥状晶,而温度太高又易得到粗大的柱状晶,只有温度适宜才能得到致密的柱状晶,膜层硬度则由于原子排列更加规则、空隙减小和晶界强化等原因而有所提高。

(3)偏压偏压有直流和脉冲两种,偏压直接决定着镀膜过程中基体的沉积温度,偏压越高基体的沉积温度越高。

无偏压时,氮化钛膜为(220)择优,硬度较低(2000HV),结合力较差,摩擦系数较高;若施加直流偏压后,为(111)择优,具有强烈的(111)取向,膜层结合力较好,偏压越高,(111)择优越明显,离子轰击增强,基体温度升高,膜层致密度增大,硬度达2500HV,结合力达45N左右,摩擦系数减小到0.3左右;偏压高时(500V)基体过热软化退伙,且(111)择优较弱,膜层界面应力大,硬度、结合力变差,同时偏压太高时,高能粒子轰击薄膜表面时,产生反溅射,沉积速率较低,并在表面形成微坑,组织性能恶化,而且随直流偏压升高,基体温度快速升高,薄膜晶粒快速长大,形成粗大组织,也使性能降低。

(4)靶电流靶电流的影响:在一定偏压下,靶电流决定基体温度和宏观力学性能,靶电流增大,集体温度升高,晶体由柱状晶生长向致密的等轴晶生长转变,膜层硬度随之增加;靶电流太小,沉积速率过低,且在沉积过程中容易熄弧;电流太大则容易形成大颗粒(液滴),硬度等各项性能下降,一般靶电流在80A以内,50A时硬度、结合力最好。

(5)氮气分压影响膜层的相组织,维弧作用。

(6)时间影响基体温度、膜层厚度、膜层色泽等。

沉积氮化钛薄膜的典型工艺如下:
(1)抽真空至6.0 x 10-3Pa时,加热至200℃,充人氩气,真空度降至2~3帕,接通工件偏压电源,对工件进行轰击清洗。

(2)沉积钛底层,真空度调至3.0 x 10-1Pa,偏压调至500V,逐个引燃小弧源产生冷场致弧光放电,在工件负偏压的作用下沉积到工件上形成钛底层,以提高硬质膜层的结合力。

钛金属放电时,真空室内的等离子体的光为蔚蓝色。

(3)沉积氮化钛薄膜,真空度调至3~5x 10-1Pa,工件偏压调至100至200V,通入氩气后沉积氮化钛,其中氩气的分压在0.5~0.8 x 10-1Pa,占空比40~60%,弧流50~80A,时间2~10min。

相关文档
