通风队井下各种牌板样本
最新井下牌板模板及标准
牌板设计及具体标准
03 技术管理类牌板
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。
安装要求：单独悬挂牌板，吊挂在人行道侧巷道帮部，距离层仪平距不 超过2m，距底板1.3-1.5m。
牌板设计及具体标准
03 技术管理类牌板
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。
牌板设计及具体标准
01 通用牌板类
说明： 规格：400mm×300mm 材质：铝塑板、单面。 安装要求：单独悬挂牌板，水仓附近帮部，高度1.5m；
牌板设计及具体标准
01 通用牌板类
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。 安装要求：单独悬挂牌板，在水仓附近帮部，高度1.5m;
明
4、单独悬挂牌板，应四角固定，保证平整度，锚喷支护巷道固定点为水泥钉或膨胀螺
丝，锚网梁支护巷道为帮部平整网片，使用扎带固定。
5、其它标识、牌板严格按照《祁东煤矿井下标识、牌板标准手册》进行安装；
6、牌板的卫生要求干净，没有积尘，并保持完整；
牌板设计及具体标准
01 通用牌板类
说明：
规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。 绘图及箭头要求：巷道宽度为4mm，所画巷道覆盖整个图框，字体为GB楷体， 高度5mm； 安装要求：单独悬挂，高度1.5m，巷道中部或岔门处；
牌板设计及具体标准
04 一通三防类牌板
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：260mm×180mm 材质：PVC板、单面。 安装要求：通过牌板上下两个孔固定在传感器附近或者与传感器固定在 一起

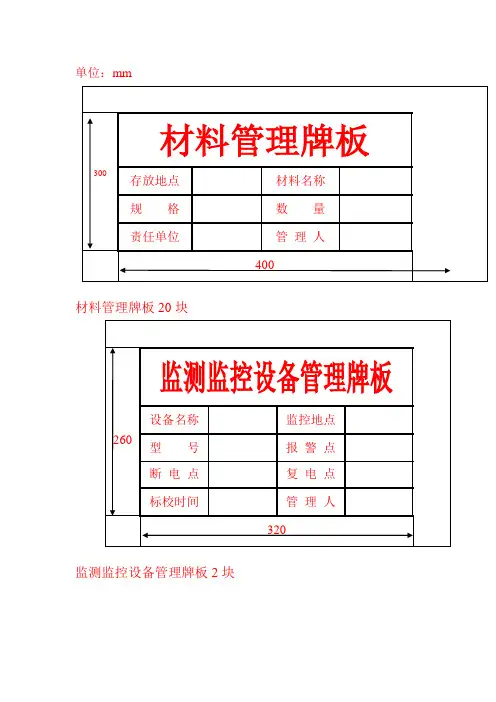

煤矿牌板
300
材料管理牌板
存放地点
材料名称
规格
数量
责任单位
管理人
400
材料管理牌板20块
260
监测控设备管理牌板
设备名称
监控地点
型 号
报 警 点
断 电 点
复 电 点
标校时间
管理人
320
监测监控设备管理牌板2块
局部通风机管理牌板
安装地点
局扇型号
风筒规格（mm）
风筒长度（m）
安装时间
每班运行检查
（签字）
井口横幅标语
主井井口上方
红底白字，长：四米七
副井井口上方
红底白字，长：六米
风井井口上方
风井左侧面张贴
红底白字，长：10米
主井右侧安全宣传画
2米*1.5米，
标语修复：
将金粟桥进入工地处的标语将掉落的地方粘好，风井处已有的标语也要进行修复。
吸入风量(m3/min)
倒台试验
试验情况
排出风量(m3/min)
试验人员
（签字）
局扇管理人
检查时间
400
500
局部通风机管理牌板做4块
密闭管理牌板
施工地点：
密闭性质
密闭厚度
使用材料
施工时间
年 月 日
施工负责人
CH4
%
检查人
检查日期
年 月 日
密闭管理牌板2块400*600mm
以下三个牌用铝材，大小70*40mm，各4块
煤矿通风专业各类管理牌模板
墙体厚度
（m）
过风量
（m3/min）
验收负责人
验收时间
年 月 日
检查结果
编 号
400×600mm，做10张
钻孔检测管理牌（多孔）
地点
孔号
方位角°
倾角°
孔深（m）
瓦斯浓度（%）
负压（kpa）
流量（m³/min）
钻 场 支 管 参 数
检测时间： 检测人：
宽500mm，长（高）600mm；做50块。横、竖排的格子数量不能少。
规格型号
调节风窗
构筑材料
墙体厚度
（m）ห้องสมุดไป่ตู้
过风量
（m3/min）
验收负责人
验收时间
年 月 日
检查结果
编 号
400×600mm，做20张
。 。
局部通风机管理牌
年 月 日 班 瓦检员：
局扇使用队
供风地点
安装地点
安装时间
年 月 日
安装负责人
规格型号
电机功率
（KW）
风筒直径
φ （mm）
风筒长度
m
吸入风量
（m3/min）
竣工时间
年 月 日
验收时间
年 月 日
施工负责人
验收负责人
墙体厚度
（m）
构筑材料
取样管
栅 栏
反水池
禁止入内牌
检查结果
编 号
400×600mm，做15张
。 。
严禁入内
300×400mm，做20张
。 。
风 门 管 理 牌
年 月 日 班 瓦检员：
管理责任队
地 点
竣工时间
年 月 日
井下牌板模板及标准
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：500mm×300mm 材质：PVC板、单面。 样式：黑底、白字。 安装要求：单独悬挂，固定在炸药箱附近。
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：500mm×300mm 材质：PVC板、单面。 样式：黑底、白字。 安装要求：单独悬挂，固定在放炮站附近。
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：560mm×330mm 材质：PVC板、单面。 样式：黑底、白字。 安装要求：单独悬挂，固定在传感器附近或者与传感器固定在一起。
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：260mm×180mm 材质：PVC板、单面。 样式：黑底、白字。 安装要求：通过牌板上下两个孔固定在传感器附近或者与传感器固定在一 起
说明： 规格：400mm×300mm 材质：铝塑板、单面。 安装要求：单独悬挂牌板，水仓附近帮部，高度1.5m；
牌板设计及具体标准
01 通用牌板类
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。 安装要求：单独悬挂牌板，在水仓附近帮部，高度1.5m;
牌板设计及具体标准
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：300mm×200mm 材质：PVC板、单面。 样式：黑底、白字。 安装要求：通过牌板上下两个孔固定在抽采系统在一起
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：500mm×400mm 材质：铝塑板、单面、表面刷黑板漆。 样式：黑底、白字、带花边，不锈钢框架，带透明塑料窗。 安装要求：单独悬挂牌板，吊挂于巷道帮部。
牌板设计及具体标准
(整理)通风队井下各种牌板样本
长：400mm宽：300mm材质：塑料板防水外壳数量：20长：400mm 宽：300mm材质：塑料白板数量：50编号风门说明牌板长：400mm宽：300mm材质：塑料白板数量：50地点风桥管理牌板长：400mm宽：300mm材质：塑料白板数量：10局扇管理牌板长：400mm宽：300mm材质：塑料白板防水外壳数量：40供风地点硐室瓦斯检查牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：10地点回采工作面瓦斯检查牌板长：800mm宽：600mm材质：粉笔墨绿板面铝合金外框防水外壳数量：30队别次工作面密闭管理牌板长：600mm宽：400mm材质：粉笔墨绿板面铝合金外框防水外壳数量：50地点密闭说明牌板长：400mm宽：300mm材质：塑料白板防水外壳数量：50掘进工作面瓦斯检查牌板长：600mm宽：400mm材质：粉笔墨绿板面铝合金外框防水外壳数量：40回风巷瓦斯检查牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：10地点瓦斯对照牌板长：400mm宽：300mm材质：铝合金外框粉笔墨绿板面防水外壳数量：60地点测风牌板长：600mm宽：400mm数量：40个材质：粉笔墨绿板面铝合金外框防水外壳地 点测风站数量：40对 规格：600*400 材质：塑料禁止入内牌板高：400mm宽：300mm材质：塑料白板铝合金外框数量：50块。
煤矿井下“一通三防”定制编码图表.doc
“一通三防”牌板及编码规范一、牌板1、局部通风风机管理牌板（1）规格：600⨯450mm。
（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
2、隔爆水袋说明牌板（1）规格：600⨯350mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
3、风门说明牌板（1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
4、挡风墙和密闭说明牌板（1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
5、调节风窗（1）规格：400 300mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
6、风桥说明牌板（1）规格：600⨯450mm 。
（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
7、测风站说明牌板 （1）规格：600⨯450mm（2）字型颜色：白底、红字、黄线条，浅蓝色边框。
（3）材质：铝塑板，车贴喷绘。
8、瓦斯检查牌板采煤工作面瓦斯检查牌板（1）规格：950 650mm；表格尺寸：第一行110mm。
其他行：60mm。
第一列：105mm、其他列：65mm。
（2）悬挂位置及要求：采煤工作面瓦斯检查牌板悬挂在回风巷距工作面50米的行人侧巷道帮，距地板1.2米；悬挂时用Ø12铁丝绷成直线，将牌板挂钩挂在铁丝上。
（3）材质：双面磁性黑板。
掘进工作面瓦斯检查牌板（1）规格：950 650mm ；表格尺寸：第一行125mm 。
其他行：75mm 。
第一列：105mm 、其他列：65mm 。
（2）悬挂位置及要求：掘进工作面瓦斯检查牌板悬挂在距工作面50米以内的行人侧巷道帮，距地板1.2米；悬挂时用Ø12铁丝绷成直线，将牌板挂钩挂在铁丝上。
（3）材质：双面磁性黑板。
副点瓦斯检查牌板（1）规格：600mm×400mm；材质为黑板。
井下各类牌板
2 2
自动喷雾说明牌
井底大巷
1
瓦斯牌板
采区水仓 中央变电所
1 1
备注 避水、火 避水、火 避水、火 避水、火 避水、火 避水、火 避水、火 避水、火 避水、火 避水、火
202集轨巷 牌板种类 风门牌板 测风牌板 风机牌板 噪声警示牌板
瓦斯牌板
202集运巷 牌板种类
避灾牌板
密闭检查牌板 密闭说明牌板
瓦斯牌板
井下各类牌板统计
安设地点 202-1号联络巷 202-2号联络巷 检修硐室门口 2028运输巷风机安设点 2028材料道风机安设点 2028运输巷风机安设点 2028材料道风机安设点 202集轨临时水仓门口
采区变电所
数量 1 1 1 1 1 1 1 2 1
井下各类牌板统计
安设地点 2028运输巷一部皮带机头
数量 4 4 1 1 1 1 1 1
备注
防火门牌板
避灾牌板
综合2028运输巷 牌板种类
瓦斯检查牌 粉尘检查牌板 避灾牌板
2024运输巷门口 2024材料道 2024运输巷 2024运输巷
2024材料道泵站 2024材料道门口
安设地点 2028运输巷迎头50米内 2028运输巷迎头50米内 2028运输巷门口
202集轨与201集轨三岔门处
1
材料库说明牌
2013材料库
1
井下消防库说明牌
井下消防库
1
中央水仓说明牌
中央水仓门口
1
中央水仓门口
1
采区水仓门口
1
严禁入内警示牌
2013材料道密闭 2015材料道密闭
1 1
2016材料道密闭
1
2017材料道密闭
整理煤矿通风各种牌板
文件编号： AF-2C-CD-FA-41第 1 页 共 121煤矿通风各种牌板A4打印 / 可编辑文件编号：AF-2C-CD-FA-41○P能源统计报表制度（2019年统计年报和2020年定期统计报表）第2页共121文件编号：AF-2C-CD-FA-41 国家统计局制定2019年11月第3页共121文件编号：AF-2C-CD-FA-41 本报表制度根据《中华人民共和国统计法》的有关规定制定《中华人民共和国统计法》第七条规定：国家机关、企业事业单位和其他组织以及个体工商户和个人等统计调查对象，必须依照本法和国家有关规定，真实、准确、完整、及时地提供统计调查所需的资料，不得提供不真实或者不完整的统计资料，不得迟报、拒报统计资料。
《中华人民共和国统计法》第九条规定：统计机构和统计人员对在统计工作中知悉的国家秘密、商业秘密和个人信息，应当予以保密。
本制度由国家统计局负责解释。
第4页共121文件编号：AF-2C-CD-FA-41目录一、总说明 (3)二、报表目录 (5)三、调查表式 (8)（一）基层年报表式 (8)1.四下企业主要能源产品产量（P106表） (8)2.交通运输企业主要能源消费与库存（P109表） (8)（二）基层定报表式 (9)1.能源购进、消费与库存（205-1表） (9)2.能源加工转换与回收利用（205-2表） (10)3.主要耗能工业企业单位产品能源消费情况（205-3表） (11)4.工业企业用水情况（205-4表） (12)5.非工业重点耗能单位能源消费情况（205-5表） (13)6.能源生产、销售与库存（205-6表） (14)7.重点能源商品经销情况（205-7表） (15)（三）综合年报表式 (16)1.能源平衡表（实物量）（P303-1表） (16)2.分行业能源消费量（实物量）（P303-2表） (18)3.分行业终端能源消费量（实物量）（P303-3表） (19)4.能源平衡表（标准量）（P303-4表） (20)5.分行业终端能源消费量（标准量）（P303-5表） (21)6.铁路企业主要能源消费与库存（TL301表） (22)7.航空企业主要能源消费与库存（MH301表） (22)8.公路、水上运输企业主要能源消费与库存（JT320表） (23)（四）综合定报表式 (24)1.能源行业监测情况（NE401表） (24)2.石油生产企业石油产品生产、销售与库存（ZY401表、ZS401表、ZH401表） (24)3.石油销售企业石油商品购进、销售与库存（ZY402表、ZS402表、ZH402表） (25)4.全国发受电量情况（DW401表） (25)5.分地区发受电量情况（DW402表） (26)6.天然气销售去向（ZY403表、ZS403表、ZH403表） (27)7.电力省际间输入、输出情况（DL401表） (28)8.地区能源消费与单位GDP能耗（P406表） (29)9.全社会用电量情况（P407表） (29)第- 1 -页共121文件编号：AF-2C-CD-FA-41四、填报目录 (30)（一）能源购进、消费与库存和能源加工转换与回收利用目录（205-1表、205-2表） (30)（二）主要耗能工业企业单位产品能源消费情况目录（205-3表） (33)（三）能源生产、销售与库存目录（205-6表） (38)（四）分行业能源消费量目录（P303-2表、P303-3表、P303-5表） (39)（五）全社会用电量情况目录（P407表） (40)五、主要指标解释 (41)（一）能源购进、消费与库存（205-1表） (41)（二）能源加工转换与回收利用（205-2表） (44)（三）主要耗能工业企业单位产品能源消费情况（205-3表） (45)（四）工业企业用水情况（205-4表） (68)（五）非工业重点耗能单位能源消费情况（205-5表） (70)（六）能源生产、销售与库存（205-6表） (71)（七）重点能源商品经销情况（205-7表） (74)（八）能源产品指标解释 (75)六、附录 (85)（一）各种能源折标准煤参考系数 (85)（二）热焓表（饱和蒸汽或过热蒸汽） (87)（三）季度地区能源消费总量核算方案 (91)第- 2 -页共121文件编号：AF-2C-CD-FA-41一、总说明（一）为了解全国能源供应、需求的基本情况，为各级政府制定政策、进行经济管理与调控提供依据，依照《中华人民共和国统计法》，制定本制度。
煤矿各类牌板明细表(绝对全)
第 2 页，共 9 页
3、采区水仓 名称 序号 场所名称标志牌板 1 要害场所闲人免进牌板 2 大型水泵编号牌 3 设备完好牌 4 设备入井许可证牌 5 设备编号牌 6 4、中央水泵房 序号 名称 1 场所名称标志牌板 2 要害场所闲人免进牌板
悬挂位置 门的两边 门的两边 设备或设施上吊挂 设备正面 设备正面 设备正面
4 5 6 7 8
第 3 页，共 9 页
9 10
开关标识牌 设备入井许可证牌板
水泵阀门上 设备正面
5、皮带输送机 序号 1 2 禁止乘输送带牌板 必须桥上通过牌板 名称 悬挂位置 禁止乘人的带式输送机，每隔50米 设一个 设过桥处 备注
第 4 页，共 9 页
3
①主提升皮带 六个制度一个规程（要害场所管理制度、岗 位责任制度、交接班制度、干部上岗检查制 度、巡回检查与定期检修制度、设备包机制 度、操作规程） 四个图纸（皮带运输系统图、电气原理图、 皮带制动液压图、巡回检查路线图） ②主运输皮带 主提升皮带机房墙壁、主运输皮带 四个制度一个规程（岗位责任制度、交接班 机头硐室内或皮带机头靠行人道一 制度、巡回检查与定期检修制度、设备包机 侧的煤帮上 制度、操作规程） 技术特征卡 巡回检查线路图 ③顺槽皮带 四个制度一个规程（岗位责任制度、交接班 制度、巡回检查与定期检修制度、设备包机 制度、操作规程）
6、刮板输送机 序号 1 名称 必须桥上通过牌板 设过桥处 悬挂位置 备注
第 5 页，共 9 页
2
六个制度一个规程（设备包机制度、设备运 刮板输送机机头行人侧煤帮上 行维护保养制度、设备定期检修制度、岗位 责任制、交接班制度、巡回检查制度、操作 规程）
7、避灾路线 序号 1 2 避水灾路线牌
名称
井下各专业各类标识牌板使用标准
井下各专业各类标识牌板使用标准一、通用部分1、巷道距离标识说明：材质：铝制、双面、反光。
样式：白底、红字、红框。
字体：仿宋体加粗。
安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。
2、材料标志牌说明：材质：铝板、单面、反光。
样式：白底、红字、白边。
字体：仿宋字体加粗。
填写要求：黑色粗彩笔填写。
安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。
其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。
二、采煤专业各类标识牌板：（一）制度牌板、大样图板：⑴制度牌板：①现场交接班制度②事故分析追查制度③机电设备管理制度④设备巡回检查制度⑤设备定期检修制度⑥设备包机制度⑦机电干部上岗查岗制度⑧油脂管理制度⑵大样图板：①工作面巷道布置示意图（工作面相对位置及巷道布置方式）；②工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）；③正规循环作业图标及经济技术指标表；④供电系统图；⑤工作面机电设备布置图；⑥通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）；⑦安全监测监控图；⑧生产系统图（运输、排水、通风）。
悬挂标准：⑴制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。
⑵用角铁将图牌板上下端固定，排成一平面。
⑶吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。
（二）其它牌板①架号示意图②单体柱编号示意图图牌板样式⑴制度牌板、大样图板说明：样式：白底、红字。
字体：仿宋体。
⑵临时牌板说明：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。
样式：白底黑字。
字体：仿宋字体。
⑶架牌号示意图说明：材质：铝板、双面、反光。
样式：底色为天蓝色，字为白色。
字体：仿宋体加粗。
安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。
井下各专业各类标识牌板使用标准xxxxxxxx
井下各专业各类标识牌板使用标准xxxxxxxx井下各专业各类标识牌板使用标准通用部分：1.巷道距离标识材质：铝制，双面，反光。
样式：白底，红字，红框。
字体：仿宋体加粗。
安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。
2.材料标志牌材质：铝板，单面，反光。
样式：白底，红字，白边。
字体：仿宋字体加粗。
填写要求：黑色粗彩笔填写。
安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。
其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。
采煤专业各类标识牌板：1.制度牌板、大样图板：制度牌板：1.现场交接班制度2.事故分析追查制度3.机电设备管理制度4.设备巡回检查制度5.设备定期检修制度6.设备包机制度7.机电干部上岗查岗制度8.油脂管理制度大样图板：1.工作面巷道布置示意图（工作面相对位置及巷道布置方式）2.工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）3.正规循环作业图标及经济技术指标表4.供电系统图5.工作面机电设备布置图6.通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）7.安全监测监控图8.生产系统图（运输、排水、通风）悬挂标准：制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。
用角铁将图牌板上下端固定，排成一平面。
吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。
2.其它牌板架号示意图单体柱编号示意图图牌板样式：制度牌板、大样图板：样式：白底，红字。
字体：仿宋体。
临时牌板：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。
样式：白底黑字。
字体：仿宋字体。
架牌号示意图：材质：铝板，双面，反光。
样式：底色为天蓝色，字为白色。
字体：仿宋体加粗。
安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。
煤矿井下牌板
办公室：
我部门因井下地质、测量、防治水工作需要，需制作以下牌板，望领导批示。
名称
规格（mm）
数量（块）
材质
“有掘必探”管理牌板
950×655
5
铝合金边框、防火板材质、绿底白字，有机玻璃罩
导线点管理牌板
200×ห้องสมุดไป่ตู้50
30
铝塑板，蓝底白字
帮孔消失位置牌板
300×200
20
铝塑板，蓝底白字
涌水量观测牌板
300×200
10
铝塑板，蓝底白字
钻探位置牌板
300×200
10
铝塑板，蓝底白字
物探位置牌板
300×200
10
铝塑板，蓝底白字
物探管理牌板
600×400
10
铝塑板，蓝底白字
附：各牌板内容
地测部
2017年12月4日
导线点管理牌板
帮孔消失位置
物探位置
钻探位置
物探管理牌板
巷道名称
物探地点
物探设备
物探时间
物探距离
物探单位
成果及结论
通风区各种牌板
附件“一通三防”管理牌板标准一、通风设施管理牌板错误！未找到引用源。
说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。
4、标题行高100mm，正文行高80mm。
5、第1、3列宽100mm，第2、4列宽200mm二、测风记录牌板错误！未找到引用源。
说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。
4、标题行高100mm，正文行高80mm。
5、第1、3列宽100mm，第2、4列宽200mm。
三、局部通风机自动切换试验及风电闭试验锁记录牌板说明：1、牌板规格：320mm×230mm，箱式结构，材质为不锈钢，有夹纸质表格的长夹子和具有防水功能机玻璃的盖；2、局部通风机自动切换试验及风电闭试验锁记录牌板为打印的纸质表格，纸张大小为297mm×210mm，表格行数可根据纸张大小适当增加。
四、局部通风机管理牌板错误！未找到引用源。
说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。
4、标题行高100mm，正文行高80mm。
5、第1、3列宽110mm，第2、4列宽190mm。
五、隔爆设施管理牌板错误！未找到引用源。
说明：1、牌板规格：600mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题25号宋体，正文15号宋体。
4、标题行高100mm，正文行高80mm。
5、第1、3列宽110mm，第2、4列宽190mm。
六、安全监控分站管理牌板安全监控分站管理排版地区：安装日期：年月日设备名称型号电缆长度（m）被控开关名称及编号开关负责人接入传感器情况传感器数量模拟量传感器数量开关量传感器数量模拟量传感器开关量传感器类别编号安装位置报警值断电值复电值断电范围类别编号安装位置说明：1、牌板规格：650mm×500mm；2、材质：不锈钢磨砂板，白底红字，并盖有机玻璃的盖，具有防水功能；3、字体：标题70号字体，正文50号字体。
煤矿通风各种牌板
≥0.5
预测（效检）结论
防突钻孔基点管理牌板
巷道名称
基点号
防突钻孔施工起点离基点的距离
钻孔长度
应留安全距离
允掘距离
已掘距离
剩余距离
时间
月日
班次
管理负责人
尺寸：500×350
防突预测（效检）基点管理牌板
巷道名称
基点号
预测（效检）钻孔起点离基点的距离
钻孔长度
应留安全距离
允掘距离
已掘距离
剩余距离
时间
开孔位置（m）
设计
实际
误差
是否符合
设计
实际
误差
是否符合
设计
钻杆长度
钻进根数
实际孔深
误差
是否符合
距中线
误差
是否符合
距腰线
误差
是否符合
检查验收人
1
2
3
4
5
6
7
8
钻孔竣工成果图
技术负责人意见：
瓦斯检查记录牌
地点：年 月 日
班次
次数
CH4(%)
CO2
(%)
温度
(oC)
时间
检查人
探头
检查
０
１
２
３
８
１
２
３
４
１
２
３
500×400
局部通风机管理牌板安装地点 Nhomakorabea局扇型号
风筒规格（mm）
风筒长度（m）
安装时间
全风压供风量
（m3/min）
吸入风量(m3/min)
出口风量(m3/min)
CH4浓度
%
CO2浓度
煤矿部分牌板格式
○○
密闭检查牌板
年月日班检查人员：
管理责任队
地点
竣工时间
年月日
施工负责人
密闭内CH4（%）
密闭外CO2（%）
密闭外CH4（%）
密闭内CO2（%）
墙体厚度（m）
构筑材料
密闭内温度（T℃）
刻槽深度（m）
○○
局扇管理牌板
年月日班瓦斯检查员：测风员：测风时间：年月日
管理责任队
供风地点
安装地点
安装时间
单位
申请数量
核准数量
到货时间
生产厂家
1
局部通风管理牌板
250×200
块
2
风门管理牌板
250×200
块
3
密闭检查牌板
250×200
块
4
测风牌板
250×200
块
5
防尘设施管理牌板
250×200
块
6
主要通风机管理牌板
250×200
块
7
硐室检查牌板
250×200
块
8
监测设备管理牌板
250×200
块
9
钻机管理牌板
B
叶片角度（°）
额定风量（m3/min）
5160～10000
等级孔（m2）
排风量（m3/min）
转速（r/min）
额定风压（Pa）
750～3450
电流（A）
静压（Pa）
电压（kv）
○○
硐室检查牌板
年月日班
队别
地点
CH4（%）
CO2（%）
温度（T℃）
瓦斯检查员
备注
“一通三防”牌板计划
煤矿通风各种牌板大全
超前距: m
措施超前距: m
孔数：个
允许进尺: m
孔深:m
停掘位置：m
措施位置m
参数
临界值
实测值
超前距: m
qmax
≥5 L/min
L/min
检验人员
Smax
≥5.4L/m
L/m
500
600
焦煤公司主通风机运转日志
年月日
时间
电压V
通风机
通风机
负压Pa
轮地螺
和脚丝
值班人签名
备注
电流A
电机轴承温度（℃）
4、牌板数量20个。
钻孔原始记录
钻孔类型：地点：位置：年月日班
设计
说明：
1、不经同意不得更改设计。
2、遇有特殊情况，如见岩或钻孔出水等及时联系。
3、打钻监督人员必须对所打钻孔核对、签字。
钻孔设计布置图
孔数
孔深
倾角
一排
二排
三排
实打情况
孔号
孔深
倾角
说明
瓦斯检查员：
安全检查员：
跟班副队长
或班组长：
监钻工：
检验孔深：m
超前距: m
措施超前距: m
边掘边抽孔
孔数：个
允许进尺: m
孔深:m
停掘位置：m
措施位置m
参数
临界值
实测值
超前距: m
Δh2max
≥200 Pa
Pa
检验人员
Smax
≥5.4L/m
L/m
R值
≥6
500
600
放炮管理牌版
放炮地点：月日点班
班长
放炮员
机电工
井下管理牌板记录
煤矿井下通风牌板
⑴
规格：高400 长500 加工40块镶不锈钢边⑵
规格：高400 长500 加工100块镶不锈钢边⑶
（12）
(14)
（17）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：迎头巷道内所有非本质安全型电器设备
责任人：分站号：
规格：与掘进迎头开关标志牌相同，加立杆底座加工50块镶不锈钢边
（18）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：工作面及回风巷道内所有非本质安全型电器设备责任人：分站号：
隔爆水棚
（23）
规格：高400 长500 （24）
规格：高400 长500。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长：400mm
宽：300mm
材质：塑料板防水外壳
数量：20
汾西矿业紫金煤业
防火墙管理牌编号安装地点构筑时间规格
施工单位责任人
检查人检查时间
长：400mm
宽：300mm
材质：塑料白板
数量：50
汾西矿业紫金煤业
风门管理牌板
编号安装地点构筑时间规格
墙体结构责任人
风门及墙体完好情况闭锁装置完好情况
检查人检查时间
风门说明牌板长：400mm
宽：300mm
材质：塑料白板
数量：50
汾西矿业紫金煤业
风门说明牌板
地点编号
厚度 M 类别
材质断面
间距 M 数量
验收人负责人
施工负责人施工日期
检查日期检查人
风桥管理牌板长：400mm
宽：300mm
材质：塑料白板
数量：10
汾西矿业紫金煤业
风桥管理牌板
地点类型
结构断面
施工日期竣工日期
规格负责人完好情况检查时间
局扇管理牌板长：400mm
宽：300mm
材质：塑料白板防水外壳
数量：40
汾西矿业紫金煤业
局扇管理牌板
供风地点通风方式
局扇型号供风长度全风压供风量局扇吸风量
局扇出口风量局扇安装时间
风电是否闭锁是否有循环风
局扇管理员检查日期
硐室瓦斯检查牌板
长：400mm
宽：300mm
材质：铝合金外框粉笔墨绿板面防水外壳数量：10
汾西矿业紫金煤业
硐室瓦斯检查牌板地点
检测气体CH
4% CO
2
% CO% 检查时间检查人
班次0点8点4点
最高允许值
回采工作面瓦斯检查牌板
长：800mm
宽：600mm
材质：粉笔墨绿板面铝合金外框防水外壳数量：30
汾西矿业紫金煤业
回采工作面瓦斯检查牌板队别地点日期年月日
班次次
数
工作面检查
时间
上隅角检查
时间
回风流检查
时间
检查
人CH4CO2CO T CH4% CO2CO T CH4CO2CO T
0点班1 2 3
8点班1 2 3
4点班1
2
3
跟班队干：安全员：
长：600mm
宽：400mm
材质：粉笔墨绿板面铝合金外框防水外壳数量：50
汾西矿业紫金煤业
密闭管理牌板
地点编号CH
4% CO
2
% CO% 温度湿度
℃ %
施工负责人施工时间
验收负责人验收时间检查结果
检查人员检查时间
长：400mm
宽：300mm
材质：塑料白板防水外壳
数量：50
汾西矿业紫金煤矿
密闭说明牌板
地点
密闭性质密闭厚度 mm 使用材料断面面积
施工时间年月日施工负责人
施工单位
掘进工作面瓦斯检查牌板
长：600mm
宽：400mm
材质：粉笔墨绿板面铝合金外框防水外壳
数量：40
汾西矿业紫金煤业
掘进工作面瓦斯检查牌板队别地点年月日
班次次
数
工作面检查
时间
回风流检查
时间
检查
人CH4% CO2% CO% T℃CH4% CO2% CO% T℃
0点班1 2 3
8点班1 2 3
4点班1 2 3
跟班队干：安全员：
回风巷瓦斯检查牌板
长：400mm
宽：300mm
材质：铝合金外框粉笔墨绿板面防水外壳数量：10
汾西矿业紫金煤业
回风巷瓦斯检查牌板地点日期年月日
检测气体CH
4% CO
2
% CO% T 检查时间检查人
班次0点8点4点
最高允许值
瓦斯对照牌板
长：400mm
宽：300mm
材质：铝合金外框粉笔墨绿板面防水外壳数量：60
汾西矿业紫金煤业
瓦斯对照牌板
地点日期年月日瓦斯测值光瓦值数瓦值探头值误差值检查人
班次0点8点4点
最高允许值
测风牌板
长：600mm
宽：400mm
数量：40个
材质：粉笔墨绿板面铝合金外框防水外壳
汾西矿业紫金煤业
测风牌板
地点瓦斯%
断面积m2 二氧化碳%
风速m/s 一氧化碳%
风量m3/min 温度℃
大气压 kpa 测风员
测风日期年月日
测风站数量：40对
规格：600*400 Array
材质：塑料
禁止入内牌板高：400mm
宽：300mm
材质：塑料白板铝合金外框数量：50块
汾西矿业紫金煤业。
