链传动链传动
合集下载
链传动PPT课件
1－内链板 2－外链板 3－销轴 4－套筒 5－滚子
2．滚子链主要参数 1节距——链条的相邻两销轴中心线之间的
距离,以符号P表示.
链的节距越大,承载 能力越强,但链传动的结 构尺寸也会相应增越大, 传动的振动、冲击和噪 声也越严重.
滚子链的承载能力和排数成正比,但排数越多,各排受 力越不均匀,所以排数不能过多.
由1组带有齿的内外链板左右交错排列,用 铰链连接而成.
外链板
内链板
齿形链标记示例
CL08 － 22.5 W － 60
GB/T 10855－1997
链宽 导向形式
标准编号
链号为CL08（节距 为12.70 mm）
链节数为60节
本章小结
1．链传动的组成：主动链轮、从动链轮和链条. 2．链传动的应用特点. 3．链传动的传动比计算. 4．套筒滚子链的结构、标记及接头形式. 5．齿形链的应用.
二、链传动的应用特点
i≤6,低速传动时i可达10 a≤6 m,最大中心距可达15 m 传动功率P＜100 kW v≤15 m/s,高速时可达20～40m/s
§3－2 链传动类型
滚动链 传动链
齿形链 输送链
起重链
1、滚子链套筒滚子链 二、齿形链简介
1、滚子链套筒滚子链
1．滚子链的结构
内链板 外链板 销轴 套筒 滚子
双排滚子链
三排滚子链
2节数——滚子链的长度用节数来表示.链节数 应尽量选取偶数.
开口销 弹簧夹 过渡链节
3．滚子链的标记
链号－排数－整链链节数 标准编号
08A － 1 － 88 GB/T 1243－1997 标准编号
链节数为88节 单排 链号为08A（节距为12.70 mm）
链传动讲解全解课件
优势
能在高温、潮湿、多尘、污染等恶劣环境中工作 ，对环境友好，能在低速重载、高速轻载等不同 工况下发挥良好的传动性能。
02
链传动的组成与结构
链轮
链轮是链传动中的重要组成部分，通常由 齿环和齿轴组成。 齿轴用于支撑齿环，保持链轮的稳定。
齿环用于与链条的链节相啮合，传递动力 。
根据不同的应用需求，链轮可采用不同的 材料和热处工艺。
感谢观看
齿轮传动
高精度
链传动与齿轮传动相比，链传动的精度相对较低。齿轮传动通过精确的齿轮配合，可以实现高精度的动力传递，适用于需要 精确传动的场合。
螺旋传动
低速稳定
链传动与螺旋传动相比，螺旋传动在 低速时更为稳定。螺旋传动主要依靠 螺杆和螺母的相对转动来传递动力， 适用于需要低速、大负载的场合。
THANKS
热处理和表面处理工艺的优化
通过改进热处理和表面处理工艺，提高链传动的硬度和耐腐蚀性，从而提高其耐磨性和抗疲劳 性能。
设计优化与创新
新型链轮设计
优化链轮的结构设计，减小链传 动中的摩擦和磨损，提高传动效 率和使用寿命。
模块化设计
采用模块化设计理念，实现链传 动的快速组装和维修，降低制造 成本和维护成本。
链传动讲解全解课件
目录
• 链传动的概述 • 链传动的组成与结构 • 链传动的应用 • 链传动的维护与保养 • 链传动的改进与发展趋势 • 链传动与其他传动方式的比较
01
链传动的概述
定义与工作原理
定义
链传动是一种利用链条作为中间挠性件的传动方式，通 过链条与链轮之间的啮合来传递运动和动力。
工作原理
链传动在交通运输领域中的应用需要具备较高的效率和可靠性，以确保车辆的安全和稳定性。 此外，链传动也需要符合环保要求，如低噪音、低污染等。
能在高温、潮湿、多尘、污染等恶劣环境中工作 ，对环境友好，能在低速重载、高速轻载等不同 工况下发挥良好的传动性能。
02
链传动的组成与结构
链轮
链轮是链传动中的重要组成部分，通常由 齿环和齿轴组成。 齿轴用于支撑齿环，保持链轮的稳定。
齿环用于与链条的链节相啮合，传递动力 。
根据不同的应用需求，链轮可采用不同的 材料和热处工艺。
感谢观看
齿轮传动
高精度
链传动与齿轮传动相比，链传动的精度相对较低。齿轮传动通过精确的齿轮配合，可以实现高精度的动力传递，适用于需要 精确传动的场合。
螺旋传动
低速稳定
链传动与螺旋传动相比，螺旋传动在 低速时更为稳定。螺旋传动主要依靠 螺杆和螺母的相对转动来传递动力， 适用于需要低速、大负载的场合。
THANKS
热处理和表面处理工艺的优化
通过改进热处理和表面处理工艺，提高链传动的硬度和耐腐蚀性，从而提高其耐磨性和抗疲劳 性能。
设计优化与创新
新型链轮设计
优化链轮的结构设计，减小链传 动中的摩擦和磨损，提高传动效 率和使用寿命。
模块化设计
采用模块化设计理念，实现链传 动的快速组装和维修，降低制造 成本和维护成本。
链传动讲解全解课件
目录
• 链传动的概述 • 链传动的组成与结构 • 链传动的应用 • 链传动的维护与保养 • 链传动的改进与发展趋势 • 链传动与其他传动方式的比较
01
链传动的概述
定义与工作原理
定义
链传动是一种利用链条作为中间挠性件的传动方式，通 过链条与链轮之间的啮合来传递运动和动力。
工作原理
链传动在交通运输领域中的应用需要具备较高的效率和可靠性，以确保车辆的安全和稳定性。 此外，链传动也需要符合环保要求，如低噪音、低污染等。
链传动的特点和应用
当链条啮入和啮出时，内外链节作相对转动；同时，滚子沿链 轮轮齿滚动，可减少链条与轮齿的磨损。内外链板均制成“８” 字形，以减轻重量并保持链板各横截面的强度大致相等。
链条的各零件由碳素钢或合金钢制成，并经热处理，以提高其 强度和耐磨性。
滚子链上相邻两滚子中心的距离称为链的节距，以Ｐ表示，它 是链条的主要参数。节距越大，链条各零件的尺寸越大、所能传 递的功率也越大。

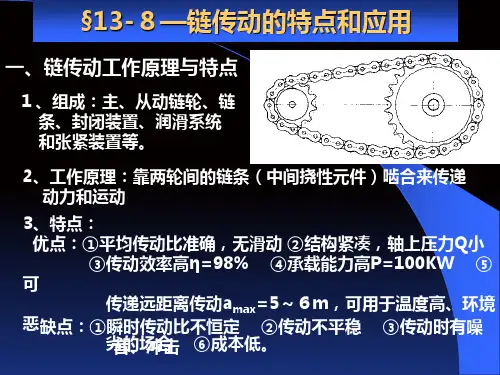

§13-８—链传动的特点和应用
一、链传动工作原理与特点
１、组成：主、从动链轮、链 条、封闭装置、润滑系统 和张紧装置等。
2、工作原理：靠两轮间的链条（中间挠性元件）啮合来传递 动力和运动
3、特点： 优点：①平均传动比准确，无滑动 ②结构紧凑，轴上压力Q小 ③传动效率高η=98% ④承载能力高P=100KW ⑤
W1 W2
const
链节在运动中，作忽上忽下、忽快忽慢的速度变化。这 就造成链运动速度的不均匀,作有规律的周期性的动。
主动轮角速度ω1，节圆圆周速度：
V1
ω1d1 2
链节进入啮合后，链条速度： VV1cosW12d1cos
链条垂直速度：
V
V1s
i
nβ ω1d1 2
s
i
n
β
(1
2
,1)
2
作周期性变化
可 传递远距离传动amax=5～６m，可用于温度高、环境
恶缺点：①瞬时传动比不恒定 ②传动不平稳 ③传动时有噪 劣音的、场冲合击 ⑥成本低。
4、应用范围： 适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、
石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中 低速传动：传动比≤8，P≤100KW，V≤12-15m/s，无声链最 大线速度可达40m/s（不适于在冲击与急促反向等情况）
链条的各零件由碳素钢或合金钢制成，并经热处理，以提高其 强度和耐磨性。
滚子链上相邻两滚子中心的距离称为链的节距，以Ｐ表示，它 是链条的主要参数。节距越大，链条各零件的尺寸越大、所能传 递的功率也越大。
§13-８—链传动的特点和应用
一、链传动工作原理与特点
１、组成：主、从动链轮、链 条、封闭装置、润滑系统 和张紧装置等。
2、工作原理：靠两轮间的链条（中间挠性元件）啮合来传递 动力和运动
3、特点： 优点：①平均传动比准确，无滑动 ②结构紧凑，轴上压力Q小 ③传动效率高η=98% ④承载能力高P=100KW ⑤
W1 W2
const
链节在运动中，作忽上忽下、忽快忽慢的速度变化。这 就造成链运动速度的不均匀,作有规律的周期性的动。
主动轮角速度ω1，节圆圆周速度：
V1
ω1d1 2
链节进入啮合后，链条速度： VV1cosW12d1cos
链条垂直速度：
V
V1s
i
nβ ω1d1 2
s
i
n
β
(1
2
,1)
2
作周期性变化
可 传递远距离传动amax=5～６m，可用于温度高、环境
恶缺点：①瞬时传动比不恒定 ②传动不平稳 ③传动时有噪 劣音的、场冲合击 ⑥成本低。
4、应用范围： 适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、
石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中 低速传动：传动比≤8，P≤100KW，V≤12-15m/s，无声链最 大线速度可达40m/s（不适于在冲击与急促反向等情况）
第七章 链传动
第七章链传动§7-1概述§7-2 传动链的结构特点§7-3 滚子链链轮的结构设计§7-4 链传动的运动特性§7-5 链传动的受力分析§7-6 滚子链传动的设计计算§7-7 链传动的布置、张紧与润滑第一节概述链传动是由主动链轮、从动链轮和绕在两链轮上的一条闭合链条所组成（如图所示），以链作为中间挠性件，靠链的一个个链节与链轮轮齿啮合来传递运动和动力。
一、链传动的特点概述与带传动比较，链传动的主要优点是：1）无弹性滑动和打滑现象，平均传动比准确，传动可靠。
2）所需张紧力小，作用于轴上的压力小。
3）相同工况下，结构尺寸更为紧凑。
4）能在恶劣环境（多尘、高温、多油）下工作。
5）传动效率高，承载能力高。
与齿轮传动比较，链传动的主要优点是：1）易于实现较大中心距的传动。
2）制造与安装精度要求低，成本低。
链传动的主要缺点是：1）瞬时传动比和瞬时链速不恒定，传动不平稳，工作时有噪声。
2）不宜用于载荷变化大和急速反向的传动中。
概述二、链的种类链有多种类型，按用途不同可分为传动链、起重链、牵引链三种。
起重链主要用于起重机提升重物，链速v≤0.25m/s；牵引链主要用于运输机械移动重物，链速v≤2~4m/s；传动链主要用于传递运动和动力，链速v≤15m/s，生产与应用中，传动链占主要地位。
本章只讨论传动链。
三、链传动的应用链传动的应用范围很广。
适于两轴相距较远，平均传动比准确，对平稳性要求不高，工作环境恶劣等场合。
如农业机械、建筑机械、采矿、起重、金属切削机床、摩托车、自行车等的机械传动中。
通常链传动工作范围是：传递的功率P≤100 kW，传动比i≤8，链速v≤15m/s，中心距a≤5~6m。
现代先进的链传动技术已能使优质滚子链的传递功率达5000kW，链速可达35m/s。
第二节传动链的结构特点在链传动中按链条结构不同主要有滚子链和齿形链两种。
一、滚子链单排滚子链双排滚子链滚子链的结构如图所示。
机械设计基础-链传动
传动寿命的最主要因素。因而，润滑是延长链传动寿命的最有效的方 法。润滑的作用对高速重载的链传动尤为重要。
良好的润滑可缓和冲击、减轻磨损、延长链条的使用寿命。 润滑油推荐采用牌号为：L-AN32、L-AN46、L-AN68等全损耗系统用油。 对于不便采用润滑油的场合，允许涂抹润滑脂，但应定期清洗与涂抹。
链传动适用的一般范围为：传递功率P≤100kW，中心距a≤5--6m，传动比i≤6，链速v≤15m／s，传动效率为0．95～0．98。
一.滚子链
滚子链和链轮
滚子链的规格和主要参数
外链板
内链板 滚子
套筒
销轴
1.组成：内链板与套筒、外链板与销轴间均为过盈配合， 套筒与销轴、滚子与套筒间均为间隙配合。 内、外链板交错联接而构成铰链。
Lp
2a0 p
z1
2
z2
( z2 z1 )2
2
p a0
圆整取偶数
计算理论中心距
a
p 4
[(
LpΒιβλιοθήκη z12z2
)
(Lp
z1
2
z2
)2
8(
z2
2
z1
)2
]
§5—11链传动的布置，张紧和润滑
一.链传动的布置 水平布置，倾斜布置，垂直布置
布置原则：
两链轮轴线应平行，回转平面应在同一铅垂平面内； 两链轮中心连线最好是水平的； 一般情况下，紧边在上，松边在下。 倾斜布置倾角由小于45º 若铅垂布置应可调中心距或加张紧装置
链传动的平均传动比为： i n1 z2 n2 z1
链条铰链A点的前进分速度 vx R11 cos
上下运动分速度 vy R11 sin
因为链传动工作时， β是变化的（β=-180/z1～＋180/ z1 ），所以链条的前进速度 和上下运动速度是周期性变化的，链轮的节距越大，齿数越少，链速的变化就 越大。 前进速度变化导致从动轮角速度变化，产生角加速度，引起动载荷。 上下运动速度变化导致链条上下抖动，同时造成啮合冲击。
良好的润滑可缓和冲击、减轻磨损、延长链条的使用寿命。 润滑油推荐采用牌号为：L-AN32、L-AN46、L-AN68等全损耗系统用油。 对于不便采用润滑油的场合，允许涂抹润滑脂，但应定期清洗与涂抹。
链传动适用的一般范围为：传递功率P≤100kW，中心距a≤5--6m，传动比i≤6，链速v≤15m／s，传动效率为0．95～0．98。
一.滚子链
滚子链和链轮
滚子链的规格和主要参数
外链板
内链板 滚子
套筒
销轴
1.组成：内链板与套筒、外链板与销轴间均为过盈配合， 套筒与销轴、滚子与套筒间均为间隙配合。 内、外链板交错联接而构成铰链。
Lp
2a0 p
z1
2
z2
( z2 z1 )2
2
p a0
圆整取偶数
计算理论中心距
a
p 4
[(
LpΒιβλιοθήκη z12z2
)
(Lp
z1
2
z2
)2
8(
z2
2
z1
)2
]
§5—11链传动的布置，张紧和润滑
一.链传动的布置 水平布置，倾斜布置，垂直布置
布置原则：
两链轮轴线应平行，回转平面应在同一铅垂平面内； 两链轮中心连线最好是水平的； 一般情况下，紧边在上，松边在下。 倾斜布置倾角由小于45º 若铅垂布置应可调中心距或加张紧装置
链传动的平均传动比为： i n1 z2 n2 z1
链条铰链A点的前进分速度 vx R11 cos
上下运动分速度 vy R11 sin
因为链传动工作时， β是变化的（β=-180/z1～＋180/ z1 ），所以链条的前进速度 和上下运动速度是周期性变化的，链轮的节距越大，齿数越少，链速的变化就 越大。 前进速度变化导致从动轮角速度变化，产生角加速度，引起动载荷。 上下运动速度变化导致链条上下抖动，同时造成啮合冲击。
