喷射混凝土支护质量检测要点及检测方法详解!一、喷射混凝土支护质量检测要点1.喷射混凝土材料:要检查喷射混凝土中所用材料的质量,包括水泥、砂、碎石等材料的验收合格证明、原材料的质量检验报告等。
2.喷射混凝土配合比:喷射混凝土的配合比应符合设计要求,包括水泥用量、骨料比例、掺合料使用量等。
3.喷射混凝土强度:喷射混凝土的强度是衡量其质量的重要指标,需要进行强度检测,例如进行抗压强度试验。
4.喷射混凝土厚度:喷射混凝土的厚度直接影响其支护效果,需要进行厚度测量,以确保其符合设计要求。
5.喷射混凝土表面平整度:喷射混凝土的表面平整度对于后续工作的顺利进行具有重要意义,需要进行表面平整度检测。
6.喷射混凝土质量缺陷:喷射混凝土中可能存在的质量缺陷如裂缝、空洞、鼓包等需要进行检测,以及时发现和修补。
二、喷射混凝土支护质量检测方法1.材料检测方法:对于水泥、砂、碎石等材料,需要进行质量检验,可以通过检查验收合格证明和原材料的质量检验报告等来确保其质量。
2.配合比检测方法:可通过采集喷射混凝土样品进行试验,包括骨料比例试验、水泥用量试验等,将试验结果与设计要求进行对比。
3.强度检测方法:抗压强度试验是常用的检测喷射混凝土强度的方法,可以通过取样试件进行试验,得出喷射混凝土的抗压强度。
4.厚度测量方法:喷射混凝土的厚度可以通过使用超声波测厚仪进行测量,将测量结果与设计要求进行比较。
5.表面平整度检测方法:可以使用水平仪、平板和直尺等工具检测喷射混凝土表面的平整度,将其与设计要求进行对比。
6.质量缺陷检测方法:可以通过目视检查、敲击检测、声波检测等方法来发现喷射混凝土中的质量缺陷,及时进行修补。
三、总结喷射混凝土支护质量检测是确保地下工程安全和质量的重要环节。
检测要点包括材料、配合比、强度、厚度、表面平整度和质量缺陷等方面,通过相应的检测方法进行检测。
只有保证喷射混凝土支护的质量,才能确保工程的安全可靠。
26、喷射混凝土试验与检测(喷射混凝土强度与厚度检验)
喷射混凝土试验与检测(喷射混凝土强度与厚度的检验)(一)强度检验由于喷射混凝土施工工艺与现浇混凝土不同,因而其力学强度的检验也有所区别,主要表现在试块的制取方法上,采用在铁模内直接喷射制取喷射混凝土试块方法是不可取的。
因为在这种条件下喷射,回弹物势必受到铁模壁面的约束,不能自由溅出,而集于试模边角,造成测得的强度值要比结构上真实强度低。
检验喷射混凝土强度,可用以下几种方法:1、大板切割法在原材料、配合比,喷筑方位、喷射条件与实际工程相同条件下,向尺寸为45cm x 35cm x 12cm 的敞开模型,先喷筑混凝土板件,然后切割成:10cm x 10cm x 10cm 的试件(板件边缘松散部分必须切除丢弃,不得作试块用),在标准条件下养护至 28d,采用同普通混凝土的加荷方法,检验其抗压强度。
只有当不具备切割制取试件的条件时,才可向边长为 100mm 或 150mm 的无底试模内喷射混凝土制取试块,其抗压强度换算系数,可通过试验确定。
检查喷射混凝土抗压强度所需的试块应在施工中抽样制取。
试块数量,每喷射 50 ~ 100m3 拌和料取一组样,当小于 50m3 拌和料的独立工程,不得少于一组,每组试块不得少于三个。
材料或配合比变更时,应加作一组。
2、钻取芯样法为了确定实际结构物中喷射混凝土的强度值,可采取钻取芯样法。
为避免取芯和芯样加工时破坏砂浆与石子之间的黏结,被取芯的混凝土强度应不低于10MPa,钻取混凝土芯样应采用金刚石钻头。
取得的芯样应有工程质量代表性。
取芯数量不宜少于三个。
芯样直径应大于或等于混凝土中粗集料最大粒径的三倍。
一般做喷射混凝土抗压强度试验的芯样为直径 10cm,高 10cm。
经加工后的芯样,端面平整度为每 100mm 长度内不得超过 0 . 05mm。
抗压试验前,芯样应在 20 ±5℃的清水中浸泡 40 ~ 48h。
3、拔出法拔出法是近几年来得以推广的一种混凝土强度检验方法,分为预埋拔出法和后装拔出法两种。
喷射混凝土的回弹率检测与计算方法
喷射混凝土的回弹率检测与计算方法喷射混凝土的回弹率是评估混凝土强度的重要指标之一,它反映了混凝土的抗压能力。
在施工现场,通过喷射混凝土的回弹率检测,可以及时掌握混凝土的强度情况,为质量控制提供依据。
本文将介绍喷射混凝土回弹率的检测方法和计算方法。
1.喷射混凝土回弹率的检测方法(1)在待检测的混凝土表面,选择一系列测试点,通常是每平米6-8个测试点。
(2)将硬度计放置在所选择的测试点上,使锤头与混凝土表面紧密贴合。
(3)用一定的力量将硬度计从混凝土上方向下方快速脱开,使锤头与混凝土发生碰撞。
(4)根据测量点的直径和回弹高度,参照标准表格或曲线,可以得到相应的回弹指数。
2.喷射混凝土回弹率的计算方法(1)根据所选用的硬度计和相关标准,确定回弹指数的计算公式。
(2)将回弹指数与标准回弹指数进行对比,可以得到混凝土的抗压强度。
(3)通常回弹指数与抗压强度之间存在一定的相关性,可以通过相关公式或回归分析的方法,得到回弹指数与抗压强度之间的具体关系。
3.喷射混凝土回弹率的影响因素(1)混凝土配合比:混凝土中水灰比的大小对回弹率有一定的影响,一般而言,水胶比越小,回弹率越低。
(2)粒径分布:混凝土中骨料的粒径分布也会影响回弹率,粒径过大或过小都会导致回弹率的增加。
(3)混凝土强度:混凝土的抗压强度与回弹率之间存在一定的相关性,一般而言,强度越大,回弹率越低。
(4)喷射速度:喷射混凝土时的速度也会影响回弹率,一般而言,喷射速度越快,回弹率越高。
(5)喷射距离:喷射混凝土的距离也会影响回弹率,距离越远,回弹率越高。
综上所述,喷射混凝土回弹率的检测与计算方法相对简单,通过回弹式硬度计可以快速获取回弹指数,进一步计算得到混凝土的抗压强度。
此外,喷射混凝土回弹率受到多种因素的影响,需要综合考虑各项因素,进行定量分析。
在实际施工中,合理控制喷射混凝土的回弹率,可以有效提高施工质量,确保结构的安全可靠。
喷射混凝土回弹率测量与分析
喷射混凝土回弹率测量与分析喷射混凝土回弹率测量与分析概述:喷射混凝土是一种常见的施工材料,广泛应用于建筑、道路和隧道等工程中。
在施工过程中,测量喷射混凝土的回弹率是一项重要的质量控制任务。
本文将深入探讨喷射混凝土回弹率的测量方法和分析原理,并针对不同方面对其进行评估。
第一部分:喷射混凝土回弹率的测量方法1.1 目标与意义在开始探讨喷射混凝土回弹率的测量方法之前,我们先来明确其目标和意义。
喷射混凝土回弹率的测量可以提供施工质量的实时信息,帮助工程师评估混凝土的强度和一致性,以及检测潜在的质量问题。
1.2 仪器和测量原理喷射混凝土回弹率测量通常使用回弹锤进行,回弹锤通过向混凝土表面敲击并测量回弹高度来获取回弹率。
回弹锤的设计具有一定标准,包括锤头重量、下落高度和测量示值。
根据国际规范,测量时应注意锤头和混凝土表面之间的接触,以及锤头在测量过程中的稳定性。
1.3 测量步骤喷射混凝土回弹率的测量步骤包括:选择测点、清理表面、测量回弹高度、记录数据并分析结果。
在选择测点时,应注意混凝土表面的均匀性和代表性。
清理表面的目的是消除杂物或粉尘,确保测量的准确性。
测量时要确保回弹锤垂直于混凝土表面,并进行多次测量以获得可靠的结果。
将测量数据整理并分析,得出混凝土的回弹率。
第二部分:喷射混凝土回弹率的分析原理2.1 回弹率与混凝土强度的关系喷射混凝土的回弹率与其强度存在一定的相关性。
通常来说,回弹率较高的混凝土表示其强度较低,而回弹率较低的混凝土表示其强度较高。
这是因为回弹率受混凝土的弹性模量和内聚力等因素的影响。
2.2 回弹率与混凝土一致性的关系喷射混凝土的回弹率还可以反映其一致性。
一致性是指混凝土的流动性和可塑性,是施工质量的重要指标之一。
回弹率较低的混凝土通常表示其一致性较好,即含水量、骨料粒度分布和黏性物质等参数较为合理。
第三部分:对喷射混凝土回弹率测量与分析的观点和理解喷射混凝土回弹率的测量与分析是一项关键的质量控制任务,可以帮助工程师及时评估施工质量,发现潜在问题,并采取相应的措施进行调整。

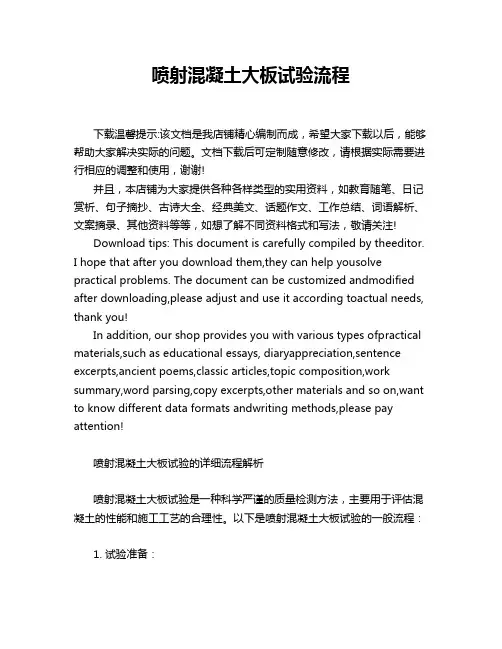

喷射混凝土大板试验流程
