步进电机基本原理
步进电机原理
步进电机原理
步进电机是一种能够将电能转化为机械运动的电机。
其原理基于电磁学和磁学的相互作用。
步进电机主要由定子和转子两部分组成。
定子上布置有若干对固定的电磁线圈，线圈上通以脉冲电流。
转子上装有磁铁，磁铁的数量通常是奇数。
当给定子上的电线圈通以电流时，该线圈就会产生磁场。
根据安培力的作用，转子上的磁铁会被电磁线圈的磁力所吸引或排斥，从而产生转动力矩。
当电流停止通入时，转子就会停止转动。
步进电机的运动一般是通过脉冲方式控制的。
每当给定子上的电线圈通入电流时，转子就会转动一个固定的角度，这个角度被称为步距角，通常为1.8度或0.9度。
通过将脉冲信号输入
到电机控制器中，可以控制步进电机旋转的方向和步距角的大小。
步进电机具有精度高、转速可调节、响应快等优点，因此广泛应用于数控机床、打印机、自动化设备等领域。
但由于其无位置反馈功能，容易出现失步现象，对工作环境要求较高。
因此，在应用步进电机时，需要注意选择合适的控制方式和控制器，以保证其正常运行。

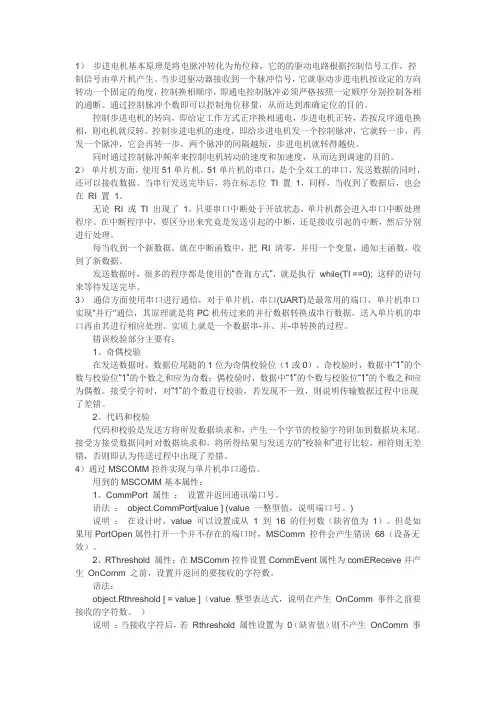

步进电机基本原理是将电脉冲转化为角位移
1）步进电机基本原理是将电脉冲转化为角位移，它的的驱动电路根据控制信号工作，控制信号由单片机产生。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，控制换相顺序，即通电控制脉冲必须严格按照一定顺序分别控制各相的通断。
通过控制脉冲个数即可以控制角位移量，从而达到准确定位的目的。
控制步进电机的转向，即给定工作方式正序换相通电，步进电机正转，若按反序通电换相，则电机就反转。
控制步进电机的速度，即给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步，两个脉冲的间隔越短，步进电机就转得越快。
同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
2）单片机方面，使用51单片机，51单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。
当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。
无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。
在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。
每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。
发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。
3）通信方面使用串口进行通信，对于单片机，串口(UART)是最常用的端口，单片机串口实现"并行"通信，其原理就是将PC机传过来的并行数据转换成串行数据，送入单片机的串口再由其进行相应处理。
实质上就是一个数据串-并、并-串转换的过程。
错误校验部分主要有：1、奇偶校验在发送数据时，数据位尾随的1位为奇偶校验位（1或0）。
奇校验时，数据中“1”的个数与校验位“1”的个数之和应为奇数；偶校验时，数据中“1”的个数与校验位“1”的个数之和应为偶数。
接受字符时，对“1”的个数进行校验，若发现不一致，则说明传输数据过程中出现了差错。
步进电机工作原理
步进电机工作原理
步进电机是一种控制精度较高的电机，它的工作原理是通过对电机的电流进行精确控制来实现旋转。
步进电机通常由一个固定的磁体和一个旋转的转子组成。
固定磁体中有若干个磁极，而转子上也有相应的磁极。
这些磁极的排列方式决定了电机的工作方式。
步进电机的转动是通过改变电流的方向和大小来实现的。
当电流通过固定磁体时，会产生一个磁场，这个磁场会与转子上的磁场相互作用，从而使得转子旋转到一个新的位置。
当电流的方向和大小改变时，转子也会相应地改变位置。
为了精确定位，步进电机通常会将转子分为几个等距的位置，每个位置都与一个特定的电流模式相对应。
通过改变电流的方式，可以使转子逐步移动到下一个位置，从而实现精确的旋转。
步进电机的转子移动是离散的，而不是连续的。
这意味着它可以精确定位，并且不需要使用传统的位置反馈设备来监测转子的位置。
步进电机适用于需要精确控制和定位的应用，如打印机、数控机床和机器人等。
总之，步进电机通过精确控制电流来实现转子的旋转，从而实现精确的位置控制。
它的工作原理基于磁场的相互作用，使得转子可以按照离散的步进来旋转。
步进电机细分控制原理及仿真分析
步进电机细分控制原理及仿真分析引言：步进电机是一种将电能转换为机械能的装置，它具有定位精度高、启动扭矩大、体积小等优点，广泛应用于工业自动化领域。
在一些特定场合，需要对步进电机进行细分控制，以提高其运动精度和平滑性。
本文将介绍步进电机细分控制的原理，并通过仿真分析验证其效果。
一、步进电机基本原理：步进电机是一种工作在离散回转模式下的执行元件，它通过电流的阶跃变化来实现角度的离散改变。
一般步进电机由两相及以上的线圈组成，线圈由直流电源供电，通过驱动电流改变线圈中的磁场，使得转子发生步进运动。
步进电机可以精确控制每一步的角度，具有良好的定位性能。
二、步进电机细分控制原理：传统的步进电机控制方式是通过改变驱动电流的方向和大小来控制转子的转动。
而在细分控制中，我们将一个步进角(通常为1.8度)细分为更小的角度，以提高运动的精度。
细分控制的原理可以通过脉冲信号来实现，通过控制脉冲信号的频率和脉冲数来控制步进电机的运动。
三、细分控制方式：常见的步进电机细分控制方式有两种，一种是全步进细分控制，即将一个步进角细分为多个小角度步进；另一种是半步进细分控制，即将一个步进角细分为相邻两个小角度步进之间的中间角度。
这两种方式各有优劣，在实际应用中可以根据要求进行选择。
四、细分控制的仿真分析：为了验证步进电机细分控制的效果，我们可以通过仿真软件进行仿真分析。
以下是具体的仿真步骤：1.创建仿真模型：在仿真软件中，根据步进电机的参数创建电机模型，并设置驱动电流和控制脉冲的参数。
2.编写控制算法：根据细分控制的原理，编写相应的控制算法。
算法中需要考虑脉冲信号的频率和脉冲数的设置，以及步进电机的特性。
3.运行仿真模型：通过运行仿真模型，观察步进电机的运动情况。
可以通过绘制转子角度随时间的变化曲线，来评估细分控制的效果。
4.优化参数：根据仿真结果，评估细分控制的效果，并进行参数优化。
可以尝试不同的细分控制方式和参数设置，以达到理想的控制效果。
步进电动机基本工作原理
步进电机的基本原理步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（vr）、永磁式步进电机（pm）、混合式步进电机（hb）和单相式步进电机等。
永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。
反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
混合式步进电机是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。
这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。
步进电机的一些基本参数：电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。
电机出厂时给出了一个步距角的值，如86byg250a型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
步进电机的工作原理
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
步进电机的工作原理
步进电机的工作原理步进电机是一种特殊的电动机，具有精准定位、高可靠性和良好的响应性能等特点，在各种自动化设备中得到广泛应用。
那么，步进电机是如何工作的呢？本文将详细介绍步进电机的工作原理。
1. 概述步进电机是将电脉冲信号转化为机械转动的电动机。
它的转角位置移动是以固定的步进角度进行的。
步进电机主要由定子和转子组成，定子上有若干个电磁绕组，转子则有若干个磁极。
2. 电磁绕组原理步进电机的定子上有若干对对称排列的电磁绕组，每一对绕组都可以视为一个电磁铁（磁极）。
电流通入绕组时会产生磁场，当绕组的磁场发生变化时，会对转子上的磁极产生吸引或排斥作用。
3. 磁极原理步进电机的转子上有若干对对称排列的磁极，每一对磁极都可以视为一个磁铁。
当与定子上的绕组产生电流时，定子绕组的磁场就会对转子磁极产生作用。
根据磁场的吸引或排斥，转子上的磁极会按照一定的步进角度发生转动。
4. 工作原理步进电机通过控制电流在定子绕组的开闭来实现转子的转动。
控制电流的方式有两种：全步进控制和半步进控制。
4.1 全步进控制全步进控制是控制电流按照固定的步长变化，使得转子按照一个完整的步进角度进行转动。
步进电机一般采用双极性驱动模式，即两相绕组的电流方向相反。
通过控制两相绕组的电流通断，可以实现转子的正转、反转和停止。
4.2 半步进控制半步进控制是在全步进控制的基础上，通过改变驱动信号的方式，使得转子每步的步角减半。
半步进控制方式可以实现步进电机的更精细定位。
5. 驱动方式步进电机常用的驱动方式有两种：电流驱动和脉冲驱动。
5.1 电流驱动电流驱动是通过直接控制绕组的电流来实现转子的转动。
控制电流大小和方向可以调节步进电机的速度和方向。
5.2 脉冲驱动脉冲驱动是通过发送脉冲信号来控制步进电机的转动。
脉冲信号的频率和脉冲数可以调节步进电机的旋转速度和移动距离。
6. 应用领域步进电机广泛应用于机床、打印机、纺织机械、机器人、数码相机、激光切割机等自动化设备中。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种特殊的电动机，其运动是由控制信号驱动的，每次控制信号的到来会使电机向前或向后转动一定的角度。
步进电机的工作原理是通过电磁场的变化来实现转动。
本文将从步进电机的结构、原理、分类及应用等方面进行详细阐述。
一、步进电机的结构步进电机由转子和定子两部分组成。
转子是由一组磁极组成，通常有两种类型：永磁转子和电磁转子。
定子是由一组线圈组成，线圈的数目和磁极数目相等。
当通电时，定子线圈中会产生磁场，与磁极相互作用，从而使转子转动。
二、步进电机的原理步进电机的原理是利用电磁场的变化来实现转动。
当定子线圈通电时，会产生磁场，磁场会与转子的磁极相互作用，从而使转子转动。
通常情况下，步进电机是通过控制信号来控制定子线圈的通断，从而实现电机的转动。
控制信号的波形可以是脉冲信号、方波信号等。
三、步进电机的分类步进电机根据其结构和工作原理的不同，可以分为以下几种类型： 1、永磁式步进电机永磁式步进电机的转子由永磁体组成，定子由线圈组成。
当定子线圈通电时，会产生磁场，与永磁体相互作用，从而使转子转动。
永磁式步进电机具有结构简单、工作可靠、转矩大等优点。
2、单相步进电机单相步进电机是一种简单的步进电机，由一组线圈和一个铁芯组成。
当线圈通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
单相步进电机的结构简单，但转矩较小，通常用于一些低功率的应用。
3、双相步进电机双相步进电机是一种常用的步进电机，由两组线圈和一个铁芯组成。
当两组线圈交替通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
双相步进电机具有转矩大、精度高等优点，广泛应用于一些自动化设备中。
4、混合式步进电机混合式步进电机是一种综合了永磁式和电磁式步进电机的特点的电机。
其转子由永磁体和电磁线圈组成，具有转矩大、精度高等优点，广泛应用于一些高精度的自动化设备中。
四、步进电机的应用步进电机具有结构简单、精度高、转矩大等优点，广泛应用于一些自动化设备中。
步进电机工作原理
步进电机工作原理
步进电机是一种将电能转换为机械能的电动机，它通过电磁原理实现精确的位
置控制。
步进电机的工作原理可以简单概括为电流驱动线圈产生磁场，磁场与转子磁性材料相互作用，从而产生转动力矩，使电机转动。
下面我们将详细介绍步进电机的工作原理。
首先，步进电机由定子和转子两部分组成。
定子上绕有若干个线圈，线圈中通
有电流时会产生磁场。
而转子则由磁性材料制成，当受到磁场作用时会产生磁力，从而产生转动。
其次，步进电机的工作原理是基于磁场相互作用的。
当线圈通电时，会在定子
上产生一个磁场。
这个磁场会与转子上的磁性材料相互作用，产生一个力矩，从而使转子转动一定的角度。
通过不同线圈通电的组合，可以控制转子的转动方向和步长，实现精确的位置控制。
另外，步进电机的控制可以通过脉冲信号来实现。
每接收一个脉冲信号，电机
就会转动一定的步长。
通过控制脉冲信号的频率和顺序，可以实现精确的位置控制。
这种控制方式简单直观，适用于许多自动化设备中。
此外，步进电机还可以分为单相步进电机和双相步进电机。
单相步进电机只需
要一种脉冲信号就可以控制，而双相步进电机需要两种脉冲信号来控制。
双相步进电机通常具有更高的精度和扭矩，因此在一些对精度要求较高的场合中得到广泛应用。
总的来说，步进电机是一种精密的位置控制电机，其工作原理是基于电磁相互
作用的。
通过控制线圈通电和脉冲信号的方式，可以实现精确的位置控制，适用于许多自动化设备中。
希望通过本文的介绍，能够让大家对步进电机的工作原理有更深入的了解。
说明步进电机的工作原理
说明步进电机的工作原理步进电机的工作原理。
步进电机是一种特殊的电机，它通过电脉冲信号来驱动，将电能转化为机械能。
步进电机的工作原理是基于磁场的相互作用和电流的变化，下面将详细介绍步进电机的工作原理。
1. 磁场的相互作用。
步进电机通常由定子和转子两部分组成，定子是由一组线圈组成，而转子则由永磁体或者铁芯组成。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体或者铁芯产生相互作用，从而使转子产生转动。
2. 电流的变化。
步进电机的工作原理还涉及到电流的变化。
通过改变定子线圈中的电流方向和大小，可以改变磁场的方向和大小，从而控制转子的转动。
通常情况下，步进电机会通过控制器来控制电流的变化，从而实现精确的步进运动。
3. 步进运动。
步进电机的特点之一就是可以实现精确的步进运动。
这是因为步进电机是按照一定的步进角度来运动的，每接收一个脉冲信号，转子就会向前或者向后运动一个固定的步进角度。
这种特性使得步进电机在需要精确控制位置和速度的应用中非常有用。
4. 工作原理总结。
综上所述，步进电机的工作原理是基于磁场的相互作用和电流的变化。
通过改变定子线圈中的电流方向和大小，可以控制转子的转动，从而实现精确的步进运动。
步进电机因其精准的控制能力和简单的结构，在自动化设备、数控机床、印刷机械等领域得到了广泛的应用。
除了以上介绍的基本工作原理，步进电机还有很多不同的类型和控制方式，例如单相步进电机、双相步进电机、三相步进电机等，每种类型的步进电机都有其特定的工作原理和应用场景。
同时，步进电机的控制方式也有很多种，例如开环控制、闭环控制、微步进控制等，每种控制方式都有其适用的场景和优势。
总之，步进电机是一种非常重要的电机类型，其工作原理基于磁场的相互作用和电流的变化，通过精确的控制来实现步进运动。
步进电机在工业自动化、仪器仪表、医疗设备等领域有着广泛的应用，可以说是现代工业中不可或缺的一部分。
希望通过本文的介绍，读者对步进电机的工作原理有了更深入的了解。
步进电机基本原理讲解
步进电机基本原理讲解步进电机是一种特殊类型的电机，主要通过数字控制来完成精密转动和定位。
步进电机可以实现非常精确的运动控制，广泛应用于各种设备和机器人系统中。
本文将介绍步进电机的基本原理和工作方式。
1. 步进电机的构成步进电机基本上由两部分组成：转子和定子。
转子是电机旋转的部分，它由可旋转的磁极和磁性材料组成。
定子是电机静止的部分，它由电枢线圈和永磁体组成。
2. 步进电机的工作原理步进电机是通过不断改变电流方向来实现旋转的。
电流会产生磁场，当磁场和永磁体相互作用时，就会形成旋转力。
步进电机通过改变电流来控制磁场和旋转力。
步进电机的运行速度由提供的电压和电流控制。
步进电机驱动器会根据设定值改变电流方向和大小，控制电机旋转的速度和方向。
每次改变电流方向都会使电机旋转一个步距，所以步进电机转动的角度可以精确地控制，从而可以精确定位。
3. 步进电机的工作方式步进电机工作时，一般驱动器会按照指定的步进角度进行操作。
步进角度可以是1.8度、0.9度、0.45度或更小。
启动电机时，驱动器会向电机提供电压和电流，控制转子旋转。
控制电流方向和大小可确定电机的转角和速度。
这是一个相对精确的过程，因为每次改变电流方向都会使电机旋转一个步距，因此可以准确控制步进电机的位置和速度。
步进电机通常使用双极性或四极性驱动，也就是说，每次驱动电机时，都会使电机旋转两个或四个步数。
双极性驱动需要两个控制信号，而四极性驱动则需要四个。
四极性驱动具有更高的分辨率和精度，因为旋转步数更小，但也需要更复杂的控制。
4. 步进电机的应用步进电机常用在需要准确控制位置和速度的系统中。
例如精密仪器和设备、电子石英钟、纺织机、数控机床、打印机和绘图仪等。
步进电机还广泛用于机器人领域，包括自动化制造和堆垛机器人、医疗器械和照片扫描仪等。
在自动化制造行业中，步进电机可以帮助机器人、自动化设备和其他工业设备实现非常精确的位置和速度控制。
步进电机也可以在汽车发动机和机器人手臂等可更换关键零部件中使用，以便进行快速、准确的位置定位。
步进电机工作原理
所以转子转到两磁拉力平衡的位置上。相对AA' 通电，转子转了15°。
B相通电，转子2、4齿和B相对齐，又转了15。
A
B'
C'
C
B
A'
总之，每个循环周期，有六种通电状态，所以称 为： AB BC CA AB 共三拍。
步进电机的种类：
通常按励磁方式分为三大类： 1）反应式：转子无绕组，定转子开小齿、步距小。应 用最广。 2）永磁式：转子的极数=每相定子极数，不开小齿， 步距角较大，力矩较大。 3）感应子式(混合式)： 开小齿，混合反应式与永磁 式优点：转矩大、动态性能好、步距角小。
以反应式为例说明步进电机的结构和原理
特点：
步进电动机矩频特性
下降曲线。以最 大负载转矩（启 动转矩）Tq为起 点，随着控制脉 冲频率增加，步 进电动机的转速 逐步升高、而带 负载能力却下降
步进电动机的驱动
步进电动机的驱动电源主要由脉冲发生器、脉冲分配器 和脉冲放大器（也称功率放大器）三部分组成。
步进驱动器与电机的接线
在步进驱动模块面板的24V和0V端子引入DC 24V 电源。 驱动器的输入信号为CP+、CP-和DIR+、DIR-，参见下图。 在外部接成共阳方式：把CP+和DIR+接在一起作为共阳端， 由电气箱中PLC的Y0端子输出脉冲信号，脉冲信号接入CP端，方向信号接入DIR-端。
42
C 3B
A'
A 相通电，A 方向的磁 通经转子形成闭合回路。 若转子和磁场轴线方向 原有一定角度，则在磁 场的作用下，转子
被磁化，吸引转子，由于磁力线总是要通过磁
阻最小的路径闭合，因此会在磁力线扭曲时产
步进电机工作原理及实现
步进电机工作原理及实现步进电机是一种基于数字信号控制的电机，其优点是精确性高、稳定性好、反应速度快、精度高等，在各种电子设备、工业自动化生产线等领域得到广泛应用。
本文将介绍步进电机的工作原理及实现方法。
一、工作原理步进电机是将数字信号转化为机械运动的电机，其工作原理是利用永磁体磁极和电磁体之间的相互作用力实现转动。
永磁体磁极作为转子，电磁体作为定子，电流通过定子线圈时产生磁场，使磁极旋转。
由于永磁体上的磁极和定子线圈之间的相互作用力，可以在定子线圈上加上电流来控制永磁体的旋转角度和速度。
实际上，步进电机工作原理可归纳为两种类型：一种是单相驱动，另一种是双相驱动。
单相驱动是通过两相线圈相互作用实现电机旋转，而双相驱动是两组线圈交替工作以实现电机转向。
二、实现方法步进电机基本上由步进电机控制器、运动控制系统和驱动器组成。
其中，步进电机控制器负责发出电信号，指示步进电机在何时如何转动。
驱动器则将电信号转成电流信号，提供足够强度的电流使步进电机运转。
步进电机控制器可分为两种：基于程序控制的、基于手动控制的。
基于程序控制的步进电机控制器使用软件编程语言，例如C语言、Java语言、Python语言等，可控制步进电机的准确位置、速度、加减速度和方向等等。
而基于手动控制的步进电机控制器通常是用旋转式开关或者按钮控制电机运行，控制程序相比较需更加麻烦，但是控制完成后通常可以不用再次调整。
在实现步进电机工作过程中，关键的一点是需要确定操作步骤的顺序及其所对应控制信号。
实现步进电机的3步过程如下：第一步：控制驱动器将电流脉冲传至电机控制器，控制器发出相应改变线圈电流方向的信号。
第二步：驱动电流流过线圈，形成磁场，改变磁极方向，推动转子转动一定角度。
第三步：将此过程重复，形成连续的步进电机运动。
最后，实现步进电机运行还需要注意以下几点：一是步进电机控制器通常都是基于矢量运算而设计的，所以控制器在处理步进电机的控制信号时会有一定的延迟；二是驱动器输出的电流越大，电机的扭矩越大，控制电流需小心控制，否则电机可能会损坏；三是步进电机能够保持持续相对稳定的速度，因此能够承受比起直流电机耐久度更长。
步进电机的工作原理
步进电机的工作原理步进电机是一种将电脉冲信号转化为机械位移或角度旋转的电机。
它的工作原理基于电磁学和电子学原理，通过控制电流方向和大小来驱动电机转动。
步进电机通常由电机本体、编码器、驱动器和控制器组成。
其中电机本体由定子和转子构成。
定子上有若干个分布均匀的定子绕组，而转子上有若干个磁极。
定子绕组通过电流控制，产生旋转磁场，而转子上的磁极则受到磁场的作用而旋转。
1.磁场原理：转子上的磁极通常由永磁体制成。
当定子绕组产生的旋转磁场与转子上的磁极相互作用时，会产生一个磁转矩，使得转子受到力的作用而旋转。
磁转矩的大小取决于定子绕组电流的大小和转子上的磁极数目。
2.电流控制：步进电机通过控制驱动器提供的电流方向和大小，来控制电机的旋转运动。
一般来说，步进电机有两种驱动方式：双向驱动和单向驱动。
在双向驱动中，电流通过不同的绕组，可以使电机转动到正转方向或逆转方向；而在单向驱动中，电流只通过一个绕组，电机只能以一个方向旋转。
在使用步进电机进行控制时，通常通过给定输入信号的脉冲数目和频率，来控制驱动器产生相应的电流脉冲。
这些电流脉冲使得电机按照相应的步距绕组进行运动，从而实现所需的机械位移或角度旋转。
3.驱动方式：全步进驱动中，电流通过一个绕组，使得电机以一个固定的步距旋转。
全步进驱动可以使得电机转动更加平稳，但在高速运转时，会出现震动和共振的问题。
半步进驱动通过改变电流的大小，使电机旋转的步距变为原步距的一半。
半步进驱动对于控制电机的准确度更高，能够实现更细微的机械位移或角度旋转。
但半步进驱动也会增加电路的复杂性与实现的难度。
总结来说，步进电机通过控制电流的方向和大小，利用电磁学原理实现对机械装置的运动控制。
它的工作原理基于磁场原理、电流控制和驱动方式，并通过编码器、驱动器和控制器等组件实现实际的应用。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种电动机，其工作原理是基于磁场的力和作用力之间的交互作用。
它是一种数字型电机，可以精确地控制运动，工作时不需要传统电机的电刷。
步进电机通常用于精密定位、速度控制和线性定位等应用场合，下面将具体讲解步进电机的工作原理。
1.电磁激励步进电机的转子是由一组磁性材料制成，称为极，极在周围有一个固定的定子，其中包含两个或更多的线圈。
当电流通过线圈时，电磁场将制造出一个旋转磁场，该旋转磁场与极的磁场相互作用，从而使转子可以以相对稳定的方式旋转。
2.磁场交替步进电机是一种精密的定位装置，因为它的磁场可以被分成多个极组。
这就使得转子可以以精确的角度旋转。
这种分段旋转也使得这种电机非常适合于控制，因为每个段都可以被视为独立的步骤。
3.递归式运动步进电机会继续沿着它的磁场方向转动，直到磁场的相位改变。
这时候，电流会通过相邻的线圈，使得磁场旋转到下一个相位。
这个过程是递归的，电流会持续地在不同的线圈之间转换，从而使得转子可以继续旋转。
4.向前和向后步进电机具有向前和向后转动的能力。
在向前转动时，电流的顺序会从一端点到另一端点变化，这样就能让磁场以递归的方式产生旋转动作。
反而，在向后转动时，电流的顺序会从另一端点回到原来的端点。
这样，步进电机就能够反向旋转。
总之，步进电机的工作原理是通过电磁激励、磁场交替、递归式运动和向前和向后转动的能力来实现的。
因为步进电机具有极高的控制精度和分步旋转的能力，因此它广泛应用于诸如电子、机器人和印刷机等领域。
步进电机原理简述
步进电机原理简述步进电机是一种常用的电动机，它的工作原理是通过电流的变化来驱动电机转动。
步进电机由转子和定子两部分组成，其中转子通常是由磁铁制成，而定子则通常是由线圈制成。
步进电机的原理可以简单地概括为：通过改变定子线圈中的电流方向和大小，来控制转子的位置和角度。
具体来说，当定子线圈通电时，会产生磁场。
这个磁场会与转子磁铁相互作用，使得转子受到力的作用而转动。
通过改变定子线圈中电流的方向和大小，可以改变磁场的方向和强度，从而控制转子的位置和角度。
步进电机的控制方式有两种：全步进和半步进。
全步进是指每次改变定子线圈中的电流方向和大小，转子就转动一个固定的角度。
而半步进是指每次改变定子线圈中的电流方向和大小，转子就转动半个固定的角度。
全步进和半步进的控制方式可以根据实际需求来选择，全步进适用于需要精确控制转子位置和角度的场景，而半步进则适用于需要更细腻的控制的场景。
步进电机的优点是可以精确控制转子的位置和角度，具有较高的控制精度。
同时，步进电机的工作原理相对简单，结构紧凑，体积小，重量轻，适用于各种场合。
此外，步进电机还具有低成本、高效率、可靠性高等优点。
然而，步进电机也存在一些缺点。
首先，步进电机在高速运转时容易产生振动和噪音。
其次，步进电机的转矩输出与转速成反比，因此在高速运行时，其转矩较小。
此外，步进电机的控制方式相对复杂，需要外部电路和控制器的支持。
总结起来，步进电机是一种通过改变定子线圈中的电流方向和大小来控制转子位置和角度的电动机。
它具有精确控制、结构紧凑、体积小、重量轻、成本低、效率高等优点，广泛应用于各种场合。
然而，步进电机在高速运行时容易产生振动和噪音，转矩输出与转速成反比，控制方式相对复杂等缺点也需要注意。
步进电机基本原理讲解
步进电机基本原理讲解步进电机是一种常见的电机类型，它被广泛地应用于各种控制系统中，比如机床、自动控制设备等。
在控制系统中，步进电机能够通过机电-电机转换，带动机械执行机构实现工作。
步进电机与其他电机的最大区别是，它可以通过步进角度控制器实现精确的位置控制，这是同步马达等其他电机无法做到的。
步进电机基本工作原理步进电机的工作原理简单来讲就是根据电流方向的改变，产生强烈的磁力，从而带动转子的转动。
步进电机的机构是由转子和定子构成的，定子包含两个磁场，一个是固定的，称为主磁场，另一个则可根据电流方向的改变而变化，称为励磁磁场。
转子是由永磁体或同样有磁性的材料制成的。
根据不同类型的步进电机，它们由不同数量的极数和磁阻曲线组成。
在输入电流时，这些磁阻曲线随着电流的变化而改变，在电机内部不停生成旋转的磁场，从而带动转子旋转。
步进电机的控制基本原理在控制步进电机时，需要一个步进角度控制器，用于改变电流的方向和大小。
一般来说，控制器会将输入的数字信号转换成逻辑信号，再根据信号的逻辑状态向电机输出不同的电流，从而控制电机的转动。
这种控制方式又叫做开环控制，因为在控制步进电机时无法直接获取电机的位置信号，需要通过步进角度的控制来达到精确的位置控制。
步进电机的优点和缺点典型的优点是步进电机可实现高精度的位置控制和常规电机相比更安静的运转。
步进电机也不太容易故障，而且有多种控制方式和多种类型的电机可供选择，以适应不同的应用需要。
如果需要进行高速和重复性运动，步进电机也是很好的选择。
然而，步进电机在低速运动时呈现出支付得降低的特点，因为它只在输入系统获得相应的指令前向前移动一小步。
另外，步进电机的输出功率也有限，因此只能用于不需要特别大的动力输出的应用。
此外，步进电机的控制也相对复杂，需要调试和配置。
总结步进电机是一种广泛应用的电机类型，具有精确定位、静音等优点，同时也有一些限制。
在控制步进电机时，需要了解它的基本原理及其控制方式，这对于在控制系统中使用步进电机是非常必要的。
步进电机的基础知识
步进电机原理（一）步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。
仅仅处于一种盲目的仿制阶段。
这就给户在产品选型、使用中造成许多麻烦。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C 相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机基本原理电机将电能转换成机械能，步进电机将电脉冲转换成特定的旋转运动。
每个脉冲所产生的运动是精确的，并可重复，这就是步进电机为什么在定位应用中如此有效的原因。
永磁步进电机包括一个永磁转子、线圈绕组和导磁定子。
激励一个线圈绕组将产生一个电磁场，分为北极和南极，见图1所示。
定子产生的磁场使转子转动到与定子磁场对直通过改变定子线圈的通电顺序可使电机转子产生连续的旋转运动。
图2显示了一个两相电机的典型的步进顺序。
在第1步中，两相定子的A相通电，因异性相吸，其磁场将转子固定在图示位開！対 $绸I第服励『0 产唯业餓场置。
当A 相关闭、B 相通电时，转子顺时针旋转 90°。
在第3步 中，B 相关闭、A 相通电，但极性与第1步相反，这促使转子再 次旋转90°。
在第4步中，A 相关闭、B 相通电，极性与第2步 相反。
重复该顺序促使转子按 90°的步距角顺时针旋转。
32樹柏血机的单榊通岖歩进时图2中显示的步进顺序称为“单相激励”步进。
更常用的步 进方法是“双相激励”，其中电机的两相一直通电。
但是，一次 只能转换一相的极性，见图 3所示。
两相步进时，转子与定子两 相之间的轴线处对直。
由于两相一直通电，本方法比“单相通电”Ph ase Bzop^l rNIa £Phase AStep 3Pha** 耳心w 町卩冃匾丽JfPhawBP 0I 『sJZ 五朗Fha»e BPh 』理APtMAC AP1is*f¥ B步进多提供了41.1%的力矩，但输入功率却为2倍图3附J电机的毗柑通葩儿进繼庁半步步进电机也可在转换相位之间插入一个关闭状态而走“半步”。
这将步进电机的整个步距角一分为二。
例如，一个90°的步进电机将每半步移动45°，见图4。
但是，与“两相通电”相比，半步进通常导致15%- 30%勺力矩损失（取决于步进速率）。
在每交换半步的过程中，由于其中一个绕组没有通电，所以作用在a Step 2 Ph阴申APkas« A转子上的电磁力要小，造成了力矩的净损失。
双极性绕组双相激励介绍了利用一种“双极性线圈绕组”的方法。
每相用一个绕组，通过将绕组中电流反向，电磁极性被反向。
典型的两相双极驱动的输出步骤在电气原理图和图5中的步进顺序中 进一步阐述。
按图所示，转换只利用绕组简单地改变电流的方向，^3 Step 6 PhMt AStep 2Fhirf ATJPVitt8P就能改变该组的极性。
单极性绕组另一常用绕组是单极性绕组。
其一个电极上有两个绕组， 这 种联接方式为当一个绕组通电时，产生一个北极磁场；另一个绕组通电，则产生一个南极磁场。
因为从驱动器到线圈的电流不会 反向，所以可称其为单极绕组。
该步进顺序见图6所示。
该设计使得电子驱动器简单化。
但是，与双极性绕组相比，其力矩大约 少30%因为励磁线圈仅被利用了一半。
步进Q2々3 QI 々4 Q6p7 Q5-QS 1 ON OFF ON OFF 2 OFF ON ON OFF 3 OFF ON OFF ON 4 ON OFF OFF ON TOH OFFON OFFQ1Q2 Q3 04■ 1ONOFF ON OFF1 2 OFFJ ON ON OFF 1 3 OFF ON OFF ON 4 ON OFF OFF ON I Ohl OFF ON OFF 1[g>澤漳赫目4T尼牌*毘搠共振由于电机是一个弹性体系统，所以步进电机有一个固有谐振频率。
当步进速率等于电机的固有频率时，电机可能会产生听得见的噪音变化，同时振动增加。
共振点将随应用场合和负载而变化，但共振点通常出现在70〜120步/秒之间的某一位置。
在严重情况下，电机在振荡点附近可能会失步。
改变步进速率是避免系统中与共振有关的许多问题的最简单的方式。
另外，半步或微步驱动通常也可以减少共振问题。
当加减速时，要尽可能快地越过共振区。
力矩一个特定的旋转步进电机所产生的力矩是下述参数的函数：•步进速率•通过绕组的电流•所使用的驱动器的种类（直线电机所产生的力也取决于这些因素。
）力矩是摩擦力矩（Tf ）和惯性力矩（Ti ）之和。
T=Tf+Ti摩擦力矩（oz-in或g-cm）为所要求移动一个载荷的力（单位为oz 或g）乘上用于驱动载荷的力杆臂（r）的长度（单位为CD" Tf=F.r惯性力矩（Ti）为所要求用于加速负载（单位为：g-cm2）的力矩。
Ti=I（3 /t）n6 K其中：I=惯量，单位：g-cm23=步进速率，单位：步数/秒t =时间，单位：秒8=步距角度，单位：度K=常数：97.73应该注意到的是：当电机的步进速率增加时，电机的反向电动势（EMF也增加。
其限制了电流，并导致可使用的输出力矩的减少。
选择适当的电机为了选择适当的电机，必须考虑几种因素。
是要求线性运动还是要求旋转运动？以下为选择一个电机时应考虑的一些基本要求的清单。
这将有助于确定是否要使用一个直线电机，还是要使用一个旋转电机。
旋转电机直线电机要求多大力矩？要求多大力？工作周期是多少？工作周期是多少？所希望的步距角是多少？所希望的步进增量是多少？步进速率或转速（RPM是多少？步进速率或行程速度是多少？双极性或单极性线圈？双极性或单极性线圈？线圈电压？线圈电压？定位力距或保持力矩要求？断电时螺杆须保持位置或可反向移动？是否有尺寸限制？尺寸限制？是否有所期望的寿命要求是多少？所期望的寿命要求是多少？工作环境温度是多少？工作环境温度是多少？滑动轴承或滚珠轴承？固定轴或贯通轴式？径向载荷和轴向载荷？驱动器的类型？驱动器的类型？交流同步电机步进电机也可在交流（AC下运行。
但是，其中一相必须通过一个适当选择的电容器而得电。
在这种情况下，电机限制为仅有一个同步速度。
例如，如果电源频率为60 赫兹，则电源有120 次反向或变更。
通过电容器通电的相位也按照偏移时间顺序而产生相同数量的变更。
电机已按相当于240步/ 秒的速率真正通电。
对于1.8 °的旋转电机，要求200个步长来完成一个旋转（200SPR。
这就成了72转/分（RPM的同步电机。
对于直线电机，所产生的线性速度取决于电机每步的分辨率。
例如，如果向0.001英寸/步的电机通60赫兹的电源，则所获得的速度为0.240英寸/秒（240步/秒乘0.001英寸/步）。
驱动器步进电机的运行需要有一些外部的电气零件。
这些零件通常有电源、逻辑程序器、开关元件和时钟脉冲源，以确定步进速率。
许多商用驱动器已经将这些零件组合成了一个整体。
一些基本的驱动器设备仅有末级功率级，而没有可以产生适当步进顺序的电子控制器。
双极性驱动方式对于具有四根引线的两相双极性电机，这是非常普遍的驱动方式。
在一个完整的驱动器/控制器中，电子元件交替地使每相电流反向。
其步进顺序见图5所示。
单极性驱动方式该驱动方式要求每相上具有一个中间抽头（6根引线）的电机。
与使每相中的电流反向不同的是，该驱动只需将电流从每相中的一个线圈转换到另一个线圈（图6）。
通过绕组的改变使电机内部的磁场转变方向。
该方案用于简单驱动，但每次仅利用了绕组的一半。
与相当的双极性电机相比，这使旋转电机产生的力矩或直线电机产生的力大约低了30%。
L/R 驱动方式这种类型的驱动也可称为恒压驱动。
大多数的这类驱动器可以配置成运行双极性或单极性步进电机。
L/R代表电感（L ）与电阻（R）之间的电气关系。
电机线圈阻抗与步进速率之比由这些参数所确定。
L/R 驱动器应将电源输出电压与电机线圈额定电压相匹配，以适应连续负载工作。
许多已经公布的电机性能曲线是以施加在电机引线上满载额定电压为基础的。
电源输出电压级别必须设置到足够高，以补偿驱动器电路内部的电压降失，以达到最佳的连续运行。
大多数步进电机的性能水平在短时工作制下可以通过增加所施加的电压来加以提高。
这通常称为“过度驱动”电机。
当过度驱动一个电机时，工作周期中必须有足够的定期断电时间（不施加电源），以防止电机温升超过允许范围。
斩波驱动方式斩波驱动方式允许步进电机在较高的速度下维持比L/R 驱动方式更大的力矩或力。
斩波驱动器是一个恒定电流驱动器，通常为双极性类型。
斩波驱动器是通过快速接通和关闭（断路）输出电源，以控制电机电流而得名的。
对于该设置，可以使用低阻抗电机线圈和最大电源电压，此时，驱动器将传递最佳性能。
作为一般原则，为获取最佳性能，电源和额定电机电压之间所推荐的比率为8:1 。
在本目录中作性能曲线时使用了8:1 的比率。
微步驱动方式许多双极性驱动器拥有微步进的功能。
微步进是以电子方式将一个整步长分成较小的步长。
例如，一个直线电机的一个步长为0.001 英寸，将其驱动到每步具有10 个微步，这样，一个微步将为0.0001 英寸。
微步有效地减少了电机的步进增量。
但是，与一个全步长的精确度相比，每个微步的精确度具有更大的百分比误差。
和全步长一样，微小步进的增量误差也是非累积的。
在大部分情况下，微步驱动的目的是为了减弱或消除步进电机的低步振动。
疲劳/ 寿命适当应用时，HSI 的直线电机可提供多达2千万次的循环，HSI 的旋转电机可提供长达25,000 小时的运行。
电机最终的疲劳和综合寿命由每个用户的具体应用情况决定。
下述定义对理解电机寿命和疲劳是重要的。
连续工作制：在额定电压下连续运行电机。
25%工作制：在L/R 驱动上以双倍的额定电压运行电机，电机通电时间大约为25%。
电机产生的输出比在额定电压下运行大约要多60%。
注意，工作周期与施加在电机上的负载无关。
寿命：直线电机的寿命为电机能在指定的负载下运动，并维持步进精确度的循环次数。
旋转电机的寿命为工作小时数。
一个周期：直线电机的一个周期包括伸出以及缩回到初始位置的整个动作。
对于如何选择适当的电机并确保其最长寿命，有一些通用的准则。
基本上，如要在一个给定的系统中确定一个步进电机的性能，最好在“现场条件”下，或在紧密接近这些条件的场合中进行最终组装测试。
由于步进电机没有电刷所产生的磨损，所以其寿命通常超过了该系统中的其它机械零件。
如果步进电机失效，则其可能与某些零件有关。
轴承和导向螺杆/ 螺母接合处通常是要经受疲劳的首要零件（在直线电机中）。
所要求的力矩或推力以及工作环境是影响这些电机零件的因素。
如果电机在其额定力矩或推力下，或接近其额定力矩或推力下运行，则其寿命将受到影响。
HSI 的测试表明电机寿命随工作负载的降低降低而呈指数增加。
一般而言，电机应设计成在其最大负载能力的40%- 60%下运行。
一些环境因素，如高湿度、暴露于苛性化学制品中、大量的污垢/ 碎片以及热量，都会影响电机的寿命。
组装中一些机械因素，如直线电机中轴的侧向负载或旋转电机中的不平衡负载等，也将对电机寿命造成不利影响。
