锅炉汽包差压式水位计的维护

合集下载

锅炉汽包差压水位计有误差原因和处理方法

锅炉汽包差压水位计有误差原因和处理方法

锅炉汽包差压水位计有误差原因和处理方法

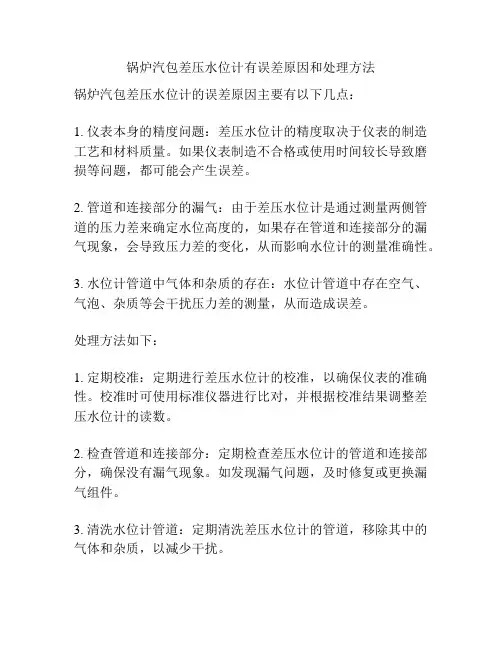

锅炉汽包差压水位计的误差原因主要有以下几点:
1. 仪表本身的精度问题:差压水位计的精度取决于仪表的制造工艺和材料质量。

如果仪表制造不合格或使用时间较长导致磨损等问题,都可能会产生误差。

2. 管道和连接部分的漏气:由于差压水位计是通过测量两侧管道的压力差来确定水位高度的,如果存在管道和连接部分的漏气现象,会导致压力差的变化,从而影响水位计的测量准确性。

3. 水位计管道中气体和杂质的存在:水位计管道中存在空气、气泡、杂质等会干扰压力差的测量,从而造成误差。

处理方法如下:
1. 定期校准:定期进行差压水位计的校准,以确保仪表的准确性。

校准时可使用标准仪器进行比对,并根据校准结果调整差压水位计的读数。

2. 检查管道和连接部分:定期检查差压水位计的管道和连接部分,确保没有漏气现象。

如发现漏气问题,及时修复或更换漏气组件。

3. 清洗水位计管道:定期清洗差压水位计的管道,移除其中的气体和杂质,以减少干扰。

4. 选择合适的水位计:根据实际需要选择合适的水位计,考虑其精度、稳定性、适用环境等因素,以确保测量的准确性。

总之,要保证锅炉汽包差压水位计的准确性,需要定期校准、检查管道和连接部分、清洗管道,并选择合适的水位计。
