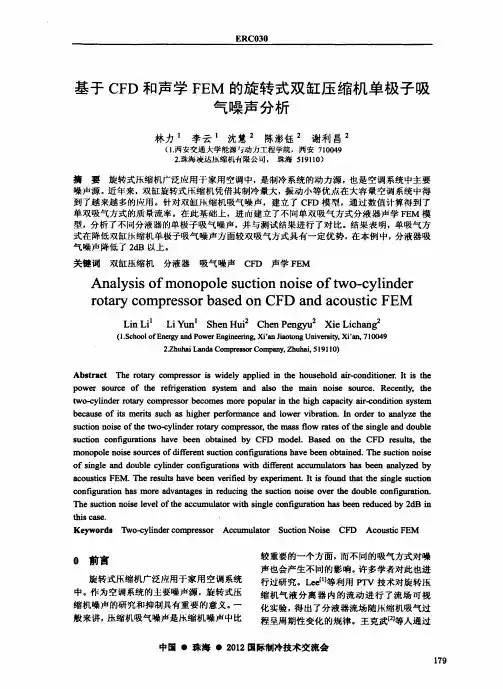

基于cfd和声学fem的旋转式双缸压缩机单极子吸气噪声分析
基于ＣＦＤ和声学ＦＥＭ的旋转式双缸压缩机单极子吸 气噪声分析林力１李云１沈慧２陈澎钰２谢利昌２１．西安交通大学能源与动力工程学院，西安７１００４９２．珠海凌达压缩机有限公司，珠海５１９１１０摘 要 旋转式压缩机广泛应用于家用空调中，是制冷系统的动力源，也是空调系统中主要噪声源。
近年来，双缸旋转式压缩机凭借其制冷量大，振动小等优点在大容量空调系统中得到了越来越多的应用。
针对双缸压缩机吸气噪声，建立了ＣＦＤ模型，通过数值计算得到了单双吸气方式的质量流率。
在此基础上，进而建立了不同单双吸气方式分液器声学ＦＥＭ模型，分析了不同分液器的单极子吸气噪声，并与测试结果进行了对比。
结果表明，单吸气方式在降低双缸压缩机单极子吸气噪声方面较双吸气方式具有一定优势，在本例中，分液器吸气噪声降低了２ｄＢ以上。
关键词 双缸压缩机；分液器 ； 吸气噪声；ＣＦＤ；声学；ＦＥＭＡｎａｌｙｓｉｓ ｏｆ ｍｏｎｏｐｏｌｅ ｓｕｃｔｉｏｎ ｎｏｉｓｅ ｏｆ ｔｗｏ－ｃｙｌｉｎｄｅｒ ｒｏｔａｒｙ ｃｏｍｐｒｅｓｓｏｒ ｂａｓｅｄ ｏｎ ＣＦＤ ａｎｄ ａｃｏｕｓｔｉｃ ＦＥＭＬｉｎ Ｌｉ１Ｌｉ Ｙｕｎ１Ｓｈｅｎ Ｈｕｉ２Ｃｈｅｎ Ｐｅｎｇｙｕ２Ｘｉｅ Ｌｉｃｈａｎｇ２１．Ｓｃｈｏｏｌ ｏｆ Ｅｎｅｒｇｙ ａｎｄ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｘｉ＇ａｎ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ， Ｘｉ＇ａｎ， ７１００４９ ２．Ｚｈｕｈａｉ Ｌａｎｄａ Ｃｏｍｐｒｅｓｓｏｒ Ｃｏｍｐａｎｙ， Ｚｈｕｈａｉ， ５１９１１０Ａｂｓｔｒａｃｔ Ｔｈｅ ｒｏｔａｒｙ ｃｏｍｐｒｅｓｓｏｒ ｉｓ ｗｉｄｅｌｙ ａｐｐｌｉｅｄ ｉｎ ｔｈｅ ｈｏｕｓｅｈｏｌｄ ａｉｒ－ｃｏｎｄｉｔｉｏｎｅｒ． Ｉｔ ｉｓ ｔｈｅ ｐｏｗｅｒ ｓｏｕｒｃｅ ｏｆ ｔｈｅ ｒｅｆｒｉｇｅｒａｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ ａｌｓｏ ｔｈｅ ｍａｉｎ ｎｏｉｓｅ ｓｏｕｒｃｅ． Ｒｅｃｅｎｔｌｙ， ｔｈｅ ｔｗｏ－ｃｙｌｉｎｄｅｒ ｒｏｔａｒｙ ｃｏｍｐｒｅｓｓｏｒ ｂｅｃｏｍｅｓ ｍｏｒｅ ｐｏｐｕｌａｒ ｉｎ ｔｈｅ ｈｉｇｈ ｃａｐａｃｉｔｙ ａｉｒ－ｃｏｎｄｉｔｉｏｎ ｓｙｓｔｅｍ ｂｅｃａｕｓｅ ｏｆ ｉｔｓ ｍｅｒｉｔｓ ｓｕｃｈ ａｓ ｈｉｇｈｅｒ ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ｌｏｗｅｒ ｖｉｂｒａｔｉｏｎ． Ｉｎ ｏｒｄｅｒ ｔｏ ａｎａｌｙｚｅ ｔｈｅ ｓｕｃｔｉｏｎ ｎｏｉｓｅ ｏｆ ｔｈｅ ｔｗｏ－ｃｙｌｉｎｄｅｒ ｒｏｔａｒｙ ｃｏｍｐｒｅｓｓｏｒ， ｔｈｅ ｍａｓｓ ｆｌｏｗ ｒａｔｅｓ ｏｆ ｔｈｅ ｓｉｎｇｌｅ ａｎｄ ｄｏｕｂｌｅ ｓｕｃｔｉｏｎ ｃｏｎｆｉｇｕｒａｔｉｏｎｓ ｈａｖｅ ｂｅｅｎ ｏｂｔａｉｎｅｄ ｂｙ ＣＦＤ ｍｏｄｅｌ． Ｂａｓｅｄ ｏｎ ｔｈｅ ＣＦＤ ｒｅｓｕｌｔｓ， ｔｈｅ ｍｏｎｏｐｏｌｅ ｎｏｉｓｅ ｓｏｕｒｃｅｓ ｏｆ ｄｉｆｆｅｒｅｎｔ ｓｕｃｔｉｏｎ ｃｏｎｆｉｇｕｒａｔｉｏｎｓ ｈａｖｅ ｂｅｅｎ ｏｂｔａｉｎｅｄ． Ｔｈｅ ｓｕｃｔｉｏｎ ｎｏｉｓｅ ｏｆ ｓｉｎｇｌｅ ａｎｄ ｄｏｕｂｌｅ ｃｙｌｉｎｄｅｒ ｃｏｎｆｉｇｕｒａｔｉｏｎｓ ｗｉｔｈ ｄｉｆｆｅｒｅｎｔ ａｃｃｕｍｕｌａｔｏｒｓ ｈａｓ ｂｅｅｎ ａｎａｌｙｚｅｄ ｂｙ ａｃｏｕｓｔｉｃｓ ＦＥＭ． Ｔｈｅ ｒｅｓｕｌｔｓ ｈａｖｅ ｂｅｅｎ ｖｅｒｉｆｉｅｄ ｂｙ ｅｘｐｅｒｉｍｅｎｔ． Ｉｔ ｉｓ ｆｏｕｎｄ ｔｈａｔ ｔｈｅ ｓｉｎｇｌｅ ｓｕｃｔｉｏｎ ｃｏｎｆｉｇｕｒａｔｉｏｎ ｈａｓ ｍｏｒｅ ａｄｖａｎｔａｇｅｓ ｉｎ ｒｅｄｕｃｉｎｇ ｔｈｅ ｓｕｃｔｉｏｎ ｎｏｉｓｅ ｏｖｅｒ ｔｈｅ ｄｏｕｂｌｅ ｃｏｎｆｉｇｕｒａｔｉｏｎ． Ｔｈｅ ｓｕｃｔｉｏｎ ｎｏｉｓｅ ｌｅｖｅｌ ｏｆ ｔｈｅ ａｃｃｕｍｕｌａｔｏｒ ｗｉｔｈ ｓｉｎｇｌｅ ｃｏｎｆｉｇｕｒａｔｉｏｎ ｈａｓ ｂｅｅｎ ｒｅｄｕｃｅｄ ｂｙ ２ｄＢ ｉｎ ｔｈｉｓ ｃａｓｅ．Ｋｅｙｗｏｒｄｓ Ｔｗｏ－ｃｙｌｉｎｄｅｒ ｃｏｍｐｒｅｓｓｏｒ ；Ａｃｃｕｍｕｌａｔｏｒ ；Ｓｕｃｔｉｏｎ Ｎｏｉｓｅ ； ＣＦＤ ；Ａｃｏｎｓｔｉｃ ；ＦＥＭ。
自激振动
自激振动原理简介自激振动 self-excited oscillation 由静能源的能量产生的持续而稳定的周期振动[1]。
在振幅小的期间，振动能量可平均地得到补充；在振幅增大期间，耗散的能量组成，被包含在振动系统中，此时补充的能量与耗散的能量达到平衡而接近一定振幅的振动。
心脏的搏动、颤抖、性周期等一些在生物中所看到的周期现象，有许多是自激振动。
详细内容自激振动系统为能把固定方向的运动变为往复运动（振动）的装置，它由三部分组成：①能源，用以供给自激振动中的能量消耗；②振动系统；③具有反馈特性的控制和调节系统。
振动系统和控制系统间的联系,有纯机械的联系,也有力学的或物理特性的联系。
分析自激振动时，必须研究这种联系和反馈过程，才能更好地了解自激振动的特性，提出改进措施。
自激振动的稳定状态由能量平衡确定，即从能源送入振动系统的能量等于系统所消耗的能量。
在这一点上可分为两种情形：如果自激振动的频率是给定的，那么能量平衡的条件就确定自激振动的稳定振幅；如果自激振动的振幅是给定的，那么能量平衡的条件就确定自激振动的频率。
自激励分类自激励分为软自激和硬自激两种。
在前一种场合,系统从静止状态独立地起振。
在后一种场合，为了激励系统，需要给予一定量的起始推力。
自激振动在许多情况下用到负阻的概念。
这个概念和相位关系联系着。
在普通情况下（正阻），电压与电流（或力与速度）同相。
正阻是能量的消耗者。
如果在系统的某一元件上发现电压与电流反相，那么这个元件就可能是振动的源泉，这个元件就是负阻。
自激振动系统分成近似正弦系统和张弛振动系统两类。
第一类的特征是自激振动的波形近似于正弦曲线。
第二类是显著的非正弦波形有时甚至是断裂波形。
在张弛系统里，阀的作用由储能器的两个能量值间的落差表达出来；在一个量值上阀打开，而在另一个量值上关闭。
对自激振动的实际研究必须解决两个基本问题：如果自激振动是需要的，就要研究如何得到所需频率，功率和波形的振动；如果自激振动是有害的，就要研究如何设法消除它。
基于三种亚格子模型的空腔振荡流动计算
基于三种亚格子模型的空腔振荡流动计算白海涛;赖焕新【摘要】使用三种亚格子应力模型,对长深比(L/D)为5的三维矩形开式空腔的可压缩流体进行大涡模拟计算.研究得到的空腔自激振荡频率与Rossiter公式计算结果和实验结果吻合良好,结果显示振荡能量主要集中在较低频率区域,压力幅值主要出现在前三阶模态.Dynamic Smagorinsky-Lilly (DSM)模型在空腔前后壁面附近区域的脉动强度分布比Smagorinsky-Lily(SM)模型更为接近实验值,Wall Adapting Local Eddy Viscosity(WALE)模型的脉动强度分布与实验值最为接近.由空腔底部监测点声压级分布及声压频谱图可以看出:WALE模型性能最佳,DSM模型结果也与实验结果相符合,SM模型的预测性能略差.【期刊名称】《华东理工大学学报（自然科学版）》【年(卷),期】2016(042)001【总页数】7页(P125-131)【关键词】开式空腔;自激振荡;大涡模拟;亚格子应力模型;气动噪声【作者】白海涛;赖焕新【作者单位】华东理工大学承压系统与安全教育部重点实验室,上海200237;华东理工大学承压系统与安全教育部重点实验室,上海200237【正文语种】中文【中图分类】O353.4流体流过物体表面的空腔或缺口时，由于腔外剪切流与腔内流动的相互作用，会出现自激振荡现象，同时出现剧烈的压力、速度脉动，并辐射产生强烈的噪声，该物理现象称为空腔自激振荡。
空腔自激振荡现象广泛存在于飞行器的起落架舱、武器舱及燃烧室等部位，是典型的声-涡干涉、非定常流和流体动力不稳定问题。
从20世纪50年代开始，人们对空腔自激振荡流动特性做了大量研究。
关于开式空腔自激振荡物理机制，虽然有多种解释，但最被人们接受的是Rossiter［1］提出的空腔流声共振反馈模型并给出了预估振荡频率的半经验公式，该公式在一定精度范围内能够较为准确地预测空腔流激振荡的峰值频率，成为评价数值模拟结果的重要标准。
【国家自然科学基金】_自激振荡_基金支持热词逐年推荐_【万方软件创新助手】_20140730
2011年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
2011年 科研热词 自激振荡 高次谐波 高增益放大 高增益 高功率微波 高功率固体激光装置 驻波 非线性效应 非线性因素 非线性光学 非线性 陀螺 阀门黏滞 闭环测试 闭环控制 转换效率 超精细光谱 芯片冷却 节约能源 自激驱动 自动增益 结构设计 结构优选 简并四波混频 硅微机械陀螺 相位偏差 现场可编程门阵列 环空吸入 热声学 激光技术 波形失真 正交试验 模式控制 数字化电路 数值模拟 振荡诊断 微波器件 平均法 岩石破碎 射流钻井 射流破岩 实验 大涡模拟 声学特性 同位素检测 发动机 rijke管 推荐指数 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
科研热词 自激振荡 数值模拟 频率 起振 自激振荡射流 腔长 脉冲射流 研究成果 矩形腔体 瓦斯 热声 火焰稳定器 激波 湿蒸汽 流场模拟 泵压 模态耦合 极限环 松软煤层 摩擦 应用领域 大涡模拟 噪声研究 动力效应 凹槽 凝结 rijke管
推荐指数 4 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2012年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
基于VOF模型的自激振荡型喷嘴CFD仿真
基于VOF模型的自激振荡型喷嘴CFD仿真
张正付;王俊伟;鲍峰
【期刊名称】《机电工程技术》
【年(卷),期】2012(041)002
【摘要】普通喷嘴喷出的水柱是直线型的,在普通喷嘴中加入倒U型和三角形结构,就能够使得喷嘴喷出来的水柱呈现振荡形式.利用多相流VOF (Volume of Fluid)模型模拟内建振荡结构的喷嘴的喷射流动过程,CFD仿真结果显示,喷嘴喷射的水柱呈现上下摆动的状态,和真实情况相吻合.
【总页数】2页(P21-22)
【作者】张正付;王俊伟;鲍峰
【作者单位】厦门大学物理与机电工程学院,福建厦门 361005;厦门大学物理与机电工程学院,福建厦门 361005;厦门大学物理与机电工程学院,福建厦门 361005【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.基于数值模拟的流线收敛型喷嘴内流场动力特性研究 [J], 严程程;周谋昭
2.基于数值模拟的流线收敛型喷嘴内流场动力特性研究 [J], 严程程;周谋昭;;
3.埙型结构喷嘴自激振荡脉冲空化射流的数值模拟 [J], 戚美;王立夫;陈庆光;张永超;赵见龙;鞠永恒
4.自激振荡型气动喷嘴的实验及数值模拟研究 [J], 胡建军; 潘哲哲; 杨子文; 姚静
5.基于自激振荡脉冲效应的雾化喷嘴出口流道空化特性研究 [J], 汪朝晖;胡亚男;廖振方;高全杰;陈思
因版权原因，仅展示原文概要，查看原文内容请购买。
流声耦合、振荡涡流场、声散射调制、水声学、气动声学
流声耦合、振荡涡流场、声散射调制、水声学、气动声学《流声耦合与振荡涡流场》1. 引言在水声学和气动声学领域，流声耦合和振荡涡流场是两个重要且密切相关的概念。
本文将从简单到复杂，由浅入深地探讨这两个主题，以便读者能够更深入地理解它们所涉及的物理现象和数学模型。
2. 流声耦合流声耦合是指流体动力学与声学波动之间的相互作用。
在水声学中，流体的运动状态会对声波的传播和散射产生影响，而这种相互作用又会导致声场对流场的反作用。
在气动声学中，同样存在着流声耦合的现象，例如飞机机翼边缘产生的空气涡流会影响机身上的声场分布。
流声耦合的研究对于理解水下噪声的来源和传播、飞机噪音的控制等问题具有重要意义。
3. 振荡涡流场振荡涡流场是一种流体力学中常见的复杂流动现象，它产生于流体运动过程中的湍流区域，具有不稳定振荡的特点。
在水声学中，振荡涡流场会对声波的散射和调制产生影响，从而影响声场的分布和传播特性。
而在气动声学中，振荡涡流场对飞机、汽车等载体产生的噪音也具有重要影响。
理解和控制振荡涡流场对于降低水下噪音、飞机噪音等具有积极意义。
4. 声散射调制声散射调制是指声波在经过流动介质时，由于介质的运动状态不同而导致声波的散射和调制现象。
在水声学中，声散射调制是海洋水体中生物和地形等不均匀结构对声波传播的影响，它导致了水下声场的非均匀性和复杂性；在气动声学中，声散射调制则是风场和地形等环境对声波传播的影响，也会导致飞机、汽车等噪音的复杂特性。
理解声散射调制对于提高水下信号传输的稳定性和飞机噪音控制具有重要意义。
5. 个人观点和理解作为水声学和气动声学领域的研究者，我深知流声耦合和振荡涡流场对于声学波动的影响是复杂而重要的。
通过深入研究和实验，我发现流声耦合和振荡涡流场不仅对水下噪声和飞机噪音产生重要影响，也为我们提供了理解和控制这些噪音的新途径。
在未来的研究中，我将继续深入探讨这些现象，并寻求更有效的降噪和控制方法。
6. 总结与回顾本文从水声学和气动声学的角度，对流声耦合和振荡涡流场进行了全面评估，并探讨了声散射调制现象。
基于CFD的气动噪声数值模拟的开题报告
基于CFD的气动噪声数值模拟的开题报告一、选题背景及意义随着航空、汽车、轨道交通等运输工具的不断发展，气动噪声日益成为一个重要的研究领域。
目前，气动噪声的研究主要依靠实验和数值模拟。
虽然实验方法可以获得高精度的数据，但是其过程繁琐、费用昂贵，并且在某些情况下取得数据不完全准确。
而数值模拟可以通过计算机模拟气动流场，预测出运动物体产生的气动噪声，具有成本低、速度快、效果好等优点，因此受到越来越多研究者的关注。
本研究重点研究基于CFD（Computational Fluid Dynamics）的气动噪声数值模拟方法，该方法通过对气体流动的数值模拟，实现气动噪声预测。
研究的意义在于提高气动噪声预测的准确度，为航空、汽车、轨道交通等工业领域提供更好的气动噪声控制方案。
二、研究内容1. 就目前市场的主流数值模拟软件进行分析与比较，并选择合适的数值模拟软件作为研究工具；2. 建立数学模型，设计求解过程，对于气体在流动过程中的涡旋、湍流等复杂行为特征进行描述，并将气体流动的动力学特征与气动噪声的物理机制相结合，从而预测气动噪声的分布规律；3. 针对航空、汽车、轨道交通等运输工具产生的气动噪声进行数值模拟，对气动噪声的产生机理、传播特点及控制手段等作出分析；4. 综合实验验证，在不同流场条件下，对数值预测结果与实验数据的比较，提高数值模拟的准确性，为分析预测气动噪声提供参考。
三、研究方法和技术路线1. 分析目前市场主流的数值模拟软件进行比较，选择合适的数值模拟软件作为研究工具；2. 建立数学模型并进行网格划分，利用有限体积法或有限元法等数值方法求解气体的流动学问题，将求解的结果反映到气动噪声的产生机理以及传播特点中；3. 运用数值模拟软件，对不同流量条件下的气动噪声进行数值模拟，得出气动噪声的预测结果；4. 利用激振试验等实验方法，对数值模拟结果进行验证，提高数值模拟的准确性；5. 对气动噪声数值模拟方法进行总结、分析和综合，结合实验结果，为航空、汽车、轨道交通等运输工具提供气动噪声控制手段。
气动声学和流动噪声发展综述:致初学者
气动声学和流动噪声发展综述：致初学者
钟思阳;黄迅
【期刊名称】《空气动力学学报》
【年(卷),期】2018(036)003
【摘要】本文面向初学者介绍气动声学和流动噪声研究的过去和现况,以声比拟为主要线索展开讨论,澄清了一些常见概念和误区,并解释了代表性问题的气动发声机制,兼顾评述了计算方法和实验技术,最后展望了未来可能有所发展的研究方向.【总页数】9页(P363-371)
【作者】钟思阳;黄迅
【作者单位】香港科技大学机械及航空航天工程系,中国香港;北京大学工学院航空航天工程系湍流与复杂系统国家重点实验室,北京 100871
【正文语种】中文
【中图分类】O427.4;V211.3
【相关文献】
1.气动-声学风洞热交换器的气动噪声 [J], 李启良;杨志刚;赵兰萍
2.基于FW-H声学模型的飞机机体气动噪声仿真 [J], 王洪涛;邵斌;王观虎;厉东;袁俊山;孙从功
3.基于CFD和声学风洞的某SUV整车气动噪声性能提升 [J], 黄勇; 黄祚华; 姚璐; 王小碧; 翁文同
4.电子器件散热风扇气动噪声管道声学模态截止控制技术 [J], 孙宗翰; 田杰; 张效溥; 欧阳华
5.基于声学有限元的柴油机增压器压气机气动噪声研究 [J], 刘扬;刘晨;陈世凡;申华
因版权原因，仅展示原文概要，查看原文内容请购买。
计算气动声学
计算气动声学气动声学是研究空气流动产生的声音以及其传播、辐射和控制的学科。
它在飞行器、汽车、建筑物、风电等领域具有广泛的应用。
本文将从气动声学的基本原理、计算方法和应用领域等方面进行探讨。
一、气动声学的基本原理气动声学的基本原理是通过数学模型和物理理论来描述和分析空气流动产生的声音。
声音的产生主要与空气流动的速度、压力和密度等因素有关。
当空气流经物体或障碍物时，会引起空气的振动，进而产生声波。
声波的传播和辐射特性与流动的速度、频率、声源的形状和材料的性质等因素密切相关。
二、气动声学的计算方法为了准确计算气动声学问题，研究人员采用了多种计算方法。
其中，有限元方法、边界元方法和声学有限差分法等是常用的数值计算方法。
这些方法可以通过离散化物体、流场和声场等参数，利用计算机进行模拟计算，从而得到声场的分布、声压级等信息。
三、气动声学的应用领域气动声学在飞行器设计中起着重要的作用。
通过分析飞机在高速飞行过程中产生的气动噪声，可以改进飞机的结构设计，降低噪声水平。
此外，气动声学还广泛应用于汽车噪声控制、建筑物隔音设计、风电噪声减排等领域。
通过合理的声学设计和控制手段，可以提高人们的生活质量和工作环境。
四、气动声学的挑战与发展尽管气动声学已经取得了许多重要的成果，但仍存在一些挑战和问题。
例如，高速飞行器和高速列车等复杂工程系统的气动噪声问题仍然难以解决。
此外，气动声学在计算方法和理论模型上还需要进一步的研究和改进。
未来，研究人员需要加强合作，不断推动气动声学领域的发展。
总结：气动声学作为研究空气流动产生的声音的学科，对于改善人们的生活和工作环境具有重要的意义。
通过深入研究气动声学的基本原理、计算方法和应用领域，可以为飞行器、汽车、建筑物等领域的噪声控制提供有效的解决方案。
尽管气动声学面临一些挑战和问题，但相信通过不断的努力和研究，气动声学将会取得更大的发展和进步。
超声速空腔流激振荡与声学特性研究
第25卷第7期2010年7月航空动力学报Journal of Aerospace PowerVo l.25No.7Jul.2010文章编号:1000 8055(2010)07 1567 06超声速空腔流激振荡与声学特性研究杨党国,范召林,李建强,蒋卫民,田 军(中国空气动力研究与发展中心高速空气动力研究所,绵阳621000)摘 要:基于高速风洞试验研究了超声速时空腔流激振荡与声学特性.试验马赫数为1.5,基于每米的雷诺数为2.26 107,来流边界层厚度为0.024m,试验空腔长深比分别为15,12和6.结果表明:空腔内形成的剪切层与腔后壁相撞诱发腔内较强烈噪声,噪声从腔后缘向腔前缘传播时受到腔内流动的干扰,故同频率下腔后缘处的声压均高于腔前中部区域的声压.闭式和过渡式空腔长深比较大,剪切层与腔底面相撞在腔内形成的压缩波或激波,干扰了从腔内声波反馈回路、限制了流激振荡的形成,故腔内未出现明显的声压峰值激振频率;开式空腔长深比较小,剪切层直接跨过空腔中部与腔后壁相撞,产生的噪声向腔前缘传播,腔内形成流激振荡,并出现多个声压峰值激振频率.关 键 词:空腔;流激振荡;声学特性;超声速;声压级;声压频谱中图分类号:V 231 3 文献标识码:A收稿日期:2009 05 29;修订日期:2010 01 26基金项目:气动预研重点基金(6140516)作者简介:杨党国(1980-),男,陕西武功人,助理研究员,博士生,研究方向:气动声学与流动控制.Cavity flow oscillations and aeroacoustic characteristicsat supersonic speedsYA NG Dang guo,FAN Zhao lin,LI Jian qiang,JIANG Wei min,TIAN Jun(H igh Speed Aerodynam ics Institute,China Aerodynamics Research and Development Center,M ianyang 621000,China)Abstract:Cavity flow oscillations and aeroaco ustic characteristics at supersonic speeds w ere investig ated based on flow fields o f three types of cavity flow.T he data presented her e in w as obtained over M ach number of 1.5at a Rey no lds number of 2.26 107per m eter w ith a boundary layer thickness o f approx im ately 0.024m.T he length to depth r atios of the cavi ties w ere 15,12and 6,respectively.The results indicate that the intense noise resulted from imping em ent of shear layer and the cav ity rear face occurs in the cavities.Sound pressur e level (SPL)in the reg io n upstream of the cavity r ear face is more than that in the r eg io n dow nstream of the cav ity front face and in the middle of the cavity.The com pressible or sho ck w aves induced by imping em ent of shear lay er and the cavity floor disturb the so und feedback mechanism from the cavity rear face to the fro nt face at supersonic speeds,causing self sustained flow oscillatio ns and peak frequencies of the cav ity to ne inside cavities fo r tran sitional and closed cav ities w ith larg e leng th depth r atios.H ow ever,the shear layer br idges the open cavity ,w hich has no influence o n the m echanism.The self sustained flow o scilla tions and som e peak frequencies o ccur inside the open cavity.Key words:cavity;flow oscillatio n;aero acoustic characteristics;supersonic speeds;sound pressure level (SPL);sound pressure frequency spectrum (SPFS)航 空 动 力 学 报第25卷绕空腔流动普遍存在于航空航天领域,如物体表面的切口、凹槽、燃烧室、飞机起落架舱及武器舱等.超声速气流流过空腔,当满足一定的空气动力学条件和几何条件时,由于腔外剪切流与腔内流动的相互作用,流动可能出现自持振荡,出现压力、速度等剧烈脉动,并产生强烈的噪声.已有研究表明腔内脉动声压级可达170dB,易引起腔内的安装装置及电子控制元件的结构振动和疲劳损坏[1].另空腔流动本身涉及了流体力学中的许多基本的前沿问题,如非定常流、涡动力学、流体动力不稳定性、自由剪切层内的膨胀波、激波/激波相互干扰,声与流动的相互作用和振荡抑制措施等,故其已成为空气动力学界的一个研究热点.从50年代起,国外就有人对空腔流动特性进行了大量的试验研究,80年代以来,以数值模拟求解Navier Stokes(N S)方程来研究空腔流动特性的文章也日趋增加[2].由于空腔流动类型主要受其长深比(L/D)的影响,文献[3 4]依据不同L/D下腔内的静态压力分布将空腔流动大致可分为三种流动类型,即闭式流动(L/D>13)、过渡式流动(10L/D13)和开式流动(L/D<10).国外也在空腔动态特性及流动显示方面做了一些研究[5 8].另外空腔其他几何参数如宽深比W/D、来流参数如马赫数M a等不但对空腔的流动类型、静态流动特性,而且对其非定常流动特性也有一定的影响[9].国内对空腔非定常流动特性的研究起步较晚,仅有的一些研究多集中在小尺寸空腔的数值模拟方面[10 12],空腔绕流声学特性的相关试验文献较少,中国空气动力研究与发展中心高速空气动力研究所对空腔静态、动态流动特性进行过试验研究[13 15].因此,本文对超声速空腔绕流流激振荡与声学特性进行了较为详细地分析.1 风洞试验介绍1.1 试验模型与条件试验模型长度(L)为150m m,宽度(W)为55 m m,深度(D)为10m m,试验中模型被安装在风洞侧壁上(见图1),动态压力测点布置在空腔底面的中心线上(见图2).在腔后部添加不同长度的矩形块来改变空腔L/D,试验迎角、侧滑角和滚转角均为0!.空腔L/D分别为15,12和6,试验马赫数Ma为1.5,基于每米的雷诺数为2 26 107,在空腔前缘的洞壁上贴有一条宽为0.003m的粗糙带,以便获得在空腔前缘获得湍流边界层,采用测压耙测得试验中速度边界层厚度为0024m.图1 空腔模型风洞试验照片Fig.1 P ho tog raph of the cavity in wind tunnel test图2 试验模型上的测压点分布F ig.2 Pressure tap dist ributions on test model1.2 试验设备与仪器中国空气动力研究与发展中心高速空气动力研究所的FL 21风洞.风洞试验段横截面为0.6m 0.6m,试验段长度为1.775m,试验运行马赫数范围为0.3~ 4.0,跨声速时试验段上下为开孔壁,两侧为实壁,超声速时四壁均为实壁.动态压力传感器作用是测量测点的脉动压力信号,其是Endev co公司的型号为8514 10的压阻式传感器,量程约为68kPa,固有频率约为200kH z,灵敏度约为4.35 10-3mV/Pa.2 声学数据处理数据分析的上限截止频率为1 104H z,频域分辨率为4.88H z,样本长度为1024,取32个样本作总体平均以减小随机误差.同时,为了减少因在时域截断信号而在频域产生的渗漏误差,数据处理时加了海宁窗,并修正了加窗对声压频谱1568第7期杨党国等:超声速空腔流激振荡与声学特性研究密度幅值的影响.试验中信号调节放大系统选用了0.1H z 高通滤波,对信号进行了预处理,即去除了信号中的直流成份.声压级SPL(L sp )反映接收点压力脉动的强弱特性;D sp 为应用快速傅里叶变换计算得到的脉动压力功率谱密度函数(PSD),描述脉动压力能量随频率的分布;声压频谱SPFS(F sp )反映接收点脉动压力能量的频域特性.计算公式分别如下:L sp =10lg p ∀2p 2ref(1)D sp =lim f #01 flim T #∃1T%Tp 2(t,f , f )d t (2)F sp =10lgD spp 2ref(3)其中f 是指测量点的压力脉动的频率; f 是指用于分析脉动压力频域特性的频率区间;T 是数据的采用时间;p ∀是脉动压力的均方根值,其是通过将功率谱密度函数P(f )在接收点压力脉动频率分析范围内积分后开方求得的;p ref 为基准声压,对于空气其值为20 Pa.3 试验结果分析3.1 闭式空腔声学特性超声速来流流经闭式空腔(L /D =15),在空腔前缘因通道面积增大,气流向腔内扩张加速,形成膨胀波、流动产生分离,诱发的剪切层流入腔内后在空腔中部撞击空腔底面,并因气流方向偏折形成一道斜激波;随后剪切层附着空腔底面流过中部,在空腔后壁前移出空腔时,因遇到空腔后壁阻碍受到压缩后气流方向发生改变,又形成一道斜激波;气流在空腔前壁后和后壁前的区域发生分离,诱发了空腔前缘处和后缘处分别出现了涡旋(见图3(a)的压力等值线与流线图).气流流经空腔前壁后向腔内膨胀导致声压稍微降低,而后在0.05 X /L <0.4范围内迅速递增,因受剪切层撞击空腔底面形成的激波的影响约在X /L =0.4处声压开始缓慢下降,在两道激波之间声压沿流动方向逐渐降低,受剪切层移出空腔形成的激波影响约在X /L =0.7处声压级又迅速增加至后壁最大值(见图3(b)的腔内声压级分布).超声速闭式空腔绕流,腔内流场结构较复杂,包括膨胀波与激波、激波与激波、激波与剪切层的干扰,而且剪切层撞击空腔底面和移出空腔时在腔内形成的两道激波,阻碍了因剪切层与腔后壁相撞产生的噪声从腔后缘向前缘的传播,腔内的声波反馈回路受到限制,故腔内未形成流动自激振荡,腔内三个不同测点处都未出现噪声声压峰值激振频率,且噪声声压随频率增大而降低,但闭式空腔内的噪声能量仍然较大(见图3(c));测点1(X /L =0.12)处于腔前壁和第一道激波之间,离噪声主要产生区域最远,故同频率下声压级最低且衰减最快;第2个测点(X /L =0.62)处于两道激波之间,故受剪切层影响和腔后壁噪声的影响图3 闭式空腔内声学特性F ig.3 A er oacoustics inside closed cav ities1569航 空 动 力 学 报第25卷较小,其声压随离散频率变化基本不变;而第3个测点(X /L =0.95)在腔后壁附近,处于噪声产生区域,故在相同离散频率下声压最高.3.2 过渡式空腔马赫数为1.5时过渡式空腔流动(L /D =12)的流场结构、声压级分布及声压频率特性分别如图4所示.超声速来流剪切层流经过渡式空腔,气流在空腔前缘同样向腔内扩张,在腔前壁处形成膨胀波,导致前缘处声压级也有略微降低;且过渡式空腔深度相对较小,因腔前壁后的流动分离形成的剪切层,在空腔中部撞击腔底面后随即转过方向、偏离腔底面,导致在空腔中部气流受到压缩,图4 过渡式空腔声学特性Fig.4 A ero aco ustics inside transitio na l cavit ies并产生压缩波或激波;随后剪切层继续流过空腔,在腔后壁前流动再次发生分离,一部分气流与腔后壁相撞向腔壁面运动,并产生了较强烈的噪声,另一部分气流移出空腔;在空腔内形成了两个涡且相互连通(见图4(a)).从图4(b)可知,腔内声压级在腔前缘处有略微降低,随后逐渐增大到后壁的最大值,且在空腔中部(0.4 X /L 0.8)因剪切层的作用声压级增加较缓慢.超声速来流剪切层流经过渡式空腔,在腔中部气流受到压缩,形成的压缩波或激波限制了因剪切层与腔后壁相撞产生的噪声从腔后缘向腔前缘的传播,腔内流动自激振荡和声波反馈回路受到干扰,因此在腔内3个测点处几乎未出现声压峰值激振频率,但腔内仍存在较高声压级,说明腔内噪声较为强烈.测点1(X /L =0.12)处因声波反馈回路受到限制,同频率下的声压级最低,但随频率增大衰减的速度最大;测点2(X /L =0.62)因受激波影响,同频率下声压级较测点1大、较测点3(X /L =0.95)小;空腔后部测点3因与腔后壁最近,处于腔内主要噪声产生区域,故受到噪声影响最大,因此同频率下的声压最高.3.3 开式空腔声学特性图5给出了马赫数为1.5时L /D =6的开式空腔绕流的流场结构、声压级分布及声压频谱特性.图5(a)是计算获得的空腔流场结构,可看出超声速来流流经开式空腔,因空腔深度较大,气流在空腔上方形成的剪切层在空腔前缘处不在向腔内扩张,而是受到压缩,并诱导产生压缩波,气流压缩减速,随后剪切层径直流过空腔中部同腔后壁相撞,在腔后缘处产生压缩波或激波;空腔上方形成的剪切层没有触及腔底面,直接跨过腔中部与后壁相撞,腔内形成了相对较为稳定的流动区域,腔前半部分的低压和后半部分的高压通过腔内的涡相互连通.由于超声速来流在腔前壁受到压缩后,形成的剪切层直接跨过空腔中部与后壁相撞的流动特点,在0 X /L <0.2范围内声压级沿来流方向略微降低,而后在0.2 X /L 1.0范围内单调递增至腔后壁处的最大值,如图5(b)所示.因剪切层与腔后壁相撞,在腔后缘处产生了较强烈的噪声,声压级约为165dB;产生的噪声从腔后缘经腔内部向腔前缘传播,与腔前壁相撞后又激发新的剪切层沿流动方向向腔后壁运动,当剪切层受激发的频率与声波反馈频率满足一定相位条件时,便在腔内形成流动自激振荡,腔内出现多个噪声声1570第7期杨党国等:超声速空腔流激振荡与声学特性研究压峰值激振频率(见图5(c)).由于腔内流动受剪切层和腔外流影响较小,故腔前部、中部及后部不同测点处的声压频谱特性变化趋势类似,声压峰值频率基本相同,但因离噪声源距离不同,噪声声压量值存在差别,腔后缘处噪声较为强烈.图5 开式空腔内声学特性F ig.5 A ero acoust ics inside open cav ities4 结 论本文研究了超声速时三种类型空腔(闭式、过渡式与开式空腔)流激振荡形成、噪声产生的机理与声学特性.结果表明,超声速时三种类型空腔内存在较强烈的噪声,主要是由腔内形成的剪切层与腔后壁相撞诱发.噪声从腔后缘向腔前缘传播时受到腔内流动特性的干扰,故同频率下腔后缘处的声压均高于腔前中部区域的声压;闭式和过渡式空腔长深比较大,剪切层与腔底面相撞形成的压缩波或激波,干扰了从腔后缘到腔前缘的声波反馈回路,阻碍了噪声的传播、限制了流激振荡的形成,导致腔内未出现明显的声压峰值激振频率;而开式空腔长深比较小,剪切层直接跨过腔前中部与腔后壁相撞,因撞击产生的强烈噪声通过腔内部向腔前缘传播,腔内形成了流动自激振荡,并出现多个声压峰值激振频率.总之,超声速时空腔内流动较复杂,存在较强烈的噪声,且开式空腔内还出现流动自激振荡,故空腔噪声抑制技术将是下一步的研究重点.参考文献:[1] H eller H H,Bliss D B.Aerodynam ically induced pressu reoscillations in cavities[R].Phys ical M echanism s and S up pres sion Concepts ,AFFDL TR 74 133,1975.[2] Bartel H W,M cavoy J M.Cavity oscillation in cruise m issile carrier aircraft[R].AFW AL T R 81 3036,1981.[3] Kung M C.A study of transonic rectan gular cavity of varying dim ens ion s[R].AIAA Paper 1999 1909,1999.[4] Shieh C M ,M orris P J.C om parison of tw o an d three dimen sional turb ulen t cavity flow s [R].AIAA Pap er 2001 0511,2001.[5] Abrabam J.An experimen tal study of open cavity flow s atlow s ubsonic s peeds[R].AIAA Paper 2002 0280,2002.[6] Hamed A,Bas u D,Das K.Detach ed eddy s imulations ofsupersonic flow over cavity [R ].AIAA Paper 2003 549,2003.[7] Hamed A,Das K,Basu D.Num erical simu lations of fluidiccontrol for transonic cavity flow s [R ].AIAA 2004 429,2004.[8] Claren ce W R,Vejapong J.C avity flow control s imulationsan d experiments [R].AIAA 2005 0292,2005.[9] T racy M B,Plentovich E B.Characteriz ation of cavity flowfields us ing p ress ure data obtain ed in the lan gley 0.3 m e ter trans onic cryogenic tunnel[R].NAS A T M 4436.1993.[10] 罗柏华.二维高亚声速空腔流激振荡的数值模拟研究[J].空气动力学学报,2002,20(1):84 88.LUO Baihua.Numerical simu lation of 2D high subs onic cavity flow oscillation [J].Acta Aerodyn amic Sinica,2002,20(1):84 88.(in Chin ese)[11] 侯中喜,夏刚,秦子增.三维超声速开式空腔振荡特性研究[J].国防科学技术大学学报,2004,26(6):1 4.H OU Zhongxi,XIA Gang,QIN Ziz eng.T he numerical a1571航 空 动 力 学 报第25卷nalysis of oscillatory ch aracteristics in3D supersonic opencavity[J].Journal of National Un iversity of Defens eTechn ology,2004,26(6):1 4.(in Chinese)[12] 李晓东,刘靖东,高军辉.空腔流激振荡发声的数值模拟研究[J].力学学报,2006,38(5):599 604.LI Xiaodong,LIU Jingdong,GAO Junh ui.Numerical s imulation of flow indu ced oscillation and sound generation in acavity[J].Ch ines e J ou rnal of T heoretical and Applied M echanics,2006,38(5):599 604.(in Chinese)[13] 杨党国,李建强,罗新福,等.弹穴流动特性高速风洞试验研究[J].实验流体力学,2006,20(4):33 39.YANG Dangguo,LI Jianqiang,LU O Xin fu,et al.In vestigation on flow ing characteristics of th e internal w eaponcavity in w ind tun nel[J].Chinese Journal of Exp erimentsin Fluid M echan ics,2006,20(4):33 39.(in Ch ines e) [14] 杨党国,范召林,李建强,等.弹舱流动特性数值模拟及风洞试验研究[J].空气动力学学报,2008,27(3):378 383.YANG Danggu o,FAN Zh aolin,L I Jianqiang,et al.Studieson flow ch aracteristics of cavity by numerical simulationan d w ind tunn el test[J].Acta Aerodynamic Sinica,2008,27(3):378 383.(in Chin ese)[15] 杨党国.内埋式武器弹舱流动特性研究[D].绵阳:中国空气动力研究与发展中心,2006.YANG Dangguo.Investigation on flow characteristics ofthe internal w eapon cavity[D].M ianyang:Chin a Aerodynam ics Research an d Development Center,2006.(in Chines e)1572。
气动噪声仿真原理
气动噪声仿真原理
气动噪声仿真原理主要基于流体力学和声学的理论。
气动噪声一般是指由气流直接产生的振幅和频率杂乱、统计上无规则的声音。
它的发生原因有很多，如气体内部的脉动质量源、作用力的空间梯度和应力张量的变化等都可以产生气动噪声。
在气动噪声的仿真中，常用的方法包括直接数值模拟(DNS)和混合方法。
1.直接数值模拟(DNS)：这种方法直接求解非定常可压缩N-S方程,以获得气动声学的波动现象。
然而，由于声波属于小扰动尺度，湍流能量远远大于声能量，这就要求流场空间离散和时间离散尺度可以分辨流场最小涡的脉动程度，对计算机硬件要求极其严苛，因此在实际应用中存在困难。
2.混合方法：这种方法的基本假设是流场的非定常脉动将产生声波的传播，但声波的传播过程对流场没有影响。
通过两步走的方式实现气动声学问题从流体问题中解耦：第一步是进行流场非定常计算；第二步是从流场非定常解中提取声源及声传播分析。
在具体仿真过程中，流场计算控制方程通常采用rng-湍流模型。
此外,还需要考虑气动噪声的宽频特性，因为噪声的能量是连续分布在宽频范围内的。
以上内容仅供参考，建议查阅气动噪声仿真相关的专业书籍或咨询该领域专家以获取更准确的信息。
计算气动声学
计算气动声学计算气动声学是一门研究空气流动引起的声波传播和振动的学科。
它在航空航天、汽车工程、建筑设计等领域都有广泛的应用。
本文将从理论基础、计算方法和应用实例三个方面介绍计算气动声学的相关内容。
一、理论基础计算气动声学的理论基础主要包括流体力学和声学两个方面。
流体力学研究气体或液体在外力作用下的运动规律，其中包括了空气流动的描述和分析。
声学研究声波在介质中传播的规律，其中包括了声波的发生、传播、衰减等特性。
计算气动声学通过结合流体力学和声学理论，分析空气流动对声波产生的影响。
二、计算方法计算气动声学的方法主要包括数值模拟和实验测量两种。
数值模拟利用计算机对空气流动和声波传播进行数值求解，其中包括了有限元方法、有限差分方法等。
实验测量通过在实际环境中布置传感器和测量设备，对空气流动和声波进行实时监测和记录。
数值模拟和实验测量相互结合，可以得到更准确的结果。
三、应用实例计算气动声学在不同领域都有广泛的应用。
在航空航天领域，计算气动声学可以用于飞机和导弹的气动噪声分析和控制，提高飞行器的安全性和舒适性。
在汽车工程领域，计算气动声学可以用于汽车外形设计和发动机噪声控制，提高汽车的燃油效率和驾驶舒适性。
在建筑设计领域，计算气动声学可以用于建筑物外墙和窗户的隔声设计，提高建筑物内部的舒适性和安静度。
计算气动声学是一门重要的学科，它研究空气流动引起的声波传播和振动。
通过理论基础的学习和计算方法的运用，可以对空气流动和声波进行分析和预测。
计算气动声学在航空航天、汽车工程、建筑设计等领域都有广泛的应用，可以提高产品的性能和用户的体验。
希望本文能够为读者对计算气动声学的了解提供一定的帮助。
自激振荡腔空化特性的数值仿真及试验研究
自激振荡腔空化特性的数值仿真及试验研究刘晓雄;聂松林;纪辉;白晓蓉【摘要】针对空化效应的剧烈程度,采用亥姆霍兹自振腔喷嘴结构,通过引入3项无量纲结构参数比值,探究了一种恒空化强度下自激振荡腔空化器的结构设计方法.基于Fluent对自激振荡腔进行空化数值仿真研究,重点考察3项无量纲结构参数比值对空化的影响,最后通过试验进行验证,并与多孔孔板空化器进行对比.结果表明:自激振荡腔内明显发生剧烈空化,且在入口压力为1 MPa时,结构参数配比为d2/d1=2,D/d2=5～6,D/L=2,空化效果较好.试验结果与仿真结果较为吻合,且在同一等效通流直径下,该自激振荡空化器比多孔孔板空化器的空化效果好,该研究对自激振荡空化器结构的设计与优化提供一定的借鉴.【期刊名称】《液压与气动》【年(卷),期】2019(000)007【总页数】7页(P7-13)【关键词】空化;自激振荡腔;多孔孔板;数值仿真【作者】刘晓雄;聂松林;纪辉;白晓蓉【作者单位】北京工业大学机电学院,北京100124;北京工业大学先进制造技术北京市重点实验室,北京100124;北京工业大学机电学院,北京100124;北京工业大学先进制造技术北京市重点实验室,北京100124;北京工业大学机电学院,北京100124;北京工业大学先进制造技术北京市重点实验室,北京100124;北京工业大学机电学院,北京100124;北京工业大学先进制造技术北京市重点实验室,北京100124【正文语种】中文【中图分类】TH137;TP602引言现有的传统有机废水处理方法主要有化学法、物理化学法、生物法三种[1]。
化学法包括混凝、中和、氧化还原等方法，能有效去除污水中多种剧毒和高毒污染物，但往往氧化剂的氧化能力不强，废水浓度降低到一定限度时就失去作用了，无法达标排放。
物理化学法有萃取、吸附、膜分离等，除污效果比较显著，但在处理污染物时往往不够彻底，且在处理过程中还会存在二次污染(如吸附法)或总体成本高(如膜分离法)，生物法主要为好氧活性污泥法、好氧生物膜法等，生物处理法效率高且技术稳定，同时也做到了以低成本换少污染，但微生物的适应性和通用性较差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于CFD和气动声学理论的空腔自激振荡发声机理杨党国;李建强;梁锦敏【摘要】应用CFD技术和气动声学时域理论(FW-H积分方程),探讨了空腔自激振荡发声机理.腔内噪声计算以空腔流动解为基础,采用了气动声学时域理论,对该理论进行了推导说明,并利用圆柱绕流声学特性验证该方法基本可行.研究获得的空腔自激振荡模态分析结果与Rossiter和Heller等的预测结果基本相同,捕捉到了自激振荡的频域特性;分析表明空腔上方形成的剪切层中的脱落涡与腔后壁相撞,产生的一次声波辐射至腔前壁激发新的脱落涡,新的脱落涡与腔后壁再次相撞产生二次声波形成的流动声学反馈回路是导致空腔自激振荡和噪声产生的主要原因,且腔内声压幅值主要出现在一阶和二阶振荡模态,声音能量主要集中在较低频率区域.【期刊名称】《空气动力学学报》【年(卷),期】2010(028)006【总页数】7页(P724-730)【关键词】空腔;气动声学;自激振荡;发声机理;CFD;FW-H方程【作者】杨党国;李建强;梁锦敏【作者单位】中国空气动力研究与发展中心空气动力学国家重点实验室,四川,绵阳,621000;中国空气动力研究与发展中心空气动力学国家重点实验室,四川,绵阳,621000;中国空气动力研究与发展中心空气动力学国家重点实验室,四川,绵阳,621000【正文语种】中文【中图分类】V211.3;O422.80 引言空腔绕流广泛存在于航空航天飞行器中如飞机起落架舱、燃烧室、飞机部件接缝、武器舱等。
高速气流流经空腔,当满足一定的空气动力学条件和几何形状条件时,由于腔口剪切流与腔内流动的相互作用,腔内流动可能出现强烈的自持振荡,腔内外存在复杂的非定常流动。
流场不仅包含涡生成、脱落与破裂,还包含流动分离、膨胀波与激波及声与流动相互作用等。
腔内噪声使空腔结构承受较大的非定常载荷,严重时会危及腔内的设备和电子器件,甚至会引起空腔自身结构疲劳损坏。
国外Rossiter于1964年提出了空腔流声共振反馈模型,并给出预估振荡频率的半经验公式[1],后来Heller提出空腔后缘处的反馈声波速度应为当地声速,对Rossiter公式进行了修正[2]。
Bilanin[3]和Tam[4]等提出了预测空腔自激振荡的解析模型,这些模型都能在一定的精度范围内预测空腔振荡的离散频率,但都没能解决振荡幅值问题。
随着CFD的发展,空腔声学特性数值研究被广泛开展[5-6],国内对空腔声学特性的数值模拟研究起步较晚。
罗柏华[7]和侯中喜[8]采用求解URANS方程对空腔声学特性进行了数值研究,空间采用WENO格式,时间采用Runge-Kutta法,湍流模型为S-A或B-L模型。
李晓东等应用高阶低耗散低频散格式求解二维URANS方程及标准k-ε湍流模型,并配合适当的无反射边界条件,对亚声速空腔声学特性进行了数值研究[9]。
大涡模拟(LES)是近年来蓬勃发展的湍流数值模拟方法。
与RANS采用时间平均不同,LES采用空间平均或滤波,因而可以保留相当精度的湍流瞬态信息[10],在湍流的数值研究中有重要的发展前景,被认为是今后可应用于工程湍流问题研究较有希望的数值方法[11]。
本文采用 LES与FW-H方程结合的方法着重分析了空腔自激振荡发声机理和腔内声学特性,为下一步研究空腔噪声抑制方法提供参考与借鉴。
1 声学模拟与计算公式设在流体中的运动物体表面可用 f(x,t)=0描述,且物面内的一个区域表示为 f(x,t)＜0,物面外的一个区域表示为 f(x,t)＞0,将FW-H方程可表示为[12]:式中右边三项分别代表厚度噪声项、载荷噪声项和四极子噪声项。
其中Δ2代表波的运行控制,即波动算子[13-14]:设定模型无运动、无穿透,使用固定壁面作为声源积分面,故声源的发声主要来自载荷噪声p′L(xi,t),应用的FW-H方程可简化为[15]:2 延迟时间求解方法对于在固定声源积分表面上的单元,声音辐射时间与声压接收时间的关系式可以表示如下[15-16]:其中:τk为声源积分表面上第k个声源单元的声音辐射时间,t为空间观测点处的声压接收时间。
在辐射时间,每一个声源单元的声音特性能够计算得到,对所有声源单元(N个)进行求和获得声源在辐射时间的声音信息,并考虑辐射时间与接收时间的不同步,参考滞后时间运算,可以获得空间观测点xi的声压如下:采用迭代法求解包含延迟时间的声波方程,获得声源积分表面的声音辐射信息,从而求解空间观测点声压。
求解二维问题时,需指定一个声源相关长度(Lc)来完成声学计算[17]。
3 流动控制方程求解3.1 大涡模拟采用盒式滤波函数代入流动控制方程,可得瞬时下大涡模拟主导方程[18-19],其中混合尺度的亚格子模型(SGS)定义见文献[20]。
本文采用格心形式的有限体积法求解大涡模拟主导方程,对流项采用三阶迎风偏置格式离散[21],扩散项、亚格子项采用中心差分格式离散,空间离散为二阶精度[22];采用双时间推进方法进行时间项求解,离散格式为隐式三步二阶精度格式[22]。
3.2 方法验证验证算例是二维圆柱模型选取Revell等人试验研究过的圆柱模型[23],基于圆柱直径的雷诺数90000,数值计算时间步长为2×10-6s。
圆柱壁面为声源表面,声源相关长度取5D。
两个声压接收位置Receive-1和Receive-2,从圆柱最前端点顺时针方向90°,离圆柱中心距离分别为35D和128D,计算区域总长度为31D,宽度为15D,圆柱中心位于计算区域总宽度中点处(7.5D),离计算区域最前端7.5D,离计算区域计算最后端23.5D。
网格总结点数为72800个,圆柱壁面边界层内网格加密。
边界条件的相关参数设置均同参考文献的试验条件一致。
表1给出了本文计算结果与参考文献的平均阻力系数和描述圆柱尾部涡脱落频率特性的斯托罗哈数St(St=f D/U,其中 f为涡脱落频率)的对比关系。
可见,本文获得的平均阻力系数比文献[3]的计算结果更接近试验值;另外计算获得的St数也更接近试验值;表明本文采用的大涡模拟方法正确、可靠。
表1 平均阻力系数和斯托罗哈数Table1 Averaged drag coefficient and Strouhal number图1给出了Receive-1和Receive-2的声学特性,接收点1比接收点2更靠近声源,从图1可知接收点1的声压级较接收点2的大,符合声音从近场向远场传播耗散的规律。
表2给出了声学特性与参考文献的对比,可知本文数值方法获得的总声压级与声压峰值频率与试验结果较接近,说明此方法基本可行。
表2 两个接收点处的声学特性Table2 Aero-acoustic characteristics atreceiver-1 and receiver-24 空腔发声机理4.1 计算模型二维空腔模型长深比为2(见图2),来流Ma为0.64,Re为1.16×105/m;采用约30万的结构网格,近场稠密远场逐渐稀疏;边界条件包括黎曼不变量无反射远场边界和无滑移绝热壁条件;声源积分运算时声源相关长度取5倍空腔长度。
图1 两个接收点的声学特性Fig.1 Aero-acoustic characteristics at receiver-1 and receiver-2图2 计算区域及边界条件Fig.2 Computational domain and boundary conditions4.2 自激振荡关于空腔自激振荡发声的机理,研究者们有不同的解释,然而,目前并没有彻底全面的公认解释,需要进一步分析。
Rossiter和Heller等人提出的针对开式空腔(长深比小于10)剪切层激发空腔自激振荡诱导空腔噪声得到了广泛关注。
图3给出了一个周期内不同时刻的涡量等值线图,在四分之一周期,腔前缘的剪切层内和腔后壁的下游各形成了一个涡(图3a),在二分之一周期剪切层内的涡脱落,经过空腔中部后继续向下游发展(图3b),直到腔后壁处流向空腔下游(图3c),在一个周期结束时在腔前缘的剪切层内又形成了新的涡(图3d),可见,来流剪切层在腔前缘处分离,在空腔上方形成了具有一定脱落频率的涡,并与空腔流场结构相互作用,产生了复杂的非定常特性。
图3 空腔瞬时涡量等值线Fig.3 The instantaneous vorticity contours in the cavity图4给出了计算10个周期后一个周期内空腔流场的涡量等值线图,可以看出空腔流场结构在不同时刻的变化情况。
四分之一周期时,在腔前缘剪切层内形成了涡,并脱落经过空腔中部向后继续向下游发展到腔后部,此时在腔前缘处又形成了新的脱落涡(如图4a所示);在二分之一周期时,剪切层内的第一个脱落涡与腔后壁相撞,并产生了噪声,一次声波经过腔内反馈回路向上游传播并到达腔前壁后,与前壁相撞,并激发新的涡生成(图4b);在剪切层内新的涡又脱落,经腔中部后又与腔后壁相撞并导致二次声波的产生,二次声波经腔内的反馈回路又传播到腔前壁,再次诱导新的涡生成(图4c);故而在腔内因剪切层内的脱落涡与后壁相撞产生的一次声波经腔内的反馈回路到达腔前壁,扰动剪切层并诱导新的脱落涡生成,激发二次声波,在腔内形成了脱落涡—一次声波—新的脱落涡—二次声波的一个反馈机制,流动形成自激振荡(图4d)。
图4 瞬时涡量等值线发展历程Fig.4 The developing process of vorticity contours4.3 声学特性图5分别给出了 Rowley等人[5]关于空腔绕流空间声场声压级等值线的计算结果和本文关于空间六个不同观测点的声压级,从结果可看出,腔内声压级较高,随着离腔壁面距离的增大,声音信号衰减,声压级降低;声音主要向左上方辐射,这主要因为剪切层内的脱落涡与后壁相撞产生的声波向上游传播,到达腔前壁后又穿透剪切层向腔外空间场辐射。
可见,剪切层内的流动特性是影响空腔声学特性关键所在。
图5 不同测点的声压级Fig.5 SPL at different measurement positions Rossiter关于开式空腔声学特性的振荡频率给出了半经验预测公式,后来 Heller等提出在腔后壁处向上游传播的声波速度应为当地声速,不应是远场声速,获得了修正的Rossiter公式,分别如式(16)和式(17),其中k为涡迁移速度与自由流速度之比,α为涡通过与产生声压之间的时间延迟因子,n为模态阶数。
图6给出了接收点1和2的声压频谱特性与功率谱密度特性,空腔流动自激振荡一阶模态和二阶模态的St分别为0.29和0.73,同Rossiter和Heller的预测基本吻合,如表所示。
空腔内的自激振荡主要以一阶模态为主,声压级幅值均出现在一阶振荡模态;一阶振荡模态是因声波从后壁接收点2传播至接收点1而激发剪切层中涡脱落与后壁相撞形成,故接收点2的一阶模态声压峰值大于接收点1,而二阶模态是因接收点1处剪切层中的脱落涡与腔后壁相撞,形成反馈回路后再次传播至腔前壁形成,故接收点1的二阶模态声压峰值大于接收点2(如图6a和6b)。
