博远智能保护装置说明书
PSL 621U系列线路保护装置(智能站)说明书_V1.10I_印刷
国电南自Q/GDNZ.JB012-2011PSL 621U系列线路保护装置（智能站）说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 621U系列线路保护装置（智能站）说明书V 1.10I国电南京自动化股份有限公司安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1. 装置的安装调试应由专业人员进行；2. 装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3. 装置上电前，应明确连线与正确示图相一致；4. 装置应该可靠接地；5. 装置施加的额定操作电压应该与铭牌上标记的一致；6. 严禁无防护措施触摸电子器件，严禁带电插拔模件；7. 接触装置端子，要防止电触击；8. 如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9. 对装置进行测试时，应使用可靠的测试仪；10. 装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11. 改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12. 装置操作密码为：99。
版本声明●本说明书包含技术内容介绍、使用说明和现场验收说明。
●本说明书适用于PSL 621U线路保护测控装置V1.20I及以上版本的保护软件。
产品说明书版本修改记录表* 技术支持: 电话（025）51183082传真（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 2011年9月第1版第1次印刷目录1 概述 (1)1.1 适用范围 (1)1.2 装置型号及其功能配置 (1)1.3 性能特点 (2)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术性能及指标 (3)2.3 绝缘和耐湿热性能 (5)2.4 电磁兼容性能 (5)2.5 机械性能 (6)2.6 环境大气条件 (6)3 保护原理说明 (7)3.1 保护启动和整组复归 (7)3.2 纵差保护 (8)3.3 距离保护 (13)3.4 纵联距离和纵联零序保护 (15)3.5 选相元件 (22)3.6 振荡闭锁开放元件 (22)3.7 零序保护 (23)3.8 合闸于故障线路保护 (23)3.9 重合闸 (23)3.10 低频减载和低压减载 (25)3.11 相过流保护 (26)3.12 邻线允许加速 (27)3.13 不对称加速 (27)3.14 正常运行程序 (28)3.15 光纤通道及通信接口说明 (29)3.16 信息记录分析及与变电站自动化系统配合 (30)4 测控功能 (32)4.1 交流采集计算 (32)4.2 遥信开入采集 (34)4.3 遥控开出 (34)4.4 同期功能 (34)4.5 联闭锁功能 (34)5 硬件结构说明 (35)5.1 PSL 620U系列装置面板端子和安装结构 (36)5.2 整体结构说明 (38)5.3 PSL 621U装置硬件说明 (40)6 保护整定值说明 (48)6.1 PSL 621U-I保护装置整定值说明 (48)6.2 PSL 621UD-I保护装置整定值说明 (53)6.3 PSL 621UN-I保护装置整定值说明 (55)6.4 PSL 621UT-I保护装置整定值说明 (57)6.5 测控定值 (59)7 使用说明 (64)7.1 指示灯说明 (64)7.2 人机界面总体结构 (64)7.3 人机界面使用说明 (65)8 现场测试验收 (70)8.1 维护须知 (70)8.2 测试验收项目 (70)9 装置信息表 (76)9.1保护事件信息一览表 (76)9.2 测控输入输出列表信息 (78)10 订货须知 (82)1 概述1.1 适用范围PSL 621U线路保护装置（智能站）适用于110kV中性点直接接地系统输电线路，集成了主、后备保护及重合闸功能，可用作智能化变电站110kV及以下电压等级输电线路的主、后备保护。
3g博远活水版说明书

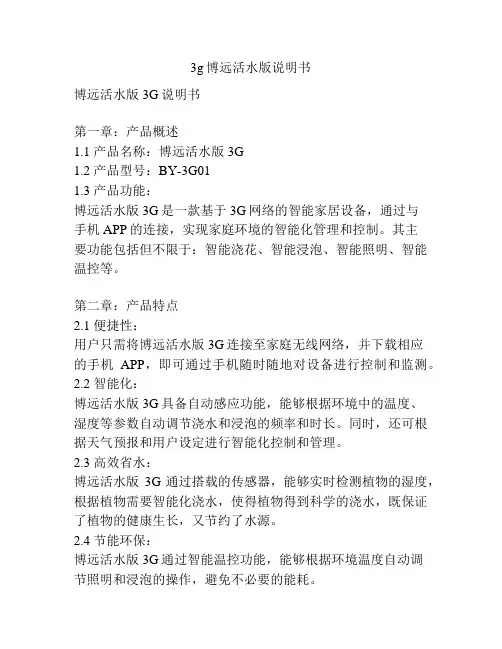

3g博远活水版说明书博远活水版3G说明书第一章：产品概述1.1 产品名称：博远活水版3G1.2 产品型号：BY-3G011.3 产品功能：博远活水版3G是一款基于3G网络的智能家居设备，通过与手机APP的连接，实现家庭环境的智能化管理和控制。
其主要功能包括但不限于：智能浇花、智能浸泡、智能照明、智能温控等。
第二章：产品特点2.1 便捷性：用户只需将博远活水版3G连接至家庭无线网络，并下载相应的手机APP，即可通过手机随时随地对设备进行控制和监测。
2.2 智能化：博远活水版3G具备自动感应功能，能够根据环境中的温度、湿度等参数自动调节浇水和浸泡的频率和时长。
同时，还可根据天气预报和用户设定进行智能化控制和管理。
2.3 高效省水：博远活水版3G通过搭载的传感器，能够实时检测植物的湿度，根据植物需要智能化浇水，使得植物得到科学的浇水，既保证了植物的健康生长，又节约了水源。
2.4 节能环保：博远活水版3G通过智能温控功能，能够根据环境温度自动调节照明和浸泡的操作，避免不必要的能耗。
第三章：产品结构和参数3.1 产品结构：博远活水版3G由控制器和传感器组成，其中控制器负责接收和执行用户的指令，传感器负责测量环境参数。
3.2 主要参数：- 控制器尺寸：120mm×80mm×30mm- 传感器尺寸：40mm×40mm×20mm- 工作电压：3.7V- 工作电流：200mA- 通信方式：3G- 通信频段：2100MHz第四章：产品使用方法4.1 安装：将博远活水版3G的控制器放置于家庭环境中，并插入适配的电源。
同时将传感器放置于植物的根部，并正确连接至控制器。
4.2 连接网络：通过手机连接博远活水版3G设备所在的家庭无线网络，并在手机APP中注册和登录账号。
4.3 配置设备：在手机APP中搜索附近的设备，并添加至设备列表。
按照提示完成设备配置，确保设备和手机APP的连接正常。
智能操控装置-智能操控装置（技术说明书）
XY-802开关柜智能操控装置（版本号：4.15）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2手车位置显示 (2)3.3接地开关位置显示 (3)3.4弹簧储能显示 (3)3.5带电显示及闭锁功能 (3)3.6自动加热除湿控制 (3)3.7智能语音防误提示功能 (3)3.8转换开关功能 (3)3.9温湿度传感器断线报警功能 (3)3.10通讯功能 (3)3.11温湿度显示 (3)3.12设置说明 (4)四、安装方式 (6)五、电气接线图 (7)六、运输与贮存 (7)七、保修期限及订货说明 (8)一、概述贤业电气XY-802开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。
高亮度LED显示器，显示当前温度、湿度值。
可选RS485通讯接口，通讯协议为M ODBUS通讯协议。
适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。
二、技术指标工作电源:：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：有源输出报警输出口：无源输出闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒RS485通讯距离：≤1200米开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）01断路器合指示 10加热2指示02断路器分指示 11加热1指示03（1）、03（2）工作位置指示 12数码管显示04（1）、04（2）试验位置指示 13操作按键05接地开关合指示 14照明开关06接地开关分指示 15就地/远方转换07储能指示 16储能开关08带电显示及闭锁 17分/合闸转换开关09 过热指示3.1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。
智能馈线终端(FTU)说明书
博远智能科技
3.3.保护设置
BY 08/14/15 20:35
BY 08/14/15 20:35
保护设置 一段过流 二段过流 三段过流 零序保护 电压保护 涌流保护 重合设置 自动复归
请输入密码 XXXXXX
博远智能科技
博远智能科技
设置前请输入密码 ：000000
BY 08/14/15 20:35
确认变比
重合闸： 当 出 现 故 障 跳 闸 后 ， 控 制 器 根 据 重 合 闸 设 置 进 行 重 合 闸 操 作 最 多3次 重 合 闸 ， 每 次 重 合 闸 间 隔
时间可单独设置，达到设定的重合闸次数后控制器进入闭锁状态，闭锁后不会继续执行重合闸合 闸操作，只有执行复归（不包含自动复归）后才能解除闭锁状态。
CT
8/100
修改
确认
博远智能科技
BY 08/14/15 20:35
一段过流 一次定值 2400.0A 二次定值 000.00A 延时时间 000.00S 功能状态 投入
博远智能科技
BY 08/14/15 20:35
BY 08/14/15 20:35
确认变比
CT
8/100
修改
确认
二段过流 一次定值 2400.0A 二次定值 000.00A 延时时间 000.00S 功能状态 投入
调试电源接口 在没有市电的情况下，可使用临时移动电源
博电PNF802智能继电保护测试仪调试说明及试验实例配置
博电PNF802智能继电保护测试仪调试说明一、基础知识SV报文的内容主要是合并单元发出的电压、电流.GOOSE报文的内容主要是保护装置发出的跳、合闸、闭锁命令以及一些开关的状态信息。
1）布尔型。
开关位置或保护命令以TRUE或FALSE表示。
TRUE表示1，也就是置位（开关合）。
FALSE表示0，也就是复位（开关分）。
（2）双位置型。
开关位置或保护命令以[01]、[10]表示。
[10]表示置位（开关合）。
[01]表示复位（开关分）。
有时断路器也会给测控和继电保护装置发[00]或[11]命令，表示开关异常或告警。
GOOSE报文和SV报文的区别不仅仅是GOOSE报文内容的主要是开关信息，SV报文的主要内容是采样值信息。
还有GOOSE报文的数据量远没有SV报文多。
每周波80帧报文，那么一秒就要4000帧报文。
而GOOSE报文在一般情况下是（T0）5S一帧报文。
只有在保护装置开出或开关变位时发送间隔才会变得很小，为（T1）2ms、（T1）2ms、（T2）4 ms、（T3）8ms。
二、调试基础知识及设置1.1调试仪器介绍正面图右面示意图及接口介绍左面示意图2.1试验接线如右面示意图所示，将保护装置的SV光口、GOOSE光口通过尾纤依次接入测试仪的61850光口。
图中的光纤插件有1组SV输入，是220kV线路SV（如果类似主变光纤插件有多组SV输入，分别对应接入高压侧SV、中压侧SV、低压侧SV、本体SV 即可。
）。
如果我们实际的保护装置有几组的SV输入，例如线路保护只有1组SV输入、两圈变则一般只有两组SV输入，则接多少组SV需要看保护装置的实际情况。
记住哪个光口接的是什么之后就可以开始软件方面的设置了。
3.1软件设置双击软件在调试仪桌面上创建的上图图标，进入软件主界面。
软件主界面选择“系统设置”，进入“System&IEC-61850”配置页面。
系统设置位置System&IEC-61850 配置页面在“System&IEC-61850”配置页面单击“导入SCL”并在接下来弹出的窗口中找到本站的SCD文件，并将其打开。
MMP102智能电机保护装置手册
1A （ 0 ～ 1A ） ； 5A （ 1 ～ 5A ） ；
≤100A
10A(2.5~10A) ； 25A(6.3~25A) ； 100A(25~100A)
MMP102F ＞100A
5
MMP102 智能电机保护控制器使用手册
1.5.9 模拟量输出（选配） 量程：0-200%额定电流，输出：4-20mA（B 相电流） 1.6 电磁兼容 1.6.1 电快速瞬变脉冲群抗扰度试验 执行标准 IEC60255-22-4，等级：Ⅳ级（通信端口 2kV，其它端口 4kV） 1.6.2 静电放电抗扰度试验 执行标准 IEC60255-22-2，等级：Ⅲ级（接触放电 6kv，空气放电 8kv） 1.6.3 浪涌(冲击) 抗扰度试验 执行标准 IEC60255-5，等级：Ⅳ级（强电回路 4kv，弱电回路 1kv） 1.6.4 射频电磁场辐射抗扰度试验 执行标准 IEC60255-22-4，等级：Ⅲ级（10v/m） 1.7 环境条件 1.7.1 工作环境：温度：-10℃—55℃，湿度 20%RH-95%RH 1.7.2 储藏环境：温度：-25℃—55℃，湿度 20%RH-95%RH 1.7.3 安装海拔：≤2000m
2.2 主控单元（MMP102PH/CH/VH 和 MMP102PB/CB/VB）
2.3 主控单元（MMP102PF/CF/VF）
97.7
互感器 连接头
2.4 显示单元
外形尺寸：72mm×72mm×34mm 开孔尺寸：67mm×67mm 2.5 CD20-P 互感器
9
MMP102 智能电机保护控制器使用手册
BET-KB智能操控装置说明书
b) 应安装在无显著振动和冲击的地方。
3. 开孔尺寸：220mm×165 mm
4.污染等级： 污染等级为“污染等级 3”。
5. 防护等级防护等级为：IP20。
6 多功能表电能计量起动
在额定电压、参比频率及功率因数为 1 的条件下，负载电流为 0.001Ib(0.2 级)、
0.001Ib(0.5 级)、0.004Ib(1 级)、0.005 Ib(2 级)电能表应能起动并连续计量电
B)“温湿度传感器屏蔽线”的接线方法是,一端接在“温湿度传感器 A 或 B”端, 另一端接在附件“温湿度传感器”上。
C) 按端子图接好线并校对正确后,通入电源。 D) 检验其它功能是否满足要求,具体操作见“工作原理及使用说明”。
三、电气连接图：
注：图中的电流电压互感器的接线方式为三相四线制的接法，三相三线制接 线图请咨询我公司技术部门。
注意：当该路加热负载发生断线情况时（如 A 路），面板湿度报警指示灯亮（红色）， 并伴有该路温度（如 A 路）绿色指示灯闪烁。
4．高压带电指示部分 4．1 指示灯信息说明见图 3（以具体产品实物为准）
4．2 LED 启辉电压（KV）：≤额定母线电压×0.15～0.65VN
闭锁启控电压(KV)：≤额定母线电压×0.65VN
BET-KB 型智能操控装置 使用说明书
保定北特电气设备制造有限公司
BET-KB 系列智能操控装置·使用说明书
产品概述
BET-KB 智能操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的
模块化、智能型的操作测量显示装置。
该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度数字实时显示、
2）以上接点信号均来自断路器的辅助接点。 3．加热除湿控制部分： 3．1 湿度控制值设定及控制
IHM300高压智能操控装置操作手册说明书
IHM300高压智能操控装置（版本号：4.10）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2手车位置显示 (2)3.3接地开关位置显示 (3)3.4弹簧储能显示 (3)3.5带电显示及闭锁功能 (3)3.6自动加热除湿控制 (3)3.7智能语音防误提示功能 (3)3.8转换开关功能 (3)3.9温湿度传感器断线报警功能 (3)3.10通讯功能 (3)3.11温湿度显示 (3)3.12设置说明 (4)四、安装方式 (6)五、电气接线图 (7)六、运输与贮存 (7)七、保修期限及订货说明 (7)八、附录 (8)一、概述IHM300高压智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。
高亮度LED显示器，显示当前温度、湿度值。
可选RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议(选配)。
适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。
二、技术指标工作电源:：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：有源输出报警输出口：无源输出闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒RS485通讯距离：≤1200米开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定12三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）01断路器合指示 10加热2指示 02断路器分指示 11加热1指示 03（1）、03（2）工作位置指示 12数码管显示 04（1）、04（2）试验位置指示 13操作按键 05接地开关合指示 14照明开关06接地开关分指示 15就地/远方转换 07储能指示 16储能开关08带电显示及闭锁 17分/合闸转换开关 09 过热指示3.1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光； 断路器分闸并且合闸回路完好时，绿色02模拟条发光。
DHW 6102C智能井下保护装置说明书
DHW6102C智能井下保护及测控装置说明书V2.13徐州润泽电气有限公司智能井下保护及测控装置说明书V2.13编制：王青松审核：批准：* 本说明书适用于DHW6102C智能井下保护程序（2013年10月）* 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符* 未经许可，请勿翻印、复印，违者必究目录1 概述 (1)2 技术参数 (1)2.1 额定参数 (1)2.2 主要技术性能 (1)2.3 绝缘性能 (2)2.4 抗电磁干扰性能 (3)2.5 机械性能 (3)3 装置硬件 (3)3.1 机箱结构 (3)3.2 保护CPU 插件 (3)3.3 人机对话MMI 插件 (4)3.4 交流、开入量、继电器插件 (5)3.5 电源模块 (5)3.6 零序电流互感器 (5)3.7 装置系统联系图 (5)3.8 装置端子说明 (6)４保护原理及整定说明 (7)4.1 三段定时限过流保护 (7)4.2 反时限过流保护 (8)4.3 过电压保护 (10)4.4 低电压保护 (10)4.5 漏电保护 (11)4.6 PT断线告警 (13)4.7 CT断线告警 (13)4.8 控制回路断线告警 (14)4.9 零序过压保护 (14)4.10 负序过流保护 (14)4.11 电缆绝缘监视保护 (15)4.12 非电量保护 (16)4.13 防越级速断保护 (16)4.14 差动保护 (17)5 定值清单 (18)5.1 定值清单 (18)6 人机接口系统的使用方法 (20)6.1 面板布置 (21)6.2 操作说明 (23)6.3 信号灯及液晶说明 (26)6.4 系统保护动作说明 (26)7 调试大纲 (27)7.1 调试注意事项 (27)7.2装置通电前检查外观及接线检查 (27)7.3 绝缘检查 (27)7.4上电检查 (27)7.5采样精度检查 (27)7.6 遥信输入检查 (27)7.7 继电器接点校验 (28)7.8 定值校验 (28)8 装置安装与储存 (28)8.1 安装注意事项 (28)8.2 存储条件 (28)8.3 保修 (28)9 订供货须知 (28)9.1订货须知 (28)9.2供货单 (29)附录1 DHW6102C端子布置图 (30)附录2 DHW6102C端子定义图 (30)附录3 DHW6102C机箱尺寸图 (30)附录4 DHW6102C显示器尺寸图 (30)附录5 DHW6102C原理图1 (31)附录6 DHW6102C原理图2 (32)1 概述智能变电站，采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
PIE306 智能保护装置使用说明书
PIE306智能保护装置使用说明书编制：刘贵程审核：批准：目录目录 (3)一．概述 (4)1. 适用范围 (4)2. PIE306智能保护装置主要特点 (4)二、产品命名规则 (5)三．主要技术参数 (6)1. 额定参数 (6)2. 主要技术性能 (6)3. 绝缘、耐压性能 (6)4. 冲击电压 (7)5. 抗电磁干扰性能 (7)6. 环境条件 (7)四．功能 (8)1.控制面板 (8)2.系统菜单说明 (9)3.保护功能说明 (10)4.SOE记录功能 (12)5.通信功能 (13)五．端子定义 (15)六．外形尺寸及开孔图 (17)七．典型接线图（48V供电为例） (18)一．概述1. 适用范围PIE306系列保护装置适用于35KV以下配电网络、变电站、工矿企业变配电室等场合。
2. PIE306智能保护装置主要特点1)具有过流、速断、限时速断三段过流保护、三种反时限过流保护、零序电流保护、二次谐波制动以及三次重合闸功能。
2)具备多个保护定值区切换功能。
3)高可靠性设计，显示功能、保护功能相互独立，无论显示模块如何响应，保护主控功能均不受影响。
4)可测量三相电流、零序电流。
5)可存储100条SOE记录，分辨率：2ms。
6)支持AC/DC220V、DC48V、DC24V多种工作电源，可根据客户需求订制。
7)人机界面友好、专业，彩屏液晶显示，用户可通过按键及液晶屏、指示灯获取装置运行信息、线路电流、开关状态，查询设置保护定值。
8)具备标准485接口，支持101规约、MODBUS等多种规约。
9)通信波特率可以设置，2400-115200均可通信。
10)体积小巧，安装方便，美观大方。
二、产品命名规则三．主要技术参数1. 额定参数1) 保护、测量三相电流参数：额定输入电流（In）：5A/1A（可根据用户需求订制）。
最大输入：10In。
过载能力：10A以下，可连续工作；25A，10s；50A，1s。
准确输入范围（精度±5%）： 0.1In~10In（±5%）。
AZ-EAP智能弧光保护装置说明书
AZ-EAP系列智能弧光保护装置一、概述我国电网现状在我国35kV及以下电力系统中，一般未装设快速母线保护，只是采用了简单的消弧装置和变压器后备保护。
这些保护智能化较低，反应速度慢，延误故障切除时间，从而烧毁开关设备，甚至会引起重大恶性事故，影响整个电网的安全运行，造成严重经济损失且事故发生直接危及现场工作人员人身安全。
二、电弧光的产生1、绝缘故障主要是柜中绝缘材料爬距不足，未满足加强绝缘要求，在脏污环境，天气潮湿下发生绝缘故障。
另外，由于绝缘材料材质缺陷，运行年限较长的开关柜，在强电磁场作用下绝缘老化，也可能造成绝缘损坏而导致故障。
2、载流回路不良由于一些接头截面不够，紧固螺栓松动，手车柜触头接触不良，在大电流流过时引起发热，冒火进而引起相间，相对地击穿等等。
3、外来物体的进入如小动物（老鼠等）进入开关柜内部，或维修人员在工作完成后将工具遗留在开关柜内。
4、认为操作错误如走错间隔，误操作，未对工作区域进行接地，未对工作区域进行验电等。
5、系统方面的原因如系统容量增大，接地方式改变，电缆应用增多，保护及自控装置配置不当，系统谐振过电压等。
三、电弧光的危害开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长（如下图所示），燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。
因此，在电弧光产生瞬间，怎样快速切断故障电流已成为有关部门关注的焦点。
AZ-EAP智能弧光保护装置是保定奥卓电气设备制造有限公司根据国内实际情况，吸收国外电弧光保护的特点，而研发的一款具独特的创新技术、具有广泛实用性的新型电弧光保护系统。
四、AZ-EAP智能弧光保护装置产品特点五、AZ-EAP智能弧光保护装置产品优势1.动作迅速可靠：采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。
智能(自供电)保护装置使用说明书
智能(自供电)保护装置使用说明书User’s Manual(第一版)珠海易赛特电子有限公司目录1.装臵概述 (3)1.1应用范围 (3)1.2功能特点 (3)2.技术性能指标 (4)2.1工作环境条件 (4)2.2电气技术参数 (4)2.3绝缘性能 (4)2.4抗电磁干扰性能 (6)2.5机械性能 (6)3.选型说明..................................... 错误！未定义书签。
4.功能配臵 (7)4.1相电流两段定时限保护 (7)4.2相电流反时限保护 (7)4.3零序定时限保护 (9)4.4零序反时限保护 (9)4.5外部接点直接跳闸 (9)4.6高电流闭锁跳闸 (9)4.7输出配臵 (9)4.8事件记录 (10)5.结构安装与接线 (11)5.1结构和安装 (11)5.2接线 (14)6.装臵参数设定说明 (16)6.1系统参数 (16)6.2定值参数 (17)7.人机界面操作 (18)7.1信号指示灯 (18)7.2轻触小键盘 (18)7.3汉字液晶 (18)8.智能保护装臵保护定值说明 09. 智能保护装臵保护试验说明 (1)1.装臵概述1.1应用范围智能保护装臵应用于电力系统和工业领域，为配电网中的馈线、变压器提供相间过流保护、零序过流保护、外序接点直接跳闸，可集成于配电环网柜中。
该产品是无需任何外序供电电源的自供电智能保护装臵，为没有辅助电源条件的安装现场提供了极大的便利。
1.2功能特点智能保护装臵采用高集成度、总线不出芯片的微处理器处理来自电流互感器的信号，通过数字逻辑运算控制装臵的输出。
装臵结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、安装位臵有限的环网柜系统。
●整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。
●装臵结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。
●由电流互感器供电，免除因安装直流屏或UPS而带来的额外负担。
智能馈线终端(FTU)说明书
调试电源接口 在没有市电的情况下，可使用临时移动电源
对控制器进行基本的设置操作；
3.2.端子定义
A1 01 02 03 04 05 06 07 08
RS232/RS485 B2 01 02 03 04 05 06
A101 A102 A103 A104 A105 A106 A107 A108 B201 B202 B203 B204
指示灯
按键 上下键:选择菜单的上下移动、设定参数时
某位参数增加或减少； 左右键：选择菜单的左右移动、设定参数
时设定位的左右移动； 确定键：参数设定值时确定按键； 返回键：返回上级菜单或退出设置按键； 删除键：一键返回主页面； 分闸键：在合闸状态按此键执行分闸操作； 合闸键：在分闸状态按此键执行合闸操作； 复归键：按此键执行复归操作；
1.2.使用环境 环境温度：户外运行，-45℃ ~ ﹢80℃; 海拔高度：≤2000m; 最大风速：≤25m/s; 其他条件：远离易燃、易爆、强腐蚀性物品，避免在剧烈震动的场所使用; 工作电源：AC/DC70-270V，DC24V; 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地;
1.1.适用范围及主要用途 适 用 于10KV配 电 线 路 分 段 点 或 用 户 接 入 点 ， 与 断 路 器 配 合 使 用 ， 实 现 线 路 故 障 的 定 位 与 隔 离 ， 减 少
停 电 范 围 ， 确 保 非 故 障 用 户 的 用 电 安 全 ， 提 高 供 电 的 可 靠 性 ， 该 产 品 广 泛 适 用 于 城 乡10KV架 空 配 电 线 路 用户。
变比设置
CT
00000/000
PT
00000/000
零 序C T 00000/000
开关柜智能操控装置使用说明书
开关柜智能操控装置使用说明书一．产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。
具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。
并且具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。
此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。
集多种功能于一身，可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二．主要技术指标1.使用环境：温度-20～+85℃，相对湿度≤95%RH2.工作电压：AC220V/DC220V3.介质抗电强度：≥AC2000V4.绝缘性能：≥100MΩ5.抗电磁干扰性能：符合IEC255-22的标准规定6.温度测量范围：-20℃～+125℃，精度：±1℃7.湿度测量范围：0～100%RH，精度：±3.0%RH8.人体接近感应时间：≤3秒9.分相电压精度：±0.5%10.分相电流精度：±0.5%11.有功功率精度：±1%12.无功功率精度：±2%13.通讯方式：RS48514.温湿度控制：一至二路加热除湿装置，一路风机排风装置三．主要功能1.动态模拟图：根据用户的一次接线方式，电压等级设置模拟图面板，将断点部分用动态方式表示，构成实时动态指示。
保护装置说明书
篇一：保护装置说明书产品使用前请仔细阅读本说明书wtgb2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告小心注意!通电前注意事项 ? 核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。
? 检查装置外壳是否有明显的损伤和变形。
? 检查各插件插拔接触是否可靠。
? 装置外壳是否可靠接地。
? 装置供电电源为交流或直流220v。
? 检查输入装置的交流量各相序及极性应正确无误。
1一、概述wtgb2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kv及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。
1.1 保护功能配置见表1。
产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。
序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 tv断线检测√√√√18 非电量保护ⅰ√19 非电量保护ⅱ√20 非电量保护ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点2a. 本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。
b. 单台装置通过菜单设置，轻松实现对馈线、电容器、电动机、厂用变等设备的保护，降低装置和备件储备成本。
SRP600C(600CG)箱变智能保护测控装置技术使用说明书Ver1.1
4.2 电路介绍
4.2.1 通讯管理插件（SRP600CG）：设有 RS485、以太网接口、光纤环网接口，方便接入各种智 能设备，然后集中发送给箱变监控系统。
4.2.2 开出插件：设有电源、出口继电器，电源将输入的直流或交流 220V 电压转换为+5V、+24V
b.介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压， 开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c.冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短 时冲击电压试验 ,无绝缘击穿或闪络现象。
电路中，触点断开容量为 50W，长期允许通过电流不大于 5A。
b. 在电压不大于 250V，电流不大于 2A 的交流回路（cosφ=0.4±0.1）中触点断开容量
为250VA，长期允许通过电流不大于5A。
3.10 抗干扰性能
a.承受高频脉冲干扰能力 装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第1部分： 1MHz脉冲群干扰试验》中严酷等级为Ⅲ级、频率为1MHz和100kHz衰减振荡波（第一半波 电压幅值共模为 2.5kV，差模为 1kV）脉冲群干扰试验。
b.承受静电放电干扰能力
4
远宁科技有限公司
SRP600C/SRP600CG 箱变智能保护测控装置说明书
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：
静电放电试验》中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c.承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电 气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷RP600C(600CG)箱变智能保护测控装置适用范围
Eaton PFIM-B 保护设备说明书
RCCB Type G
>30
(Short-time-delay)
Surge current-proof 3 kA
RCCBType S (Selective) >30 Surge current-proof 5 kA
1.4 x IDn 2 x IDn 2.8 x IDn 4 x IDn 7 x IDn 0.35 A 0.5 A
IDn or
0.25A
0.3
0,15
0,04
>30
Max. tripping time (s)
0.3
0.15
0.04
30
Min. non actuating time(s)
0.01
0.01
0.01
Max. tripping time (s)
0.3
0.15
0.04
>30
Min. non actuating time(s)
G
ÖVE E 8601
RCD of type G (min 10 ms time delay) surge current-proof up to 3 kA. For system components where protection against unwanted tripping is needed to avoid personal injury and damage to property. Also for systems involving long lines with high capacitive reactance. Some versions are sensitive to pulsating DC. Some versions are available in all-current sensitive design.
博慧 BOH-CK05M 系列开关柜智能操控装置 使用说明书
BOH-CK05M系列开关柜智能操控装置使用说明书浙江博慧智能科技股份有限公司公司地址：杭州市余杭区文一西路1288号海创科技中心3幢10楼传真邮编：310000网址：一、概述:本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置（设备）。
是一种新型多功能、动态模拟指示的自动化设备。
它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度显示控制、语音防误提示、人体感应探头、远方/就地开关、分合闸开关、RS485通讯多项功能于一体。
装置采用嵌入式方式，安装快速方便，用户选用时只需提供相应一次方案图即可。
二、技术性能指标:1、工作电压：AC/DC110V～220V50Hz±10%2、工作环境：温度-10℃～55℃；湿度≤75%RH；海拔高度≤3000m3、控温模式：升/降温型，控湿模式：除湿型4、抗电强度：外壳与端子间大于AC2000V。
5、绝缘性能：外壳与端子间大于100MΩ。
6、功耗：≤10W7、温度测量范围：-30～130℃8、湿度测量范围：0～99%RH9、强制闭锁动作寿命：＞10000次10、主控输出/报警输出：无源，阻性负载，触点容量AC220V5A11、闭锁继电器输出接点额定容量：AC220V/3A DC110V3A。
三、面板布局示意图注：产品型号不同，有些功能则不具备，以产品实物为准！四、接线示意图注：产品型号不同，有些功能则不具备，以产品实物为准！五、操作流程:1、一级菜单流向：注：不同型号的产品用户菜单显示也许不相同，以实际产品为准2、一级菜单参数对应表:显示符号代表的含义参数设置范围出厂默认值L1第一路温度启控目标值0～995L2第一路湿度启控目标值0～9975P1第一路温度控制回差设定1～255P2第一路湿度控制回差设定1～2510A1第一路温度传感器Ⅰ补偿设定-10～+100A2第一路湿度传感器Ⅰ补偿设定-10～+100E1第一路温度超温限设定10～9945L3第二路温度启控目标值0～995L4第二路湿度启控目标值0～9975P3第二路温度控制回差设定1～255P4第二路湿度控制回差设定1～2510A3第二路温度传感器Ⅰ补偿设定-10～+100A4第二路湿度传感器Ⅰ补偿设定-10～+100E2第二路温度超温限设定10～9945注:不同的产品用户设置菜单可能不同,以实际产品为准;3、二级菜单流向:显示符号代表的含义参数设置范围出厂默认值drRS485通讯地址：1～99分别代表通讯地址1～991brRS485通讯波特率12：代表波特率120024：代表波特率240048：代表波特率480096：代表波特率960012、24、48、9696C1温度Ⅰ加热模式：0：代表加热升温模式1：代表加热降温模式0、10C2温度Ⅱ加热模式0：代表加热升温模式1：代表加热降温模式0、10bn 温湿度测量单元0:屏蔽第二路温湿度测量单元1：开启第二路温湿度测量单元0、11En 超温报警功能0:屏蔽超温报警输出1：开启超温报警输出0、10SP语音报警功能0：关闭所有语音报警1：开启所有语音报警2：关闭人体感应探测3：关闭防误报警0、1、2、31注:不同的产品系统设置菜单可能不同,以实际产品为准;六、外形尺寸及安装方式：1、外型尺寸：242mm（宽）×198mm（高）×55mm（深）2、开孔尺寸：220mm（宽）×165mm（高）3、安装固定方式：产品采用嵌入式安装，安装省事便捷；七、功能说明：1、温湿度控制部分：1-1．升温型：当测量温度值小于设置温度时，启动加热负载，当测量温度大于设置温度加上温度回差（默认5℃）时关闭加热负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博远智能保护装置说明书
博远智能保护装置，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。
该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。
广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参數与测量及故障记录直观方便。
5、配有RS485通信接口，可以与计算机通讯构成远程监控于--体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
