数字图像处理第三次实验(西南交大)
西安交大数字图像处理第二次实验报告
数字图像处理第二次作业摘要本次报告主要记录第二次作业中的各项任务完成情况。
本次作业以Matlab 2013为平台，结合matlab函数编程实现对lena.bmp,elain1.bmp图像文件的相关处理：1.分别得到了lena.bmp 512*512图像灰度级逐级递减8-1显示，2.计算得到lena.bmp图像的均值和方差，3.通过近邻、双线性和双三次插值法将lena.bmp zoom到2048*2048，4. 把lena和elain 图像分别进行水平shear（参数可设置为1.5，或者自行选择）和旋转30度，并采用用近邻、双线性和双三次插值法zoom到2048*2048。
以上任务完成后均得到了预期的结果。
1.把lena 512*512图像灰度级逐级递减8-1显示（1）实验原理：给定的lena.bmp是一幅8位灰阶的图像，即有256个灰度色。
则K位灰阶图像中某像素的灰度值k(x,y)(以阶色为基准)与原图同像素的灰度值v(x,y)(以256阶色为基准)的对应关系为：式中floor函数为向下取整操作。
取一确定k值，对原图进行上式运算即得降阶后的k位灰阶图像矩阵。
（2）实验方法首先通过imread()函数读入lena.bmp得到图像的灰度矩阵I，上式对I矩阵进行灰度降阶运算，最后利用imshow()函数输出显示图像。
对应源程序为img1.m。
（3）处理结果8灰度级7灰度级6灰度级5灰度级4灰度级3灰度级2灰度级1灰度级（4）结果讨论：由上图可以看出，在灰度级下降到5之前，肉眼几乎感觉不出降阶后图像发生的变化。
但从灰度级4开始，肉眼明显能感觉到图像有稍许的不连续，在灰度缓变区常会出现一些几乎看不出来的非常细的山脊状结构。
随着灰度阶数的继续下降，图像开始出现大片的伪轮廓，灰度级数越低，越不能将图像的细节刻画出来，最终的极端情况是退化为只有黑白两色的二值化图像。
由此可以得出，图像采样的灰度阶数越高，灰度围越大，细节越丰富，肉眼看去更接近实际情况。
数字图像处理实验报告（邻域平均法和中值滤波法）
数字图像处理实验报告（邻域平均法和中值滤波法）数字图像处理实验报告班级:姓名:学号:日期:邻域平均法和中值滤波处理一、实验目的图像变换是数字图像处理中的一种综合变换，如直方图变换、几何变换等。
通过本实验，使得学生掌握两种变换的程序实现方法。
二、实验任务请设计程序，分别用邻域平均法，其模板为：和中值滤波法对testnoise 图像进行去噪处理（中值滤波的模板的大小也设为3X 3）。
三、实验环境本实验在Windows 平台上进行，对内存及cpu 主频无特别要求，使用VC或者MINGW (gcc)编译器均可。
四、设计思路介绍代码的框架结构、所用的数据结构、各个类的介绍(类的功能、类中方法的功能、类的成员变量的作用)、各方法间的关系写。
在此不进行赘述。
五、具体实现实现设计思路中定义的所有的数据类型，对每个操作给出实际算法。
对主程序和其他模块也都需要写出实际算法。
代码：<邻域平均法>(3*3)#include#include#include#include "hdr.h" /* ------ 定义结构指针--- */struct bmphdr *hdr;// 定义用于直方图变量unsigned char *bitmap,*count,*new_color; /* ---- main() 函数编--- */ int main(){ //定义整数i，j 用于函数循环时的，nr_pixels 为图像中像素的个数int i, j ,nr_pixels,nr_w,nr_h; // 定义两个文件指针分别用于提取原图的数据和生成直方图均衡化后的图像FILE *fp, *fpnew; // 定义主函数的参数包括：输入的位图文件名和输出的位图文件名，此处内容可以不要，在DOS下执行命令的时候再临时输入也可，为了方便演示，我这里直接把函数的参数确定了。
//argc=3; //argv[1]="test.bmp"; //argv[2]="testzf.bmp"; // 参数输入出错显示/* if (argc != 3) {printf("please input the name of input and out bitmap files\n");exit(1);}*/// 获取位图文件相关信息// hdr = get_header(argv[1]); hdr = get_header("testnoise.bmp");if (!hdr) exit(1); // 以二进制可读方式打开输入位图文件fp = fopen("testnoise.bmp", "rb");if (!fp) {printf("File open error!\n");exit(1);} // 文件指针指向数据区域fseek(fp, hdr->offset, SEEK_SET)计算位图像素的个数nr_pixels = hdr->width * hdr->height;nr_w = hdr->width;nr_h = hdr->height;bitmap = malloc(nr_pixels);new_color = malloc(nr_pixels);count = malloc((nr_w+2)*(+nr_h+2));//读取位图数据到bitmap 中fread(bitmap, nr_pixels, 1, fp);fclose(fp);// 因为图像边缘无法使用邻域平均，所以根据邻近颜色填补图像的周围一圈，存入count[] 数组中// 中心图像存入count[] for(i=nr_w+3;i<(nr_w+2)*(+nr_h+2)-nr_w-3;i++) { j=i/(nr_w+2);if(i%(nr_w+2)!=0&&(i+1)%(nr_w+2)!=0) count[i]=bitmap[i-nr_w-1-2*j]; } // 填补第一排for(i=1;i} // 填补最后一排for(i=1;i} // 填补左边一排for(i=0;i} // 填补右边一排for(i=0;i<nr_h+3;i++)< p="">{ count[(i+1)*(nr_w+2)-1]=count[(i+1)*(nr_w+2)-2];}// 邻域平均3*3for(j=nr_w+3,i=0;j<(nr_w+2)*(+nr_h+2)-nr_w-3;j++) {if(j%(nr_w+2)!=0&&(j+1)%(nr_w+2)!=0)new_color[i]=(count[j]+count[j-1]+count[j+1]+count[j-nr_w-2]+count[j-1-nr_w-2]+count[j+1-nr_w-2]+count[j+nr_w+2]+count[j-1+nr_w+2]+count[j+1+nr_w+2])/9,i++; } //结果存入bitmap[] 中for (i = 0; i < nr_pixels; i++;bitmap[i]=new_color[i]; // 打开一个以输出文件名命名的文件,设为可写的二进制形式fpnew = fopen("test_lynoise.bmp", "wb+");// 由于位图文件的头部信息并没有因直方图均衡化而改变，因此输出图像的头部信息从原位图文件中拷贝即可：fwrite(hdr->signature, 2, 1, fpnew); fwrite(&hdr->size, 4, 1, fpnew);fwrite(hdr->reserved, 4, 1, fpnew); fwrite(&hdr->offset, 4, 1, fpnew); fwrite(&hdr->hdr_size, 4, 1, fpnew); fwrite(&hdr->width, 4, 1, fpnew); fwrite(&hdr->height, 4, 1, fpnew); fwrite(&hdr->nr_planes, 2, 1, fpnew); fwrite(&hdr->bits_per_pixel, 2, 1, fpnew); fwrite(&hdr->compress_type, 4, 1, fpnew); fwrite(&hdr->data_size, 4, 1, fpnew); fwrite(&hdr->resol_hori, 4, 1, fpnew); fwrite(&hdr->resol_vert, 4, 1, fpnew);fwrite(&hdr->nr_colors, 4, 1, fpnew); fwrite(&hdr->important_color, 4, 1, fpnew); if (hdr->offset > 54) fwrite(hdr->info, (hdr->offset - 54), 1, fpnew); // 直方图均衡化的数据(bitmap) 赋值fwrite(bitmap, nr_pixels, 1, fpnew);// 关闭fclose(fpnew);// 释放内存(优化程序必需) free(hdr);free(bitmap);</nr_h+3;i++)<>。
数字图像处理(西南交大)
实验一Matlab图像处理基础一、实验目的1.了解Matlab的基本功能及操作方法2.练习图像读写和显示函数的使用方法3.掌握Matlab支持的五类图像的显示方法（灰度、索引、黑白、彩色等）4.熟悉常用的图像文件格式与格式转换；二、实验内容1.图像的读写A)图像读rgb = imread('ngc6543a.jpg');B)图像写先从一个.mat 文件中载入一幅图像，然后利用图像写函数imwrite，创建一个.bmp文件，并将图像存入其中。
Load clownwhosimwrite(X,map,'clown.bmp')Command windows 窗口显示已载入的图片分辨率、字节大小、格式等信息。
C)图像文件格式转换bitmap = imread('clown.bmp','bmp');imwrite(bitmap,'clown.png','png');D)图像综合操作利用matlab提供的函数将图像读入；编写程序实现对给定图像进行一定比例的放大和缩小处理，在Mfile编辑器中写入以下程序，全速执行：I=imread('lena.tif'); %读入图像J = imresize(I,10); %放大10倍K = imresize(I,0.1); %缩小10倍L=imrotate(I,-10,'bilinear','crop'); %逆时针旋转10°subplot(2,2,1),imshow(I),title('原图'); %原图subplot(2,2,2),imshow(J),title('放大10'); %放大10倍subplot(2,2,3),imshow(K),title('缩小10'); %缩小10倍subplot(2,2,4),imshow(L),title('逆时针旋转10°'); %逆时针转10°2.图像显示A)二进制图像的显示BW1=zeros(20,20); %创建仅包含0/1的双精度图像BW1(2:2:18,2:2:18)=1;imshow(BW1,'notruesize');whosBW2=uint8(BW1);figure,imshow(BW2,'notruesize')BW3=BW2~=0; %逻辑标志置为on figure,imshow(BW3,'notruesize')whosBW=imread('circles.png');imshow(BW);figure,imshow(~BW);figure,imshow(BW,[1 0 0;0 0 1]);B)灰度图像的显示I=imread('testpat1.tif');J=filter2([1 2;-1 -2],I);imshow(I)figure,imshow(J,[])C)索引图像的显示load clown %装载一幅图像imwrite(X,map,'clown.bmp'); %保存为bmp文件imshow(X)imshow(X,map)D)RGB图像的显示I=imread('flowers.tif');imshow(I)RGB=imread('ngc6543a.jpg');figure,imshow(RGB)imshow(I(:,:,3)) % 显示第3个颜色分量E)多帧图像的显示mri=uint8(zeros(128,128,1,27)); % 27帧文件mri.tif初始化for frame=1:27[mri(:,:,:,frame),map]=imread('mri.tif',frame); % 读入每一帧endimshow(mri(:,:,:,3),map); % 显示第3帧figure,imshow(mri(:,:,:,6),map); % 显示第6帧figure,imshow(mri(:,:,:,10),map); % 显示第10帧figure,imshow(mri(:,:,:,20),map); % 显示第20帧F)显示多幅图像[X1,map1]=imread('forest.tif');[X2,map2]=imread('trees.tif');subplot(1,2,1),imshow(X1,map1)subplot(1,2,2),imshow(X2,map2)subplot(1,2,1),subimage(X1,map1)subplot(1,2,2),subimage(X2,map2)三、思考题1.简述MatLab软件的特点。
智能交通系统中的数字图像处理技术
３ 数字图像处理技术在智能交通中的应用
数字图像处理技术在ＩＴＳ领域中具有 极其广阔的应用， 例如交通监视、交通统计 等等，但其中最直接也是最令人感兴趣的 是车牌识别系统。
车牌识别系统是以汽车牌照为特定目 标，通过图像识别的方法，自动识别车牌号 码以及车牌颜色等其它相关信息的计算机 视觉系统，是计算机视觉和模式识别技术 在智能交通领域的重要研究内容，对于现 代智能交通有着重要的意义。
车牌定位是车牌识别系统中要解决的 关键问题之一。目前， 主要通过两条技术路 线进行车牌定位的研究，一种是基于灰度 图像处理技术，一种基于彩色图像处理技 术。前者的缺点是， 当车牌图像的对比度较 小或光照不均匀以及有类似车牌纹理特征 的干扰时，误识率增加且无法提供车牌的 颜色信息。随着计算机技术的迅猛发展， 研 究者开始应用彩色图像处理技术进行车牌 定位。 ３．２ 字符分割
字符识别就是利用数字图形处理技术 中的图像识别对分割出的车牌字符进行识 别， 也称为模式识别。典型的字符识别系统 包括：
（１）数据获取。图像数据获取 是 通 过 图 像输入设备实现，常用的图像输入设备有 摄像机， 图像采集卡等。它将景物光学灰度
①西南交通大学青年教师科研起步项目（编号２００７Ｑ０７７）
在一个完整的车牌识别系统中，当获 取车牌图像后，要对得到的图像进行识别。 车 牌 识 别 一 般 要 经 过 图 像 预 处 理 、牌 照 定 位 、字 符 分 割 、字 符 识 别 几 个 步 骤 ， 如 图 １ 所 示。
图像预处理程序对获取的车牌图像进 行滤波、边界增强等处理， 以便进行后续的 处 理 。车 牌 定 位 模 块 从 处 理 后 的 图 像 中 找
智能交通系统是在较完善的道路设施 基础上，将先进的电子技术、信息技术（ＩＴ）、 人 工 智 能 （ Ａ Ｉ ） 、地 理 信 息 （ Ｇ Ｉ Ｓ ） 、影 像 、计 算 机 技 术 、有 线 ／ 无 线 通 信 、传 感 器 技 术 和 系 统工程技术集成运用于地面运输的实际需 求 ， 建 立 起 全 方 位 、实 时 准 确 、高 效 的 地 面 交通系统，能对各种交通方式进行现代化、 科 学 化 的 智 能 管 理 ［１］ 。主 意 应 用 于 交 通 信 息 服务系统（ＡＰＴＩＳ －ａｄｖａｎｃｅｄ ｐｕｂｌｉｃ ｔｒａｆｆｉｃ ｉｎｆｏｒｍａｔｉｏｎ ｓｙｓｔｅｍ）、交通管理系统（ＡＴＭＳ －ａｄｖａｎｃｅｄ ｔｒａｆｆｉｃ ｍａｎａｇｅｍｅｎｔ ｓｙｓｔｅｍ）、公 共交通系统（ＡＰＴＳ－Ａｄｖａｎｃｅｄ Ｐｕｂｌｉｃ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｓｙｓｔｅｍｓ）、车辆控制系统 （ＡＶＣＳ－Ａｄｖａｎｃｅｄ Ｖｅｈｉｃｌｅ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ）、 货运管理系统（ＣＶＯ－Ｃｏｍｍｅｒｃｉａｌ Ｖｅｈｉｃｌｅ Ｏｐｅｒａｔｉｏｎｓ）、电子收费系统（ＥＴＣ－ｅｌｅｃｔｒｏｎｉｃ ｔ ｏ ｌ ｌ ｃ ｏ ｌ ｌ ｅ ｃ ｔ ｉ ｏ ｎ ） 、紧 急 救 援 系 统 （ Ｅ Ｍ Ｓ －
(完整word版)2015年西南交通大学数字信号处理实验2
数字信号处理MATLAB上机实验第三章3-23已知序列x（n）=｛1，2，3, 3，2，1｝1）求出x(n)的傅里叶变换X（ejω），画出幅频特性和相频特性曲线(提示：用1024点FFT近似X（ejω）)；2）计算x（n)的N(N≥6）点离散傅里叶变换X（k)，画出幅频特性和相频特性曲线；3) 将X（ejω）和X(k)的幅频特性和相频特性曲线分别画在同一幅图中, 验证X（k）是X(ej ω）的等间隔采样, 采样间隔为2π/N;4）计算X(k）的N点IDFT，验证DFT和IDFT的惟一性。
实验分析（1）题用1024点DFT近似x(n）的傅里叶变换.(2）题用36点DFT。
(4）题求傅里叶反变换验证IDFT的惟一性.实验代码及截图1到3问xn=[1 2 3 3 2 1］；Xen=fft(xn,1024);n1=0:length（Xen)—1;amp = abs(Xen)；phi = angle（Xen);Xkn=fft（xn，36);n2=0：length(Xkn)-1;amp2 = abs（Xkn）；phi2 = angle(Xkn）;subplot（221);plot（n1,amp)title（’Xejw幅频特性');xlabel('n')；ylabel（'Amp') subplot（222)；plot（n1，phi）title('Xejw相频特性')；xlabel（’n’)；ylabel('Phi'）subplot（223）；stem（n2，amp2，'。
’）title（'Xk幅频特性’）;xlabel('n')；ylabel('Amp'）subplot(224)；stem（n2,phi2，’.’)title(’Xk相频特性');xlabel('n’）;ylabel（’Phi'）截图如下第4问xn=[1 2 3 3 2 1］；Xkn2=fft(xn,6）；x6n=ifft(Xkn2）；n2=0:length（x6n）-1;subplot（2，1，2）；stem(n2，x6n,'。
数字图像处理 实验报告(完整版)

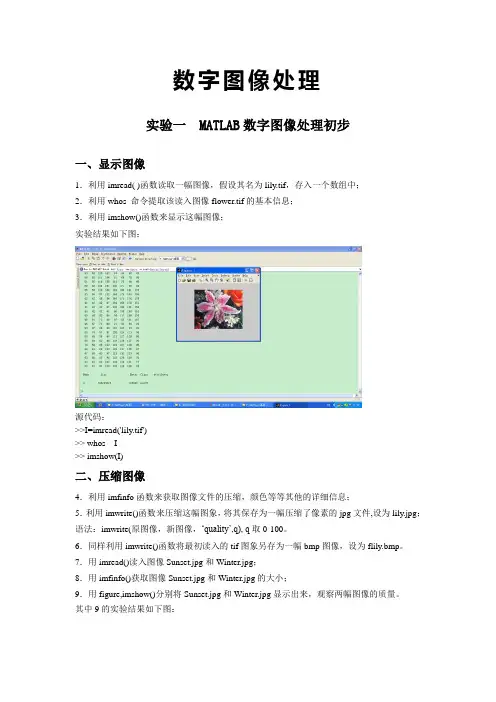

数字图像处理实验一 MATLAB数字图像处理初步一、显示图像1．利用imread( )函数读取一幅图像，假设其名为lily.tif，存入一个数组中；2．利用whos 命令提取该读入图像flower.tif的基本信息；3．利用imshow()函数来显示这幅图像；实验结果如下图：源代码：>>I=imread('lily.tif')>> whos I>> imshow(I)二、压缩图像4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为lily.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。
6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像，设为flily.bmp。
7．用imread()读入图像Sunset.jpg和Winter.jpg；8．用imfinfo()获取图像Sunset.jpg和Winter.jpg的大小；9．用figure,imshow()分别将Sunset.jpg和Winter.jpg显示出来，观察两幅图像的质量。
其中9的实验结果如下图：源代码：4~6(接上面两个) >>I=imread('lily.tif')>> imfinfo 'lily.tif'；>> imwrite(I,'lily.jpg','quality',20);>> imwrite(I,'lily.bmp');7~9 >>I=imread('Sunset.jpg');>>J=imread('Winter.jpg')>>imfinfo 'Sunset.jpg'>> imfinfo 'Winter.jpg'>>figure(1),imshow('Sunset.jpg')>>figure(2),imshow('Winter.jpg')三、二值化图像10．用im2bw将一幅灰度图像转化为二值图像，并且用imshow显示出来观察图像的特征。
数字图像处理实验
数字图像处理实验实验总学时：10学时实验目的：本实验的目的是通过实验进一步理解和掌握数字图像处理原理和方法。
通过分析、实现现有的图像处理算法，学习和掌握常用的图像处理技术。
实验内容：数字图像处理的实验内容主要有三个方面:(1) 对图像灰度作某种变换,增强其中的有用信息,抑制无用信息,使图像的视在质量提高,以便于人眼观察、理解或用计算机对其作进一步的处理。
(2) 用某种特殊手段提取、描述和分析图像中所包含的某些特征和特殊的信息,主要的目的是便于计算机对图像作进一步的分析和理解,经常作为模式识别和计算机视觉的预处理。
这些特征包括很多方面，例如,图像的频域特性、灰度特征、边界特征等。
(3) 图像的变换,以便于图像的频域处理。
实验一图像的点处理实验内容及实验原理：1、灰度的线性变换灰度的线性变换就是将图像中所有的点的灰度按照线性灰度变换函数进行变换。
该线性灰度变换函数是一个一维线性函数：灰度变换方程为：其中参数为线性函数的斜率，函数的在y轴的截距，表示输入图像的灰度，表示输出图像的灰度。
要求：输入一幅图像，根据输入的斜率和截距进行线性变换，并显示。
2、灰度拉伸灰度拉伸和灰度线性变换相似。
不同之处在于它是分段线性变换。
表达如下：其中，(x1,y1)和(x2,y2)是分段函数的转折点。
要求：输入一幅图像，根据选择的转折点，进行灰度拉伸，显示变换后的图像。
3、灰度直方图灰度直方图是灰度值的函数，描述的是图像中具有该灰度值的像素的个数，其横坐标表示像素的灰度级别，纵坐标表示该灰度出现的频率(象素的个数)。
要求：输入一幅图像，显示它的灰度直方图，可以根据输入的参数（上限、下限）显示特定范围的灰度直方图。
4、直方图均衡：要求1 显示一幅图像pout.bmp的直方图；2 用直方图均衡对图像pout.bmp进行增强；3 显示增强后的图像。
实验二：数字图像的平滑实验内容及实验原理：1．用均值滤波器（即邻域平均法）去除图像中的噪声；2．用中值滤波器去除图像中的噪声3． 比较两种方法的处理结果 实验步骤：用原始图象lena.bmp 或cameraman.bmp 加产生的3%椒盐噪声图象合成一幅有噪声的图象并显示；1． 用均值滤波器去除图像中的噪声（选3x3窗口）；2． f (x 0,y 0)=Med {f (x,y )∨x ∈[x 0−N,x 0+N ],y ∈[y 0−N,y 0+N ]}用中值滤波器去除图像中的噪声(选3x3窗口做中值滤波)；3． 将两种处理方法的结果与原图比较，注意两种处理方法对边缘的影响。
