矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法
馈电开关故障检修与排除
![馈电开关故障检修与排除](https://img.taocdn.com/s3/m/a9e5c6c90c22590102029dea.png)
矿用隔爆真空馈电开关常见故障与排除一、设备名称:矿用隔爆型真空馈电开关二、型号:BKD 20-200/1140(660)Z三、设备功能及作用:1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。
在交流50HZ,660V或1140V额定电流200A及以下的线路中,开关可作配电系统的总开关,也可作配电路分开关。
2、保护单元采用的16位计算机技术,高精度的A/D转换器,对交流信号直接采样计算,反映电网的实时运转情况,保护灵敏可靠,测量精度高。
3、当线路出现故障时,开关自动快速切除故障线路,计忆显示故障参数,并对开关实施闭锁,解除故障后进行人工复位,才能重新合闸。
4、馈电漏电有总开关和分开关两级选择性漏电保护系统。
5、开关有漏电闭锁,漏电跳闸,短路等试验功能。
6、具有风电,瓦斯电闭锁功能。
7、中文液晶显示,带RS485串行通信接口,支持遥控控制。
四、设备故障检修及排除方法1、开关合闸后,显示器不显示:①.检查开关变压器一、二次熔断器是否损坏,如果损坏应及时进行更换。
②.检查开关门板矩形插座有无松动或脱落,检查保护器电源100V是否正常,插座松动、脱落或保护器100V不正常,都会造成保护器没电,显示屏没电,应重新安装好插座链接,并检查FU3熔断进行更换。
2、显示屏正常①.调整显示板可调电阻,改变对低电压,若显示屏发黑应顺时针调整,如亮度过高出现模糊,应逆时针调整。
②.检查复位按钮是否短接或卡住不能复位,出现后应还原或更换按钮。
3、按合闸按钮不合闸①.检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点,若不正常,不能正常合闸。
②.检查保护器9脚10脚是否导通,如不正常,进行检查或更换。
③.检查真空断路器和J4整流有无损坏。
4、安分闸按钮不分闸①.检查分闸按钮触点是否正常。
②.检查真空断路器右侧辅助触点是否正常闭合。
③.检查脱口线圈,整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。
矿用隔爆型真空馈电开关原理分析与故障处理
![矿用隔爆型真空馈电开关原理分析与故障处理](https://img.taocdn.com/s3/m/fe6678f8ba4cf7ec4afe04a1b0717fd5360cb2c3.png)
矿用隔爆型真空馈电开关原理分析与故障处理摘要:矿用隔爆型真空馈电开关(以下简称馈电开关)广泛适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在煤矿井下电压660V、1140V,电流至400A的中性点不接地的三相电网中,作为配电总开关或分支开关之用。
在使用过程中如果不懂结构原理,会给保养维护带来不便,只有把结构原理分析清楚,才能更好的操作使用。
关键词:真空馈电原理分析故障处理引言:随着煤矿智能化设备的推广应用,矿用隔爆型真空馈电开关应用范围广,使用数量大,在使用过程中容易出现种种故障情况,给煤矿安全生产带来诸多影响,只有认真分析原理,总结经验,才能在实践中不断突破。
1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形,用4只M12的螺栓与撬形底座相连。
隔爆外壳分隔为两个空腔即接线腔与主腔。
隔爆外壳上、下两个空腔,分别为接线腔和主腔。
接线腔在主腔的上方,它集中了全部主回路与控制回路的进出线端子。
主回路电源进线端子上罩有隔电防护板。
接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口,主腔由主腔壳体与前门组成,主要装有主体芯架和千伏级电源控制开关,前门采用快开门结构。
主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。
前门采用快开门结构。
主腔内右侧装有交流真空断路器,断路器上方装有电流互感器和零序电流互感器,主腔内左侧的安装架的正面装有千伏级小熔断器,中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等,反面装有控制变压器、三相电抗器、电压变换器、电阻等。
前门上装有保护器、显示器、保护器电源、试验开关和按钮等。
前门与外壳之间有可靠的机械联锁,当需要打开馈电开关前门时,首先须将右侧壁上的电源控制开关的手把打至断开位置(中间位置),断开控制电源,断路器因控制电路失电而自动分闸,然后拧进闭锁杆,使其里端进入电源开关手把的闭锁孔内,将电源开关闭锁于断开的位置,其外端才能脱离前门上的限位块解除前门闭锁,此时方能打开前门,前门闭合的方法与打开的程序相反,从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。
400馈电开关维修
![400馈电开关维修](https://img.taocdn.com/s3/m/e58da8d23968011ca2009198.png)
400馈电开关维修KBZ20-400/1140/660Z矿用隔爆型真空馈电开关的说明及各种操作流程及常见的故障处理一、型号和意义KB——矿用隔爆馈电开关Z——真空式 20——设计序号400——额定电流(A)1140/660——额定电压(V)二、主要技术参数1、启动器可控制三相交流电动机最大额定功率基本参数如表1-1启动器可控制三相交流电动机最大额定功率基本参数型号额定电流/A额定电压/VCOSΦ=0.8时所控制电动机的最大功率/KW电机综合保护器电流整定范围开关质量KBZ20-400/1 140/660Z 400 1140 500KW400300Kg660 300kW1-2真空接触器主要技术参数型号额大电无条件瞬断分断能力流/A 电流/A时间电流/A时间KBZ20-400/114 0/660Z 400 50060MS90030MS1-3、短路闭锁保护:电流整定电流值为开关整定电流的3-10倍。
1-4、漏电保护:在开关分闸状态时,负荷侧绝缘电阻在60KΩ左右(1140V)以下时,开关实现漏电闭锁。
在合闸状态时,负荷侧绝缘电阻将至30KΩ左右时,开关实现选择性漏电跳闸。
1-5、过压动作性能范围。
在额定控制电源电压≧120%Ue之间热态范围内真空接触器过压保护应能可靠动作。
低压额定电压得70%真空接触器应能释放。
1-6、风电闭锁可根据局扇开关跳闸时的输出节点的状态,风电闭锁保护可以选择“常开”或“常闭”作为动作条件。
1-7、瓦斯电闭锁可根据瓦斯断电仪跳闸时的输出节点的状态,瓦斯闭锁保护可以选择“常开”或“常闭”作为动作条件。
1-8、保护性能。
启动器的保护特性见表启动器的保护特性3、T3:零序变压器用于660V/50V作用:漏电时零序电压U。
输出4、Q1:吸合线圈控制电压:DC约130V(由AC127V经过4×ZP5A整流得到)作用:电动合闸5、Q2:脱口线圈控制电压:DC48V(由AC55V经RS808桥整流得到)作用:电动分闸6、Q3:失压线圈控制电压:DC48V(由AC55V经RS808桥整流得到)作用:无压释放(由Q3的储能簧恢复力脱口)工作原理:平时带电储能,失压时释放脱口7、J4:闭锁继电器型号:JQX—BF控制电压:DC48V(由AC55V经RS808桥整流得到)作用:故障时闭锁合闸原理:故障→J4失电→J4—1断开→J3不吸合→闭锁合闸8、J3:合闸中继型号:JZC4—31 断电—延时—打开型控制电压:AC127V作用:合闸控制9、SJ:时间继电器型号:SJ3P控制电压:AC127V作用:(1)延时——保护合闸可靠性(2)断电——保护吸合线圈Q1原理:合闸后→KM—3打开→SJ失电→J3被延时断电→Q1被保护断电10、J5:漏试继电器型号:JZC4—31控制电压:AC127V作用:漏电试跳11、SK:三相电抗器作用:(1)作总开关时,附加直流源(DC40V)直流通道,实现对地绝缘状态的实时监测。
7矿用隔爆馈电开关故障的查询与排除

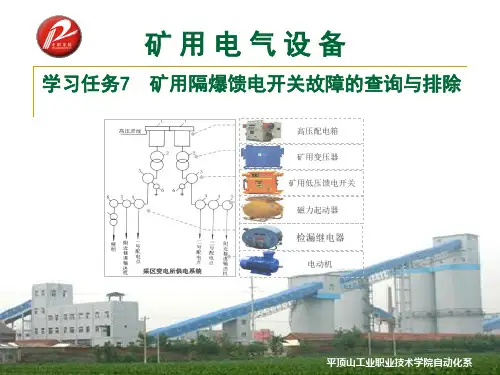

![7矿用隔爆馈电开关故障的查询与排除](https://img.taocdn.com/s3/m/495a7bec49649b6649d74719.png)
平顶山工业职业技术学院自动化系 12
学习任务7——矿用隔爆馈电开关故障的查询与排除
平顶山工业职业技术学院自动化系 13
学习任务7——矿用隔爆馈电开关故障的查询与排除
平顶山工业职业技术学院自动化系 14
学习任务7——矿用隔爆馈电开关故障的查询与排除
平顶山工业职业技术学院自动化系 6
学习任务7——矿用隔爆馈电开关故障的查询与排除
2、BKDl–500/1140(660)型馈电开关的工作原理
(1)组成
主回路、.控制电源回路、.检测回路、执行回路、过载及短路保
护单元、欠压保护回路、漏电保护单元。
(2)工作原理
主回路
①控制电源回路
② 检测回路
③执行回路
④过载及短路保护单元
⑤欠压保护回路 ⑥漏电保护单元
平顶山工业职业技术学院自动化系 7
学习任务7——矿用隔爆馈电开关故障的查询与排除
BKDl–500/1140(660)型馈电开关电气原理图
平顶山工业职业技术学院自动化系 8
学习任务7——矿用隔爆馈电开关故障的查询与排除
3、维护与检修
(1)周期性检查馈电开关外壳、各隔爆面、隔爆轴、孔配 合处有无划伤损坏,如有损坏应及时修理
平顶山工业职业技术学院自动化系 10
学习任务7——矿用隔爆馈电开关故障的查询与排除
二、BKD5-200(400)/1140(660)(汉显智能)馈电开关
矿用隔爆型真空自动控制馈电开关有DKZB、DzKB、BKD等 多种系列,均采用真空断路器和电子保护装置,随着单片机的 使用,新型的智能化真空自动馈电开关取代了电子保护装置, 被越来越广泛的使用。下面以BKD5系列为例进行介绍。
实验室矿用隔爆电气常见故障及处理方法
![实验室矿用隔爆电气常见故障及处理方法](https://img.taocdn.com/s3/m/824fd928dd36a32d737581fc.png)
一、矿用隔爆型真空可逆电磁起动器型号:QBZ—80N(BQD—80N)常见故障判断及维修1、按反、正车启动按钮,电机只正转;远方启动按钮其中一个损坏。
2、按启动按钮开关不启动;(1)检查变压器熔断是否熔断,检查本身停止按钮接触是否良好。
(2)检查JDB综合保护器是否正常。
(3)电机正转不启动:检查ZJ1常闭点、ZC接点是否良好。
(4)电机反转不启动:检查ZJ2常闭点、FC接点是否良好。
(5)检查远方启动、停止按钮常开、常闭点接触是否良好。
二、矿用隔爆型真空馈电开关型号:KBZ10—630/1140常见故障及处理方法1、开关指示灯指示正常,按合闭钮,开关不合闸?处理方法:(1)220V保险丝断、更换。
(2)时间继电器未吸合,查找继电器电源。
(3)试验选择开关接触不良,处理接点。
2、合上电源开关,分闸灯亮,漏电闭锁灯亮,开关合不上闸?(1)操作方法不对,没按复位按钮,首先按复位铵钮,检测灯亮,所有故障指示灯灭,按合闸钮,开关合闸。
(2)所漏电故障,漏电保护动作,闭锁,查找漏电故障是负荷侧还是开关本身,如果是负荷测,查找潜心电故障点处理即可;如果是开关本身,查找开关本身。
3、开关指示灯允许合闸,但机构维持不住?(1)欠压线圈的压簧未压到位,机构搭半轴不位,查找压簧不到位的原因,使压簧压到位。
(2)欠压线圈断,没有工作,更换欠压线圈。
三、矿用隔爆型照明综合信号保护器型号:ZBZ—4.0/660(380)M常见故障判断1、漏电指示灯常亮开关送不上电;变压器二次127V接地,用兆欧表查找接地。
2、按下启动按钮开关不吸合检查变压器一次熔断大是否熔断;检查组合开关是否通路;检查二次熔断器是否熔断;检查控制断电器IJ1常闭点接触是否良好;检查启动、停止按钮常开、常闭接点接触是否良好。
四、煤矿风机用隔爆型双电源真空电磁起动器型号:QBZ—120/1140(660)-SF 故障分析排除1、RD1、RD01指示灯不亮。
馈电故障维修指导手册
![馈电故障维修指导手册](https://img.taocdn.com/s3/m/c23f478b4afe04a1b071dede.png)
2、送上电保护有显示,但是按启动按钮,断路器不动作。
答:a、二次保险烧,导致36V没电,无法启动。处理方法:更换保 险RD2。(参考图二)
b、SJ时间继电器损坏,导致HZ1不能吸合。处理方法:更换SJ1 时间继电器或检查相关线路,保证HZ1要吸合。(参考图二)
c、屏幕显示漏电闭锁,所以按启动按钮没有反应。处理方法: 打开门,送上电,看下侧板上,HZ2停止中间继电器是不是一直 吸合状态,若是吸合状态,说明开关是在闭锁合闸状态。请拆下 负载线路,再次送电查看是否还有闭锁现象,无闭锁说明负载线 路有漏电现象,请查找处理;若无闭锁现象,说明是开关自身问 题,请更换滤波板,可能是滤波板22uf电容击穿。(参考图二)
c、断路器上整流桥击穿,损坏了,导致RD3烧毁,造成不自保。 处理方法:更换整流桥。(参考图七)
d、HZ2停止中间继电器17#和18#常闭点断开或者接触不良,继电 器卡住。 处理方法:更换中间继电器。(参考图二)
e、失压线圈坏,68#和16#有DC48V输出,但是失压线圈没有吸合, 失压线圈损坏。 处理方法:更换失压线圈。判定是不是失压线圈不能吸合造成的 断路器不能自保,可拆下失压脱扣板,再进行合闸,拆下后可以 合闸,说明失压线圈不能吸合。(参考图六)
③若在做漏试时没有零序电压,检查总分钮子开关有没有坏, 或BK2零序变压器是否损坏。(参考图二)
④若零序电压和零序电流都达到设定值漏电不跳,可能是零 序电压方向和零序电流方向不一致,对调BK2零序变压器二次输 出线52#和地的位置,再做选漏。
c、辅助接地已经接好,但是做为分开关时,做漏电不跳闸。
处理方法:
①首先把门上的钮子开关设置在分开关,然后按确认键进入 主菜单-选漏设置-分开关。菜单-软件选择-选漏模式-外部采集。
浅析QJZ-6301140(660)-4 矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法
![浅析QJZ-6301140(660)-4 矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法](https://img.taocdn.com/s3/m/7a050493690203d8ce2f0066f5335a8102d266ad.png)
产能经济369浅析QJZ-630/1140(660)-4矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法王 英 大同煤矿集团有限责任公司技师学院摘要:煤矿生产过程中,会不可避免发生各类电气设备故障,其中大部分故障是因为电气设备本身出现问题而造成的。
本文阐述了QJZ-630/1140(660)-4矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法,为煤矿安全生产和科学管理提供了保障。
关键词:煤矿;真空磁力起动器;故障;排除方法中图分类号:F426.6 文献识别码:A 文章编号:1001-828X(2019)022-0369-01安全供电是矿井安全生产的重要保障,因此,日常要加强维护和检测。
煤矿电气设备检修工的主要任务是对生产矿井所使用的各种起动器、电动机、变压器等电气设备进行维护和检测。
检测方法通常有直观法检测和仪表法检测。
一、直观法检测通过人的视觉或其它感觉器官去发现故障、排除故障的一种检测方法。
它是最基本的检测故障方法之一。
外观检测要查看起动器外壳有无变形、裂纹、生锈等现象。
防爆外壳要求符合《煤矿安全规程》相关规定,必须具有耐爆性和隔爆性。
如隔爆接合面满足隔爆性要求,接合面的间隙必须小于所规定的最大间隙,接合面有效宽度必须不小于所规定的最小有效宽度,接合面的粗糙度必须不大于规定的粗糙度等。
检查接装置是否正确、牢固,检查接地(包括控制线和通信线)是否良好,检查端子接线及裸露部分、电气间隙等是否满足要求。
潮湿性气体会导致起动器结露或金属生锈,而在结露或生锈情况下运行,将会有炸机的危险。
如发现有结露或积水现象,应清理干净并烘干,没用结露或积水现象,应在保养的同时换干燥剂。
二、仪表法检测仪表测法检可采用电压表、电流表、电阻表、验电笔、兆欧表等各类仪表检测电路的断路、短路、漏电等各类故障。
送电前,仔细检查供电电压及回路绝缘状态,当出现过电压、欠电压、瓦斯超限、漏电闭锁时,各电机将不能启动,同时显示出故障状态。
馈电故障维修指导手册
![馈电故障维修指导手册](https://img.taocdn.com/s3/m/c23f478b4afe04a1b071dede.png)
处理方法:更换保护器。
7、馈电开关合闸,三相电流显示不平衡? 答:a、首先使用钳形电流表确认实际三相电流是否平衡,若不平衡,
请检查负载。
b、三相电流平衡,请查看断路器下方蓝颜色电流互感器是否损 坏,或相关线路是否断开造成不平衡。
c、以上两项检查均无问题,请更换保护器。
d、停止按钮卡住造成开关启动无反应。(参考图一)处理方法: 需要更换停止按钮,停止按钮接的是常开点。
3、开关送上电,有显示,但是按下启动后,断路器能吸合,但是不 自保。
答:a、RD3保险烧了,失压线圈不得电,造成不自保。处理方法: 更换RD3保险,检查相关电路。(参考图二)
b、断路器保持机构磨损,造成不自保。 处理方法:调整机构,或者更换保持轴。(参考图六)
b、检查一次侧陶瓷保险RD1是否烧毁。处理方法:扭紧保险帽, 更换保险。(参考图一)
c、检查二次保险是否烧了,或保险座上有线脱落或虚焊,导致 保护器不显示。处理方法:更换RD2保险,或连接脱落线路。 (参考图二)
d、测量保护器AC1、AC2是否有100V,如果有不显示,说明保护器 损坏。处理方法:更换保护器,并整定好参数。
b、按照前面总分开关设置方法设置好后,合闸还是顶上一级, 可能分开关附加直流电源方向和总开关不一致。
处理方法:打开保护器后盖,把j2、j4、(j5、j7)的插针倒在 j1、j3(j6、j8)上来,反之亦然。(参考图八)
6、馈电开关合闸后电压显示不正常或出现失压跳闸?
答:a、开关里面保护器没有设置好造成显示不正常。
d、开关按合闸按钮,烧保险。 处理方法:断路器上的四个大容量二极管击穿,检查并更换损坏 的二极管。(参考图七)
馈电开关故障检修与排除教学内容
![馈电开关故障检修与排除教学内容](https://img.taocdn.com/s3/m/41030f8e4028915f804dc283.png)
馈电开关故障检修与排除矿用隔爆真空馈电开关常见故障与排除一、设备名称:矿用隔爆型真空馈电开关二、型号:BKD 20-200/1140(660)Z三、设备功能及作用:1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。
在交流50HZ,660V或1140V额定电流200A及以下的线路中,开关可作配电系统的总开关,也可作配电路分开关。
2、保护单元采用的16位计算机技术,高精度的A/D转换器,对交流信号直接采样计算,反映电网的实时运转情况,保护灵敏可靠,测量精度高。
3、当线路出现故障时,开关自动快速切除故障线路,计忆显示故障参数,并对开关实施闭锁,解除故障后进行人工复位,才能重新合闸。
4、馈电漏电有总开关和分开关两级选择性漏电保护系统。
5、开关有漏电闭锁,漏电跳闸,短路等试验功能。
6、具有风电,瓦斯电闭锁功能。
7、中文液晶显示,带RS485串行通信接口,支持遥控控制。
四、设备故障检修及排除方法1、开关合闸后,显示器不显示:①.检查开关变压器一、二次熔断器是否损坏,如果损坏应及时进行更换。
②.检查开关门板矩形插座有无松动或脱落,检查保护器电源100V是否正常,插座松动、脱落或保护器100V不正常,都会造成保护器没电,显示屏没电,应重新安装好插座链接,并检查FU3熔断进行更换。
2、显示屏正常①.调整显示板可调电阻,改变对低电压,若显示屏发黑应顺时针调整,如亮度过高出现模糊,应逆时针调整。
②.检查复位按钮是否短接或卡住不能复位,出现后应还原或更换按钮。
3、按合闸按钮不合闸①.检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点,若不正常,不能正常合闸。
②.检查保护器9脚10脚是否导通,如不正常,进行检查或更换。
③.检查真空断路器和J4整流有无损坏。
4、安分闸按钮不分闸①.检查分闸按钮触点是否正常。
②.检查真空断路器右侧辅助触点是否正常闭合。
③.检查脱口线圈,整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。
煤矿防爆开关常见故障检修十例
![煤矿防爆开关常见故障检修十例](https://img.taocdn.com/s3/m/002ae1e259f5f61fb7360b4c2e3f5727a5e924b4.png)
煤矿防爆开关故障检修十例天府技工学校正刚一,电原理图QBZ矿用隔爆型真空电磁起动器原理图二、操作过程〔1〕搞清楚故障现象:如按起动按钮时开关不闭合、起动后回路不能自保、起动后不能停顿、磁铁的鸣叫声很响、磁铁闭合缓慢、开关闭合时上一级馈电开关掉闸、过热继电器不能自动复位、触头过热和勺伤、触头熔焊在一起、线圈过热或线圈烧毁、触头磨损较快等等。
〔2〕故障分析:根据故障现象从原理上分析可能的故障环节和故障点。
〔3〕检查判断:按分析结果,依靠原理图、接线图在磁力起动器上找准检测位置,用适当的方法和手段判断出故障所在。
〔4〕排除故障:或修或换发生故障的元件,使磁力起动器恢复正常,但要注意消除发生故障的根本原因,以免一样故障再重复发生。
例:故障时磁力起动器起动后回路不能自保分析:可能是2号线有断路,或辅助触头接触不良或损坏,也有可能是按钮接错〔指新装的按钮〕。
检查处理:将隔离开关断开,翻开磁力起动器外盖,用万用表欧姆档检查2号线的通路;进一步检查辅助触头〔人为使磁力起动器吸合,用万用表欧姆档检查辅助触头的通断情况〕;假设都正常,则再检查按钮接线是否正确;查出故障原因后,采取相应的方法进展处理。
三、QBZ防爆开关故障检修实例例1、启动按钮按下后出现断相、电动机转速慢并出现嗡嗡声。
分析与检修:通过故障现象分析,疑心故障是由真空断路器接触不良或损坏,进线三相电源是否正常或隔离换相开关而导致该故障。
检查方法:开机带电状况下用万用表500伏档测L1、L2和L3有无380V交流电测真空断路器进线端有无380V,如缺一相可能问题在换相开关,如有再测真空接触器出线U、V 和W端如缺一相,可根本判断*一真空管有问题。
拆下故障真空管修复,如能调整触头距离可恢复,如已烧坏,更换同规格真空接触器。
例2、按下启动按钮,真空接触器吸合不好,声音很大,不能正常工作。
分析与检修,通过故障现象分析,疑心故障是启动线圈或启动控制变压器有问题,或中间继电器KA13-14触头接触不良造成。
矿用隔爆型真空电磁启动器工作原理与故障排除
![矿用隔爆型真空电磁启动器工作原理与故障排除](https://img.taocdn.com/s3/m/077e506103d8ce2f0166235f.png)
QBZ-120/660(380V)矿用隔爆型真空电磁启动器经常用于煤矿井下,周围环境介质中含有瓦斯(主要成分为甲烷)、煤尘等混合物的易燃易爆气体环境当中,适合电源特点:工频50HZ ,三相中性点不接地的线路当中。
此启动器有电压380V 和660V 两个电压等级,额定电流最大可到120A ,常用于控制小容量三相异步电动机频繁启动。
一、工作原理(一)启动器送电启动方式1.接触器线圈供电方式(直流36V )。
启动器的接触器线圈为直流线圈,电压等级36V ,由控制变压器提供36V 交流电源,通过桥式整流得到36V 直流电给接触器线圈使用。
2.桥式整流。
采用四个二极管两两正反连接组成全波整流装置,把控制变压器提供的36V 交流电变成36V 直流电源。
3.大电流启动、小电流维持。
如图所示,交流真空接触器吸合线圈组由四个线圈串并联组成,当接触器吸合瞬间线圈Q11和线圈Q12串联得电;接触器吸合后KM1常闭点断开,由两个线圈串联转换为四个线圈串联得电来维持住吸合状态。
即大电流吸合,小电流维持。
(二)保护功能1.漏电闭锁保护:在启动器启动之前,电动机综合保护器如果检测到有漏电现象,即当电路电源电压380V 时,检测到一相对地绝缘电阻值低于7K Ω或当电路电源电压660V 时,检测到一相对地绝缘电阻值低于22K Ω时,电动机综合保护器内部的执行继电器线圈释放,其常开触点不动作,则启动器无法启动,从而实现漏电闭锁。
2.过载、短路、断相及三相不平衡保护:在启动器启动后,当电路发生过载、短路、断相及三相不平衡故障时,电动机综合保护器内部的执行继电器线圈失电释放,其常开触点断开,切断启动器控制回路,启动器跳闸,主回路断开,从而实现过载、短路、断相及三相不平衡保护。
二、在生产过程中产生的故障实例:某矿某队生产工作面一台矿用隔爆型电磁启动器,启动时烧坏电动机综合保护器,致使启动器无法正常工作。
为了不影响生产,机电人员迅速对启动器进行了检查,检查后没有发现故障,于是更换一台新的综保,但更换后,启动器启动时又烧坏。
第四章 矿用隔爆型低压真空磁力起动器及馈电开关
![第四章 矿用隔爆型低压真空磁力起动器及馈电开关](https://img.taocdn.com/s3/m/f9020357eefdc8d376ee328c.png)
第四章矿用隔爆型低压真空磁力起动器及馈电开关第三章我公司常用低压真空磁力起动器及馈电开关第一节 QBZ-80、120、200矿用隔爆型真空磁力起动器原理图解矿用各型真空磁力起动器,其工作原理、外形、结构大多相似。
下面先对其中某一型号的起动器作一详细剖析,讲解其工作原理、接线方法、分立元件的作用等。
通过这一小节,能起到触类旁通的作用,以便对其它类型开关作进一步的分析。
一、图解QBZ-80、120、200图一 QBZ-80、120、200内部结构图图二 QBZ-80、120、200原理图上面两张图是QBZ-80、120、200开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。
现在,我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM的触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中的开关,是通过手动来控制。
那么左边的真空接触器是如何工作的哪?再看下图:图四图五真空接触器结构图图四的那个白方框,他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合呢?图八原理图八很好的解决了这个问题。
启动器故障维修指导手册
![启动器故障维修指导手册](https://img.taocdn.com/s3/m/aa4033a3bb4cf7ec4afed0de.png)
二)
矿用隔爆型真空磁力启动器
一、产品结构
二、矿ห้องสมุดไป่ตู้隔爆型真空磁力启动器电气原理图
三、矿用隔爆型真空磁力启动器易损配件清单
四、矿用隔爆型真空磁力启动器常见故障分析
1、按下启动按钮,接触器不吸合? 答:a、按钮接触不好,可以检查按钮常开触点或者更换按钮。
b、无36V电源,检查一次侧RD保险是否熔断,控制变压器36V 电源是否正常,接触器合闸线圈二次保险是否烧毁。(参考图一、 二)
c、接触器整流二极管击穿,用万用表测量二极管好坏。
d、保护器常闭触点接触不好,更换保护器。(参考图一、二)
e、中间继电器损坏,合闸中间继电器不动作。(参考图一、二)
d、辅助接点接触不良,或者触点烧毁,更换调整辅助开关。 (参考图二)
2、启动后不自保?
答:a、真空接触器线圈故障,更换接触器。
b、辅助触点接触不良,自保触点断路,更换或调整辅助开关。 (参考图四)
3、按停止按钮无法分闸? 答:a、中间继电器卡死或粘连,需要更换中间继电器。(参考图二)
b、不合闸,负载侧也有电,或合闸负载侧也无电。 ①真空接触器动导杆锁紧螺母松动,或真空管漏气。 ②真空接触器真空管内部粘连。(参考图四)
4、过载时保护不动作? 答:a、电流互感器线路松断,保护器无电流检测,检测电流互感器
煤矿井下高压开关和磁力启动器技术参数和常见故障[1]
![煤矿井下高压开关和磁力启动器技术参数和常见故障[1]](https://img.taocdn.com/s3/m/057626065a8102d276a22f40.png)
煤矿井下高压开关和磁力启动器技术参数和常见故障一PB3-6GAZ型高压隔爆真空配电装置(一)技术参数1、额定工作电压:6KV2、最高工作电压: 6.9KV3、额定电流:50、100、150、200、300、400A4、额定短路开断电流及次数:10KA、16次5、额定短路关合电流:25KA6、2秒钟热稳定电流:10KA7、动稳定电流(峰值):25KA8、额定断流容量:100MV A9、额定工作电流下的电寿命:≥10000次10、操作过电压倍数:≤3.0倍相电压(峰值)11、额定绝缘水平:1分钟工频耐压:23KV(隔离插销断口26KV)冲击耐压:40KV(隔离插销断口46KV)正、负极性各15次12、各相主回路电阻(PB3-6GAZ型)≤800微欧13、失压脱扣器线圈额定电压:交流100V(二)主要机械特性参数1、触头额定开距8mm2、触头超行程 2 mm3、平均合闸速度0.6-1.0m/s4、平均分闸速度0.6-1.2m/s5、合闸时触头弹跳时间≤5 ms6、三相触头分、合闸不同期性≤2 ms7、额定每相触头的终压力400N8、机械寿命不小于10000次(三)工频耐压试验在作耐压试验前,应先将压敏电阻断开,盖上绝缘板,以免试验时压敏电阻导通接地,并将电流互感器与电压互感器的二次侧短路后接地,。
耐压试验情况见表,试验结果以无击穿,1、漏电保护采用零序电流型漏电保护一次零序电流整定值及延时动作时间的分档见下表2、过载保护过载保护的整定值为额定二次电流(5A)的0.4-1.2倍,即2—6A,分为0.4(2A)、0.5(2.5A)、0.6(3A)、0.7(3.5A)、0.8(4A)、0.9(4.5A)、1.0(5A)、1.1(5.5A)、1.2(6A)共9档。
综保的板面上是按过载倍数刻度的过载延时具有反时限特性3、短路保护短路保护的整定值为额定二次电流(5A)的2—6倍,即10—30安,分为2(10A)、2.2(11A)、2.4(12A)、2.6(13A)、2.8(14A)、3(15A)、4(20A)、5(25A)、6(30A)共9档。
矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法
![矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法](https://img.taocdn.com/s3/m/883dfb28effdc8d376eeaeaad1f34693daef1064.png)
矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法【摘要】本文主要阐述了矿用隔爆型真空馈电开关的组成,技术特征、保护性能常见故障与解决方法,以二种矿用隔爆真空电磁启动器进行了分析。
【关键词】真空馈电开关;磁力启动器DKZB-400/ll40矿用隔爆型真空馈电开关,主要用在煤矿井下,额定电压ll40V或660V、频率50Hz的配电系统中作线路总开关或分支开关,所控制电路的负荷电流为400A。
矿用隔爆型真空磁力启动器,是一种新型矿用低压器产品,真空接触器把电弧封闭在真空开关管内,具有分断能力高、燃弧时间短,触头磨损小的特点,因而电寿命长。
介质绝缘强度恢复速度快,适用于频繁操作。
开距小,耗散功率小,而且又没有喷弧距离。
体积小、质量轻、不飞弧、保护齐全,便于检修。
在煤矿高、低压开关中已广泛运用。
1.矿用隔爆型真空馈电开关1.1矿用隔爆真空馈电开关的组成与技术特征本馈电开关主要由隔爆外壳、真空断路器、控制回路电源开关、芯板组件、检查开关、故障信号指示等组成。
1.2矿用隔爆真空馈电开关的保护性能过电流脱扣器具有过载长延时动作和短路瞬时动作两段保护特性。
过载保护整定电流从l60-400h六挡,短路保护整定电流从l200-4000A六种。
开关具有欠压脱扣线圈、分励脱扣线圈及电子式过电流脱扣器,欠压脱扣线圈与分励脱扣线圈亦是过电流脱扣器的执行环节。
欠压脱扣线圈F的释放电压为35%-65%额定电压时失压线圈脱扣,开关脱扣、分闸。
失压保护:当电网停电时失压线圈脱扣,开关脱扣、分闸。
1.3常见故障及处理方法根据故障信号指示灯分析判断,白色为过载信号,跳闸后燃亮:红色为短路信号;兰色为真空开关漏气信号,合闸前指示。
2.磁力启动四常见故障原因及处理方法2.1 BQD-80矿用隔爆型真空磁力启动器BQD7-80矿用隔爆型真空磁力启动器丰要用作就地或远距离控制,电压660V、频率为50Hz的矿用隔爆型三相笼式电动机的启动和停止,并在停机时进。
矿用隔爆真空电磁启动器的常见故障及处理方法
![矿用隔爆真空电磁启动器的常见故障及处理方法](https://img.taocdn.com/s3/m/8e6ba502b52acfc789ebc9ab.png)
4.线圈受潮或有导电尘埃使局部短路
1.调整弹簧压力
2.更换线圈或调整电压
3.修理或更换线圈
4.干燥线圈并注意保持线圈清洁
8.一个方向能启动而另一个方向不能启动
1.隔离开关反向后接触不良
1.检查更换或修理隔离开关反向触点
2.检查修理触点或弹簧
3.重新接线
3.不按启动按钮自行启动,按停止按钮不能停止
1.启动按钮未复原位或损坏
2.1号线与9号线短路
3.主触头熔在一起,磁铁有剩磁或非磁性衬垫磨损过限
1.检查修复启动按钮
2.按接线圈检查处理
3.检查并修复触头,更换或修整衬垫
4.吸合磁铁鸣叫声太大
1.磁铁接触面不正或有脏物
2.触头压力过大
表4-1矿用隔爆真空电磁启动器的常见故障及处理方法
故障现象
故障原因
处理方法
1Байду номын сангаас按启动按钮时开关不闭合
1.电源没有电,刀闸开关未闭合
2.综合保护装置动作闭锁,或控制变压器熔体熔断
3.停止按钮未恢复原位或损坏
4.启动按钮损坏
5.变压器或吸力线圈烧坏
6.控制回路有接触不良现象或控制回路端子松动
7.控制芯线断线
3.固定衔铁及磁轭的螺钉松动或压力不足
4.电源电压太低,吸合不上
5.变压器二次线圈局部短路导致电压过低
6.线圈烧坏或局部短路
1.调正接触面,清除脏物
2.调节触头压力弹簧
3.修理松动部位
4.调整电源电压
5.检修变压器
6.更换新线圈
5.磁铁闭合缓慢
1.电压过低(低于85%)
2.活动机构不灵活
3.磁铁间隙过大
QJZ-315(Z)电磁起动器的常见故障与处理
![QJZ-315(Z)电磁起动器的常见故障与处理](https://img.taocdn.com/s3/m/a47a47ecaef8941ea76e0594.png)
QJZ-315(Z)电磁起动器的常见故障与处理摘要:针对QJZ—315(Z)智能化矿用真空电磁起动器,在生产实践中所发生的问题,介绍了起动器的工作原理、技术性能指标,以及对常见故障与处理作了分析,并对不足之处作了总结及改进。
关键词:磁力起动器工作原理技术性能故障解决改进一、QJZ-315(Z)电磁力起动器概述QJZ-315(Z)/1140(660)矿用隔爆型智能化真空电磁起动器(以下简称磁力起动器)适用于具有爆炸性危险气体和煤尘的矿井中,在交流50Hz,额定电压1140V或660V的供电系统中,控制额定电流至315A 的三相鼠龙式异步电动机的直接起动、停止和正反转以及远方控制,同时对电动机和有关电路进行保护。
程控功能使你在使用几台磁力起动器组成系统时的接线更加方便。
磁力起动器可与甲烷传感器相连,用于检测和显示采掘工作面的甲烷浓度,当其超限时起动器断电,实现甲烷断电。
隔爆外壳分上、下腔两部分。
上腔为接线腔,下腔为主腔。
起动器前门采用快开门结构。
开门前,先把隔离开关手把打到分的位置,然后解除机械闭锁才能把门打开。
以实现开门不能送电和带电不能开门。
隔离换向开关上有一个辅助接点,能保证在打隔离换向开关手把时真空接触器首先分断,防止隔离换向开关带负荷分断。
但在真空接触器出现故障时允许分断负荷电流。
本磁力起动器有一定时间的软延时,具有防止在隔离开关没合到位的情况下真空接触器吸合对隔离开关造成损害。
它的显示屏采用全汉字显示,各种参数和功能都可以通过菜单调整,因此方便大家的使用。
二、工作原理起动器的工作原理如附图所示。
光电耦合式先导回路将起动、停止的信号经过P1—P6的排线传输到微机中(P1—P6在保护插件中)。
“近控/远控”选择通过参数设定中“近控/远控”选择,可以实现就地或者远方控制。
保护器上方有两个插座,20芯插座CZ20与14芯插座CZ14,CZ20对应的引脚为B1—B20,CZ14对应的引脚为A1—A14。
论矿用隔爆兼本质安全型多回路真空电磁启动器选型、维护及故障处理
![论矿用隔爆兼本质安全型多回路真空电磁启动器选型、维护及故障处理](https://img.taocdn.com/s3/m/651bf0bbdc3383c4bb4cf7ec4afe04a1b071b0de.png)
论矿用隔爆兼本质安全型多回路真空电磁启动器选型、维护及故障处理摘要:矿用隔爆兼本质安全型多回路真空电磁启动器(简称组合开关)适用于综采工作面,同时控制多个设备运行,包括采煤机、运输机、转载机、破碎机、乳化泵、清水泵等。
组合开关与电磁起动器都具有短路,过载、断相、漏电闭锁、过、欠压等各种保护功能。
文章详细介绍组合开关的选型、维护及故障处理。
关键词:组合开关;控制;保护功能;故障处理1.矿用隔爆兼本质安全型多回路真空电磁启动器选型依据赛蒙特尔煤矿综采工作面负荷选择组合开关:采煤机一回路、运输机双电机双速四回路、转载机单电机双速二回路、破碎机一回路、乳化泵4台四回路、清水泵3台三回路,共计15回路。
按照电压等级选型乳化泵额定电压1140V,额定功率250KW;清水泵额定电压1140V,额定功率125KW;备用二回路,总共需要9回路,可选择QJZ - £/1140-9、10、11、12。
其余设备电压等级均为3300V,使用8回路,备用回路至少5回路,总计13回路。
根据设备功率考虑,采煤机总功率1780KW,运输机总功率1710KW,转载机功率375KW,破碎机功率375KW,需要移动变电站容量4240kV•A,现有移变最大容量为4000kV•A(查询《煤矿供电设计与继电保护整定计算示例》),需要两台移动变电站给两台组合开关供电。
第一种选择:采煤机和破碎机使用一台组合开关,运输机与转载机使用使用一台组合。
采煤机和破碎机需要2回路,备用2回路,可选择 QJZ - £/3300-4、6 ;运输机和转载机需要6回路,备用3回路,可选择 QJZ - £/3300-9、10、11。
第二种选择:采煤机和转载机使用一台组合开关,运输机与破碎机使用一台。
采煤机和转载机需要3回路,备用2回路,可选择 QJZ - £/3300-5、6 ;运输机和破碎机需要5回路,备用3回路,可选择 QJZ - £/3300-8、9、10。
馈电开关故障检修与排除
![馈电开关故障检修与排除](https://img.taocdn.com/s3/m/b0ade5f8a45177232e60a21d.png)
矿用隔爆真空馈电开关常见故障与排除一、设备名称:矿用隔爆型真空馈电开关二、型号:BKD 20-200/1140(660)Z三、设备功能及作用:1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。
在交流50HZ,660V或1140V额定电流200A及以下的线路中,开关可作配电系统的总开关,也可作配电路分开关。
2、保护单元采用的16位计算机技术,高精度的A/D转换器,对交流信号直接采样计算,反映电网的实时运转情况,保护灵敏可靠,测量精度高。
3、当线路出现故障时,开关自动快速切除故障线路,计忆显示故障参数,并对开关实施闭锁,解除故障后进行人工复位,才能重新合闸。
4、馈电漏电有总开关和分开关两级选择性漏电保护系统。
5、开关有漏电闭锁,漏电跳闸,短路等试验功能。
6、具有风电,瓦斯电闭锁功能。
7、中文液晶显示,带RS485串行通信接口,支持遥控控制。
四、设备故障检修及排除方法1、开关合闸后,显示器不显示:①.检查开关变压器一、二次熔断器是否损坏,如果损坏应及时进行更换。
②.检查开关门板矩形插座有无松动或脱落,检查保护器电源100V 是否正常,插座松动、脱落或保护器100V不正常,都会造成保护器没电,显示屏没电,应重新安装好插座链接,并检查FU3熔断进行更换。
2、显示屏正常①.调整显示板可调电阻,改变对低电压,若显示屏发黑应顺时针调整,如亮度过高出现模糊,应逆时针调整。
②.检查复位按钮是否短接或卡住不能复位,出现后应还原或更换按钮。
3、按合闸按钮不合闸①.检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点,若不正常,不能正常合闸。
②.检查保护器9脚10脚是否导通,如不正常,进行检查或更换。
③.检查真空断路器和J4整流有无损坏。
4、安分闸按钮不分闸①.检查分闸按钮触点是否正常。
②.检查真空断路器右侧辅助触点是否正常闭合。
③.检查脱口线圈,整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
矿用隔爆型真空馈电开关和磁力启动器的常见故障与处理方法
【摘要】本文主要阐述了矿用隔爆型真空馈电开关的组成,技术特征、保护性能常见故障与解决方法,以二种矿用隔爆真空电磁启动器进行了分析。
【关键词】真空馈电开关;磁力启动器
DKZB-400/ll40矿用隔爆型真空馈电开关,主要用在煤矿井下,额定电压ll40V或660V、频率50Hz的配电系统中作线路总开关或分支开关,所控制电路的负荷电流为400A。
矿用隔爆型真空磁力启动器,是一种新型矿用低压器产品,真空接触器把电弧封闭在真空开关管内,具有分断能力高、燃弧时间短,触头磨损小的特点,因而电寿命长。
介质绝缘强度恢复速度快,适用于频繁操作。
开距小,耗散功率小,而且又没有喷弧距离。
体积小、质量轻、不飞弧、保护齐全,便于检修。
在煤矿高、低压开关中已广泛运用。
1.矿用隔爆型真空馈电开关
1.1矿用隔爆真空馈电开关的组成与技术特征
本馈电开关主要由隔爆外壳、真空断路器、控制回路电源开关、芯板组件、检查开关、故障信号指示等组成。
1.2矿用隔爆真空馈电开关的保护性能
过电流脱扣器具有过载长延时动作和短路瞬时动作两段保护特性。
过载保护整定电流从l60-400h六挡,短路保护整定电流从l200-4000A六种。
开关具有欠压脱扣线圈、分励脱扣线圈及电子式过电流脱扣器,欠压脱扣线圈与分励脱扣线圈亦是过电流脱扣器的执行环节。
欠压脱扣线圈F的释放电压为35%-65%额定电压时失压线圈脱扣,开关脱扣、分闸。
失压保护:当电网停电时失压线圈脱扣,开关脱扣、分闸。
1.3常见故障及处理方法
根据故障信号指示灯分析判断,白色为过载信号,跳闸后燃亮:红色为短路信号;兰色为真空开关漏气信号,合闸前指示。
2.磁力启动四常见故障原因及处理方法
2.1 BQD-80矿用隔爆型真空磁力启动器
BQD7-80矿用隔爆型真空磁力启动器丰要用作就地或远距离控制,电压660V、频率为50Hz的矿用隔爆型三相笼式电动机的启动和停止,并在停机时进
行换向。
启动器主要由圆筒形隔爆外壳,两个接线箱,正面圆形主腔安装电气元件,真空接触器,限流热继电器,漏电保护插件,熔断器等组成。
2.2 BQD4-80、1200矿用隔爆真空电磁启动器
BQD4~80、120D矿用隔爆型真空电磁启动器可作为就地或远距离控制交流电压380V、660V的矿用隔爆型三相异步电动机的启动或停止,在允许变压器端接地时可实现程序控制,启动器可在所控制电动机停止时换向。
启动器主要由隔爆电缆接线腔、鼓形隔爆主腔、隔离开关手柄、按钮、卜腔内胶木板上固定着的低压真空接触器JDB-80(120G)电动机保护器、变压器、熔断器等电气元件组成。
技术特性:启动器额定工作电压380V、660V,额定工作电流80A、120A,控制电路电压36V。
当电压为380V或660V,控制电动机最大功率分别为65kW、160kW。
极限分断能力2500A,3次,换相隔离开关分断能力320-360A,正反各3次,吸合电压Ue。
为75%-ll0%,释放电压Ue。
不低于10%。
保护性能:启动器分断能力强、动作可靠,保护齐伞,JDB-120G采用过载保护、短路保护、断相保护、漏电闭锁。
熔断器用于降压变压器短路保护,BLX 小型熔断器用于对控制电路的短路保护。
停止按钮和隔离开关手柄有电气联锁和机械联锁。
[科]。
