大口径水表选用指南
能源管理系统中大口径水表的选型(1)
能源管理系统中大口径水表的选型亚派科技系统部王喜林实际运行中发现，大多数用水大户的日用水量并不均衡，除了通常的集中时段大用水量外，还有长时间不断的小流量用水，在小用水量时段，往往出现水用了，而表不走现象，即所谓的“大表小流量”情况。
目前，水表根据原理、结构、用途不同，有各种各样的形式，在市场上流通的大口径水表（以下特指DN50及以上的水表）主要可以分为两大类，一类为机械水表，如水平螺翼式、旋翼式、复式水表等，另一类为电子水表，如电磁水表、超声水表等。
而每种水表各有特点，但目前市售各类电子式水表性能有较大差别，有些精度高、功能多，有些精度低、功能简单。
精度高的仪表价格过高，不适合普遍使用，而精度低的又达不到使用要求，因此本文主要就机械型水表进行分析。
1、国内常用水表1.1水表分类1.1.1旋翼式水表旋翼式水表是速度式水表的一种，多流束旋翼式水表是世界上用得最多的水表品种。
这种水表工作量程窄，体积大，安装维修不便灵敏度高故主要适应于中小口径管道，规格从15mm-150mm，计量等级一般只达到A级或B级。
1.1.2螺翼式水表螺翼式水表又称伏特曼（Woltmann）水表，也是速度式水表的一种，适合在大口径管路中使用，其特点是流通能力大、压力损失小、灵敏度低。
螺翼式水表分为水平螺翼式水表和垂直螺翼式水表两大类，国内所使用的大部分工业用表都是水平螺翼式水表。
1.1.3复式水表复式水表，又称组合式水表，也叫母子式水表，是由口径不同的水平螺翼式水表和旋翼式水表组合而成的，其中的大口径水表（也可能再加一只单向阀）与管道口径相同并连接，小口径水表成为其旁路管线。
复式水表的最大特点是量程比相当大（>1000），适合于流量变化较大的场合，但因为加装了单向阀增大了压力损失。
另外体积大、重量重也是复式水表的缺点。
1.2综合对比以DN50口径水表为例，对几种型号水表的优缺点、性价比等情况综合对比如下：表1：综合评价对比表2、大表产生计量误差的原因分析水表的计量能力主要取决于两项技术指标：允许误差和计量等级。
自来水公司水表管理指南-1.0
深圳市水务投资有限公司供水项目公司水表管理指南版本：1.02013年6月目录1 水表选型 (3)2 水表的安装 (10)3 水表抄读与抽查 (12)4 小区对照总表 (14)5 智能水表 (15)6 水表日常维护 (15)7 水表更换 (16)8 废旧水表的保留与处置 (17)水表管理指南1水表选型水表选型主要考虑水表的计量性能、故障率及价格。
为降低管理维护成本，所选用的水表品牌应保持相对统一和稳定，大口径水表品牌不宜超过三种，小口径水表品牌不宜超过两种。
1.1大口径水表选型1.1.1品牌的选择大口径水表指口径等于或大于50mm的水表，因该系列水表计量水量占售水量比重大，必须选择优质水表。
选择大口径水表的一般原则如下：1)在水表寿命期（4~8年）内计量性能稳定，误差偏移小，故障率低；2)量程比R（R=Q3/Q1）≥160；3)优先选用螺翼式水表，水表口径≤300mm时一般不使用流量计或复式水表；4)优先考虑配备信号输出功能的水表，便于采集用户消费模式或大表远程监控。
威立雅常州技术中心2011年对主流品牌型号大口径水表的整体性能评测结果见表1。
1.1.2口径的选择大用户应根据其用水量确定水表的口径。
表2、表3和表4为三种常用水表的口径快速核查表。
表1 DN80-150水表整体性能评测结果1.1.3口径的复核新装单位用户口径在40mm及以上的水表使用6个月以后，应对照表2~4进行口径复核。
当用户的实际月用水量与水表口径处于绿色或金色区域时，水表口径适宜；如处于其他色块区域，则应结合用户消费模式进行分析，适当调整水表口径。
表2 水平螺翼式水表（LXLC、WPH）口径快速核查表注：1、绿色ok代表口径最适用水量范围；金色ok代表口径与水量基本匹配；粉红色代表水量波动大时水表易过流击破；浅青绿色代表水表口径偏大；蓝色代表水表口径过大，应缩小；红色代表水表口径过小, 会过流击破；2、本表按ISO4064国际B级标准制作；3、此表格仅为通过月用水量大概判断水表口径是否合适提供参考；4、此表格可应用于居民,商业和行政等用水量变化适中的客户；5、如用户备有水池, 需对用水峰值进行实测。
FF大口径水表的选型和使用_
新型的水平螺翼式C级水表MSP
•优越的低区流量性能（高灵敏度） •高流通能力（高过载能力） •宽量程
三代水平螺翼水表技术参数的比较（DN 100）
项目
性能参数
一代水平螺翼式水 表（WP, WPH） 二代水螺翼式水表 （WPD） 三代水螺翼式水表 （MS/MSP）
1.1 第一代水平螺翼式水表
特点: 单点调节水表快慢 国内型号一般为LXLC或LXLG，国外型号为WP或WPH
优点: 结构简单，便于实 现，成本低；
缺点: 单点调节，会引起 叶轮倾斜旋转而造成偏 心磨损或破坏。过载能 力低。
计量等级只能达到A/B级 水平
1.2 第二代水平螺翼式水表
特点: 多点调节水表快慢，水利平衡 国内外型号为WPD
流量达到分界流量时： 叶轮开始产生水力平衡， 避免叶轮与顶尖的磨损。
三点均衡调节水表快慢 ，避免水流单向冲击叶 轮，减少非均匀磨损。
1.3 第三代水平螺翼式水表
特点: 悬浮叶轮技术
国内外型号: MS
其显著特征是在很小流量下，圆球状叶轮就自动实现了悬浮，即使 取消两端叶轮轴，在流量的冲击下叶轮也能自动稳定在轴心线上并沿其 旋转。这种做法使得运动摩擦学中的零摩擦得以实现。我们知道，封闭 管道的水流速在截面上的分布是，管壁处为最低，管道中心流速最高。 当管道中的流量通过一个圆形喷嘴时，其后的圆球就象受到往后的吸力
•压力损失略有改善
2. 垂直螺翼式B级水表
特点
低进高出 灵敏度较高 压力损失偏大
Sensus产品与其它产品性能对比
WSD/WPD水表与WS水表性能对比
口径
DN50 DN80 DN100 DN150
水表的选用、安装和维护
⽔表的选⽤、安装和维护选择⽔表重点从以下⼏点考虑：(1)计量准确可靠；(2)适应管⽹⽔质条件，经久耐⽤；(3)结构简单，价格低廉；(4)流通能⼒⼤，⽔头损失⼩；(5)始动流量值、最⼩流量值及分界流量值均低；(6)修理⽅便，容易调整，维修成本低；(7)体积⼩重量轻，拆装⽅便；(8)读数抄表准确⽅便，并与当地管理相配套。
以上因素有些是相互⽭盾的。
选择时，应结合实际情况，分析利弊。
⼆、⽔表的安装⽔表的正确安装是保证⽔表计量准确的必要保障。
⽔表安装应符合国家标准GB／T 778．2—1996中关于⽔表安装要求的标准。
同时，⽔表的安装须考虑安全性、⽅便性和正确可靠性。
1 安全性(1)在新铺设的管道上安装⽔表前，必须将管道内的杂物冲洗⼲净后再安装，以免损坏⽔表，或通⽔以后影响⽔表的正常⼯作。
(2)⽔表安装的场合，必须考虑现场使⽤的⽔压和⽔温都在⽔表的最⼤使⽤压⼒和最⼤使⽤温度之内。
⼩⼝径民⽤⽔表的安装时还应注意⼀下⽔表的连接接管和管螺母是否⼿感特别单薄，避免安装上假冒伪劣⽔表。
(3)室外安装的⽔表⼀般应安装保护盒，不宜安装在曝晒和冰冻的场所，防⽌外来的伤害。
严冬季节，室外安装的⽔表应有防冻措施。
(4)要考虑防盗，特别是铜外壳⽔表。
(5)安装⽔表的位置，还应避免腐蚀⽓体的侵蚀。
(6)⼯业⽤⽔表如装在锅炉附近，表后应加装⽌逆阀，以防热⽔倒回，损坏⽔表零件。
2⽅便性⽔表安装的位置应尽可能⽅便抄读查表，还要考虑维护和换表的⽅便性。
(1)对安装在室外的⽔表，选择⼀个⼲燥、防泥沙、防地下⽔浸没、防⾍类进⼊的位置应该是⼗分必要的。
(2)⽔表安装在地下时，为了便于更换⽔表，在⽔表两端必须加装两个截⽌阀。
⽔表进⽔⼝前端安装的伸缩器(伸缩管、滤⽔箱、滤⽔⽹)的通⽔⾯积，应为⽔表⼝径截⾯的1～2倍，以便于经常检查、更换或清洗。
3 正确性⽔表的安装须符合其⼯作⽅式要求，应在安装⽅位、度盘朝向和上下游直管段⽅⾯做到符合⽔表的使⽤要求。

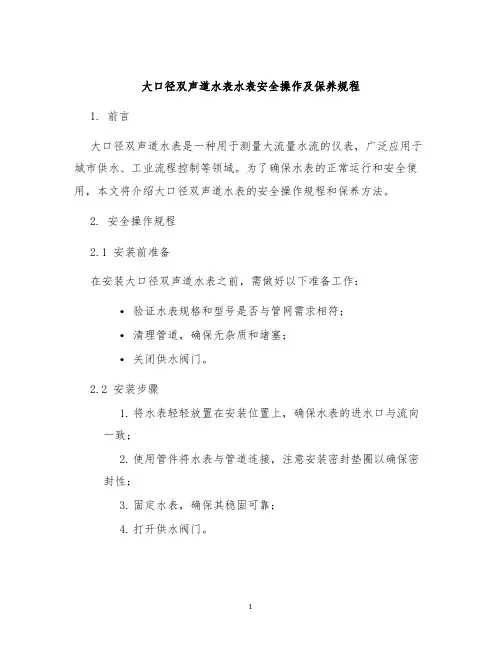

大口径双声道水表水表安全操作及保养规程
大口径双声道水表水表安全操作及保养规程1. 前言大口径双声道水表是一种用于测量大流量水流的仪表，广泛应用于城市供水、工业流程控制等领域。
为了确保水表的正常运行和安全使用，本文将介绍大口径双声道水表的安全操作规程和保养方法。
2. 安全操作规程2.1 安装前准备在安装大口径双声道水表之前，需做好以下准备工作：•验证水表规格和型号是否与管网需求相符；•清理管道，确保无杂质和堵塞；•关闭供水阀门。
2.2 安装步骤1.将水表轻轻放置在安装位置上，确保水表的进水口与流向一致；2.使用管件将水表与管道连接，注意安装密封垫圈以确保密封性；3.固定水表，确保其稳固可靠；4.打开供水阀门。
2.3 操作注意事项•不得超过水表的最大流量范围使用；•注意水表周围环境，避免碰撞和损坏；•定期检查水表是否有漏水现象；•不得私自拆卸、改装水表。
3. 保养规程3.1 清洗和维护定期清洗大口径双声道水表，可保证其正常运行并延长使用寿命：1.关闭供水阀门，断开水表与管道的连接；2.用温水和中性洗涤剂清洁水表外壳和内部部件，不得使用强酸、强碱等刺激性化学物质；3.清洗后，用清水冲洗干净，并确保水表内部无残留物；4.安装好水表后，打开供水阀门，检查水表是否正常运行。
3.2 定期校准和检测为保持大口径双声道水表的准确度，应定期进行校准和检测：1.根据使用要求，选择合适的校准装置；2.将校准装置与水表相连接，并按照校准装置的操作说明进行操作；3.根据校准结果，调整水表的测量误差；4.定期检测水表的准确度，以确保其测量结果可靠。
3.3 保护水表外壳保护水表外壳可以防止外部因素对水表的损坏：1.定期清理水表周围的杂物，避免杂物进入水表；2.避免使用尖锐物品磕碰水表外壳；3.可根据实际情况，安装防护罩或箱体，以提供更好的保护。
4. 总结大口径双声道水表在城市供水和工业流程控制中起着重要作用，正确的操作和保养可确保其正常运行和准确测量。
本文介绍了大口径双声道水表的安全操作规程和保养方法，以帮助用户正确使用和维护水表，保障水表的正常运行。
大口径水表明书
冀制00000000号GB/T133-2007DN40-DN200智能水表使用说明书湖北楚天汉仪科技有限公司地址：湖北省武汉市东西湖区径北一路1号电话：传真：网址：邮编：430000湖北楚天汉仪科技有限公司开发出大口径智能收费水表（DN40~DN200）。
它是我公司继家用智能收费水表大面积推广之后，应广大自来水公司用户的要求，经仪表公司研究研发人员攻关一年之久开发成功的高科技新产品，该产品由发讯水表、自控阀门、智能控制器三大部分组成，除了能计量集团用户的用水量，还能利用IC卡购水，并根据购买量与用户的实际使用量自动报警及关阀停供。
产品符合GB/778-2007，CJ/T133-2007标准。
一、主要技术参数1技术参数计量精度2级压损＜0.2MPa 工作压力0.02~1.0MPa环境温度0~30℃电压水表电压3。
6V 阀门开闭次数>2千次2流量表3水表的最大允许误差：从包括最小流量q1至不包括分解流量q2的低区±5％；包括分界流量q2至包括过载流量q4的高区±2％。
4管道的水压应大于0.02MPa。
5工作电压：3V，6V6卡型：ATMEL-T5557二、使用说明1射频卡智能表(见图1)射频卡智能冷水表计量和监控数据是通过水表和液晶显示并用射频卡传递数据，液晶显示如下图所示：图一射频卡水表液晶布局液晶详细显示内容说明：出厂模式（刷清空卡）上电：第一屏：“全显模式”；第二屏：“ dcjc ”；（程序版本）第三屏：“剩余阀关 0.00 m3”；（当前剩余量为0吨，阀关）刷设置卡：第一屏：“C--”；（刷卡标识）第二屏：“good”；（刷卡成功标识）第三屏：“OPEN”；（开阀标识）第四屏：“本期水量 0.00 m3”；（本月当前用水量0吨）第五屏：“日期 15：01：01”；（日期15年1月1日）第六屏：“时间 00：09：03 ”；（时间0时9分03秒）第七屏：“累计 0.00 m3”；（总共用水量0吨）第八屏：“剩余阀开 1.00 m3”；（剩余1吨水，阀开）公称口径过载流量常用流量分界流量最小流量Q4/Q3Q2Q132 12.5 10.0 0.2 0.125 4020.0 16.0 0.32 0.2 5031.25 25.0 0.5 0.3125 6550.0 40.0 0.8 0.5 8078.75 63.0 1.26 0.7875 100125 100 2.0 1.25 125200 160 3.2 2.0 150312.5 250 5.0 3.125 200500 400 8.0 5.0 250787.5 630 12.6 7.875 3001250 1000 20.0 12.5刷充值卡（开户卡）：第一屏：“剩余阀开 1.00 m3”；（剩余1吨水，阀开）第二屏：“C--”；（刷卡标识）第三屏：“已充值 2.00 m3”；（已成功充值2吨水）第四屏：“C0044001表号”；（系统表号）第五屏：“本期水量 0.00 m3”；（本月当前用水量0吨）第六屏：“日期 15：01：01”；（日期15年1月1日）第七屏：“时间 00：23：04”；（时间0时23分04秒）第八屏：“累计 0.00 m3”；（总共用水量0吨）第九屏：“剩余阀开 3.00 m3”；（剩余3吨水，阀开）三、外形尺寸1安装示意图图1图 22水表连接尺寸如图：单位：mm四、安装说明1．选择水表时应以管道经常使用流量接近或小于水表的常用流量，不能单纯以管道口径确定水表口径。
FF大口径水表的选型和使用_
昨天的复式水表
一体式复式水表
新型复式水表的特点: 子表和主表在同一轴线上的一体式结构的复式水表，大大便利了安装和使用 。
实用性的改善
一种机芯通用三种口径 种机芯通用三种口径
DN 50
DN 80
DN 100
内部结构见下图
4. 单流 级水表 单流C级水表
特点: 特点 C级，机芯可拆 级 缩径 压力损失较大
0,02 (0,006)
90
40
Horizontal 水平
水表选型应考虑的因素
• 大口径小流量 • 过载 • 压力损失 • 水表类型不当
压力损失关乎经济效益的另一关键要素
水表压力损失大, 供水水泵扬程就要提高，而扬程提高， 水表压力损失大 供水水泵扬程就要提高，而扬程提高， 耗电就大我们也应关注不同类型水表的压力损失。 耗电就大我们也应关注不同类型水表的压力损失。
DN 40 50 65 80 100 125 150 200 250 300
Q1 (m³/h) 0,127 0,127 0,200 0,200 0,200 0,320 0,500 2,000 4,000 6,250
Q2 (m³/h) 0,203 0,203 0,320 0,320 0,320 0,512 0,800 3,200 6,400 10,000
WSD 垂直螺翼式水表使用特点
以小流量为主兼顾大流量 应考虑压力损失
• • • • 大口径小流量 流量变化范围相对较大
小区直供 宾馆，医院，学校， 宾馆，医院，学校，洗浴 场所等， 场所等，
•
特殊场合: 特殊场合 由于场地限制 表前无法安装过滤器。 表前无法安装过滤器。诸 如在老管道替代大肚子( 如在老管道替代大肚子 南瓜表)表 南瓜表 表
大口径远传水表选用标准
大口径远传水表选用标准
1.执行标准：遵循GB/T 778-2007.1 《封闭满管道中水流量的测量饮用冷水
水表和热水水表第1部分：规范》，JJG 162-2009 《冷水水表检定规程》。
2.水表基本性能：Q3/Q1≥160，全系列Q2/Q1=1.6。
3.水表灵敏度：
水平螺翼：DN50/80/100/150/200 Qs≤0.15/0.25/0.25/1.00/1.50
垂直螺翼：DN50/80/100/150 Qs≤0.05/0.10/0.11/0.25
4.水表计数器：IP68防水等级，具有良好的防水防雾功能，玻璃铜封计数器最
佳，满足条件浸泡在1m以上深水中，持续7天，内部不能有水雾或水珠产生。
5.水表机芯：具有良好的耐磨性，可互换性。
关键部件材质耐用可靠，如叶轮
材质为高耐磨塑料，使用钨钢顶尖、刚玉轴承等。
6.水表稳定性及计量有效性：进口水表机芯，并且满足水表在线使用2年后由
第三方检验仍基本合格的性能。
7.水表壳体及涂层：壳体材料为球墨铸铁壳体，可预留取压孔；涂层材料为环
氧树脂粉末，且符合饮用水卫生许可要求，采用热喷工艺，确保涂层厚度均匀厚实。
8.可扩展性：可配置压力传感器和流量传感器。
其中，压力传感器输出20mA
以下电流信号；流量传感器为无磁传感器，且传感器自带电池，具有一定数据存储功能，能提供安全、稳定、可靠的脉冲信号和M-Bus数据信号，确保传感器提供数据与水表计数器读数高度一致。
压力传感器和流量传感器的信号可通过有线通讯或GPRS远程通讯进行数据传输，从而为实现管网管理
和漏损控制提供基础数据。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识 2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表 2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
FF大口径水表的选型和使用_
最小 流量 m3/h
Q1 或 Qmin
分界 流量 m3/h
Q2 或 Qt
1.8
12
常用 流量 m3/h
Q3 或 Qn
量程范围
计量精度±5%的 区域大小
Q3/Q1 或
Qn/Qmin
Q2/Q1 或
Qt/Qmin
60
33.3
6.67
0.8
1.8
230
288
2.25
0.3/0.2 0.6/0.32 230/160
，流量越大，越往后走，并不会随流量冲走 。
新型的水平螺翼式C级水表MSP
•优越的低区流量性能（高灵敏度） •高流通能力（高过载能力） •宽量程
三代水平螺翼水表技术参数的比较（DN 100）
项目
性能参数
一代水平螺翼式水 表（WP, WPH） 二代水螺翼式水表 （WPD） 三代水螺翼式水表 （MS/MSP）
0.01
0.045
16.8
75.59
0.009
0.04
水泵效率＝0.8
旋翼式 0.0以大流量为主兼顾小流量
• 大流量 • 过载 • 流量变化范围相对较小
• 工厂 • 小区二次供水的泵后 • 主干线管道
满足新标准要求的WPD水表
WPD流量性能检测点
800
125
0,320
0,512
160,00
200,00
260,00
500
150
0,500
0,800
400,00
500,00
600,00
800
200
2,000
3,200
630,00
787,50
900,00
大口径贸易水表类型的选择
大口径贸易水表类型的选择
常用的大口径贸易水表有旋翼式水表、水平螺翼式水表、垂直螺翼式水表、复式水表、超声波水表以及电磁水表。
对于水表的选型首先要了解自身设计要求，其次要从技术角度了解各种水表的技术特点和不足，然后要从经济方面了解产品性能价格比的情况进行综合考虑，最后要根据用户用水规律及用水情况进行考虑。
大口径旋翼式水表由于计量准确度低、水头损失大，供水公司已基本淘汰，在新设计管网中不再采用，在用的也需要尽快淘汰更换。
故本文不再讨论大口径旋翼式水表。
作为商品销售的自来水计量依据，水表自然需要准确度越高越好、量程范围越宽越好。
但鉴于水表的技术水平、制造工艺等因素，不同形式的水表都有一定的适用范围。
故在用户报装水表及设计选型时，要根据用户用水规律、用水量等方面选择合适的计量水表，从而科学控制计量成本和计量漏失。
水平螺翼式水表一般用于管道流量波动较大、水表要求压力损失小的用户并以大流量为主兼顾小流量、流量变化范围相对较大的用户。
垂直螺翼式水表适用于管道流量波动较小、以小流量为主兼顾大流量，压力损失相对水平螺翼式水表大，适用于管网运行压力偏高或对水表压力损失要求相对不高的用户。
复式水表则用于管道流量变化特别巨大且无法预计的用户。
随着电子技术的飞跃发展，电子式水表的制造成本不断降低，计量技术水平不断提高，水表的R值（Q3/Q1）可选范围更多，高准确度
计量范围更广，其压力损失较机械水表要小。
在资金允许的情况下，建议优先选用电子式水表。
不管采用什么型式水表，为连续监测用户用水情况，保证水表在高计量准确度范围内运行，均要求具有远传功能。
大口径水表的发展现状与选型使用
大口径水表的发展现状与选型使用发布时间：2021-06-23T17:20:45.427Z 来源：《基层建设》2021年第5期作者：单庆华[导读] 摘要：随着社会经济水平的全面提升，推动了我国工业化产业的发展。
中国石化集团胜利石油管理局有限公司供水分公司山东东营 257000摘要：随着社会经济水平的全面提升，推动了我国工业化产业的发展。
在大型工业用水的中，对大口径水表进行了全面优化与使用，提高了实际计量的准确性。
目前，我国多种类型的大口径水表都得到了广泛的应用，并结合实际情况进行了合理的改进，使大口径水表达到最佳计量状态。
为此，本文针对大口径水表的发展现状进行深入研究，探讨大口径水表的选型与使用，提高大口径水表的应用优势，促进我国现代工业产业的可持续发展。
关键词：机械水表；大口径；水表选型；发展现状 1 大口径水表的技术参数对比以传统的机械水表和大口径电磁水表来说，主要分析垂直螺翼式水表、旋翼式水表、水平螺翼式水表等几种，垂直螺翼式水表性能除了压力损失性能较差以外，其他的都要比水平螺翼式水表更为优越，同时和旋翼式水表相比来看，垂直螺翼式水表还可以展现出较宽的量程范围，通常情况下从最大流量到最小流量区域，以及始动流量，压力损失等指标都优得多。
以大口径水表为例，通过相关数据的分析可以对五条流量带进行参数对比，得出的结果是垂直螺翼式水表、旋翼式水表、水平螺翼式水表，电磁水表水表的量程范围都存在一定的区别。
2 大口径水表的使用结合不同类别的大口径水表来看，由于它们的内部结构方式都存在着较大的差异，同时其流量性能也有很大差别，每一种水表的计量都存在其特有的局限性和缺陷型。
水表的选型使用要遵循“没有最好的，只有最合适的”的原则，要科学合理的水表类型进行应用。
因此，在进行水表的选型使用中，要充分考虑水表的计量特性和用水户的用水特性，同时也要深入考量与结合本地和企业的实际情况，确保选择和使用的大口径水表满足实际需求，提高计量性能。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识 2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表 2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
大口径水表选型方案(吕渊)
第一部分大口径管网计量器具升级的重大意义一直以来，产销差率一直被作为自来水公司考核营销管理水平的重要指标而受到高度关注，但如何降低产销差率这一难题也时时刻刻困扰着很多水司。
凭心而论，引起产销差率的原因相当复杂，这里我们无法一一分析，仅就大口径水表计量对产销差率的影响发表一点自己的见解。
从目前各大、中型水司的实际管网运行状况来说，多数水量来自于DN50以上的大口径管路中。
以一般水司而言，如大表数量约800台，所计量水量就超过总计水量的70%，可见有效管理好这些大表的计量水平对降低水司产销差率可起到事半功倍的效果。
目前大口径水表管理存在的问题根据中华人民共和国国家计量检定规程《水表及其试验装置》JJG162-85第45.3条：“使用中的水表，其示值误差为：公称流量不应超过±2%，分界流量不应超过±3%，始动流量按新制水表要求降低20%。
”但从这几年我们对很多水司的综合调研情况看，若按以上标准对大表进行周期检定，不符要求的至少超过50%，甚至很多水表的示值误差普遍达到±10%以上乃至更加离谱，当然这不仅仅归咎于水表的质量问题，还有一些是管路杂质的影响和超量程、超期限的不规范使用引起的水表失准甚至损毁。
下面就目前国内各水司在大表管理上可能会碰到的一些问题作简单阐述，仅供参考。
1、产品使用寿命短，抄表周期内无法及时发现水表何时发生损坏，检定周期内无法有效判断计量何时失准。
按上述调研情况来分析，目前供水行业所广泛采用的水平螺翼式水表和旋翼式水表都普遍只有半年左右较理想的使用状态，而后就可能因为磨损、积垢、卡死等多方面因素很难保证正常计量。
各大水司的抄表周期一般为1个月，我们可以试想一下，若一只DN150的水平螺翼式水表因故障发生停表未及时发现，按其每天在常用流量150M3/h用12小时水计算，每个月所带来的水量损失就是48000 M3。
一般水司管辖内的大表检定周期为1-2年。
而在此期间内因没有充分的数据加以分析，很难判断计量是否准确。
大口径电磁水表说明安全操作及保养规程
大口径电磁水表说明安全操作及保养规程水表是供水系统中重要的组成部分，能够确保供水量和质量。
而大口径电磁水表，作为一种高新技术测量仪表在水资源管理中起着至关重要的作用。
为了保证大口径电磁水表的正常运行和延长使用寿命，需要注意安全操作和定期保养。
一、安全操作1.使用前检查：在使用大口径电磁水表之前，需要对水表进行检查。
确保电源线连接牢固，接地符合要求；检查仪表电源及各显示信号是否正常。
同时还要检查电磁水表与管线之间连接是否密封，管件是否管径符合要求等等，都需要做好检查和测试工作。
2.注意防水防爆：大口径电磁水表作为一种工业级仪表，通常处于开放式室外或室内，因此需要注意防水防爆。
应该注意电磁水表的防水、防潮、防冻、防雷等工作。
同时，为了做到防爆，还需要对电磁水表的感应电磁铁管和感应线圈进行隔爆处理。
3.避免大型机械设备碰撞或损坏：大口径电磁水表通常安装在开放式场所，需要注意机械设备维护时不要损坏水表。
对于有可能对电磁水表造成碰撞或损坏的设备，都需要设置好防护措施。
4.维护过程中断电：大口径电磁水表在施工和维护过程中，需要注意停止电源供应，确保维护安全。
在更换电磁铁管或电池时，需要确定电源已经关闭。
保证操作人员安全以及设备正常操作。
5.设备故障与损坏处理：在使用过程中，大口径电磁水表可能会出现各种故障和损坏。
在发现其中任何一种情况时，应该及时停止使用并通知专业人士进行检测和维护处理。
不得自行拆卸或修理，以免出现更大的问题。
二、保养规程大口径电磁水表经常出现各种缺陷，可能导致泄漏、堵塞和其他问题。
定期保养，包括定期清洗，是延长电磁水表使用寿命的有效方法。
以下是保养大口径电磁水表的规程：1.正常情况下保养：在使用一段时间后，应该定期对大口径电磁水表进行保养。
对于长时间停用的仪表，应先对防水和绝缘性能进行检查，才能正常使用。
每年对大口径电磁水表开展检查和维护工作，包括检查连接管道的密封性，清洗涡轮组件和标准模块组件。
大口径水表的选型
大口径水表的选型作者：熊正浩来源：《硅谷》2009年第04期[摘要]分析水表的理论计量范围及实际适宜流量范围、水表的压力损失，主要分析大口径水表的技术特点。
给出大口径水表的选型依据。
[关键词]大口径水表计量范围压力损失技术特点选型中图分类号：TH-3文献标识码：A文章编号：1671－7597（2009）0220109－01一、水表的选型依据水表的选型依据主要要考虑以下三个方面的因素：水表的理论计量范围及实际适宜流量范围、水表的压力损失以及大口径水表的技术特点。
1．水表理论计量范围和实际适宜流量范围。
水表的理论计量范围是指国家标准规定的从最小流量到过载流量之间的范围，实际适宜流量范围是根据水表的结构和技术特点而推荐的建议使用的流量范围。
2．水表压力损失。
水表压力损失取决于其结构形式及几何尺寸。
水平螺翼式水表水流轴向进出，水流平稳，压力损失最小，在标准最大流量下为0.01MPa左右；垂直螺翼式水表水流由水平垂直水平方向流动，压力损失较大，为0.06MPa；复式水表尽管水流轴向流动，但有流量转换阀阻挡，压力损失较大，为0.06MPa；旋翼式水表水流有复杂的转弯和旋转，流场紊流严重，压力损失最大，接近0.1MPa。
水表压力损失的大小直接关系到水表的流通能力、供水成本和用水高峰时的供水高程，是水表选型的一个重要技术指标。
3．大口径水表的技术特点（1）LXS型水平旋翼湿式水表。
LXS型水平旋翼湿式水表图一实际上是将小口径水平旋翼湿式水表的结构放大，叶轮的叶片是垂直的，水流从叶轮盒切向进入冲击叶轮，通过旋转和复杂的变向由叶轮盒出水口流出，再经旋转和变向流出水表，因而结构庞大，压力损失大，表内有一个碗状过滤网可阻挡杂物，防污能力相对较好。
（2）LXL型水平螺翼湿式水表。
LXL型水平螺翼湿式水表的叶轮是螺翼式叶轮，结构上已属于水平螺翼式，水表压力损失小，流通能力大，叶轮叶片少、导程长，因而耐块状物冲击性能相对较好。
2021年大口径水表选用指南
大□径水表选用指南宁波水表股份有限公司总工程师赵绍满水表以量程竟、价格低而作为自来水供应的计量产品，在城市供水系统中，水表费用只占总投资的5〜2%,却担负着水费收缴的重任。
小口径水表以收足水费为目标，而大□径水表的选择则很有学问，大□径水表的正确选用，对减少投资、降低供水成本、提高水费收缴率有重要意义。
宁波水表股份有限公司全套引迸的德国MEINECK WP型（国内称LXLC型可拆卸螺翼式）水表，曾荣获国冢金质奖，现又以全套机芯迸口、国内配表壳组装形式引迸国际最先迸的WPD 型水表，大大提升了国内水表的技术档次。
同时，将在2003年推出复式水表（俗称母子表）、垂直螺翼式水表，与现有的机械密封干式LXL型、磁传干式LXLC-E型水平螺翼式水表以及旋翼式水表，小叶轮农用灌溉水表形成全系列的大□径水表，服务于客户。
大□径水表种类很多，目前国内以水平喙翼式为主，同时存在旋翼式和垂直螺翼式，本公司2003年即将推出复式水表。
水表按结构型式及精巧程度压力损失一般为O.OlMPa〜O.lMPa,量程出25〜900。
用户需要的是量程比大、压力损失小、寿命长、维护方便、价格低廉。
以下对国内常用的几种大口径水表作技术经济分析（以80mm水表为例）—、技术指标水表计量范围国内水表习惯于按GB778-1996（ISO4064）标准流量点来描述水表性能，国际上则按实际值来体现水表性能，下表为各种水表的计量范围2.水表压力损失自来水管网中，管道内壁、弯头、阀门、水表等引起的压力损失，意味着水流所含动能的损失，亦即水泵电能被吞没。
水表压力损失取决于其结构型式及几何尺寸，水平螺翼式水表水流轴向迸出，压力损失小；垂直螺翼式水表水流水平一垂直一水平方向流动，压力损失相对较大：旋翼式水表水流紊流严重，压力损失最大。
二、经济分析水表的计量范围和压力损失，直接与管网设计、供水成本（电费〉、水费收缴率、管网维护成本等密切相矢，用水量及瞬时流量是经济分析的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大口径水表选用指南
宁波水表股份有限公司总工程师赵绍满
水表以量程宽、价格低而作为自来水供应的计量产品，在城市供水系统中，水表费用只占总投资的1.5～2%，却担负着水费收缴的重任。
小口径水表以收足水费为目标，而大口径水表的选择则很有学问，大口径水表的正确选用，对减少投资、降低供水成本、提高水费收缴率有重要意义。
宁波水表股份有限公司全套引进的德国MEINECK WP型（国内称LXLC型可拆卸螺翼式）水表，曾荣获国家金质奖，现又以全套机芯进口、国内配表壳组装形式引进国际最先进的WPD型水表，大大提升了国内水表的技术档次。
同时，将在2003年推出复式水表（俗称母子表）、垂直螺翼式水表，与现有的机械密封干式LXL型、磁传干式LXLC—E型水平螺翼式水表以及旋翼式水表，小叶轮农用灌溉水表形成全系列的大口径水表，服务于客户。
大口径水表种类很多，目前国内以水平螺翼式为主，同时存在旋翼式和垂直螺翼式，本公司2003年即将推出复式水表。
水表按结构型式及精巧程度压力损失一般为0.01MPa～0.1MPa，量程比25～900。
用户需要的是量程比大、压力损失小、寿命长、维护方便、价格低廉。
以下对国内常用的几种大口径水表作技术经济分析（以80mm水表为例）：
一、技术指标
1.水表计量范围
国内水表习惯于按GB778-1996（ISO4064）标准流量点来描述水表性能，国际上则按实际值来体现水表性能，下表为各种水表的计量范围：
⒉水表压力损失
自来水管网中，管道内壁、弯头、阀门、水表等引起的压力损失，意味着水流所含动能的损失，亦即水泵电能被吞没。
水表压力损失取决于其结构型式及几何尺寸，水平螺翼式水表水流轴向进出，压力损失小；垂直螺翼式水表水流水平——垂直——水平方向流动，压力损失相对较大；旋翼式水表水流紊流严重，压力损失最大。
二、经济分析
水表的计量范围和压力损失，直接与管网设计、供水成本（电费）、水费收缴率、管网维护成本等密切相关，用水量及瞬时流量是经济分析的基础。
根据用户类型不同、用水量的时间分布有明显差异。
典型的有如图所示几种：曲线1，用水量比较稳定，如连续生产的化工厂、钢铁厂等；曲线2，连续大流量与连续小流量交替，如一般工矿企业，上班时用水量大，下班时用水量小；曲线3，用水峰谷明显，如学校，上、下课用水差异明显；曲线4，用水时间长，变化频繁，如居民区。
模型1用水平稳；模型2用水总量小，低流量时间长；模型3用水量大，高峰时间长。
⒈水费损失
水费损失主要是极低流量下水表不计量和超大流量下水表偏慢所致。
模型2： Qmin>1m³/h (0.5×10+1×6)×1.50=16.50元/天
Qmin>0.8m³/h 0.5×10×1.50=7.50元/天
模型3： Qmin>0.5m³/h 0.5×12×1.50=9.00元/天
Qmax＜80m³/h 120×5%×2×1.5=18.00元/天
2.电费损失
供水公司供水有两个重要指标——流量和水压，一般通过水泵的调度来保证，以设定水压来满足用户的流量要求。
流量增大或压力降低时，必定要多开泵而增加耗电量。
根据变频调速供水系统的水泵配臵，相对80mm水表，150m³/h，50m扬程的配臵为15kw×3台。
其扬程——功率曲线如下（数据来自上海连成泵业制造有限公司）：
模型3情况下的电费损失：
80.16-4.89=75.27元，全年为75.27×260=19570.20元/年；模型3情况下总费用差为（77.19-4.71+9.00+18.00）×260=25864.80元/年，相当于每m³自来水增加0.103元成本。
即使在用水量较小的模型2情况下总费用差为（11.88-0.73+16.50）×365=10092.25元/年，相当于每m³自来水增加0.033元成本。
相对旋翼式水表的年省电、收费差异为：
从表中可以看出，WPD具有最佳的经济效益；LXLC在大流量场合接近WPD而好于垂直螺翼式，在长时间小流量场合略逊于垂直螺翼式水表，如用母子式水表则可收到全部的水费。
⒊管网配臵成本
在城市供水大系统中，选用大型水泵变频调速提高效率，较低的供水压力，减少电耗和漏损，采用中继泵站调控水压等节能降耗，采用压力损失小，流通能力大的水平螺翼式WPD、LXLC型水表，在节省电费、减少管网漏损的同时可以降低管网辅设成本或缓解管网改造压力，降低管网配臵成本。
在相同系统条件下，由于水表流通能力大、压力损失小，可以适当降低水厂供水压力，管网的漏损及维护成本降低了；
在某一用水场所，由于水表流通能力大，原来要辅设100mm管网，现在只要铺设80 mm即可，降低了投资成本；
随着用水量的增加，需要改造管网，由于水表流通能力大，可以延缓改造。
按每15年延缓3年改造计算，节约管网改造费用相当于表价的（1/2%）×（3/15）=10
即由于占管网投资2%的水表流通能力大而延缓改造相当于每年节约水表成本的10倍。
⒋水表品质与效益
由于水表结构和品质的不同，国内市场大口径水表差价在8～10倍之间，当然其获取的使用价值差距更大。
如德国原装机芯的WPD水表，计量范围大，压力损失小，用料讲究，更具有不可思议的动平衡技术，当水表流量达到一定值后，高速旋转的水表叶轮会离开二端支承的宝石轴承，悬浮在中间转动，达到动平衡，大大减少了机械磨损，因而其过载流量大大高于其它水表而寿命更长。
如复式水表（母子水表），由一个大口径水表和一个小口径水表组合而成，通过内部设臵的流量转换阀自动调节计量功能，水流量小时，转换阀是关闭的，由小口径水表计量；当流量达到转换流量后，转换阀自动打开，大口径水表参与计量；当水流量变小到转换流量后，转换阀自动关闭，又由小水表计量。
这样，复式水表把计量范围扩大至小口径水表的最小流量到大口径水表的最大流量，几乎将流经管道的大小流量一网打尽，得到最高的收费率。
选用廉价的水表，在新表安装时可能是准的，但随着时间的推迟，水表会逐渐慢下来。
例一个100mm 水表在安装第3年偏负了3%。
年用水量为10万m3，则水费损失3000m3，相当于水表价的10倍。
一般来说，一个大口径水表年收缴的水费是水表价格的50～200倍，而小口径水表只有5～10倍，百分之几的误差是相当可观的，同时由于水表型式的不同而引起的水厂电费损耗相当于水表价格的10～20倍。
因此，正确选用大口径水表对于自来水公司来说是十分重要的，直接关系到经济利益，而且是可观的利益。
三、水表选用原则
从上述技术经济分析来看，毫无疑问选用水平螺翼式WPD、LXLC型水表是最合适的，它可以每年为供水公司赚回15～50个水表，这就是国外没有旋翼式水表的原因。
在实践中还涉及国情和体制的问题，国内有部分水表不在供水公司控制之列，经济效益与其无关。
即使供水公司内部，营业部只注重水费回收，供应部注重水表价格，抄表员注重维护周期，很少有人真正涉及综合经济效益。
随着市场经济的进一步发展，将会逐步向国际接轨，重视水表的选型和管理。
水表选用原则如下：
二００二年六月十二。
