超声法检测混凝土缺陷题库-最新版本
试验检测继续教育《结构混凝土表观及内部缺陷无损检测技术》答案
第1题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案:B题目分数:2此题得分:2.0批注:第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
A.1/2B.1/3C.1/4D.1/6答案:D您的答案:C题目分数:2此题得分:0.0批注:第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案:A题目分数:2此题得分:2.0批注:第4题超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案:D题目分数:2此题得分:2.0批注:第5题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案:D题目分数:3此题得分:3.0批注:第6题裂缝的宽度量测精度不应低于()。
A.1.0mmC.1.0cmD.10.0cm答案:A您的答案:A题目分数:3此题得分:3.0批注:第7题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mmB.300mmC.400mmD.500mm答案:D您的答案:D题目分数:3此题得分:3.0批注:第8题依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1B.0.1C.0.01D.0.5答案:B您的答案:B题目分数:3此题得分:3.0批注:第9题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。
A.复测校核B.密测点补测C.平测D.斜测答案:A,B您的答案:A,B题目分数:5此题得分:5.0批注:第10题常用的超声换能器有( )振动方式。

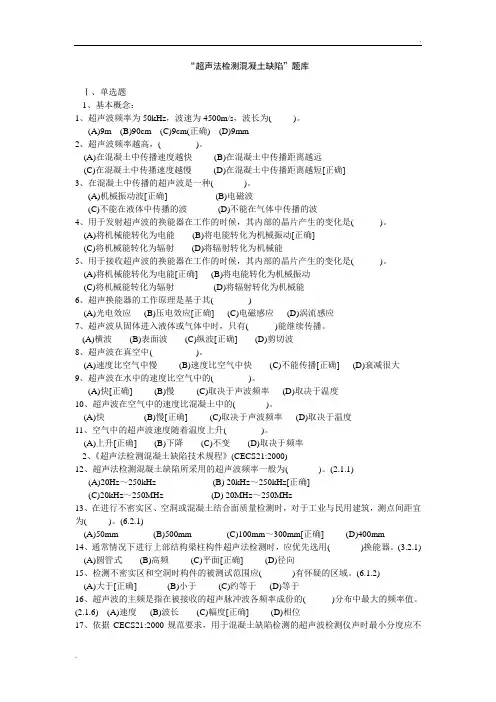

超声法检测混凝土缺陷题库
“超声法检测混凝土缺陷”题库Ⅰ、单选题1、基本概念:1、超声波频率为50kHz,波速为4500m/s,波长为( )。
(A)9m(B)90cm(C)9cm(正确) (D)9mm2、超声波频率越高,( )。
(A)在混凝土中传播速度越快(B)在混凝土中传播距离越远(C)在混凝土中传播速度越慢(D)在混凝土中传播距离越短[正确]3、在混凝土中传播的超声波是一种( )。
(A)机械振动波[正确] (B)电磁波(C)不能在液体中传播的波(D)不能在气体中传播的波4、用于发射超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能(B)将电能转化为机械振动[正确](C)将机械能转化为辐射(D)将辐射转化为机械能5、用于接收超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能[正确] (B)将电能转化为机械振动(C)将机械能转化为辐射(D)将辐射转化为机械能6、超声换能器的工作原理是基于其( )(A)光电效应(B)压电效应[正确] (C)电磁感应(D)涡流感应7、超声波从固体进入液体或气体中时,只有( )能继续传播。
(A)横波(B)表面波(C)纵波[正确] (D)剪切波8、超声波在真空中( )。
(A)速度比空气中慢(B)速度比空气中快(C)不能传播[正确] (D)衰减很大9、超声波在水中的速度比空气中的( )。
(A)快[正确] (B)慢(C)取决于声波频率(D)取决于温度10、超声波在空气中的速度比混凝土中的( )。
(A)快(B)慢[正确] (C)取决于声波频率(D)取决于温度11、空气中的超声波速度随着温度上升( )。
(A)上升[正确] (B)下降(C)不变(D)取决于频率2、《超声法检测混凝土缺陷技术规程》(CECS21:2000)12、超声法检测混凝土缺陷所采用的超声波频率一般为( )。
(2.1.1)(A)20Hz~250kHz (B) 20kHz~250kHz[正确](C)20kHz~250MHz (D) 20MHz~250MHz13、在进行不密实区、空洞或混凝土结合面质量检测时,对于工业与民用建筑,测点间距宜为( )。
超声法检测混凝土缺陷试题(库)~201X
“超声法检测混凝土缺陷”题库Ⅰ、单选题1、基本概念:1、超声波频率为50kHz,波速为4500m/s,波长为( )。
(A)9m (B)90cm (C)9cm(正确) (D)9mm2、超声波频率越高,( )。
(A)在混凝土中传播速度越快(B)在混凝土中传播距离越远(C)在混凝土中传播速度越慢(D)在混凝土中传播距离越短[正确]3、在混凝土中传播的超声波是一种( )。
(A)机械振动波[正确] (B)电磁波(C)不能在液体中传播的波(D)不能在气体中传播的波4、用于发射超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能(B)将电能转化为机械振动[正确](C)将机械能转化为辐射(D)将辐射转化为机械能5、用于接收超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能[正确] (B)将电能转化为机械振动(C)将机械能转化为辐射(D)将辐射转化为机械能6、超声换能器的工作原理是基于其( )(A)光电效应(B)压电效应[正确] (C)电磁感应(D)涡流感应7、超声波从固体进入液体或气体中时,只有( )能继续传播。
(A)横波(B)表面波(C)纵波[正确] (D)剪切波8、超声波在真空中( )。
(A)速度比空气中慢(B)速度比空气中快(C)不能传播[正确] (D)衰减很大9、超声波在水中的速度比空气中的( )。
(A)快[正确] (B)慢(C)取决于声波频率(D)取决于温度10、超声波在空气中的速度比混凝土中的( )。
(A)快(B)慢[正确] (C)取决于声波频率(D)取决于温度11、空气中的超声波速度随着温度上升( )。
(A)上升[正确] (B)下降(C)不变(D)取决于频率2、《超声法检测混凝土缺陷技术规程》(CECS21:2000)12、超声法检测混凝土缺陷所采用的超声波频率一般为( )。
(2.1.1)(A)20Hz~250kHz (B) 20kHz~250kHz[正确](C)20kHz~250MHz (D) 20MHz~250MHz13、在进行不密实区、空洞或混凝土结合面质量检测时,对于工业与民用建筑,测点间距宜为( )。
超声法检测砼缺陷试题
超声法检测技术规程培训考试试题姓名:分数:一、选择题:(每题6分,共计30分)1、厚度振动式换能器的频率宜采用()A 20~60kHzB 10~250kHzC 20~250kHzD 10~500kHz2、径向振动式换能器的频率宜采用()A 20~60kHzB 10~250kHzC 20~250kHzD 10~500kHz3、当结构的裂缝部位只有一个可测表面,估计裂缝深度又不大于()时,可采用单面平测法。
A50mm B100mm C200mm D500mm4、超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的()A 1/2B 1/3C 1/6D 1/105、超声仪波幅计量检验,可将屏幕显示的首波幅度调至一定高度,然后把仪器衰减系统的衰减量增加或减少(),此时屏幕波幅高度应降低一半或升高一倍。
A 1dB B 2dBC 3dBD 6dB二、填空题:(每空5分,共计50分)1、缺陷检测系指对混凝土和的位置和范围、裂缝深度、表面损伤层厚度、不同时间浇筑的混凝土结合面质量、灌注桩和钢管混凝土中的缺陷进行检测。
2、超声法(超声脉冲法)系指采用带波形显示功能的超声波检测仪,测量超声脉冲波在混凝土中的、和等声学参数, 并根据这些参数及其相对变化,判定混凝土中的缺陷情况。
3、用于混凝土的超声波检测仪可分为和两类。
4、测位混凝土表面应,必要时可用磨平或用高强度的快凝砂浆抹平。
抹平砂浆必须与混凝土。
5、钻孔对测法适用于,预计深度在的裂缝检测。
三、问答题:(每题10分,共计20分)1、声学参数测量中的波幅测量,应在保持换能器良好耦合状态下采用哪两种方法进行测量2、检测不密实区和空洞时构件的被测部位应满足哪些要求?。
超声法检测混凝土缺陷题库-最新版本
超声法检测混凝土缺陷”题库I 、单选题 1、基本概念: 1超声波频率为 50kHz ,波速为4500m/s ,波长为((A)9m (B)90cm (C)9cm( 正确 ) (D)9mm 2、 超声波频率越高, ((A) 在混凝土中传播速度越快(C)在混凝土中传播速度越慢 3、 在混凝土中传播的超声波是一种 (A)机械振动波[正确] (C)不能在液体中传播的波)。
)。
(B)在混凝土中传播距离越远 (D)在混凝土中传播距离越短 [正确] ((B)电磁波 (D) 不能在气体中传播的波 )。
4、 用于发射超声波的换能器在工作的时候,其内部的晶片产生的变化是 (A)将机械能转化为电能 (B)将电能转化为机械振动[正确] (C)将机械能转化为辐射 (D)将辐射转化为机械能 5、 用于接收超声波的换能器在工作的时候,其内部的晶片产生的变化是(A)将机械能转化为电能[正确] (C)将机械能转化为辐射 6、 超声换能器的工作原理是基于其 (B) 将电能转化为机械振动 (D) 将辐射转化为机械能 ( ) (A)光电效应 (B)压电效应[正确](C)电磁感应 7超声波从固体进入液体或气体中时,只有 ( (A)横波 (B)表面波 8、 超声波在真空中 ((A) 速度比空气中慢 (D) 涡流感应 )能继续传播。
(D) 剪切波 (C)纵波[正确] )。
(B)速度比空气中快 ( (A)快[正确] (B)慢 (C)取决于声波频率 10、 超声波在空气中的速度比混凝土中的 ( (A)快(B)慢[正确] (C)取决于声波频率 (D)取决于温度 11、 空气中的超声波速度随着温度上升 ( (A)上升[正确](B)下降 (C)不变 (D)取决于频率 2、《超声法检测混凝土缺陷技术规程》 (CECS21:2000) 12、 超声法检测混凝土缺陷所采用的超声波频率一般为( )。
(2.1.1) (A)20Hz 〜250kHz (B) 20kHz 〜250kHz [正确] 9、 超声波在水中的速度比空气中的(B)慢)。
超声波法检测混凝土内部缺陷与表层损伤答案
超声波法检测混凝土内部缺陷与表层损伤(每日一练)判断题(共20 题)1、混凝土测缺和金属材料探伤都是利用超声波进行缺陷检测,两者区别为混凝土测缺是利用高频段超声波进行检测,金属探伤则利用低频段超声波进行检测。
(B)•A、正确B、错误答题结果:正确答案:B2、超声脉冲波检测结构混凝土缺陷及损伤主要是利用脉冲波在技术条件相同(指混凝土的原材料、配合比、龄期及测试距离一致)的混凝土中传播的时间(或速度)、接收波的振幅和频率等声学参数的相对变化,来判定混凝土的缺陷。
(A)•A、正确B、错误答题结果:正确答案:A3、脉冲波在混凝土中传播时,遇到蜂窝、空洞或裂缝等缺陷,便在缺陷界面发生反射和散射,声能被衰减,其中频率较低的成分衰减更快,因此接收信号的波幅明显降低,频率谱中低频成分明显减少。
(B)B、错误答题结果:正确答案:B4、波幅与仪器性能、耦合状况、测距大小均有关系,没有统一的度量标准,目前只作为同条件(同一仪器、同一状态、同一测距)下相对比较用。
(A)•A、正确B、错误答题结果:正确答案:A5、超声脉冲波接收信号的波速(声时)值对混凝土缺陷反映最敏感。
(B)•A、正确B、错误答题结果:正确答案:B6、当钢筋轴线平行于发射与接收换能器连线时,对混凝土声速测值影响较大,为避免这一影响,发射和接收换能器的连线必须离开钢筋一定距离。
(A)B、错误答题结果:正确答案:A7、换能器的实测主频与标称频率相差应不大于±10%。
(A)•A、正确B、错误答题结果:正确答案:A8、超声波法检测混凝土内部不密实区和空洞时,总测点数不应少于30个,其中同条件的正常混凝土的对比用测点数不应少于总测点数的60%且不少于20个。
(A)•A、正确B、错误答题结果:正确答案:A9、超声波法检测混凝土内部不密实区和空洞时,若构件具有一对相互平行的测试面,宜采用钻孔法和表面测试相结合的方法。
(B)B、错误答题结果:正确答案:B10、为保证测试声学参数的可比性,对同一构件或同一批次的构件在测试时应保证测试系统以及工作参数的一致性,并尽可能保证测距和测线倾斜角度一致。
超声波检测的基本知识试题及答案
超声波检测的基本知识试题及答案超声波检测的基本知识试题及答案单选第1题当某些晶体受到拉力或压力时会产生形变,从而晶体的表面上出现电荷,这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A第4题下列哪个声学参数对缺陷的反应最为敏感?A.声时B.声幅D.声速答案:B第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λB.λ=f*vC.v =f*λD.v =f/λ答案:C第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。
对同一根混凝土桩,声波透射法测出的声速应___ 低应变法测量出的声速。
A.大于B.小于D.小于等于答案:A第9题超声波在混凝土中传播时,当混凝土质量差或存在缺陷时接收到的声波信号中,一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水答案:D第11题根据介质质点的振动方向和波的传播方向的关系,机械波的种类分为纵波、横波、表面波等,用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A第12题已知混凝土中声波频率为50kHz,声波传播速度为4800m/s,试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B第14题超过人耳听觉范围的声波称为超声波,它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A判断题第16题波振面为球面的声波在固体介质中的传播,波幅衰减与传播距离有关答案:正确第17题预埋管超声波法无法测出桩身扩径答案:正确第18题在声波透射法检测时,判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射,此时超声波在混凝土中传播的时间加长,计算出的声速也提高答案:错误第20题超声波在介质中的传播速度即为质点的振动速度答案:错误。
结构混凝土表观及内部缺陷无损检测技术(全国公路水运工程质量检测专业技术人员继续教育)
结构混凝土表观及内部缺陷无损检测技术(一)(二)第1题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案:B题目分数:2此题得分:2.0批注:第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
A.1/2B.1/3C.1/4D.1/6答案:D您的答案:D题目分数:2此题得分:2.0批注:第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案:A题目分数:2此题得分:2.0批注:第4题超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案:D题目分数:2此题得分:2.0批注:第5题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案:D题目分数:3此题得分:3.0批注:第6题裂缝的宽度量测精度不应低于()。
A.1.0mmB.10.0mmC.1.0cmD.10.0cm答案:A您的答案:A题目分数:3此题得分:3.0批注:第7题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mmB.300mmC.400mmD.500mm答案:D您的答案:D题目分数:3此题得分:3.0批注:第8题依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1B.0.1C.0.01D.0.5答案:B您的答案:B题目分数:3此题得分:3.0批注:第9题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。
超声法检测混凝土缺陷题库
“超声法检测混凝土缺陷”题库Ⅰ、单选题1、基本概念:1、超声波频率为50kHz,波速为4500m/s,波长为( )。
(A)9m(B)90cm(C)9cm(正确) (D)9mm2、超声波频率越高,( )。
(A)在混凝土中传播速度越快(B)在混凝土中传播距离越远(C)在混凝土中传播速度越慢(D)在混凝土中传播距离越短[正确]3、在混凝土中传播的超声波是一种( )。
(A)机械振动波[正确] (B)电磁波(C)不能在液体中传播的波(D)不能在气体中传播的波4、用于发射超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能(B)将电能转化为机械振动[正确](C)将机械能转化为辐射(D)将辐射转化为机械能5、用于接收超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能[正确] (B)将电能转化为机械振动(C)将机械能转化为辐射(D)将辐射转化为机械能6、超声换能器的工作原理是基于其( )(A)光电效应(B)压电效应[正确] (C)电磁感应(D)涡流感应7、超声波从固体进入液体或气体中时,只有( )能继续传播。
(A)横波(B)表面波(C)纵波[正确] (D)剪切波8、超声波在真空中( )。
(A)速度比空气中慢(B)速度比空气中快(C)不能传播[正确] (D)衰减很大9、超声波在水中的速度比空气中的( )。
(A)快[正确] (B)慢(C)取决于声波频率(D)取决于温度10、超声波在空气中的速度比混凝土中的( )。
(A)快(B)慢[正确] (C)取决于声波频率(D)取决于温度11、空气中的超声波速度随着温度上升( )。
(A)上升[正确] (B)下降(C)不变(D)取决于频率2、《超声法检测混凝土缺陷技术规程》(CECS21:2000)12、超声法检测混凝土缺陷所采用的超声波频率一般为( )。
(2.1.1)(A)20Hz~250kHz (B) 20kHz~250kHz[正确](C)20kHz~250MHz (D) 20MHz~250MHz13、在进行不密实区、空洞或混凝土结合面质量检测时,对于工业与民用建筑,测点间距宜为( )。
19第三章第七节 超声法检测结构内部缺陷与表层损伤范本
19.课后练习:单选题1.(助理真题)通常情况下,进行上部结构梁、柱构件采用超声法检测时,应优先选用()换能器。
A.T型B.R型C.厚度振动式D.径向振动式解析:依据教材P167超声法检测混凝土内部缺陷与表层损伤的方法总体上可分为两类:①用厚度振动式换能器进行平面测试。
②采用径向振动式换能器进行钻孔测试。
答案:C多选题 2. 非金属超声波检测仪可用来测定混凝土的()。
A.均一性B.混凝土结合面的质量C.裂缝D.强度E.蜂窝解析:依据教材P167原文“超声法适用于常见公路桥梁混凝土结构内部缺陷与表层损伤的检测。
涉及的检测内容主要包括:混凝土内部空洞和不密实区的位置与范围、裂缝深度、表层损伤厚度,不同时间浇筑的混凝土结合面的质量和钢管混凝土中的缺陷、混凝土匀质性等。
”答案:ABCDE单选题3.下列选项中,不能采用非金属超声波探测仪检测的项目是( )。
A.混凝土内部钢筋锈蚀情况B.混凝土强度C.裂缝深度D.基桩完整性检测解析:依据教材P167原文“超声法适用于常见公路桥梁混凝土结构内部缺陷与表层损伤的检测。
涉及的检测内容主要包括:混凝土内部空洞和不密实区的位置与范围、裂缝深度、表层损伤厚度,不同时间浇筑的混凝土结合面的质量和钢管混凝土中的缺陷、混凝土匀质性等。
”钢筋锈蚀检测采用钢筋锈蚀仪。
答案:A单选题4.超声法检测混凝土结构内部缺陷,是否存在缺陷的判据不包括( )。
A.声速B.接收波幅C.接收频率D.发射波幅解析:依据教材P167,基本依据;教材P168声学参量测量包括:声时、波幅、主频答案:D单选题5.超声法检测混凝土结构内部缺陷,如采用钻孔法测试,应使用的换能器是( )。
A.平面换能器B.径向换能器C.平板换能器D.大功率换能器解析:依据教材P167原文超声法检测混凝土内部缺陷与表层损伤的方法总体上可分为两类:①用厚度振动式换能器进行平面测试。
②采用径向振动式换能器进行钻孔测试。
答案:B判断题 6.超声法检测混凝土内部缺陷,在满足首波幅度测读精度的条件下,应尽量选用较高频率的换能器。
广东《混凝土结构实体检测》练习题第一部分(2024版)
答案: AB
10.模拟式超声波检测仪应满足以下哪些要求( )。
A.具有手动游标和自动测读两种声时测读功能。
B.声时最小分度值为0.1 μs。
C.数字显示稳定,声时调节在20~30μ s 范围内,连续静置1h 数字变化不超过± 0.2 μs。
D.连续正常工作试件不少于4h。
A.80±2,60±2B.80±5,60 ±5C.60±2,80 ±2D.60±5,80 ±5答案: C
6.超声回弹综合法所使用的回弹仪率定试验的环境要求是。
A.-4 ~40℃B.0 ~ 40℃C.5 ~35℃D. 无要求答案: C
7.用于超声回弹综合法的回弹仪,在率定试验测定回弹值时,至少应连续向下弹击 ( )次。
C.该批构件的强度推定值为31.7mpa。
D.该批构件应按单构件检测。
答案: D
二、多项选择题(在所有选项中,有两个或两个以上选项符合题意,少选,多选不得分,每题2 分)
1.超声回弹综合法不适用于以下哪种混凝土的检测( )。
A.遭受冻害
B.遭受化学腐蚀
C.遭受水灾
D.遭受高温
答案: ABCD
2.超声回弹综合法所采用的回弹仪应符合以下哪些要求( )。
A.1%B.5%C.8%D.10%答案: D
24.采用超声回弹综合法检测单个构件混凝土强度时,测区数不宜少于()个
A.5B.10C.20D.30答案: B
25.采用超声回弹综合法检测单个构件混凝土强度时,若构件某一方面尺寸不大于( )m 且另一方向尺寸不大于( )m 时,每个构件的测区数可适当减少。
A.黄油B.钟表用油C.机油D.柴油答案: B
11.可以由电脑自动采集波形等相关参数的超声波检测仪是()。
回弹法及超声回弹综合法检测混凝土强度自测试题及参考答案
第1题制定测强曲线时,分别按龄期为(),进行立方体试件的回弹超声和强度试验、7、14、28、60、90、180、3、5、7、14、28、60、90、14、28、60、90、180、240、7、14、28、60、90 180、360答案:D第2题用超声-回弹综合法检测混凝土强度时,碳化深度对回弹值的影响,按以下哪种情况处理()A.可以不予考虑B.应对回弹值进行修正C.应对超声波波速进行修正D.应对强度值进行修正答案:A第3题回弹法测试混凝土强度时测区应符合()A.每个测区弹击不少于20个B.每个测区弹击不少于10个C.回弹点间距不应小于30mmD.测区可随意分布答案:C第4题超声-回弹综合法检测混凝土构件强度时,对于长度小于等于2m的构件,其测区数量可适当减少,但不应少于()个个个个答案:D第5题回弹仪率定时需旋转()次弹击杆,每个旋转()、90、45、45、90答案:D第6题超声-回弹综合法测混凝土强度时,优先选用()A.国家关系式B.通用关系式C.专用关系式D.国际关系式答案:C第7题中型回弹仪的使用范围是答案:C第8题回弹法检测时,可不进行碳化修正的情况是A.碳化深度小于时B.碳化深度大于1mm时C.碳化深度大于1mm时D.碳化深度小于1mm时答案:D第9题用回弹法测混凝土强度时,其碳化深度为,其计算深度取值为()第10题回弹法测区的选择应符合()A.在构件边缘选取B.相邻测区间距在之间C.不宜选在浇筑面上D.宜选在配筋区答案:B第11题超声-回弹综合法测试面应()A.清洁、平整、干燥B.不应有接缝、饰面层C.不应有浮浆、油垢D.必要时可用砂轮片清除杂物和不平整处答案:A,B,C,D中型回弹仪可测试以下构件()B.直径80cm立柱C.梁外表面粉刷一层砂浆D.石子最大粒径为55mm的混凝土答案:A,B第13题混凝土进行超声回弹综合法计算出混凝土推定强度后,还应当()A.计算变异系数B.计算标准差C.根据推定强度进行合格判定D.根据判定公式进行合格判定答案:B,D。
超声法检测混凝土质量
超声法检测混凝⼟质量超声法检测混凝⼟质量A.0.1 本附录适⽤于既有建筑结构加固⼯程新增混凝⼟浇筑质量的内部缺陷检测和新旧混凝⼟结合⾯粘结质量的检测。
A.0.2 对于新旧混凝⼟结合⾯的粘结质量检测,宜优先采⽤此⽅法。
A.0.3 检测宜采⽤频率为20~250kHz的厚度振动式换能器。
超声波检测仪等其它技术参数应符合《超声法检测混凝⼟缺陷技术规程》CECS 21的相关要求。
A.0.4 新增混凝⼟浇筑质量的缺陷检测:A.0.4.1适⽤于超声法检测新增混凝⼟内部缺陷的位置和范围。
A.0.4.2检测⽅法应符合下列要求:1 当构件具有两对相互平⾏的测试⾯时,可采⽤对测法。
如图B.0.4.2-1所⽰,在测试部位两对相互平⾏的测试⾯上,分别画出等间距为100mm的⽹格,并编号确定对应的测点位置。
2 当构件只有⼀对相互平⾏的测试⾯时,可采⽤对测和斜测相结合的⽅法。
如图B.0.4.2-2所⽰,在测位两个相互平⾏的测试⾯上分别画出⽹格线,可在对测的基础上进⾏交叉斜测。
图 B.0.4.2-1 对测法⽰意图图B.0.4.2-2 斜测法⽴⾯图A.0.4.3每⼀测点的声时、波幅、主频和测距应按《超声法检测混凝⼟缺陷技术规程》CECS 21相关要求进⾏测量。
A.0.4.4 数据处理及判断1 侧位混凝⼟声学参数的平均值(m x )和标准差(s x )应按下式计算: n X m i x /∑=∑-?-=)1/()(22n m n X s xix式中 i X —第 i 点的声学参数测量值; n —参与统计的测点数。
2 异常数据可按下列⽅法判别:2.1将测位各测点的波幅声速或主频值由⼤⾄⼩按顺序分别排列,即X 1≥X 2≥…≥X n ≥X n+1……, 将排在后⾯明显⼩的数据视为可疑,再将这些可疑数据中最⼤的⼀个(假定 X n )连同其前⾯的数据计算出xm及x s 值,并按下式计算异常情况的判断值(X 0):xx s m X ?-=10λ式中1λ按表B.0.4.4取值。
结构混凝土表观及内部缺陷无损检测技术 继续教育
结构混凝土表观及内部缺陷无损检测技术试题第1题超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
A.胶粘剂B.耦合剂C.防腐剂D.阻锈剂答案:B您的答案:B题目分数:2此题得分:2.0批注:第2题超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
A.1/2B.1/3C.1/4D.1/6答案:D您的答案:B题目分数:2此题得分:0.0批注:第3题根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
A.不能B.可以C.经过验证可以D.无法确定答案:A您的答案:A题目分数:2此题得分:2.0批注:第4题超声法检测混凝土结合面时,构件的被测部位应具有使声波()结合面的测试条件。
A.垂直B.斜穿C.平行D.垂直或斜穿答案:D您的答案:D题目分数:2此题得分:2.0批注:第5题混凝土裂缝深度常用的无损检测方法是()。
A.尺量法B.塞尺法C.显微镜法D.超声波法答案:D您的答案:D题目分数:3此题得分:3.0批注:第6题裂缝的宽度量测精度不应低于()。
A.1.0mmB.10.0mmC.1.0cmD.10.0cm答案:A您的答案:A题目分数:3此题得分:3.0批注:第7题超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
A.200mmB.300mmC.400mmD.500mm答案:D您的答案:D题目分数:3此题得分:3.0批注:第8题依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于()μs。
A.1B.0.1C.0.01D.0.5答案:B您的答案:B题目分数:3此题得分:3.0批注:第9题超声法检测混凝土缺陷,检测中出现可疑数据时应及时查找原因,必要时应进行( )。
超声波检测技术新继续教育答案
超声波检测技术(每日一练)考生姓名:苏东旭考试日期:【2020-08-13 】单项选择题(共10 题)1、声波透射法检测中,当声测管堵塞导致检测数据不全时,该如何处理?(D)•A,对上部检测完整的数据进行完整性评价•B,可直接判为IV类桩•C,根据上部数据估计声测管堵塞处以下混凝土质量•D,不得采用规范方法对整桩的桩身完整性进行评定答题结果:正确答案:D2、下列关于声速的说法中,哪一项是正确的?(C)•A,用声波检测仪测得的声速与测距无关•B,用声波检测仪测得的声速与声波频率无关•C,超声波在介质中的传播速度就是声能的传播速度•D,超声波在介质中的传播速度就是质点的运动速度答题结果:正确答案:C3、在桩身某处粗骨料大量堆积往往会造成(C)•A,波速下降,波幅下降•B,波速下降,波幅提高•C,波速并不低,有时反而提高,波幅下降•D,波速提高,波幅提高答题结果:正确答案:C4、换能器直径D为30mm,将发收换能器置于水中,在换能器表面净距离d1=500mm、d2=200mm时测得仪器声时读数分别为t1=342.8μs,t2=140.1μs,请计算仪器系统延迟时间(即仪器零读数)t0。
将上述换能器放入50号钢管(内径Φ1=54mm,外径Φ2=60mm)的声测管中进行测桩,请计算出该测试中的最终用于计算波速时需扣除的时间是()。
(测试时声测管中水的声速为1500m/s;钢的声速为5000m/s) (D)•A,19.2•B,19.9•C,18.7•D,22.2答题结果:正确答案:D5、气泡密集的混凝土,往往会造成(A)•A,波速没有明显降低,波幅明显下降•B,波速下降,波幅提高•C,波速不变,有时反而提高,波幅下降•D,波速提高,波幅提高答题结果:正确答案:A6、调试超声波检测仪时,测得t0=5μs,已知某测点声距L=40cm,仪器显示声时为105μs,则超声波在混凝土中传播的声速为(C)•A,3636m/s•B,3810m/s•C,4000m/s•D,3000m/s答题结果:正确答案:C7、声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。
“超声法检测混凝土缺陷”补充题库
“超声法检测混凝土缺陷”补充题库Ⅰ、单选题1、基本概念:1、超声波频率为60kHz,波速为4500m/s,波长为( )。
(A)7.5m(B)75cm(C)7.5cm[正确] (D)7.5mm2、超声波频率为100kHz,波速为4800m/s,波长为( )。
(A)4.8m(B)48cm(C)4.8cm[正确] (D)4.8mm3、超声波的频率下限是( )。
(A)20Hz (B)200Hz (C)20kHz[正确] (D)2000Hz4、当超声波垂直从空气中传播到混凝土时,( )发生波型转换。
(A)不会[正确] (B)会(C)无法预计(D)有可能会,有可能不会5、当超声波从混凝土传播至空气时,由于界面的反射及透射现象,( )声能进入空气。
(A)大部分(B)极少部分[正确] (C)大于一半(D)大约一半6、空气温度下降时,超声波传播速度( )。
(A)增大(B)减小[正确] (C)不变(D)取决于频率7、超声波在空气中的速度比水中的( )。
(A)快(B)慢[正确] (C)取决于声波频率(D)取决于温度8、当超声波以非垂直的角度从空气中传播到混凝土时,( )发生波型转换。
(A)一定不会(B)一定会(C)无法预计(D)有可能会,有可能不会[正确]9、当超声波纵波以非垂直的角度从混凝土中传播到空气时,( )发生波型转换。
(A)一定不会[正确] (B)一定会(C)无法预计(D)有可能会,有可能不会10、混凝土中传播的超声波横波在遇到垂直于传播方向的空气时,( )穿过空气继续传播。
(A)能够(B)不可能[正确] (C)有的情况下可以(D)转变为纵波后11、混凝土中传播的超声波横波在遇到垂直于传播方向的水层时,( )穿过水层继续传播。
(A)能够(B)不可能[正确] (C)有的情况下可以(D)转变为纵波后2、《超声法检测混凝土缺陷技术规程》(CECS21:2000)12、依据CECS21:2000的规定,对于500mm的超声测距,允许的最大测量误差是±( )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
“超声法检测混凝土缺陷”题库Ⅰ、单选题1、基本概念:1、超声波频率为50kHz,波速为4500m/s,波长为( )。
(A)9m(B)90cm(C)9cm(正确) (D)9mm2、超声波频率越高,( )。
(A)在混凝土中传播速度越快(B)在混凝土中传播距离越远(C)在混凝土中传播速度越慢(D)在混凝土中传播距离越短[正确]3、在混凝土中传播的超声波是一种( )。
(A)机械振动波[正确] (B)电磁波(C)不能在液体中传播的波(D)不能在气体中传播的波4、用于发射超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能(B)将电能转化为机械振动[正确](C)将机械能转化为辐射(D)将辐射转化为机械能5、用于接收超声波的换能器在工作的时候,其内部的晶片产生的变化是( )。
(A)将机械能转化为电能[正确] (B)将电能转化为机械振动(C)将机械能转化为辐射(D)将辐射转化为机械能6、超声换能器的工作原理是基于其( )(A)光电效应(B)压电效应[正确] (C)电磁感应(D)涡流感应7、超声波从固体进入液体或气体中时,只有( )能继续传播。
(A)横波(B)表面波(C)纵波[正确] (D)剪切波8、超声波在真空中( )。
(A)速度比空气中慢(B)速度比空气中快(C)不能传播[正确] (D)衰减很大9、超声波在水中的速度比空气中的( )。
(A)快[正确] (B)慢(C)取决于声波频率(D)取决于温度10、超声波在空气中的速度比混凝土中的( )。
(A)快(B)慢[正确] (C)取决于声波频率(D)取决于温度11、空气中的超声波速度随着温度上升( )。
(A)上升[正确] (B)下降(C)不变(D)取决于频率2、《超声法检测混凝土缺陷技术规程》(CECS21:2000)12、超声法检测混凝土缺陷所采用的超声波频率一般为( )。
(2.1.1)(A)20Hz~250kHz (B) 20kHz~250kHz[正确](C)20kHz~250MHz (D) 20MHz~250MHz13、在进行不密实区、空洞或混凝土结合面质量检测时,对于工业与民用建筑,测点间距宜为( )。
(6.2.1)(A)50mm (B)500mm (C)100mm~300mm[正确] (D)400mm14、通常情况下进行上部结构梁柱构件超声法检测时,应优先选用( )换能器。
(3.2.1)(A)圆管式(B)高频(C)平面[正确] (D)径向15、检测不密实区和空洞时构件的被测试范围应( )有怀疑的区域。
(6.1.2)(A)大于[正确] (B)小于(C)约等于(D)等于16、超声波的主频是指在被接收的超声脉冲波各频率成份的( )分布中最大的频率值。
(2.1.6) (A)速度(B)波长(C)幅度[正确] (D)相位17、依据CECS21:2000规范要求,用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于( )μs。
(3.1.3) (A)1 (B)0.1[正确] (C)0.01 (D)0.518、根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义,不带波形显示的超声波检测仪( )用于混凝土的超声法检测。
(2.1.1)(A)不能[正确] (B)可以(C)经过验证可以(D)无法确定19、用于水中的换能器,其水密性能应在( )水压下不渗漏。
(3.2.3)(A)10MPa (B)5MPa (C)2MPa (D)1MPa[正确]20、超声法检测中,换能器应通过( )与混凝土测试表面保持紧密结合。
(4.1.5)(A)胶粘剂(B)耦合剂[正确] (C)防腐剂(D)阻锈剂21、超声法检测时应避免超声传播路径与附近钢筋轴线平行,如无法避免,应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。
(4.1.6)(A)1/2 (B)1/3 (C)1/4 (D)1/6[正确]22、CECS21:2000规定的超声测距的测量误差应不大于±( )。
(4.2.4)(A)1mm (B)2mm (C)1%[正确] (D)2%23、超声法检测结构混凝土裂缝时,当结构的裂缝部位只有一个可测表面时,单面平测法适用于裂缝深度不大于( )的情况。
(5.2.1)(A)200mm (B)300mm (C)400mm (D)500mm[正确]24、检测不密实区和空洞时,应有同条件的正常混凝土进行对比,且对比测点数不应少于( )。
(6.1.2)(A)40 (B)30 (C)20[正确] (D)1025、采用超声法进行钢管混凝土缺陷检测适用于管壁与混凝土胶结( )的钢管混凝土。
(10.1.1) (A)良好[正确] (B)不良(C)好不好均可(D)以上均可26、超声换能器的实测主频与标称频率相差应不大于±( )%。
(3.2.3)(A)5 (B)10[正确] (C)15 (D)203、《建筑结构检测技术标准》GB/T50344-200427、采用超声法检测钢管中混凝土的强度,对于圆钢管,其外径不宜小于( )。
(J.0.2)(A)100mm (B)200mm (C)300mm[正确] (D)400mm28、采用超声法检测钢管中混凝土的强度,对于方钢管,其最小边长不宜小于( )。
(J.0.2)(A)200mm (B)225mm (C)250mm (D)275mm[正确]29、采用超声法检测钢管中混凝土的强度,每个构件上应布置( )个测区。
(J.0.3)(A)7 (B)8 (C)9 (D)10[正确]30、采用超声法检测钢管中混凝土的强度,每个测区的尺寸不宜小于( )。
(J.0.3)(A)100mm×100mm (B)200mm×200mm[正确](C)200mm×100mm (D)300mm×100mmⅡ、多选题1、基本概念1、在混凝土中传播的超声波,穿过混凝土内部裂缝等缺陷后,接收信号会出现( )等特征。
(A)声时增大[正确] (B)主频降低[正确] (C)声时降低(D)波幅增大2、下列因素可导致超声波在混凝土中衰减增大( )。
(A)测距较短(B)测距较长[正确] (C)频率较高[正确] (D)混凝土存在缺陷[正确]3、采用单面平测法检测混凝土裂缝时,( )。
(A)任何情况下都可以找到首波反相的情况。
(B)在某些情况下可以找到首波反相的情况。
[正确](C)在某些情况下无法找到首波反相的情况。
[正确](D)可以利用首波反相的现象快速测定裂缝深度。
[正确]4、在用厚度振动式换能器对测法检测混凝土时,对于同一套仪器及换能器,接收波的波幅大小与下列因素有关( )。
(A)超声波的发射电压[正确] (B)换能器的夹持力度[正确](C)混凝土表面的平整度[正确] (D)混凝土的质量状况[正确]5、超声仪工作的时候,发射电压一般选择( )。
(A)0V (B)200V[正确] (C)500V[正确] (D)1000V[正确]2、《超声法检测混凝土缺陷技术规程》CECS21:20006、混凝土缺陷超声法检测的范围包括( )。
(A)混凝土内部空洞和不密实区的位置和范围[正确] (B)混凝土裂缝深度[正确](C)不同时间浇注的混凝土结合面质量[正确] (D)钢管混凝土中的缺陷[正确]7、超声法检测混凝土缺陷,主要依据的超声参数是( )。
(2.1.1)(A)声时或声速[正确] (B)波幅[正确] (C)频率[正确] (D)缺陷反射波位置8、超声脉冲通过混凝土后,随着传播距离的增大,由于( )等因素引起的声压减弱叫衰减。
(2.1.5) (A)气温(B)散射[正确] (C)吸收[正确] (D)声束扩散[正确]9、常用的超声换能器有( )振动方式。
(3.2.1)(A)厚度[正确] (B)球形(C)径向[正确] (D)点状10、可用于混凝土的超声波检测仪有( )。
(3.1.1)(A)带波形显示的模拟式非金属超声仪[正确](B)不带波形显示的数字式非金属超声仪(C)带波形显示的数字式非金属超声仪[正确](D)带波形显示的智能化非金属超声仪[正确]11、满足下列要求的超声检测仪可以用于混凝土超声法检测( )。
(3.1.3、3.1.4)(A)连续正常工作时间1个小时左右。
(B)具有手动游标和自动整形两种声时读数功能的模拟式超声波检测仪。
[正确](C)具有手动游标和自动测读两种方式的数字式超声波检测仪。
[正确](D)具有分度值为2dB的衰减系统。
12、可用于混凝土超声法检测的换能器有( )。
(3.2.2)(A)主频为100kHz的平面换能器[正确](B)主频为35kHz的柱状径向换能器[正确](C)主频为2MHz的平面换能器(D)主频为50kHz的厚度振动式换能器[正确]13、测位混凝土表面应清洁平整,当平整度不满足要求时( )。
(4.1.3)(A)可用砂轮磨平。
[正确] (B)放弃超声法检测(C)用高强度的快凝砂浆抹平[正确] (D)用黄油填平14、检测中如出现可疑数据时,应( )。
(4.1.7)(A)及时查找原因[正确] (B)必要时进行复测校核[正确](C)肯定是混凝土存在缺陷(D)必要时加密测点补测[正确]15、采用超声法检测混凝土裂缝时,被测裂缝中不得有( )。
(5.1.2)(A)积水[正确] (B)空气(C)泥浆[正确] (D)以上均对16、采用超声法检测混凝土裂缝时,根据裂缝的深度、结构构件状况等,可选择( )。
(A)单面平测法[正确] (B)单面反射法(C)双面斜测法[正确] (D)钻孔对测法[正确]17、当结构构件体积较大,超声波测距太大时( )。
(A)无法采用超声法进行混凝土缺陷检测。
(B)可采用预埋声测管进行超声法检测。
[正确] (C)可钻竖向测试孔进行超声法检测。
[正确] (D)预埋声测管内可采用厚度振动式换能器。
18、CECS21:2000第八章规定的超声法可以用于因( )引起的混凝土表面损伤层厚度的检测。
(8.1.1) (A)冻害[正确] (B)高温[正确] (C)化学腐蚀[正确] (D)碰撞19、超声法检测表面损伤层厚度时,被测部位和测点的确定应满足下列要求( ):(8.1.2)(A)根据构件的损伤状况和外观质量选取有代表性的部位布置测位。
[正确](B)构件被测表面平整并处于自然干燥状态。
[正确](C)构件表面进行修磨平整。
(D)构件表面无接缝和饰面层。
[正确]20、对于钢管混凝土超声法检测,应注意( )。
(10)(A)应采用径向对测的方法。
[正确](B)应选择钢管与混凝土胶结良好的部位布置测点。
[正确](C)不适用于检测方形截面的钢管混凝土。
(D)对于圆形截面的钢管混凝土,应使换能器连线通过圆心。
[正确]21、采用双面斜测法进行裂缝深度检测时,根据( )的突变,可以判定裂缝深度以及是否在所处断面内贯通。
