智能卡数据传输T1传输协议及详解
通信协议论文：智能卡T=1通信协议的分析与实现
通信协议论文：智能卡T=1通信协议的分析与实现【中文摘要】智能卡的英文名字为“Smartcard”,又称集成电路卡,即IC卡(Integrated Circuit card),是在塑料基片中镶嵌一个集成电路芯片并封装成卡的形式。
它以体积小、集成电路芯片技术先进以及保密措施特殊和无法被破译及仿造的特点被大众所接受。
智能卡应用到的国际标准包括以下几个方面:1.物理特性:ISO7816:1987;ISO7813;ISO7816-1:1987。
2.触点尺寸与位置:ISO/IEC 7816-2:1988。
3.电信号与传输协议:ISO/IEC7816-3:1997。
4.行业间交换用指令:ISO/IEC 7816-4:1994。
5.应用标识符的编号系统和注册过程:ISO/IEC 7816-5:1994。
本文的主要是分析和实现智能卡底层通信协议。
智能卡通信协议常用的有两种:T=0和T=1通信协议。
由于T=0协议存在检错机制不完善、数据泄漏等诸多不足,因此本文主要讨论接触式智能卡中的T=1异步半双工块传输通信协议。
本文分析智能卡的工作流程,异步传输复位应答(ATR)的构成及内容,协议类型选择(PPS)对传输参数的修改,块帧...【英文摘要】Analysis and Implementation of Protocol T=1 in Smart CardsThe English name for the smart card Smartcard, also known as IC cards, IC card (Integrated Circuit card), is embedded in the plastic base film, and packaged into a single integrated circuit chip card form. It small size integrated circuit chip technology and advanced and special securitymeasures can not be deciphered, and copy features are accepted by the public.Smart card applications to the international standards include the following:...【关键词】通信协议智能卡 T=1协议【英文关键词】communication protocol smart cards Protocol T=1【目录】智能卡T=1通信协议的分析与实现摘要4-6ABSTRACT6-7第1章绪论10-12 1.1 T=1 异步半双工块传输通信协议概述10-11 1.1.1 数据传输协议分类10 1.1.2 T=0 协议介绍10-11 1.1.3 T=1 协议介绍11 1.2 论文的主要工作11-12第2章智能卡系统12-13 2.1 智能卡简介12 2.2 智能卡操作系统12-13第3章 T=1 异步半双工块传输通信协议分析13-20 3.1 智能卡的数据传输13-14 3.1.1 数据传输的物理规程13 3.1.2 数据传输的初始流程13-14 3.1.2.1 复位应答（ATR）13-14 3.1.2.2 协议类型选择（PPS）14 3.2 T=1 传输协议14-18 3.2.1 数据链路层14-16 3.2.1.1 块帧14-15 3.2.1.2 起始域15-16 3.2.1.3 信息域(INF)16 3.2.1.4 终止域(EDC)16 3.2.2 等待时间16-17 3.2.2.1 字符等待时间（CWT）16-17 3.2.2.2 字组等待时间（BWT）17 3.2.3 发送和接收序列计数器17 3.2.4 无差错操作17-18 3.2.5 差错处理18 3.3 协议报文结构（APDU）18-20 3.3.1 命令APDU18-19 3.3.2 应答APDU19-20第4章 T=1 异步半双工块传输通信协议实现20-47 4.1 系统结构及模块划分20-25 4.1.1 概述20-23 4.1.1.1 智能卡系统20-21 4.1.1.2 通信子系统21-23 4.1.2 接收模块23 4.1.3 发送模块23-24 4.1.4 协议初始化模块24 4.1.5 协议设置模块24 4.1.6 重传模块24 4.1.7 同步模块24 4.1.8 计数器模块24 4.1.9 校验码模块24-25 4.2 系统处理流程设计25-39 4.2.1 主守护流程25-28 4.2.2 PPS 处理流程28-30 4.2.3 信息块（I-Block）处理流程30-32 4.2.4 接收确认块（R-Block）处理流程32-34 4.2.5 系统块（S-Block）处理流程34-39 4.2.5.1 卡信息域尺寸确定（IFSC）34-36 4.2.5.2 接口设备信息域尺寸确定（IFSD）36-38 4.2.5.3 再同步（Resynchronization）38-39 4.3 特殊问题的解决方法39-41 4.3.1 发送与接收计数器的实现39-40 4.3.2 发送与接收状态位的改变40-41 4.4 系统实现功能测试41-47 4.4.1 无差错操作协议准则测试用例41-43 4.4.2 差错处理协议准则测试用例43-47第5章结束语47-48附录48-49参考文献49-51作者简介及在学期间所取得的科研成果51-52致谢52。

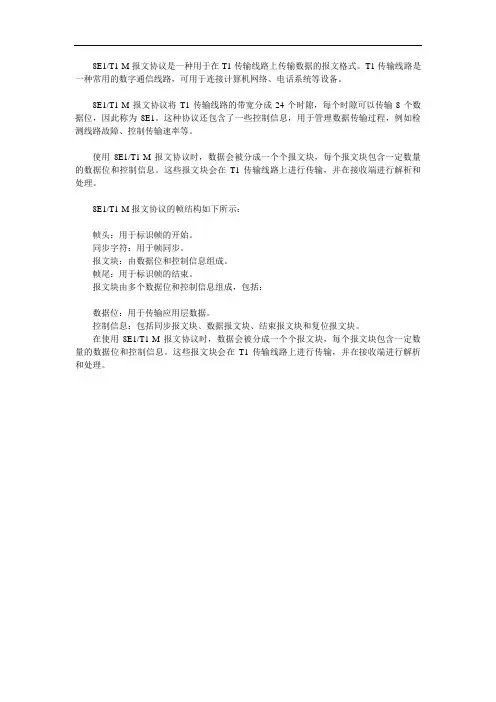

8E1T1-M报文协议
8E1/T1-M 报文协议是一种用于在 T1 传输线路上传输数据的报文格式。
T1 传输线路是一种常用的数字通信线路，可用于连接计算机网络、电话系统等设备。
8E1/T1-M 报文协议将T1 传输线路的带宽分成24 个时隙，每个时隙可以传输8 个数据位，因此称为8E1。
这种协议还包含了一些控制信息，用于管理数据传输过程，例如检测线路故障、控制传输速率等。
使用8E1/T1-M 报文协议时，数据会被分成一个个报文块，每个报文块包含一定数量的数据位和控制信息。
这些报文块会在T1 传输线路上进行传输，并在接收端进行解析和处理。
8E1/T1-M 报文协议的帧结构如下所示：
帧头：用于标识帧的开始。
同步字符：用于帧同步。
报文块：由数据位和控制信息组成。
帧尾：用于标识帧的结束。
报文块由多个数据位和控制信息组成，包括：
数据位：用于传输应用层数据。
控制信息：包括同步报文块、数据报文块、结束报文块和复位报文块。
在使用8E1/T1-M 报文协议时，数据会被分成一个个报文块，每个报文块包含一定数量的数据位和控制信息。
这些报文块会在T1 传输线路上进行传输，并在接收端进行解析和处理。
通信基础知识：E1T1业务介绍及其区别
通信基础知识：E1T1业务介绍及其区别E1/T1业务在通信设备中应用广泛。
自从进入通信行业，所见到的通信设备产品大部分都带有E1业务，而T1业务则是近期在开发设备中所要实现的业务类型。
那么，E/T1业务具体指什么呢？可以用来干什么？它们有什么区别？带着这些疑问，让我们来揭开E1/T1业务的面纱。
话务语音通信常识话音时隙的帧频率为8000帧/S，每帧8bit，即一路话音信号的速率为64kbit/S。
E1/T1简介——什么是E1/T1，用来干什么T1/E1表示具有高质量的通话和数据传送界面，属PDH（准同步数字系列，Pseudo-synchronous Digital Hierarchy）体系接口，最初应用于电话公司的数字化语音传输。
北美使用T1标准，能够最多支持24位用户同时拔号，而欧洲使用E1标准，可以支持30位用户。
E1/T1都是ITU-T统一规定的电接口速率，遵从标准ITU-TG.703/704。
E1是欧洲标准的基群速率2.048Mbps，T1是北美和日本标准的基群速率1.544Mbps。
中国采用的是欧洲标准即E1。
关于E1① 一条 E1在同轴电缆线上是 2.048M的链路，用 PCM(脉冲编码调制 )编码。
② 一个 E1的帧长为 256个 bit，分为 32个时隙，一个时隙为 8个 bit。
③ 每秒有 8k个 E1的帧通过接口，即 8K*256=2048kbps。
④ 每个时隙在 E1帧中占 8bit， 8*8k=64k，即一条 E1中含有 32个 64K。
E1帧结构E1分为成帧，成复帧与不成帧三种方式，在成帧的E1中第0时隙用于传输帧同步数据，其余 31个时隙可以用于传输有效数据；在成复帧的 E1中，除了第 0时隙外，第 16时隙是用于传输信令的，只有第 1到 15，第 17到第 31共 30个时隙可用于传输有效数据；而在不成帧的 E1中，所有 32个时隙都可用于传输有效数据。
当 E1用于七号信令时，在 32个时隙（ Time Slot）中，第 0时隙被用作帧同步信息，一般使用第 16时隙作为 7号信令的通道，其余30个时隙被用作语音通道。

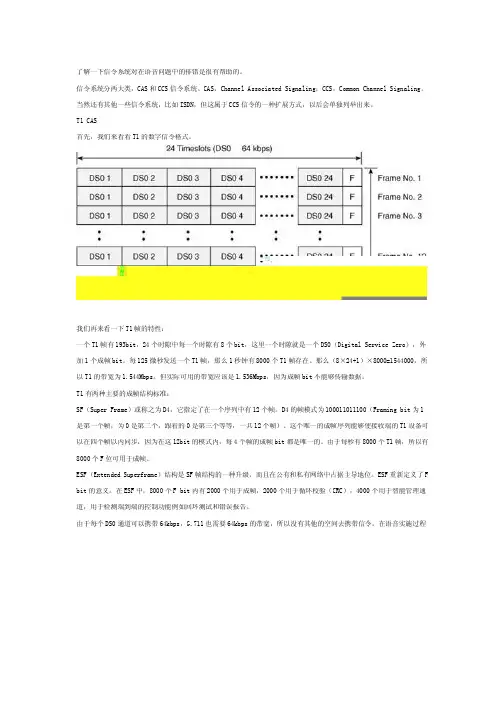

T1 CAS信令解析
了解一下信令系统对在语音问题中的排错是很有帮助的。
信令系统分两大类，CAS和CCS信令系统。
CAS，Channel Associated Signaling；CCS，Common Channel Signaling。
当然还有其他一些信令系统，比如ISDN，但这属于CCS信令的一种扩展方式，以后会单独列举出来。
T1CAS首先，我们来看看T1的数字信令格式。
我们再来看一下T1帧的特性：一个T1帧有193bit，24个时隙中每一个时隙有8个bit，这里一个时隙就是一个DS0（Digital Service Zero），外加1个成帧bit。
每125微秒发送一个T1帧，那么1秒钟有8000个T1帧存在。
那么（8×24+1）×8000=1544000，所以T1的带宽为1.544Mbps。
但实际可用的带宽应该是1.536Mbps，因为成帧bit不能够传输数据。
T1有两种主要的成帧结构标准：SF（Super Frame）或称之为D4，它指定了在一个序列中有12个帧。
D4的帧模式为100011011100（Framing bit为1是第一个帧，为0是第二个，跟着的0是第三个等等，一共12个帧）。
这个唯一的成帧序列能够使接收端的T1设备可以在四个帧以内同步，因为在这12bit的模式内，每4个帧的成帧bit都是唯一的。
由于每秒有8000个T1帧，所以有8000个F位可用于成帧。
ESF（Extended Superframe）结构是SF帧结构的一种升级，而且在公有和私有网络中占据主导地位。
ESF重新定义了F bit的意义。
在ESF中，8000个F bit内有2000个用于成帧，2000个用于循环校验（CRC），4000个用于智能管理通道，用于检测端到端的控制功能例如回环测试和错误报告。
由于每个DS0通道可以携带64kbps，G.711也需要64kbps的带宽，所以没有其他的空间去携带信令。
在语音实施过程当中，T1在每第六个帧循环中插入信令信息。

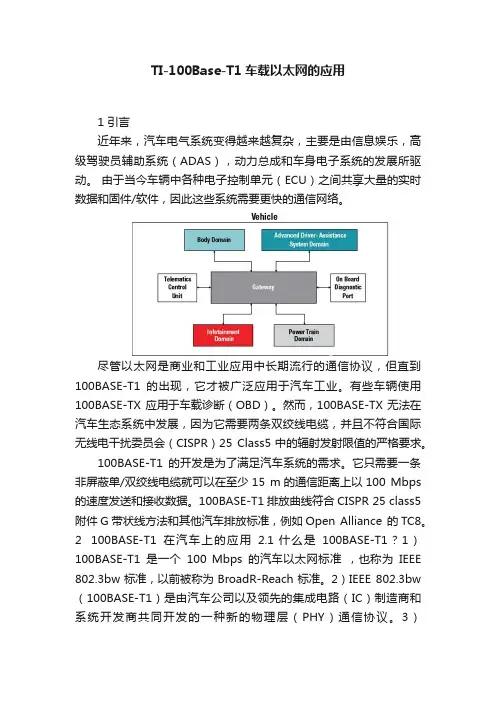

TI-100Base-T1车载以太网的应用
TI-100Base-T1车载以太网的应用1 引言近年来，汽车电气系统变得越来越复杂，主要是由信息娱乐，高级驾驶员辅助系统（ADAS），动力总成和车身电子系统的发展所驱动。
由于当今车辆中各种电子控制单元（ECU）之间共享大量的实时数据和固件/软件，因此这些系统需要更快的通信网络。
尽管以太网是商业和工业应用中长期流行的通信协议，但直到100BASE-T1的出现，它才被广泛应用于汽车工业。
有些车辆使用100BASE-TX应用于车载诊断（OBD）。
然而，100BASE-TX无法在汽车生态系统中发展，因为它需要两条双绞线电缆，并且不符合国际无线电干扰委员会（CISPR）25 Class5中的辐射发射限值的严格要求。
100BASE-T1的开发是为了满足汽车系统的需求。
它只需要一条非屏蔽单/双绞线电缆就可以在至少15 m的通信距离上以100 Mbps 的速度发送和接收数据。
100BASE-T1排放曲线符合CISPR 25 class5附件G带状线方法和其他汽车排放标准，例如Open Alliance 的TC8。
2 100BASE-T1在汽车上的应用2.1 什么是100BASE-T1？1）100BASE-T1是一个100 Mbps的汽车以太网标准，也称为IEEE 802.3bw标准，以前被称为BroadR-Reach标准。
2）IEEE 802.3bw （100BASE-T1）是由汽车公司以及领先的集成电路（IC）制造商和系统开发商共同开发的一种新的物理层（PHY）通信协议。
3）100BASE-T1可通过非屏蔽单/双绞线电缆以100 Mbps的通信速度满足更大的带宽需求。
4）100BASE-T1将车载生态系统标准化为一种网络架构，从而简化了ECU之间的整体通信，甚至可能消除了对较早或更不普遍的协议（如面向媒体的系统传输（MOST）或FlexRay）的需求。
5）100BASE-T1可以通过非屏蔽单双绞线电缆使用以太网协议的音频视频桥接（AVB）标准集合，在车辆内实现音频，视频，互联汽车，固件/软件和校准数据的通信。

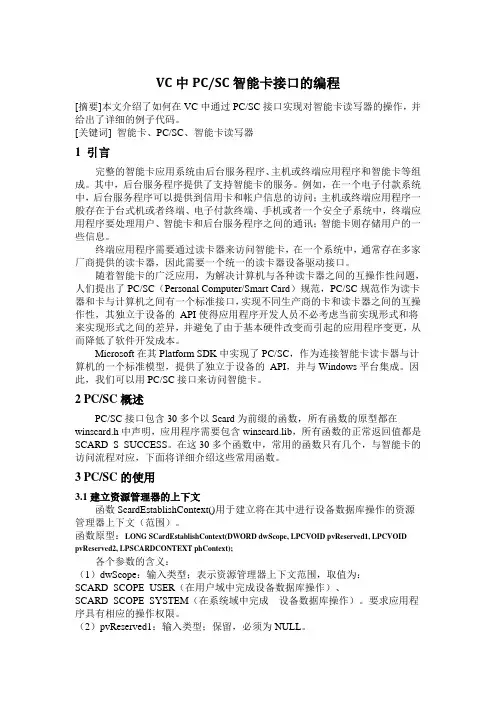

PCSC接口API说明
VC中PC/SC智能卡接口的编程[摘要]本文介绍了如何在VC中通过PC/SC接口实现对智能卡读写器的操作，并给出了详细的例子代码。
[关键词] 智能卡、PC/SC、智能卡读写器1 引言完整的智能卡应用系统由后台服务程序、主机或终端应用程序和智能卡等组成。
其中，后台服务程序提供了支持智能卡的服务。
例如，在一个电子付款系统中，后台服务程序可以提供到信用卡和帐户信息的访问；主机或终端应用程序一般存在于台式机或者终端、电子付款终端、手机或者一个安全子系统中，终端应用程序要处理用户、智能卡和后台服务程序之间的通讯；智能卡则存储用户的一些信息。
终端应用程序需要通过读卡器来访问智能卡，在一个系统中，通常存在多家厂商提供的读卡器，因此需要一个统一的读卡器设备驱动接口。
随着智能卡的广泛应用，为解决计算机与各种读卡器之间的互操作性问题，人们提出了PC/SC（Personal Computer/Smart Card）规范，PC/SC规范作为读卡器和卡与计算机之间有一个标准接口，实现不同生产商的卡和读卡器之间的互操作性，其独立于设备的API使得应用程序开发人员不必考虑当前实现形式和将来实现形式之间的差异，并避免了由于基本硬件改变而引起的应用程序变更，从而降低了软件开发成本。
Microsoft在其Platform SDK中实现了PC/SC，作为连接智能卡读卡器与计算机的一个标准模型，提供了独立于设备的API，并与Windows平台集成。
因此，我们可以用PC/SC接口来访问智能卡。
2 PC/SC概述PC/SC接口包含30多个以Scard为前缀的函数，所有函数的原型都在winscard.h中声明，应用程序需要包含winscard.lib，所有函数的正常返回值都是SCARD_S_SUCCESS。
在这30多个函数中，常用的函数只有几个，与智能卡的访问流程对应，下面将详细介绍这些常用函数。
3 PC/SC的使用3.1建立资源管理器的上下文函数ScardEstablishContext()用于建立将在其中进行设备数据库操作的资源管理器上下文（范围）。
T1网桥转换器应用说明
GVE-T1E1/T1/LAN双协议转换器用户手册目录第一章概述1．1前言1．2技术指标第二章安装和使用2．1电源和环境要求2．2前后面板2．3内部开关设置第三章技术支持第一章概述1．1前言GVE-T1是采用ASIC电路设计技术研制的利用1条E1线路或者1条T1线路传输以太网Ethernet数据的双协议以太网桥转换器。
以扩展以太网的传输距离和应用范围。
它配有E1/HDB3或T1/B8ZS作为线路接口，E1可以是成帧N×64Kbps(N=1--31)和无帧2048Kbps，俗称信道化和非信道化，在成帧模式下支持CAS/CCS（30和31时隙）的选择，CRC4自适应。
T1通过非帧1.544Mbps的全透明带宽将远程局域网连接。
传输时钟可以从接收信号G.703线路中复原，也可以是内时钟工作方式。
以太网Ethernet支持10M/100M自适应。
GVE-T1的以太网Ethernet UTP口符合IEEE 802.3/IEEE 802.3u,并具备VLAN 802.1 Q功能。
GVE-T1的E1满足ITU的G. . 703、G. . 704和G. . 706的要求。
GVE-T1的T1符合ANSI T1.403-1999；ANSI T1.408；AT&T TR 62411的要求GVE-T1具有数据和图象传输的两种模式可供选择。
GVE-T1具有本地和远程环路，可以方便用户进行线路测试和故障诊断，以实现端对端的完整性测试。
GVE-T1前面板有丰富的指示灯, 显示设备的工作状态及告警信号。
典型应用如下：图一1．2技术指标以太网特性Ethernet局域网地址表LAN Table：10000个，自动学习和自动更新过滤和转发速率Filtering and Forwarding:每秒30000帧缓冲器Buffer:64M吞吐量等待Delay:1帧VLAN：具备，802.1Q VLAN局域网特性LAN标准：符合IEEE 802.3/ IEEE 802.3 u/Ethernet工作方式：全双工/半双工数据速率:10Mbps/100Mbps自适应物理接口：UTP；屏蔽RJ-45，交叉和直联可选广域网特性WAN1: E1/HDB3技术指标线路传输速率：N×64Kbps(N=1--31)；2048Kbps线路编码：HDB3/CRC4自适应线幀格式：G.703(成帧/无帧)线路接口：阻抗120Ω，物理接口RJ45 平衡阻抗75Ω，物理接口BNC 不平衡传输特性：符合G.703/G.704/G.7062: T1/B8ZS线路传输速率：1.544Mbps线路编码：B8ZS线帧格式：无帧全透明线路接口：平衡100Ω，物理接口RJ45传输特性；符合ANSI T1.403-1999ANSI T1.408，AT&T TR 62411时钟：内时钟，从时钟（线路G.703时钟）测试方法：本地模拟环路，远端数字环路；电源：交流220V±10％，50Hz；直流-48V±15%功耗：5W；体积：225mm×145mm×40mm；第二章安装和使用本章介绍GVE-T1的前后面板、指示灯、开关、接口以及连接电缆。
lte cat1技术参数
lte cat1技术参数（原创实用版）目录1.LTE Cat1 技术简介2.LTE Cat1 技术参数详解2.1 下行链路参数2.2 上行链路参数2.3 系统参数2.4 信道参数2.5 调制与解调方式2.6 编码与解码方式2.7 传输速率与延迟正文LTE Cat1 技术，全称为 Long Term Evolution Category 1，是我国移动通信网络中的一种重要技术，主要用于无线数据传输。
该技术拥有较高的传输速度和较低的延迟，广泛应用于智能手机、平板电脑等移动设备。
接下来，我们将详细解析 LTE Cat1 的技术参数。
1.LTE Cat1 技术简介LTE Cat1 技术是基于 3GPP（第三代合作伙伴计划）制定的 LTE 标准，属于 LTE 网络中的中低速类别。
相较于高速率的 LTE Cat3、Cat4 等技术，LTE Cat1 在传输速率和延迟方面具有较好的平衡。
它适用于对数据传输速率要求不高，但对延迟敏感的应用场景，如物联网、智能家居、工业自动化等领域。
2.LTE Cat1 技术参数详解2.1 下行链路参数LTE Cat1 的下行链路参数主要包括峰值下载速率、信道带宽和符号数。
其中，峰值下载速率可达 100Mbps，信道带宽为 1.4MHz，符号数为 12。
2.2 上行链路参数LTE Cat1 的上行链路参数主要包括峰值上传速率、信道带宽和符号数。
其中，峰值上传速率可达 50Mbps，信道带宽为 1.4MHz，符号数为 6。
2.3 系统参数LTE Cat1 的系统参数包括时隙结构、帧结构、子帧长度等。
它采用TDD（时分双工）模式，时隙结构为 10ms，帧结构为 Type 1，子帧长度为 1ms。
2.4 信道参数LTE Cat1 的信道参数主要包括信道编码率、调制方式、解调方式等。
信道编码率为 1/3，调制方式为 QPSK（四相位调制），解调方式为 BPSK （二相位调制）。
2.5 调制与解调方式LTE Cat1 的调制与解调方式包括调制方式和解调方式。
e1接口（t1接口用于本国）[精彩]
![e1接口（t1接口用于本国）[精彩]](https://img.taocdn.com/s3/m/391c4b5ae418964bcf84b9d528ea81c759f52e44.png)
E1接口(T1接口用于外国)T1、E1指中继线类型，即：用户的PBX连接到电信局的中继线类型。
T1主要应用于北美、欧洲、香港等地区我国使用E1中继。
E1的一个好处在于可以传送主叫的号码（ANI）E1可以同时传送30路通话，T1可以同时传送24路通话…………E1是欧洲标准，我国也使用这个标准，2048K;T1是北美标准，日本好像也是的，1544K。
在传输上用的非常的普遍。
E1最本来的用法是在用作语音交换机的数字中继时，是把一条E1作为32个64K来用，但是时隙0和时隙15是传输控制信令用，所以一条E1可以传30路话音。
这是在接入服务器上（如华为8010，北电的CVX1800等）说的E1,而和通常在路由器上说的E1概念有些不一样。
在路由器上的E1是不能划分时隙的，只能做2M线使用。
CE1的传输线路的带宽是2048Ｋ，它和E1的区别主要在于：E1不能划分时隙，CE1能划分时隙。
CE1的每个时隙是64K，一共有３２个时隙，在使用的时候，可以划分为n*64K，例如：128K,256K等等。
CE1的0和15时隙是不用来传输用户的数据流量,0时隙是传送同步号,15时隙传送控制信令,这样实际能用的只有30个时隙,所以在具体配置CE1划分时隙时，要注意些了。
CE1 和E1 也可以互联，但是CE1必须当E1来使用，即不可分时隙使用。
因为CE1比较灵活，所以我们能常常碰到CE1。
1.一条E1是2.048M的链路，用PCM编码。
2.一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3.每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4.每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
T1和E1基础知识
1T线路基础要理解T线路，就不得不对TDM（Time—Division Multiplexing，时分复用）技术有所了解。
在没有TDM技术之前，用户一旦需要从网络服务商那里得到某种端到端的服务就需要专门申请一条线路来部署网络。
很明显,这是不合算的。
因为这种端到端的服务通常是按传输距离计费的,而不是按实际使用的网络带宽来收费的.但采用了TDM技术之后，就没有这么麻烦了.只要用户在以前与对应网络服务商建立了端到端的专用线路,下次在需要其他服务时，就不必另外配置端到端的网络链路了，因为它可以直接复用在原来的专用线路中，如图6—1所示.这其实就是共享线路，即“复用"的意义，也就是T线路的技术所在。
而TDM则可以把复用在一条线路的多条业务链路以时间段为单位轮流分配给不同的业务使用,通常在业务不是很繁忙，或者业务流量不是很大的情况下，对各业务的影响是非常小的，特别是对非实时的业务,如数据查询、文件浏览、数据传输等.它节省了用户大笔的网络接入费用,因此受到了用户的青睐。
T线路是专用线路,用户使用前必须向网络服务提供商（NSP,一般是电信公司）申请。
用户首先从电信局在每个地点之间租用一条专用线路，然后安装管理这些地点间的分组通信流动的交换设备。
它之所以被称为专用网，是因为用户的设备直接控制着每个租用线路地点的通信情况。
与此相反，分组交换技术，例如，帧中继、交换式多兆位数据服务（SMDS）和异步传输模式（ATM），在散列技术的支持下,提供任何地点对任何地点的连接。
这时,一个分组是一个完整的、被编址的数据包，它被转发通过分组交换散列网络上的中继器，直到抵达它的目的地.1．T线路级别划分在T线路中，根据数据速率和信道的多少，可划分为T1、T2、T3这3级，也就是TDM复用级别。
不过在正式介绍以上3种复用级别前，还要对一种被称为“标准数字服务速率”的术语有所了解。
因为以上3种复用级别就是根据这个标准数字服务速率来划分的。
智能IC卡的传输协议
智能IC卡的传输协议IC卡支持两种传输协议：同步传输协议和异步传输协议。
同步传输协议在ISO/IEC7816-10中定义，适用于逻辑加密卡；异步传输协议在ISO/IEC7816-3中定义，适用于内含微处理器的智能卡。
ISO/IEC7816-3标准提供了多种传输协议，这些协议均以“T=序列号”来命名，主要采用两种通信协议：T=0和T=1通信协议。
T=0是异步半双工字符传输协议，T=1是异步半双工块传输协议。
一、卡的复位操作完整的IC卡操作过程包括IC卡插入接口设备、卡和接口设备的信息交换、IC卡从接口设备拔出等所有操作。
一个正常的操作过程按以下步骤完成：1）接口设备连接卡并激活电路。
2）卡的冷复位。
3）卡对复位的应答。
4）卡和接口设备间交换信息。
5）接口设备释放电路。
6）从接口设备中取出IC卡。
IC卡利用激活的复位信号，采用异步方式进行复位应答，其复位方式有两种：冷复位和热复位。
1、冷复位当接口设备激活电路后，RST为L状态，VCC加电，接口设备的I/O口线处于接收方式，提供稳定的CLK，此时IC卡就处于冷复位状态。
在冷复位前IC卡内部状态是未定义的。
冷复位的时序如下图所示：▲冷复位在Ta时刻加CLK信号；I/O口线应在时钟信号加于CLK的200个时钟周期（ta）内被卡置为H状态；时钟信号加于CLK后，RST应至少保持400个时钟周期（tb）的L状态，当RST为L状态时，接口设备会忽略I/O口线上的状态。
在时刻Tb，RST被置为H状态，I/O口线上的应答应出现在RST 信号上升沿后的400～40000个时钟周期（tc）。
当RST处于H状态时，如果应答信号在40000个时钟周期内仍未开始，接口设备将释放电路。
2、热复位当VCC和CLK保持稳定时，接口设备置RST为状态L至少400时钟周期（时间te）后，接口设备启动热复位，如下图所示：▲热复位在时间Td，RST置于H状态。
I/O应答应在RST信号上升沿之后的400～40000个时钟周期（tf）之前开始。
智能卡通讯协议T=1的介绍和卡片软件实现
数据包传输 的数据分两类 ：一是透 明传输的应 用专用数据 。二是传输协议控制数据或对传输差错
的处 理 。
进行计算 。 Ｃ Ｒ Ｃ方法比 Ｌ Ｒ Ｃ产生远为高的多的差错 检测概率 。但是在实际中使用较少 ，因为执行速度 慢， 效率低 ， 需要硬件做高度支持才可 以保证计算速
数据包 由头域 ， 信息域和尾域组成 。 头域和尾域 是强制性 的 ， 信息域是可选的 ， 含有应用层 的数据 ， 可能是 发送 的应用数 据单元 （ Ａ Ｐ Ｄ Ｕ） 也可能是 卡
块， 接 收 到此块 后 必须重 发 最后 发送 的块 。 如 果此 机
以提 高传 输率 。 修改 值是 在 Ａ Ｔ Ｒ的特定 接 口字 符 中
指 明的 。
头 域包 括 三个 部分 。
ａ ） 节点 地址 Ｎ Ａ Ｄ
头 域 的第 一个 字节 被 称为 节点 地址 ，含 有 数据
块的 目标和源地址 ，各用三位来表示 ，其中 Ｂ ｉ ｔ １ — ３
源地址 ， Ｂ ｉ ｔ ５ — ７为 目标 地 址 。Ｂ ｉ ｔ ４和 ｂ ｉ ｔ ８为 Ｖ Ｐ Ｐ控 制位 ， 但 对 现在 的智 能卡 芯 片来说 没有 实 际应 用 。 ｂ） 协 议 控制 字 节 Ｐ Ｃ Ｂ 用来 管 理 和控 制传 输 协议 。Ｐ Ｃ Ｂ字段 主要 用来 编码 块 类 型 ， 以及 有关 的 补充 协议 。块 ７ １ ２ Ｍ Ｈ ｚ ，分频值为 ３ ７ ２ ，那么 Ｃ Ｗ Ｔ是 ０ ． ８ ５ 秒。实际 Ｃ ＷＩ 的范围在 ３ 到５ 之间。 通常 ， 接收方从 Ｌ Ｅ Ｎ的字段的长度来检测块是
分别是 Ｉ 块， Ｒ块 ， ｓ 块 。Ｉ 块用来传递应用数据信息
和卡片应答 ， 有信息域。 Ｒ块用来应答 ， 没有信息域。
SmartCard知识
SmartCard知识智能卡(SmartCard)，也叫IC卡，它是⼀个带有微处理器和存储器等微型集成电路芯⽚的、具有标准规格的卡⽚。
智能卡必须遵循⼀套标准，ISO7816是其中最重要的⼀个。
下⾯将从以下⼏个⽅⾯展开，对Smart Card进⾏讨论：1. 电⽓特性2. 复位应答（ATR – Answer to Reset）3. T=0 传输协议电⽓特性：ISO7816⾮常严格地要求了卡⽚的外形、厚度、触点位置和电信号。
下⾯可以看到正常Smart Card的管脚分布：l C1 电源信号VCC 3/5 Vl C2 复位信号RSTl C3 始终信号CLK 采⽤27MHz的分频 – 3.375/4.5/6.75MHzl C4 预留某些CA⼚商会加以利⽤，如NDSl C5 接地信号GNDl C6 编程电压VPP ⼀些存储芯⽚需要⾼电压（12.5/21V）进⾏编程l C7 数据通信I/Ol C8 预留对于供电⼜分两种，⼀种是5V供电，两外⼀种是3V供电。
⽬前，市⾯上见得多还是5V，左右偏差在0.25V以内，也就是说压值范围为4.75~5.25V，另外它的电流为200mA。
Smart Card⼯作的时钟信号由外部供给，⼀般来说有两个，3.579545MHz和4.9152MHz。
相⽐之下，前者⽤得更多⼀点。
当然对于这两种时钟频率，要得到数据通信所需的波特率9600s/s，那么他们的分频系数⾃然也不⼀样，分为为372分频和512分频。
复位信号是如何产⽣的呢？管脚必须满⾜5个条件，1）RST管脚拉低；2）CLK管脚拉低；3）VPP管脚不供电；4）I/O管脚拉低；5）VCC 管脚不供电。
字符传输：Smart Card的字符传输采⽤的是异步半双⼯模式，这种异步的模式很像个⼈电脑上的RS232通信。
传输⼀个字符时，除了8Bits的数据外，还加了以下⼏个Bits：起始位 -- ⽤于字符帧的同步校验位 -- ⽤于校验检测Guard Time -- 两个字符间的间隔时间Guard Time⼀般为两个bit的时钟周期，这⼀点很像PC上的UART的通信，⽤两个停⽌位来间隔相连的字符。
