IC卡基本知识讲解
IC卡基础知识介绍
IC卡基础知识介绍一、内容概述首先简单说说IC卡的概念。
IC卡是一种集成电路卡片，它的内部嵌有微小的芯片，可以存储和处理信息。
可别小看了这个芯片，它可是IC卡的核心呢！正是因为有了这个芯片，IC卡才能实现多种功能。
接下来我们说说IC卡的应用场景。
现在IC卡的应用越来越广泛，几乎渗透到我们生活的方方面面。
比如我们平时坐公交、地铁时用的公交卡，就是IC卡的一种。
还有小区的门禁系统、公司的考勤系统，也常用到IC卡。
另外银行卡、社保卡等也都是IC卡的典型应用。
那么IC卡有哪些功能呢？简单来说IC卡可以实现信息存储、身份识别、支付等功能。
比如公交卡可以用来支付乘车费用；门禁卡可以识别持卡人身份，进出小区；银行卡则可以用来存款、取款、转账等。
1. 介绍IC卡的背景和历史其实IC卡的历史可以追溯到上世纪七十年代。
随着科技的发展，人们开始追求更高效、更便捷的生活方式。
于是IC卡作为一种集成电路技术的产品，就这样诞生了。
初期的IC卡主要是在一些高科技领域或者政府部门使用，比如说电话卡、银行卡等。
随着时间的推移，IC卡的技术越来越成熟，功能也越来越多。
从简单的身份识别到复杂的支付、存储等功能，IC卡都能轻松应对。
到了现在IC卡已经成为我们生活中不可或缺的一部分。
无论是乘坐公共交通、购物消费，还是进出小区、访问公司门禁系统，都可能用到它。
可以说IC卡的普及和应用，是科技进步带给我们的一个实实在在的福利。
接下来我们就更深入地了解一下IC卡的其他知识吧！XXX卡在现代社会的广泛应用及其重要性一走进现代社会，你会发现我们的生活已经离不开IC卡了。
IC 卡已经渗透到我们生活的方方面面，无论是交通出行、购物消费，还是工作学习，它都发挥着重要的作用。
来，让我们了解一下它的重要性吧！IC卡在我们的日常生活中可以说是无处不在。
像我们的公交卡、地铁卡、共享单车卡等等，都是IC卡的身影。
有了它我们的出行变得如此便捷，再比如在商场、超市、餐厅等消费场所，IC卡更是不可或缺的一部分。
IC卡基础知识培训教材
IC卡基础知识培训教材第一章IC卡基础知识一、射频卡的一些基础知识（一）频率（f）1、物理中频率的单位是赫兹（Hz），简称赫。
2、频率单位：赫(Hz)、千赫（KHz）、兆赫（MHz）、吉赫（GHz）等。
3、单位换算：1KHz=1000Hz1MHz=1000KHz=1000000Hz1GHz=1000000KHz（二）常见射频卡的频率1、射频卡，学名叫“非接触式卡”。
虽然有的人把射频卡叫做IC 卡，但因为接触式IC卡也叫IC卡，同时射频IC卡一般指指高频卡，而ID卡习惯叫低频卡，所以还是把非接触式的芯片卡叫为射频卡或非接触式卡来得直接一些。
2、典型的射频卡按戴波频率分为低频射频卡、高频射频卡、超高频射频卡和微波射频卡。
①、低频射频卡的频率为125~134.2KHz（单位：千赫），也称低频率（LF），如EM4100型号的ID卡、T5557卡、EM4305、TI的RI-TRP-R4FF低频只读卡、TI的RI-TEP-W4FF 低频读写卡、HID1326低频薄卡等。
一般为无源被动卡（卡内没有装电池）。
②、高频射频卡的频率为13.56MHz（单位：兆赫），也称高频率（HF），如MF1卡、I-CODE-II卡。
一般为无源卡。
一般为无源被动卡（卡内没有装电池）。
③、超高频射频卡的频率为433.92MHz（单位：兆赫），也称超高频的频率（超高频），如UCODE卡。
433.92MHz一般为有源主动卡（卡内装电池），860~960MHz一般为无源被动卡（卡内没有电池）。
[备注：国内超高频卡与无线电频带的叫法有一定区别。
]④、微波卡的频率为2.45GHz、5.8GHz（单位：吉赫或千兆赫兹），也称微波（uW），如EM4122中的一种微波卡。
2.45GHz、5.8GHz一般为有源主动卡（卡内装电池）。
[备注，微波卡与无线电频带的叫法有一定区别。
]⑤、另有些实验性的射频卡频率：27.125Hz、40.68MHz、24.125GHz等。
IC卡片基础知识培训资料
集成更多功能，如生物识别技术，实现高度安全 和个性化的应用。
IC卡的发展趋势
跨界融合
与移动支付、物联网、大数据等技术结合，实现更广泛的应用。
安全性增强
采用更高级的加密技术，提高防伪能力和数据保护。
个性化需求增长
满足不同行业和用户的特定需求，如定制化功能、外观设计等。
IC卡的未来展望
全面数字化
根据用户需求，制作个性化IC卡 。
提供IC卡使用指导和售后服务， 解决用户问题。
申请审核 制作卡片
发行与交付 售后服务
用户提交申请，相关部门审核资 质和需求。
将制作好的IC卡交付给用户，并 完成相关发行手续。
IC卡的充值与挂失
充值方式
提供多种充值渠道，如在 线充值、自助终端充值等 。
挂失流程
用户可通过电话、网站或 线下渠道进行挂失，避免 卡片被盗用。
01
随着数字化转型的推进，IC卡将逐渐取代传统的磁条卡和纸质
凭证。
智能化应用
02
结合人工智能、云计算等技术，实现IC卡的智能识别、自动处
理等功能。
环保可持续发展Leabharlann 03采用环保材料和生产工艺，降低IC卡对环境的影响。
THANKS
感谢观看
04
限制使用范围
限制IC卡的使用范围，避免敏感 信息被非法获取。
安全审计
定期进行安全审计，发现并解决 潜在的安全隐患。
05
IC卡的发展趋势与未来展望
Chapter
IC卡的发展历程
第一代IC卡
磁条卡向智能卡转变的初期，主要用于身份认证 和支付领域。
第二代IC卡
随着技术进步，IC卡存储和处理能力提升，应用 领域扩大到金融、交通、医疗等领域。
IC卡基础知识

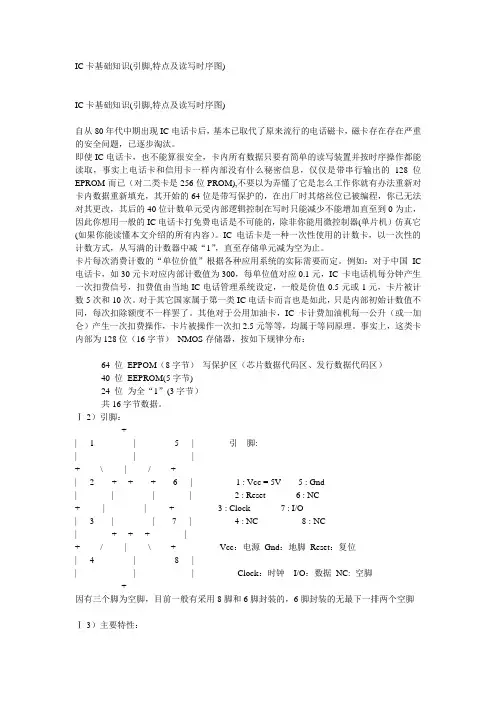

IC卡基础知识(引脚,特点及读写时序图)--------------------------------------------------------------------------------IC卡基础知识(引脚,特点及读写时序图)自从80年代中期出现IC电话卡后，基本已取代了原来流行的电话磁卡，磁卡存在存在严重的安全问题，已逐步淘汰。
即使IC电话卡，也不能算很安全，卡内所有数据只要有简单的读写装置并按时序操作都能读取，事实上电话卡和信用卡一样内部没有什么秘密信息，仅仅是带串行输出的128位EPROM而已（对二类卡是256位PROM),不要以为弄懂了它是怎么工作你就有办法重新对卡内数据重新填充，其开始的64位是带写保护的，在出厂时其熔丝位已被编程，你已无法对其更改，其后的40位计数单元受内部逻辑控制在写时只能减少不能增加直至到0为止，因此你想用一般的IC电话卡打免费电话是不可能的，除非你能用微控制器(单片机）仿真它(如果你能读懂本文介绍的所有内容）。
IC电话卡是一种一次性使用的计数卡，以一次性的计数方式，从写满的计数器中减“1”，直至存储单元减为空为止。
卡片每次消费计数的“单位价值”根据各种应用系统的实际需要而定。
例如：对于中国IC 电话卡，如30元卡对应内部计数值为300，每单位值对应0.1元，IC 卡电话机每分钟产生一次扣费信号，扣费值由当地IC电话管理系统设定，一般是价值0.5元或1元，卡片被计数5次和10次。
对于其它国家属于第一类IC电话卡而言也是如此，只是内部初始计数值不同，每次扣除额度不一样罢了。
其他对于公用加油卡，IC卡计费加油机每一公升（或一加仑）产生一次扣费操作，卡片被操作一次扣2.5元等等，均属于等同原理。
事实上，这类卡内部为128位（16字节）NMOS存储器，按如下规律分布：64 位EPPOM（8字节）写保护区（芯片数据代码区、发行数据代码区）40 位EEPROM(5字节)24 位为全“1”(3字节）共16字节数据。
IC卡基础知识培训
RF-SIM技术 实现方式：RF-SIM卡是双界面智能卡(RFID卡和SIM卡)技术向手 机领域渗透的产品，是一种新的手机SIM卡。RF-SIM卡既具有普通 SIM卡一样的移动通信功能，又能够通过附与其上的天线与读卡器进 行近距离无线通信，从而能够扩展至非典型领域，尤其是手机现场支 付和身份认证功能。 RF-SIM卡的用户能够通过空中下载的方式实时更新手机中的应用 程序或者给帐户充值，从而使手机真正成为随用随充的智能化电子钱 包。 优势：RF-SIM更容易让运营商控制产业链，且用户使用门槛低。 劣势：RF-SIM技术采用2.4GHz通信频率，而对于银行机构来说， 他们更青睐于基于13.56MHz的SIMpass或NFC标准，而对于注重产业 链协同的移动支付业务来说，在初期，运营商推广的难度会较大。
文件系统
MF主文件 EF密钥文件
EF基本信息 EF文件
DF应用一 EF密钥文件
DF应用二 EF文件 EF密钥文件
公共应用 个人基本 ED/EP 交易明细 基本文件 数据文件 钱包文件 文件
安全机制
CPU卡具有三种认证方法： 持卡者合法性认证——PIN校验 卡合法性认证——内部认证(不改变安全寄存器值) 系统合法性认证——外部认证 密钥建立 使用权：任意读写 更改权：满足安全条件 后续状态：密钥验证成功后安全寄存器状态值 错误计数器：验证失败次数
第一种方法是假设Mifareclass的密码通信串，最多 通过4096次组合的认证试验，就可以获得认证通 过，反向回滚就可以推算出密码，获取一个认证 密码一般需要4至8小时。 第二种方法是在可以真实的认证过程中，获取通信 数据，经过40毫秒的计算，仅消耗8M的存储单元， 就可以得到认证密码。
手机支付
非接触IC卡分类 二、中高频卡 工作频率一般为3MHz ~ 30MHz。典型工作频率为： 13.56MHz。 因其工作原理与低频标签完全相同，即采用 电感耦合方式工作。 中频标签由于可方便地做成卡状，典型应用包括：电子车 票、电子身份证、电子闭锁防盗（电子遥控门锁控制器） 等。相关的国际标准有：ISO14443、ISO15693、 ISO18000-3（13.56MHz）等。
IC卡基础知识介绍
IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。
图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。
智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。
2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。
3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。
4.最后，把造好的模块嵌入到卡上。
图2构造示意图二、IC卡分类智能卡属于半导体卡。
半导体卡片采用微电子技术进行信息的存储、处理。
按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。
2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。
芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。
因此，广泛用于信息安全性要求特别高的场合。
芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。
IC卡知识
第一章磁卡1、磁卡分类磁条型：一般抗磁力卡（300oe）指抗磁大小高抗磁力卡（3500oe）直接涂印型：低抗磁力卡（300oe）（如：公园门票）高抗磁力卡（2700oe）（如：地铁卡、电话卡）2．磁条和磁道磁条上有３个磁道。
磁道１与磁道２是只读磁道，在使用时磁道上记录的信息只能读出而不允许写或修改。
磁道３为读写磁道，在使用时可以读出，也可以写入。
磁道１可记录数字（０－９）、字母（Ａ－Ｚ）和其他一些符号（如括号、分隔符等），最大可记录79个数字或字母。
磁道２和３所记录的字符只能是数字（０－９）。
磁道２最大可记录４０个字符，磁道３最大可记录107个字符。
3．磁卡读写器一般非金融领域用磁卡，只将信息记录在第2磁道，单2轨的只读阅读器售价400元/台，单2轨的可读可写的读写器售价1800元/台。
金融领域用磁卡，磁道1、2、3都可能用，如工行用1、3磁道，建行用2、3磁道。
1、2、3磁道均可读写的读写器售价4800元/台。
以上可看出，磁卡的阅读器很便宜，但读写器较贵，由于一般的应用中，磁卡只记录个人帐号等只读信息，使用时并不往卡中写信息，所以很多客户会让我公司出厂时，将信息代写入磁卡中，即“写磁”加工。
卡本身在我厂生产的，“写磁”费0.05元/张，卡不在我厂生产的，“写磁”费0.2--0.3元/张。
4．磁卡的安全及存在问题A．卡的保密性和安全性较差磁条上的信息比较容易读出，非法修改磁条上的内容也较容易，所以大多情况下磁卡都是作为静态数据输入使用。
虽然第3磁道可读写，并且有金额字段，也只是用于小金额的应用领域，例如电话卡。
B．使用磁卡的应用系统需要有可靠的计算机系统和中央数据库的支持在金融行业，作为金融交易卡的磁卡，一般配合强大、可靠的计算机网络系统使用，金额、交易记录等信息，均保存在金融机构计算机的数据库中，用户所持的卡片只是提供用户的主帐号等索引信息，便于在数据库中迅速找到用户数据。
第二章磁卡国际标准１．ISO 7810：1985 识别卡物理特性规定了卡的物理特性，包括卡的材料、构造、尺寸。
IC卡工作原理
IC卡工作原理IC卡，即集成电路卡，是一种具有存储和处理功能的智能卡。
IC卡的工作原理是基于集成电路技术，通过内部的芯片实现信息的存储和处理。
本文将从IC卡的基本原理、通信方式、数据存储、安全性和应用领域等五个方面进行详细介绍。
一、基本原理1.1 IC卡的芯片IC卡的芯片是其核心部件，包括存储器、处理器和接口电路等。
1.2 电源供应IC卡通过外部读卡器提供电源，也可以通过接触式或非接触式方式实现电源供应。
1.3 通信接口IC卡通过通信接口与外部读卡器进行数据交换，常见的接口包括接触式和非接触式。
二、通信方式2.1 接触式通信IC卡通过金属触点与读卡器进行数据传输，速度较快但易受损。
2.2 非接触式通信IC卡通过射频信号与读卡器进行无线通信，速度较慢但更安全。
2.3 双向通信IC卡与读卡器之间进行双向通信，可以实现数据的传输和处理。
三、数据存储3.1 存储器类型IC卡的存储器包括只读存储器（ROM）、随机存储器（RAM）和可编程存储器（EEPROM）等。
3.2 数据存储格式IC卡中的数据按照特定的格式进行存储，包括应用数据、个人信息和安全密钥等。
3.3 数据读写IC卡可以通过读卡器进行数据的读取和写入，实现信息的更新和传输。
四、安全性4.1 加密算法IC卡通过内置的加密算法对数据进行加密保护，确保信息的安全性。
4.2 认证机制IC卡通过认证机制验证用户身份，防止未经授权的访问和操作。
4.3 安全协议IC卡与读卡器之间通过安全协议进行通信，保障数据传输的安全性和完整性。
五、应用领域5.1 金融领域IC卡在银行卡、信用卡等金融领域得到广泛应用，实现支付和交易功能。
5.2 通信领域IC卡在手机SIM卡、门禁卡等通信领域发挥重要作用，实现通信和身份认证功能。
5.3 其他领域IC卡还广泛应用于交通卡、健康卡、身份证等领域，为人们的生活提供便利和安全保障。
总结：IC卡作为一种智能卡，通过集成电路技术实现信息的存储和处理，具有安全性高、功能多样等优点，在金融、通信等领域得到广泛应用。
IC卡知识培训(ppt 68页)
1 起始标志 2 主账号 3 字段分隔符 4 失效日期 5 服务代码 6 附加数据 7 结束标志 8 纵向冗余校验位
1 13~19 1 4 3 可变 1 1
%，见7.1 4761739001010010，见7.3 =，见7.4 1012，YYMM见7.6 见7.7 见7.8 ？，见7.9 见7.10
任。
25
银联IC卡借贷记应用
➢ 对于银联芯片卡的联机交易，收单机构应将卡片给出的应答作为交易确认的基 本信息；
➢ 对于银联芯片卡的脱机交易，收单机构应将卡片给出的交易证书(TC)作为交易 确认的基本信息。
➢ 收单机构应妥善保管TC及其参与计算TC的数据，因为交易证书（TC）是交易是 否被发卡机构认可的凭证，一旦出现差错或争议时，TC及其计算数据是重要处 理依据。
第3磁道的信息格式：磁道3为读写磁道，所记录的字符只能 是数字（０－９），最大可记录107 个字符。
2
第1磁道信息格式
%4761739001010010^VISA ACQUIRER TEST CARD 08^178089?
1 起始标志 2 格式代码 3 主账号 4 字段分隔符 5 姓名
6 字段分隔符 7 失效日期 8 服务代码 9 附加数据 10 结束标志 11 纵向冗余校验位
7
IC卡业务知识
8
1.何为IC卡？
• IC卡 (Integrated Circuit Card,Smart Card) 将集成电路 芯片嵌入塑料基片,封装成卡。 应用于金融行业 则称为金融IC卡。
微模块 IC芯片
智能卡
9
IC卡基本概念
• 智能卡 : 芯片卡、集成电路卡 、Smart Card、IC Card
识别卡(磁卡IC卡RF卡)基本知识课件
CHAPTER
03
IC卡技术
IC卡的原理与特点
总结词
介绍IC卡的原理、技术特点以及与其他识别方式的区别。
详细描述
IC卡是一种基于集成电路技术的信息存储和识别卡片，其原理是通过集成电路将信息编码并存储在卡片内部。与 传统的磁卡相比，IC卡具有更高的信息存储容量、更强的信息保护能力和更广泛的应用领域。IC卡可以用于身份 识别、金融交易、交通出行等多个领域，具有高安全性、高可靠性、高便捷性等特点。
识别卡(磁卡ic卡rf卡)基 本知识课件
CONTENTS
目录
• 识别卡简介 • 磁卡技术 • IC卡技术 • RFID卡技术 • 识别卡的发展趋势与未来展望
CHAPTER
01
识别卡简介
识别卡的定义与分类
定义
识别卡是一种信息存储和识别的 卡片，通常由塑料、纸等材料制 成，上面印有持卡人的信息，如 姓名、身份证号等。
的安全性和有效性。
IC卡的安全管理与应用实例
要点一
总结词
要点二
详细描述
介绍IC卡的安全管理措施、应用领域以及实际应用案例。
IC卡的安全管理涉及到多个方面，包括卡片本身的加密技 术、信息传输的安全性、交易过程中的身份验证等。为了 确保IC卡的安全性，需要采取一系列的安全管理措施，如 设置加密算法、限制卡片使用权限、实施多级身份验证等 。同时，IC卡的应用领域非常广泛，可以用于身份识别、 金融交易、交通出行等多个领域。实际应用中，IC卡的使 用可以大大提高安全性、便捷性和可靠性，为人们的生活 和工作带来更多的便利。例如，在公共交通领域，使用IC 卡可以方便地支付车费，同时也可以有效防止假票和逃票 现象的发生；在金融领域，使用IC卡可以方便地进行转账 和取款，同时也可以提高交易的安全性和效率。
IC卡(智能卡)基础知识简介
IC卡（智能卡）基础知识简介1、何为IC卡（智能卡）IC卡是从磁条卡发展而来，它是将一个集成电路芯片封装在一个卡片中。
与磁条卡相比，IC卡可靠性好，存储容量大，而且具有一定的“智能”。
IC卡大致分为存储器卡与“智能”卡两个最常用的大类，存储器卡是将一个EEPROM存储器芯片封装在卡片中，使卡片具有“记忆”功能。
信息可以“写入（存）”卡内或从卡内“读出（取）”，原则上存取过程是不受限制的，整个存储空间也是开放的，对存储空间的管理是在卡片外部进行，这使得存储器卡缺乏良好的安全性。
之后存储器卡有了一些改进，主要是增加了密码验证功能对信息的存取过程进行控制，但仍然缺乏较好的存储管理功能。
而“智能”卡则不仅将EEPROM存储器封装进卡中，同时还将一个“微控制器（MCU：MicroController Unit）”集成到卡片中，这个MCU中具有对卡片上EEPROM存储器进行管理的一套软件，（这套软件通常被称为“卡片操作系统（COS：Card Operation System）”），从卡片外部发送数据到卡内都要经过MCU进行处理。
也就是说，MCU及其搭载的软件（COS）控制着信息的存取过程，同时也管理着存储器的分配与使用。
综上所述，我们可以看出IC卡的实质是：信息的存取。
而智能卡所谓的“智能”，就是对存取过程的“严格”控制与对存储器的“灵活”管理，目的是使存放在卡内的信息更安全且易于使用。
2、IC卡的相关规范IC卡是一种很规范的产品，不论其外形，还是其内部芯片的电气特性，甚至于其应用方法都受一些较严格的协议控制。
最基础最重要的一套规范是ISO/IEC 7816协议。
这套协议不仅规定了IC卡的机械电气特性，而且还规定了IC卡（特别是智能卡）的应用方法（包括COS中很多数据结构）。
除了7816协议之外，在各个可能应用IC卡的特定领域内还有一些更为具体的协议，比如在中国，金融领域制定PBOC规范，交通管理体系，社会福利体系都有其特定的规范。
IC卡技术知识
IC卡的基础知识：1、非接触卡：（1）ID卡：4100、4001、EM4102(瑞士产原装)，频率为125Khz,又称低频只读卡。
没有存储空间，不能写入数据。
4001中料厚度0.65-0.7mm,常用0.7mm ,成品印刷卡面料厚度0.125，卡片压光可以做到0.95-1.0 mm加膜1、03mm。
白卡面料可用0.1mm，成卡厚度为0.9mm左右。
ID卡每张都有一个出厂初始代码，称为ID内码，此内码是一组10位16进制数，一般来讲我们的读卡机只用后面8位（即所谓的8H码，后8位的16进制数），通常讲的8H-10D是指把后8位的H（十六进制）码转换成10位的十进制码来使用，有的机具是用十六进制的后6位转换码来用（即6H-10D码表示为后6位的十六进制数转换为10位的十进制数），还有客户是用韦根26码、韦根34码等，如客户要求打印内码，生产下单一定要与客户沟通好。
通俗地讲，当ID芯片10进制内码<0016777215时的ABA码，6H、8H都是一样的，>0016777215时的内码6H、8H码不同，但6H一般是8位，若客户需要打10位码，打码时在前面加2个0即可。
一般白卡客户通俗要求打18位内码，此码实际是ABA8H-10D码（10位）+韦根26码（8位）的组合，客户实际只会使用其中一个码。
（关于有些ID卡片在不同机具上不通用的技术解释中有更进一步解释，可查看或传给客户看）ID卡国际内码常见知识：ID卡的曼彻斯特内码（10位十六进制码）=版本代码（第一位，H9）+客户代码（第二位，H8）+ID代码（第三位至第十位，H7、H6、H5、H4、H3、H2、H1、H0）例：10位内码125533FFFF表示版本代码为“1”，客户代码为“2”，ID代码（通常为8个数字、字母或组合）“5533FFFF”H9、H8、H7、H6、H5、H4、H3、H2、H1、H01 2 5 5 3 3 F F F F注：十六进制简称“H”，十进制简称“D”10H-13D[ABA（10H）]：H9-H0即10位的十六进制码“125533FFFF”换算为13位的十进制码为“007 87388 82559”08H-10D[ABA（8H）]：H7-H0即后8位十六进制码“5533FFFF”换算为10位的十进制码为“14294 71231”06H-08D[ABA（6H）]：H5-H0即后6位十六进制码“33FFFF”换算为8位十进制码为“034 07871”[如要求为06H-10D则表示后6位十六进制码“33FFFF”换算为10位十进制码为“00”+“034 07871”（即在8位前加两个0补齐）]韦根34[WG34（4H+4H）]：表示H7-H0后8位分前后两段各4个十六进制码分别换算为两组5位的十进制码用“，”分开组合，即H7-H4“5533”换算为“21811”，H3-H0“FFFF”换算为“65535”，最终显示结果为“21811，65535”韦根26码[WG26（2H+4H）]：表示H5-H0后6位十六进制码分前后两段2个、4个十六进制码分别换算为两组3位、5位的十进制码用“，”分开组合，即H5-H4“33”换算为“051”，H3-H0“FFFF”换算为“65535”，最终显示为“051，65535”。
IC卡基础知识介绍(下载文件)
IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。
图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。
智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。
2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。
3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。
4.最后，把造好的模块嵌入到卡上。
图2构造示意图二、IC卡分类智能卡属于半导体卡。
半导体卡片采用微电子技术进行信息的存储、处理。
按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。
2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。
芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。
因此，广泛用于信息安全性要求特别高的场合。
芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。
IC卡基础知识
卡片分类——非接触式卡
百富学院
卡片分类——接触式卡
• 接触式IC卡通过卡片表面8个金属触点与读卡 设备进行物理连接来实现电源供给和完成通 信，必须保证触点接触的稳定性。
百富学院
IC卡功能
• IC卡根据内部封装的集成电路是否有处理器 可以分为： 1、存储卡 2、智能卡 两大类。
百富学院
存储卡
百富学院
第三部分 TAL应用层
百富学院
TTL数据结构
• ISO/IEC 14443 / ISO/IEC 7816-3中定义的 TTL处理过程. 终端始终是主动方,卡片是被动方.所有的数据 交互由终端按照协议定义格式的命令发起. 卡片在接收到命令后做相应地响应.
百富学院
应用协议数据单元（APDU）结构
• 命令-响应对，由终端发起的命令和卡片响 应构成。 • APDU-C: 命令头(CLA+INS+P1+P2) 命令体(Lc + 数据域+Le) • APDU-R: 响应体(数据单元) 响应尾域(状态字节SWA+SWB)
百富学uct APDU_REQ{ uchar cmd[4];/*命令头*/ ushort le; /*期望接收字节数*/ ushort lc /*待发送数据单元长度*/ uchar datas[ 256 ];/*待发送数据单元*/ };
百富学院
IC卡的应用
• 1995年底，国家金卡办为统筹规划全国IC卡的应用 ，组织拟定了 (金卡工程非银行卡应用总体规划)。 为保证IC卡的健康发展，在国务院金卡办的领导下 ，信息产业部、公安部、卫生部、国家工商管理局 等各个部委纷纷制定了IC卡在本行业的发展规划。 1、金融行业磁卡向符合PBOC规范的智能卡迁移， 目前进展缓慢； 2、建设部制定了建设部的IC卡计划，指定了多个 IC卡推广试点的城市，推广IC卡在公交、水、电、 气行业的应用，形式多样，广泛，但是卡类复杂， 管理杂乱，难以统一。 3、其它的如，社保、医疗、交通、身份证、广播 电视等涉及相当多的行业。
IC卡基础知识
IC卡基础知识IC卡IC-integrate circuit,集成电路IC卡是指集成电路卡,我们一般用的公交车卡就是IC卡的一种,一般常见的IC卡采用射频技术与IC卡的读卡器进行通讯.IC卡与磁卡是有区别的,IC卡是通过卡里的集成电路存储信息,而磁卡是通过卡内的磁力记录信息.IC卡的成本一般比磁卡高,但保密性更好。
IC卡(Integrated Circuit Card，集成电路卡)是继磁卡之后出现的又一种新型信息工具。
IC卡在有些国家和地区也称智能卡(smart card)、智慧卡(intelligent card)、微电路卡(microcircuit card)或微芯片卡等。
它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式；已经十分广泛地应用于包括金融、交通、社保等很多领域。
IC卡读写器是IC卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD(Interface Device)。
IFD内的CPU通过一个接口电路与IC卡相连并进行通信。
IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双工串行通信和I2C通信等不同的IC卡读写芯片。
非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。
主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。
……ic卡原理:ic卡工作的基本原理是：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个IC串联协振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC协振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。
接触式IC卡接口技术原理IC卡读写器要能读写符合ISO7816标准的IC卡。
IC卡片基础知识培训资料
2023/12/30
Page 20
热熔胶带的组成
2023/12/30
1.胶层 ➢采用涂布工艺形成的一层均匀胶膜 ➢根据用途厚度不一，例：HIBOND-3 为。 0.04MM 2.带基纸 ➢用于承载胶层的离芯纸（与胶膜接触面涂有硅 油防粘）
Page 21
热熔胶的制作工艺
2023/12/30
✓热熔胶带的制作流程
输入/输出（I/O）
保留待将来使用
Page 27
卡片封装工艺知识介绍
1、接触卡片封装工艺流程
➢模块背胶
胶带 冲孔
胶带与模 块贴合
收卷
➢卡基铣槽，冲孔
铣第一 层槽
铣第二 层槽
清洁
冲小卡
➢模块封装
胶层与胶 纸脱离
模块 铳切
模块 植入
热压
冷压
2023/12/30
功能 检测
Page 28
模块备胶
2023/12/30
Page 13
胶带知识简介
✓胶带的分类 ✓胶带的组成 ✓胶带的制作工艺
2023/12/30
Page 14
胶带的分类
2023/12/30
按性能分：
1.热塑形（单组份） ➢加热熔融成液态，经压合、冷却，在几 秒钟内完成粘接的胶粘剂 ➢例：HIBOND-3, TP1000
Page 15
热塑形热熔胶的特性
2.点磁条 如果是带磁条的膜则直接在把磁条和卡片对好把膜点到材料上， 如果是不带磁条的膜则是在上面点焊好的料一条一条的手工加点上去 （且磁条分为剥离型及非剥离型，非剥离型可以一次层压，而剥离型则 要层压两次去掉表面的保护膜或是点磁条时去掉表面保护膜）
3.叠张层压 把上面准备好的料叠到钢板里10-13张准备层压，叠好张后层 压机调好参数（根据材料不同而不同）进行层压。层压时按客户要求压 成光面或哑面或半光半哑。
IC卡总体介绍
驾驶员交警应用ADF
其他行业应用ADF
• 系统架构图
数据准备系统
个人化系统
密钥管理系统 主机
SSC
银联网络
CPS
银联总中心
分行ICS ABS SMOS EPS 地方银联
柜面
POS 多媒体 ATM
• 脱机交易清算
分行 总行
CBK KMS 联机逐笔验证TC 脱机文件（包括 本代本、他代 本、本代他） 脱机文件（包括 本代本、他代 本、本代他）
一、IC卡基础知识
• Java Card规范不包括…
– 卡片管理 (Applet下载，删除...) – 卡片和应用的生命周期管理
• Global Platform智能卡规范提供了灵活的卡片管 理和个人化机制
– – – – 应用的下载 & 删除 卡片和应用的生命周期 使用标准 APDU 接口进行应用的个人化 个人化和卡片配置脚本
• 卡片结构图
交行借贷记小额支付卡 PBOC借贷记应用ADF (AID = ‘A0 00 00 03 33 01 01 XX’) 数据记录文件(SFI=0x01) 2条记录 数据记录文件(SFI=0x02) 6条记录 数据记录文件(SFI=0x03) 2条记录 数据记录文件(SFI=0x04) 2条记录 小额支付专用数据记录文件(SFI=0x05) 1条记录
• SDA
–确保IC卡中驻留的关键的静态数据的完整性， 没有被篡改
• 标准DDA
–终端验证卡片对动态交易数据的数字签名，保 证卡片真实性，能防止脱机伪卡(卡片复制)
• 复合DDA(CDA)
–数字签名的生成与卡片行为分析中AC的生成结 合，确保AC真实性
二、 PBOC IC卡介绍
• JR/T0025中国金融集成电路（IC）卡规范组成
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能卡的生产工艺流程
流片（芯 片制造）
卡片应用
掩膜
卡片个人化
模块封装
安装发行密钥
制卡
7
卡
个人化系统
8 10
卡片发行 印刷资料
3
卡数据
芯片制造商
模块
卡片制造商
2
个人化
掩膜
5
硅圆片
初始化
4
印刷, 照片 打凸字 磁条
9
1
开发
操作系统
应用6
智能IC卡国际标准
国际标准化组织从1987年开始，相继制定和颁布了智能卡的 国际标准。有关接触式智能卡本身的标准有： ISO 7816：识别卡－带触点的集成电路卡 ISO7816-1：规定卡的物理特性。卡的物理特性中描述了卡应达到 的防护紫外线的能力、X光照射的剂量、卡和触点的机械强度、抗 电磁干扰能力等等。 ISO7816-2：规定卡的尺寸和位置。 ISO7816-3：规定卡的电信号和传输协议。传输协议包括两种：同 步传输协议和异步传输协议 ISO7816-4：规定卡的行业间交换用命令。包括：在卡与读写间传 送的命令和应答信息内容；在卡中的文件、数据结构及访问方法； 定义在卡中的文件和数据访问权限及安全结构。 EMV：支付系统的集成电路卡规范和支付系统的集成电路卡终端规 范。
• •
• • •
•
智能IC卡国内标准
• 《中国金融集成电路(IC)卡规范》：1998年3月中国人民银行等近 十家金融单位在采用国际标准和国外先进技术的原则下，以ISO标 准和Europay、 Mastercard、Visa三大组织研制的EMV96 为基础， 结合国内智能卡的应用实际需要，对我国金融智能卡的基本应用 作出了具体规定。 • 《中石化加油集成电路（IC）卡规范》：2000年12月中石化总公 司针对在加油站采用卡机联动加油机技术实现自动加油而制订的 企业内部规范，以《中国金融集成电路(IC)卡规范》为基础，增 加了灰锁机制相关指令和加以流程。 • 《社会保障（个人）卡规范》：2000年11月劳动和社会保障 部针对社会保障领域智能卡应用的特点，以ISO 7816为基础，参 考《中国金融集成电路(IC)卡规范》，制订并正式颁布了《社会 保障（个人）卡规范》，对今后我国社会保障领域应用智能卡作 出了具体规定。

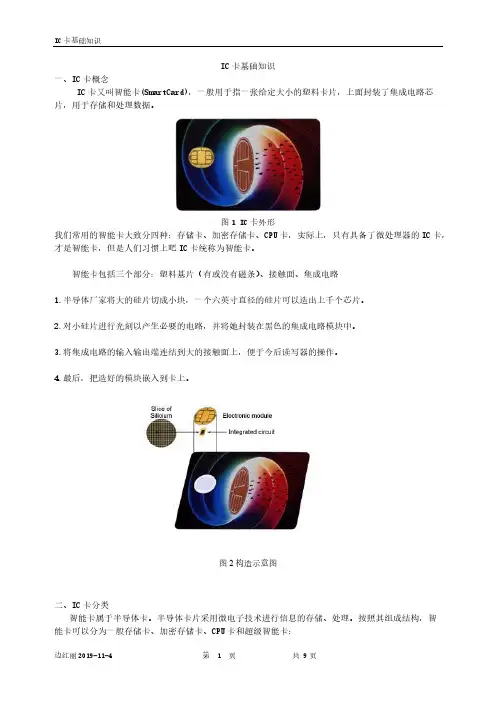

IC卡介绍
IC卡也叫集成电路卡（INTEGRATED
CIRCUIT CARD），是将一个专用的集 成电路芯片镶嵌于塑料基片中，封装而 成的卡。
智能IC卡的历史与发展
• IC 卡的概念是在 70 年代初提出来的。 1974 年法国人罗 兰德 . 莫瑞诺 (Roland Moreno) 第一次将 IC 芯片放在卡 片中。 1976 年法国 BULL 公司首先制造出 IC 卡产品，并 将此技术应用到金融、交通、医疗、身份证等多个行 业。 • 截止到90年代初，世界上先后有德国的西门子Siemens、 意法半导体，美国的摩托罗拉Motorola和Atmel，法国 的 Gemplus 和 Thomson 等相继投入了 IC 卡芯片的开发生 产。
日立 8% 飞利浦 5% 摩托罗拉 9%
其他 3%
西门子 41%
(现更名为亿恒科技)
意法半导体 34%
整体市场: 6.01 亿 美元
数据来源: Dataquest (03/99)
IC卡的简单分类
符合ISO-7816标准的IC卡
存贮卡
适用于 对安全 性要求 很低的 系统
逻辑加密卡 适用于对安 全性有一定 要求、单一 应用的系统
1998年 芯片数量比较 Dataquest 《世界范围智能卡芯片市场》 03/99
飞利浦 3% 摩托罗拉 3%
日立 2%
其他 4%
西门子 50%
(现更名为亿恒科技)
意法半导体 38%
数据来源: Dataquest (03/99)
整体市场: 13.23 亿 片
1998年 销售额比较 Dataquest 《世界范围智能卡芯片市场》 03/99
国内智能IC卡应用现状
城市一卡通 TimeCOS/DI与Mifare 1混合应用 驾驶员管理与车辆管理 政府部门 – 海关、工商、税务 校园卡 嵌入式应用 • 电表卡、操作权限控制 电子商务 – WatchSafe、TimeCOS/PK、Key
智能IC卡的发展方向
芯片技术 • 容量——>32K、64K • 通讯方式——>DI、直接USB支持 COS • 通用与专用规范 • JavaCard • E-commerce • 2.5G、3G与RUIM卡 应用领域 • 现有应用逐步深入，全面支持PKI • IC卡身份证
生产组织结构
产品中心
产品部
生产部
质量部
公司产品质量管理方法与标准
产品生产组织
产品中心
产品部
生产部
质量部
各生产阶段质量检测 模块、卡基、印刷、封装 质量标准 随定货数量加大、废品率降低，基本质量保证故障率<0.3%
同行业产品比较与宣传策略——TimeCOS 主要优点
• 售后服务好 • 新产品开发快、产品品种齐全
ADR DATA
ROM
EEPROM
接口
CRC 模块
RNG 模块
DES/ ES2 模块
Timer 定时器
SLE66CLxxxS 非接触控制器芯片结构
智能IC卡的应用领域
交通 银行 电信
访问控制 多应用
身份识别
国内智能IC卡应用现状
电信行业 – SIM（Phase 2 & Phase 2+）、电话IC卡 金融 – 借记卡、信用卡、贷记卡 – 联名卡 – 证券交易卡 社会保障卡 加油卡 – 中石化标准 – 中石油标准
• 新产品与《ISO7816》兼容性好，目前主要不兼容指令为：选择 文件、外部认证。新版本中已改进：UPDATE RECORD、
• 功能多，全面 • 安全：亿恒66芯片为最高安全等级ITSEC4，已用于国内大量普密 项目。
同行业产品比较与宣传策略——TimeCOS 主要优点
CPU卡 适用于高 安全性多 应用的系 统
IC卡的结构
存 储 卡
逻辑 控制 电路
EEPROM
智 能 卡
CPU
微处理器
EEPROM
程序 存储器 ROM
RAM
存 储 卡
接触式 非接触式 IO IO
智 能 卡
接触式 非接触式 IO IO
SLE 66CL160S -双界面微控制器芯片 结构图
RAM CPU IO/CLK/ RST 休眠模式 保密逻辑 ECO 2000 RF
