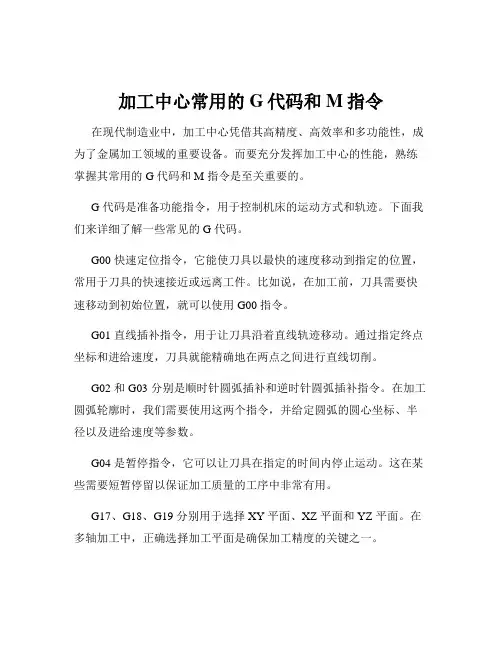

加工中心常用的G代码和M指令
加工中心常用的G代码和M指令在现代制造业中，加工中心凭借其高精度、高效率和多功能性，成为了金属加工领域的重要设备。
而要充分发挥加工中心的性能，熟练掌握其常用的 G 代码和 M 指令是至关重要的。
G 代码是准备功能指令，用于控制机床的运动方式和轨迹。
下面我们来详细了解一些常见的 G 代码。
G00 快速定位指令，它能使刀具以最快的速度移动到指定的位置，常用于刀具的快速接近或远离工件。
比如说，在加工前，刀具需要快速移动到初始位置，就可以使用 G00 指令。
G01 直线插补指令，用于让刀具沿着直线轨迹移动。
通过指定终点坐标和进给速度，刀具就能精确地在两点之间进行直线切削。
G02 和 G03 分别是顺时针圆弧插补和逆时针圆弧插补指令。
在加工圆弧轮廓时，我们需要使用这两个指令，并给定圆弧的圆心坐标、半径以及进给速度等参数。
G04 是暂停指令，它可以让刀具在指定的时间内停止运动。
这在某些需要短暂停留以保证加工质量的工序中非常有用。
G17、G18、G19 分别用于选择 XY 平面、XZ 平面和 YZ 平面。
在多轴加工中，正确选择加工平面是确保加工精度的关键之一。
G20 和 G21 则用于单位的选择，G20 选择英制单位，G21 选择公制单位。
G28 是返回参考点指令，它能让机床的各坐标轴快速返回机床原点。
G40、G41 和G42 分别是刀具半径补偿取消、左补偿和右补偿指令。
在进行轮廓加工时，通过合理设置刀具半径补偿，可以简化编程，提高加工精度。
G43 和 G44 是刀具长度补偿指令，用于补偿刀具长度的差异，确保加工深度的准确性。
M 指令是辅助功能指令，主要用于控制机床的各种辅助动作。
M00 程序暂停指令，当程序执行到 M00 时，机床的所有动作都会停止，直到按下启动按钮才继续执行程序。
M03 主轴正转指令，M04 主轴反转指令，而 M05 则用于主轴停止转动。
M08 冷却液开指令，M09 冷却液关指令。
在切削过程中，冷却液的适时开启和关闭可以有效地降低刀具和工件的温度，提高刀具寿命和加工质量。
加工中心G代码和M代码的含义（史上最全）
加⼯中⼼G代码和M代码的含义（史上最全）典藏⼲数控加⼯中⼼的朋友都知道，加⼯中⼼有两种最常⽤的程序代码，⼀种是G代码，⼀种是M代码，⽽它们的含义⼤家都知道吗？下⾯⼩⼯给⼤家详细的介绍⼀下，它们分别是：G代码：准备功能，控制机床动作（⽐如G00快速移动）M代码：辅助功能，辅助机床动作。
（⽐如M03主轴正转）最详细的G代码和M代码指令含义，没有之⼀！收藏！(此代码列表是常见的数控加⼯中⼼代码指令，不同的⼚商不同的系统可能有⼀些不⼀样)G代码指令：G00 快速定位G01 直线插补G02 圆弧插补（顺时针）G03 圆弧插补（逆时针）G04 暂停G05 ⾼速⾼精度制御 1（部分机床）G05.1 ⾼速⾼精度制御 2（部分机床）G07.1/107 圆筒补间（部分机床）G09 正确停⽌检查（部分机床）G10 程式参数输⼊/补正输⼊（部分机床）G11 程式参数输⼊取消（部分机床）G12 整圆切削CW（部分机床）G13 整圆切削CCW（部分机床）G12.1/112 极坐标补间有效（部分机床）G13.1/113 极坐标补间取消（部分机床）G15 极坐标指令取消（部分机床）G16 极坐标指令有效（部分机床）G17 XY平⾯选择G18 ZX平⾯选择G19 YZ平⾯选择G20 选择英制G21 选择公制G28 返回参考点G29 从参考点返回G30 第2~4参考点复归（部分机床）G30.1 复归⼑具位置1 （部分机床）G30.2 复归⼑具位置2 （部分机床）G30.3 复归⼑具位置3 （部分机床）G30.4 复归⼑具位置4 （部分机床）G30.5 复归⼑具位置5 （部分机床）G30.6 复归⼑具位置6 （部分机床）G31 跳跃机能（部分机床）G31.1 跳跃机能1 （部分机床）G31.2 跳跃机能2 （部分机床）G31.3 跳跃机能3 （部分机床）G32 模态G指令G33 螺纹切削G34 特别固定循环（圆周孔循环）G35 特别固定循环（⾓度直线孔循环）G36 特别固定循环（圆弧）G37 ⾃动⼑具长测定G37.1 特别固定循环（棋盘孔循环）G38 ⼑具径补正向量指定G39 ⼑具径补正转⾓圆弧补正G40 ⼑具径补正取消G41 ⼑具径补正左G42 ⼑具径补正右G40.1 法线制御取消G41.1 法线制御左有效G42.1 法线制御右有效G43 ⼑具长设定（正）G44 ⼑具长设定（负）G43.1 第1主轴制御有效G44.1 第2主轴制御有效G45 ⼑具位置设定（扩张）G46 ⼑具位置设定（缩⼩）G47 ⼑具位置设定（⼆倍）G48 ⼑具位置设定（减半）G47.1 2主轴同时制御有效G49 ⼑具长设定取消G50 ⽐例缩放取消G51 ⽐例缩放有效G50.1 G指令镜象取消G51.1 G指令镜象有效G52 局部坐标系设定G53 机械坐标系选择G54 ⼯件坐标系（第⼀）默认G55 ⼯件坐标系（第⼆）G56 ⼯件坐标系（第三）G57 ⼯件坐标系（第四）G58 ⼯件坐标系（第五）G59 ⼯件坐标系（第六）G60 单⽅向定位G61 准确停⽌⽅式G62 镜像指令G63 攻丝⽅式G64 取消G61G65 宏调⽤⼦程序G68 旋转G17,G18,G19,X Y,Z,R G69 取消G68G70 圆周钻孔G71 圆弧钻孔G72 ⾓度钻孔G73 ⾼速深钻孔循环G74 后退攻丝循环G76 精镗孔循环G77 后退式镗孔循环G80 取消固定循环G81 钻孔循环G82 点钻孔循环G83 深孔钻孔循环G84 攻丝循环G85 镗孔循环G86 镗孔/停⽌循环G87 镗孔/缩回循环G88 镗孔/暂停/缩回G89 镗孔/暂停循环。
加工中心常用的G代码和M指令
加工中心常用的G代码和M指令加工中心是一种高精度、高效率的数控机床，广泛应用于航空、汽车、电子、机械等行业。
在加工中心的加工过程中，需要使用G代码和M指令控制加工过程，下面是常用的G代码和M指令：一、G代码1. G00 快速定位：该指令用于快速移动工件到目标位置，速度最大，但精度较低。
2. G01 直线插补：该指令用于沿直线路径进行加工，速度较快，精度较高。
3. G02/G03 圆弧插补：该指令用于沿圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。
4. G04 停顿：该指令用于暂停加工，等待一段时间后再继续加工。
5. G17/G18/G19 选择平面：G17表示选择XY平面，G18表示选择XZ平面，G19表示选择YZ平面。
6. G20/G21 选择单位：G20表示选择英寸单位，G21表示选择毫米单位。
7. G28/G29/G30/G31 定位：G28表示回到机床原点，G29表示回到工件原点，G30表示回到第二工件原点，G31表示回到第三工件原点。
8. G40/G41/G42 切削半径补偿：G40表示取消切削半径补偿，G41表示左侧切削半径补偿，G42表示右侧切削半径补偿。
9. G54/G55/G56/G57/G58/G59 工件坐标系：G54表示选择第一工件坐标系，G55表示选择第二工件坐标系，G56表示选择第三工件坐标系，G57表示选择第四工件坐标系，G58表示选择第五工件坐标系，G59表示选择第六工件坐标系。
10. G80 取消模态：该指令用于取消所有模态指令。
二、M指令1. M00 程序停止：该指令用于停止程序，等待操作员确认后再继续加工。
2. M01 可选停止：该指令用于在加工过程中进行可选停止，等待操作员确认后再继续加工。
3. M02/M30 程序结束：M02表示程序结束，M30表示程序结束并回到机床原点。
4. M03/M04/M05 主轴控制：M03表示主轴正转，M04表示主轴反转，M05表示主轴停止。
加工中心常用的G代码和M指令
加工中心常用的G代码和M指令在加工中心的操作中，G 代码和 M 指令就像是指挥机器的“语言”，它们决定了机床的动作、加工路径以及各种辅助功能的执行。
熟练掌握这些代码和指令，对于实现高效、精确的加工至关重要。
G 代码主要用于控制机床的运动轨迹和插补方式。
比如，G00 指令是快速定位指令，机床会以最快的速度移动到指定的位置，常用于刀具的快速接近或远离工件。
G01 则是直线插补指令，能让刀具沿着直线轨迹进行切削加工。
当需要进行圆弧插补时，G02 和 G03 指令就派上用场了，G02 用于顺时针圆弧插补，G03 用于逆时针圆弧插补。
再来说说 G04 指令，这是一个暂停指令。
在加工过程中，有时需要让刀具在某个位置短暂停留，以达到特定的加工效果，比如进行孔底的光整加工。
G17、G18、G19 这三个指令分别用于选择不同的平面。
G17 选择XY 平面，G18 选择 XZ 平面，G19 选择 YZ 平面。
根据加工零件的形状和加工要求，选择合适的平面可以更方便地编程和控制加工过程。
G20 和 G21 指令用于单位的设置，G20 表示采用英制单位，G21 则表示采用公制单位。
在编程前一定要确认好所使用的单位，以免出现尺寸错误。
G28 指令是返回参考点指令，它可以让机床的坐标轴快速回到预先设定的参考点位置，为下一次加工做好准备。
G40、G41、G42 是刀具半径补偿指令。
在实际加工中，由于刀具具有一定的半径，为了得到正确的加工尺寸，需要使用刀具半径补偿功能。
G40 取消刀具半径补偿，G41 为左补偿，G42 为右补偿。
G43、G44、G49 是刀具长度补偿指令。
通过这些指令，可以对刀具的长度偏差进行补偿，确保加工深度的准确性。
M 指令则主要用于控制机床的辅助功能。
M00 是程序暂停指令，当程序执行到M00 时，机床会暂停加工，直到按下启动按钮才继续执行。
M01 是选择性暂停指令，只有当操作面板上的“选择停止”按钮被按下时，机床才会在 M01 处暂停。
数控加工中心常用G-M代码指令详解
数控加工中心常用得G代码与Ｍ指令G代码－——-功能————--－-—--—－－格式：1.G00—－-———-－快速移动格式：G００X－-－—－Y－-—－-Z-—-－2.G01—－－-———－直线插补格式:G01X-－－—-Y--———Z——－－F—-—-－3．Ｇ02-——-－—--顺圆插补格式：Ｇ02X－-－-－Y-----Z—-－－R－--——G02X-——-－Y——－－—Z－—-—I--－——J－—-—-K-－-－—4．G03-—----－-逆圆插补格式:G0３X-——-—Y—-－-—Z---——R-－—－－-G03Ｘ-—－--Ｙ-——--Ｚ－--—— I－--—－J—－-——K-—---5．G0４－－---——-暂停６．Ｇ15－--————－极坐标系指令取消7。
G1６-－-—－—－-极坐标系指令8。
G17—-—－—-－—选择ＸY平面9．G１８--—－--—－选择XZ平面１0。
Ｇ1９－－--—-——选择ＹZ平面１1.G２0----——-—英寸输入12。
G21－——-－-－-毫米输入13.G２8---—－-－-返回参考点14.Ｇ29--——-－—－从参考点返回15．Ｇ40－—-—----刀具半径补偿取消16。
G4１—-—-——-—刀具半径左补偿17.G42—－-———--刀具半径右补偿18。
G４3－--－—-－—正向刀具长度补偿1９．G4４－－－－-－--负向刀具长度补偿２０.G4９－--—-－－—刀具长度补偿取消21．Ｇ50———－---－比例缩放取消2２．G51－－-—-－-—比例缩放有效23。
G５4～Ｇ59选择工件坐标系１～～~624。
G68--－—－－－-坐标旋转25。
G69-－--—－——坐标旋转取消26.G７3——-—---—高速深孔钻循环格式：G7３X—－—Y——-Z－－－R--—Q---F---Ｋ－—-27．Ｇ74—－—－———－左旋攻丝循环格式:G７４X-－-Y--－Z——-R—-—Q－-—Ｆ——－Ｋ－——28．G76－—-—－———精镗循环格式：G７６Ｘ-－—Y-－－Z－-—R－--Q-－－P －—-F—-—Ｋ—-－29。
数控加工中心常用GM代码指令详解精选版
数控加工中心常用G M代码指令详解Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】数控加工中心常用的G代码和M指令G代码----功能--------------格式:1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R----- G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------ G03X-----Y-----Z-----I-----J-----K-----5．G04--------暂停6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．G17--------选择XY平面9．G18--------选择XZ平面10．G19--------选择YZ平面11．G20--------英寸输入12．G21--------毫米输入13．G28--------返回参考点14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．G41--------刀具半径左补偿17．G42--------刀具半径右补偿18．G43--------正向刀具长度补偿19．G44--------负向刀具长度补偿20．G49--------刀具长度补偿取消21．G50--------比例缩放取消22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~6?24．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1．M00--------程序停止2．M01--------选择停止3．M02--------程序结束4．M03--------主轴正转5．M04--------主轴反转6．M05--------主轴停止转动7．M06--------换刀指令8．M08--------切削液开9．M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标功能详解:G00—快速定位格式：G00 X(U)__Y(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
数控加工中心常用的G代码和M指令
数控加工中心常用的G代码和M指令G代码----功能--------------格式1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R----- G02X-----Y-----Z----I-----J-----K----- 4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z----- I-----J-----K-----5．G04--------停刀，准确停止6．G15--------极坐标系指令取消7．G16--------极坐标系指令8． 8．G17--------选择XY平面9．9．G18--------选择XZ平面10． 10．G19--------选择YZ平面11． 11．G20--------英寸输入12． 12．G21--------毫米输入13． 13．G28--------返回参考点14． 14．G29--------从参考点返回15．G40--------刀具半径补偿取消16． 16．G41--------刀具半径左补偿17． 17．G42--------刀具半径右补偿18． 18．G43--------正向刀具长度补偿19．19．G44--------负向刀具长度补偿20． 20．G49--------刀具长度补偿取消21．21．G50--------比例缩放取消22． 22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．24．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K--- 27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K--- 28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K--- 29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K--- 32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K--- 33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1． M00--------程序停止2． M01--------选择停止3． M02--------程序结束4． M03--------主轴正转5． M04--------主轴反转6． M05--------主轴停止转动7．M06--------换刀指令8．M08--------切削液开9． M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标。
加工中心常用的G代码和M指令
加工中心常用的G代码和M指令在加工中心的操作中，G 代码和 M 指令是控制机床运动和辅助功能的关键指令。
理解并熟练运用这些指令对于实现精确、高效的加工至关重要。
接下来，让我们详细了解一下加工中心常用的 G 代码和 M 指令。
G 代码主要用于控制机床的运动轨迹、坐标系统和插补方式等。
以下是一些常见的 G 代码：G00 快速定位指令：使刀具以最快的速度移动到指定的位置，不进行切削加工。
常用于快速接近工件或在加工过程中快速移动刀具到安全位置。
G01 直线插补指令：刀具沿着直线从当前位置移动到指定的目标位置，同时进行切削加工。
在编程时，需要指定移动的终点坐标以及进给速度。
G02 和 G03 圆弧插补指令：用于在平面内绘制圆弧。
G02 表示顺时针圆弧插补，G03 表示逆时针圆弧插补。
编程时，需要指定圆弧的起点、终点、圆心坐标或半径以及进给速度。
G04 暂停指令：让刀具在指定的时间内停止运动，常用于在加工过程中进行短暂的停留，以保证加工质量或进行特殊的工艺处理。
G17、G18、G19 平面选择指令：分别指定在 XY 平面、XZ 平面和YZ 平面进行加工。
G20 和 G21 单位选择指令：G20 选择英制单位，G21 选择公制单位。
G28 回参考点指令：使刀具自动返回机床参考点，以确定机床坐标系的原点。
G40、G41、G42 刀具半径补偿指令：用于在加工中根据刀具半径自动调整刀具的运动轨迹，以保证加工尺寸的精度。
G40 取消刀具半径补偿，G41 为左补偿，G42 为右补偿。
G43、G44、G49 刀具长度补偿指令：用于补偿刀具长度的差异，确保加工深度的准确性。
G43 为正补偿，G44 为负补偿，G49 取消刀具长度补偿。
G54 G59 工件坐标系选择指令：可以预先设置多个工件坐标系，通过指令选择相应的坐标系进行加工，方便多工位或多零件的加工。
M 指令主要用于控制机床的辅助功能，如主轴的启停、冷却液的开关等。
以下是一些常见的 M 指令：M00 程序暂停：执行到该指令时，机床的所有动作停止，按下启动按钮后继续执行程序。
数控加工中心常用GM代码指令详解
数控加工中心常用的G代码和M指令G代码----功能--------------格式:1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z----- I-----J-----K----- 5．G04--------暂停6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．G17--------选择XY平面9．G18--------选择XZ平面10．G19--------选择YZ平面11．G20--------英寸输入12．G21--------毫米输入13．G28--------返回参考点14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．G41--------刀具半径左补偿17．G42--------刀具半径右补偿18．G43--------正向刀具长度补偿19．G44--------负向刀具长度补偿20．G49--------刀具长度补偿取消21．G50--------比例缩放取消22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K--- 27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K--- 28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K--- 29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K--- 32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K--- 33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1． M00--------程序停止2． M01--------选择停止3． M02--------程序结束4． M03--------主轴正转5． M04--------主轴反转6． M05--------主轴停止转动7． M06--------换刀指令8． M08--------切削液开9． M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标功能详解:G00—快速定位格式：G00 X(U)__Y(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
数控编程G指令和M代码
G00------快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令运动轨迹有直线和折线两种，使刀具按照点位控制方式快速移动到指定位置，不能用于切削加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动。
(3)不运动的坐标无须编程。
(4)G00可以写成G0例：G00 X75 Z200G0 U-25 W-100先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。
G01------直线插补格式：G01 X(U)__Z(W)__F__(mm/min)说明：(1)该指令使刀具按照直线插补方式移动到指定位置。
移动速度是由F指令进给速度，所有的坐标都可以联动运行，一般用于切削加工。
(2)G01也可以写成G1例：G01 X40 Z20 F150两轴联动从A点到B点G02------顺时针方向圆弧插补格式1：G02 X(u)____Z(w)____I____K____F_____说明：（1）X、Z在G90时，圆弧终点坐标是相对编程零点的绝对坐标值。
在G91时，圆弧终点是相对圆弧起点的增量值。
无论G90，G91时，I和K均是圆弧终点的坐标值。
I是X 方向值、K是Z方向值。
圆心坐标在圆弧插补时不得省略，除非用其他格式编程。
（2）G02指令编程时，可以直接编过象限圆，整圆等。
注：过象限时，会自动进行间隙补偿，如果参数区末输入间隙补偿与机床实际反向间隙悬殊，都会在工件上产生明显的切痕。
（3）G02也可以写成G2。
例：G02 X60 Z50 I40 K0 F120格式2：G02 X(u)____Z(w)____R（+\－）＿＿F＿＿※说明：（1）不能用于整圆的编程（2）R为工件单边R弧的半径。
R为带符号，“＋”表示圆弧角小于180度；“－”表示圆弧角大于180度。
其中“＋”可以省略。
（3）它以终点点坐标为准，当终点与起点的长度值大于2R时，则以直线代替圆弧。
例：G02 X60 Z50 R20 F120格式3：G02 X(u)____Z(w)____CR＝＿＿（半径）F__格式4：G02 X(u)____Z(w)＿＿D＿＿（直径）F___这两种编程格式基本上与格式2相同G03------逆时针方向圆弧插补说明：除了圆弧旋转方向相反外，格式与G02指令相同。
数控加工中心常用的G代码和M指令
数控加工中心常用的G代码和M指令G代码----功能--------------格式1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z----- I-----J-----K-----5．G04--------暂停格式：G04P-----6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．G17--------选择XY平面9．G18--------选择X Z平面10.G19--------选择YZ平面11．G20--------英寸输入12．G21--------毫米输入13．G28--------返回参考点14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．G41--------刀具半径左补偿17．G42--------刀具半径右补偿18．G43--------正向刀具长度补偿19．G44--------负向刀具长度补偿20．G49--------刀具长度补偿取消21．G50--------比例缩放取消22．G51--------比例缩放有效23．G54-··- G59工件坐标系1--··-624．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31. G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35. G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1． M00--------程序停止2． M01--------选择停止3． M02--------程序结束4． M03--------主轴正转5． M04--------主轴反转6． M05--------主轴停止转动7． M06--------换刀指令8． M08--------切削液开9． M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1. D-----------补偿号--------刀具半径补偿指令2．F---------进给速度------给速度的指令3．G---------准备功能----指令动作方式4．H---------补偿号--------补偿号的指定5．I-----------坐标字--------圆弧中心X轴向坐标6．J---------坐标字--------圆弧中心Y轴向坐标7．K---------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M----------辅助功能-----机床开／关指令10．N--------顺序号--------程序段顺序号11．O-----------程序号--------程序号，子程序号的指定12．P---------暂停或程序中某功能开始使用的顺序号13．Q---------固定循环终止段号或固定循环中定距14．R--------坐标字---------固定循环中定距离或圆弧半径的指令15．S-------------主轴功能------主轴转速的指令16．T-------------------刀具功能------刀具编号的指令17．X------------坐标字----------X轴的绝对坐标值或暂停时间18．Y----------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标。
数控加工中心常用GM代码指令详解
数控加工中心常用的G代码和M指令G代码一•功能 -------- 格式:1.G00 ----- 快速移动格式:2.G01 ----- 直线插补格式:3.G02 ----- 顺圆插补格式: GOOX ----- Y -- Z—GO IX ---- Y --- Z—F --G02X ----- Y --- Z—R --G02X --- Y Z—I ------ J EL -----4. G03 ------ 逆圆插补格式：G03X-----Y-----Z-----R——G03X ---- Y --- Z -- I --- J -- ----5.G04暂停6.G15极坐标系指令取消7.G16极坐标系指令8. G17------ 选择XY平面9. G18 ------ 选择XZ平面10.G19 ----- 选择YZ平面11.G20 ----- 英寸输入12.G21 ----- 亳米输入13.G28 ----- 返回参考点14.G29 ----- 从参考点返回15.G40 ------ 刀具半径补偿取消16.G41 ------ 刀具半径左补偿17.G42 ------ 刀具半径右补偿18.G43 ------ 正向刀具长度补偿19.G44负向刀具长度补偿20.G49刀具长度补偿取消21.G50比例缩放取消22.G51比例缩放有效23.G54〜G59选择工件坐标系1~~~624.G68 ----- 坐标旋转25.G69 ----- 坐标旋转取消26.G73 ------ 高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K27.G74左旋攻丝循环28.G76精镂循环29.G80取消固定循环30.G81钻孔循环31.G83排屑钻孔循环32.G84 ---- 刚性攻丝循环33.G90 ---- 绝对值编程格式：G74X—Y—Z—R—Q—F—K—格式：G76X---Y---Z---R---Q---P—F--K--格式:G81X---Y---Z--R---F--格式：G83X—Y---Z---R---Q---F---K-- 格式：G84X—Y---Z---R---P---F---K---34.G91 ---- 增量值编程35.G94 ---- 每分钟进给36.G95 ---- 每转进给37.G98 ---- 固定循环返回到参考点38.G99 ---- 固定循环返回到R点常用的辅助功能M代码M代码--功能1.M00 ---- 程序停止2.M01 ---- 选择停止3.M02 ---- 程序结束4.M03 ---- 主轴正转5.M04 ---- 主轴反转6.M05 ---- 主轴停止转动7.M06 ---- 换刀指令8.M08 ---- 切削液开9.M09 ---- 切削液关10.M19 ---- 主轴定位11.M30——程序结束，并返回程序起始12.M98 ---- 子程序调用13.M99——子程序结束，并返回主程序地址码中英文字母的含义地址--功能------- 含义1. D ------ 补偿号——刀具半径补偿指令2. F ------ 进给速度一一给速度的指令3.G ------- 准备功能--指令动作方式4.H ------ 补偿号——补偿号的指定5.I ------ 坐标字----- 圆弧中心X轴向坐标6.J ------ 坐标字----- 圆弧中心Y轴向坐标7.K- ----- 坐标字----- 圆弧中心Z轴向坐标8.L ------ 重灾次数--固定循环及子程序的重复次数9.M ------ 辅助功能一一机床开/关指令10.N ----- 顺序号------ 程序段顺序号11.O ----- 程序号------ 程序号，子程序号的指定12.P ------------------ 暂停或程序中某功能开始使用的顺序号13.Q ------------------ 固定循环终止段号或固定循环中定距14.R ------ 坐标字----- 固定循环中定距离或圆弧半径的指令15.S ----- 主轴功能——主轴转速的指令16.T- ---- 刀具功能一一一刀具编号的指令17.X ----- 坐标字------ X轴的绝对坐标值或暂停时间18.Y- ---- 坐标字------ Y轴的绝对坐标19.Z ----- 坐标字------ Z轴的绝对坐标功能详解:GOO一快速定位格式：GOO X(U)_Y(W)_说明：⑴该指令使刀具按照点位控制方式快速移动到指定位置。
数控加工中心常用的G代码和M指令
数控加工中心常用的G代码和M指令G代码----功能--------------格式1．G00--------快速移动格式：G00X-----Y-----Z----2．G01--------直线插补格式：G01X-----Y-----Z----F-----3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------G03X-----Y-----Z----- I-----J-----K-----5．G04--------停刀，准确停止6．G15--------极坐标系指令取消7．G16--------极坐标系指令8．G17--------选择XY平面9．G18--------选择XZ平面10．G19--------选择YZ平面11．G20--------英寸输入12．G21--------毫米输入13．G28--------返回参考点14．G29--------从参考点返回15．G40--------刀具半径补偿取消16．G41--------刀具半径左补偿17．G42--------刀具半径右补偿18．G43--------正向刀具长度补偿19．G44--------负向刀具长度补偿20．G49--------刀具长度补偿取消21．G50--------比例缩放取消22．G51--------比例缩放有效23．G54~G59选择工件坐标系1~~~624．G68--------坐标旋转25．G69--------坐标旋转取消26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---29．G80--------取消固定循环30．G81--------钻孔循环格式：G81X---Y---Z---R---F---31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---33．G90--------绝对值编程34．G91--------增量值编程35．G94--------每分钟进给36．G95--------每转进给37．G98--------固定循环返回到参考点38．G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1．M00--------程序停止2．M01--------选择停止3．M02--------程序结束4．M03--------主轴正转5．M04--------主轴反转6．M05--------主轴停止转动7．M06--------换刀指令8．M08--------切削液开9．M09--------切削液关10．M19-------主轴定位11．M30-------程序结束，并返回程序起始12．M98-------子程序调用13．M99-------子程序结束，并返回主程序地址码中英文字母的含义地址------功能---------含义1．D------------补偿号--------刀具半径补偿指令2．F------------进给速度------给速度的指令3．G------------准备功能-----指令动作方式4．H------------补偿号--------补偿号的指定5．I-------------坐标字--------圆弧中心X轴向坐标6．J-------------坐标字--------圆弧中心Y轴向坐标7．K------------坐标字--------圆弧中心Z轴向坐标8．L------------重复次数-----固定循环及子程序的重复次数9．M-----------辅助功能-----机床开／关指令10．N----------顺序号--------程序段顺序号11．O----------程序号--------程序号，子程序号的指定12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令16．T----------刀具功能------刀具编号的指令17．X---------坐标字----------X轴的绝对坐标值或暂停时间18．Y---------坐标字----------Y轴的绝对坐标19．Z---------坐标字----------Z轴的绝对坐标。
加工中心常用的G代码和M指令
加工中心常用的G代码和M指令在数控加工领域中，G代码和M指令是控制加工中心运行的核心指令。
G代码用于控制工作坐标系的选择和运动方式，而M指令则用于控制机床的辅助功能。
本文将重点介绍加工中心常用的G代码和M指令，并分别阐述其功能和使用方法。
一、常用的G代码1. G00：快速定位G00指令用于将机床快速移动到目标位置，速度较快。
在进行定位操作时，使用G00可以提高加工效率。
例如，G00 X100 Y100将机床以快速速度移动到坐标（100，100）的位置。
2. G01：线性插补G01指令用于实现直线插补运动，将机床沿着两个点之间的直线路径进行加工。
例如，G01 X100 Y100将机床以匀速移动到坐标（100，100）的位置。
3. G02和G03：圆弧插补G02和G03指令用于实现圆弧插补运动，将机床沿着两个点之间的弧线路径进行加工。
其中，G02为顺时针圆弧插补，G03为逆时针圆弧插补。
例如，G02 X100 Y100 I50 J0表示沿着半径为50的顺时针圆弧移动到坐标（100，100）的位置。
4. G17、G18和G19：平面选择G17、G18和G19分别用于选择加工中心工作时的XY平面、ZX平面和YZ平面。
其中，G17为XY平面选择，G18为ZX平面选择，G19为YZ平面选择。
通过这些指令，我们可以根据需要选择不同的平面进行加工操作。
5. G90和G91：坐标系选择G90和G91分别用于绝对坐标系和相对坐标系的选择。
在绝对坐标系中，机床的起点位置为程序设定的绝对位置，而在相对坐标系中，机床的起点位置为最后一次停止位置的坐标。
通过这两个指令，我们可以根据需要选择不同的坐标系进行加工。
二、常用的M指令1. M03和M04：主轴开启和转动M03指令用于启动加工中心主轴，并设置为正转状态。
而M04指令则用于启动加工中心主轴，并设置为反转状态。
通过这两个指令，我们可以控制机床主轴的开启和转动方向。
2. M05：主轴停止M05指令用于停止加工中心的主轴运转，常用于加工结束或暂停操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控加工中心常用的G 代码和M指令
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
数控加工中心常用的G代码和M指令
G代码----功能--------------格式
1．G00--------快速移动格式：G00X-----Y-----Z----
2．G01--------直线插补格式：G01X-----Y-----Z----F-----
3．G02--------顺圆插补格式：G02X-----Y-----Z----R-----
G02X-----Y-----Z----I-----J-----K-----
4．G03--------逆圆插补格式：G03X-----Y-----Z-----R------
G03X-----Y-----Z-----I-----J-----K-----
5．G04--------停刀，准确停止
6．G15--------极坐标系指令取消
7．G16--------极坐标系指令
8．G17--------选择XY平面
9．G18--------选择XZ平面
10．G19--------选择YZ平面
11．G20--------英寸输入
12．G21--------毫米输入
13．G28--------返回参考点
14．G29--------从参考点返回
15．G40--------刀具半径补偿取消
16．G41--------刀具半径左补偿
17．G42--------刀具半径右补偿
18．G43--------正向刀具长度补偿
19．G44--------负向刀具长度补偿
20．G49--------刀具长度补偿取消
21．G50--------比例缩放取消
22．G51--------比例缩放有效
23．G54~G59选择工件坐标系1~~~6
24．G68--------坐标旋转
25．G69--------坐标旋转取消
26．G73--------高速深孔钻循环格式：G73X---Y---Z---R---Q---F---K---
27．G74--------左旋攻丝循环格式：G74X---Y---Z---R---Q---F---K---
28．G76--------精镗循环格式：G76X---Y---Z---R---Q---P---F---K---
29．G80--------取消固定循环
30．G81--------钻孔循环格式：G81X---Y---Z---R---F---
31．G83--------排屑钻孔循环格式：G83X---Y---Z---R---Q---F---K---
32．G84--------刚性攻丝循环格式：G84X---Y---Z---R---P---F---K---
33．G90--------绝对值编程
34．G91--------增量值编程
35．G94--------每分钟进给
36．G95--------每转进给
37．G98--------固定循环返回到参考点
38．G99--------固定循环返回到R点
常用的辅助功能M代码
M代码----功能
1．M00--------程序停止
2．M01--------选择停止
3．M02--------程序结束
4．M03--------主轴正转
5．M04--------主轴反转
6．M05--------主轴停止转动
7．M06--------换刀指令
8．M08--------切削液开
9．M09--------切削液关
10．M19-------主轴定位
11．M30-------程序结束，并返回程序起始
12．M98-------子程序调用
13．M99-------子程序结束，并返回主程序
地址码中英文字母的含义
地址------功能---------含义
1．D------------补偿号--------刀具半径补偿指令
2．F------------进给速度------给速度的指令
3．G------------准备功能-----指令动作方式
4．H------------补偿号--------补偿号的指定
5．I-------------坐标字--------圆弧中心X轴向坐标
6．J-------------坐标字--------圆弧中心Y轴向坐标
7．K------------坐标字--------圆弧中心Z轴向坐标
8．L------------重复次数-----固定循环及子程序的重复次数
9．M-----------辅助功能-----机床开／关指令
10．N----------顺序号--------程序段顺序号
11．O----------程序号--------程序号，子程序号的指定
12．P----------------------------暂停或程序中某功能开始使用的顺序号13．Q----------------------------固定循环终止段号或固定循环中定距14．R----------坐标字---------固定循环中定距离或圆弧半径的指令15．S----------主轴功能------主轴转速的指令
16．T----------刀具功能------刀具编号的指令
17．X---------坐标字----------X轴的绝对坐标值或暂停时间
18．Y---------坐标字----------Y轴的绝对坐标
19．Z---------坐标字----------Z轴的绝对坐标。
