110KV单芯电缆直接接地与保护接地的区别
110kV高压单芯电缆金属护套接地方式探讨
110kV高压单芯电缆金属护套接地方式探讨摘要:我国现行《电力安全规程》当中有明确规定:电气设备非带电金属外壳均需要做接地处理,高压电缆金属屏蔽层需正常接地。
目前,110kV高压电缆线路多采用单芯电缆,其线芯部分与金属屏蔽层的关系可以视作“变压器初级绕组装置”,即在高压单芯电缆线芯有电流通过时,会产生磁力线交链金属屏蔽层,线芯两端出现感应电压。
高压电缆长度与感应电压大小有正相关关系,即在高压电缆线路较长的情况下,金属护套感应电压叠加后所会对人身安全产生危害。
在这一背景下,围绕110kV高压单芯电缆金属护套的接地方式进行探讨,以保证高压电缆运行的安全性。
关键词:高压单芯电缆;金属护套;接地方式一、110kV高压单芯电缆金属护套接地问题在我国现行《电力工程电缆设计规程》的要求下,对于电压等级在35kV及以下水平的电缆线路,多设置为三芯电缆形式。
电缆线路的运行过程中,流经三个现行的电流综合为零,因此,在金属屏蔽层两端均未检测有感应电压的存在。
这意味着对此类电缆线路而言,在对两端进行直接接地的条件下,不会有感应电流流经金属屏蔽层。
但在电压等级高于35kV的情况下,电缆线路多采取单芯形式。
当单芯电缆线芯通过电流时,就会有磁力线交链金属屏蔽层,使它的两端出现感应电压,感应电压的大小与电缆线路的长度和流过导体的电流成正比。
当高压电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障,遭受操作过电压或雷电冲击时,屏蔽形成很高的感应电压,甚至可能击穿护套绝缘。
在这一情况下,若仍然按照常规方法将金属屏蔽层两端做三相互联式接地处理,则金属屏蔽层上将会产生非常大的环流,换流值可以达到电缆线芯电流的50%~95%,导致明显的电缆损耗。
同时,还会致使金属屏蔽层表面发热,影响电缆线路运行过程中的载流量水平,加速单芯电缆的绝缘老化。
即对于35kV电压等级以上高压单芯电缆而言,不能采取电缆两端直接接地的接地方式。
110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究
110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究发布时间:2022-09-20T07:26:03.101Z 来源:《科学与技术》2022年5月第10期作者:孟高志[导读] 随着电网的快速发展,高压电缆在城郊电网中运用越来越广泛孟高志扬州浩辰电力设计有限公司江苏省扬州市 225000摘要:随着电网的快速发展,高压电缆在城郊电网中运用越来越广泛。
当单芯电缆通过电流时,在金属护套上会产生感应电压,如果护套接地,则形成电流通道,在金属护套上会产生环流。
如果金属护套中电流过大就会使金属护套发热,不仅浪费了大量电能,而且会降低电缆的载流量,长期运行可能伤及主绝缘或加快劣化。
在对电缆“导体芯-铝护套-石墨层-接地体”三级电容进行理论分析的基础上,单端接地系统和交叉互联接地系统两种工况,计算分析了由接地系统异常引起的电缆线路高悬浮电压,并通过案例进行实证,提出了解决电缆线路高悬浮电压的措施关键词:高压电缆;铝护套;悬浮电压;接地系统 0引言110kV及以上高压电缆均采用单芯结构,金属护套一方面起径向阻水和抗机械损伤的作用,另一方面在系统发生短路故障时为故障电流提供回流通路。
当单芯电缆线芯流过交变的电流时,在线芯的周围会产生交变的磁场,该交变磁场与金属护套相交联,在金属护套上将产生感应电动势。
感应电动势会在护套中产生环流,较大的环流会影响电缆的载流量,同时会产生附加损耗,并可能引起电缆发热。
在单芯电缆构成的交流传输系统中,金属护套处于导体电流的交变磁场中,在金属护套中产生一定的感应电动势,其大小与电缆线路的长度、截面及电压等级有关,长度愈长、截面愈大、电压等级愈高,其感应电动势愈高。
如果护套形成通路,金属护套中的感应电动势将在护套中形成金属护套感应电流Is。
单芯电缆的导体与金属护套之间形成以导体和金属护套为连接、绝缘材料为介质的电容器,在交流电压作用下,会产生电容电流Ic。
金属护套接地电流Id由金属护套感应电流Is和电缆电容电流Ic两部分构成,即Id=Is+Ic。
110KV单芯电缆直接接地与保护接地的区别
110KV单芯电缆直接接地与保护接地的区别电力安全规程规定:电气设备非带电的金属外壳都要接地,因此电缆的铝包或金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
但是当电压超过35kV时,大多数采用单芯电缆,单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层,使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比,电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%--95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。
[个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。
] 然而,当铝包或金属屏蔽层有一端不接地后,接着带来了下列问题:当雷电流或过电压波沿线芯流动时,电缆铝包或金属屏蔽层不接地端会出现很高的冲击电压;在系统发生短路时,短路电流流经线芯时,电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压,在电缆外护层绝缘不能承受这种过电压的作用而损坏时,将导致出现多点接地,形成环流。
因此,在采用一端互联接地时,必须采取措施限制护层上的过电压,安装时应根据线路的不同情况,按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式,并同时装设护层保护器,以防止电缆护层绝缘被击穿。

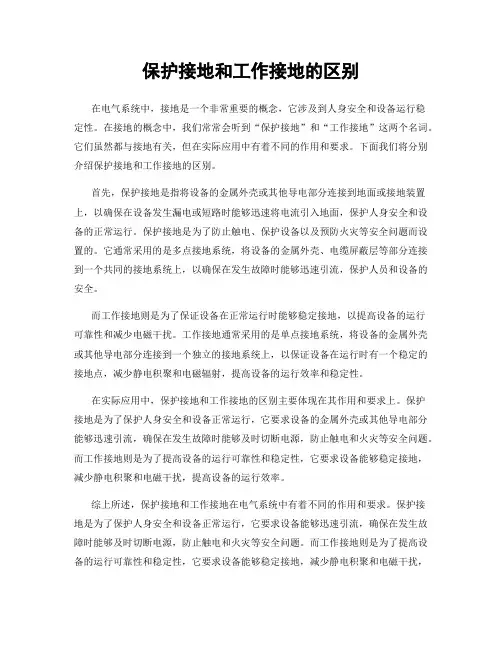

保护接地和工作接地的区别
保护接地和工作接地的区别在电气系统中,接地是一个非常重要的概念,它涉及到人身安全和设备运行稳定性。
在接地的概念中,我们常常会听到“保护接地”和“工作接地”这两个名词。
它们虽然都与接地有关,但在实际应用中有着不同的作用和要求。
下面我们将分别介绍保护接地和工作接地的区别。
首先,保护接地是指将设备的金属外壳或其他导电部分连接到地面或接地装置上,以确保在设备发生漏电或短路时能够迅速将电流引入地面,保护人身安全和设备的正常运行。
保护接地是为了防止触电、保护设备以及预防火灾等安全问题而设置的。
它通常采用的是多点接地系统,将设备的金属外壳、电缆屏蔽层等部分连接到一个共同的接地系统上,以确保在发生故障时能够迅速引流,保护人员和设备的安全。
而工作接地则是为了保证设备在正常运行时能够稳定接地,以提高设备的运行可靠性和减少电磁干扰。
工作接地通常采用的是单点接地系统,将设备的金属外壳或其他导电部分连接到一个独立的接地系统上,以保证设备在运行时有一个稳定的接地点,减少静电积聚和电磁辐射,提高设备的运行效率和稳定性。
在实际应用中,保护接地和工作接地的区别主要体现在其作用和要求上。
保护接地是为了保护人身安全和设备正常运行,它要求设备的金属外壳或其他导电部分能够迅速引流,确保在发生故障时能够及时切断电源,防止触电和火灾等安全问题。
而工作接地则是为了提高设备的运行可靠性和稳定性,它要求设备能够稳定接地,减少静电积聚和电磁干扰,提高设备的运行效率。
综上所述,保护接地和工作接地在电气系统中有着不同的作用和要求。
保护接地是为了保护人身安全和设备正常运行,它要求设备能够迅速引流,确保在发生故障时能够及时切断电源,防止触电和火灾等安全问题。
而工作接地则是为了提高设备的运行可靠性和稳定性,它要求设备能够稳定接地,减少静电积聚和电磁干扰,提高设备的运行效率。
因此,在实际应用中,我们需要根据不同的要求来合理设置保护接地和工作接地,以确保电气系统的安全稳定运行。
110kV单芯电缆护层接地方式研究
110kV单芯电缆护层接地方式研究摘要:在电缆设计特别是高压单芯电缆设计中,110kV及以上电压等级大多采用单芯电缆,使得在低压三芯电缆中并不十分突出的电缆护层感应电压的问题显现出来,如不处理好这一问题,势必对电缆的运行和维护带来极大安全隐患。
本文针对这一问题指出几种常用的护层接地方法的适用范围,为类似设计提供参考。
关键词:单芯电缆;护层;感应电压前言:电力线路按结构可分为架空线路和电缆线路两大类。
在大多数情况下,用架空线传输电能要比用电缆的成本低,但随着工业和城市的发展,电缆用量在整个传输线中所占比例逐年提高。
与架空线相比,电缆具有显著的优点,如线间绝缘距离小、占地小、地下敷设不占地面上空间、不受周围环境影响、送电可靠性高等。
本文在分析110kV电缆设计相关技术问题的基础上,对110kV电缆导体和截面选择、敷设方式、附件选择、护层接地形式以及目前电网110kV 电缆设计存在的不合理之处进行了探讨,提出改进建议。
一、电缆护层接地方式的选择高压单芯电缆的芯线通过单相电流,正常运行时其磁力线匝链金属外皮而产生感应电压。
在发生短路故障时,芯线通过很大的短路电流,金属外皮中的感应电压极高,必须采取防护措施。
按照要求,单芯电缆线路的金属护套只有一点接地时,金属护套任一点的感应电压未采取能有效防止人员任意接触金属层的安全措施时,不得大于50V,其它情况不得大于300V。
如果大于此规定电压时,应采取金属护套分段绝缘或绝缘后连接成交叉互联的接线。
三芯电缆正常运行时,通过三芯线的三相电流的总合为零,电缆金属外护层中基本无磁场和感应电压,当外护层两端直接接地时,亦无感应电流。
高压单芯电缆,芯线通过单相电流,其磁力线匝链金属外皮,如将单芯电缆外护层两端简单的直接接地,则相当于构成一个1:1的变压器,会产生很大的感应电流和热量损耗,加速电缆绝缘老化,使正常运行时芯线载流量降低达40%。
单芯电缆成品字型排列时的感应电势为:(1-1)Es—感应电势;L—电缆金属层上任一部位与直接接地处的距离;Eso—单位长度的正常感应电势;某变电所采用的YJLW-64/110kV单芯电缆长度2.4km,若采用单端直接接地方式,则非接地端感应电势达:感应电势已超过规范限定的50V电压标准。
对110kV及以上高压电缆线路的接地系统分析
对110kV及以上高压电缆线路的接地系统分析摘要:本文作者通过实际工作中总结与积累经验,主要针对110kv及以上高压电缆的接地的重要性,并通过分析高压电缆接地的要求、方式和采取的措施等。
关键词:高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验,本文综合各类文献并结合工程实际,意图对110kv及以上高压电缆的接地就重要性等方面进行探索。
二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压,对于在发电厂、变电所等用于低压及二次系统控制的电缆,为了防止继电保护装置误动以保证保护装置可靠性以外,也防止控制电缆屏蔽因感应电压而导致保护装置损坏,所以均采取带屏蔽铜网的电缆,并对屏蔽接地有着非常严格的规定;并且要求电缆支架等都要求接地以防止感应电压危及人身安全;而高压电力电缆同样存在这样的问题,本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论:首先是敷设时的机械保护(电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套)→其次运行中线芯电流(在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等,采取外屏蔽接地)→接地电流或环流→各种接地方式的解决方法。
为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式,这是我要着重讨论的问题。
高压电缆线路的接地方式有下列几种:.金属护套一点接地(一端或中点):无环流,感应电压与电缆长度成正比,短电缆线路常用;⑵. 金属护套两端接地:有环流,感应电压为零,但影响载流量,轻负荷电缆线路常用;⑶. 金属护套交叉换位连接:两端接地,中间用绝缘接头将护层交叉换位连接,无环流,感应电压与电缆长度成正比,但可以限制在允许的范围内,长电缆线路常用。
⑷.电缆换位,金属护套交叉互联:要求测得电缆金属感应电压必须是小于50v为前提,如果不是的话,必须进行相应的检查,是否是电缆的原因还是由于电缆的长度太长而造成的,还是其他原因造成的,如果是长度的原因(一般要求在500~800m的范围具体看测试结果),应相应调整其长度,比如说一组交叉互联加一组接地(一段接地)或其他方式。
白话说电气 工作接地与保护接地的区别与详解 有图
首先明确两个概念,工作接地和保护接地。
1什么是工作接地,什么是保护接地?工作接地,在正常或故障情况下为了保证电气设备的可靠运行,而将电力系统中某一点接地称为工作接地。
例如电源(发电机或变压器)的中性点直接(或经消弧线圈)接地,能维持非故障相对地电压不变,电压互感器一次侧线圈的中性点接地,能保证一次系统中相对低电压测量的准确度,防雷设备的接地是为雷击时对地泄放雷电流。
保护接地,将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。
电气设备上与带点部分相绝缘的金属外壳,通常因绝缘损坏或其他原因而导致意外带电,容易造成人身触电事故。
为保障人身安全,避免或减小事故的危害性,电气工程中常采用保护接地。
接地保护与接零保护统称保护接地,是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。
这两种保护的不同点主要表现在三个方面:一是保护原理不同。
接地保护的基本原理是限制漏电设备对地的泄露电流,使其不超过某一安全范围,一旦超过某一整定值保护器就能自动切断电源;接零保护的原理是借助接零线路,使设备在绝缘损坏后碰壳形成单相金属性短路时,利用短路电流促使线路上的保护装置迅速动作。
二是适用范围不同。
根据负荷分布、负荷密度和负荷性质等相关因素,《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。
TT系统通常适用于农村公用低压电力网,该系统属于保护接地中的接地保护方式;TN系统(TN系统又可分为TN-C、TN-C-S、TN-S三种)主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网,该系统属于保护接地中的接零保护方式。
当前我国现行的低压公用配电网络,通常采用的是TT或TN-C系统,实行单相、三相混合供电方式。
即三相四线制380/220V配电,同时向照明负载和动力负载供电。
三是线路结构不同。
接地保护系统只有相线和中性线,三相动力负荷可以不需要中性线,只要确保设备良好接地就行了,系统中的中性线除电源中性点接地外,不得再有接地连接;接零保护系统要求无论什么情况,都必须确保保护中性线的存在,必要时还可以将保护中性线与接零保护线分开架设,同时系统中的保护中性线必须具有多处重复接地。
浅析110KV电缆线路护层接地方式及保护
浅析110KV电缆线路护层接地方式及保护作者:陈晓儒来源:《中国新技术新产品》2012年第16期摘要:我国的城市输电网络在诸多方面都存在问题,如:架构复杂,线路敷设混乱,设施陈旧等等。
而随着人们对于电的需求与日俱增,我国的城市输电网络也在进行不断的调整和改变,110kV电缆线路逐渐接替架空线路成为城市输电网络的骨干网络。
如何做好110kV电缆线路的运行管理及维护工作,保障城市的用电需求成了当前电缆线路工作者努力的课题。
在电缆运行过程中,金属护层起到电磁屏蔽及防止外力破坏的作用,合适的电缆金属护层接地方式不仅对设备载流量有积极的影响而且有利于设备的安全稳定运行。
本文主要论述了110kV电缆线路护层接地方式及护层保护问题,希望对城市输电网络的改进能有所帮助。
关键词:110kV电缆线路;应用现状;护层保护中图分类号:U665.12 文献标识码:A改革开放以来,我国的社会主义市场经济取得了飞速的发展,越来越多的人口涌入到了城市当中,促进了中国城市化的进程。
所以,在这之前存在的供电网已经不能够适应现当今城市的发展步伐,要求中国城市电力部门进行全方面的改革,调整现有的供电网络布局,满足城市居民对于电力的需求。
值得我们庆幸的是,城市的供电公司已经对这一问题进行了研究,并且诸多公司已经开始将其制定的计划付诸实践,取得了较为明显的效果。
大多数公司采取的改革方案是放弃以前的电缆线路,改为采用110kV,110kV线路具有传统线路所不具备的优势:第一,寿命与之前的相比较之下要更长,在一定的程度上减少了电缆的更换速度,节约了公司的供电成本;第二,传统的电缆抗击外界天气等自然条件的能力较弱,而110kV则对自然条件的适应性较强;第三,环保卫生;第四,不影响城市的整体形象。
综合上述的这些优势,110kV电缆得到了大众的青睐。
但是,任何事物都不可能是完美无缺的,我们也应该看到110kV电缆线路的缺点和不足:由于其为单芯电缆,在使用时没有做好处理,发生事故的概率较高;而且在过电压的情况下护层很容易被击穿,造成电力的流失,严重时将会危机民众的生命。
110kV电缆金属护套接地方式的几点探讨
110kV电缆金属护套接地方式的几点探讨110kV电缆由于均采用单芯结构,其金属护套的接地方式相比于三芯电缆有其特殊性,不能简单沿用三芯电缆的两端直接接地的方式。
又由于110kV系统中性点直接接地,单相接地短路电流很大,又影响着系统中电缆金属护套的接地方式及其消除工频感应电压的应对措施。
本文主要立足于对规程的理解,并没有创新之处,欢迎各位指出不妥之处,共同探讨。
电力电缆的现行设计标准主要是GB 50217-2007《电力工程电缆设计规范》,该版设计规范于2007年10月23日发布,于2008年4月1日实施,与金属护套接地方式有关的条文主要是4.1.10 、4.1.11 、4.1.15 、4.1.16 ,其中4.1.10对金属护套的接地设计原则作出了规定,4.1.11针对不同的情况规定了具体的接地方式,4.1.15对回流线的设计原则作出了规定,4.1.16对回流线的选择和设置作出了规定。
07版规程相比于94版规程,把正常感应电势容许值由100V提高至300V,其积极意义是可以增加单段电缆的长度,从而减少电缆接头,既有利于降低工程造价和缩短工期,又有利于增强电缆线路的可靠性,而且电压等级越高,其效益越明显。
在目前的电缆制造水平和运输条件下,以110kV电缆单盘长度800米计算,其正常感应电势不可能超过300V,所以4.1.10条都能满足。
由4.1.11可以看出,规程中提出了四种不同的金属护套接地方式。
分别是:方式一:一端单点直接接地。
只有一段电缆且满足4.1.10的要求时采用这种一端单点直接接地方式。
方式二:中央单点直接接地。
只有两段电缆且满足4.1.10的要求时采用这种中央单点直接接地方式,方式三:交叉互联接地。
当整条电缆线路可以分割成大致均等的3段或3n段时采用这种方式。
此时,每3段构成一个循环,两个中间接头做成绝缘接头以便于交叉互联,两端的终端(或直通接头)的金属护套直接接地。
这种接地方式就是通过三相护套的换位使金属护套的感应电势在矢量上构成一个闭合的三角形,从而使其两端的电势差为零,等同于三相电缆的护套结构。
110 kV电缆单端接地护层感应电压的计算与仿真
110 kV电缆单端接地护层感应电压的计算与仿真胡振兴;肖静;丁唯;王旭;罗晓康;彭勇【摘要】高压单芯电缆运行电流会在电缆金属护层上产生感应电压.当电缆线路发生短路时,高幅度的短路电流在金属护层上产生感应电压可能威胁电缆外绝缘.因此,对110 kV电缆发生单相接故障时故障相和非故障相护层上的感应电压进行计算和仿真.当电缆发生单相接地故障时,电缆护层上的感应电压幅值超过10 kV.随着电缆长度的增长,感应电压幅度逐渐增大,但是故障相护层感应电压幅值相对非故障相增长得多.加回流线后,电缆护层上的感应电压幅值明显降低,减小幅度超过30%.对单相接地故障后的电缆金属护层的感应电压进行ATP-EMTP仿真计算,结果表明,当接地电流全部以大地为回路和接地电流一部分以大地为回路另一部分以护套或回流线为回路时,两种情况下A、B、C三相护层感应电压仿真与计算结果误差均在4%之内,验证了仿真模型的准确性.【期刊名称】《通信电源技术》【年(卷),期】2019(036)001【总页数】5页(P233-237)【关键词】110kV电缆;护层感应电压;单相接地;ATP-EMTP【作者】胡振兴;肖静;丁唯;王旭;罗晓康;彭勇【作者单位】中国电力工程顾问集团西南电力设计院有限公司,四川成都 610021;中国电力工程顾问集团西南电力设计院有限公司,四川成都 610021;中国电力工程顾问集团西南电力设计院有限公司,四川成都 610021;武汉大学电气工程学院,湖北武汉 430072;中国电力工程顾问集团西南电力设计院有限公司,四川成都 610021;中国电力工程顾问集团西南电力设计院有限公司,四川成都 610021【正文语种】中文0 引言随着城市建设规模和标准的不断提高,城市枢纽变电站的进出线电缆化程度越来越高,高电压等级的电力电缆被大量采用。
110 kV电力电缆常用单芯电缆,但单芯电缆在使用中若发生短路,将在电缆护层上产生感应过电压,威胁电缆的外绝缘[1-3]。
关于110kV高压单芯电缆线路金属护套接地方式
关于110kV高压单芯电缆线路金属护套接地方式摘要:110kV高压电缆具有供电可靠性高、受外界因素影响小、占地少、对城市市容环境影响小等优点,在城市输配电网中得到了广泛的应用。
由于金属护套中存在感应电压,高压电缆通常通过金属护套的交叉连接来抑制感应电压。
但是,负载电流不平衡、电缆截面不均匀、电缆排列方式不同、电缆相间距离不同,都会引起金属护套感应电压不平衡,从而产生通过大地的地面环流。
当金属护套接地环大量流过时,会造成大量损耗,导致电缆温度升高,降低电缆的传输效率,缩短电缆的使用寿命。
鉴于此,文章结合笔者多年工作经验,对110kV高压单芯电缆线路金属护套接地方式提出了一些建议,仅供参考。
关键词:110kV高压;单芯电缆线路;金属护套;接地方式引言近年来,随着城市改造和建设的加快,大量的110kV高压电缆线路投入运营,大量的110kV高压电缆线路分布在人口密集地区,因此其运行安全更为重要。
当单芯电缆芯线通过电流时,会产生一个由磁力线构成的金属屏蔽层,这会在两端产生感应电压。
感应电压的大小与电缆的长度和流过导体的电流成正比。
当高压电缆很长时,护套上的感应电压会叠加,危及人身安全。
当发生短路故障、操作过电压或雷击时,会在屏蔽层上形成高感应电压,甚至可能击穿护套绝缘。
因此,加强110kV高压单芯电缆线路的金属护套接地方法十分重要。
1、高压输电线路接地故障定位原理当高压输电线路因为雷击?电容器?投切或断路器等原因产生接地故障时,在高压线路的接地故障点会形成折射行波和反射行波,两种行波会分别向输电线路的两端传播?高压输电线路接地故障点折射和反射行波传播原理图如图1所示?电压波在高压输电线路传播的过程中,如果输电线路突然发生接地故障,会使输电线路的波阻抗发生突变,变得不连续,从而使电压波在故障点处的能量发生改变?图1中A点为高压输电线路的接地故障点,Z1是接地故障点左侧的输电线路波阻抗,Z2是接地故障点右侧的输电线路波阻抗,u1q是高压输电线路未发生接地故障时的行波,u2q和u1f分别是发生接地故障后的折射波和反射波?本文中所采用的行波测距原理如图2所示,其中M点是检测端,从M点向高压输电线路接地故障处发射调制?2、110kV高压单芯电缆金属护套接地问题芯电缆通常用于满足当前电气工程规范的要求。
110KV电缆线路保护层接地方式及保护
110KV电缆线路保护层接地方式及保护近年来,随着我国社会主义市场经济的发展,经济规模不断地扩大,人们对用电的需求也空前的增高。
为了满足社会的需求,电网改造也加快了脚步,110kV 电缆电网投入使用,极大的解决了输电过程中受自然条件影响的而造成的电量损失等问题,但是,110kv电缆线路是单芯线缆,护层感应电压将严重影响其性能,若接地使用不当,将会造成过电压击穿电缆外层,进而形成环流,并腐蚀电缆,限制了110kVkv电缆线路的寿命,甚至威胁到人们的生命安全,若停电维修,则会造成更大的电量损失和经济财产的损失。
因此,有必要对110kv电缆线路保护层接地方式及其保护措施进行科学的分析,以尽可能减少上述现象的产生。
标签:110KV电缆线路;保护层;接地方式;保护措施0 前言随着我国经济全方位、深层次的改革,城市化进程也加快了脚步,使得原有的电网系统逐渐不能满足市场经济发展的需求,为了适应城镇化建设,110kV电缆线路的电网改造也加快了步伐,逐渐成为城市的主要输电网络,并取得明显的效果。
但是在110KV电缆运行中,如何防止电缆输电被电磁干扰以及外力破坏,采用什么样的电缆线路保护层接地和保护措施,都关系到了电缆线路的使用寿命,和输送电的质量,甚至影响着国家的经济发展,因此,分析110KV电缆线路保护层接地方式和其保护措施,保证其安全稳定运行,具有重要意义。
1 110KV电缆线路概述110KV电缆线路是一种单芯线缆,由于其具有众多优势,目前在我国城市电网中,已成为输电骨干网络。
与传统的电缆线路相比,110kVkv电缆线路的优点主要表现在以下几个方面:首先,电缆的使用寿命得到了有效的延长,在一定程度上减少了电缆的更换周期,降低了电力运营的固定成本;其次,110KV电缆线路对自然环境适应能力较强,而传统的电缆线路则不能有效的抵抗环境条件的干扰而造成电损大、输电的质量较差;再次,在做好保护层的保护后,日常的维护工作量也比传统的电缆线路小得多,减少了维护成本;最后,采用110KV 电缆线路都是高空架网,环保卫生,对城市的景观不造成影响,同时也比传统电缆线路安全性、可靠性高。
三种接地方式的区别
保护接地、工作接地、保护接零的区别?保护接地、工作接地、保护接零同时用是否更好?工作接地就是将变压器的中性点接地。
其主要作用是系统电位的稳定性,即减轻低压系统由于一相接地,高低压短接等原因所产生过电压的危险性,并能防止绝缘击穿。
保护接地是指将电气装置正常情况下不带电的金属部分与接地装置连接起来,以防止该部分在故障情况下突然带电而造成对人体的伤害。
保护接零是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来,当设备绝缘损坏碰壳时,就形成单相金属性短路,短路电流流经相线——零线回路,而不经过电源中性点接地装置,从而产生足够大的短路电流,使过流保护装置迅速动作,切断漏电设备的电源,以保障人身安全。
备注:保护接零适用于电压低于1KV且电源中性点接地的三相四线制供电电路。
而采用保护接零时要特别注意,在同一台变压器供电的低压电网中;不允许将有的设备接地、有的设备接零。
由于一般的低压系统的电源中性点一般都接地,所以用电设备的金属外壳大多采用保护接零,以确保安全。
重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。
在TN-S(三相五线制)系统中,零线是不允许重复接地的。
零线是久称,此处已经不准确,三相五线的各线为3根相线、一根中性线、一根接地保护线及pe线。
不允许重复接地是因为如果中性线重复接地,三相五线制漏电保护检测就不准确,无法起到准确的保护作用。
故,零线不允许重复接地实际上是漏电检测点后不能重复接地。
为了人身安全和电力系统工作的需要,要求电气设备采取接地措施。
平常按接地目的的不同,一般分为工作接地、保护接地和保护接零三种,如图所示。
图中的接地体是埋入地中并且直接与大地接触的导体。
浅析110kV电缆线路护层接地方式及护层保护.
浅析110kV电缆线路护层接地方式及护层保护摘要:近年来我国对城市电网进行了很大的改善,110 kV电缆线路使用越来越多,但是关于其接地方式以及护层保护也是必须要引起注意的一个问题,本文对接地方式进行了简要分析并探讨了护层保护的若干措施。
关键词:110kV;线路;保护Abstract: In recent years, the city grid greatly improved, 110 kV cable line use more and more, but on its way to the ground and layer of protection is also must pay attention of a problem, this paper analyzed and discussed the security layer of protection measures.Key Words: 110 kV; line; protection当前,我国的城镇化速度加快,中国长期以来城乡格局得以改变,这也要求电力部门对此加以重视,及时调整战略,所幸的是,国家政府以及电力公司本身都已经意识到了这个问题,针对电网的改造与升级一直没有停止,在这种情况下110 kV电缆线路开始得到了越来越多的使用。
110 kV电缆线路有很多优点,比如说设计寿命长、受外界自然条件影响小、日常维护工作量相对较小、不影响城市景观等,因此最为人们所接受。
但是其缺点同样明显,通常情况下我们所使用的110 kV电缆线路为单芯电缆,一旦接地方式不当则极易出现事故,而且在过电压的情况下护层很容易被击穿,不但造成大量的电力损耗,更容易给人民的生命财产安全带来隐患,因此加深对其研究非常有必要。
1常见护层接地方式当前多使用的电压都存在一定的使用限度,一旦超过这个限度就会出现所谓的过电压。
常见的过电压主要包括两种情况,一种是线路短路或者外源金属介入导致的感应电压,另一种是冲击电压,比如雷电所形成的过电压。
浅谈单芯电力电缆护层接地及护套损伤危害性
浅谈单芯电力电缆护层接地及护套损伤危害性摘要:单芯电缆护层一端直接接地,另一端通过护层保护接地是可采用的接地方式,而护套两端接地方式不常用,仅适用于极短电缆和小负载电缆线路。
通过护层保护器接地的电缆头接地引线须全绝缘包缠处理。
精细勘察设计优选电缆敷设路径,避免交叉施工、争取合理工期、创造有利电缆敷设环境,把握和优化电缆敷设时机、方法,强化电缆敷设之后的成品保护。
鉴于此,本文主要分析单芯电力电缆护层接地及护套损伤危害性。
关键词:单芯电力电缆;护层接地;护套损伤1、电缆护层接地方式单芯电力电缆正常运行时,金属护层出现感应电势,金属护层均会做接地处理,采用一端接地或两端接地等形式。
(1)护层一端单点直接接地时,未接地端护层将产生感应电势。
在线路发生短路或过电压情况下感应电势很大,危及设备和人员的安全,严重时可能击穿电缆主绝缘层。
采用这种护层接地方式时,需要计算不接地端可能产生的最大感应电势,确保电缆不受过高感应电势而损坏。
(2)护层中央部位单点直接接地方式,与护层单端直接接地相同,在线路未接地端也将产生感应电势。
这种接地方式相比于护层单端接地时,线路长度可以延长1倍。
(3)护层两端直接接地时,通过大地的连通,护层与大地形成环路。
由于感应电势的作用,护层中产生环流。
环流使线路不断发热,电缆运行温度升高,降低线路的载流容量。
由于两端接地,护层上产生电势降低,绝缘层和电缆外护套不易被感应过电压击穿。
由于金属护层中环流值正比于线路电流、长度,线路越长,载流量越大时,环流越大。
因此,这种护层接地方式不适合大容量长距离的单芯电缆线路。
(4)电缆护层交叉互联接地时,护层接地方式接线复杂,施工难度大,成本高,且有多种变化的接线方式,如电缆位置互换等。
每交叉互换单元的护层三相感应电势相位相差120°,相互抵消,线路每单元的感应电势几乎为0,使线路得到最大的保护。
当单芯电缆线路为km以上时,采用这种护层接地方式能满足线路的大容量、长距离要求。
浅析高压单芯电缆金属护套的接地方式经验谈
浅析高压单芯电缆金属护套的接地方式经验谈摘要:电力电缆敷设在地下,运行维护起来比较麻烦,正确使用电力电缆能够有效的降低电力工程建设投资金额,同时保证供电安全。
单芯电缆与三相三芯电缆以及四芯电缆不同,芯线与金属护套之间可以近似看做是初级绕组及次级绕组,接地方式也比较特殊,文章就高压单芯电缆的几种接地方式以及它们各自的特点进行简单的介绍。
关键词:高压单芯电缆;金属护套;接地方式高压单芯电缆应用过程中,电流通过电缆线芯时,会产生磁力线交链金属屏蔽层,线芯的两端会产生感应电压,且感应电压的大小与高压电缆的长度密切相关,当高压电缆的长度较长时,金属护套上的感应电压会不断的叠加,当叠加的数值超过一定量时,就会危害到线缆附近人员的人身安全,因此高压单芯电缆金属护套必须要采用接地保护措施,从而保证电缆运行的安全性。
一、单芯电力电缆的结构110kV交联聚乙烯绝缘皱纹铝护套电力电缆在110kV电压等级输电线路中应用十分普遍,具体结构如图所示,主要由导线线芯、导线屏蔽、交联聚乙烯绝缘层、绝缘屏蔽、半导体电阻水缓冲层、金属铝护套、铝护套防护层以及外护套几部分组成,线芯的作用是输送电能,答题屏蔽部分的主要作用是消除导体线芯表面不光滑的影响,使得电缆导体与绝缘良好解决,有效的排除气隙,尽可能避免局部放电,使得电场强度更加均匀。
交联聚乙烯绝缘层顾名思义一般使用交联聚乙烯材料制成,主要的作用是绝缘,可以将地电极与高压电极可靠的隔离开来,耐电强度很高,可以长期工作在工作电压及过电压环境之下。
绝缘屏蔽部分又被称为是外半导,与绝缘层良好接触,可以有效的避免护套与绝缘层之间发生局部放电现象。
半导体电阻水缓冲层的主要作用是在金属铝护套与绝缘屏蔽层之间起到一个缓冲阻水的作用。
金属铝护套能够保护电缆,可以承受较大的正压力,避免电缆使用过程中出现机械损伤,同时在一定程度上能够起到电磁屏蔽作用,实际的应用过程中,如果电缆绝缘因各种原因出现破损,导致电流泄露,泄露的电流会沿着屏蔽层流入到接地网之中,从而有效的保护人员安全。
浅析110kV 电缆线路保护层接地方式及保护措施
浅析110kV 电缆线路保护层接地方式及保护措施发表时间:2018-08-06T15:31:44.547Z 来源:《电力设备》2018年第12期作者:黄茜[导读] 摘要:文章首先介绍电缆线路常见护层接地方式,对电缆单相接地故障情况下的金属护层感应电压计算举例分析,提出了护层保护及限制护层过电压的相关措施。
(广东电网有限责任公司河源供电局广东河源 517000)摘要:文章首先介绍电缆线路常见护层接地方式,对电缆单相接地故障情况下的金属护层感应电压计算举例分析,提出了护层保护及限制护层过电压的相关措施。
关键词:110kV;电缆线路;保护;接地方式措施引言随着我国经济全方位、深层次的改革,城市化进程也加快了脚步,使得原有的电网系统逐渐不能满足市场经济发展的需求,为了适应城镇化建设,110kV 电缆线路的电网改造也加快了步伐,逐渐成为城市的主要输电网络,并取得明显的效果。
但是在 110kV 电缆运行中,如何防止电缆输电被电磁干扰以及外力破坏,采用什么样的电缆线路保护层接地和保护措施,都关系到了电缆线路的使用寿命,和输送电的质量,甚至影响着国家的经济发展,因此,分析 110kV 电缆线路保护层接地方式和其保护措施,保证其安全稳定运行,具有重要意义。
1 常见护层接地方式1.1 单端接地电缆的线路长度低于500m时,通常终端部分都是采取电缆金属护套来实现将其中的一端直接接地,并把另外一侧通过非线性的电阻保护器,从而完成间接接地处理,促使金属护套对地处于绝缘状态,进而防止有回路的问题产生。
1.2 交叉互联将电缆线路划分成多个大段,并且再将每一个大段,划分成均等的各个小段,在每个小段间,应当采取绝缘接头的方式,使各个小段能够连接,并且对于绝缘接头上的金属护套三相间,采用同轴电缆作为材料,同时借助接地箱连接片来做到换位连接,此外对于绝缘接头来说,应当做好接地箱的安装工作。
同时需要完成护层保护器的安装工作,对于各个大段来说,其两端对应的护套应当做到互联接地。
工作接地和保护接地的区别
工作接地和保护接地的区别保护接地:通信设备金属外壳及其他非正常带电部分的接地。
工作接地:在AC/DC电源内或配电屏内(注意是在电源内部),输出直流48V总接线排的正极接地;对于24系统,是直流24V的负极接地。
工作接地的概念不是针对直流用电通信设备的48V正极(或24的负极)的电源线连接,直流用电通信设备的48V正极(或24的负极)到电源设备的连接应该属于电源线连接的概念,不应属于接地线连接范畴。
屏蔽接地就是一种工作接地;电器外壳接零线就是保护接地;两次以上的零线接大地就是重复接地.电力系统中的"中性"概念~在电力变送和市电供用系统中,出于经济性上的考虑,常常采用3相交流的模式馈送电能。
~3个交流电的相位互隔120°,其矢量和为零。
(注意,包括电压和电流)~对市电用户,直接使用3相电并不方便。
因此拆成3个单相电送往终端用户。
~这3个交流电源的一端连接在一起,形成一个公共“点”。
(即星形接法)~这样一个点对3个相电来说,是对称中立的。
所以叫“中性点”。
~同理,若3相负载也按星形接法,也会形成一个公共点。
为避免混淆,我们叫做“负载中点”。
~由于3个独立的单相负载大小不可能一致,所以负载中点就不可能对称中立。
~为防止3个单相电源的不平衡,就要增加一条电线连接电源中性点和负载中点。
~这条线把负载中点的电位钳制在电源中性点上,并通过不平衡电流。
这就是“中性线”。
~这就是所谓“三相四线制”。
它仅用于市电系统。
~在这个供电制度中,出于系统安全的要求,其中性点是与大地连接在一起的。
所以这时的中性线也叫零(电位)线。
~而在不需要3个单相拆分供电的电力系统中(例如高压输电和三相动力),一般只在电源侧有一个中性点,哪来中性线?~这样的一个中性点,当然也应该是接地的。
但绝不是出于电路原理上的原因。
~至于远在另一端的发电设备是如何作的,可问一下电厂师傅。
以上观点没有引经据典,仅凭记忆,难免有错。
保护线和接地线的区别是什么?很多电气人都是只知其一不知其二!
保护线和接地线的区别是什么?很多电气人都是只知其一不知
其二!
保护线和接地线有什么区别?想必从事电气行业多年的设计人员都非常熟悉了,但是仍然有不少的电气设计人员对保护线和接地线的理解,还是一知半解的。
很多电气人在平常交流时候都会说保护线就是接地线,但读规范“接地”章节时有区别,接地线是奔接地装置去的,保护线是奔设备去的。
下面本文就给大家简单地聊一聊保护线和接地线的区别!看完文章,希望能给相关电气人员加深对保护线和接地线的理解。
保护线:保护线就是为了人身安全,必须对电气设备不带电的金属部分单独引一根线与地中的接地系统相连。
接地线:接地线可以是保护接地,也可以是工作接地。
不能笼统地说接地线就是保护线。
电源系统无论哪一级电压都有中性点,中性点应该是电源的平衡点,在三相负载平衡,并没有接地的情况下,中性点应该是没有电流,没有电位。
仅说我们常用的380/220低压系统,该中性点从变压器引出后,接地有TN,TT,IT 三种不同的接地方式。
TN 又分为TN-C, TN-S。
系统不同保护线可以和中性线在系统中始终合为一个,也可以从变压器处就分开来,现在通常我们的建筑中使用纷开来的,即TN-S。
因此最好保护线就按照国标提法PE线,我们都知道这就是接地,而不称接地线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

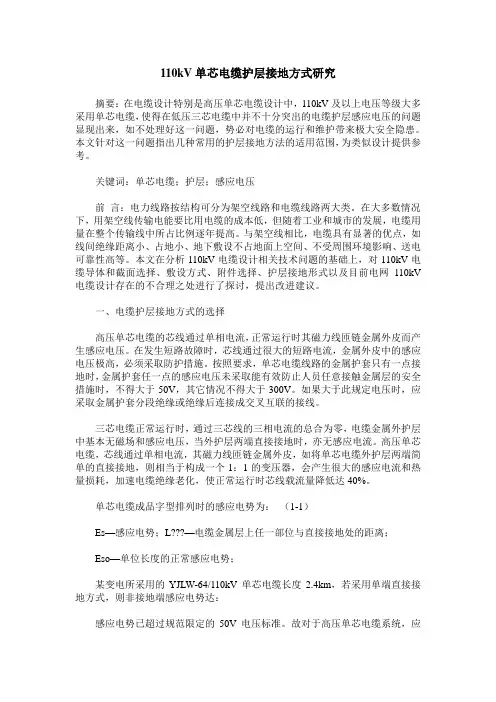

110KV单芯电缆直接接地与保护接地的区别电力安全规程规定:电气设备非带电的金属外壳都要接地,因此电缆的铝包或金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
但是当电压超过35kV时,大多数采用单芯电缆,单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层,使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比,电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%--95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。
[个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。
] 然而,当铝包或金属屏蔽层有一端不接地后,接着带来了下列问题:当雷电流或过电压波沿线芯流动时,电缆铝包或金属屏蔽层不接地端会出现很高的冲击电压;在系统发生短路时,短路电流流经线芯
时,电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压,在电缆外护层绝缘不能承受这种过电压的作用而损坏时,将导致出现多点接地,形成环流。
因此,在采用一端互联接地时,必须采取措施限制护层上的过电压,安装时应根据线路的不同情况,按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式,并同时装设护层保护器,以防止电缆护层绝缘被击穿。
据此,高压电缆线路安装时,应该按照GB50217-1994《电力工程电缆设计规程》的要求,单芯电缆线路的金属护套只有一点接地时,金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V;如采取了有效措施时,不得大于100V),并应对地绝缘。
①如果大于此规定电压时,应采取金属护套分段绝缘或绝缘后连接成交叉互联的接线。
为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压,应尽量采用交叉互联接线。
对于电缆长度不长的情况下,可采用单点接地的方式。
为保护电缆护层绝缘,在不接地的一端应加装护层保护器。
由此可见,高压电缆线路的接地方式有下列几种:
1、护层一端直接接地,另一端通过护层保护接地----可采用方式;
2、护层中点直接接地,两端屏蔽通过护层保护接地---常用方式;
3、护层交叉互联----常用方式;
4、电缆换位,金属护套交叉互联---效果最好的接地方式;
5、护套两端接地---不常用,仅适用于极短电缆和小负载电缆线路。
