自动喷水灭火系统分类及原理介绍
自动喷水灭火系统的工作原理和应用
02
自动喷水灭火系统的类 型
湿式系统
总结词
湿式系统是最常见的自动喷水灭火系统，其工作原理是利用 封闭管道中的压力水，在喷头打开时迅速喷出，将火源扑灭 。
详细描述
湿式系统由闭式喷头、管路、供水设施等组成，当火源温度 达到喷头的热敏感元件时，喷头会自动打开，管路中的水迅 速喷出，将火源扑灭。由于湿式系统反应迅速，灭火效果好 ，因此广泛应用于各类场所。
政策与法规
制定相关政策
政府应制定相关政策，鼓励和支持自动喷水灭火系统的技术创新和 应用拓展。
完善法规标准
完善自动喷水灭火系统的相关法规和标准，规范系统的设计、安装 、维护和使用等环节。
加强培训宣传
加强自动喷水灭火系统的培训和宣传工作，提高公众对灭火系统的认 知和重视程度。
THANKS
感谢观看
干式系统
总结词
干式系统的特点是管道内不充水，喷头内装有干燥剂或气体，在火灾时能够迅速 释放大量气体或水蒸气，抑制火焰燃烧。
详细描述
干式系统由干式喷头、管路、气体或水蒸气发生器等组成，当火源温度达到喷头 的热敏感元件时，气体或水蒸气发生器会迅速启动，释放大量气体或水蒸气，抑 制火焰燃烧。干式系统适用于环境温度较低的场所，如冷冻库等。
历史与发展
早期发展
早期的自动喷水灭火系统采用机械式探 测器，容易误报且可靠性不高。
应用范围扩大
自动喷水灭火系统不仅应用于商业和 民用建筑，还广泛应用于工业领域。
技术进步
随着科技的发展，采用光电、红外等 先进技术提高了探测器的准确性和可 靠性。
未来展望
未来发展方向包括提高系统的智能化 程度、降低误报率以及更加环保的灭 火剂研究。
组成
主要由喷头、管路、报警阀、水 源和控制系统等部分组成。
自动喷水灭火系统(图文并茂)
本章目录
应用范围：适用于环境温度在4°C< t <70 °C之间的场所，适用任何形式的闭式喷头，是目前用途最广泛的喷水灭火系统，但不能用于扑救遇水爆炸、加速燃烧、剧烈化学反应的物品，以及对保护对象造成严重破坏的火灾。
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.1 湿式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充水， 充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响，对环境 温度也无要求，适用于采暖期长而建筑内无采暖的场所。 缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且 要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂，投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
示 意 图
预作用自动喷水灭火系统的工作原理 注：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾 探测报警技术和自动喷水灭火系统结合起来，对保护对象起双 重保护作用。在准工作状态时该系统的系统侧管路内充有空气， 故系统具有干式系统的特点，能满足高温和严寒条件下自动喷 水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火 灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警 信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水， 在闭式喷头尚未打开前，使系统转变为湿式系统。同时水力警 铃报警，压力开关动作，启动声光警告，以显示管网内已充水。 火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷淋系统工作原理及原理图
自动喷淋灭火联动系统（整理资料）自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。
能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。
在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。
1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。
)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。
当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。
当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。
(4) 消防水泵结合器：用于给消防车提供供水口。
(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。
(6) 压力罐（未设置）：用于自动启动消防水泵。
当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
自动喷水灭火系统的构成和原理
水源及附件
水源的作用
水源及附件的维护
水源是提供灭火用水的来源，可以是 自来水、消防水池或高位水箱等。
ห้องสมุดไป่ตู้
应定期检查水源的质量和水量，确保 附件的正常运行，并对系统进行定期 的检测和维护。
附件的作用
附件包括水流指示器、压力开关、消 防水泵等，用于控制水流、监测压力 和提供水源等。
03
工作原理
感应原理
系统的历史与发展
历史
自动喷水灭火系统的雏形可追溯到 19世纪中叶，经过一个多世纪的发 展，技术不断进步，系统性能不断提 升。
发展
随着科技的发展，自动喷水灭火系统 逐渐智能化，采用更先进的探测技术 和控制方式，提高灭火效率。
02
系统构成
喷头
01
02
03
喷头的作用
喷头是自动喷水灭火系统 的核心组件，用于感应火 灾并启动喷水灭火。
04
系统分类与特点
湿式系统
总结词
湿式系统是最早的自动喷水灭火系统，也是最常用的系统之一。
详细描述
湿式系统主要由喷头、管路、水流指示器、报警阀等组成。在湿式系统中，管路充满压 力水，当火灾发生时，喷头受热破裂，管路中的水迅速释放出来形成大量水雾灭火。湿
式系统反应迅速，但不适用于温度低于0℃的环境。
预作用系统
火灾探测器报警后，系统将水送入管网，在喷头 处达到一定温度后喷水灭火。
系统联动与控制
消防控制中心
接收火灾报警信号，远 程控制喷水灭火系统启
动。
自动控制
系统自动感应火灾并启 动相应区域的喷头进行
灭火。
手动控制
通过手动操作启动或关 闭喷水灭火系统。
监控与反馈

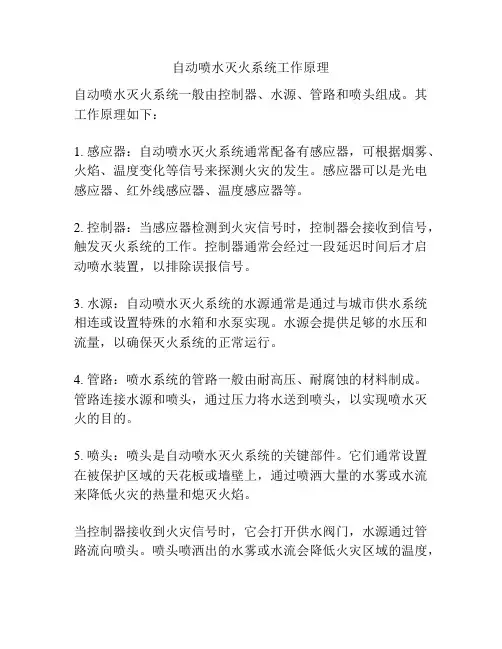

自动喷水灭火系统工作原理
自动喷水灭火系统工作原理
自动喷水灭火系统一般由控制器、水源、管路和喷头组成。
其工作原理如下：
1. 感应器：自动喷水灭火系统通常配备有感应器，可根据烟雾、火焰、温度变化等信号来探测火灾的发生。
感应器可以是光电感应器、红外线感应器、温度感应器等。
2. 控制器：当感应器检测到火灾信号时，控制器会接收到信号，触发灭火系统的工作。
控制器通常会经过一段延迟时间后才启动喷水装置，以排除误报信号。
3. 水源：自动喷水灭火系统的水源通常是通过与城市供水系统相连或设置特殊的水箱和水泵实现。
水源会提供足够的水压和流量，以确保灭火系统的正常运行。
4. 管路：喷水系统的管路一般由耐高压、耐腐蚀的材料制成。
管路连接水源和喷头，通过压力将水送到喷头，以实现喷水灭火的目的。
5. 喷头：喷头是自动喷水灭火系统的关键部件。
它们通常设置在被保护区域的天花板或墙壁上，通过喷洒大量的水雾或水流来降低火灾的热量和熄灭火焰。
当控制器接收到火灾信号时，它会打开供水阀门，水源通过管路流向喷头。
喷头喷洒出的水雾或水流会降低火灾区域的温度，
控制火势的扩散，并最终将火灭灭。
此外，喷洒的水还可将有害气体稀释，减少烟雾和有毒气体对人体的危害。
建筑物消防系统中的自动喷水灭火器
建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。
本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。
一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。
当火灾爆发时，灭火器会自动感应并启动喷水装置。
水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。
二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。
它适用于易燃易爆场所，如油库、油气回收装置等。
2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。
3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。
4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。
三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。
2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。
四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。
包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。
2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。
3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。
结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。
通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。
自动喷水灭火系统-系统的分类与组成
自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。
根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。
一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。
水雾系统可分为高压水雾系统和低压水雾系统两种。
1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。
高压水泵负责提供高压水源，通常使用工业级泵进行供水。
水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。
控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。
2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。
低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。
二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。
干粉系统可分为固定式干粉系统和便携式干粉系统两种。
1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。
干粉罐负责储存干粉剂，通常使用压力容器进行储存。
喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。
控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。
2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。
便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。
三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。
图解自动喷水灭火系统课件
精品
8
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求
（2）手动控制 将喷淋消防泵控制箱和雨淋阀的启动、停止触点直接引至 设置在消防控制室内的消防联动控制器的手动控制盘, 实现 喷淋消防泵和雨淋阀的直接手动启动、停止。
（3）联动反馈 喷淋消防泵控制箱接触器辅助接点的动作信号或干管水流开 关动作信号作为喷淋消防泵的联动反馈信号应传至消防控制 室, 并在消防联动控制器上显示。
精品
7
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求 （1）自动控制 由同一报警区域内两个及以上独立的火灾探测器或一个火 灾探测器及一个手动报警按钮的报警信号, 作为雨淋阀开启 的联动触发信号, 由消防联动控制器联动控制雨淋阀的开启, 雨淋阀的动作信号应反馈给消防控制室, 并在消防联动控制 器上显示； 雨淋阀（或其后面的湿式报警阀的压力开关）的动作信号 作为喷淋消防泵启动的联动触发信号, 由消防联动控制器联 动控制喷淋消防泵的启动。
第二 二、自动喷水灭火系统工作原理 三、自动喷水灭火系统控制技术 四、自动喷水灭火系统的使用
精品
1
一、自动喷水灭火系统分类与构成
闭式系统 ——系统分类:
1、湿式喷水灭火系统； 2、干式喷水灭火系统； 3、预作用式喷水灭火系统。
——系统构成: 开式系统
预作 用阀
手动 自动
精品
12
作业思考题:
1.简述自动喷水灭火系统的分类。 2.简述自动喷水系统通用控制要求。 3.简述预作用自动喷水系统的联动控制要求。
精品
13
自动喷水灭火系统演示试验
训 练 塔 演 示 设 备 介 绍
___
精品
14
精品
自动喷水灭火系统的组成与工作原理
VS
详细描述
管网泄漏可能是由于管道老化、安装不当 或使用过程中受到外力损坏导致的。为了 解决这个问题，需要定期对管网进行检查 和维修，及时发现并修复泄漏点，确保管 网供水正常。
误报问题
总结词
误报问题是指自动喷水灭火系统在非火灾情况下触发报警，造成不必要的恐慌和损失。
详细描述
误报问题可能是由于系统故障、环境干扰或人为因素导致的。为了解决这个问题，需要定期对系统进 行检测和调试，加强系统抗干扰能力，同时加强人员管理和培训，避免误操作和误报的发生。
检查喷头工作状态
确认喷头无堵塞、损坏，并保 持清洁状态。
检查水源和供水设施
确保水源充足，供水设施工作 正常，无泄漏现象。
检查系统报警装置
测试报警功能是否正常，确保 及时发现火情。
故障排除
识别异常情况
如发现系统有异常声响、泄漏、误报警等情 况，应立即排查原因。
排查管道故障
检查管道连接处是否紧固，阀门是否正常开 启或关闭。
报警阀还包括警报装置，如声光报警器，能够及 时向建筑物内的人员发出火灾警报。
水泵
水泵是自动喷水灭火系统的动力源，其作用是提 供水源和压力。
水泵通常安装在消防泵房内，能够将水从消防水 池或市政水源中抽出，并通过管网输送到喷头。
水泵的流量和扬程需要根据系统的需求进行选择 和设计，以确保足够的供水压力和流量。
案例三：历史建筑自动喷水灭火系统设计
总结词
特殊设计、保护文物
详细描述
针对历史建筑的特点，自动喷水灭火系统的 设计需要特别考虑。喷头和管道的布局、探 测器的选择等都需要根据建筑结构和保护要 求进行定制，以确保在灭火的同时最大程度
地保护文物。
THANKS
自动喷水灭火系统分类与工作原理
自动喷水灭火系统分类与工作原理01系统分类与组成形式分类工作状态闭式系统湿式系统准工作状态时，配水管道内充满用于启动系统的有压水的闭式系统干式系统准工作状态时，配水管道内充满用于启动系统的有压气体的闭式系统预作用系统准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统防护冷却系统（新增）由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统开式系统雨淋系统由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统02系统工作原理1.湿式系统火灾时温度上升，闭式喷头爆破喷水，水流指示器动作反馈信号至报警控制器。
同时，由于阀后压力下降，湿式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。
图1 湿式系统工作流程图图2.a 湿式报警阀伺应状态图2.b湿式报警阀工作状态2.干式系统火灾时温度上升，闭式喷头爆破，加速器动作排气，水流指示器动作反馈信号至报警控制器，同时，由于阀后压力下降，干式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。
3.预作用系统火灾时，由火灾自动报警系统自动开启雨淋报警阀，配水管道开始排气充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。
4.雨淋系统火灾时，由火灾自动报警系统或传动管自动控制开启雨淋报警阀和供水泵，向系统管网供水，开式喷头喷水。
5.水幕系统火灾时，由火灾自动报警系统联动开启雨淋报警阀组和供水泵，向系统管网和喷头供水。
03系统适用范围（自动喷水灭火系统设计规范GB 50084-2017第 4.2节）系统名称适用范围湿式系统环境温度不低于4℃且不高于70℃的场所干式系统环境温度低于4℃或高于70℃的场所预作用系统1.系统处于准工作状态时严禁误喷的场所2.系统处于准工作状态时严禁管道充水的场所3.用于替代干式系统的场所雨淋系统1.火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水有效覆盖着火区域的场所2.设置场所的净空高度超过本规范第6.1.1条的规定，且必须迅速扑救初期火灾的场所3.火灾危险等级为严重危险级II级的场所（火灾危险等级分类参见本规范附录A）水幕系统适用于局部防火分隔处，不具备直接灭火能力请大家耐心等待成绩查询通知，小编会第一时间通知大家的。
自喷系统构造及原理
湿式自动喷淋系统的优点
自动喷水灭火系统是一种能自动启动喷水灭火，并能同时发 出火警信号的灭火系统，具有工作性能稳定、适应范围广、 安全可靠、控火灭火成功率高、维护简便等优点 自动喷水灭火系统只能在早期火灾条件下启动，系统的启动 依赖于火灾自动报警系统的火灾探测器或湿式自动喷淋系统 上的闭式喷头探测早期火灾，系统启动后，应在着火保护区 内喷水灭火；如果灭火系统不能在早期火灾条件下启动，由 于火源热释放速率的增长，系统灭火将失去最佳时机。 自喷系统在发生火灾时能否正常启动显得尤为重要、那么如 何进行日常维护和保养就是关键，现在就GN50261-2005规 范中的系统维护管理和大家一起学习，希望能对以后的工作 能力有所提高，不足之处请批评指正。
工作原理框图
湿式报警阀结构图
湿式报警阀工作原理
湿式报警阀的工作原理是依靠管网系统侧水压的降 低或升高启闭阀瓣。在伺应状态下，供水压力稍有 波动时，旁路平衡管的作用使阀瓣上下水压平衡， 而阀瓣上承压面大于下承压面，阀瓣不会打开发生 误报警。当发生火灾有喷有爆破造成管网系统侧水 压下降时，供水侧和系统侧产生的压差就会将阀瓣 打开向打开的喷头连续供水灭火。 湿式报警阀报警口与延迟器之间的控制球阀伺应状 态必须保持全开并锁紧，而试报警控制球阀必须关 闭。需要进行试报警时：拆卸报警口与延迟器之间 控制球阀的锁紧装置并将其关闭。此时打开试报警 控制球阀即可进行报警试验。试验后立即将两个控 制球阀恢复至原来状态。
术语解释
1、准工作状态：自动喷水灭火系统性能及使用 条件符合有关技术要求，发生火灾时能立即动作、 喷水灭火的状态。 2、系统组件：组成自动喷水灭火系统的喷头、 报警阀组、压力开关、水流指示器、消防水泵、 稳压设备等专用产品的名称。 3、稳压泵：能是自动喷水灭火系统在准工作状 态的压力保持在设计工作压力范围内的一种专用 水泵。 4、末端试水装置：安装在系统管网或分区管网 的末段，检验系统启动、报警及联动等功能的装 置。
自动喷水灭火系统的工作原理与适用范围
自动喷水灭火系统的工作原理与适用范围自动喷水灭火系统是一种常见的灭火设备，通过使用水等灭火介质进行灭火，可以快速有效地控制和扑灭火灾。
下面将详细介绍自动喷水灭火系统的工作原理和适用范围。
一、工作原理自动喷水灭火系统的工作原理主要包括四个方面，即感应、探测、报警和喷射。
1. 感应：自动喷水灭火系统中设置有灵敏的感应器，一般采用光电、烟雾、温度和热像等感应技术。
当火灾发生时，这些感应器可以通过感应到的火灾信号，及时启动喷水灭火系统。
2. 探测：自动喷水灭火系统中的探测器可以根据火灾产生的热量、烟尘和光线等变化来检测是否发生火灾。
当探测器检测到火灾信号时，会向中控室或报警器发送信号，以便启动喷水灭火系统。
3. 报警：自动喷水灭火系统会通过声音、光线或电话等方式向人员发出火灾报警信号，提醒人员进行疏散和灭火。
同时，自动喷水灭火系统还可以与消防报警系统和消防控制室等联动，以实现更加快速和有效的灭火。
4. 喷射：当自动喷水灭火系统接收到火灾信号后，会立即开始喷射出大量的水雾或水箭，通过对火源的直接冲击和降温，将火势控制在较小的范围内，并最终将火灾扑灭。
二、适用范围自动喷水灭火系统适用于各种不同的场所和情况，可以有效预防和控制火灾，保护人员生命财产安全。
以下是自动喷水灭火系统适用的一些典型场所和情况：1. 工厂和仓库：自动喷水灭火系统可以广泛应用于工厂和仓库等大型建筑物内部，对于火灾的检测和控制有很高的灵敏度和准确性，可以及时发现和扑灭火灾，防止火灾蔓延和事故扩大。
2. 商业建筑和办公楼：自动喷水灭火系统可以应用于商业建筑和办公楼等人员密集的场所，通过对火源进行及时和有效的灭火，保护人员的生命安全，减少灾害损失。
3. 公共设施和交通运输：自动喷水灭火系统还可以用于公共设施和交通运输领域，比如地铁、机场、火车站、停车场等，可以在火灾发生时迅速控制和扑灭火灾，保障公众的安全。
4. 电力设备和通信基站：自动喷水灭火系统可以在电力设备和通信基站等重要设施中使用，及时检测和控制火灾，防止一旦火灾发生造成的严重事故。
自动喷水灭火系统的工作原理与适用范围模版（2篇）
自动喷水灭火系统的工作原理与适用范围模版1. 简介自动喷水灭火系统是一种常见的灭火设备，通过自动感应火灾并释放水流来灭火。
该系统适用于各种类型的火灾，包括建筑物、车辆和工业设施等。
其工作原理依靠感应器、管道系统和水源等组成部分。
2. 工作原理2.1感应器的作用自动喷水灭火系统的感应器是系统中最重要的部分之一。
感应器可以监测火灾的存在，并在检测到火灾时触发喷水系统。
感应器可根据不同的火灾类型进行感应，并及时发出信号以触发灭火系统，确保系统能够快速响应火灾。
2.2 管道系统的功能自动喷水灭火系统通过管道系统将水流输送到火灾现场。
管道系统由主管道和支管道组成。
主管道负责从水源输送水流，而支管道负责将水流输送到火灾现场的各个喷头。
管道系统还可以配备自动阀门，以确保水流在火灾发生时能够立即释放。
2.3 水源的选择自动喷水灭火系统需要一个可靠的水源来提供足够的水流。
水源可以是市政自来水、消防水池或其他储水设备。
系统需要根据火灾规模和所需的水流量来选择合适的水源。
3. 适用范围自动喷水灭火系统适用于各种类型的火灾，包括但不限于以下情况：3.1 建筑物火灾自动喷水灭火系统在各类建筑物中都得到广泛应用。
例如，办公楼、商场、酒店和住宅等建筑物都可以安装自动喷水灭火系统来提供火灾灭火保护。
3.2 工业设施火灾工业设施常常面临各种不同类型的火灾风险，如电气设备火灾、化学品泄漏火灾等。
自动喷水灭火系统可以根据具体需求进行设计和安装，以满足工业设施的特殊需求。
3.3 车辆火灾自动喷水灭火系统也适用于车辆火灾。
例如，地铁、火车、公交车和私家车等都可以安装自动喷水灭火系统来提供灭火保护。
3.4 特殊环境火灾自动喷水灭火系统还可以用于特殊环境下的火灾防护，例如油罐、油库和石化厂等。
对于这些有特殊火灾风险的环境，自动喷水灭火系统可以及时探测并采取灭火措施，减少火灾对环境和人员的伤害。
4. 总结自动喷水灭火系统的工作原理是通过感应器监测火灾并触发喷水系统，利用管道系统将水流输送到火灾现场来进行灭火。
自动喷水灭火系统的组成与分类
自动喷水灭火系统的组成与分类自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
一、湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。
（一）湿式系统的工作原理湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。
(二)系统的适用范围和使用要求1．适应范围湿式自动喷水灭火系统在国内外安装使用已有100多年历史了，有较丰富的设计安装和管理经验，系统的可靠性好。
在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。
2．系统特点湿式自动喷水灭火系统主要有以下一些特点：(1)结构简单，使用可靠湿式自动喷水灭火系统与其它自动喷水灭火系统比较，结构最简单，仅需湿式报警阀、喷头和必要的供水设施便可工作，系统充水后管理简单易行。
自动喷水灭火系统湿式、干式、预作用原理
精心整理自动喷水灭火系统按其保护对象可分为:洒水系统，雨淋系统，水幕系统，水喷雾系统四种类型。
其中洒水系统又可以分为湿式系统、干式系统、干湿式系统和预作用系统。
目前.我国普遍使用洒水系统中的湿式系统、干式系统、预作用系统以及雨淋系统、水幕系统。
(1)干喷水灭火系统的组成。
干式喷水灭火系统是由闭式咬头、管道系统、干式报竹闷、充气设备供水设施等组成。
(2)干式自动喷水灭火系统的特点及使用范困。
干式自动喷水灭火系统在干式报警阀前的管道内充有压力水，报普闷后的管道内充以压力气体(空气或氮气)。
由于干式自动喷水灭火系统内平时投有水.适用于环挽砚度低于4C成高于兀℃的场所。
精心整理
但因该无塔供水系统在启动过程中增加了排水和充气两个环节.廷缓了喷头出水的时间。
干式喷水灭火系统管网容积不宜超过1500L.当设有排气装钱时.不宜超过3000L.
(3)干式喷水灭火系统工作程序。
干式喷水灭火系统的工作过程是:火灾发生时。
自动喷水灭火系统工作原理及适用范围
八类自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。
自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。
开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。
①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。
自动喷水灭火系统(图文并茂)
水流指示器
检查水流指示器是否工作正常， 信号传输是否准确。
水源及供水设施
检查水池、水箱的水位是否正 常，供水管道、阀门是否完好， 无渗漏现象。
报警阀组
检查报警阀组各组件是否齐全、 完好，阀体是否渗漏，水力警 铃是否工作正常。
控制阀门及附件
检查控制阀门开闭是否灵活， 附件是否齐全、完好。
常见故障排查和维修方法分享
安装在明显位置，供人员发现火灾时手动触发报警。
声光报警器
接收报警信号后发出声光警示，提醒人员注意并采取相应措施。
联动控制实现方式探讨
消防控制室集中控制
01
通过消防控制室内的联动控制器，实现对自动喷水灭火系统、
防烟排烟系统、应急照明等设备的集中控制。
现场总线控制
02
利用现场总线技术，将各消防设备连接起来，实现设备间的信
喷头堵塞
拆下喷头进行清洗， 或更换新喷头。
管道破裂
关闭相应阀门，更换 破裂管道。
报警阀组渗漏
紧固连接处或更换密 封件，如仍不能解决， 需更换报警阀组。
水流指示器故障
检查信号传输线路是 否正常，如有问题进 行维修或更换。
控制阀门失灵
检查阀门驱动机构是 否正常，如有问题进 行维修或更换。
延长设备使用寿命建议
CHAPTER
自动喷水灭火系统重要性回顾
1 2 3
高效灭火
自动喷水灭火系统能够在火灾初期迅速启动，通 过喷洒大量水雾或泡沫有效控制火势，降低火灾 造成的损失。
广泛应用
该系统可广泛应用于各种场所，如住宅、商业建 筑、工业厂房等，为人们的生命财产安全提供有 力保障。
便捷性
自动喷水灭火系统具备自动检测和报警功能，可 及时发现火源并自动启动灭火程序，大大减轻了 人工灭火的负担。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科大立安
1、自动喷水灭火系统
1.1 自动喷水灭火系统定义、特征 1.2 自动喷水灭火系统的分类 1.3 自动喷水灭火系统的组成 1.4 各类系统的特点、原理及适用范围 1.5 喷头及控制组件 1.6 供水设施
1、自动喷水灭火系统
1.1 自动喷水灭火系统的定义、特征
本章目录
自动喷水灭火系统定义:
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1 湿式自动喷水灭火系统
本章目录
1.4.1 湿式自动喷水灭火系统 特点：采用闭式喷头的灭火系统；准工作状态下管 网中充满用于启动系统的有压水；当喷头保护范围 内发生火灾，喷头热敏元件受热达到或超过公称动 作温度时，热敏元件动作（熔化、破碎），从而喷 头开启，出水灭火，同时系统自动启动。
喷规2.1.1条
本章目录
1、自动喷水灭火系统
1.4 各类系统的特点、原理及适用范围 本章目录
1.4.1 1.4.2 1.4.3 1.4.4 1.4.5 1.4.6 1.4.7
湿式自动喷水灭火系统 干式自动喷水灭火系统 预作用自动喷水灭火系统 雨淋自动喷水灭火系统 水幕自动喷水灭火系统 水喷雾自动喷水灭火系统 自动喷水－泡沫联用灭火系统
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.2干式自动喷水灭火系统
本章目录
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.2干式自动喷头或排喷气水灭火系统工作原理
阀开启放气
火灾发生
末端试验
阀开启放气
本章目录
充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。
优点：管网中平时不充水，对建筑物装饰无影响，对环境
温度也无要求，适用于采暖期长而建筑内无采暖的场所。
缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且
要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂， 投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
1、自动喷水灭火系统 1.2 自动喷水灭火系统的分类
1.2.2 开式自动喷水灭火系统的分类
本章目录
开式自动喷水灭火系统
雨淋系统 水幕系统 水喷雾系统 自动喷水—泡沫联用系统
1、自动喷水灭火系统
1.3 自动喷水灭火系统的组成
自动喷水灭火系统一般由洒水喷头、 报警阀组、水流报警装置（水流指示 器或压力开关）等组件、以及管道、 供水设施组成。
湿式自动喷水灭火系统主要部件表
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1 湿式自动喷水灭火系统
本章目录
应用范围：适用于环境温度在4°C< t <70 °C之间的场所，适用任何形式的闭式喷头， 是目前用途最广泛的喷水灭火系统，但不 能用于扑救遇水爆炸、加速燃烧、剧烈化 学反应的物品，以及对保护对象造成严重 破坏的火灾。
喷规2.1.1条 原文
由洒水喷头、报警阀组、水流报警装置（水流指示器 或压力开关）等组件，以及管道、供水设施组成。并能在 发生火灾时喷水的自动灭火系统。
是一种在发生火灾时，能自动打开喷头喷水灭火并同 时发出火警信号的消防灭火设施。
自动喷水灭火系统特征： 系统在火灾发生后能通过各种方式自动启动，并能同时
水泵接合器 喷头正常 供 水 喷水灭火
水力警铃动作
压力开关 动作
水泵开启 供水
自动联 动启泵
水流指示 器动室示关 器动动 作作
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1湿式自动喷水灭火系统工作原理图 本章目录
火灾发生
喷头开启
高位水箱 气压罐供水
通过加压设备将水送入管网维持喷头洒水灭火一定时间（1小时）。
是当今世界上公认的最为有效的自救灭火设施，是应用 最广泛、用量最大的自动灭火系统。具有安全可靠、经济实 用、灭火成功率高等优点。
自动喷水灭火系统扑灭初期火灾的效率在97%以上。
1、自动喷水灭火系统
1.2 自动喷水灭火系统的分类
按喷头的开启形式分：
干式自动喷水灭火系统主要部件表
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.2干式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统
应用范围：适用于环境温度t<4°C 、
>70°C的场所，如低于4°C的冷冻库、寒冷 地区不采暖的房间等火灾危险性不高的场所， 以及超过70°C 的生产车间。
本章目录
自
闭式自动喷水灭火系统
动
喷
水
灭
火
系
统
开式自动喷水灭火系统
1、自动喷水灭火系统 1.2 自动喷水灭火系统的分类
1.2.1 闭式自动喷水灭火系统的分类
本章目录
闭式自动喷水灭火系统
湿式自动喷水灭火系统 干式自动喷水灭火系统 预作用自动喷水灭火系统 重复启闭预作用灭火系统 自动喷水—泡沫联用灭火系统
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1 湿式自动喷水灭火系统
本章目录
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1湿式自动喷水灭火系统工作原理图 本章目录
火灾发生
喷头开启
末端试验 阀开启
阀组试验 阀开启
高位水箱 气压罐供水
报警阀动作
直接启泵
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1 湿式自动喷水灭火系统
本章目录
湿式自动喷水灭火系统的核心 －－湿式报警阀组的结构和工作原理
演示动画
优点：具有结构简单、施工和管理维护方便、使用可靠、灭 火速度快、控火效率高，应用范围广等。
缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰和 影响建筑的使用。该系统只适用于环境温度4°C< t <70 °C 的建筑物。
报警阀动作
直接启泵
水泵接合器 喷头正常 供 水 喷水灭火
水力警铃动作
压力开关 动作
水泵开启 供水
自动联 动启泵
水流指示 器动作
报警联动 消控防制中器心报 水压控流力制指开室示关 器动动 作作
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.2干式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充水，
