电动机综合测试仪使用方法.
微电机测试仪操作规程
文件编号：
版本/次：A/0 总页数：3 文件名称：微电机测试仪操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员、工程部人员、品质部人员和产线员工。
二、仪器介绍：
1.适用于各种三极和五极的微特直流电机的多种性能参数检测。
2.输入电压：AC 220V/50HZ
3.转速检测范围：500-99999 转/分
4.电机电压范围：DC 0-30V
5.电流范围：0～4000mA
6.最大瞬间输出电流： 20A
7.工作环境温度：0-40℃
8.面板介绍
标识说明备注电源开关开启和关闭仪器
辅助检测用于调节电机电压
电机电源电机电压输出端，红色正，黑色负注意区分极性
绝缘检测用于检测电机外壳与电机内部的绝缘特性暂不使用此功能
波形输出可外接示波器观察电机的电流波形生产不使用此功能
实测转速显示当前电机的电流转速当转速超限时，此项显示将不准确转速上限显示所测电机的转速上限数值为技术要求上限+500RPM 转速下限显示所测电机的转速下限数值为技术要求下限-500RPM 实测电流显示当前电机的工作电流
电流上限显示设定的电流上限
电机电压显示设定的工作电压
功能1 设置绝缘电压和绝缘电阻不使用
功能2 小数点指示是否开启蜂鸣器报警（亮不报警）
合格指示灯检测合格时灯亮
转速超限指示灯电机转速超出设定范围时灯亮。
青岛青智仪器 8960C1 电动机专用测试仪 说明书 V2.60
8960C1 电动机专用测试仪使用说明书( Ver 2.60 )青岛青智仪器有限公司地址：青岛市崂山区山东头路58号盛和大厦1号楼五层邮编：266101技术热线：(0)139****0323网址： Http：//目录第一章 常规 (1)第二章 功能简介 (4)第三章 基本操作 (5)第四章 输入连接 (9)第五章 稳态测试 (12)第六章 波形显示 (13)第七章 谐波显示 (14)第八章 不平衡度显示 (15)第九章 电压存储 (16)第十章 启动测试 (17)第十一章 堵转测试 (18)第十二章 录波测试 (19)第十三章 参数设置 (20)第十四章 数据管理 (21)第十五章 日常维护及故障处理 (22)第十六章 技术指标 (23)第一章 常 规简 介：本章主要介绍与8960C1电动机专用测试仪（以下简称为“测试仪”）有关的许多常规方面的重要内容。
包括：• 注意事项。
• 保证及责任条件。
• 产品合格声明。
• 发货清单: 测试仪套件中应包含的物品清单。
• 联系信息。
• 安全须知： 请先阅读！感 谢：欢迎选择青智仪器有限公司的产品，在本产品使用前请详细阅读本手册，以便于正确使用。
请注意以下事项：1. 本手册的版权归青智仪器有限公司所有。
在未经本公司书面许可的情况下，严禁以任何形式复制、传递、分发和存储本手册的任何内容。
2. 青智仪器有限公司遵循持续发展的策略。
因此，青智仪器有限公司保留在不预先通知的情况下，对本手册中描述的任何产品进行修改和改进的权力。
3. 本手册的内容可能因为修改和改进而产生未经预告的变更。
如有不详之处，请参照本手册提供的信息联系。
4. 青智仪器有限公司严格实施ISO9001 质量管理体系。
本公司产品虽然在严格的品质管理过程控制下制造、出厂，但如果出现不正常事项或意外之处，请通知本公司代理商、或参照本手册提供的信息联系。
5. 在产品使用过程中出现任何不正常事项或意外之处，请参照本手册提供的信息联系。
电机测振仪的使用方法及读数
电机测振仪的使用方法及读数1. 简介电机测振仪是一种用于检测电机振动情况的仪器设备。
它可以帮助用户判断电机的运行状态，及时发现异常振动，并采取相应措施进行维修和保养，以确保电机的正常运行和延长使用寿命。
本文将介绍电机测振仪的使用方法和如何读取测得的振动数据。
2. 电机测振仪的使用方法使用电机测振仪的步骤如下：步骤1：连接传感器将传感器连接到电机上，通常会选择在电机的轴承位置进行安装。
确保传感器固定牢固，并与电机保持良好的接触。
步骤2：开启电机测振仪按照电机测振仪的使用说明，开启仪器设备。
一般来说，电机测振仪会有相应的开关按钮或触摸屏操作。
步骤3：选择测量模式选择适合的测量模式，通常包括速度测量模式和加速度测量模式。
对于不同类型的电机，可能需要选择不同的测量模式。
步骤4：设置测量参数根据实际情况，设置测量参数，包括测量的频率范围、测量时间等。
根据电机测振仪的不同型号，可以通过旋钮、按钮或触摸屏进行设置。
步骤5：开始测量在设置好测量参数后，通过启动按钮开始测量。
电机测振仪将自动采集振动数据，并进行分析。
步骤6：读取测量结果测量完成后，电机测振仪会显示出相应的结果。
读取测量结果，可以了解电机的振动情况，包括振动强度、振动频率等。
3. 读取测得的振动数据读取测得的振动数据主要包括振动幅值和振动频率。
3.1 振动幅值振动幅值是指振动的大小，通常以速度、加速度或位移来表示。
通过电机测振仪测量得到的振动幅值可以帮助用户判断电机是否存在异常振动。
如果振动幅值超过了电机的额定值或设定的阈值，说明电机运行不正常，可能需要进行维修或保养。
3.2 振动频率振动频率是指振动的频率，通常以赫兹（Hz）为单位表示。
不同频率的振动对应着不同的故障类型。
通过分析测得的振动频率，可以判断电机是否存在特定的故障，例如轴承、悬挂等部件的故障。
4. 注意事项在使用电机测振仪时，需要注意以下事项：•确保传感器安装牢固，与电机保持良好的接触；•根据实际情况选择适当的测量模式和参数；•避免在电机运行时进行测量，以免影响测量的准确性；•注意保护仪器设备，避免受到外界的冲击和损坏。

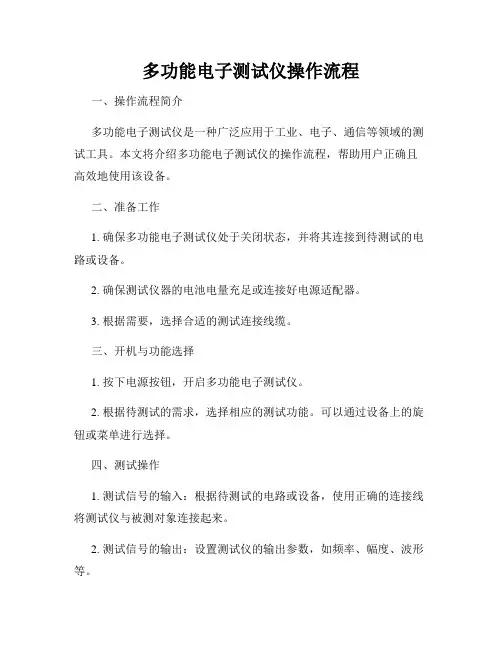

多功能电子测试仪操作流程
多功能电子测试仪操作流程一、操作流程简介多功能电子测试仪是一种广泛应用于工业、电子、通信等领域的测试工具。
本文将介绍多功能电子测试仪的操作流程，帮助用户正确且高效地使用该设备。
二、准备工作1. 确保多功能电子测试仪处于关闭状态，并将其连接到待测试的电路或设备。
2. 确保测试仪器的电池电量充足或连接好电源适配器。
3. 根据需要，选择合适的测试连接线缆。
三、开机与功能选择1. 按下电源按钮，开启多功能电子测试仪。
2. 根据待测试的需求，选择相应的测试功能。
可以通过设备上的旋钮或菜单进行选择。
四、测试操作1. 测试信号的输入：根据待测试的电路或设备，使用正确的连接线将测试仪与被测对象连接起来。
2. 测试信号的输出：设置测试仪的输出参数，如频率、幅度、波形等。
3. 测试参数的调整：根据测试仪器的要求，调整相应的测试参数，以保证准确测试。
4. 开始测试：确认连接正确后，按下测试按钮或触发测试信号输出。
5. 数据采集：测试仪器将通过传感器等方式采集待测信号的数据。
6. 数据分析：多功能电子测试仪将对采集到的数据进行处理和分析，根据不同测试功能输出相应的测试结果。
五、测试结果的判读1. 根据测试仪器显示的结果，判断被测对象的工作状态或性能。
2. 可以参考设备的说明书或相应的标准，对测试结果进行比对和分析。
六、操作注意事项1. 在操作过程中，遵循多功能电子测试仪的安全使用规范，确保自身安全。
2. 根据设备说明书，合理选择合适的测试参数和测试范围，以保证测试结果的准确性。
3. 避免操作错误，不要将测试仪器连接错误或连接到不适合的电路或设备上。
七、关机与存储1. 完成测试后，按下关机按钮，关闭多功能电子测试仪。
2. 根据需要，将测试结果保存在测试仪器的存储器中或导出至计算机等外部设备。
3. 断开测试仪与被测对象的连接，确保设备处于安全状态。
结语通过本文的操作流程介绍，相信读者可以更加熟悉多功能电子测试仪的使用方法。
微电机检测仪安全操作规程
微电机检测仪安全操作规程1. 引言微电机检测仪是一种用于检测微型电机性能的仪器设备，广泛应用于电子制造、机械加工等行业。
为确保操作人员的安全以及设备的正常运行，制定本安全操作规程。
本文档旨在指导操作人员正确、安全地使用微电机检测仪。
2. 检测仪器准备在使用微电机检测仪之前，操作人员需要进行以下准备工作：•核对仪器和附件的完整性和安全性。
•确保仪器所在环境通风良好，无明火和易燃物。
•检查电源线是否完好，是否有磨损或裸露，杜绝漏电的隐患。
3. 检测仪器操作步骤3.1 上电准备1.将微电机检测仪放置在平稳的工作台面上，并将电源线插入交流电源插座。
2.检查电源开关是否处于关闭状态。
3.检查控制面板上的电流表、电压表和功率指示灯是否正常。
3.2 检测仪器连接1.将待测微型电机正确地连接到检测仪的对应插座，确保插头与插座匹配且接触良好。
2.确保所有的连接线路牢固、无松动，防止接触不良导致的安全事故。
3.3 开启电源1.打开电源开关，观察并确保所有指示灯正常亮起。
2.检查控制面板上的电压表、电流表读数，确保电源输出稳定。
3.4 进行检测1.根据待测微型电机的技术要求，设置合适的电压和电流。
2.控制面板上的指示灯应正常工作，显示出正在检测的参数（如电流、电压）。
3.在操作过程中，操作人员应时刻保持专注，遵循操作要求，注意观察待测微型电机的工作状态。
3.5 检测结束1.检测结束后，将电源开关关闭。
2.将待测微型电机从检测仪器中拔出。
3.清理工作区域，将微电机检测仪及配件放置到指定的存放位置。
4. 安全注意事项在使用微电机检测仪过程中，操作人员需要特别注意以下事项：•检测仪器操作必须由专业人员操作，未经培训的人员禁止使用。
•操作人员应穿戴防护服装，特别是在检测高电压设备时必须佩戴绝缘手套。
•操作人员禁止在高压下操作，以免发生触电等安全事故。
•存放和搬运微电机检测仪时，必须遵循操作手册中的规定。
禁止扔掷、碰撞设备。
•定期对微电机检测仪进行维护保养，确保设备的正常使用和安全运行。

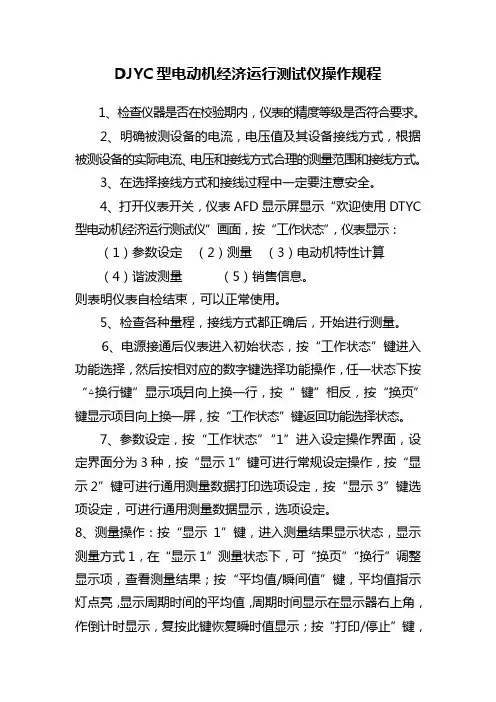

DJYC型电动机经济运行测试仪操作规程
DJYC型电动机经济运行测试仪操作规程1、检查仪器是否在校验期内，仪表的精度等级是否符合要求。
2、明确被测设备的电流，电压值及其设备接线方式，根据被测设备的实际电流、电压和接线方式合理的测量范围和接线方式。
3、在选择接线方式和接线过程中一定要注意安全。
4、打开仪表开关，仪表AFD显示屏显示“欢迎使用DTYC 型电动机经济运行测试仪”画面，按“工作状态”，仪表显示：（1）参数设定（2）测量（3）电动机特性计算（4）谐波测量（5）销售信息。
则表明仪表自检结束，可以正常使用。
5、检查各种量程，接线方式都正确后，开始进行测量。
6、电源接通后仪表进入初始状态，按“工作状态”键进入功能选择，然后按相对应的数字键选择功能操作，任一状态下按键”相反，按“换页”键显示项目向上换一屏，按“工作状态”键返回功能选择状态。
7、参数设定，按“工作状态”“1”进入设定操作界面，设定界面分为3种，按“显示1”键可进行常规设定操作，按“显示2”键可进行通用测量数据打印选项设定，按“显示3”键选项设定，可进行通用测量数据显示，选项设定。
8、测量操作：按“显示1”键，进入测量结果显示状态，显示测量方式1，在“显示1”测量状态下，可“换页”“换行”调整显示项，查看测量结果；按“平均值/瞬间值”键，平均值指示灯点亮，显示周期时间的平均值，周期时间显示在显示器右上角，作倒计时显示，复按此键恢复瞬时值显示；按“打印/停止”键，打印一组记录，并打印电动机是否经济运行！按“累计”键，累计指示灯点亮，仪表将自动进行有功电量和无功电量累计，并在定时间内自动打检测记录。
9、仪表钳式电流互感器只限于本机使用，在同型不同机号间不能互换，其他型号钳式电流互感器与本机也不能配用。
10、测试时，不用的电流互感器、电压采样夹应拔离仪表，以降低测量误差。
11、钳式电流互感器、电压采样夹、电缆插头必须与相对应指示插头对应接插，不能互换插错，否则影响测试精度。
12、电流互感器，电压采样夹插头与仪表连接后，当仪表无电压、电流采样时，仪表显示微小感应值，这些值在实际测量时不叠加，不参加测量计算。
安全综合测试仪操作规程（三篇）
安全综合测试仪操作规程安全综合测试仪是一种用于测试电气设备和线路安全性能的仪器。
它可以检测电气设备的绝缘电阻、接地电阻、功耗、泄漏电流等参数，确保设备的安全运行。
下面是安全综合测试仪的操作规程。
一、操作前准备1. 在操作前，先检查仪器是否完好，并查看仪器的检定日期和准确度等级是否符合要求。
2. 检查电气设备是否处于停电状态，确保没有电流流经。
3. 确保测试现场通风良好，无易燃、易爆物品存在。
二、操作步骤1. 将仪器连接至电气设备。
根据仪器的接线图，正确连接测试仪器和电气设备。
2. 打开仪器电源，待仪器启动完成后，选择合适的测试模式。
3. 进行绝缘电阻测试。
设置测试电压和测试时间，并按下测试键开始测试。
测试完成后，记录测试结果。
如发现绝缘电阻不达标，需进一步检查设备的绝缘状态。
4. 进行接地电阻测试。
选择正确的测试接点，并按下测试键开始测试。
测试完成后，记录测试结果。
如发现接地电阻超标，需在适当位置增加接地装置。
5. 进行功耗测试。
选择正确的测试模式，并按下测试键开始测试。
测试完成后，记录测试结果。
如发现功耗过高，需进一步检查设备的工作状态和线路连接情况。
6. 进行泄漏电流测试。
选择正确的测试模式，并按下测试键开始测试。
测试完成后，记录测试结果。
如发现泄漏电流过大，需进一步检查设备的绝缘状态和线路连接情况。
7. 完成测试后，关闭仪器电源。
三、注意事项1. 操作人员必须熟悉仪器的使用方法和相关安全规定，具备一定的电气知识和操作技能。
2. 在测试过程中，应严格按照仪器的操作流程和要求进行，不得随意更改测试参数。
3. 仪器在测试时可能产生较高的电压和电流，操作人员应佩戴绝缘手套和护目镜等个人防护装备，并注意与仪器和电气设备保持安全距离。
4. 在测试过程中，如发现仪器或电气设备有异常情况，应立即停止测试并采取相应的应急措施。
5. 测试结果应加以记录，并及时处理不合格项，确保设备的安全性能。
6. 定期对仪器进行检定和维护，确保仪器的准确度和可靠性。
综合配电测控仪操作规程(3篇)
第1篇一、概述综合配电测控仪是一种用于电力系统、工矿企业、公共设施、智能大厦等场所的电力监控、智能控制的高精度、高可靠、高性价比的智能配电仪表产品。
为确保操作人员正确、安全地使用该设备，特制定本操作规程。
二、操作前的准备1. 确认综合配电测控仪已正常通电，显示屏显示正常。
2. 根据实际需要，选择合适的测量模式和量程。
3. 熟悉仪器的操作面板，包括按键、指示灯、显示屏等。
4. 确保所有连接线缆正确连接，并检查接线是否牢固。
三、操作步骤1. 开机启动- 按下开机按钮，启动综合配电测控仪。
- 等待仪器自检完成，进入主菜单界面。
2. 选择测量参数- 使用上下键选择所需测量的参数，如电压、电流、功率、频率等。
- 确认所选参数后，按确认键进入参数设置界面。
3. 设置量程- 根据实际测量需求，选择合适的量程。
- 设置完成后，按确认键保存设置。
4. 开始测量- 确认所有设置无误后，按开始测量键。
- 测量过程中，显示屏将实时显示测量数据。
5. 数据读取- 测量完成后，按读取键查看测量结果。
- 可通过上下键切换查看不同参数的测量数据。
6. 数据传输- 如需将测量数据传输至其他设备，可通过RS485通讯接口进行。
- 确保通讯参数设置正确，包括通讯地址、波特率等。
7. 参数设置- 如需修改仪器参数，进入设置菜单。
- 使用上下键选择需要修改的参数，按确认键进入编辑界面。
- 输入新参数，按确认键保存设置。
8. 关机- 按下关机键，关闭综合配电测控仪。
- 确保所有操作完成后再关闭电源。
四、注意事项1. 操作过程中，请勿随意拆卸仪器外壳，以免损坏内部电路。
2. 严禁将仪器暴露在高温、潮湿、腐蚀性气体等恶劣环境下。
3. 遇到故障，请及时联系专业人员进行维修。
4. 使用过程中，请遵守国家相关电力安全规定。
五、维护保养1. 定期检查仪器外观，确保无损坏。
2. 清洁仪器表面，避免灰尘、油污等污染。
3. 检查连接线缆是否完好，如有损坏请及时更换。
L9901智能电力参数综合测试仪操作手册
L9901智能电力参数综合测试仪操作手册12L9901智能电力参数综合测试仪使用说明书要新占保定市力兴电子设备有限公司重要提示:1、仪器在不使用的情况下,请及时关闭电源!2、充电电池属于消耗部件,应注意维护,在使用时充电电池有效容量会随时间逐渐降低,从而使有效使用时间缩短,为了尽量提高电池寿命,请注意以下维护措施:●如果长期不使用仪器,请定期进行充电,电池应至少每月充电一次;●严禁亏电使用,亏电将严重缩短电池寿命,甚至使电池报废,当仪器欠电时,应马上关闭电源,进行充电。
避免因电池放电时间过长而导致电池失效。
3、指示灯说明:功能灯:输出过流时,功能灯亮红色并闪烁;电流输出过程中严重欠电时,功能灯亮蓝色。
充电灯:充电过程中亮红色;充电完成后亮绿色。
目录一、概述 (3)二、主要功能与特点 (3)三、主要技术指标 (4)四、面板及各键功能介绍 (4)五、变压器容量、空载、负载、零序阻抗测试及菜单操作方法 (5)六、注意事项 (21)七、售后服务 (21)八、附录 (22)一、概述:L9901智能电力参数综合测试仪,是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器。
该仪器电路设计精巧,思路独特,仪器内部采用先进的六路同步交流采样及数字信号处理技术,成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。
线电压采集引入角度,而非传统的乘固定系数,从而能够真实反映变压器试品的真实电压。
同时仪器测量引入了必要的校正(如: 电压校正、电流校正、温度校正、频率校正)。
从而使其性能优越,功能强大,体积小,重量轻,操作简单方便,数据准确可靠,可完全取代传统仪表的测试方法,可显示并记录用户关心的所有测量数据,可作为现场高精度交流指示仪表使用。
使用该仪器可大大提高工作效率,减轻劳动强度。
二、主要功能与特点:1. 容量的测量:仪器内置可充电电池,仪器本身可输出三相正弦波逆变电源,无需任何外部电源可实现配电变压器容量的测量和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。
电参数综合测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。
2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。
3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。
5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。
5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。
5.5 万一发生任何问题,请立即关闭电源。
5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。
5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。
5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。
6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。
全测仪的操作方法
全测仪的操作方法
全测仪的操作方法可以根据具体的型号和功能有所不同，以下为一般情况下的操作方法：
1. 准备工作：将全测仪放置在稳定的工作台上，并确保其连接的电源线和信号线都已正确接好。
2. 开机：打开全测仪的电源开关，并等待一段时间，直到全测仪启动完成。
3. 选择测试模式：根据实际需要，选择全测仪上的测试模式。
一般来说，全测仪的测试模式有电压测试、电流测试、电阻测试等多种选择。
4. 设置参数：根据需要，通过全测仪面板上的控制按钮或旋钮，设置测试的参数，如电流大小、电压范围、测量时间等。
5. 连接被测物体：将被测物体的电源线、信号线等正确连接到全测仪的测试端口上。
注意确保连接的准确性和稳定性。
6. 开始测量：确认所有的设置和连接都已经准备就绪后，点击全测仪面板上的开始测试按钮，或者按下全测仪上的启动/暂停按钮，开始进行测量。
7. 观测结果：全测仪将会实时显示被测物体的电流、电压、电阻等测试结果。
可以通过观察全测仪的数字显示屏或指示灯来获取这些结果。
8. 结束测量：当需要结束测量时，可以点击全测仪面板上的停止测试按钮，或者按下全测仪上的停止/复位按钮，停止全测仪的工作。
9. 关机：在使用完全测仪后，关闭电源开关，断开电源线和信号线的连接，将全测仪放置在干燥通风的地方。
需要注意的是，具体操作方法还可能受到全测仪的品牌、型号、功能等因素的影响，因此在使用全测仪之前，建议仔细阅读全测仪的说明书，并按照说明书提供的操作步骤进行操作。
GC2020电机定子综合测试仪使用说明书
GC2020电机定子综合测试仪V4.1使用说明书天津市升阳电子科技有限公司目录序言 (3)关于安全的注意事项 (3)测试准备 (4)运行维护保养 (4)仪器对工作环境的要求 (5)一、概述 (6)1.1引言 (6)1.2主要技术指标 (7)1.3仪器面板 (8)1.4操作系统界面 (10)二、工作原理 (18)2.1匝间试验及数据采集 (18)2.2线圈绕组质量检查判断方法 (19)2.2.1波形面积比较 (19)2.2.2 波形差面积比较 (19)2.3电机工频耐压测试 (20)2.4测试结果报告 (20)2.5直流电阻测量 (20)2.6绝缘电阻测量 (21)三、电机测试 (21)3.1仪器接通电源 (21)3.2连接导线结构 (21)3.3 仪器与电机连接 (21)3.4意外排除 (22)3.5测试数据设置 (22)3.6启动测试 (22)四、维护保养 (22)五、故障排除 (23)序言感谢使用GC2020 匝间耐压测试系统，本系统是为电机定子的测试开发的新一代电机自动测试系统，该系统采用微机技术，自动测量半成品电动机的直流电阻及电阻平衡度、绝缘电阻、匝间短路试验和工频耐压试验。
其中，匝间试验和耐压试验自动判断合格区，不合格自动报警。
一次接线自动完成4项测试，或分项单独自动完成其中一项测试。
测试速度快、准确度高，能极大地提高检测效率，实为电机生产厂家的必备测试设备 。
此说明书记载了GC2020 匝间耐压测试系统的产品规格，使用方法，维护保养，故障排除的基本方法，请充分理解本说明书，正确使用本产品。
关于安全的注意事项安装，运行，维护检查前，务必充分阅读使用说明书，正确使用，请充分熟悉掌握所有的知识，安全情报注意事项，本使用说明书将安全注意事项的等级分为 【危险】【注意】错误使用时，会引起危险情况，可能会导致人身伤亡错误使用时，会引起危险情况，可能导致人身轻度或中度的伤害和设备损害测试准备危险仪器的操作应由电器专业人员进行仪器的接地端应该连接接地良好的接地极，接地电阻不能大于4欧姆注意请确认仪器的供电电源是否为220伏并且有可靠的接地线连接地线时用一根50mm至70mm宽，1至2米长的角铁打入地下，地线与此角铁相连，为确保仪器正常工作及人身安全仪器工作前，仔细检查电源线以及测试连接导线有无破损情况运行维护保养危险仪器工作时，内部有高压产生，请勿打开机门测试过程中，测试导线以及电机带有高压，请勿触碰接线夹子以及被测电机更换测试电机拆卸测试导线工作，务必在面板高压指示灯熄灭状态下进行仪器检修维护时，务必切断电源操作，并由专业人员进行仪器对工作环境的要求一、概述1.1引言匝间耐用测试系统可高效的、非破坏性的对三相电机绕组进行匝间特性、耐用特性的电气试验。
电动自行车电气综合测试仪使用说明
电动自行车电气综合测试仪使用说明本仪器专门为测量试验普通电动自行车电气性能设计的。
LD2为改良型。
1．作为模拟负载试验充电器。
2．0~45V可调DC电源。
3．测量充电器的正常、终止充电电压电流。
4．测量控制器的正常、欠压保护、过流保护电压电流。
5．测量蓄电池恒流放电时间〔容量〕。
6．试验转把。
仪器面板如下：面板说明：K1：设置参数时的增加键，测量过流时可以显示历史最大电流并去除K2：设置参数时的减少键。
K3：进入设置状态，改变设置项目〔翻菜单〕。
K4：设置时保存数据，退出设置状态。
测量时关闭所有的测量项目。
K5：蓄电池放电计时开场。
K6：模拟负载恒流源翻开。
K7：可调电源翻开。
K8：试验转把关闭可调电源。
K9：电源开关。
左边接线端子为测量充电器用的模拟负载，右边大的接线端子为测量控制器用的可调电源，右边小的接线端子为测量转把的电源和输入端。
左边调节旋钮为调节模拟负载电流用，右边为调节可调电源用。
显示屏:DISP1显示模拟负载电压。
DISP2显示模拟负载电流或放电时间。
DISP3显示可调电源电压或转把电压。
DISP4显示可调电源电流。
仪器参数：1．电源：交流220V〔190~230V〕，功耗25~1200W。
2．电压测量精度：<1%.3．充电器的模拟可调负载：44V时输入电流0.1~5A，最小电阻5欧姆，测量电压5~50V。
4.控制器的模拟可调电源：输出电压5~45V，额定电流6A，短时间〔<30秒〕过流试验电流15A。
5．蓄电池放电计时单位为秒。
测量精度：0.1%。
6．转把电源为5V。
测量电压X围为0~5V, 测量精度：1%。
操作：1．开机不要连接任何接线端子，2个调节旋钮都逆时针旋到底，然后插上交流电源插头，翻开电源开关，正常时电源开关指示灯亮，显示屏自检。
4个显示屏显示X。
##即为正常。
2．测量充电器：连接充电器于左边接线端子〔注意+/-极性不能接错〕，按K6使DISP2的电流指示灯亮，反复调节左边的电位器，充电器的电流和电压显示于DISP1和DISP2。
安规综合测试仪使用说明
安规综合测试仪使用说明使用方法：1.确保测试仪和被测设备处于关闭状态，将被测设备的电源线插入测试仪的电源插座中。
2.将被测设备的其他连接线（如信号线、数据线等）插入测试仪的相应接口中。
3.打开测试仪的电源开关，并设置需要测试的参数，如电压、电流、时间等。
4.根据被测设备的电压需求，选择测试仪的电压调节功能，确保被测设备在正常工作电压下进行测试。
5.进行绝缘电阻测试时，将测试仪的线电缆连接到被测设备的绝缘表面，并按下测试按钮，测试仪会自动进行绝缘电阻测试。
6.进行接地电阻测试时，将测试仪的接地线电缆连接到被测设备的接地端，按下测试按钮，测试仪会自动进行接地电阻测试。
7.进行漏电流测试时，将被测设备的电源线插入测试仪的漏电流插座中，按下测试按钮，测试仪会自动进行漏电流测试。
8.进行耐压测试时，将被测设备的电源线插入测试仪的电源插座中，并按下测试按钮，测试仪会自动进行耐压测试。
注意事项：1.在进行测试前，请查阅被测设备的使用说明书，并了解所需测试的参数范围和要求。
2.在进行测试之前，确保测试仪器和被测设备都处于关闭状态，以避免产生任何伤害或损坏。
3.在进行绝缘电阻测试和接地电阻测试时，确保测试仪的线电缆连接牢固，并保持测试接点清洁，以保证测试结果的准确性。
4.在进行漏电流测试时，确保被测设备的电源线插入测试仪的漏电流插座中，并保持测试接点干燥，以保证测试结果的准确性。
5.在进行耐压测试时，确保被测设备的电源线插入测试仪的电源插座中，并保持测试接点干燥和清洁，以避免发生电击或漏电事故。
6.定期检查测试仪的电源线、线缆和插头是否损坏，并确保电源和接地系统正常工作，以确保安全测试的准确性和可靠性。
总结：安规综合测试仪是一种用于测试电器产品的合规性和安全性的重要设备，它可以进行综合的电气安全测试。
通过正确地使用安规综合测试仪，可以确保被测设备符合相关的电气安全标准，并保障使用者的人身安全。
在使用过程中，一定要严格按照使用说明进行操作，并注意测试仪、被测设备和使用环境的安全问题。
综合测试机操作指引
YH—101型综合测试仪操作规程1.确定仪器可靠接地，将电源插头插入带有接地线的插座中，接通气源。
2.将待测产品类型对应之测试模具装入测试座内。
3.打开电源开关（POWER）键，检查仪器是否通电。
4.根据待测产品型号，选择正确之参数，2芯或3芯，3芯或4芯，有无极性。
5.按下高压启动开关，然后慢慢调节“高压调节”旋钮使内、外高压表的表针指到所需要的电压位置上。
6.根据产品电线长度调节合适的漏电流。
7.将产品插入测试座内，调节“长度调节按钮”使%表内红灯亮为止。
8.将“顶出/打印”开关置于快速顶出（MARKING）位置，将温度旋钮调到所需要位置（需要时设定）。
9.用标准不良品样品作功能测试，检测仪器是否正常，如不正常，必须立即停止作业，报告当班组长联络维修，并且隔离前一个点检周期内测试过的产品，等待重新测试；如仪器正常，可正式进行检测。
10.将待检品插入测试座内，根据产品极性对准测试座，按综合测试典型工艺要求依次进行点击，如测试合格，产品被自动顶出；如测试不合格，仪器将自动锁模，产品无法取出，必须按下复位键，才能将产品取出，电测员必须立即标记清楚，放入不合格品箱中（不良品必须经多次测试检验）。
11.注意事项：a.综合测试仪应放置在绝缘工作台上，操作时注意安全。
b.测试中不得切换功能选择开关、高压预调开关等各类功能开关。
c.任何的测试不合格产品都将导致迅速合模，应切实避免夹伤手指。
d.箱体外壳一定要通过有接地极的电源插座良好接地，否则会有电击危险，而且影响测试精度。
e.产品测试中不要接触线材的导体部位，以防止被高压击伤。
f.下班后，关闭电源开关，切断电源，并做好仪器及周围的清洁卫生工作。
12.漏电流按电线长度设定，如下表：编制：审核：批准：YH—102型综合测试仪操作规程1.确定仪器可靠接地，将电源插头插入带有接地线的插座中，接通气源2.打开电源开关（POWER）键，检查机器是否通电。
3.根据所需测试产品之电线规格、插头形式设定合适之参数。
电动机综合测试仪使用方法
