段码LCD液晶屏驱动方法
段码LCD液晶屏驱动方法

段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD液晶屏是怎么驱动的呢?下面我们就来简单了解一下:首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。
大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。
与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。
但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0【2】,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。
LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。
下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。
但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。
这三个参数非常重要,必须都要满足。
第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于 LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输出该驱动信号,就能完成 LCD 的驱动。
mcu 驱动 lcd段码屏显示原理

mcu 驱动 lcd段码屏显示原理驱动LCD段码屏的原理是通过控制每个LCD的段码来实现显示不同的图形、字母和数字。
下面是相关参考内容:1. LCD段码屏的结构:LCD段码屏是由多个LCD组成的,每个LCD由一片液晶做成,外接一个透明的电极。
液晶在不同电压下会改变其透光性,从而实现显示效果。
每个LCD被分成多个小段,每个小段对应一个段码。
2. 驱动过程:驱动LCD段码屏需要通过电压源和驱动电路来控制电压的大小,从而改变液晶的透光性。
首先,通过驱动电路产生适当的电压信号,并将其应用到LCD的电极上。
这些电压信号会改变液晶的透光性,使得电流通过液晶。
这些电流的大小和方向会决定液晶的透光性和显示效果。
3. 控制LCD段码:为了显示不同的图形、字母和数字,需要控制不同的LCD段码。
这可以通过数据线和控制线实现。
控制线主要用于选择要控制的LCD,而数据线用于传输对应段码的数据。
具体实现时,每个LCD都有一个引脚用于接收数据线的信号,通过控制线来选择要显示的LCD,然后将对应的段码数据传输到该LCD的引脚上。
4. 数据存储:为了控制LCD的段码,需要存储要显示的图形、字母和数字的段码数据。
这些数据通常存储在内存中,可以通过编程来指定不同的段码数据。
在驱动过程中,将存储的段码数据传输到LCD段码屏上,从而实现显示效果。
5. 硬件驱动:硬件驱动是指通过外部器件来控制LCD段码屏的显示效果。
这些器件可能包括微控制器、驱动芯片、逻辑电路等。
由于LCD段码屏的显示效果是由电压信号控制的,因此需要使用适当的驱动器件来产生和传输正确的电压信号。
总结:驱动LCD段码屏的原理是通过控制每个LCD的段码和适当的电压信号,来实现不同的图形、字母和数字的显示。
通过编程和硬件驱动来控制显示效果,并通过数据存储来存储要显示的数据。
这种驱动方式广泛应用于各种LCD显示屏中,如数字仪表、计算器、手机屏幕等。
笔段式液晶驱动方法

LED数码管的驱动是比较简单也容易理解的,多位数码管一般是LED阵列的形式,每个数字使用一个公共端,不同数字的对应同笔段使用一个控制端;驱动采用分时扫描没个数字位,动态显示。
但是LED比较费电,我想做一个用电池供电的钟,用发光管电池就撑不了多久了。
于是我考虑用液晶。
在这边的电子市场我买到一个4位笔段式液晶屏,4个数字最中间有冒号,边上还有几个箭头符号,一共有15个引脚,正合适用AVR来驱动做一个钟。
笔段式LCD屏的结构与LED数码管很相似,但是由于是液晶,工作机理上不同,驱动方式也有很大差异:(1) LED有正负之分,液晶笔划没有。
(2) LED在直流电压下工作,液晶需要交流电压,防止电解效应。
(3) LED需要电流提供发光的能量,液晶笔划显示状态下电流非常微弱。
(4) LED对微小电流不反应,液晶则很敏感。
不难看出,用LED的驱动方式来对待LCD屏是行不通的。
我在买回来测试这块屏之前没有意识到,于是走了不少的弯路。
与LED驱动不同的是需要给每个笔划加上一个交流电压。
一般用30-60Hz的方波就可以了,频率再低显示会有所波动,频率高了功耗也会增加,因为LCD对电路呈现容性。
而且,正负电压都可以“点亮”液晶。
好在AVR的I/O口可以三态输出,也就是除了高/低电平,还可以呈现高阻抗,相当于断开连接。
于是我想到了这样的办法:不需要显示的那一组笔划对应的公共端悬空(I/O口选择三态),那么就不会加上电压了。
照这个思路,我的实验电路焊好,出来的显示却是一团糟:笔划都黑了看不清。
我这才考虑到液晶本身的问题:阻抗高,而且有电容,是不可一边悬空的!这个道理也许跟CMOS输入端差不多。
查找了一些关于液晶的资料,大致知道LCD屏不是那么简单的,驱动方式通常是1/N, 也就是电压不止高低两档。
可是单片机I/O没有那么多输出状态可以选择。
1/2 Bias驱动不显示的液晶笔划两端电压相等,显示的不等。
这样一个要求在扫描方式下不能满足,于是改为电压等级不同。
如何使用普通IO口驱动LCD 单片机直接驱动 LCD 段码液晶 低成本 宁波北仑恒晶电子科技有限公司

如何使用普通I/O口驱动LCD一些特定环境,为了节省成本,又保证其性能。
在控制I/O口需求较少,但芯片本身的I/O口又较多的情况下,客户往往希望用普通I/O口驱动LCD显示,所以下面简单介绍一下,以供参考。
1、LCD简介:目前,市面主流LCD(液晶显示器)分成以下几大类:TN(扭曲阵列型)、STN(超扭曲阵列型)、DSTN(双层超扭曲阵列)、HPA(高性能定址或快速DSTN)、TFT(薄膜场效应晶体管)等。
由于成本因素,目前大多数采用的是TN型单色液晶显示器,它的原理是把液晶灌入两个列有细槽的平面之间。
这两个平面上的槽互相垂直(相交成90°),也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90°扭转的状态。
由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90°。
当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。
LCD正是由这样两个相互垂直的极化滤光器构成的,所以在正常情况下应该阻断所有试图穿透的光线。
但是,由于两个滤光器之间充满了扭曲液晶,所以在光线穿出第一个滤光器后,会被液晶分子扭转90°,最后从第二个滤光器中穿出。
另一方面,若为液晶加一个电压,分子又会重新排列并完全平行,使光线不再扭转,所以正好被第二个滤光器挡住。
总之,加电将光线阻断,不加电则使光线射出。
LCD模型可以把其看成一个电容器,一个电极连接着公共极板,另一个连接着字符段。
LCD受电压的均方根值控制,当施加在LCD上的电压为零时,LCD呈透明状态。
当施加在字符段与公共极的电压大于LCD的阀值电压,则该字符段就显示出来。
如果用直流驱动LCD,将会引起显示单元永久性的损坏。
为了防止不可逆转的电化学反应使LCD损坏,加在所有字符段上的电压必须周期性翻转极性,以使加在字符段上的平均电压为0。
2、I/O口直接驱动LCD的实现方法下面介绍多路复用显示驱动方法。
段码液晶显示屏采用静态驱动方式。所谓静态驱动,是指在所显示的

段码液晶显示屏的驱动方式简述北京中显电子有限公司段码液晶显示屏采用静态驱动方式。
所谓静态驱动,是指在所显示的像素电极和共用电极上,同时连续地施加驱动电压,直到显示时间结束。
由于在显示时间内驱动电压一直保持,故称做静态驱动。
下面以最常用的笔段式TN液晶显示屏为例进行说明。
笔段式TN液晶显示屏是通过段形显示像素实现显示的。
段形显示像素是指显示像素为一个长棒形,也称笔段形。
在数字显示时,常采用七段电极结构,即每位数由一个“8”字形公共电极和构成“8”字图案的七个段形电极组成,分别设置在两块基板上,如图1所示。
图1七段笔段式液晶显示屏的电极排列图每个笔段的驱动电压为AC 3~5V,频率有32Hz、167Hz、200Hz 几种,工作时在背电极(COM)上持续加上占空比为1/2的连续方波,在要显示的笔段上施加一个与背电极上的电压波形相位相反、幅值相等、频率相同的连续方波,则在被显示笔段上加有正、负交替的两倍于方波幅值的电压,它应大于液晶显示器件的阈值电压14h;而在不需要显示的笔段上施加一个与背电极上的电压波形相位相同、幅值相等、频率相同的波形,则该笔段上不能形成电场,当然也就不能显示。
图2所示是一个笔段电极的液晶显示屏驱动电路原理和波形图。
图2 一个笔段电极的液晶显示屏驱动电路原理和波形图图2(a)是一个异或门电路。
输入端A是由振荡电路产生的方波振荡脉冲勺并且直接与液晶显示屏的COM端连接。
输入端B可接入高、低(ON/OFF)电平,用于控制电极的亮与灭。
异或门的输出端C接液晶显示屏的笔段端前电极(a、b、c、d、e、f或g端)。
从图2(b)所示的异或门真值表中可以得到液晶显示屏(LCD)两端的交流驱动波形,如图2(c)所示。
可见,当字段上两个电极的电压相位相同时,两电极之间的电位差为零,该字段不显示;当此字段上两个电极的电压相位相反时,两电极之间的电位差为两倍幅值的方波电压,该字段呈现黑色。
液晶显示屏的驱动与LED的驱动有很大的不同。
lcd 段码屏驱动原理

lcd 段码屏驱动原理一、概述段码屏是一种常见的数字显示装置,它通过组合不同的线段来显示各种数字、字母和符号。
在 lcd (Liquid Crystal Display) 段码屏中,液晶是用于显示的关键部分。
本文将深入探讨 lcd 段码屏的驱动原理,包括液晶显示原理、驱动电路和驱动方式等内容。
二、液晶显示原理液晶是一种特殊的材料,它具有介于液体和固体之间的特性。
液晶分为向列型和向行型。
在液晶显示器中,通常采用的是向列型液晶。
三、lcd 段码屏的驱动电路lcd 段码屏是通过将液晶显示单元按照一定规律连接起来的电路板。
常见的 lcd 段码屏是由 7 段或 14 段的线段组成的。
3.1 驱动电压lcd 段码屏的驱动电压通常为 5V 或 3.3V。
根据具体的型号和要求,驱动电压可能有所差别。
3.2 驱动芯片lcd 段码屏的驱动芯片主要负责控制液晶的显示方式、段选、位选和驱动方式等。
常见的驱动芯片有 HD44780、ST7920 等。
3.3 驱动引脚lcd 段码屏的驱动引脚通常包括 VCC、GND、V0、RS、R/W、E、D0-D7 等。
其中,VCC 和 GND 是供电引脚,V0 是液晶的对比度调节引脚,RS 用于选择命令或数据的传输方向,R/W 是读/写控制脚,E 是使能控制引脚,D0-D7 是数据引脚。
四、lcd 段码屏的驱动方式lcd 段码屏的驱动方式通常分为并行方式和串行方式。
4.1 并行方式并行方式是通过同时传输多个位和段的数据,将数据直接传输到液晶显示单元中。
并行方式的优点是速度快,但需要占用较多的引脚。
4.2 串行方式串行方式是通过逐位传输数据,减少了引脚的使用。
串行方式的优点是占用较少的引脚,但传输速度相对较慢。
五、lcd 段码屏的驱动流程lcd 段码屏的驱动流程主要包括初始化、命令传输和数据传输等步骤。
5.1 初始化初始化是设置 lcd 段码屏的初始状态,包括液晶显示模式、显示方式、光标位置等。
实验五 笔段型LCD的静态驱动

实验五笔段型LCD的静态驱动一、实验目的1.掌握LCD的显示原理;2.掌握单片机驱动笔段型LCD的方法;3.掌握笔段型LCD的静态驱动技术4.理解笔段型LCD静态驱动波形对像素点灰度的影响。
二、实验仪器用具笔段式LCD显示模块EDS801A,单片机开发板,电脑三、实验原理液晶显示器是常用的一种被动发光型显示器件,以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用如图5-1。
显示原理是液晶面板上下两面的导电玻璃上有电极;段电极与背电极呈正交带状分布,液晶位于正交的带状电极间。
有电场的地方液晶透光;无电场不透光;液晶面板底部背光电源。
液晶显示像素可以分为段形和点矩阵两大类,段形显示的电极连接可分为静态驱动连接和动态驱动连接。
静态驱动电极的每个显示段都单独引出。
所有各位显示的段全都公用一个背电极如图5-2所示。
图5-1 液晶显示模块图5-2 静态驱动连接静态驱动法是获得最佳显示质量的最基本的方法,静态驱动法的电路实现见图5-3(b)。
振荡器的脉冲信号经分频后直接施加在液晶显示器件的背电极BP上,而段电极的脉冲信号是由显示选择信号A与时序脉冲通过逻辑异或合成产生,异或逻辑的真值表如表5-1所示。
当某位显示像素被显示选择时,A=1,该显示像素上两电极的脉冲电压相位相差180°,在显示像素上产生2V 的电压脉冲序列,使该显示像素呈现显示特性;当某位显示像素为非显示选择时,A=0,该显示像素上两电极的脉冲电压相位相等,在显示像素上合成电压脉冲为0V ,从而实现显示效果。
这就是静态驱动法,驱动波形如图5-3(C )。
为了提高显示的对比度,适当地调整脉冲的电压即可。
图5-3 静态驱动法原理本次实验所用液晶显示模块为大连东显EDS801A ,实物图如图5-4,图5-5为引脚图及结构图,液晶必须采用交流驱动方式。
当液晶显示器的字符笔划电极与背电极(BP )呈等电位时,液晶不显示(消隐);当二者存在电位差时,液晶方可显示。
lcd段码屏驱动原理

lcd段码屏驱动原理
LCD段码屏是一种常见的数字显示设备,它的驱动原理主要涉及到显示控制芯片和显示模块两个方面。
1. 显示控制芯片
LCD段码屏的显示控制芯片通常采用CMOS技术制造,它可以通过内部的控制逻辑和存储器,控制LCD每一段的电压信号,从而实现数字图像的显示。
常见的LCD控制芯片有HD44780、KS0108、KS0066等,其中HD44780是一种具有广泛应用的标准控制芯片。
2. 显示模块
LCD段码屏的显示模块由多个LCD段组成,每个LCD段由数根独立的导电柱和两根金属屏蔽板组成,通过在导电柱和金属屏蔽板之间加电压差,实现液晶分子的定向排列,进而改变透射光的相位差,实现数字图像的显示。
在不同的电压条件下,液晶分子的定向状态也不同,对应不同的显示状态。
因此,通过控制每一段的电压信号,就可以实现数字图像的显示。
总结:
LCD段码屏的驱动原理主要包括显示控制芯片和显示模块两个方面。
通过控制每一段的电压信号,就可以实现数字图像的显示。
海量的应用场景,让段码屏成为了数字显示的中坚力量。
段式lcd驱动原理

段式lcd驱动原理
段式LCD驱动原理是一种常用于数字显示的技术。
它基于液
晶材料的光学特性,通过控制电场来改变液晶的透光性,从而实现对图像的显示。
段式LCD是由多个独立的液晶单元构成的,每个单元对应一
个数字或字符的显示。
每个液晶单元由液晶材料和两个透明电极组成。
液晶材料具有向旋转光线的能力,其分子的布局会受到电场的影响而发生变化。
段式LCD驱动的核心部件是驱动电路。
驱动电路通过电压信
号来控制液晶单元的透光性,从而实现对图像的显示。
驱动电路通常由段选和位选两部分组成。
段选部分用于控制每个液晶单元是否透光,即显示数字的每一段是否显示。
通常采用多路复用技术,将段选信号与段选引脚上的控制信号相连接。
当控制信号为高电平时,液晶单元透光;当控制信号为低电平时,液晶单元不透光。
通过控制每个液晶单元的段选信号,可以实现数字的显示。
位选部分用于控制显示的数字或字符是哪一位。
通常采用译码器和多路选择器的组合,将位选信号与位选引脚上的控制信号相连接。
译码器通过对位选信号的解码,确定要显示的数字或字符对应的位选引脚。
多路选择器根据位选引脚上的控制信号,将对应的数字或字符信号传送给液晶单元。
通过控制位选信号,可以切换显示的数字或字符。
总的来说,段式LCD驱动是通过控制液晶单元的透光性来实现对数字或字符的显示。
通过段选和位选信号的控制,可以实现数字或字符的切换和显示。
这种驱动原理简单、可靠,并且适用于各种数字显示应用。
段式液晶驱动

【1021-2】用SH79F32驱动静态段式液晶显示器引言如今,液晶显示器在各种产品中得到了极其广泛的应用,其身影已遍及各行各业以及社会生活的各个角落。
其中,段式液晶更是工控产品和部分小家电或消费类产品开发中经常用到的器件。
随着技术的进步,各种驱动芯片的出现和发展也使液晶的使用变得轻松、快捷,而且越来越多的IC厂商顺应市场的需求和趋势,将驱动集成到各种单片机中,更加简化了开发人员的设计工作。
本文将试着探讨如何应用SH79F32集成的LCD驱动器,驱动各种段式液晶显示器,使其适应尽可能多的应用场合,并以静态驱动型的段式液晶EDS815为例,演示如何使用其液晶驱动功能。
作此拙文,不当之处,还望各位批评指正。
79F的液晶驱动特性SH79F32的LCD驱动器包含一个控制器,一个电压发生器,一个占空比发生器,及4/5/6个COM驱动管脚和32/31/30个SEG驱动管脚。
驱动器可编程为三种驱动模式:1/4占空比和1/3偏置电压(4×32),1/5占空比和1/3偏置电压(5×31),1/6占空比和1/3偏置电压(6×30)。
另外,它还提供两种工作模式:电容型和SLP型(即低功耗模式)。
SH79F32内建一个稳压源可以给LCD供电,如果单片机的电源超过,内部稳压源会产生稳定电压给驱动器提供电源;如果电源电压低于,内部稳压源输出低于,一般的3V液晶将不能显示在最佳状态(一些低压型的液晶除外)。
根据技术规格书的描述,当电源VDD=~时,应该在代码选项中打开LCD稳压源,同时VP3引脚要接一个电容(47μF)到电源地;当<VDD<时(是单片机的额定最低工作电压),则可以在代码选项中关闭LCD稳压源,VP3则要改为与VDD短接,且不需要上面提到的47μF电容。
(注:芯片手册第部分的表格第4行第2列指出,代码选项的OP_LVREN/OP_LVRLE为1/0时,当VDD>时为开,此时LCD驱动电压是,VDD<时为关,此时LCD驱动电压是VDD,似乎是说当如此设置时,LCD电源会根据实际电压自动进行切换,如果是这样,那么这个选项配置还分出那四种情况就没有意义了,因为能自动切换了还需要烧写配置吗,但如果不是这样,那么明明最后一列注着应用场合“VDD<”了,这里第二列这么写是什么意思呢这其中的含义,我始终没想通。
lcd 段码屏驱动原理

lcd 段码屏驱动原理LCD(Liquid Crystal Display)段码屏是一种广泛应用于电子产品中的显示屏技术。
它由液晶材料、电极、电源和控制电路等组成,能够根据输入信号显示出数字、字母、符号等信息。
本文将从原理、驱动方式和应用三个方面介绍LCD段码屏的工作原理。
一、原理LCD段码屏的工作原理基于液晶材料的特性。
液晶是一种介于液体和晶体之间的物质,具有双折射性质。
当液晶材料处于电场作用下,其分子会发生排列变化,从而改变光的透过性。
LCD段码屏利用这一特性,通过控制电场的大小和方向,实现对光的控制和显示效果的变化。
二、驱动方式LCD段码屏主要有静态驱动和动态驱动两种方式。
1. 静态驱动:静态驱动方式是将每个像素点的电压保持不变,不进行刷新。
在这种驱动方式下,需要使用大量的导线和控制电路,因此成本较高且功耗较大。
但是静态驱动方式能够保持图像的稳定性,适用于对显示效果要求较高的场合。
2. 动态驱动:动态驱动方式是通过控制像素点的电压不断刷新来实现显示。
在这种驱动方式下,只需要少量的导线和控制电路,因此成本较低且功耗较小。
但是动态驱动方式会导致图像的稳定性较差,适用于对显示效果要求不高的场合。
三、应用LCD段码屏由于其低功耗、高清晰度和易于集成等特点,在各种电子产品中得到广泛应用。
1. 数码产品:LCD段码屏常用于数码相机、手机和平板电脑等产品的显示屏上,能够显示出清晰、细腻的图像和文字。
2. 家电产品:LCD段码屏也被广泛应用于家电产品中,如电视、洗衣机、空调等。
通过LCD段码屏的显示,用户可以直观地了解到各种信息,如频道、温度、时间等。
3. 仪器仪表:LCD段码屏还可以用于各种仪器仪表的显示,如电子秤、电子琴等。
它能够将测量结果、音符等信息以数字、字母等形式呈现给用户,提高了使用的便捷性和可读性。
LCD段码屏是一种基于液晶材料的显示屏技术,通过控制电场的大小和方向来实现对光的控制和显示效果的变化。
段码LCD液晶屏驱动方法

段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD液晶屏是怎么驱动的呢?下面我们就来简单了解一下:首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。
大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。
与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。
但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0【2】,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。
LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。
下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。
但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?下面我们一起细细道来:第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。
这三个参数非常重要,必须都要满足。
第二步,驱动方式:根据LCD 的驱动原理可知,LCD 像素点上只能加上AC 电压,LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定,当这个电压差大于 LCD 的饱和电压就能打开像素点,小于LCD 阈值电压就能关闭像素点,LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号,因此只要I/O 口能仿真输出该驱动信号,就能完成 LCD 的驱动。
段式LCD驱动原理详解

LCD Driver(液晶驱动器)在单片机的应用中,人机界面占据相当重要的地位。
人机界面主要包括事件输入和结果指示,事件输入包括键盘输入,通讯接口,事件中断等,结果指示包括LED/LCD显示、通讯接口、外围设备操作等。
而在这些人机界面当中,LCD 显示技术由于其具有界面友好,成本较低等特点而在很多应用场合得以广泛应用。
1.LCD的显示原理在讲解LCD driver之前,我们先就LCD的显示原理作一简单的介绍。
LCD(Liquid Crystal Display)是利用液晶分子的物理结构和光学特性进行显示的一种技术。
液晶分子的特性:液晶分子是介于固体和液体之间的一种棒状结构的大分子物质;在自然形态,具有光学各向异性的特点,在电(磁)场作用下,呈各向同性特点;下面以直视型简单多路TN/STN LCD Panel(液晶显示面板)的基本结构介绍LCD的基本显示原理,示意图如图-1:图-1 LCD的基本显示原理整个LCD Panel 由上下玻璃基板和偏振片组成,在上下玻璃之间,按照螺旋结构将液晶分子有规律的进行涂层。
液晶面板的电极是通过一种ITO 的金属化合物蚀刻在上下玻璃基板上。
如图所示,液晶分子的排列为螺旋结构,对光线具有旋旋光性,上下偏振片的偏振角度相互垂直。
在上下基板间的电压为0时,自然光通过偏振片后,只有与偏振片方向相同的光线得以进入液晶分子的螺旋结构的涂层中,由于螺旋结构的的旋旋光性,将入射光线的方向旋转90度后照射到另一端的偏振片上,由于上下偏振片的偏振角度相互垂直,这样入射光线通过另一端的偏振片完全的射出,光线完全进入观察者的眼中,看到的效果就为白色。
而在上下基板间的电压为一交流电压时,液晶分子的螺旋结构在电(磁)场的作用下,变成了同向排列结构,对光线的方向没有作任何旋转,而上下偏振片的偏振角度相互垂直,这样入射光线就无法通过另一端的偏振片射出,光线无法进入观察者的眼中,看到的效果就为黑色。
段码lcd驱动原理

段码lcd驱动原理Liquid Crystal Display (LCD) is a technology commonly used in electronic devices such as televisions, monitors, and smartphones. 液晶显示器(LCD)是一种常用于电视、监视器和智能手机等电子设备的技术。
It works by manipulating light through liquid crystals, which are controlled by applying an electric current. 它通过通过液晶的控制来操纵光线,这通过施加电流来控制液晶。
The driving principle of a segment LCD involves driving a set of segments using a combination of voltage levels to create the desired display. 段式LCD的驱动原理包括使用电压级别的组合来驱动一组段,以创建所需的显示。
These voltage levels are generated by an LCD driver, which can be a dedicated integrated circuit or a microcontroller. 这些电压级别是由液晶驱动器产生的,液晶驱动器可以是专用集成电路或微控制器。
In a segment LCD, each segment is controlled by a separate electrode, and the combination of activated segments forms characters or images on the display. 在段式LCD中,每个段由一个独立的电极控制,激活的段的组合在显示器上形成字符或图像。
用单片机IO口直接驱动段式LCD的方法

用单片机IO口直接驱动段式LCD的方法用IO口驱动段式LED(数码管)的方法相信大家比较清楚,但用IO口直接驱动段式LCD的方法相对复杂一些。
在网上搜了一下单片机IO口驱动段式LCD的方法,大部分资料讲得不够清晰、具体,而且简单问题复杂化。
后来查了LCD的显示原理,结合网上的相关介绍,发现IO口直接驱动段式LCD原理比较简单,用几句话就可以描述清楚:1.LCD和LED的显示原理不一样:LED是加正向电压发光,而LCD必须交替加正、反向电压才会持续显示(可以做个实验,如果把恒定电压加到LCD的一段上,该段会显示一下,但马上不能显示,而且长时间加恒定电压,会加速LCD的老化和损坏)2.常听说1/2bias,1/3bias LCD,是什么意思呢?对于1/2bias LCD,假如LCD的显示电压是3V,则1/2bias是1.5V,也就是说在±3V电压作用时,LCD有显示;±1.5V及以下的电压作用时没有显示3.普通单片机IO口不能直接输出半高电平(1.5V),但可以用相等的上下拉电阻实现,当IO口设置为输入(高阻)时,由于上下拉电阻的分压作用,则产生一个半高电平(1.5V)知道了以上3点后,动态驱动LCD就不是难事了,对于4*8段的LCD(4个COM,8个SEG,显示电压为3V,1/2bias),驱动方法如下:1、四个COM采用交替扫描的方式,每个COM在相邻两次扫描时又进行电压交变的方式。
2、若扫描到某一个COM时,该COM输出3V(0V):与该COM相连的SEG输出与COM相反,ΔV=±3V,则该相连点亮;与该COM相连的SEG输出与COM相同,ΔV=0,则该相连点不亮。
3、其他没有扫描到的COM,单片机IO口为输入,从而产生1/2 bias(1.5V),不管SEG为何值,ΔV<±1.5V,故该点不亮。
本人用4*8段的LCD自制了一个数字钟表,验证了以上方法的可行性,现把制作过程罗列如下1.原理图说明:由于管脚不够用,所以时钟芯片DS1302的RST和LCD的一个SEG是复用的,只要在这个SEG无效的时候去读取时间就可以了,另外,3PIN串口是ISP 下载程序用的。
断码屏驱动程序

HT1621动段式液晶的C51程序HT1621是台湾Holtek公司推的段码LCD动控制芯片,同步串行接口,最多可以控制128段驱动方式可选1/2、1/3、1/4 Duty和1/2、1/3 Bias。
供电电压为2.4~5.2V,无需外部振荡电路。
简单易用。
以下是应用HT1621驱动的LCD模块串行模式的C51范例。
====================================================================== =======*//*===============================HT1621 forC51===============================*/#include /* 8051 寄存器定义请修改为自己用的文件*/typedef unsigned char uchar;typedef unsigned int uint;sbit _CS =P2^0; //片选sbit _WR =P2^1; //写时钟sbit _DAT=P2^4; //数据线/*-----------------*/delay(int t) /*延时函数*/{int i,j;for(i=0;i<t;i++)for (j=0;j<255;j++);}/*-----------------*/write_com(uchar com) /*写命令到HT1621*/{uchar i,k;_CS = 0; //片选,低电平有效k=0x80;for(i=0;i!=3;i++) /*Write CMD code:100,写命令代码*/{if(k&0x80==0)_DAT=0;else_DAT= 1;_WR = 0; //发出写时钟脉冲_WR = 1;k=k<<1; //准备下一位数据}k=com; //命令字节for(i=0;i!=9;i++) /*Write CMD(HT1621的命令一般是9位,且最后一个任意取值)*/ {if(k&0x80==0)_DAT=0;else_DAT=1;_WR=0; //发出写时钟脉冲_WR=1;k=k<<1; //准备下一位数据}_CS=1; //取消片选信号}/*------------------*/write_dat(uchar addr,uchar dat) /*写显示数据到LCD*/{uchar i,k;_CS = 0;k=0xa0;for(i=0;i=!3;i++) /*Write CMD code:101,写命令代码*/{if(k&0x80==0)_DAT=0;else_DAT= 1;_WR = 0; //发出写时钟脉冲_WR = 1;k=k<<1; //准备下一位数据}k=addr<<2; //内存地址for(i=0;i!=6;i++) /*Write RAM address: xxA5~A0*/ {if(k&0x80==0)_DAT=0;else_DAT=1;_WR=0; //发出写时钟脉冲_WR=1;k=k<<1; //准备下一位数据}k=dat<<4; //四位显示数据for(i=0;i!=4;i++) /*Write Display data :xxxxC0~C3*/ {if(k&0x80==0)_DAT=0;else_DAT=1;_WR=0; //发出写时钟脉冲_WR=1;k=k<<1; //准备下一位数据}_CS=1; //取消片选信号}DISP_NUM(uchar dat) /*Write a number*/{uchar i,j,addr;for (i=8;i!=28;i++){write_dat(i,dat<<4); //一个字节要分两次传送write_dat(++i,dat);}}DIS(uchar dat){uchar i,j;for(i=0;i!=28;i++)write_dat(i,dat);}setup_lcd(void){delay(100);write_com(0x01); /*Enable system,SYS EN命令*/write_com(0x18); /*CLOCK SOURCE IS 256kRC ON CHIP,RC 256K*/ write_com(0x29); /*BIAS=1/3 DUTY=1/4,LCD 1/3偏置,4个COM*/ write_com(0x03); /*Display on,打开LCD偏置发生器*/DIS(0x00); /*Clear LCD,清屏(用全0填显示内存)*/delay(20);}main(){uchar i,j,temp;delay(100);setup_lcd(); //初始化LCD驱动IC delay(10);while(1){delay(200);DIS(0x0f); //显示黑白条纹delay(200);DIS(0x00); //清屏temp=0xf8;for(i=0;i!=8;i++) /*Display ICONs*/{for(j=0;j=4;j++){write_dat(i,temp>>1);delay(20);}}write_dat(13,0x01);write_dat(19,0x01);write_dat(23,0x01);delay(200);DISP_NUM(0xbe); /*0*/ //七段数码显示delay(200);DISP_NUM(0x06); /*1*/delay(200);DISP_NUM(0x7c); /*2*/delay(200);DISP_NUM(0x5e); /*3*/delay(200);DISP_NUM(0xc6); /*4*/delay(200);DISP_NUM(0xda); /*5*/delay(200);DISP_NUM(0xfa); /*6*/delay(200);DISP_NUM(0x0e); /*7*/delay(200);DISP_NUM(0xfe); /*8*/delay(200);DISP_NUM(0xde); /*9*/}}</t;i++)另一个程序1621lcd液晶的51单片机驱动程序分享[复制链接]#include <reg51.h>#include <intrins.h>#include <absacc.h>#define uchar unsigned char#define uint unsigned int#define _Nop() _nop_()#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器#define XTAL 0x28 //0b1000 0010 1000 外部接时钟#define RC256 0X30 //0b1000 0011 0000 内部时钟#define TONEON 0X12 //0b1000 0001 0010 打开声音输出#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗//HT1621控制位sbit HT1621_DAT=P2^5;sbit HT1621_CS=P2^6;sbit HT1621_WR=P2^7;uchar code Ht1621Tab[]={0xf5,0x05,0xb6,0x57,0x53,0xd3,0xf3,0x85,0xf7,0xd7}; //0,1,...8,9 uchar code Ht1621Tab1[]={0xeb,0x0a,0xad,0x8f,0x4e,0xc7,0xe7,0x8a,0xef,0xcf};//delay usvoid Delay(uchar us){while(--us);}//delay msvoid DelayMS(uint iMs){uint i,j;for(i=0;i<iMs;i++)for(j=0;j<65;j++) Delay(1);}//完成写一个命令包括头(100)void Ht1621WrCmd(uchar ucTmpCmd){uchar data i,ucCmdByte=0x80;HT1621_CS=0;_Nop();_Nop();for (i=0;i<4;i++){if (ucCmdByte&0x80) HT1621_DAT=1;else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucCmdByte<<=1;for (i=0;i<8;i++){if (ucTmpCmd&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucTmpCmd<<=1;}HT1621_CS=1;_Nop();_Nop();}//写命令+地址void Ht1621WrDataCmd(uchar ucAddr) {uchar data i,ucDataCmd=0x05; //101 ucDataCmd<<=5;for (i=0;i<3;i++){if (ucDataCmd&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucDataCmd<<=1;}ucAddr<<=2;for (i=0;i<6;i++){if (ucAddr&0x80) HT1621_DAT=1;else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucAddr<<=1;}//完成写一个字节数据void Ht1621WrByte(uchar ucTmpData){uchar data i;for (i=0;i<8;i++){if (ucTmpData&0x80) HT1621_DAT=1;else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucTmpData<<=1;}}void CPU_Init(){P0=0XFF;P1=0xf8;P2=0XFF;P3=0XFF;}void Ht1621_Init(){HT1621_CS=1;HT1621_WR=0;HT1621_DAT=1;DelayMS(2000); //延时使LCD工作电压稳定Ht1621WrCmd(BIAS);Ht1621WrCmd(RC256); //使用内部振荡器Ht1621WrCmd(SYSDIS);Ht1621WrCmd(WDTDIS);Ht1621WrCmd(SYSEN);Ht1621WrCmd(LCDON);}void main(){uchar data i;SP=0X60;CPU_Init();Ht1621_Init(); //上电初始化LCDwhile(1){for (i=0;i<10;i++){HT1621_CS=0;Ht1621WrDataCmd(4); //往RAM的地址4写数据这里的参数范围为:0-31Ht1621WrByte(Ht1621Tab[i]);HT1621_CS=1;DelayMS(2000); //2S}}}案例双十二解锁赚钱新姿势这个逻辑图到底怎么编辑显示数组啊?下面是原理图下面是网上找的代码,运行后液晶可以显示,就是不知道怎么做到显示自己要的显示值#include <STC15F2k60s2.h>clude <intrins.h>sbit BL = P5^4;//原来代码没有这个IO口操作,就是液晶背光源//sbit CS = P3^5;#include <stdio.h> /* standardI/O .h-file */#include <stdlib.h> /* standardlibrary .h-file */#include <ctype.h> /* character functions */#define uchar unsigned char#define uint unsigned int#define _Nop() _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_()#define BIAS 0x52 //1/3偏压,4背极1000 0101 0010#define SYSDIS 0X00 //关闭系统时钟和偏压发生器#define SYSEN 0X02 //打开系统时钟#define LCDOFF 0X04#define LCDON 0X06#define XTAL 0x28#define RC256 0X30 //系统时钟选择为片内RC振荡器#define TONEON 0X12 //打开音频输出#define TONEOFF 0X10 //关闭音频输出#define WDTDIS 0X0A //禁止WDT溢出标志输出sbit HT1621_DAT=P3^7;sbit HT1621_CS=P3^5;sbit HT1621_WR=P3^6;//sbit cs_sda = P3^5; //dog//const char num[]={0x};uchar codeHt1621Tab[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00};//delay usvoid Delay(uchar us) //5,7,9{while(--us);}void DelayMS(uint iMs){uint i,j;for(i=0;i<iMs;i++)for(j=0;j<65;j++) Delay(1);}void Ht1621Wr_Data(uchar Data,uchar cnt) //cnt是从运行函数传送来的COM数。
LCD驱动方式及显示原理

LCD驱动方式及显示原理LCD (Liquid Crystal Display)是一种平板显示器技术,广泛应用于电子设备的显示屏上。
LCD驱动方式及显示原理是如何实现LCD屏幕的像素控制和图像显示的关键。
下面将详细介绍LCD驱动方式及显示原理。
1.LCD驱动方式:(1)数字式驱动数字式驱动是最常用的驱动方式,通过数字信号来对LCD显示器的像素进行控制。
-静态驱动:使用固定的电压,例如使用一个稳定的电压源,用于控制LCD屏幕的每个像素。
-动态驱动:分类为1/240、1/480、1/960、1/1200等等格式。
它在特定的时钟频率下,快速切换电压,使液晶分子在两种状态之间变化。
(2)模拟式驱动模拟式驱动是通过模拟信号来控制LCD显示器的像素。
它通常用于LCD屏幕上像素点较少的低分辨率显示设备。
-逐行驱动:按照行顺序逐个驱动LCD的所有像素点。
-平面驱动:将整个屏幕划分为很多平面,并且同时驱动每个平面的像素。
2.LCD显示原理:LCD显示原理涉及到电光效应和液晶分子的操控。
(1)电光效应当电压施加在液晶材料上时,其分子将发生旋转或重新排列,从而改变透过的光的方向,从而改变液晶材料的透过性。
液晶显示屏架构中的液晶分子通常被安排成两个平行的玻璃衬底之间的夹层。
当无电压施加在液晶分子上时,它们会形成同心圆状。
而当电压施加在液晶分子上时,它们会改变形状,通常是旋转成平行或垂直的状态。
(2)液晶分子的操控液晶显示屏的构造中包含两片玻璃衬底,每个衬底上都有一个导电层。
当电压施加在导电层上时,它会在液晶分子中产生电场。
根据电场的大小和方向,液晶分子将旋转或重新排列,改变透光的方向,并实现对光的控制。
3.LCD驱动流程:(1)数据输入:控制器将图像数据(RGB值)传输到LCD驱动电路。
(2)数据解码:LCD驱动电路将输入的图像数据转换为液晶分子可理解的电信号。
(3)电场操控:通过电信号操控液晶分子的排列,将其使之平行或垂直。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
TFT液晶屏:
段码LCD液晶屏驱动方法
段码LCD液晶屏驱动方法
首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。
大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。
与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。
但在控制上LCD较复杂,因为LCD 电极之间的相对电压直流平均值必须为0,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。
LCD显示有静态和时分割两种方式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。
下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。

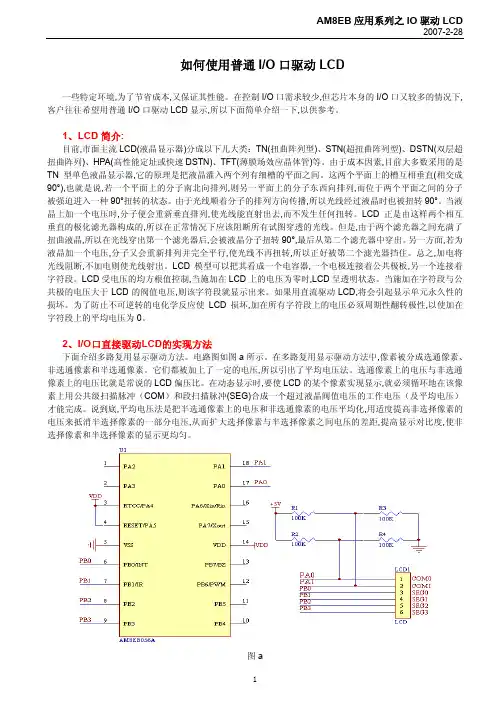

但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态,为什么?
下面我们一起细细道来:
第一步,段码式液晶屏的重要参数:工作电压,占空比,偏压比。
这三个参数非常重要,必须都要满足。
第二步,驱动方式:根据LCD的驱动原理可知,LCD像素点上只能加上AC电压,LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定,当这个电压差大于LCD的饱和电压就能打开像素点,小于LCD阈值电压就能关闭像素点,LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号,因此只要I/O口能仿真输出该驱动信号,就能完成LCD的驱动。
段码式液晶屏幕主要有两种引脚,COM,SEG,跟数码管很像,但是,压差必须是交替变化,例如第一时刻是正向的3V,那么第二时刻必须是反向的3V,注意一点,如果给段码式液晶屏通直流电,不用多久屏幕就会废了,所以千万注意。

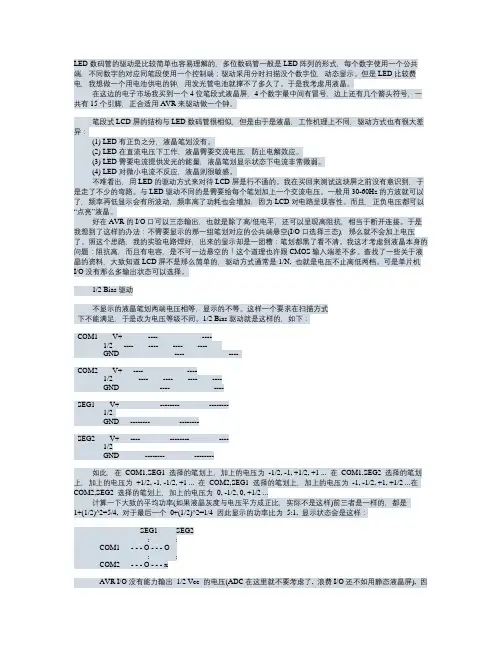

下面我们来考虑如何模拟COM口的波形,以1/4D,1/2B为例子:
TFT液晶屏: 同时我们要注意,在COM输出高的时候,如果要屏幕亮,SEG就要输出低,那么在COM输出低的时候,SEG就要输出高,保证COM和SEG的压差大于1/2B工作电压就可以显示了时刻让SEG电平跟COM的电平反向,那么驱动段式液晶就基本上成功了。
段码lcd基本知识
液晶显示是一种被动的显示,它不能发光,只能使用周围环境的光。
它显示图案或字元只需很小能量。
正因为低功耗和小型化使LCD成为较佳的显示方式。
液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物,它的棒状结构在液晶盒内一般平行排列,但在电场作用下能改变其排列方向。
对于正性TN-LCD,当未加电压到电极时,LCD处于“OFF”态,光能透过LCD呈白态;当在电极上加上电压LCD处于“ON”态,液晶分子长轴方向沿电场方向排列,光不能透过LCD,呈黑态。
有选择地在电极上施加电压,就可以显示出不同的图案。
对于STN-LCD,液晶的扭曲角更大,所以对比度更好,视角更宽。
STN-LCD是基于双折射塬理进行显示,它的基色一般为黄绿色,字体兰色,成为黄绿模。
当使用紫色偏光片时,基色会变成灰色成为灰模。
当使用带补偿膜的偏光片,基色会变成接近白色,此时STN成为黑白模即为FSTN,以上叁种模式的偏光片转90°,即变成了蓝模,效果会更佳。
从图中可以看出,液晶显示器是一个由上下两片导电玻璃製成的液晶盒,盒内充有液晶,四周用密封材料-胶框(一般为环氧树脂)密封,盒的两个外侧贴有偏光片。
液晶盒中上下玻璃片之间的间隔,即通常所说的盒厚,一般为几个微米(人的準确性直径为几十微米)。
上下玻璃片内侧,对应显示图形部分,镀有透明的氧化甸-氧化锡(简称ITO)导电薄膜,即显示电极。
电极的作用主要是使外部电信号通过其加到液晶上去。
液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。
定向层的作用是使液晶分子按特定的方向排列,这个定向层通常是一薄层高分子有机物,并经摩擦处理;也可以通过在玻璃表面以一定角度用真空蒸镀氧化硅薄膜来製备。
在TN型液晶显示器中充有正性向列型液晶。
液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列,分子长轴的方向沿着定向处理的方向。
上下玻璃表面的定向方向是相互垂直的,这样,在垂直于玻璃片表面的方向,盒内液晶分子的取向逐渐扭曲,从上玻璃片到下玻璃片扭曲了90°(参
TFT液晶屏: 见下图),这就是扭曲向列型液晶显示器名称的由来。
实际上,靠近玻璃表面的液晶分子并不完全平行于玻璃表面,而是与其成一定的角度,这个角度称为预倾角,一般为1°~2°。
液晶盒中玻璃片的两个外侧分别贴有偏光片,这两片偏光片的偏光轴相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型),且与液晶盒表面定向方向相互平行或垂直。
偏光片一般是将高分子塑胶薄膜在一定的工艺条件下进行加工而成的。
我们通常所见的多是反向型的液晶显示器,这种显示器在下边的偏振片后还贴有一片反光片。
这样,光的入射和观察都是在液晶盒的同一侧。
显示方式
LCD有叁种显示方式:反射型,透射型和透反射型。
反射型LCD的底偏光片后面加了一块反射板,它一般在户外和光线良好的办公室使用。
透射型LCD的底偏光片是透射偏光片,它需要连续使用背光源,一般在光线差的环境使用。
透反射型LCD是处于以上两者之间,底偏光片能部分反光,一般也带背光源,光线好的时候,可关掉背光源;光线差时,可点亮背光源使用LCD。
LCD显示方式还分正性和负性。
正性LCD呈现白底黑字,在反射和透反射型LCD中显示最佳;负性LCD呈现黑底白字,一般用于透射型LCD,加上背光源,字体清晰,易于阅读。
背光源
透射型和半透射型LCD一般都需要加背光源,其放置位置根据实际情况下面介绍几种常见的背光源:电致发光(EL):EL背光源厚度薄,重量轻、发光均匀。
它可用于不同颜色,但最常用于LCD白光背光。
EL背光源功耗低,只需电压80-100VAC,通过变压器将5V,12V或24VDC转变得到。
EL背光源的半衰期约为2000~3000小时。
发光二极体(LED):LED背光源主要用于字元型模组。
比EL寿命更长(最少5000小时),光更强,但能耗更大。
作为固态装置,它直接使用5VDC。
LCD一般直接排列在LCD的后面,厚度要增加5mm,LED可以发不同颜色的光,最常见的是黄绿光。
冷阴极萤光灯(CCFL):CCFL能够提供能耗低,光亮强的白光。
它由冷阴极萤光管发光,通过散射器将光均匀分散在视窗区。
侧背光源体积小,能耗低,但CCFL需要一个变压器来供应270-300VAC的电源。
它主要用于图形LCD,寿命达10000~15000小时。
TN和STN是液晶显示器的二种形式。
TN显示的液晶在液晶盒内扭曲90°,一般用于低路数的LCD 产品。
STN显示的液晶在液晶盒内扭曲180°~360°,扭曲角越大,电光曲线越陡,V on和V off值越接近。
可用于32路以上LCD产品生产。
LCD的视角
TFT液晶屏: 视角简单地说就是显示图案能看得清楚的角度。
它是由定向层的摩擦方向决定,不能通过旋转偏光片改变。
视角以时针的鐘点来命名,如6:00视角,12:00视角等等。
6:00视角就是指在6点时针的平面方向到法线方向这个区域LCD显示效果理想;12:00视角是指12点时针的玉米麵到法线方向区域显示理想。
LCD的视角是由LCD显示屏在仪器上的位置来确定。
例如计算器一般放在桌上或拿在手上使用,LCD 做成6:00视角最好。
有些仪器上的LCD屏装在低于人眼视线以下,一般做成12:00视角。
汽车上的时鐘一般装在驾驶员的右边,做成9:00的视角最佳。
