元器件焊接顺序
元器件焊接顺序
元器件焊接顺序一直是电子制造领域中非常重要的一环，正确的焊接顺序可以提高焊接质量，保证电子设备的正常运行。
下面将从几个常见的元器件焊接顺序来进行介绍。
首先是焊接电阻器。
在焊接电阻器时，一般需要先焊接两端的引脚，然后再焊接中间的引脚。
这样可以保证电阻器的引脚焊接更加牢固，避免出现引脚偏斜或者焊接不牢固的情况。
接下来是焊接电容。
焊接电容时，一般需要先焊接一个引脚，然后通过调整电容的位置，使其与焊盘对齐，再焊接另一个引脚。
这样可以确保电容焊接的准确度和牢固度。
再者是焊接二极管。
在焊接二极管时，一般需要先将二极管的正负极引脚与焊盘对应焊接，然后再焊接中间的引脚。
这样可以确保二极管的极性正确，避免反接而导致元器件损坏。
对于IC芯片的焊接，一般需要先焊接四个角的引脚，然后再依次焊接中间的引脚。
这样可以确保IC芯片的引脚焊接均匀，避免出现引脚焊接不良或者短路的情况。
对于插件式元器件的焊接，一般需要先焊接角部引脚，然后再焊接中间的引脚。
这样可以确保插件元器件的引脚焊接牢固，避免插件元器件松动或者引脚断裂。
总的来说，无论是焊接电阻器、电容、二极管、IC芯片还是插件式元器件，焊接顺序都是先焊接外围引脚，再焊接中间引脚的原则。
这样可以确保焊接质量和焊接效率，保证电子设备的正常运行。
在实际焊接过程中，还需注意控制好焊接温度和焊接时间，避免过热或过烫而导致元器件损坏。
希望以上介绍对大家在元器件焊接方面有所帮助。
电子元器件的焊接课件ppt
三极管的焊接
04
电子元器件的焊接问题及解决方案
虚焊、漏焊的原因及解决方法
虚焊是由于焊接过程中焊料未完全凝固就移动了元器件，造成焊点不牢固、不饱满，容易出现脱落现象。
虚焊的原因
应等待焊料完全凝固后再移动元器件，或采用其他辅助手段如热风、振动等来确保焊点质量。
虚焊的解决方法
漏焊是由于焊接过程中未能将焊料完全覆盖在元器件的引脚上，造成引脚裸露、氧化等问题。
应控制焊接过程中焊料的流淌速度，适当降低温度或提高送丝速度来减少拉尖现象的发生。
毛刺的消除方法
应保持稳定的焊接状态，避免飞溅或流淌不稳定现象的发生，同时可在焊接前对元器件引脚进行清理，去除氧化层等杂质。
拉尖、毛刺的成因及消除方法
温度、时间对焊接的影响及控制方法
温度过高会导致焊料流动过快，难以形成饱满的焊点；温度过低则会使焊料流动性不足，影响焊接质量。
焊接的分类
熔焊的基本原理
根据加热源的不同，焊接可分为熔焊、压焊和钎焊。
熔焊是将两个工件加热至熔点，然后合并它们并保持一段时间，使它们凝固成一个整体。
03
焊接的基本原理
02
01
焊接前准备
定位
预热
焊接
冷却
后处理
焊接的工艺流程
熔焊
01
熔焊是最常用的焊接方法之一，包括电弧焊、气焊、激光焊等。它适用于各种金属材料的连接。
目视检查
使用万用表、示波器等工具检测焊接质量。
工具测量
通过程序对焊接点进行测试，检测其功能是否正常。
程序测试
03
电子元器件的焊接实例
固定电阻器的焊接
首先将电阻器放置在电路板上的正确位置，然后使用电烙铁和焊锡丝将电阻器的两端与电路板焊接在一起。
smt工艺技术难度
smt工艺技术难度SMT工艺技术，即表面贴装技术，是一种电子元器件焊接技术，广泛应用于电子设备制造中。
随着电子产品的不断发展和智能化，SMT工艺技术的难度也随之增加。
本文将从组件封装、板面设计和焊接工艺三个方面来介绍SMT工艺技术的难度。
首先，组件封装是SMT工艺技术的重要环节之一，也是难度较大的一环。
随着电子器件的尺寸不断缩小，组件封装的精度要求也越来越高。
在封装过程中，需要考虑到组件的尺寸、引脚间距、引线长度等因素，以确保组件能够准确地贴装在PCB板上，并与其他组件连接良好。
这要求SMT工艺技术人员具备精确的封装技术，能够熟练地进行组件封装，确保每个组件的位置和方向都是正确的。
其次，板面设计也是SMT工艺技术的难点之一。
在进行SMT 贴装时，需要将各个组件正确地布局在PCB板上。
这要求工艺技术人员对电路的布局有非常深入的了解，能够根据电路的功能和特点进行合理的设计。
此外，还需要合理安排电路板的各个区域，考虑到信号的传输速度和干扰等因素。
这就要求工艺技术人员具备丰富的经验和创新能力，能够设计出高效、稳定的电路板。
最后，焊接工艺是SMT工艺技术中最重要、也是最具挑战性的环节。
焊接的质量直接决定了电子产品的可靠性和性能稳定性。
SMT焊接需要考虑到板面尺寸、焊盘尺寸、焊盘间距等因素，以及适当地控制温度、时间等焊接参数。
此外，还需要采用先进的焊接设备和工艺工具，以确保焊接的质量和效率。
SMT工艺技术人员需要掌握各种焊接技术和工艺，有丰富的焊接经验，才能够保证焊接的质量和可靠性。
综上所述，随着电子产品的不断发展和智能化，SMT工艺技术的难度也在不断增加。
工艺技术人员需要具备精确的组件封装技术，能够完成各种复杂组件的封装；需要具备深入的电路布局和设计能力，能够设计出高效稳定的电路板；需要掌握各种先进的焊接技术和设备，确保焊接的质量和可靠性。
只有具备这些技能和能力，才能够应对SMT工艺技术的挑战，提高电子产品的质量和性能。
再流焊的工艺流程
再流焊的工艺流程再流焊是一种常见的电子元器件焊接工艺，主要用于表面贴装技术（SMT）中焊接电子元器件至PCB板上。
再流焊工艺流程主要包括准备工作、预热、再流焊、冷却和清洗等步骤。
下面将详细介绍再流焊的工艺流程。
一、准备工作在进行再流焊之前，首先需要进行准备工作。
这包括准备再流焊设备，检查设备的工作状态和焊接工艺参数是否符合要求。
同时，需要准备好焊接所需的PCB板和电子元器件，确保它们的质量和准确性。
另外，还需要准备好焊接所需的焊料和助焊剂等材料。
二、预热在进行再流焊之前，需要对PCB板和电子元器件进行预热处理。
预热的目的是为了去除表面的水分和挥发性物质，以及减少焊接温度对元器件的影响。
预热温度和时间需要根据具体的元器件和PCB板的要求来确定，一般在150-200摄氏度的温度下进行预热，时间约为3-5分钟。
三、再流焊再流焊是整个工艺流程的核心步骤。
在再流焊过程中，首先需要将预热好的PCB板和电子元器件放置在再流焊设备的焊接区域。
然后，通过再流焊设备的加热系统，将焊料加热至液态状态，使其在PCB板和元器件之间形成可靠的焊接连接。
再流焊温度和时间需要根据具体的焊料和元器件要求来确定，一般在220-250摄氏度的温度下进行再流焊，时间约为20-30秒。
四、冷却再流焊完成后，需要对焊接好的PCB板和电子元器件进行冷却处理。
冷却的目的是为了使焊接点快速凝固，确保焊接质量。
一般可以通过再流焊设备的冷却系统或者自然冷却的方式进行处理。
冷却时间约为1-2分钟。
五、清洗最后一步是对焊接好的PCB板和电子元器件进行清洗处理。
清洗的目的是为了去除焊接过程中产生的焊渣和助焊剂等残留物，以及保持焊接表面的清洁。
清洗可以采用化学清洗或者超声波清洗的方式进行，确保清洗后的PCB板和元器件表面干净无污染。
通过以上几个步骤，再流焊工艺流程就完成了。
再流焊工艺流程是一种成熟的焊接工艺，能够实现高效、稳定和可靠的焊接效果，广泛应用于电子制造行业中。

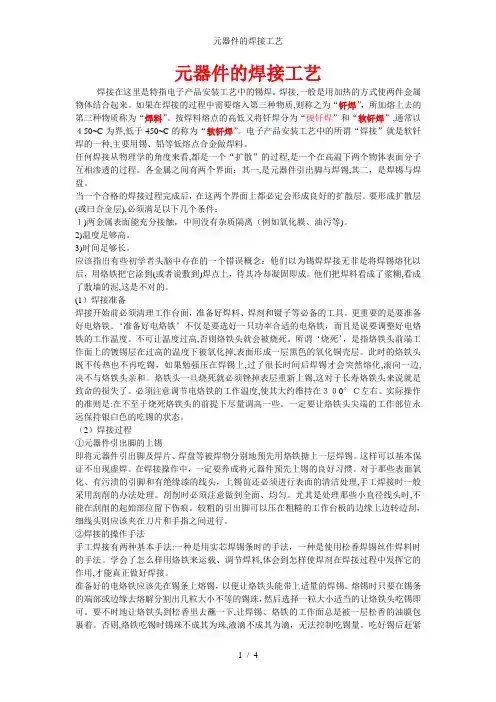

元器件的焊接工艺
元器件的焊接工艺焊接在这里是特指电子产品安装工艺中的锡焊。
焊接,一般是用加热的方式使两件金属物体结合起来。
如果在焊接的过程中需要熔入第三种物质,则称之为“钎焊”，所加熔上去的第三种物质称为“焊料”。
按焊料熔点的高低又将钎焊分为“硬钎焊”和“软钎焊”,通常以４50~C为界,低于450~C的称为“软钎焊”。
电子产品安装工艺中的所谓“焊接”就是软钎焊的一种,主要用锡、铅等低熔点合金做焊料。
任何焊接从物理学的角度来看,都是一个“扩散”的过程,是一个在高温下两个物体表面分子互相渗透的过程。
各金属之间有两个界面：其一,是元器件引出脚与焊锡,其二，是焊锡与焊盘。
当一个合格的焊接过程完成后，在这两个界面上都必定会形成良好的扩散层。
要形成扩散层(或曰合金层),必须满足以下几个条件：１)两金属表面能充分接触，中间没有杂质隔离（例如氧化膜、油污等)。
2)温度足够高。
3)时间足够长。
应该指出有些初学者头脑中存在的一个错误概念：他们以为锡焊焊接无非是将焊锡熔化以后，用烙铁把它涂到(或者说敷到)焊点上，待其冷却凝固即成。
他们把焊料看成了浆糊,看成了敷墙的泥,这是不对的。
(1）焊接准备焊接开始前必须清理工作台面，准备好焊料、焊剂和镊子等必备的工具。
更重要的是要准备好电烙铁。
‘准备好电烙铁’不仅是要选好一只功率合适的电烙铁，而且是说要调整好电烙铁的工作温度。
不可让温度过高,否则烙铁头就会被烧死。
所谓‘烧死’，是指烙铁头前端工作面上的镀锡层在过高的温度下被氧化掉,表面形成一层黑色的氧化铜壳层。
此时的烙铁头既不传热也不再吃锡，如果勉强压在焊锡上,过了很长时间后焊锡才会突然熔化,滚向一边,决不与烙铁头亲和。
烙铁头一旦烧死就必须锉掉表层重新上锡,这对于长寿烙铁头来说就是致命的损失了。
必须注意调节电烙铁的工作温度,使其大约维持在３０0°Ｃ左右。
实际操作的准则是:在不至于烧死烙铁头的前提下尽量调高一些。
一定要让烙铁头尖端的工作部位永远保持银白色的吃锡的状态。
电子元器件行业焊接规范
电子元器件行业焊接规范导言：电子元器件行业生产了各种各样的电子产品，而焊接是电子产品制造中不可或缺的一步。
良好的焊接质量能够保证产品的性能和可靠性，同时也影响到整个电子产业的发展。
本文将为您详细介绍电子元器件行业中的焊接规范，包括焊接工艺、材料选择、设备操作等方面的要求，帮助您更好地了解电子焊接的规范。
一、焊接工艺规范1.焊接前的准备工作在进行焊接操作之前，应仔细检查焊接设备、工具和材料的状态，确保其完好无损。
同时，应清洁工作区域，保持无尘、无油污，以免影响焊接效果。
2.焊接参数设定根据不同的焊接对象和要求，选择合适的焊接参数，包括焊接温度、焊接时间和焊接压力等。
这些参数要根据具体情况进行调整，以保证焊接接头的质量。
3.焊接操作规范（1）焊接时应保持手部清洁，并佩戴适当的防护手套，以防止热量和火花对皮肤的伤害。
（2）焊接操作时，要确保焊接头与焊接材料之间的接触紧密，并注意控制焊接温度和时间，避免过度焊接导致的材料损坏。
（3）焊接后应及时清理焊接残留物，并对焊接接头进行检查，确保其无明显缺陷或损伤。
二、焊接材料选择规范1.焊接芯丝选择合适的焊接芯丝是保证焊接质量的重要因素之一。
在选择焊接芯丝时，要考虑到焊接对象的材料、厚度和焊接方式等因素，并根据实际需要选择相应的焊接芯丝。
2.焊接助剂焊接助剂在焊接过程中起着润滑、清洁和保护的作用。
在选择焊接助剂时，要考虑到焊接对象的材料和要求，确保其与焊接芯丝的兼容性，以避免因助剂不当导致焊接质量下降。
三、设备操作规范1.焊接设备维护定期检查和保养焊接设备，确保其正常工作。
对于损坏或老化的设备部件，及时更换或修理。
2.焊接设备操作指南（1）操作人员应熟悉焊接设备的使用说明，并按照说明书进行操作，确保操作正确、安全。
（2）设备操作时，应注意安全防护，确保自身和他人的安全。
禁止在操作时接触设备或焊接电路，以免触电或引发事故。
四、焊接质量控制标准1.焊接接头外观标准焊接接头外观应平整、光滑，并无裂纹、气孔和缺陷等。
电子元器件安装及焊接工艺设计规范方案精选全文
可编辑修改精选全文完整版电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求. 2引用标准以下文件中的有关条款通过引用而成为本规范的条款.凡注日期或版次的引用文件,其后的任何修改单<不包括勘误的内容>或修订版本都不适用于本规范,但提倡使用本规范的各方探讨试用其最新版本的可能性.凡未注日期或版次引用文件,其最新版本适用于本规范.HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员.环境温度要求：20℃-30℃.相对湿度要求：30%-75%.照明光照度要求：工作台面不低于500lx.工作场地应无灰尘,及时清除杂物<如污、油脂、导线头、绝缘体碎屑等>工作区域不得洒水.3.2安装前准备把安装所用的器材备齐,并放在适当位置,以便使用；所有工具可正常使用,无油脂,按以下要求检查工具：切割工具刃口锋利,能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好.按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量.凡油封的零件或部件,在安装前均应进行清洗除油,并防止已除过的零件再次糟受污染.4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量.4.1.2元器件引线按以下要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线,除去引线上的氧化层.有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明<CDD>放大镜检验元器件引线清洁质量.4.2元器件成型须知a、成型工具必须表面光滑,夹口平整圆滑,以免损伤元器件；b、成型时,不应使元器件本体产生破裂,密封损坏或开裂,也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时,应固定住元器件引线根部,防止产生轴向应力,损坏引线根部或元器件内部连接；d、应尽量对称成型,在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线.4.3元器件成型要求4.3.1轴向引线元器件引线弯曲部分不能延长到元器件本体或引线根部,弯曲半径应大于引线厚度或引线直径；见图1：图1 轴向引线元器件引脚折弯要求水平安装的元器件应有应力释放措施,每个释放弯头半径R至少为0.75mm,但不得小于引线直径.图2 元器件应力释放弯头处理要求4.3.2径向引线元器件反向安装径向引线元器件成型要求见图3：图3 径向引线元器件弯角要求4.3.3扁平封装元器件引线成型时就有防震或防应力的专门工具保护引线和壳体封接；用工具挪动扁平组件时,只允许金属工具与外壳接触；装配扁平组件时,工作台面上应垫有弹性材料.4.3.4用圆嘴钳弯曲元器件引线的方法如下：a、将成型工具夹持住元器件终端封接处到弯曲起点之间的一点上；b、逐渐弯曲元器件引线.图44.4元器件在印制板上安装的一般要求4.4.1按装配工序,将盛开好的元器件由小到大依次安装,先安装一般元器件最后再安装电敏感元器件.4.4.2当具有金属外壳的元器件需要跨接印制导线安装时,必须采取良好的绝缘措施.4.4.3安装元器件时,不应使元器件阻挡金属化孔.4.4.4质量较重的元器件应平贴在印制板上,并加套箍或用胶粘接.4.5元器件在印制板上的安装形式4.5.1贴板安装元器件与印制板安装间隙小于1mm,当元器件为金属外壳面安装面又有印制导线时,应加绝缘衬垫或绝缘管套,如图5：图5 贴板安装要求4.5.2悬空安装元器件与印制安装距离一般为3～5mm,如图6.该形式适用发热元器件的安装.图6 悬空安装要求4.5.3垂直安装元器件轴线相对于印制板平面的夹角为90°±10°,见图7.该形式适用于安装密度高的印制板俣不适用于较重的细引线的元器件.图7 元器件垂直安装要求4.5.4支架固定安装用金属支架将元器件固定在印制板上见图8：图8 元器件支架安装要求4.5.5粘接和绑扎安装对防震要求较高的元器件,巾板安装后,可用粘合剂将元器件与印制板粘接在一起,也可以用绵丝绑扎在印制板上,见图9：图9 元器件绑线安装要求4.5.6反向埋头安装反向埋头安装形式见图10：图10 元器件反向埋头安装要求4.5.7接线端子和空心铆钉的安装4.5.7.1接线端子和空心铆钉的安装要求如下：a、安装接线端子和空心铆钉时应满足正常指力下,既不转动,也不轴向移动,没有缺损或印制板基材脱落现象；b、接线端子杆不得打孔、切口、切缝和其它间断点,以免焊料和焊剂漏入孔内；c、铆接后的接线端子或空心铆钉不得有切口、切缝和其它间断点,铆接事,铆接面周围的豁口或裂缝小于90角分开,且延伸不超过铆接面时,允许有三个弧状豁口或裂缝；d、接线端子应垂直安装于印制板,倾斜角应不大于5°.4.5.7.2按以下步骤安装接线端子和空心铆钉：a、将印制板置于夹具上,将清洁的接线端子或空心铆钉从印制板的元件面插入相应的孔内,将印制板翻转,翻转时,接线端子或空心铆钉应紧靠住底板；b、用铆接器<铆压工装>接线端子或空心铆钉铆接到印制板上,应控制好压力.4.6焊接面上元器件引线处理4.6.1弯曲元器件引线焊接面上元器件引线可采用全弯曲、部分弯曲和直插式.a、全弯曲引线：引线弯曲后,引线端与印制板垂线的夹角在75°～90°之间；b、部分弯曲：引线弯曲后,引线端与印制板垂线的夹角在15°～75°之间,见下图,引线伸出长度为0.5mm～1.5mm；c、直插引线：引线端与印制板垂线的夹角在0°～15°之间,见图11,引线伸出长度为0.5mm～1.5mm.图11 焊接面元器件引脚处理要求全弯曲引线一般要求:a、引线弯曲部分的长底不得短于焊盘最大尺寸的一半或0.8mm,但不大于焊盘的直径<或长度>；b、向印制导线方向弯曲引线；c、引线全弯曲后与印制板平面允许的最大回弹角为15°；d、引线弯曲后相邻元器件的间隙不小于0.4mm；e、不许弯曲硬引线继电器、电连接器插针或工艺文件规定的其它元器件引线.4.6.2切割引线用切割器切除引线,不许损坏印制制导线；不许切割直插式集成电路、硬引线继电器插针或工艺文件规定的其它元器件引线.4.6.3固定引线用玻璃纤维焊接工具压倒已切割过的引线.4.7各类元器件在印制板上的安装4.7.1轴向引线元器件安装a、轴向引线元器件应按工艺文件规定进行近似平行安装；b、将引线穿过通孔,弯曲并焊到印制板的焊盘上.弯曲部分应满足要求.4.7.2径向引线元器件安装4.7.2.1金属壳封装的元器件反向埋头安装要求见条的要求.4.7.2.2伸出引线的基面应平行于印制板的表面,且有一定的间隙.4.7.2.3引线应从元器件的基点平直地延长,引线的弯头不应延伸到元件的本体或焊点处.4.7.2.4当元器件每根引线承重小于3.5g时,元器件可不加支撑面独立安装,此时,元器件的基面和印制板表面间距为1.3mm～2.5mm.基准面应平行印制板表面,倾斜角在10度以内.4.7.2.5当元器件每根引线承重大于3.5g时,元器件基面将平行于印制板表面安装,元器件应以以下方式加支撑：a、元器件本身所具备的弱性支脚或支座,与元器件形成一个整体与底板相接；b、采用弹性或非弹性带脚支架装置,支座不堵塞金属化孔,也不与印制板上的元器件内连；c、当弹性支座或非弹性带脚支座的元器件安装到印制板时,元器件每个支脚都应与印制板相连,支脚的最小高度为0.25mm,当使用一个分离式弹性支座或分离式弹性无脚支座时,元器件基面与印制板表面平行安装的要求, 使用非弹性支座连接元器件基面并平行安装于印制板表面时,则基面应与支座完全接触,支脚应与印制板完全接触.4.7.2.6侧面或端部安装的元器件应与印制板粘接或固定住,以防因冲击或震动而松动.4.7.2.7引线带有金属涂层的元器件安装,涂层与印制板表面焊盘处距离不得小于0.25mm.禁止修整引线涂层.4.7.3双引线元器件安装要求：距印制板表面最近的元器件本体边缘与印制板表的平行角度在10度以内,且与印制板间距在1.0mm～2.3mm以内,元器件与印制板垂线成最大角度为±15°.4.7.4扁平封装元器件安装扁平封装元器件的安装要求见条.4.7.5双列直插式集成电路的安装双列直插式元器件基面应与印制板表面隔开,其间距为0.5mm～1mm或引线的凸台高度.4.8焊接方法4.8.1单面印制板的焊接图12 单面印制板的焊接4.8.2金属化孔双面印制板的焊接金属化孔双面印制板的焊接应符合图要求.对有引线或导线插入的金属孔,通孔就充填焊料,焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积90%以上,焊料允许凹缩进孔内,凹缩量如图13：图13 元器件在金属化孔双面印制板上的焊接4.8.3多层印制板的焊接多层印制板的焊接应符合图14要求.严禁两面焊接以防金属化孔内出现焊接不良.图14 元器件在多层印制板上的焊接4.8.4扁平封装集成电路的焊接采用对角线焊接方法,并符合以下规定：扁平应沿印制导线平直焊接,元器件引线与印制板的焊盘应匹配；引线最小焊接长度为1.5mm且引线在焊盘中间；元器件的型号规格标识必须在正面,严禁反装；扁平封装集成电路未使用的引线应焊接在相应的印制导线上；焊点处引线轮廓可见.图15 扁平封装元器件的焊接4.8.5断电器的焊接焊接时非密封继电器应防止焊济、焊料渗入继电器内部,在接线端子之间应塞满条形吸水纸带,焊接时继电器焊接面倾斜不大于90°.焊接密封继电器时,要防止接线端子根部绝缘子受热破裂,可用蘸乙醇的棉球在绝缘子周围帮助散热.4.8.6开关元器件的焊接焊接时可采用接点交叉焊接的方法,使加热温度分散,减少损坏.5元器件焊接判定标准元器件焊接质量判定可根据附表1～附表16内的图示.附表 2 有引脚的支撑孔-焊接主面目标 可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥270° •焊盘焊锡润湿覆盖率≥0•引脚和孔壁润湿角＜270°附表3 有引脚的支撑孔-焊接辅面目标可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥330° •焊盘焊锡润湿覆盖率≥75%•引脚和孔壁润湿角＜330° •焊盘焊锡润湿覆盖率＜75%附表4 焊点状况目标可接受不可接受附表1 焊点润湿目标可接受不可接受1焊点表层总体呈现光滑和与焊接零件由良好润湿；部件的轮廓容易分辨；焊接部件的焊点有顺畅连接的边缘；2表层形状呈凹面状.可接受的焊点必须是焊接与待焊接表面,形成一个小于或等于90度的连接角时能明确表现出浸润和粘附,当焊锡量过多导致蔓延出焊盘或阻焊层的轮廓时除外.1不润湿,导致焊点形成表面的球状或珠粒状物,颇似蜡层面上的水珠；表面凸状,无顺畅连接的边缘；2移位焊点； 3虚焊点.洞区域或表面瑕疵；和焊盘润湿良好；形状可辨识；周围100%有焊锡覆盖；覆盖引脚,在焊盘或导薄而顺畅的边缘. •焊点表层是凹面的、润湿良好的焊点内引脚形状可以辨识.•焊点表面凸面,焊锡过多导致引脚形状不可辨识,但从主面可以确认引脚位于通孔中；•由于引脚弯曲导致引脚形状不可辨识.附表5 有引脚的支撑孔-垂直填充目标可接受不可接受润湿角度＝360°焊锡润湿覆盖率＝100% •周边润湿角度≥330°•焊盘焊锡润湿覆盖率≥75%•周边润湿角度＜330°•焊盘焊锡润湿覆盖率＜75% 附表6 焊接异常-暴露基底金属目标可接受不可接受露基底金属·基底金属暴露于：a〔导体的垂直面b〔元件引脚或导线的剪切端c〔有机可焊保护剂覆盖的盘·不要求焊料填充的区域露出表面涂敷层·元件引脚/导体或盘表面由于刻痕、划伤或其它情况形成的基底金属暴露不能超过对导体和焊盘的要求附表7 焊接异常-针孔/吹孔目标可接受不可接受良好、无吹孔·润湿良好、无吹孔·针孔/吹孔/空洞等使焊接特性降低到最低要求以下附表8 焊接异常-焊锡过量-锡桥目标可接受不可接受·**桥·横跨在不应相连的两导体上的焊料连接·焊料跨接到非毗邻的非共接导体或元件上附表9 焊接异常-焊锡过量-锡球目标可接受不可接受现象·锡球被裹挟/包封,不违反最小电气间隙注：锡球被裹挟/包封连接意指产品的正常工作环境不会引起锡球移动·锡球未被裹挟/包封·锡球违反最小电气间隙附表10 引脚折弯处的焊锡目标可接受不可接受折弯处无焊锡·引脚折弯处的焊锡不接触元件体·引脚折弯处的焊锡接触元件体或密封端附表11 焊接异常-反润湿目标可接受不可接受良好、无反润湿现象·润湿良好、无反润湿现象·反润湿现象导致焊接不满足表面贴装或通孔插装的焊料填充要求附表12 焊接异常-焊料受拢目标可接受不可接受料受拢·无焊料受拢·因连接产生移动而形成的受拢焊点,其特征表力纹附表13 焊接异常-焊料破裂目标可接受不可接受料破裂·无焊料破裂·焊料破裂或有裂纹附表14 焊接异常-锡尖目标可接受不可接受圆润饱满没有锡尖·焊锡圆润饱满没有锡尖·锡尖违反组装的最大高度要求或引脚凸出要求1.5毫米·锡尖违反最小电气间隙附表15 镀金插头目标可接受不可接受插头上无焊锡·镀金插头上无焊锡·在镀金插头的实际连接区域有焊锡、合金以外其它金属附表16 焊接后的引脚剪切目标可接受不可接受·引脚和焊点无破裂·引脚凸出符合规范要求·引脚和焊点无破裂·引脚凸出符合规范要求·引脚与焊点间破裂。
电子焊接工艺技术
电子焊接工艺技术电子焊接工艺技术在电子制造业中扮演着不可或缺的角色。
它是将电子元器件连接在电路板上的关键环节，决定了产品的质量和可靠性。
本文将从焊接方法、焊接设备以及焊接质量控制等方面，探讨电子焊接工艺技术的重要性和发展趋势。
一、焊接方法1. 表面贴装（SMT）焊接技术表面贴装焊接技术是目前电子焊接中应用最广泛的方法之一。
通过将电子元器件直接安装在电路板表面，然后利用热熔的焊锡粘合元器件和电路板之间的金属焊盘。
这种技术具有焊接速度快、生产效率高的特点，适用于小型电路板和微小型元器件的焊接。
2. 波峰焊接技术波峰焊接技术是将整个电路板通过焊锡浪涌池（solder wave）进行焊接。
在电路板通过焊锡浪涌池时，焊盘在特定温度下接触到熔融的焊锡液体。
这种方法适用于电路板上大型元器件的焊接，如电力电子产品。
3. 人工焊接技术人工焊接技术是利用手工焊接铁和焊锡线对电子元器件进行连接。
虽然这种方法较为简单，但需要熟练的焊接工人进行操作，以确保焊点质量。
人工焊接技术适用于维修和研发阶段，以及一些特殊要求的焊接作业。
二、焊接设备1. 焊接机器人随着自动化技术的发展，焊接机器人在工业生产中得到了广泛应用。
焊接机器人具有高精度、高效率、重复性好等特点，能够完成复杂的焊接任务，并提高了焊接质量和效率。
2. 反向工程设备反向工程设备主要用于解决电子焊接中的问题和缺陷。
例如，焊缺陷的分析和修复、未焊接电路追踪等。
通过这些设备，可以帮助工程师快速发现问题，并进行修复和改进。
3. 焊接质量检测设备焊接质量检测设备包括可视检测系统、红外线检测系统等。
这些设备可以实时监测焊接质量，检测焊接点的缺陷和不良现象，确保产品的可靠性和稳定性。
三、焊接质量控制1. 严格的工艺参数控制在电子焊接中，严格的工艺参数控制是确保焊接质量的关键。
包括焊接温度、焊接时间、焊锡量等参数的控制，对于焊接点的形成和连接强度至关重要。
合理的工艺参数控制可以最大程度地避免焊接缺陷和不良现象的发生。
电子产品焊接工艺流程
电子产品焊接工艺流程电子产品焊接工艺流程是指在电子产品制造过程中，对电子元器件进行焊接的操作流程。
焊接是将两个或多个金属部件连接在一起的过程，通过焊接可以提高电子产品的稳定性和可靠性，使其具备更好的性能和使用寿命。
电子产品焊接工艺流程主要包括以下几个步骤：准备工作、焊接检查、焊接准备、焊接操作、焊接检验和产品测试。
首先，进行准备工作。
在开始焊接之前，需要确认所需焊接的电子元器件是否齐全，并检查焊接工具和设备是否正常工作。
另外，还需要准备焊接材料，如焊锡、焊剂等。
接下来，进行焊接检查。
焊接检查是为了确保要焊接的元件和电子产品不存在损坏或缺损情况，以免影响焊接的质量和效果。
对于一些对焊接质量要求较高的元器件，还需要进行焊接性能测试。
然后，进行焊接准备。
焊接准备包括清洁焊接区域、清除焊接区域的氧化物和杂质等工作。
清洁的焊接区域可以提高焊接的质量和效果。
接下来，进行焊接操作。
焊接操作是焊接工艺流程中最关键的一步。
在进行焊接操作时，必须保证元件和焊接区域处于适当的温度和湿度条件下。
对于手工焊接，操作人员必须熟练掌握焊接技巧和要领，确保焊接质量和效果。
完成焊接操作后，需要进行焊接检验。
焊接检验是为了验证焊接质量和效果是否符合规定标准和要求。
可以通过目测检查焊接点是否光亮、焊接是否牢固等来进行初步检验。
对于高要求的焊接质量，还需要进行其他检测手段，如X光检测和金相检测等。
最后，进行产品测试。
产品测试是为了验证焊接的结果和效果，并检查电子产品的性能是否稳定和可靠。
产品测试可以通过使用测试仪器和设备进行，如万用表、示波器等。
综上所述，电子产品焊接工艺流程是整个电子产品制造过程中非常重要的一环。
通过正确的焊接工艺操作和质量控制，可以提高电子产品的稳定性和可靠性，从而满足用户对电子产品的需求和要求。
因此，焊接工艺流程的规范和标准化对于提高电子产品质量和市场竞争力具有重要意义。
此外，电子产品焊接工艺流程中还需要注意一些细节，以确保焊接质量和效果。
dip焊接工艺
dip焊接工艺
DIP焊接工艺，即双面插件（Dual In-line Package）焊接工艺，是一种常用的电子元器件焊接工艺。
下面是DIP焊接工艺的
步骤：
1. 材料准备：准备好所需焊接的DIP元器件、PCB板、焊线、焊锡等。
2. 焊接设备准备：准备好焊接设备，如焊台、焊接台、焊锡炉、热风枪等。
3. 板面处理：将PCB板的焊盘清洁干净，以确保焊接的质量。
4. 元器件安装：将DIP元器件的引脚逐个插入PCB板焊盘中，确保引脚与焊盘对应。
5. 固定元器件：使用夹具或其他固定工具，将DIP元器件固
定在PCB板上，以防止其在焊接过程中移动。
6. 焊接：使用焊台和焊锡炉等工具，将焊锡融化，将焊锡涂在焊盘上，使焊盘与元器件引脚焊接在一起。
7. 检查焊接质量：焊接完成后，使用显微镜等工具检查焊接质量，确保焊点牢固、没有冷焊、短路等问题。
8. 清洁与后处理：清洁焊接区域，去除焊渣等杂质，以保持焊接的整洁。
以上就是DIP焊接工艺的一般步骤，具体实施时还需根据具
体情况进行调整。
此外，还需要根据元器件和电路板的特点，选择适当的焊接参数以及焊接工具，以确保焊接质量和可靠性。
波峰焊用途
波峰焊用途波峰焊是一种常见的电子元器件焊接工艺，用于连接电路板和电子元件。
这种焊接方法是通过将焊锡加热至液态，然后在焊点上形成一层高度不均匀但密集的锡珠，从而形成一种波浪状的外观。
波峰焊最常见的应用是在PCB（Printed Circuit Board，印刷电路板）制造和电子设备生产中，但也可以用于其他类型的焊接工艺。
波峰焊的主要用途之一是连接电子元器件和电路板。
电子设备中的各种元器件，如电阻、电容、集成电路等，通常需要与PCB连接，以实现电路的功能。
波峰焊通过将元器件引脚与焊接面板上的焊点相连，从而实现了电气连接。
这种焊接方法可靠且高效，适用于大批量的生产。
除了连接元器件外，波峰焊也可用于连接连接器和插件。
在一些电子设备中，需要将连接器焊接到电路板上，以便连接外部设备或模块。
波峰焊通过将连接器引脚与PCB焊点相连，实现了稳固的连接。
这种焊接方法使连接器与电路板之间的连接更牢固，可靠性更高。
此外，波峰焊还可以被应用在焊接大型电子元器件上，例如电源模块和变压器。
这些元器件通常有较大的引脚数目和焊接面积，传统的手工焊接难以满足需求。
波峰焊通过焊锡的波峰形成，可以一次性完成多个焊点的连接，提高了工作效率和焊接质量。
这种方法也可避免因手工焊接而可能产生的焊锡虚焊和短路等问题，可以保证焊接质量。
此外，波峰焊还可以用于表面贴装元件的二次焊接。
在贴片元件的表面贴装工艺中，元件的引脚与焊接面板上的焊点相连接。
然而，由于元件和焊接面板之间的热膨胀系数不同，有时会导致焊点的不良连接。
通过进行波峰焊的二次焊接，可以重新加热焊点以消除焊接问题，从而提高焊接质量。
总之，波峰焊在电子制造行业中有着广泛的应用。
它可以用于连接各种电子元器件和电路板，连接连接器和插件，焊接大型元器件，以及进行表面贴装元件的二次焊接。
波峰焊具有高效、稳定、可靠的特点，是电子制造工艺中不可或缺的一部分。
通过不断的技术改进和工艺优化，波峰焊将继续发挥重要作用，为电子设备的生产提供可靠的焊接解决方案。
电子元器件的安装要求与焊接工艺
电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。
1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。
若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。
2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。
除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。
5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。
6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。
电子元器件常用的焊接方式有哪些
电子元器件常用的焊接方式有哪些电子元器件是电子设备的重要组成部分。
为了保证电子设备的质量和可靠性，需要使用焊接技术将电子元器件连接在一起。
目前常用的焊接方式主要包括手工、自动和表面贴装三种。
本文将对这三种焊接方式进行详细介绍。
手工焊接手工焊接是最古老的焊接方式，也是最基本的方式之一。
该方式需要使用手动焊接工具，例如手持烙铁和焊锡线。
手工焊接能够对电子元器件进行精细的焊接，可以适应有限的空间和复杂的焊接要求。
手工焊接的具体步骤包括：1.准备焊接工具和材料，例如烙铁、焊锡线、螺丝刀等。
2.清洁元器件和焊接点，去除污垢和氧化层。
3.使用烙铁在焊点上加热，同时将焊锡线放置在焊点上。
4.等待焊锡熔化并覆盖焊点，形成稳定的焊接连接。
5.检查焊点是否完整和稳定，如果有缺陷则需要重新焊接。
尽管手工焊接速度相对较慢，但它具有成本低、适用范围广、操作简单等优点。
因此，手工焊接在小批量生产和重要部件的焊接中仍被广泛使用。
自动焊接自动焊接是一种机械化焊接方式，需要使用一些特定的设备。
由于自动焊接速度快、精度高，因此适用于中批量和大批量生产，并且可以显著提高焊接质量和生产效率。
自动焊接的具体步骤包括：1.准备焊接机器人或机器，调整焊接参数。
2.安装焊接元器件和焊点，准备焊接材料。
3.启动自动焊接设备，进行焊接过程。
4.进行焊后检查，判断焊接质量是否合格。
自动焊接可分为多种类型，如焊接设备的不同、焊接形式的不同等。
其中，最常见的自动焊接包括波峰焊和贴片焊。
波峰焊波峰焊是一种常用的大批量生产焊接方式。
该方式主要应用于插件式元器件，如电阻器、电容器等。
波峰焊采用波峰焊机将焊锡液体送到焊点上，再通过波峰喷嘴使焊锡凝固，形成稳定连接。
波峰焊具有高效、精度高等优点，但要求焊点排列必须规整、焊锡液要求固化时间一致、对焊接设备工艺要求高等缺点。
贴片焊贴片焊常用于集成电路和印制电路板焊接。
该方式将SMT贴片组件自动放置在PCB上，并使用热风或红外灯在焊点上加热，使焊锡熔化并形成连接。
电子产品组装工艺流程详解
电子产品组装工艺流程详解电子产品的组装工艺是保证产品质量和生产效率的重要环节，通过详细的工艺流程，可以确保产品在制造过程中达到预期的标准和要求。
本文将详细解析电子产品组装的工艺流程。
一、产品准备在开始组装之前，首先需要准备好相关的电子元器件和所需要的工具材料。
这些元器件包括电路板、电子元件、连接器和外壳等。
同时，还需要准备工艺流程指导书和质量检测相关的检测设备。
二、元器件焊接元器件焊接是电子产品组装的核心工艺环节，通常有手工焊接和机器焊接两种方式。
1. 手工焊接手工焊接一般用于小规模生产和样品制作。
操作者根据电路板上的标志和焊接点，使用电烙铁和焊锡将元件焊接在正确的位置上。
焊接完成后，需要进行目视检查，确保焊点的质量和连接的稳固性。
2. 机器焊接机器焊接适用于大规模生产情况下，可以提高生产效率和焊接质量的一致性。
常见的机器焊接方式有波峰焊、无铅焊等。
操作者需要根据工艺要求调整机器参数，并进行焊接过程的监控和质量检测。
三、产品装配在元器件焊接完成后，需要进行产品的装配工作，包括电路板安装、连接器插拔、固定螺丝等。
装配过程需要特别注意产品的结构和外观要求，确保各个部件的位置和定位准确。
四、外壳组装外壳组装是为了保护电子产品内部的元器件和电路，并为用户提供良好的外观和使用体验。
外壳组装一般包括拆模、打孔、喷涂等工艺流程。
在组装过程中，操作者需要保持清洁，并防止静电对产品造成损害。
五、功能测试和调试组装完成后的电子产品需要进行功能测试和调试，以确保产品符合设计要求和标准。
测试可以通过专门的测试设备和测试程序进行，也可以通过人工操作进行功能测试。
六、产品质检产品质检是保证产品质量的重要环节，包括外观检查、性能测试、环境适应性测试等。
合格的产品通过质检后，可以进行包装和发货。
七、产品包装和发货在产品包装和发货环节，需要确保产品的安全性和完整性。
包装过程应该根据产品的特点和运输要求选择合适的包装材料，并进行标识和记录。
波峰焊的工艺流程
波峰焊的工艺流程波峰焊是一种常见的电子元器件焊接工艺，广泛应用于电子设备制造业。
它具有焊接速度快、焊点牢固等优点。
下面将介绍波峰焊的工艺流程。
一、准备工作波峰焊的准备工作包括准备焊接设备和准备焊接材料两个方面。
1. 准备焊接设备波峰焊需要使用波峰焊机，这是一种专门用于波峰焊的设备。
在准备工作中，需要检查波峰焊机的工作状态和焊接参数的设置，确保设备正常运行。
2. 准备焊接材料波峰焊需要使用焊锡丝和焊接药剂。
焊锡丝是用于焊接的主要材料，而焊接药剂则用于清洁焊接表面和提高焊接质量。
二、焊接准备焊接准备包括焊接工件的准备和焊接环境的准备两个方面。
1. 焊接工件的准备焊接工件是指需要进行波峰焊的电子元器件。
在焊接准备中，需要对焊接工件进行清洁和检查，确保焊接表面没有灰尘、油污等杂质，以及焊接引脚没有弯曲、破损等缺陷。
2. 焊接环境的准备焊接环境需要保持整洁、安静，以减少焊接过程中的干扰和误操作。
此外，还需要确保焊接环境的温度和湿度适宜，以保证焊接质量。
三、焊接过程波峰焊的焊接过程主要包括上锡、预热、焊接和冷却四个阶段。
1. 上锡上锡是波峰焊的第一步，也是最关键的一步。
在上锡阶段，需要将焊锡丝通过波峰焊机的焊锡槽加热熔化，并将焊锡液槽中的焊锡液上升至波峰区域。
然后，将焊接工件的焊接表面浸入焊锡液中，使焊锡液覆盖住焊接表面，形成一层均匀的焊锡涂层。
2. 预热上锡后，需要对焊接工件进行预热。
预热的目的是提高焊接质量，减少焊接过程中的热应力。
在预热阶段，需要将焊接工件放置在预热区域，使其温度逐渐升高，直到达到预定的焊接温度。
3. 焊接预热后，进入焊接阶段。
在焊接阶段，需要将预热后的焊接工件通过传送带送入焊接区域。
焊接区域有一个波峰，由焊锡液形成。
当焊接工件经过波峰时，焊锡液会涂覆在焊接表面上，形成焊点。
焊接工件经过波峰后，焊点会冷却固化。
4. 冷却焊接完成后，需要对焊接工件进行冷却。
冷却的目的是使焊点固化，确保焊接质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
润湿(横向流动)
又称浸润，是指熔融焊料在金属表面形成均匀、平滑、 连续并附着牢固的焊料层。浸润程度主要决定于焊件 表面的清洁程度及焊料的表面张力。金属表面看起来 是比较光滑的，但在显微镜下面看，有无数的凸凹不 平、晶界和伤痕的，焊料就是沿着这些表面上的凸凹 和伤痕靠毛细作用润湿扩散开去的，因此焊接时应使 焊锡流淌。流淌的过程一般是松香在前面清除氧化膜， 焊锡紧跟其后，所以说润湿基本上是熔化的焊料沿着 物体表面横向流动。润湿的好坏用润湿角表示.
焊接的基础知识
• 1.锡焊分类及特点
• 焊接一般分三大类：熔焊、接触焊和钎焊。（qian)
• 2.钎焊:采用比被焊件熔点低的金属材料作焊料，将
焊件和焊料加热到高于焊料的熔点而低于被焊物的熔 点的温度，利用液态焊料润湿 润湿被焊物，并与被焊物相 润湿 扩散，实现连接 连接。钎焊根据使用焊料熔点的不同又 互扩散 扩散 连接 可分为硬钎焊和软钎焊。使用焊料的熔点高于4500C 的焊接称硬钎焊；使用焊料的熔点低于4500C 的焊接 称软钎焊。电子产品安装工艺中所谓的“焊接”就是 软钎焊的一种，主要使用锡、铅等低熔点合金材料作 焊料，因此俗称“锡焊 锡焊”。 锡焊
焊锡合金的特性-力学性能
在实际焊接中，即使不考虑焊接过程中所产生的缺陷 如空洞和气泡等对强度的影响，焊点强度也经常出现 问题。电子产品在实际工作中，焊点电阻的存在，而 出现发热现象，在温度循环的情况下，焊点出现蠕变 和疲劳，这将极大的影响焊点的力学性能。例如温度 在20~110℃之间循环超过2000 次，焊料的抗剪强度仅 为正常值的1/5~1/10。此外焊点的强度还与焊点的形 状、负载的方向、厚度以及冷却的速度有关。-为什么 对电子产品老化原因。
润湿示意图
扩散(纵向流动)
• 伴随着熔融焊料在被焊面上扩散的润湿现象还 出现焊料向固体金属内部扩散的现象。例如， 用锡铅焊料焊接铜件，焊接过程中既有表面扩 散，又有晶界扩散和晶内扩散。锡铅焊料中的 铅只参与表面扩散，而锡和锏原子相互扩散， 这是不同金属性质决定的选择扩散。正是由于 这种扩散作用，在两者界面形成新的合金，从 而使焊料和焊件牢固地结合。
加焊锡
• • 2) 加焊锡 焊锡加焊盘上（而不是仅仅加在元件引脚上），待焊盘温度上升到使焊 锡丝熔化的温度，焊锡就自动熔化。不能将焊锡直接加在tip 上使其熔化， 这样会造成冷焊。
焊后加热
• 拿开焊锡丝后，不要立即拿走烙铁，继续加热使焊锡完成润湿和 扩散两个过程，直到是焊点最明亮时再拿开烙铁。
冷却
锡铅焊料焊接紫铜时的部分 断面金属组织的放大说明
焊接要素
• • • • 1.焊接母材的可焊性 2.焊接部位清洁程度 3.助焊剂 4.焊接温度和时间
• 焊锡的最佳温度 • 为250±5ºC，最低焊接温度为240ºC。温度太低易形成冷焊点。 高于260ºC易使焊点质量变差 焊接时间：完成润湿和扩散两个过程需2~3S，1S 仅完成润湿和扩 散两个过程的35%。一般IC、三极管焊接时间小于3S，其他元件 焊接时间为4~5S。
手工焊接设备
• 普通电烙铁、调温式电烙铁、恒温电烙铁
各种电烙铁头
调温式电烙铁
• 1. 手动调温式电烙铁 • 实际是将烙铁接到一个可调电源上，通过改变调压器输出的交流 电压的大小来调节烙铁温度。这种烙铁的温度稳定性不是很稳定。 • 2. 自动调温式电烙铁 • 这种烙铁的典型产品如日本白光公司的HAKO928。它靠温度传感 器监测烙铁头的温度，并通过放大器将温度传感器输出信号放大， 控制给烙铁供电的电源电压，当烙铁头的温度与设定温度较大时， 以较大的电压加热，当烙铁头的温度与设定的温度较小时，以较 小的电压加热。这种烙铁的特点是，控温准确（控温精度为 ±10°C）。
优良焊点
焊点的拉尖和引脚断裂
使用电烙铁的安全操作要求
• 220V交流市电供电，电烙铁头的温度可达到350℃。 • （1）使用前必须用万用表R*100档检查电源线是否断路或短 路。20W内热式电烙铁的正常阻值约为2.2K -2.6K 。如果发 现异常应向老师报告，由老师处理，及时消除隐患。 • （2）检查电烙铁电源线外面的绝缘层是否有破损，一旦发现 破损之处应停止使用。 • （3）插拔电烙铁必须必须用手捏住电源插头，严禁拉电线。 • （4）在使用电烙铁的过程中要防止跌落，严禁敲击电烙铁。 • （5）爱护教室中的供电设备，如电源插头、电线、漏电保护 器。 • （6）电烙铁应摆放在烙铁架上，使用中防止烫着邻近同学， 也防止烫伤自己。 • （7）防止电烙铁上的熔锡烫着周围的同学。 • (8)离开实验室时应及时将电源头拔掉
自动调温式电烙铁
恒温电烙铁
• 恒温电烙铁是指温度非常稳定的电烙铁。典型产品如美国 METICA 公司的产品如下图。MS-500S 这种烙铁由焊接台、TIP 头、和烙铁架三部分组成。其中焊接台是加热电源，输出低压高 频的电流对烙铁头（TIP 头）加热。与普通的电烙铁有根本的区 别，普通的电烙铁，加热区远离烙铁头并采用恒功率电阻式发热， 因此烙铁头升温慢，热惯性大，操作不慎容易损坏芯片。Metcal 烙铁头由特殊材料制成，在TIP 头温度没有达到设定温度时以较 大功率加热，当温度接近设定温度时，由于TIP 头本身电阻的变 化，会以较小的功率加热。因此烙铁头升温迅速，温度稳定并能 保证每一个操作者的电烙铁在同样的温度范围内完成焊接工作。 这种烙铁的工作 • 特点是： • 1) 升温快，TIP 能在4 秒钟内自动升温到所需的温度。 • 2) 温度稳定性好，TIP 头的加热温度可达到的精度为±1.1°C。 • 3) 符合ESD 防护的标准，特别适合微型电子组件的手工焊接和返 修。
合金层(界面层)
扩散的结果使锡原子和被焊金属铜的交接处形 成合金层，从而形成牢固的焊接点。以锡铅焊 料焊接铜件为例。低温(250～300℃)条件下， 铜和焊锡的界面就会生成Cu3Sn 和Cu6Sn5。若 温度超过300℃，除生成这些合金外，还要生 成Cu31Sn8 等金属间化合物。焊点界面的厚度 因温度和焊接时间不同而异，一般在3~10um 之间。图3—2 所示是锡铅焊料焊接紫铜时的部 分
焊剂
• 助焊剂的作用是清除金属表面氧化物，硫化物、 油和其它污染物，并防止在加热过程中焊料继 续氧化。同时，它还具有增强焊料与金属表面 的活性、增加浸润的作用。 • (1)有清洗被焊金属和焊料表面的作用。 • (2)熔点要低于所有焊料的熔点。 • (3)在焊接温度下能形成液状，具有保护金属表 面的作用。 • (4)有较低的表面张力，受热后能迅速均匀地流 动。
手工焊接工艺
• 正确的焊接方法 焊接时利用烙铁 头的对元件引线和 焊盘预热，烙铁头与焊盘的平面最好成 45°夹角，等待焊金属上升至焊接温度 时，再加焊锡丝。被焊金属未经预热， 而将焊锡直接加在烙铁头上，使焊锡直 接滴在焊接部位，这种焊接方法常常会 导致虚焊。
穿孔器件焊接的步骤：
1) 预热：
烙铁头与元件引脚、焊盘接触，同时预热焊盘与元件引脚。而不 是仅仅预热元件。
焊接工艺
• 焊接是电子产品组装过程中的重要工艺。焊接质量的 好坏，直接影响电子电路及电子装置的工作性能。优 良的焊接质量，可为电路提供良好的稳定性、可靠性， 不良的焊接方法会导致元器件损坏，给测试带来很大 困难，有时还会留下隐患，影响的电子设备可靠性。 随着电子产品复杂程度的提高，使用的元器件越来越 多，有些电子产品（尤其是有些大型电子设备）要使 用几百上千个元器件，焊点数量则成千上万。而一个 不良焊点都会影响整个产品的可靠性。焊接质量是电 子产品质量的关键。
导电：相对于铜的导电率，锡铅合金的导电率 仅是铜的1/10，即它的导电能力比较差。焊点 的电阻与电阻率、焊点的形状、面积等多种因 素有关。焊点如有空洞、深孔等缺陷，电阻就 要明显变大。在室温下，一般一个焊点的电阻 通常在1~10mΩ 之间。当有大电流流过焊接部 位时，就必须考虑其压降和发热。因此，对大 电流通过的焊接部位，除了印制导线要加宽外， 待焊物件还应该绕焊
树脂类助焊剂
• 树脂类助焊剂这类助焊剂在电子产品装配中应用较广，其主要成 分是松香。在加热情况下，松香具有去除焊件表面氧化物的能力， 同时焊接后形成的膜层具有覆盖和保护焊点不被氧化腐蚀的作用。 由于松脂残渣为非腐蚀性、非导电性，非吸湿性，焊接时没有什 么污染，且焊后容易清洗，成本又低，所以这类助焊剂至今还被 广泛使用。松香助焊剂的缺点是酸值低、软化点低(55’C 左右)， 且易氧化，易结晶、稳定性差，在高温时很容易造成虚焊。目前 出现了—种新型的助焊剂—氢化松香，我国已开始生产。它是用 普通松脂提炼来的，氢化松香在常温下不易氧化变色，软化点高， 脆性小，酸值稳定，无毒，无特殊‘气味，残渣易清洗，适用于 波峰焊接。
• 在冷却过程中不要移动
不正确的操作
★ 焊锡加在元件引脚上，而不是焊盘上件引脚、焊盘没 有预热，造成虚焊
优良焊点的特征
优良焊点的特征 一个优良的焊点必须具备以下的特征： 一个优良的焊点必须具备以下的特征： 1) 良好的导电性能：良好的导电性能才能保证电路的互联，一个好的焊点， 良好的导电性能：良好的导电性能才能保证电路的互联，一个好的焊点， 一般要求焊点的电阻在1~10mΩ 之间。如果焊点有空洞或虚焊，焊点电 一般要求焊点的电阻在 Ω 之间。如果焊点有空洞或虚焊， 阻就会增大，工作时，会使焊点的电压降增大，焊点发热严重，影响电 阻就会增大，工作时，会使焊点的电压降增大，焊点发热严重， 路的正常工作，虚焊的焊点甚至影响电路的联通。 路的正常工作，虚焊的焊点甚至影响电路的联通。 2) 良好的机械性能：要求焊点有一定的强度使元器件牢牢固定在 良好的机械性能：要求焊点有一定的强度使元器件牢牢固定在PCB 板上。 板上。 3) 有良好的外观：保证焊点良好的电气性能和机械性能的条件是焊锡与元 有良好的外观： 件引脚、 焊盘形成良好的浸润。 件引脚、PCB 焊盘形成良好的浸润。浸润良好的焊点在外观上具备如下 的的特点： 的的特点： 焊接面在外观必须是明亮的，光滑的、内凹的。元件的引脚和PCB 板上 焊接面在外观必须是明亮的，光滑的、内凹的。元件的引脚和 的焊盘要形成良好的浸润．浸润角度＜60°（注：润湿角是指焊料和母 的焊盘要形成良好的浸润．浸润角度＜ ° 材的界面与焊料表面的切线的间的夹角） 材的界面与焊料表面的切线的间的夹角） 4) 焊锡量适当 5) 对高频、高压电子设备极为重要。高频电子设备中高压电路的焊接点， 对高频、高压电子设备极为重要。高频电子设备中高压电路的焊接点， 如果有毛刺，不应有毛刺和空隙成尖端放电 如果有毛刺，不应有毛刺和空隙成尖端放电
