三极管恒流源电路

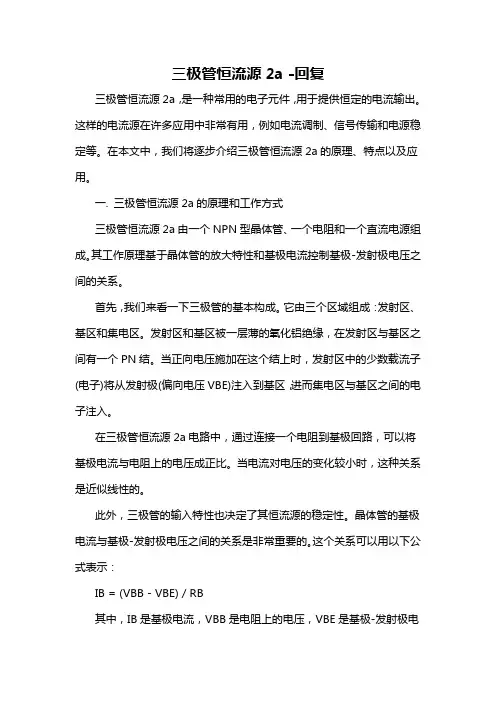

三极管恒流源2a -回复
三极管恒流源2a -回复三极管恒流源2a,是一种常用的电子元件,用于提供恒定的电流输出。
这样的电流源在许多应用中非常有用,例如电流调制、信号传输和电源稳定等。
在本文中,我们将逐步介绍三极管恒流源2a的原理、特点以及应用。
一. 三极管恒流源2a的原理和工作方式三极管恒流源2a由一个NPN型晶体管、一个电阻和一个直流电源组成。
其工作原理基于晶体管的放大特性和基极电流控制基极-发射极电压之间的关系。
首先,我们来看一下三极管的基本构成。
它由三个区域组成:发射区、基区和集电区。
发射区和基区被一层薄的氧化铝绝缘,在发射区与基区之间有一个PN结。
当正向电压施加在这个结上时,发射区中的少数载流子(电子)将从发射极(偏向电压VBE)注入到基区,进而集电区与基区之间的电子注入。
在三极管恒流源2a电路中,通过连接一个电阻到基极回路,可以将基极电流与电阻上的电压成正比。
当电流对电压的变化较小时,这种关系是近似线性的。
此外,三极管的输入特性也决定了其恒流源的稳定性。
晶体管的基极电流与基极-发射极电压之间的关系是非常重要的。
这个关系可以用以下公式表示:IB = (VBB - VBE) / RB其中,IB是基极电流,VBB是电阻上的电压,VBE是基极-发射极电压,RB是电阻的阻值。
从公式中可以看出,基极电流与电阻上的电压成正比。
二. 三极管恒流源2a的特点1. 高稳定性:三极管恒流源2a具有较高的稳定性,可以在一定电压范围内提供恒定的电流输出。
2. 可调性:通过调整电源电压或改变电阻阻值,可以调整输出电流的大小,以满足不同应用的需求。
3. 低电压降:由于基极电流很小,三极管恒流源2a的电压降也很低,能够减少能量损耗。
4. 宽工作范围:三极管恒流源2a可以在较宽的电压范围内工作,适用于不同的应用场景。
三. 三极管恒流源2a的应用1. 电流源:三极管恒流源2a可以作为稳定的电流源,用于供应其他电路或器件所需的恒定电流。
2. 电流调制:在通信和广播领域中,三极管恒流源2a可以用于电流调制,将信号转换为恒定电流以便传输。
2个NPN三极管组成的恒流电路
交流群一个读者,问到两个NPN三极管组成的恒流电路,今天简单总结一下,并且仿真看一下带载能力如何。
2个NPN组成恒流T1和T2为两个XPX三极管。
R1=1K z用来模拟负载,AM1为电流表,R4=100R,为恒流设置电阻。
R1 1kR31k ,-A/W——ΓT1 MMBT2222LT1T2 MMBT2222LT100- 2首先要判断两个三极管工作在何种状态?假设T1工作在放大区,那么就满足等式Ic= Bib, Ie=Ic÷Ib, 一般β是几十到几百,忽略Tb, Te约等于Tc。
根据T2三极管Vbe钳位,知道了T1发射极电压,得出I。
的电流,1c等于Ic, 1c有了,集电极电压有了,可以算出Vcc是合理的,即假设成立,T1工作在发放大区。
同样的道理,T2也是工作在放大区。
T1和T2相互制约,不存在一方工作在饱和区的情况。
我们直接先看仿真结果,然后看工作原理。
3点的电压为T2 BE PN 结钳位电压,0.58V,我们所需要的恒流I=Vbe∕R4,为 5. 8nιAo 工作原理:负载加重时,即R1减小,口增大,12增大,R4上的压降增大,13增大,T2的 CE 等效电阻减小,14和15增大,16近似不变,17减小,导致II 减小,这其实 是一个负反馈,起到恒流的作用。
R1 1k AΛ∕VR1增大,负载减轻,是同样的分析方法,这里不再赘述。
带载能力R4=100Ω,恒流输出5.8mA,仿真得出带载能力在1.6K 左右。
路电由电流AM16 8aA ×IJU04) 5 8∙λ I.B2[1,5] 86 85uA IJB[5>β] 29 26uA I-M(X0] 5 8⅛A IJS(2,3]-?50 39nA 7]OY V.Rl[L4] 5 8V VJβ(h6] 8 68V U3[5,6) 29.26∙V V -,M[3/0] 582 av VJ6(i3]-750 39uV V -VI (LO ] 10V VF_110V VP_2 582 05∙V VP_3 582 ‰V VP.4 4 2V V?_5 1 32V VP_6 1 29V VP 」4 2V小厂书 PH点电压ms∣√电淙«跄ILx …取消Jl萍1WitJ ,l5lT2 MMBT2222LT1I7R5 1kR1 1k将R4减小至U47Q,恒流输出12mA,仿真得出带载能力在765Q0可以得出一个结论:恒流越小,带载能力越强,恒流越大,带载能力越弱。

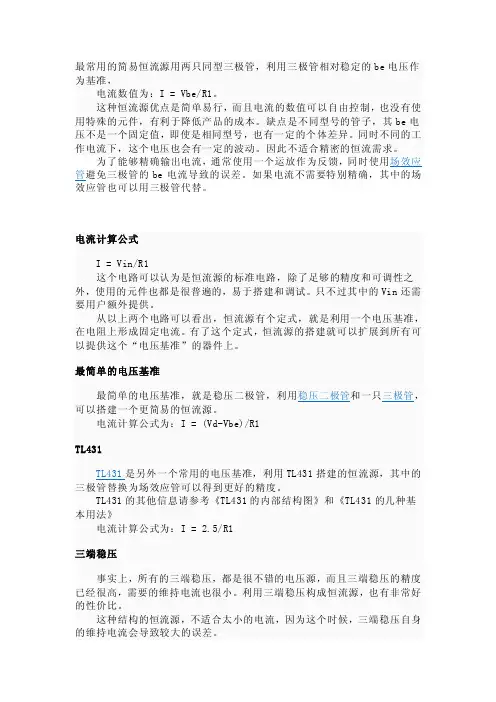

最常用的简易恒流源用两只同型三极管
最常用的简易恒流源用两只同型三极管,利用三极管相对稳定的be电压作为基准,电流数值为:I = Vbe/R1。
这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。
缺点是不同型号的管子,其be电压不是一个固定值,即使是相同型号,也有一定的个体差异。
同时不同的工作电流下,这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be电流导致的误差。
如果电流不需要特别精确,其中的场效应管也可以用三极管代替。
电流计算公式I = Vin/R1这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出,恒流源有个定式,就是利用一个电压基准,在电阻上形成固定电流。
有了这个定式,恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准最简单的电压基准,就是稳压二极管,利用稳压二极管和一只三极管,可以搭建一个更简易的恒流源。
电流计算公式为:I = (Vd-Vbe)/R1TL431TL431是另外一个常用的电压基准,利用TL431搭建的恒流源,其中的三极管替换为场效应管可以得到更好的精度。
TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为:I = 2.5/R1三端稳压事实上,所有的三端稳压,都是很不错的电压源,而且三端稳压的精度已经很高,需要的维持电流也很小。
利用三端稳压构成恒流源,也有非常好的性价比。
这种结构的恒流源,不适合太小的电流,因为这个时候,三端稳压自身的维持电流会导致较大的误差。
电流计算公式为:I = V/R1,其中V是三端稳压的稳压数值。
实际的电路中,有一些特殊的结构,也可以提供很好的恒流特性,最典型的就是一个很高的电压通过一个电阻在一个低压设备上形成电流,这个恒流源的精度,取决于高压的精确度和低压设备本身导致的电压波动。

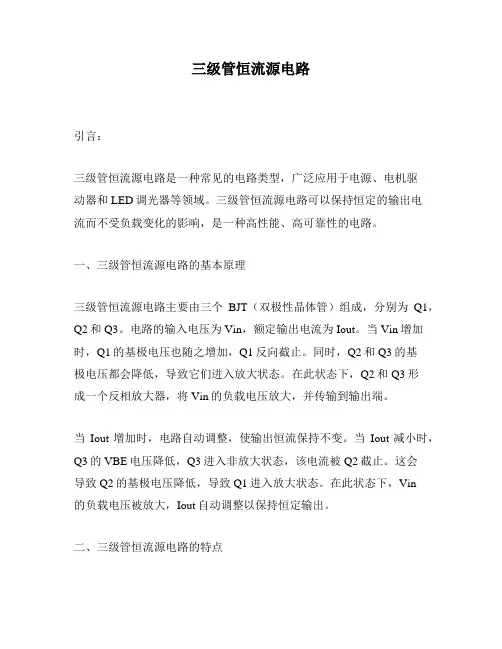

三级管恒流源电路
三级管恒流源电路引言:三级管恒流源电路是一种常见的电路类型,广泛应用于电源、电机驱动器和LED调光器等领域。
三级管恒流源电路可以保持恒定的输出电流而不受负载变化的影响,是一种高性能、高可靠性的电路。
一、三级管恒流源电路的基本原理三级管恒流源电路主要由三个BJT(双极性晶体管)组成,分别为Q1,Q2和Q3。
电路的输入电压为Vin,额定输出电流为Iout。
当Vin增加时,Q1的基极电压也随之增加,Q1反向截止。
同时,Q2和Q3的基极电压都会降低,导致它们进入放大状态。
在此状态下,Q2和Q3形成一个反相放大器,将Vin的负载电压放大,并传输到输出端。
当Iout增加时,电路自动调整,使输出恒流保持不变。
当Iout减小时,Q3的VBE电压降低,Q3进入非放大状态,该电流被Q2截止。
这会导致Q2的基极电压降低,导致Q1进入放大状态。
在此状态下,Vin的负载电压被放大,Iout自动调整以保持恒定输出。
二、三级管恒流源电路的特点1. 稳定的输出电流。
三级管恒流源电路可以保持恒定的输出电流,即使负载发生变化。
2. 高可靠性和高性能。
三级管恒流源电路具有较高的可靠性和性能,可以在宽广的温度范围内,较长时间内工作。
3. 小尺寸。
三级管恒流源电路具有较小的尺寸,可以在高密度的电路板上实现。
4. 具有反向保护功能。
三级管恒流源电路具有反向保护功能,不会受到反向电压损伤。
5. 低成本。
三级管恒流源电路由普通的场效应晶体管或双极晶体管构成,成本较低,适用于大批量生产。
三、应用范围三级管恒流源电路广泛应用于LED驱动器、电源、电机驱动器等领域。
在LED驱动器中,三级管恒流源电路可以保持恒定的电流输出,不会因LED电压的变化而影响LED亮度,保证LED灯具具有均匀、稳定和高效的亮度输出。
在电源和电机驱动器中,三级管恒流源电路可以保持稳定的输出电流,使设备的稳定性和可靠性得到保证。
结论:三级管恒流源电路是一种高性能、高可靠性、低成本的电路,广泛应用于各种领域。
npn和pnp恒流电路
npn和pnp恒流电路npn和pnp恒流电路分别是由npn三极管和pnp三极管构成的电路。
它们都可以实现恒流控制的功能,具有广泛的应用。
下面,我们将从构成、特点和应用三个方面详细介绍这两种电路。
一、构成npn和pnp恒流电路的基本构成是三极管、电阻和电源。
以npn为例,三极管的发射极接电源,基极通过电阻连接到发射极和基极之间的电压,集电极接外部负载。
当负载变化时,负载电流也发生了变化,这就导致基极电流发生变化,从而改变三极管的放大倍数,最终使得集电极电流变化,以达到控制负载电流的目的。
pnp恒流电路与npn恒流电路的不同之处在于,pnp的构成与npn略有不同,但其工作原理和控制方式完全相同,所以此处略去。
二、特点1、恒流控制:npn和pnp恒流电路都可以实现负载电流的恒定控制。
通过控制三极管的放大倍数,使得三极管的集电极电流保持不变,从而达到控制负载电流的目的。
2、高精度:恒流电路控制负载电流可以非常精准。
由于三极管的放大倍数稳定,因此可以实现输出电流的高精度恒定。
3、灵活可变:通过改变电阻的大小,可以实现对恒流电路输出电流的调节。
这为适应不同的应用需求提供了灵活性和可变性。
三、应用npn和pnp恒流电路的应用非常广泛,以下列举几个典型应用:1、LED驱动:LED需要一个确定的电流才能工作,通过npn恒流电路可以精确控制驱动电路的电流,使得LED可以稳定、可靠的工作。
2、电源稳定器:通过pnp恒流电路可以实现电源稳定器的功能,稳定输出电流,保持电路稳定工作,是工业、航空、军事等领域的重要应用。
3、摆扫信号源:通过恒流电路实现的摆扫信号源可以应用于电子学以及各个领域。
常被应用于调制信号源、频率测量仪表、示波器、曲线跟踪仪等。
4、光电传感器:光电传感器中的光敏电阻需要一个确定的恒定电流才能工作,通过npn恒流电路可以实现这个功能,而pnp恒流电路也可以实现光电传感器的信号放大电路。
综上所述,npn和pnp恒流电路是非常实用的电路,在工业、航空、军事、医疗等领域发挥着重要的作用。

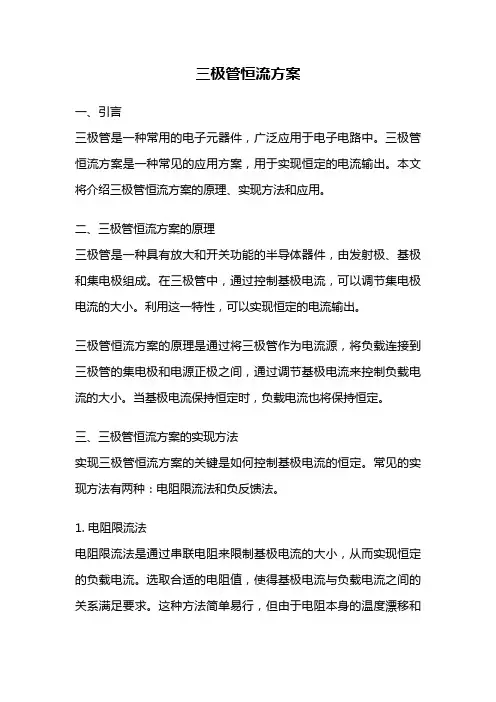

三极管恒流方案
三极管恒流方案一、引言三极管是一种常用的电子元器件,广泛应用于电子电路中。
三极管恒流方案是一种常见的应用方案,用于实现恒定的电流输出。
本文将介绍三极管恒流方案的原理、实现方法和应用。
二、三极管恒流方案的原理三极管是一种具有放大和开关功能的半导体器件,由发射极、基极和集电极组成。
在三极管中,通过控制基极电流,可以调节集电极电流的大小。
利用这一特性,可以实现恒定的电流输出。
三极管恒流方案的原理是通过将三极管作为电流源,将负载连接到三极管的集电极和电源正极之间,通过调节基极电流来控制负载电流的大小。
当基极电流保持恒定时,负载电流也将保持恒定。
三、三极管恒流方案的实现方法实现三极管恒流方案的关键是如何控制基极电流的恒定。
常见的实现方法有两种:电阻限流法和负反馈法。
1. 电阻限流法电阻限流法是通过串联电阻来限制基极电流的大小,从而实现恒定的负载电流。
选取合适的电阻值,使得基极电流与负载电流之间的关系满足要求。
这种方法简单易行,但由于电阻本身的温度漂移和电压变化等因素的影响,使得基极电流的恒定性不够理想。
2. 负反馈法负反馈法是通过将负载电流与参考电流进行比较,通过反馈控制电路来实现基极电流的恒定。
常见的负反馈电路有电流镜电路和恒流二极管电路。
这种方法可以提高基极电流的稳定性和精度,但电路复杂度较高。
四、三极管恒流方案的应用三极管恒流方案在电子电路中具有广泛的应用。
以下是一些常见的应用场景:1. LED驱动器LED是一种常见的发光器件,在照明和显示领域有着广泛的应用。
由于LED的亮度与通过其的电流成正比,因此需要恒定的电流驱动器来控制LED的亮度。
三极管恒流方案可以实现LED的恒定电流驱动,确保LED亮度的稳定。
2. 电池充电管理在电池充电管理中,需要根据电池的类型和容量来控制充电电流。
三极管恒流方案可以实现恒定的充电电流,确保电池的安全和充电效率。
3. 电流源在某些应用中,需要提供恒定的电流源,如传感器、运算放大器等。
三极管 运放 恒流源
三极管运放恒流源三极管、运放和恒流源是电子电路中常用的三种元件,它们分别具有不同的特性和用途。
在本文中,我将分别介绍三极管、运放和恒流源的原理、特点以及在电路中的应用。
一、三极管三极管是一种半导体器件,包括基极、发射极和集电极。
它的主要工作原理是通过控制基极电流来控制集电极电流,从而实现信号放大的功能。
三极管具有放大倍数高、输入阻抗低等优点,因此在电子电路中被广泛应用。
三极管有两种主要工作模式:放大模式和开关模式。
在放大模式下,三极管作为放大器,输入的小信号经过放大后输出。
在开关模式下,三极管作为开关,控制输入信号的开关状态,实现电路的开关功能。
三极管的应用非常广泛。
在音频放大电路中,三极管可以将微弱的声音信号放大到足够的音量;在射频放大电路中,三极管可以放大高频信号;在数字电路中,三极管可以实现逻辑门电路的功能。
二、运放运放全称为运算放大器,是一种高增益、差分输入的电子放大器。
它的主要特点是输入阻抗高、输出阻抗低、放大倍数大。
运放通常由多个晶体管和电阻等元件组成。
运放有两个输入端:非反相输入端和反相输入端,以及一个输出端。
通常情况下,将电压信号输入到运放的非反相输入端,通过控制输入信号的电压差,可以实现对输出信号的放大和调节。
运放在电子电路中的应用非常广泛,常见的有放大电路、滤波电路、积分电路等。
在放大电路中,运放可以将微弱的信号放大到需要的电平;在滤波电路中,运放可以实现对特定频率信号的滤波;在积分电路中,运放可以实现对输入信号的积分功能。
三、恒流源恒流源是一种常用的电流控制电路,它可以在不同的负载条件下,保持恒定的电流输出。
恒流源通常由晶体管和电阻等元件组成。
恒流源的工作原理是通过电流反馈机制来实现电流的稳定输出。
当负载电流发生变化时,恒流源会自动调节输出电压,使得电流保持不变。
恒流源在电子电路中的应用非常广泛。
在稳流电源中,恒流源可以保证负载电流的稳定输出;在电流源驱动电路中,恒流源可以提供稳定的电流源;在电流比较器中,恒流源可以提供参考电流。
三极管恒流源原理
三极管恒流源原理
三极管恒流源是一种基本的电流源电路,用于提供恒定的电流输出。
它由一个三极管、若干个电阻和一个电源组成。
三极管的基本原理是,当其发射极和集电极之间的电压保持恒定时,其发射极电流也将保持不变。
在恒流源电路中,通过仔细选择合适的电阻值和电源电压,可以使得三极管的发射极电流始终保持在一个固定的数值。
具体来说,三极管恒流源电路的工作原理如下:
1. 电阻R1和R2起到基准电压分压的作用。
它们将电源电压分成两个部分,分别加在三极管的基极和发射极上。
2. 当电源电压施加在电阻R1和R2上时,它们形成一个固定的电压分压,作为基准电压。
3. 基极电压会被放大并传输到三极管的集电极。
当基极电压增加时,集电极电压也会相应增加。
4. 当集电极电压增加到一定程度时,三极管会进入饱和区,此时发射极电流将保持恒定。
5. 通过调节电源电压或者电阻值,可以控制恒流源电路输出的电流大小。
三极管恒流源电路在实际应用中非常常见。
它可以用于电源供
电、放大电路、稳压电路等多个领域,提供稳定的电流输出。
需要注意的是,在实际设计中,三极管的特性参数需要仔细考虑,以确保恒流源电路的稳定性和精度。
此外,温度变化也会对电路的性能产生影响,需要进行相应的补偿和校正。
三极管恒流电路设计
三极管恒流电路设计三极管恒流电路设计是电子工程领域中常见的一个电路设计,其作用是在给定的负载下输出一个稳定的恒定电流。
此电路可以广泛用于电子设备中,例如LED驱动、精密测量仪器和检测设备等。
以下是关于三极管恒流电路设计的详细步骤:第一步:选定三极管在三极管恒流电路设计中,需要选定可靠的三极管。
这里建议选用NPN型三极管,这种三极管可以提供更好的稳定性和可靠性。
常用的三极管型号有2N3055、BD139、TIP120等。
第二步:计算基极电阻为了将基准电压稳定地输入三极管,需要在三极管的基极上安装电阻。
需要恰当地计算出这个电阻。
可以根据以下公式来计算:Rbase = Vbe / Ib其中,Rbase是基极电阻,Vbe是基端和接地的电压,Ib是电路所需电流值。
第三步:计算电源电压和电阻在三极管恒流电路中,需要给三极管提供一个恒定的电流,因此需要计算电源电压和电阻。
首先需要测量电路中负载的电阻值,然后可以根据以下公式来计算所需的电源电压和电阻值:Rload = Vsupply / Iload其中,Rload是电路负载的电阻,Vsupply是电源电压,Iload是电路所需的恒定电流。
第四步:连接电路将三极管、基极电阻、负载电阻和电源电压与电阻连接起来。
需要注意的是,需要将三极管的发射极接地,而其负载则可以连接在三极管的收集极上。
第五步:测试电路完成电路连接后,需要测试电路的性能和稳定性。
首先需要使用万用表测试电路的负载电阻,并确保其与所需的电阻值相同。
接下来,可以使用直流电源和电流表来测试电路的电流稳定性。
如果电路能够在整个电流范围内提供一个稳定的电流,则说明设计成功。
以上是关于三极管恒流电路设计的详细步骤。
在实际电路设计中,还需要进行详细的计算和测试,并根据具体要求进行修改和优化。
希望这篇文章能够帮助您深入了解三极管恒流电路设计,从而更好地应用于电子设备中。
三极管和运放构成的几种恒流源电路分析
三极管和运放构成的几种恒流源电路分析管和运放构成的几种恒流源电路分析:这几种电路都可以在负载电阻RL上获得恒流输出第一种由于RL浮地,一般很少用第二种RL是虚地,也不大使用第三种虽然RL浮地,但是RL一端接正电源端,比较常用第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放第五种是本人想的电路,也是对地负载后边两种是恒流源电路对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET三极管在电路中的功能有;1.电流放大。
2,电压放大。
3,功率放大。
4,混频。
5,检波。
6,开关电路。
7,门电路。
8,隔离电路。
9,阻抗转换。
三极管的几种特殊应用半导体三极管除了构成放大器和作开关元件使用外,还能够做成一些可独立使用的两端或三端器件。
1.? 扩流。
??? 把一只小功率可控硅和一只大功率三极管组合,就可得到一只大功率可控硅,其最大输出电流由大功率三极管的特性决定,见附图1。
图2为电容容量扩大电路。
利用三极管的电流放大作用,将电容容量扩大若干倍。
这种等效电容和一般电容器一样,可浮置工作,适用于在长延时电路中作定时电容。
用稳压二极管构成的稳压电路虽具有简单、元件少、制作经济方便的优点,但由于稳压二极管稳定电流一般只有数十毫安,因而决定了它只能用在负载电流不太大的场合。
图3可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展,稳定性能可得到较大的改善。
2.??代换。
??? 图4中的两只三极管串联可直接代换调光台灯中的双向触发二极管;图5中的三极管可代用8V左右的稳压管。
三极管 恒流源 led
三极管恒流源 led
在电子电路设计中,三极管(双极型或场效应型)被用作恒流源,用于驱动 LED(发光二极管)。
恒流源电路设计:
1. NPN 三极管恒流源:
+Vcc
|
R1
|
|
O----- LED Anode
|
|
LED Cathode
|
--- Ground
|
-
-
NPN 三极管的集电极连接到电源 +Vcc,发射极连接到电流限制电阻 R1。
LED 的正极(Anode)连接到 R1-LED接点,负极(Cathode)连接到地。
当电流通过 R1 时,它限制了 LED 的电流,从而保持了 LED 的恒定亮度。
2. PNP 三极管恒流源:
Ground
|
R1
|
|
LED Anode
|
|
PNP O
| |
| |
+Vcc
PNP 三极管的发射极连接到电源 +Vcc,基极连接到电流限制电阻 R1。
LED 的正极(Anode)连接到 R1-LED接点,负极连接到地。
电流通过 R1 时,限制了 LED 的电流,从而保持了 LED 的恒定亮度。
恒流源工作原理:
恒流源通过控制三极管的工作点,保持电流通过 LED 或其他负载的稳定性。
当负载电阻变化时,恒流源调整电压以保持恒定的电流流过负载。
恒流源的设计取决于电流源的稳定性和电路要求。
请注意,电路中使用的具体元件值和三极管的型号可能会根据设计要求而有所不同。
此外,场效应型三极管(FET)也可以用于构建恒流源,但电路结构会有所不同。
恒流源电路场效应管的作用
恒流源电路场效应管的作用1. 引言恒流源电路是一种常用的电路配置,用于产生恒定的电流。
在恒流源电路中,场效应管(MOSFET)起着重要的作用。
本文将详细介绍恒流源电路和场效应管的作用,包括其原理、特点、应用等方面。
2. 恒流源电路的原理恒流源电路的基本原理是通过控制场效应管的栅极电压来实现对电流的精确控制。
场效应管是一种三极管,由栅极、漏极和源极组成。
恒流源电路中,场效应管的漏极连接到电源,源极连接到负载,栅极通过电阻与负载相连。
在恒流源电路中,通过调节栅极电压,可以改变场效应管的导通状态,从而控制电流的大小。
当栅极电压适当时,场效应管处于饱和区,电流稳定,并且对负载的变化不敏感。
因此,恒流源电路可以提供稳定的电流输出。
3. 恒流源电路的特点恒流源电路具有以下特点:3.1 稳定性恒流源电路能够提供稳定的电流输出,对负载的变化不敏感。
这是因为场效应管在饱和区工作时,漏极电流基本不随负载的变化而变化,从而保持了电流的恒定。
3.2 精确性恒流源电路可以通过调节栅极电压来精确控制电流的大小。
场效应管的栅极电压与电流之间存在线性关系,通过合理选择电阻和栅极电压,可以实现所需的恒定电流。
3.3 低功耗恒流源电路使用场效应管作为控制元件,场效应管具有高输入阻抗和低功耗的特点。
因此,恒流源电路在工作时能够节省能源,并且不会对其他电路产生较大的干扰。
4. 恒流源电路的应用恒流源电路在电子领域有广泛的应用,在以下几个方面具有重要的作用:4.1 模拟电路恒流源电路在模拟电路中常用于产生恒定的电流参考,用于校准和稳定其他电路的工作。
例如,在放大器电路中,恒流源电路可以提供稳定的偏置电流,保证放大器的工作点稳定,提高放大器的线性度和稳定性。
4.2 数字电路恒流源电路在数字电路中也有应用。
例如,在数字逻辑门电路中,恒流源电路可以用于提供稳定的电流源,以确保逻辑门的正确工作。
此外,恒流源电路还可以用于数字电路中的模拟部分,如数字模拟转换器(DAC)和模数转换器(ADC)等。
下图是由TL431及几个三极管组成的高精度恒流源电路
下图是由TL431及几个三极管组成的高精度恒流源电路,精度和温度特性良好.恒流电源I=2*2.5/R1.R1=2.5/Iout由集成温度传感器LM334构成的接近于零温漂的恒流源电路1 恒流源阻值检测电路恒流源法是指向电阻Rx(电阻式位置传感器阻值)提供恒定电流Is,通过测量输出端电压Ux可以计算出电阻值Rx的方法,如图1所示。
输出电压关系式为恒流源的产生方法很多,本文利用运算放大器OP07产生,如图2所示,由OP07组成负反馈电路,正相输入端为固定电压Ui,则反相输入端也为Ui,由于OP07的输入阻抗极高,输入端可以认为不吸入电流,因此从R电阻上流过的电流大小固定,而且一定等于OP07输出端流过电阻Rx的电流,由此得出电流Is的关系式为但实际使用中发现,恒流效果并不理想,究其原因是运算放大器正相输入端电压的稳定性不好造成的。
解决的办法是利用高精度的恒压源AD581输出稳定电压作为运算放大器正相输入端电压,有效地提高了恒流效果,最终的电阻值测量电路如图3所示。
2 电压转换电路为了把电阻式位置传感器输出的电压信号转换成-5V~5V范围送入数据采集卡,以满足计算机检测的需要,还需要利用运算放大器OP07设计电压放大器、电压跟随器和减法器组成调理电路。
根据运算放大器工作原理可知,图4中图3电阻值测量电路由式(3)得闭环电压放大倍数为:这样就形成了电压放大器,电压放大倍数与运算放大器本身的参数无关。
式(4)中,当R1→∞(断开)或RF=0时,则这样就形成了电压跟随器,电压跟随器能有效地提高电压输入信号的阻抗。
由图5可列出关系式根据运算放大器工作原理可知u-≈u+,由式(6)可得出当R1=R2=R3=RF时,式(7)变为这样就形成了减法器,减法器的输出电压u0等于两个输入电压的差值。
3 位置检测电路X2位置检测电路如图6所示,AD581输出的+10V稳定电压经过电阻分压产生+1V的基准电压,根据式(4)将电阻(图6中虚线框电阻)选择为250Ω将会形成4mA的恒定电流。
恒流源电路图讲解 基于运放和三极管的恒流源电路设计
恒流源电路图讲解基于运放和三极管的恒流源电路设计大家好,这里是(程序员)杰克。
一名平平无奇的(嵌入式软件)(工程师)。
最近,杰克又开始不务正业,继续学习起了(硬件)电路的设计。
本篇推文主要内容包括:运放的虚短和虚断描述、简单恒流源(电路分析)。
最后通过一个由三极管/mos管、(运算放大器)组成的恒流源VI电路示例来演示实际的设计过程。
下面正式进入本章推送的内容。
01 原理介绍">分析过程:1. 根据运放的虚断路,同向输入端IN+、反相输入端IN-连线断开,R1与RL形成串联电路,有:I_in = I_RL;2. 根据运放的虚短路,同向输入端IN+与反相输入端IN-形成导线连接到GND,形成“Vin ->R1 - >IN-->IN+ ->GND”通路, 有:V_R1 = Vin/R1;3. 综合上述, 负载电流I_RL = Vin/R1;恒流源VI 电路恒流源VI电路描述利用(电阻)和运放,组成一个电压向电流转换(电压控制电流)的恒流源VI电路。
该电路可以把输入的电压转换成对应的电流,常用于使用电压去控制负载电流的场合。
恒流源VI电路分析简单恒流源VI电路如下图所示:分析过程:1. 根据运放的虚断路,同向输入端IN+、反相输入端IN-连线断开,反相输入端的电流几乎为0, 负载RL的电流完全由运放输出, RL和RL1组成串联电路, 有: I_RL = I_RL1;2. 根据运放的虚短路,同向输入端IN+与反相输入端IN-形成导线,形成通路:"Vin - >R1 - >IN+ - >IN-- >RL1 - >GND", R1和RL1组成串联电路有: I_RL1 = Vin * RL1/(R1 + RL1); 3. 综合上述, 负载电流I_RL = Vin * RL1/(R1 + RL1);恒流源应用场景恒流源电路在硬件电路设计和工程领域中具有广泛的应用。
三极管镜像恒流
三极管镜像恒流源是模拟集成电路中普遍存在的一种
标准部件,其输出电流与输入参考电流相等,即输入输出电流传输比等于1。
这种恒流源的特点是输出电流是对输入电流按一定比例的“复制”,用来产生偏置电流和作为有源负载。
在传统的电压模式运算放大器设计中,镜像恒流源用来产生偏置电流和作为有源负载。
在新型电流模式模拟集成电路设计中,除了用来产生偏置电流外,还被广泛用来实现电流信号的复制或倍乘,极性互补的镜像恒流源还可以实现差动一单端电流信号的变换。
在三极管镜像恒流源电路中,输出电流与参考电流成镜像关系,即IC2=IR。
参考电流仅取决于外电路参数,与晶体管参数无关,这样可以将IC2稳定住,为放大电路提供稳定的偏置电流。
三极管恒流源电路
三极管恒流源电路
三极管恒流源电路
三极管恒流源电路是一种基于三极管的电路,它能够提供一个恒定的电流输出,即使负载电阻发生变化也会保持恒定的电流输出。
它的工作原理是:当负载电阻发生变化时,三极管的集电极电流会发生变化,此时三极管的基极电压也会发生变化,从而使此电路能够恒定的电流输出。
因此,三极管恒流源电路是一种简单的、经济的、快速的、可靠的电流源,用于恒流输出应用。
三极管恒流源电路的结构要求:
1、必须具备调整电压的可调电阻。
2、必须具有电流限制的电阻。
3、必须使用一个具有可调阈值的三极管来实现恒流源的功能。
4、必须具备反馈电路,以保持电流的恒定。
三极管恒流源电路的优点是:
1、恒定的电流输出,可以调节电流大小,方便使用。
2、较低的成本,耐久可靠。
3、可以有效地抑制电流的波动,提高系统的稳定性和可靠性。
4、结构简单,容易安装和维护。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三极管恒流源电路
恒流源的输出电流为恒定。
在一些输入方面如果应用该电路则能够有效保护输入器件。
比如RS422通讯中采用该电路将有效保护该通讯。
在一定电压方位内可以起到过压保护作用。
以下引用一段恒流源分析。
恒流源是输出电流保持不变的电流源,而理想的恒流源为:
a)不因负载(输出电压)变化而改变。
b)不因环境温度变化而改变。
c)内阻为无限大。
恒流源之电路符号:
理想的恒流源实际的流源
理想的恒流源,其内阻为无限大,使其电流可以全部流出外面。
实际的恒流源皆有内阻R。
三极管的恒流特性:
从三极管特性曲线可见,工作区内的IC受IB影响,而VCE对IC的影响很微。
因此,只要IB值固定,IC亦都可以固定。
输出电流IO即是流经负载的IC。
电流镜电路Current Mirror:
电流镜是一个输入电流IS与输出电流IO相等的电路:
Q1和Q2的特性相同,即VBE1 = VBE2,β1 = β2。
优点:
三极管之β受温度的影响,但利用电流镜像恒流源,不受β影响,主要依靠外接电阻R经
Q2去决定输出电流IO(IC2 = IO)。
例:
三极管射极偏压设计
范例1:
从左边看起:基极偏压
所以
VE=VB - 0.6=1.0V
又因为射极电阻是1K,流经射极电阻的电流是
所以流经负载的电流就就是稳定的1mA
范例2.
这是个利用稳压二极管提供基极偏压5.6V
VE=VB - 0.6=0.5V
流经负载的电流
范例3.
这个例子有一点不同:利用PNP三极管供应电流给负载电路.首先,利用二极管0.6 V的压降,提供8.2 V基极偏压(10 – 3 x 0.6 = 8.2). 4.7 K电阻只是用来形成通路,而且不希望(也不会)有很多电流流经这个电阻。
VE=VB + 0.6=8.8V
PNP晶体的560欧姆电阻两端电位差是1.2V, 所以电流是2mA
晶体恒流源应用注意事项

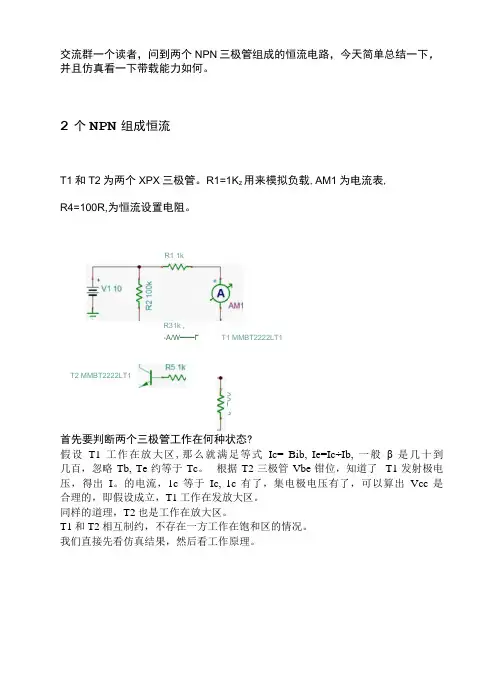

如果只用一个三极管不能满足需求,可以用两个三极管架成:
或是
也可以是
请您注意:恒流源是一个二端子的零件.市面上也有“稳流二极管” (current regulating diode, CRD)供小电流应用.大电流应用时,可以用IC稳压器串联电阻,或是使用MOSFET的方法。
