混凝土设备基础外观尺寸-筏形与箱形基础

合集下载

第三章 条形、筏形与箱形基础-tang

第三章 条形、筏形与箱形基础-tang

• (5)调整与消除支座的不平衡力 • 第一次求出的支座反力Ri与柱荷载Fi
通常不相等,不能满足支座处静力平衡条 件,其原因是在本计算中既假设柱脚为不 动铰支座,同时又规定基底反力为直线分 布,两者不能同时满足。
• 对于不平衡力,需通过逐次调整予以消除 • 调整方法如下。
• ①首先根据支座处的柱荷载Fi和支座反力Ri求出 不平衡力∆Pi
• 3.2.2 地基模型
• 1.文克尔地基模型
• 2.弹性半无限空间地基模型
弹性半无限空间地基模型
弹性半无限空间地基模型
• 3.有限压缩层地基模型
• 当地基土层分布比较复杂时,用上述的 文克尔地基模型或弹性半空间地基模型均 较难模拟,而且要正确合理地选用k、E、ν 等地基计算参数也很困难。这时采用有限 压缩层地基模型就比较合适。
• (2)为增大边柱下梁基础的底面积,改善梁 端地基的承载条件,同时调整基底形心与 荷载重心相重合或靠近,使基底反力分布 更为均匀合理,以减少挠曲作用,在基础 平面布置允许情况下,梁基础的两端宜伸 出边柱一定的长度L。,L。一般可取边跨跨 度的0.25倍,即L。≤0.25L1。
• (3) 基础梁的横截面通常取为倒T形,梁高h根抗弯
• 若柱底截面短边垂直梁轴线方向,肋梁宽度每边比柱边要 宽出50mm;
• 若柱底截面长边与梁轴方向垂直,且边长≥600mm或大于 、等于肋梁宽度时,需将肋梁局部加宽,每边宽出柱边不 小于100mm。
• (5)柱下基础梁受力复杂.故通常梁的上下侧均要
配置纵向受力钢筋,且每侧的配筋率各不小于0.2 %,顶部和底部的纵向受力筋除要满足计算要求 外,顶部钢筋按计算配筋数全部贯通,底部的通 长钢筋不应少于底部受力钢筋总面积的1/3。

基础构造识图4-筏板基础、箱型基础、桩基础

基础构造识图4-筏板基础、箱型基础、桩基础
11
筏板基础平面整体表示方法简介
基础主梁与基础次梁的平面注写
➢原位标注
注写梁端区域的底部全部纵筋。 注写基础梁的附加箍筋或吊筋。 当基础梁外伸部位变截面高度时,在该部位原位注写
凸b×h 1/h2。
注写修正内容。
梁板式筏形基础平板的平面注写
➢集中标注
注写基础平板的编号 注写基础平板的截面尺寸
12
筏板基础平面整体表示方法简介
2
箱形基础构造

16
有筏、墙和顶板形成箱,整体性更好




底板
17
箱形基础是由钢筋混凝土底板、顶板、纵 横外墙与内墙构成的箱形整体钢筋混凝土结 构
➢特点:刚度很大,整体性能好,可有效地扩散 上部结构传下来荷载,调整地基的不均匀沉降, 抗震效果好。
箱基构造
➢箱形基础的平面尺寸 ➢箱形基础的高度 ➢箱形基础的顶板、底板及墙体的厚度
片筏基础分梁板式和平板式两种类型
片筏基础
4
上部结构 基础
平板式
梁板式
5
梁板式筏形基础平法施工图一般规定:P45 绘制平面布置图时,柱、墙或钢结构,砌体结构都一起 绘制; 梁板式筏型基础平法施工图分解为基础梁和基础底板分 别进行表达;
笔记
6
笔记
筏板基础平面整体表示方法简介
梁板式筏形基础构件的类型与编号 P46
筏板基础及其他基础
筏板基础、箱型基础、桩基础
1
筏板基础

2
当上部结构荷载较大且地基土较软,采用十字交 叉基础仍不能满足地基承载力要求,或十字交叉基 础的底宽较大,则可采用片筏基础
某筏基础施工现场
3
片筏基础在地基反力的作用下,相当于一 个倒置的钢筋混凝土楼盖,扩大了基底的面 积,提高了基础的整体性,能有效地调整地 基的不均匀沉降。

3.8 筏形基础与箱形基础

3.8 筏形基础与箱形基础

(7)高层建筑主楼与裙房间的处理 高层建筑主楼与裙房间的处理 问题:弯矩过大。 问题:弯矩过大。
1)设置后浇带--用于后期沉降较小的情况 设置后浇带--用于后期沉降较小的情况 设置后浇带-- 规范建议:通常在裙房一侧设置后浇带, 规范建议:通常在裙房一侧设置后浇带,后浇带的位置宜设在 距主楼边柱的第二跨内。 距主楼边柱的第二跨内。后浇带砼宜根据实测沉降值并在 计算后期沉降差能满足设计要求后方可进行浇筑。 计算后期沉降差能满足设计要求后方可进行浇筑。[8] 2)设置沉降缝--用于后期沉降较大的情况 设置沉降缝-- 设置沉降缝--用于后期沉降较大的情况 3)分期施工 分期施工 先重后轻
工程实例2: 工程实例 :大连九州饭店
地上23层,地下1层(车库),筏基厚2m,持力层为强风化千枚状 地上 层 地下 层 车库),筏基厚 , ),筏基厚 泥质板岩,初勘fak=400kPa ,承载力不够,详勘fak=520kPa,满足要求。 泥质板岩,初勘 承载力不够,详勘 ,满足要求。 沉降:实测1.7mm,计算3.4mm。 沉降:实测 ,计算 。 土方量(m 砼用量(m 土方量 3) 砼用量 3) 工期 14841 4881 3个月以上 挖孔桩方案 个月以上 12162 3297 2个月 平板式筏基 个月
三、地基变形验算
1.地基变形特性 地基变形特性
自重应力阶段
回弹变形, 回弹变形,再压缩变形
注:降水预压和停止降水引起的地基变形很小,可以忽略。 降水预压和停止降水引起的地基变形很小,可以忽略。
附加应力阶段 恒应力阶段
2.最终沉降量计算 最终沉降量计算 方法一: 方法一: s=
+
式中p 为基坑底面以上土的自重应力; 为土的回弹模量; 式中 c为基坑底面以上土的自重应力;Eci为土的回弹模量;p0 为基底附加压力; 为土的回弹模量。 为基底附加压力; Eci为土的回弹模量。 方法二: 方法二:

柱下条形基础、筏形和箱形基础(湖南大学)

柱下条形基础、筏形和箱形基础(湖南大学)

3.3.2 柱下条基的计算
纽马克(Newmark) (4) 纽马克(Newmark)法
1. 分段,并求各支承点的弹簧刚度,ki =k bi li(两端取半 i); 分段,并求各支承点的弹簧刚度, 两端取半l 2. 假定仅荷载作用下梁A端位移 A= 0,转角 A= 0,求出各支承 端位移y 假定仅荷载作用下梁 端位移 ,转角φ , yi0 点位移 ; 3. 假定无荷载作用时梁 端位移 A= 1,转角 A= 0,求出各支承 假定无荷载作用时梁A端位移 端位移y ,转角φ , yi1 点位移 ; 4. 假定无荷载作用时梁A端位移 A= 0,转角φA= 1,求出各支承 假定无荷载作用时梁 端位移y ,转角 , 端位移 yi2 点位移 ; 5. 根据梁 端边界条件建立方程(二元线性),求出相应的 端 根据梁B端边界条件建立方程 二元线性) 求出相应的A端 端边界条件建立方程( 实际y 若另端弯矩和剪力为0, 实际 A和φA (若另端弯矩和剪力为 ,则∑V=0,∑M=0); 若另端弯矩和剪力为 , ; 6. 迭加求得各支承点实际位移: y i = y i0 + y i1 y A + y i2ϕ A 迭加求得各支承点实际位移: 7. 由yi 求出各支承点实际反力,从而求出梁身剪力及弯矩。 求出各支承点实际反力,从而求出梁身剪力及弯矩。
Fix =
边柱节点: 边柱节点:
Fix = 4bx S x ⋅F , 4bx S x + b y S y i Fiy = byS y ⋅F 4bx S x + b y S y i
当边柱和角柱节点有一个方向伸出悬臂时, 当边柱和角柱节点有一个方向伸出悬臂时,荷载分配应进行调 具体计算见P.64~65 整,具体计算见 ~ 交叉点处基底面积计算重复,基底反力偏小, 交叉点处基底面积计算重复,基底反力偏小,计算结果偏于不 13 安全,可按式(3-39)~(3-40)进行调整。 安全,可按式 进行调整

柱下条形基础、筏形基础和箱形基础

柱下条形基础、筏形基础和箱形基础

地下连续墙,主楼与裙房桩及桩承台平面图
精选ppt
第10页
上海金茂大厦桩阀基础
❖ 建筑高度:420.5m,地上88层,地下3层; ❖ 基础形式:桩筏基础; ❖ 筏基尺寸:主楼筏基埋深18m,板厚4m,总量
13500m3,C50混凝土; ❖ 桩基规格:钢管桩,最大直径914m,最大桩深
83m,总计打桩1062根 ❖ 基坑围护:地下连续墙,深36m,厚1m; ❖ 基坑支撑:钢筋混凝土内支撑方案。

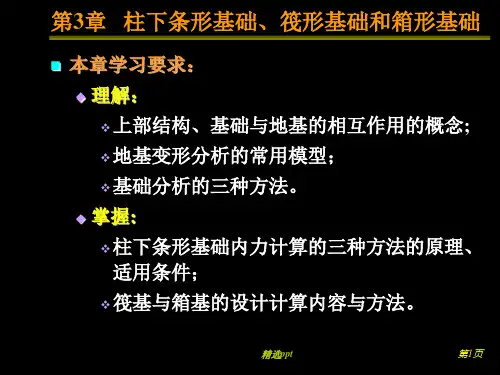

第3章 柱下条形基础、筏形基础和箱形基础
本章学习要求: 理解: ❖ 上部结构、基础与地基的相互作用的概念; ❖ 地基变形分析的常用模型; ❖ 基础分析的三种方法。 掌握: ❖ 柱下条形基础内力计算的三种方法的原理、 适用条件; ❖ 筏基与箱基的设计计算内容与方法。
精选ppt
第1页
§3.1 概述
精选ppt
第33页
三种方法计算结果比较
1 3
2 1 2
3
精选ppt
第34页
§3.3 柱下条形基础
3.3.1柱下条形基础的结构与构造 3.3.2 柱下条形基础内力计算
1.倒梁法 2. 文克尔地基上梁的计算 3.弹性半空间地基上梁的简化计算——链杆法
3.3.3 柱下十字交叉基础
精选ppt
精选ppt
第12页
§3.2 上部结构、基础、地基的共同作用
以柱下条形基础为例
肋梁
翼板
条基
受力特点:置于地基上的梁——倒梁
精选ppt
第13页
实质上,地基、基础和上部结构变形连续、协调
地基变形u1 基础底面位移u2 基础顶面位移u3 柱角位移u4
u1= u2 u3=u4
地基、基础与上部结构三部分功能不同,材料各

混凝土基础外观及尺寸检验批(DOC)

混凝土基础外观及尺寸检验批(DOC)

混凝土基础外观及尺寸检验批(DOC)引言混凝土基础是建筑物的重要组成部分,承担着建筑物的重量和荷载,因此混凝土基础的质量至关重要。

在施工过程中,对混凝土基础的外观和尺寸进行检验是保障基础质量的重要措施。

本文将针对混凝土基础的外观和尺寸进行详细讲解,并介绍混凝土基础外观及尺寸检验批的编制与填写规范。

混凝土基础外观检验混凝土基础的外观检验主要包括以下几个方面:表面平整度混凝土基础的表面应平整、光洁,不得有明显砂眼、空鼓、起砂等缺陷。

表面不允许有明显的裂缝和碎边。

表面色泽和均匀性混凝土基础的表面应均匀、色泽一致、无色差或色斑等不良现象。

表面的色泽应符合设计要求。

表面平直度混凝土基础的表面应符合设计要求的平直度。

表面硬度混凝土基础表面的硬度应符合建筑设计和规定的要求,不得低于规定数值。

表面缺陷混凝土基础表面不得有明显的偏差、沟槽、斑块、麻面或其他缺陷。

表面防水层混凝土基础表面的防水层应符合设计和规定要求,不得有缺损、破坏等现象。

混凝土基础尺寸检验混凝土基础的尺寸检验主要包括以下几个方面:高度和标高混凝土基础的高度和标高应符合设计要求的数值范围。

长度和宽度混凝土基础的长度和宽度应符合设计要求的数值范围。

横截面积混凝土基础的横截面积应符合设计要求的数值范围。

地下深度混凝土基础的地下深度应符合设计要求的数值范围。

地下水位混凝土基础的地下水位应符合设计要求的数值范围。

混凝土基础外观及尺寸检验批(DOC)混凝土基础外观及尺寸检验批是施工单位进行基础质量检验的重要工具。

编制混凝土基础外观及尺寸检验批应符合以下规范:填写基本信息在混凝土基础外观及尺寸检验批中,必须填写基本信息,包括建设项目名称、工程地点、施工单位名称、检验批编号、检验批日期等信息。

填写外观检验项目在混凝土基础外观及尺寸检验批中,需填写外观检验项目,包括表面平整度、表面色泽和均匀性、表面平直度、表面硬度、表面缺陷、表面防水层等检验指标。

填写尺寸检验项目在混凝土基础外观及尺寸检验批中,还需填写尺寸检验项目,包括高度和标高、长度和宽度、横截面积、地下深度、地下水位等检验指标。

混凝土地基基础规格及设计要求

混凝土地基基础规格及设计要求

混凝土地基基础规格及设计要求一、引言混凝土地基基础是建筑物的重要组成部分,能够承受建筑物的重量并将其传递到地下,保障建筑物的稳定性和安全性。

本文将介绍混凝土地基基础的规格及设计要求,包括基础类型、基础厚度、基础材料、地基处理、基础施工等方面的内容。

二、基础类型1.浅基础:适用于建筑物载荷较轻的情况,基础深度不超过1.5m,常见的浅基础类型有筏形基础、桩基础、条形基础等。

2.深基础:适用于建筑物载荷较大的情况,基础深度大于1.5m,常见的深基础类型有钢筋混凝土桩基础、钢管桩基础、悬挂式基础等。

3.特殊基础:适用于特殊情况下的基础,如软土地基、沼泽地基、岩溶地基等,常见的特殊基础类型有桩基础、沉井基础、地下连续墙基础等。

三、基础厚度基础厚度的设计应根据建筑物的载荷、地基的承载力、基础类型等因素进行考虑。

一般情况下,基础厚度应大于等于0.3m,深基础的基础厚度应大于等于0.5m。

四、基础材料1.混凝土:混凝土是混凝土基础的主要材料,其强度等级应根据建筑物的载荷进行选择。

2.钢筋:钢筋是混凝土基础中的增强材料,其直径和数量应根据设计要求进行选取。

3.砖石:砖石适用于浅基础的建筑物,常用于筏形基础和条形基础的支撑墙体。

五、地基处理地基处理是保障混凝土地基基础稳定性和安全性的重要环节,常用的地基处理方法有以下几种:1.填土加固:对于软土地基,可以采用填土加固的方法,使地基承载能力得到提高。

2.排水处理:对于高地下水位的地基,可以采用排水处理的方法,降低地下水位,提高地基承载能力。

3.灌浆加固:对于沉降较大的地基,可以采用灌浆加固的方法,使地基得到加固。

六、基础施工基础施工是保障混凝土地基基础质量的重要环节,常用的施工方法有以下几种:1.模板施工:按照设计要求,制作适合基础形状的模板,将混凝土浇筑至模板内,待混凝土凝固后,拆除模板即可。

2.钢筋绑扎:根据设计要求,将钢筋按照一定的间距和位置进行绑扎,确保混凝土基础的强度和稳定性。

混凝土设备基础外观及尺寸偏差检验批质量验收记录 (筏形与箱形基础分项工程)

混凝土设备基础外观及尺寸偏差检验批质量验收记录 (筏形与箱形基础分项工程)

验收依据
《混凝土结构工程施工质量验收 规范》GB50204-2015

验收项目
控 项 1 外观质量
设计要求及 样本 最小/实际 规范规定 总数 抽样数量
第8.2.1条 6 全 / 6
检查记录 共6处,全部检查,合格6处
检查结果 √
目 2 混凝土设备基础尺寸偏差 第8.3.1条 6 全 / 6 共6处,全部检查,合格6处
混凝土设备基础外观及尺寸偏差检验批质量验收记录
单位(子单位) 工程名称
分部(子分部) 工程名称
地基与基础/ 基础
01020312 001 分项工程名称 筏形与箱形基础
施工单位
项目负责人
检验批容量
6件
分包单位
/
分包单位项目 负责人
/
检验批部位
1-8/A-F轴筏板基 础
施工依据
《混凝土结构工程施工规范》 GB 50666-2011
专业工长: 项目专业质量检查
员: 年月日
监理单位 验收结论
同意验收
专业监理工程师: 年月日

1 外观质量一般缺陷
第8.2.2条 6
坐标位置
20
6
不同平面的标高
0,-20
6
平面外形尺寸
±20
6
凸台上平面外形尺寸
0,-20
6
凹槽尺寸
+20,0
6
平面水 每米
5
6
现 平度 全长
10
6

每米
设 垂直度

全高
5
6
10
6

中心位置
2
6
一 般
础 位 预埋地

3柱下条形基础、筏形和箱形基础【ppt课件】资料

3柱下条形基础、筏形和箱形基础【ppt课件】资料
3.3.2 柱下条基的计算
倒梁法
• 前提:刚性梁,基底反力直线分布
(a) F1 F2 M1 M2
(b
F3
F4
M3
M4
• 按设计要求拟定基础尺寸和荷载;
• 计算基底净反力分布;
p b jmax
p b jmin
净反力分布图
p
• 定计算简图:以柱端为不动铰支的多
基底反力分布
跨连续梁,基底(a净) 反力为荷载;
计算方法:
若按常规设计方法(仅满足静力平衡条件),误差较大; 应考虑上部结构-基础-地基相互作用,采用适当方法; 可仅考虑地基-基础相互作用,采用弹性地基上的梁、板模 型计算——如文克尔弹性地基上梁计算模型等。
5
常规设计法:在目前工程设计中,既不遵循上部结构与基础的变形协调条件,也 不考虑地基与基础的相互作用,即将上部结构、基础、地基分别按隔离体对待, 上部结构与基础接触处的内力作为外荷载(一般为支座反力),作用于上部结构 或基础上(方向相反),支座反力取决于基础与上部结构的连接方式,可按铰 接或固接求解,地基反力一般按简化法直线分布计算,按此进行基础设计的方 法称为常规设计。这种方法一般用于浅基础(如扩展基础、双柱联合基础)的 设计计算,同时也经常用于许多连续基础的初步设计。特点:计算简单,只满足 静力平衡条件,忽略三者受荷后变形的连续性,不经济、不合理。
地基上梁板的计算法:采用弹性地基上的梁、板模型计算——如文克尔弹性地基 上梁计算模型等。通常柱下条形基础、筏板基础及箱形基础等连续基础可采用此 方法。特点:仅考虑地基与基础的相互作用,建立既满足静力平衡条件又满足地 基与基础接触面上的变形协调条件的地基应力与应变关系式,直接或近似求解基 础内力。
3.柱下条形基础、筏形和箱形基础

筏形与箱形基础

筏形与箱形基础

• 板带法的缺陷是没有考虑条带之间的剪力, 因而梁上荷载与地基反力常常不满足静力 平衡条件,必须进行调整;另外,由于筏 板实际存在的空间作用,各板带横截面上 的弯矩并非沿横截面均匀分布,而是较集 中于柱下中心区域。
• 因而可采用弯矩分配 法将计算板带宽度b(或 a)的弯矩按宽度分为三 部分,把整个宽度b上
p0=p-γGd
一、设计内容
• 筏板选型 • 确定筏板底面尺寸 • 确定筏板厚度 • 筏板内力计算与配筋 • 构造要求
1、筏板选型
• 梁板式筏基所耗费的混凝土和钢筋都较平 板式筏基少,因而具有材耗低、刚度大的 特点; • 平板式筏基对地下室空间高度有利,施工 也比较方便。 • 筏板基础型式的确定应综合考虑土质、上 部结构体系、柱距、荷载大小及施工条件 等因素。
第三节 箱形基础的设计原则 和构造要求
• 箱形基础是由钢 筋混凝土顶、底 板、侧墙和一定 数量内隔墙构成 的、具有相当大 的整体刚度的箱 形结构。
• 箱形基础埋置较深,能与基底和 周围土体共同工作,从而增加建 筑物的整体稳定性,并有较好的 抗震效果。 • 同时,由于埋深较大,基础底面 处的土自重应力和水压力可以在 很大程度上补偿由于建筑物自重 和荷载产生的基底压力,起到减 少地基沉降和提高地基稳定性的 作用。
当ly/lx>1时,横梁上荷载分布形式为梯形 (式中a为lx和ly中的较小者。
p2
l l
2 3 a a (1-2 + )p
y
2
3
y
p1
0.625p
筏底反力在基础梁上的分配
刚性板法
• 筏形基础的另一简化方法是刚性板法,适
用于上部结构刚度大、柱荷载比较均匀 (相邻柱荷载变化不超过20%)、柱距比 较一致且小于1.75/λ的情况。

基础工程-赵明华-第三章-柱下条形基础、筏形和箱型基础-4

基础工程-赵明华-第三章-柱下条形基础、筏形和箱型基础-4
适用:筏基太厚时采用,多用于无水(或少水)时的高层建筑
3.4 箱形基础
二、补偿性设计概念
箱形基础埋深大,基底处土自重应力σc 和水压力σw 之和较 大,可补偿建筑物的基底压力 p :
p < σc+σw 超补偿
p =σc+σw 全补偿
p > σc+σw 欠补偿
p=σc+σw时基底附加应力为零,理论 上地基原有应力状态不变,即使地基 极为软弱,也不出现沉降和剪切破坏; 实际因开挖而回弹,加载时又再压缩, 导致其应力状态产生一系列变化,导 致变形和强度问题。
3.4 箱形基础
五、顶、底板内力简化计算
地基不均匀或存在软弱层时,需验算地基的整体稳定性; 基础部分或全部位于地下水以时需抗浮验算。
基础结构内力与配筋计算。 只考虑局部弯曲计算时:顶板以实际荷载(含自重)按普
通楼盖计算;底板以直线分布基底净反力(计入箱基自重 后扣除底板自重所余反力)按倒楼盖计算。 同时考虑整体弯曲和局部弯曲计算时,基底反力按非线性 的“区格法”查表计算确定, 底板局部弯曲引起的弯矩乘以0.8的折减系数
3.4 箱形基础
一、概述
定义:由顶、底板与内、外墙等组成、并由钢筋砼整浇而成 空间整体结构【墙体水平截面总面积不宜小于箱基水平投影面积的1/12;当基
础平面长宽比大于4时,纵墙水平截面面积不得小于箱基水平投影面积的1/18】
特点:刚度和整体性强,具有良好的补偿性和抗震性及附带 功能(地下室、车库或设备间)
3.4 箱形基础
四、地基反力计算
结构、荷载及地基土比较均匀,底板悬挑≯0.8m,不考虑相 邻建筑影响及满足构造要求的单体,可查表直接确定。
荷载不均匀时需计算荷载偏心引起的不均匀地基反力再叠加, 其他复杂情况另行考虑。

条形、筏形和箱形基础

条形、筏形和箱形基础

条形、筏形和箱形基础随着我国社会经济的发展和大规模现代化建设的推进,需要在各个地区、各种地质条件的地基上建设规模大、层数多、结构复杂的现代建筑物。

条形、筏形和箱形基础以其较优良的结构特点,适合作为这些现代建筑物的基础。

在我国已建成的大量高层建筑中,很多都是采用这类基础。

建国后,早在50年代,北京展览馆(1953年)和上海工业展览馆就采用了箱形基础。

以后这类基础虽陆续有所发展,但规模和速度都较有限。

直到80年代以来,随着各大都市高层建筑的、迅速发展,百米以上的高楼已不少见,其中许多就是建造在筏形和箱形基础上。

我国沿海许多城市,地基土质十分软弱,高层建筑物的沉降量很大,筏形和箱形基础也只限用于高度小于50m内的建筑物。

更高的建筑多采用桩与筏基、桩与箱基相结合的形式,称为桩筏基础和桩箱基础。

表1是我国最近20年来建造在箱基、筏基和条基上的超高层建筑物的部分实例。

图1为筏形基础建筑物的典型剖面,图2为箱形基础建筑物的典型剖面,图3为桩筏基础建筑物的典型剖面,图4为桩箱基础建筑物的典型剖面,可供参考。

条形、筏形和箱形基础有如下几个特点:1、有较大的基底面积,能承担较大的建筑物荷载,容易满足承载力的要求。

对于有局部地质缺陷的地基,可用这类基础直接跨越地质缺陷部位,避免进行地基局部处理。

2、将整个建筑物连成整体,具有较大的刚性,可调整和均衡上部结构荷载向地基传递,减小由于荷载差异和地基不均匀造成的建筑物不均匀沉降或倾斜,减小地基不均匀变形在结构物内部引起的附加应力。

3、基础埋置深度较大,可提高竖直和水平承载力,增加建筑物的稳定性,同时利用地基补偿作用减小基辰的附加压力,从而减小建筑物的沉降量。

此外,筏形和箱形基础在建筑物下部构成较大的地下空间,提供安置高层建筑用的设备或公共设施的合适场所。

但是这类基础,尤其是箱形基础,技术要求和造价较高,施工中需要处理大基坑、深开挖所碰到的许多问题,因此,需要根据具体条件通过技术经济比较才能正确选用。

11G101-3独立基础条形基础筏形基础及桩基承台

11G101-3独立基础条形基础筏形基础及桩基承台

11G101-3独立基础、条形基础、筏形基础及桩基承台11G101-3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造(变)所有墙插筋,弯钩均不得小于6d;当hj≤lae(板厚不满足直锚长度)时,弯锚15d;所有柱插筋,弯钩均不得小于6d且150;当hj≤lae(板厚不满足直锚长度)时,弯锚15d。

当插筋部分保护层厚度小于5d(无外伸时,外部插筋),锚固区应设横向钢筋(或箍筋),间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时,基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压,独立基础、条形基础高度不小于1200mm时,或当柱为大偏心受压,独立基础、条形基础高度不小于1400mm时,可仅将柱四角插筋伸至底板钢筋网上(伸至底板钢筋网上的柱插筋之间间距不应大于1000mm),其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下,短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意:当独立基础截面形状为坡形时,其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度;当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础(即“不设基础梁的”)底部与顶部配筋构造1、图集注:双柱普通独立基础底部双向交叉钢筋,根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小,较大者方向的钢筋设置在下,较小者方向的钢筋设置在上。

2、顶部纵筋设置在下,分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起(不再分“柱内”和“柱外”)。

(变。

原06G101-6,P45:柱外顶部纵筋锚固长度从柱中心线算起)P62设置基础梁的双柱普通独立基础配筋构造1、图集注:双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下,与基础梁箍筋的下水平段位于同一层面。

柱下条形基础筏形基础和箱形基础

柱下条形基础筏形基础和箱形基础

(a) 基底网格划分
(b) 网格中点坐标
图3-6 弹性半空间地基模型地表变形计算
精选ppt
分布于微元之上的荷载用作用于微元中心点上的集中 力P j 表示。以中心点为结点,则作用于各结点上的等 效集中力就是{P}。P j 对地基表面任一结点i所引起的 变形为s i j 。各结点上的变形为{s}可表示为:
pb(12)
sc
E
Ic
(3-3)
式中I c称为角点影响系数。
精选ppt
3、考虑相互作用后的弹性半空间解答
用弹性半空间地基模型计算地基中的应 力与变形方法在土力学中已经讲过。
但在计算中要考虑基础与地基的变形协 调就相当繁杂,只能借助于数值方法。
精选ppt
将基础底面划分为n个aj·bj的微元,如图3-6所示。
精选ppt
s1 11
s2 sn
21 n1
12 1n P1
22
n2
2n
nn
PP2n
(3-8)
可简写为:
{s}=[δ]{P}
(3-9)
式(3-9)表达了有限压缩层地基模型基底荷载与地基 变形的关系。
有限压缩层地基模型原理简明,适应性也较好,但带 有分层总和法的优缺点,并且计算工作烦琐,是其推 广使用的主要困难。
第4章 柱下条形、筏形和箱形基础
精选ppt
§4-1 概述
一、柱下条形基础、筏形基础、箱形基础的特 点
1. 埋置深度较大。 2. 基底面积大。 3. 减小了基底附加压力,从而减小了建筑物的
沉降量。 4. 整体性好,具有较大的刚性。 5. 地下室,充分利用了地下空间, 可供安置建筑
设备,也可以作为地下车库、地下仓库等。

第五章 筏形与箱形基础

第五章 筏形与箱形基础
15
❖基础内力的简化计算 作为简化计算,最简单的是采用反力按直线分布的假
设。 为避免基础发生太大的倾斜和改善基础的受力情况,
在决定平面尺寸时,可以通过改变底板在四边的外挑长度 来调整基底的形心位置,尽量减少基础所受的偏心力矩。 如果已调整到接近中心状态,为进一步简化筏板基础的计 算工作,可按均布反力考虑。
斜,满足抗倾覆和抗滑稳定性要求,一定程度上依赖于 箱形基础埋置深度和周围土体的约束作用,同时考虑箱 基使用功能的要求。一般最小埋置深度在3.0~ 5.0m,地 震区埋深不宜小于建筑物总高度的1/15。为确定合理的 埋深应进行抗倾覆性验算。
箱基的埋深比一般基础大得多,即有利于提高承载 力,又由于基础体积所占空间部分挖去土方重量远比箱 基重,相应的基底附加压力值会得到减小。(补偿性基 础)
31
(2)箱形基础的高度(外包尺寸)应满足结构强度、 刚度和使用要求,一般取建筑物高度1/8~1/12,不宜小 于箱基长度的1/18。
(3)箱基的顶、底板厚度应按跨度、荷载、反力大小 确定,并应进行斜截面抗剪和抗冲切验算。顶板厚度不 宜小于200mm,底板厚度不宜小于300mm。
32
(4)箱基的墙体是保证箱形基础整体刚度和纵、横向抗 剪强度的重要构件。外墙沿建筑物四周布置,内墙一般沿 上部结构柱网和剪力墙纵横均匀布置。
23
以ABCH板带为例,柱荷载总和为
P
P1
P2
P3
P 4
基地净反力平均值为
基地净反总合为 P j 1/ 2(PjA PjB )
P jbL
P
1 2
(
P
P
jbL)
P
P
A、B点的基地 净反力
24
Hale Waihona Puke 各柱荷载的修正值分别为P1、 P2、 P3、 P4
