现代光纤通信复习资料光纤复习重点
光纤通信期末复习重点
一.1 光纤通信的基础：利用光纤进行信息传输的可能性和技术途径，奠定了现代光通信。
光纤通信的载波是光波。
光纤通信用的近红外光（波长为0.7-1.7um）频率约为300THZ 频带宽度约为200THZ,在常用的1.31um和1.55um两个波长窗口频带宽度也在20THZ以上.2 光纤通信的优点：（1）容许频带很宽，传输容量很大（2）损耗很小，中继距离很长且误码率很小（3）重量轻，体积小（4）抗电磁干扰性能好（5）泄漏小，保密性能好（6）节约金属材料，有利于资源合理使用.二1 光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝. 纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输. 纤芯和包层的折射率若分别为n1和n2，光能量在光纤中的传输的必要条件：n1>n22 按折射率分类：突变型，浙变型按传输模式分：多模光纤，单模光纤光纤的三种基本类型：（1）突变型多模光纤：纤芯直径2a=50-80um，光线以拆线形状沿纤芯中心轴线方向传播，特点是信号畸变大. 适用于小容量，短距离传输.（2）渐变型多模光纤：纤芯直径2a为50um，光线以正弦形状沿纤芯中心轴线方向传播，特点是信号畸变小，适用中等距离传输，中等容量（3）单模光纤：纤芯直径只有8-10um，光线以直线型状沿纤芯中心轴线方向传播. 信号畸变小，适合长距离传输方式.3 光纤传输原理：全反射数值孔径NA=√（n1*n1-n2*n2)=n1√2△纤芯和包支的相对折射率差△=（n1-n2)/n1NA表示光纤接收和传输光的能力，NA越大，光纤接收光的能力越强，从光源到光纤的耦合效率越高。
NA越大，经光纤传输后产生的信号畸变越大，因而限制了信息传输容量.时间延迟：θ不大时：τ=n1L/c=(n1L/c )*(1+θ1的平方/2) c为光速最大入射角θc和最小入射角0：△τ=θc的平方L/2n1c=(NA*NA)L/2n1c=△n1L/c4 自聚焦效应：不同入射角相应的光线，虽然经历的路程不同，但是最终都会聚在P点上渐变型多模光纤具有自聚焦效应，不仅不同入射角相应的光线会聚集在同一点上，而且这此光线的时间延迟也近似相等。
光纤通信期末复习提纲——光纤资料文档
光纤通信期末总复习一、总述题型：判断（15% ）（1.5×10）+选择（30%）（2.5×12）+简答计算（55%）（5~6题）考试范围（第一章～第十章），重点第五章、第六章、第七章，第四章自学（不考）要求：考试可以用中文答题，但是要熟悉英文专业术语（已经将常用专业术语做了整理，可在网络教学平台下载），平时每次作业一定要会做，期末总成绩=考试成绩×60%+实验成绩×20%+平时成绩（讨论+作业）×20% 二、第一章 光纤通信系统1、光通信所用波长（红外、可见、紫外），2、dB ，dBm 计算，光通信系统功率预算3、分清波长，频率，介质中波长，介质中的频率v fλ=4、基本光通信系统构成（框图），各个模块的功能 4、光子能量（以J 为单位，eV 为单位），会计算光线中的光子数5、光纤（光纤通信）优点与缺点 三、光学概要1、Snell 定律：计算纤芯包层上临界角，空气和纤芯入射面入射光锥大小2、数值孔径（NA ）定义，意义3、什么是光斑尺寸 四、 波动学基础 1、α与γ的换算Proof::dB km 10lgexp(2)1dB 110lgexp(2)km-220=108.685ln10 2.3026dB L L L km dB kmγααγγααααγα用表示的衰减值；：衰减系数：传输距离当时值就是；单位为=-==--=≈-2、带宽和谱宽的换算（频率范围和波长范围换算）12212112122ccf f f c f c thenf f f c f f λλλλλλλλλλλλλλλλ⎛⎫-∆=-=-= ⎪⎝⎭⎛⎫∆∆== ⎪⎝⎭∆∆∆∆⎛⎫∆=⇒∆=⇒=⎪⎝⎭3、色散，材料色散，波导色散定义，展宽计算，单位长度展宽计算Dispersion （色散）: Wavelength dependent propagation velocity. 传输速度随波长变化的特性称为色散Material Dispersion （材料色散）: Dispersion caused by the material.Waveguide Dispersion （波导色散）: Dispersion caused by the structure of thewaveguide.L L ττ∆∆⎡⎤⎛⎫= ⎪⎢⎥⎝⎭⎣⎦''n M L c τλλλ⎛⎫∆=-∆=-∆ ⎪⎝⎭4、光纤通信系统电带宽与光带宽关系5、谐振腔（F-P 腔），纵模概念1(1)222c m mc f f f m c mc c f Ln Ln Ln∆∆+=-+=-=2cc oo co c c of ff f ccλλλλλλ∆∆∆∆∆===7、平面边界上的反射，全反射临界角计算1212n n n n ρ-=+221212power reflected R power incidentR n n R n n ρ≡=⎛⎫-= ⎪+⎝⎭分界面上损耗计算什么是消逝场？发生全反射时低折射率材料中仍然有光能量 五、 光纤波导1、相对折射率与数值孔径：fractional refractive ；NUMERICAL APERTURE121n n n -∆=00sin NA n α== 单模光纤的NA 和多模光纤NA 通常哪个更大？光纤包层和纤芯折射率关系是怎样的？2、光纤损耗Losses may be classified as: AbsorptionScattering ： Rayleigh Scattering Geometric effects目前光纤损耗水平大致是多少？在什么波长？ 光纤三个透光窗口是什么，中心波长分别是多少3、归一化频率计算；V is called the normalized frequency or V parameter2a V NA πλ==归一化频率和光斑尺寸关系是什么？4、多模光纤模式数目计算对于阶跃折射率光纤，若V>1022V N =对于抛物线分布折射率光纤，若V>1024V N =5、单模传播条件2.405V =<aλ<2.4052aNAλπ<6、多模光纤中的畸变阶跃折射率：11211122()()n n n nn n L cn cn c τ-∆⎛⎫∆==∆≈ ⎪⎝⎭对于 GRIN 模式展宽近似表达式为:212n L c τ∆⎛⎫∆= ⎪⎝⎭可知多模阶跃折射率光纤中模式畸变一般情形下远大于GRIN 光纤这里大家需要记住的是模式失真不依赖于光源波长或者光源线宽. 因此总的脉冲展宽:τ∆=modal modal pulse spread τ∆=dispersion material and waveguide dispersive pulse spread τ∆=那么总的色散可计算如下()g M M L τλ⎛⎫∆=-+∆ ⎪⎝⎭由于色散导致的展宽和那几个因素有关？L 、D 、λ∆7、单模截止波长2.4052aNAλπ<=那么截止波长 (小于截止波长光纤将以多模形式传输) 为:c (2)2.612.405a NA a NA πλ==8、普通光纤中传输的光信号一般是非偏振的.六、光源和光放大器1、LED P-I 特性的斜率计算. 禁带宽度(能带间隙 bandgap)与辐射波长关系g i P W e η⎛⎫= ⎪⎝⎭P g W i η=2、量子效率定义，计算。
光纤通信复习资料必看
光纤通信复习资料必看(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--复习提纲第一章知识点小结：1.什么是光纤通信 3、光纤通信和电通信的区别。
2.基本光纤通信系统的组成和各部分作用。
第二章知识点小结1、光能量在光纤中传输的必要条件（对光纤结构的要求）。
2、突变多模光纤数值孔径的概念及计算。
3、弱导波光纤的概念。
4、相对折射率指数差的定义及计算。
5、突变多模光纤的时间延迟。
6、渐变型多模光纤自聚焦效应的产生机理。
7、归一化频率的表达式。
8、突变光纤和平方律渐变光纤传输模数量的计算。
第三章知识点小结1、纤通信中常用的半导体激光器的种类。
2、半导体激光器的主要由哪三个部分组成3、电子吸收或辐射光子所要满足的波尔条件。
4、什么是粒子数反转分布5、理解半导体激光产生激光的机理和过程。
6、静态单纵模激光器。
7、半导体激光器的温度特性。
8、DFB激光器的优点。
9、LD与LED的主要区别 10、常用光电检测器的种类。
11、光电二极管的工作原理。
12、PIN和APD的主要特点。
13、耦合器的功能。
14、光耦合器的结构种类。
15、什么是耦合比 16、什么是附加损耗17、光隔离器的结构和工作原理。
第四章知识点小结1、数字光发射机的方框图。
2、光电延迟和张驰振荡。
3、激光器为什么要采用自动温度控4、数字光接收机的方框图。
5、光接收机对光检测器的要求。
6、什么是灵敏度7、什么是误码和误码率 8、什么是动态范围9、数字光纤通信读线路码型的要求。
10、数字光纤通信系统中常用的码型种类。
第五章知识点小结1、SDH的优点。
2、SDH传输网的主要组成设备。
3、SDH的帧结构（STM-1）。
4、SDH的复用原理。
5、三种误码率参数的概念。
6、可靠性及其表示方法。
7、损耗对中继距离限制的计算。
8、色散对中继距离限制的计算。
第七章点知识小结1、光放大器的种类2、掺铒光纤放大器的工作原理3、掺铒光纤放大器的构成方框图4、什么WDM5、光交换技术的方式6、什么是光孤子7、光孤子的产生机理 8、相干光通信信号调制的方式9、相干光通信技术的优点光纤通信复习第一章1.什么是光纤通信光纤通信，是指利用光纤来传输光波信号的一种通信方式2.光纤通信和电通信的区别。
光纤通信复习总结
填空与选择光接收机的最重要的特性参数是灵敏度。
固体激光器的发明大大提高了发射光功率, 延长了传输距离。
光接收机中,PIN光电二极管引入的主要噪声有暗电流噪声和量子噪声。
光隔离器是一种只允许光沿一个方向通过而在相反方向阻挡光通过的光无源器件。
光与物质的粒子体系的相互作用主要有三个过程是:自发辐射、受激吸收、受激辐射；产生激光的最主要过程是:受激辐射。
光源的作用是将电信号变换为光信号。
光检测器的作用是将光信号转换为电信号。
光中继器实现方式主要有光-电-光中继器和对光信号直接放大的中继器两种。
光纤传输衰减分为材料的吸收衰减、光纤的散射衰减和辐射衰减。
光纤数字通信系统中,误码性能和抖动性能是系统传输性能的两个主要指标。
光纤中的传输信号由于受到光纤的色散和损耗的影响,使得信号的幅度受到衰减,波形出现失真。
光与物质作用时有输出功率与效率、输出光谱特性和响应速率与带宽三个物理过程。
光纤的主要材料是二氧化硅,光纤的结构从里到外依次为纤芯、包层,其中纤芯部分是用来传导光信号的。
光纤的传输特性是光纤的损耗特性、色散特性。
光纤的色散分为材料色散、波导色散和模式色散。
光纤的分类中按传输的模式来分可分为单模和多模光纤,按纤芯的折射率分布的不同来分可分为阶跃型和渐变型光纤。
光纤通信中常用的三个低损耗窗口的中心波长:0.85um ,1.31um,1.55um,最低损耗窗口的中心波长是在1.55um。
目前光纤通信所用光波的光波波长范围为0.8~1.8um ,属于电磁波谱中的近红外区。
EDFA称为掺铒光纤放大器,其实现放大的光波长范围是1.53~1.56um。
光纤通信是以光纤为传输媒质。
以光波为载波的通信方式。
光纤通信系统的长期平均误码率定义为传送错误的码元数占传送的总码元数的百分比,反映突发性误码,用严重误码秒(SES)、误码秒(ES)两个性能指标来评价。
单模光纤是指在给定的工作波长上,mBnBPIN光电二极管,是在P型材料和N型材料之间加上一层轻掺杂质的N型材料, I层。
光纤通信复习 资 料

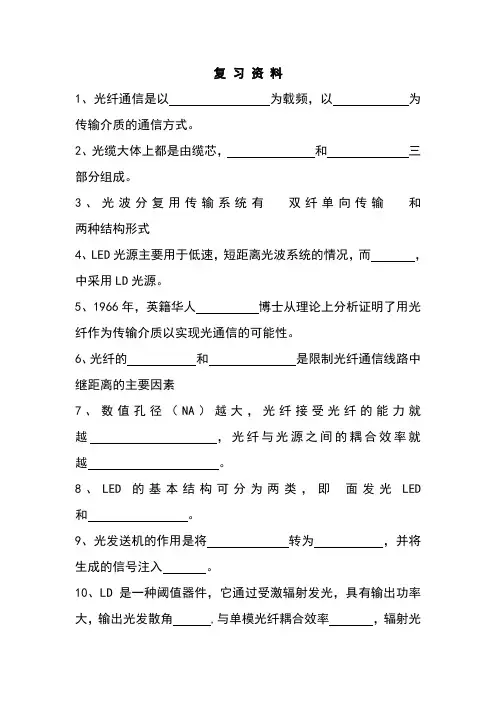

复习资料1、光纤通信是以为载频，以为传输介质的通信方式。
2、光缆大体上都是由缆芯，和三部分组成。
3、光波分复用传输系统有双纤单向传输和两种结构形式4、LED光源主要用于低速，短距离光波系统的情况，而，中采用LD光源。
5、1966年，英籍华人博士从理论上分析证明了用光纤作为传输介质以实现光通信的可能性。
6、光纤的和是限制光纤通信线路中继距离的主要因素7、数值孔径（NA）越大，光纤接受光纤的能力就越，光纤与光源之间的耦合效率就越。
8、LED的基本结构可分为两类，即面发光LED 和。
9、光发送机的作用是将转为，并将生成的信号注入。
10、LD是一种阈值器件，它通过受激辐射发光，具有输出功率大，输出光发散角 ,与单模光纤耦合效率，辐射光谱线窄的特点。
11、光波分复用传输系统有双纤单向传输和两种结构形式12、普通单模光纤G.652的零色散波长是，色散位移光纤G.653的零色散波长是。
13、准同步数字体系有两种制式，一种是以 Mb/s为基群的T系列（日美采用）；另一种是 Mb/s为基群的E系列（中国、欧洲采用）14、光纤通信的最低通信窗口波长是，零色散波长是。
15、允许单模传输的最小波长称为。
16、在一根光纤中同时传输多个不同波长的光载波信号称为复用。
17、温度升高时，LED光源线宽，峰值波长向方向移动。
18、对光检测器的基本要求是高的，低的和快的。
19、光纤的基本特性参数是和色散，其单位分别是dB/Km和。
20、在光通信发展史上，小型光源和两个难题的解决，开创了光通信的时代。
21、确定接收机性能的一个重要参数是接收机灵敏度，它通常定义为在接收机的条件下，所要求的最小平均接收光功率。
22、光纤通信系统一般采用0.85µm、1.31µm、三种波长窗口。
23、光纤通信用光检测器有和。
24、光波复用器件根据分光原理的不同分为、干涉滤波型和。
25、激光器工作必须离开热平衡状态，因此必须使用外部能源泵浦，以实现，这是激光器工作的先决条件。
光纤通信系统复习资料之易考知识点
光纤通信系统易考知识点一、小知识点：1.单位电子电荷量：1.62.普朗克常数：3.单模光纤采用内包层的作用：减少基模损耗得到纤芯半径较大的单模光纤4.单模光纤的色散模式色散材料色散波导色散5.根据传输方向上有无电场分量以及磁场分量，可将光电磁波传播形式分成三类：一为TEM波，二为TE波，三起TM波。
6.对于单模光纤来说，主要是材料色散和波导色散，而对于多模光纤来说，模式色散占主要地位。
7.光纤色散的测量方法有相移法、脉冲时延法、干涉法，光纤损耗的测量方法有插入法、后向测量法。
8.激光器输出光功率随温度而变化有两个原因：一个是激光器的阈值电流随温度升高而增大；另一个是外微分子量效率随温度升高而减小。
9.对LD的直接调制将导致激光器动态谱线增宽，限制光纤通信系统的传输速率和容量。
10.光纤通信系统中监控信号的传输途径有两个，一个是在光纤中传输，另一个是通过光缆中附加的金属导线传输）。
11.响应度和量子效率都是描述光电检测器光电转换能力的一种物理量。
12.在数字接收机中，设置均衡滤波网络的目的是消除码间干扰，减小误码率。
13.数字光接收机最主要的性能指标是灵敏度和动态范围。
14.APD的雪崩放大效应具有随机性，由此产生的附加噪声称为倍增噪声。
15.半导体激光器中光学谐振腔的作用是提供必要的光反馈以及进行频率选择。
16.耦合器的结构有许多类型，其中比较实用的有光纤型、微器件型和波导型。
温度对激光器的输出光功率影响主要通过阈值电流和外微分量子效应。
17.数字光纤传输系统的两种传输体制为准同步数字系列（PDH）和同步数字系列（SDH）。
PDH有两种基础速率，一种是以1.544Mb/s为第一级基础速率；另一种是以2.048Mb/s为第一级基础速率。
18.隔离器主要用在激光器或光放大器的后面，功能避免反射光返回到该器件致使性能变坏。
它的两个主要参数是插入损耗和隔离度。
19.SDH传输系统每秒传送8000帧STM-16帧，则该系统的传送速率为2.488Gbit/s。
光纤通信复习重点
《光纤通信》课程复习提纲1.光纤通信的优点（1）. 容许频带很宽，传输容量很大(2). 损耗很小， 中继距离很长且误码率很小(3). 重量轻、 体积小(4). 抗电磁干扰性能好(5). 泄漏小， 保密性能好(6). 节约金属材料， 有利于资源合理使用2.光纤通信系统的基本组成(单向传输)3.光纤通信对光源的要求对光源的要求：输出光功率足够大，调制频率足够高，谱线宽度和光束发散角尽可能小，输出功率和波长稳定， 器件寿命长。
4.直接调制和间接调制直接调制是用电信号直接调制半导体激光器或发光二极管的驱动电流，使输出光随电信号变化而实现的。
这种方案技术简单， 成本较低，容易实现，但调制速率受激光器的频率特性所限制。
外调制是把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的。
外调制的优点是调制速率高，缺点是技术复杂，成本较高，因此只有在大容量的波分复用和相干光通信系统中使用。
5.光接收机由光检测器、 放大器和相关电路组成光接收机由光检测器、 放大器和相关电路组成；光检测器是光接收机的核心。
光接收机最重要的特性参数是灵敏度。
灵敏度是衡量光接收机质量的综合指标，它反映接收机调整到最佳状态时， 接收微弱光信号的能力。
6.检测方式有直接检测和外差检测的区别。
检测方式有直接检测和外差检测两种。
直接检测是用检测器直接把光信号转换为电信号。
这种检测方式设备简单、 经济实用， 是当前光纤通信系统普遍采用的方式。
外差检测要设置一个本地振荡器和一个光混频器，使本地振荡光和光纤输出的信号光在混频器中产生差拍而输出中频光信号，再由光检测器把中频光信号转换为电信号。
外差检测方式的难点是需要频率非常稳定，相位和偏振方向可控制，谱线宽度很窄的单模激光源；优点是有很高的接收灵敏度。
7.灵敏度是衡量光接收机质量的综合指标，它反映接收机调整到最佳状态时， 接收微弱光信号的能力。
灵敏度主要取决于组成光接收机的光电二极管和放大器的噪声，并受传输速率、光发射机的参数和光纤线路的色散的影响，还与系统要求的误码率或信噪比有密切关系。
光纤技术复习资料全
《光纤技术》复习资料第一章 绪论要求：1、了解光纤的基本结构和基本特性；2、充分认识光纤传感和光纤通信在现代工农业生产、军事、科研及日常生活中的作用和地位，明确学习目的；3、了解光纤技术的发展动向；4、知道本课程的学习方法。
具体：1、光纤的定义：光纤是“光导纤维”的简称，是指能够约束并导引光波在其内部或表面附近沿轴线方向传播的传输介质。
2、光纤的结构：主要由纤芯、包层和涂敷层构成。
其中纤芯的折射率比包层要高。
纤芯和包层的折射率差引起光在纤芯内发生全内反射，从而使光在纤芯内传播。
3、通信光纤的标准包层直径是125m μ，涂敷层的直径大约是250m μ。
4、常用的光纤材料有纯石英（2SiO ）、玻璃和塑料。
5、列举光纤相对于金属导线的优点（至少5点）：如容量大、抗电磁干扰、电绝缘、本质安全；灵敏度高；体积小、重量轻、可绕曲；测量对象广泛；对被测介质影响小；便于复用，便于成网；损耗低；防水、防火、耐腐蚀；成本低、储量丰富等。
6、光纤通信所占的波长范围大概是0817..m :。
7、1953年，在伦敦皇家科学技术学院开发出了用不同光学玻璃作纤芯和包层的包层纤维，由此导致光纤的诞生。
8、1966年，光纤之父高锟博士深入研究了光在石英玻璃纤维中的严重损耗问题，发现这种玻璃纤维引起光损耗的主要原因。
9、目前，F T T H （光纤到户）是宽带接入的一种理想模式，各国发展迅猛。
10、目前流行的“三网合一”指的是将现存三个网络：电信网、有线电视网和计算机网的信号在同一个光纤网络中传输。
11、光纤被喻为信息时代的神经。
第二章 光纤拉制及成缆要求：1、了解光纤的分类方法和光纤的种类，理解各种不同种类光纤之间的区别及每种光纤的特点；2、知道光纤的制作材料及要求；3、了解光纤预制棒的制造原理和工艺；4、知道各种光缆结构和材料的用途。
具体：1、 光纤的分类：按照光纤横截面折射率分布不同分为：阶跃光纤和渐变光纤（折射率在纤芯中保持恒定，在芯与包层界面突变的光纤称为阶跃光纤，折射率在纤芯内按某种规律逐渐降低的光纤称为渐变光纤。
光纤通信复习题要点
第一章光纤通信：侠义上说：利用光载波在光纤中传播信息的过程广义上说：是以光纤或由光纤组成的光传输网、光处理器件、光处理设备为基础，并采用相关技术来对光波信息进行传输和处理的过程，是光通信的一个组成部分光通信发展受阻的原因：1.光向四面八方散射时，光强减弱 2.不能通过障碍物高锟指出，如果把材料中金属离子含量的比重降低到10-6以下，光纤损耗就可以减小到10 。
再通过改进制造工艺，提高材料的均匀性，可进一步把光纤的损耗减少到几。
光纤通信得以快速发展重要条件：1. 低损耗光纤 2. 光源（半导体激光器）全波光纤：能够在1260 ~ 1675整个范围内都可用来进行光纤通信的光纤就是全波光纤光纤通信发展的重要里程碑1. 低损耗光纤的研制成功 2. 连续振荡半导体激光器的研制成功光纤是一种玻璃丝，其材料是石英（2），是通信网络中信息的优良传输介质光纤通信的发展趋势1. 光纤技术逐渐从骨干网向广域网和城域络发展2. 从低速系统向高速系统发展3.从陆地向海地发展4.从光传输电交换向网络的全光化发展5.向光纤技术和以太技术结合的方向发展光纤通信的优点：1. 频带宽、传输容量大2. 损耗小、中继距离长3. 重量轻、体积小4. 抗电磁干扰性能好5. 泄漏小、保密性好6. 节约金属材料，有利于资源合理使用传统上，以服务范围把网络分为三类:(1) 局域网，服务范围2 ，如以太网，信令环和信令总线;(2) 城域网，服务范围100 ，如电话本地交换网或者有线电视)分配系统;(3) 广域网络，服务范围可达数千公里，如开放系统互连国际网络等。
三代网络技术比较1. 全电网络，第一代网络，节点用电缆互连在一起，电缆是一种窄带线路，它的容量有限；2. 电光网络，第二代网络，用一段段光纤取代电缆后构成的网络，现在正被广泛使用，因节点内仍是对电信号进行交换，所以称为电光网络3. 全光网络，第三代网络，所有节点被不间断的光缆连接起来，节点内只对光信号进行交换，这就是未来的第三代网络。
光纤通信复习重点
光纤通信复习重点题型：填空、选择、判断30’、问答40’、计算30’第一章概论光纤通信的优点☆☆1）容许频带很宽,传输容量很大2）损耗很小,中继距离很长,且误码率很小3）重量轻,体积小4）抗电磁干扰性能好5）泄露小,保密性能好6）节约金属材料,有利于资源合理使用光纤通信系统的基本组成作用：1）信息源：把用户信息转换为原始电信号,这种信号称为基带信号2）电发射机：把信息源传递过来的模拟信号转换成数字信号PCM3）光发射机：把输入电信号转换为光信号,并用耦合技术吧光信号最大限度地注入光纤线路;4）光纤线路：把来自光发射机的光信号,以尽可能小的失真和衰减传输到光接收机; 5）光接收机：把从光纤线路输出、产生畸变和衰减的微弱光信号转换为电信号,并经其后的电接收机放大和处理后恢复成基带电信号;光接收机由光检测器、放大器和相关电路组成,光检测器是光接收机的核心;光接收机最重要的特性参数数灵敏度；6）电接收机：把接收的电信号转换为基带信号,最后由信息宿恢复用户信息；说明：光发射机之前和光接收机之后的电信号段,光纤通信所用的技术和设备和电缆通信相同,不同的只是由光发射机、光纤线路和光接收机所组成的基本光纤传输系统代替了电缆传输；注：计算题3个,全来自第二第三章的课后习题第二章光纤和光缆光纤结构光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝;相对折射率差典型值△=n1-n2/n1,△越大,把光能量束缚在纤芯的能力越强,但信息传输容量确越小光纤类型三种基本类型图突变型多模光纤：纤芯折射率为n1保持不变,到包层突然变为n2;这种光纤一般纤芯直径2a=50~80 μm,光线以折线形状沿纤芯中心轴线方向传播,特点是信号畸变大;渐变型多模光纤：纤芯中心折射率最大为n1,沿径向r向外围逐渐变小,直到包层变为n2;这种光纤一般纤芯直径2a为50μm,光线以正弦形状沿纤芯中心轴线方向传播,特点是信号畸变小;单模光纤：折射率分布和突变型光纤相似,纤芯直径只有8~10 μm,光线以直线形状沿纤芯中心轴线方向传播;因为这种光纤只能传输一个模式两个偏振态简并,所以称为单模光纤,其信号畸变很小;光纤传输原理 展宽 衰减的原因 1）突变型多模光纤2）数值孔径：定义临界角θc 的正弦为数值孔径NANA 表示光纤接收和传输光的能力,NA 或θc 越大,光纤接收光的能力越强,从光源到光纤的耦合效率越高;对于无损耗光纤,在θc 内的入射光都能在光纤中传输;NA 越大,纤芯对光能量的束缚越强,光纤抗弯曲性能越好;但NA 越大经光纤传输后产生的信号畸变越大,因而限制了信息传输容量; 时间延迟:这种时间延迟差在时域产生脉冲展宽,或称为信号畸变;由此可见,突变型多模光纤的信号畸变是由于不同入射角的光线经光纤传输后,其时间延迟不同而产生的; 3）渐变型多模光纤 渐变型多模光纤具有能减小脉冲展宽、增加带宽的优点; 自聚焦效应：不同入射角相应的光线,虽然经历的路程不同,但是最终都会聚在同一点上;渐变型多模光纤具有自聚焦效应,不仅不同入射角相应的光线会聚在同一点上,而且这些光线的时间延迟也近似相等; 光纤传输的波动理论 单模光纤的模式特性 1单模条件和截止波长传输模式数目随V 值的增加而增多;当V 值减小时,不断发生模式截止,模式数目逐渐减少;特别值得注意的是当V<时,只有HE11LP01一个模式存在,其余模式全部截止;HE11称为基模,由两个偏振态简并而成;由此得到单模传输条件为可以看到,对于给定的光纤n1、n2和a 确定,存在一个临界波长λc,当λ<λc 时,是多模传输,当λ>λc 时,是单模传输,这个临界波长λc 称为截止波长; 2）光强分布和模场半径通常认为单模光纤基模 HE11的电磁场分布近似为高斯分布 Ψr=Aexp式中,A 为场的幅度,r 为径向坐标,w0为高斯分布1/e 点的半宽度,称为模场半径; 3）双折射把两个偏振模传输常数的差βx-βy 定义为双折射Δβ, 通常用归一化双折射β来表示∆≈-=212212n n n NA ∆≈==∆cL n NA c n L c n L c 12121)(22θτ405.222221≤-n n a λπ])([2w r -ββββββ)(y x -=∆=式中, =βx+βy/2为两个传输常数的平均值;把两个正交偏振模的相位差达到2π的光纤长度定义为拍长Lb= 光纤传输特性损耗和色散是光纤最重要的传输特性;损耗限制系统的传输距离,色散则限制系统的传输容量;☆☆☆☆☆三种色散模式色散是由于不同模式的传播时间不同而产生的,它取决于光纤的折射率分布,并和光纤材料折射率的波长特性有关;材料色散是由于光纤的折射率随波长而改变,以及模式内部不同波长成分的光实际光源不是纯单色光,其传播时间不同而产生的;这种色散取决于光纤材料折射率的波长特性和光源的谱线宽度;波导色散是由于波导结构参数与波长有关而产生的,它取决于波导尺寸和纤芯与包层的相对折射率差;说明：色散对光纤传输系统的影响,在时域和频域的表示方法不同;从频域上看,色散限制了传输信号的带宽；从时域上看,色散引起信号脉冲的展宽; 理想的单模光纤没有模式色散,只有材料色散和波导色散;材料色散和波导色散总称为色度色散,常简称为色散,它是传播时间随波长变化的产生的;光纤损耗光纤的损耗在很大程度上决定了系统的传输距离;在最一般的条件下,在光纤内传输的光功率P 随距离z 的变化,可以用 表示;α是损耗系数;吸收损耗：由SiO 2材料引起的固有吸收和由杂质引起的吸收产生的;散射损耗：主要由材料微观密度不均匀引起的瑞利散射和由光纤结构缺陷引起; 光纤总损耗α与波长λ的关系可以表示为： α= +B+CW λ+IR λ+UV λA 为瑞利散射系数,B 为结构缺陷散射产生的损耗,CW λ、IR λ和UV λ分别为杂质吸收、红外吸收和紫外吸收产生的损耗; 第三章 通信用光器件 光源光源是光发射机的关键器件,其功能是把电信号转换为光信号;半导体激光器是向半ββ∆2apdz dp -=4λA导体PN 节注入电流,实现粒子数反转分布,产生受激辐射,在利用谐振腔的正反馈,实现光放大而产恒激光震荡的;工作原理：半导体激光器是向半导体PN 结注入电流实现粒子数翻转分布,产生受激辐射,实现光放大,在利用谐振腔的正反馈而产生激光振荡的;基本结构：结构中间有一层厚~ μm 的窄带隙P 型半导体,称为有源层；两侧分别为宽带隙的P 型和N 型半导体, 称为限制层;三层半导体置于基片衬底上,前后两个晶体解理面作为反射镜构成法布里 - 珀罗FP 谐振腔; 三种跃迁：受激吸收：处于低能级E1的电子,在入射光作用下,它会吸收光子的能量跃迁到高能级E2上；自发辐射：在高能级E2的电子是不稳定的,即使没有外界的作用,也会自动地跃迁到低能级E1上与空穴复合,释放的能量转换为光子辐射出去；受激辐射：在高能级E2的电子,受到入射光的作用,被迫跃迁到低能级E1上与空穴复合,释放的能量产生光辐射； 能级跃迁：电子在E1和E2两个能级之间跃迁,吸收的光子能量或辐射的光子能量都要满足波尔条件,即 E2-E1=hf 12,其中 h=×10-34J ·s,为普朗克常数,f 12为吸收或辐射的光子频率； 受激辐射和自发辐射光的区别：它们的特点很不相同;受激辐射光的频率、相位、偏振态和传播方向与入射光相同,这种光称为相干光;自发辐射光是由大量不同激发态的电子自发跃迁产生的,其频率和方向分布在一定范围内,相位和偏振态是混乱的,这种光称为非相干光; 粒子数分布：低能级E1和处于高能级E2E2>E1的原子数分别为N1和N2;当系统处于热平衡状态时,存在下面的分布)12(exp 12kTE E N N --=k=10-23为玻尔兹曼常数,T 为热力学温度 N1>N2,即受激吸收大于受激辐射;当光通过这种物质时,光强按指数衰减, 这种物质称为吸收物质；正常状态N2>N1,即受激辐射大于受激吸收,当光通过这种物质时,会产生放大作用,这种物质称为激活物质;粒子数反转分布 如何实现粒子数反转分布：半导体激光器是向半导体PN 结注入电流,实现粒子数反转分布；发射波长：半导体激光器的发射波长取决于倒带的电子跃迁到价带时所释放的能量;这个能量近似等于禁带宽度；EgEg24.1hc ==λ不同半导体材料有不同的禁带宽度Eg,所以有不同的发射波长光谱特性：随着驱动电流的增加,纵模模数逐渐减少,谱线宽度变窄； 随着调制电流增大,纵模模数增多,光谱密度变宽; 弛张频率：弛张频率f r 是调制频率的上限,在接近f r 处,数字调制要产生弛张震荡,模拟调制要产生非线性失真;温度特性：激光器输出光功率随温度而变化有两个原因：一是激光器的阈值电流I th 随温度升高而增大,二是外微分量子效率ηd 随温度升高而减小;温度升高时,I th 增大,ηd 减小,输出光功率明显下降,达到一定温度时,激光器就不激射了;当以直流电流驱动激光器时,阈值电流随温度的变化更加严重;当对激光器进行脉冲调制时,阈值电流随温度呈指数变化,在一定温度范围内,可以表示为)ex p(00th T T I I =I 0为常数,T 为结区的热力学温度,T 0为激光器材料的特征温度 发光二极管 对应的看看就可以发光二极管LED 的工作原理与激光器LD 有所不同, LD 发射的是受激辐射光,LED 发射的是自发辐射光;发光二极管的优点：和激光器相比,发光二极管输出光功率较小,谱线宽度较宽,调制频率较低;但发光二极管性能稳定,寿命长,输出光功率线性范围宽, 而且制造工艺简单,价格低廉; 光检测器光电二极管工作原理光电效应光电效应：在PN 结界面上,由于电子和空穴的扩散运动,形成内部电场;内部电场使电子和空穴产生与扩散运动方向相反的漂移运动,最终使能带发生倾斜, 在PN 结界面附近形成耗尽层;在耗尽层,会形成光生漂移电流;在中性区会形成光生扩散电流;当与P 层和N 层连接的电路断开时,便会在两端产生电动势;说明:光生漂移电流分量和光生扩散电流分量的总和即为光生电流； 光无源器件小知识点 考小题 无计算 连接器：实现光纤与光纤之间可拆卸连接 接头：实现光纤与光纤之间的永久性连接光耦合器：把一个输入的光信号分配给多个输出,或者把多个输入的光信号复合成一个输出;分为：T 型耦合器.星型耦合器.定向耦合器.波分复用器/解复用器光隔离器：非互易器件,只允许光波向一个方向上传输,阻止光波往其他方向特别是反方向传播;环形器：有多个接口的光隔离器；外调制器：为了解决直接调制激光器会产生线性调频的问题；光开关：转换电路,实现光交换;光发射机光发射机基本组成相应的模块对光源有什么要求、电路的作用☆☆对光源的要求：简单题1号嫌疑犯1发射的光波长应和光纤低损耗“窗口”一致,即中心波长应在μm、μm和μm附近;光谱单色性要好,即谱线宽度要窄,以减小光纤色散对带宽的限制;2电/光转换效率要高,即要求在足够低的驱动电流下,有足够大而稳定的输出光功率,且线性良好;发射光束的方向性要好,即远场的辐射角要小,以利于提高光源与光纤之间的耦合效率;3允许的调制速率要高或响应速度要快,以满足系统的大传输容量的要求;4器件应能在常温下以连续波方式工作,要求温度稳定性好,可靠性高,寿命长;5此外,要求器件体积小,重量轻,安装使用方便,价格便宜;发射机的电路部分：作用：电路的设计应该以光源为依据,使输出光信号准确反映输入电信号；对调制电路和控制电路的要求：1)输出光脉冲的通断比应大于10,以保证足够的光接收信噪比;2)输出光脉冲的宽度应远大于电光延迟时间,光脉冲的上升时间、下降时间和开通延迟时间应足够短,以便在高速率调制下,输出的光脉冲能准确再现输入电脉冲的波形.3)对激光器应施加足够的偏置电流,以便抑制在较高速率调制下可能出现的张弛振荡,保证发射机正常工作;4)应采用自动功率控制APC和自动温度控制ATC,以保证输出光功率有足够的稳定性; 线路编码电路必要的原因：因为电端机输出的数字信号是适合电缆传输的双极性码,而光源不能发射负脉冲;调制特性效应小知识码型效应：当电光延迟时间td与数字调制的码元持续时间T/2为相同数量级时,会使“0”码过后的第一个“1码的脉冲宽度变窄,幅度减小,严重时可能使单个“１”码丢失,这种现象称为“码型效应”；码型效应的特点：在脉冲序列中较长的连“0”码后出现的“1”码,其脉冲明显变小,而且连“0”码数目越多,调制速率越高,这种效应越明显;可以采用“过调制”补偿方法,消除码型效应；弛张震荡：当电流脉冲注入激光器后,输出光脉冲会出现幅度逐渐衰减的震荡; 自脉动现象：某些激光器在脉冲调制甚至直流驱动下,当注入电流达到某个范围时,输出光脉冲出现持续等幅的高频振荡,这种现象叫做自脉动现象；温度对激光器输出光功率的影响主要通过阈值电流I th 和外微分量子效率ηd 产生温度升高,阈值电流增加,外微分量子效率减小,输出光脉冲幅度下降； 光接收机 ☆☆☆☆☆☆器流对光检测器的要求：1）波长相应要和光纤低损耗窗口μm,μm 和μm 兼容；2）响应度要高,在一定的接收光功率下,能产生尽可能大的光电流； 3）噪声要尽可能低,能接收微弱光信号,； 4）性能稳定,可靠性高,寿命长,功耗和体积小; 均衡的目的是：对经光纤传输、光/电转换和放大后已产生畸变的电信号进行补偿,使输出信号的波形适合于判决,以消除码间干扰减小误码率;灵敏度的定义：在保证通信质量的条件下,光接收机所需的最小平均接收光功率P min ,并以dBm 为单位;计算公式：定义公式：Pr=10lg 理想光接收机灵敏度：Pr=10lg)](10)min([3dBm w P -><λη2bnhcf基本概念：因为量子噪声是伴随光信号的随机噪声,只要有光信号输入,就有量子噪声存在； 光接收机的噪声包括光检测器的噪声量子噪声、暗电流噪声、APD 附加噪声、电阻热噪声和前置放大器的噪声; 线路编码有什么要求数字光纤通信系统对线路骂醒的主要要求是保证传输的透明性,具体要求是： 1）能限制信号带宽,减小功率谱中的高低频分量; 2）能给光接收机提供足够的定时信息;3）能提供一定的冗余度,用于平衡码流、误码监测和公务通信;但对高速光纤通信系统,应尽量减小冗余度,以免占用过大的带宽;常用的线路码型为：扰码、mBnB 码和插入码; 第四章 数字光纤通信同步数字系列SDH 帧结构 作用因素 图 简答题2号嫌疑犯字节发送顺序：由上往下发 每行先左后右1）段开销SOH 又可分为再生段开销SOH 和复接段开销LOH 2）信息载荷Payload 3）管理指针单元AU-PTRSDH 环形网的一个突出优点是“自愈”能力; 系统的性能指标 小知识点 掌握为进行系统性能研究,ITU-T 建议中提出了一个数字传输参考模型,称为假设参考连接HRX ；假设参考数字链路HRDL数字光纤通信系统的主要性能指标有：传输速率,误码率,抖动和可靠性 系统的设计往年有计算,今年没有,但有小知识点12345…9顺序数字光纤通信系统设计的主要任务是确定中继距离,一般采用最坏情况设计法来确定中继距离;在光纤传输中,中继距离不但受到光纤损耗限制,而且还受到光纤色散的限制;第七、八章讲过的一些小知识点,你大爷,哪些讲过,臣妾不知道哇1参饵光纤放大器工作波长正好与光纤的最佳波长一致,增益高、噪声系数小、频带宽,在光纤通信系统中可以作为中继放大器,前置放大器和后置放大器;2光波分复用增加了光纤的传输容量,降低了成本；3光交换目前主要有两种方式：空分交换和波分交换4目前光通信系统采用光强调制——直接检测的方式；5相干光通信在接收端采用零差检测或外差检测;6SDH技术的最大优势在于组网上,它的传送网通常采用线形、星形、树形、环形和网孔形拓扑结构;7SDH的特色之一是能利用ADM构成环形自愈网,自愈网结构分为两类：通道倒换环和复用段倒换环;8建议将光传送网分为光通道层OCH、光复用段层OMS和光传输层OTS;9WDM光网络的结点主要有两种功能,即光波长信道的分插复用功能和交叉连接功能,实现这两种功能的网络元件是：OADM和OXC;。
光纤通信复习要点
光纤通信复习要点第⼀章1.光纤通信的定义光纤通信是采⽤光波作为信息载体，并采⽤光导纤维作为传输介质的⼀种通信⽅式。
2.光纤通信的优点频带宽，通信容量⼤；损耗低，中继距离长；抗电磁⼲扰；⽆串⾳⼲扰，保密性好；光纤线径细、重量轻、柔软；原材料资源丰富，可节约⾦属材料；耐腐蚀，寿命长。
3.光纤通信的缺点光纤质地脆、机械强度低；需要⽐较好的切割及连接技术；分路、耦合⽐较⿇烦；弯曲半径不宜太⼩。
第⼆章1.光纤的基本结构：折射率较⾼的芯区、折射率较低的包层、表⾯涂敷层。
2.光纤的分类按传播模式分类：单模光纤尺⼨：光纤的纤芯直径尺⼨扩展到⼏个波长（通常是8～12个波长），并且使纤芯包层折射率差很⼩，只允许传输⼀个基模的光纤。
纤芯直径2a=8～10µm(⽆实际意义)，包层直径2b=125µm 。
优点：带宽极宽、衰减⼩。
应⽤：适⽤于⼤容量的光纤通信。
多模光纤尺⼨：远⼤于光波波长，能传输多个模式的光纤。
纤芯直径2a=50µm，包层直径2b=125µm 。
优点：制造简单、接续容易。
缺点：存在模式⾊散，带宽窄。
应⽤：适应于较⼩容量的光纤通信。
3.光纤的传输特性：损耗特性、⾊散特性、⾮线性效应。
第三章简单题：1.半导体发光的机理：半导体材料具有能带结构⽽不是能级结构。
半导体材料的能带分为导带、价带与禁带。
电⼦从⾼能级范围的导带跃迁到低能级范围的价带，会释放光⼦⽽发光。
2.⾃发辐射由于位于⾼能级E2的原⼦是不稳定的，将⾃发地向低能级跃迁，并释放出能量为h ν = E1 - E2的光⼦，这种辐射称为⾃发辐射。
各个处于⾼能级的粒⼦都是⾃发的、独⽴地进⾏跃迁，其辐射光⼦的频率不同，所以⾃发辐射的频率范围很宽。
⾃发辐射产⽣⾮相⼲光。
3.受激辐射若原⼦原来处于⾼能级E2上，被能量为hv的光⼦激发，将向E1能级跃迁，并产⽣能量为hv的光⼦。
两者同频，同相，同偏振，为相⼲光。
这⼀辐射过程称为受激辐射。
光纤通信复习资料
1.现代光纤通信之父高锟。
2.光纤通信用的近红外光（波长约1um）的频率（约300THz）比微波（波长为0.1~1mm）的频率（3~300GHz）高3个能量级以上。
光纤通信用的近红外光频带宽度约为200THz。
3.光纤通信的优点：容许频带很宽，传输容量很大；损耗很小，中继距离很长且误码率很小；重量轻、体积小；抗电磁干扰性能好；泄漏小，保密性能好；节约金属材料。
4.光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。
5.光能量在光纤中传输的必要条件是n1>n2。
6.光纤类型：突变性多模光纤，渐变型多模光纤，单模光纤。
7.单模光纤：双包层光纤，三角芯光纤，椭圆芯光纤。
8.渐变型多模光纤具有自聚焦效应，不仅不同入射角相应的光线汇聚在同一点上，而且这些光线的时间延迟也近似相等。
9.损耗和色散是光纤最重要的传输特性。
损耗限制系统的传输距离，色散则限制系统的传输带宽。
10.色散是在光纤中传输的光信号，由于不同成分的光的传播时间不同而产生的一种物理效应。
色散一般包括模式色散、材料色散和波导色散。
11.损耗包括吸收损耗（由氧化硅材料引起的谷游戏有和有杂质引起的吸收产生）和散射损耗（由材料微观密度不均匀引起的瑞利散射和由光纤结构缺陷引起的散射产生的）。
12.光缆一般由缆芯和护套两部分组成，有时在护套外面加有铠装。
13.光缆可分为层绞式，骨架式，中心束管式，带状式。
14.光缆特性：拉力特性，压力特性，弯曲特性，温度特性。
15.光源功能是把电信号转换为光信号。
16.通信用光器件可以分为有源器件和无源器件。
17.电子跃迁的三种基本方式：受激吸收，自发辐射，受激辐射。
18.受激辐射产生相干光，自发辐射产生非相干光。
19.粒子数反转分部是产生受激辐射的必要条件，但还不能产生激光。
20.形成激光的三个必要条件：工作物质，光学共振腔，激励系统。
21.激光器（LD）发射的是受激辐射光，发光二极管（LED）发射的是自发辐射光。
现代光纤通信技术复习
现代光纤通信技术复习一、填空题1.有规律地破坏长连“0”和长连“1”的码流，以便时产生信号的提取，称_ 扰码电路__ __。
2．在半导体激光器的P—I 曲线上，当I＞It 时，激光器发出的是__激光_____。
3.光纤主要由纤芯、包层、涂覆层三部分构成。
4.LED适用于模拟的光纤传输系统。
5．光纤中的传输信号由于受到光纤的损耗和色散的影响，使得信号的幅度受到衰减，波形出现失真。
6．光纤数值孔径的物理意义是表示光纤端面_ 集光 _的能力。
7.准同步数字体系的帧结构中，如果没有足够的开销字节，就不能适应网络管理、运行和维护。
8.SDH中STM—1的速率是155Mb/s。
9. 按照泵浦方式的不同，EDFA可分为正向泵浦结构、反向泵浦结构和双向泵浦结构等三种形式。
10.响应度和量子效率都是描述光电检测器光电转换能力的一种物理量11.目前光纤通信的长波波长低损耗工作窗口是1.31μm和1.55μm 。
12.目前光纤通信三个实用的低损耗工作窗口是0.85μm , 1.55μm 和_1.31μm _____。
13.受激辐射过程中发射出来的光子与外来光子不仅频率相同，而且相位、偏振方向、传播方向都相同，因此，称它们是_相干光 ___。
14. SDH中STM—4的速率是622Mb/s。
15.常用的SDH设备有：终端复用器、___再生器________和数字交叉连接设备等。
16.在光接收机中，与____光检测器_______紧相连的放大器称为前置放大器。
17.目前研制的光放大器可分为半导体光放大器和_ 光放大器 ___两类。
18. 瑞利散射损耗随___波长________的增加而急剧下降。
19. 在SDH帧结构中AU指针处于帧结构左侧1—9N列第__ ___4_____行的区域中。
20. 光发射机的消光比Ext为_ “1”码光脉冲功率与“0”码光脉冲功率之比。
21.在WDM系统中主要采用外调制器。
