华南理工大学电力系统分析下平时作业含答案

合集下载

华南理工大学电力系统试卷1含答案

“电力系统分析1”综合练习题一、填空题1.电力系统中性点接地方式可分为两大类：(1)中性点系统；(2)中性点系统，其中又分为中性点系统和中性点经接地或高阻抗接地系统。

2.电力系统调频分为次调频和次调频。

3.为了保证可靠供电和良好的电能质量，电力系统有功功率必须在运行参数下确定，而且还应有一定的。

4.对电力系统运行要求的三个内容是：（1），（2），（3）。

5.电力线路的参数包含：，，，。

6.目前我国1lOkV及以上电力系统采用中性点方式；60kV及以下电力系统采用中性点方式，其中35～60kV电力系统一般采用中性点接地，而3～10kV电力系统一般采用中性点方式。

7.电力系统的单位调节功率标志增加或减少时，在原动机调速器和负荷本身的调节效应共同作用下电力系统频率。

8.电力系统中性点接地方式分为接地方式和接地方式两种，其中接地方式又分为接地方式和接地方式。

9.变压器二次侧额定电压一般比电网额定电压高％。

10.电力系统的无功功率必须保持平衡，即无功功率与平衡。

这是保持电力系统的必要条件。

11.电力系统的电压偏移一般不超过用电设备额定电压的。

频率偏移不超过 Hz。

12.降压变压器一次侧电压等电压，二次侧电压(大容量)应比电压高％。

13.潮流计算中把节点分为三类，它们是：节点，节点和节点。

14.在220kV以上的电力线路中，采用扩径导线是为了；这种导线人为的扩大导线直径，但又不或者采用分裂导线，是将每相导线分裂成2～4根，并相互间保持一定距离，其作用是减小了和，但是线路的增大了。

15.中性点直接接地电力系统，当发生单相接地时即为，继电保护装置立即，中性点不接电力系统，当发生单相接地时，不是，接地线路继电保护装置可以不只发出信号。

16.电力系统的供电负荷是指电力系统的综合用电加上电力网的。

17.为了保证可靠供电和良好的电能质量，电力系统有功功率必须在运行参数下确定，而且还应有一定的。

18.电力系统的无功负荷是以滞后运行的用电设备所吸收的无功功率，电力系统的无功损耗是的无功功率损耗和的无功功率损耗。

2016年春华工电力系统分析下随堂练习答案全解

B．相对单位制
C．相对有名制
D．有名单位制
答题： A. B. C. D.（已提交）参考答案：B问题解析：
19.有几级电压的网络中，各元件参数的标幺值选取原则是（）。
A．统一基准功率，分段选取基准电压
B．分段选取基准功率和基准电压
C．统一选取基准功率和基准电压
D．统一基准电压，分段选取基准功率
答题： A. B. C. D.（已提交）参考答案：A问题解析：
A．三级负荷
B．二级负荷
C．一级负荷
D．特级负荷
答题： A. B. C. D.（已提交）参考答案：C问题解析：
6.中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（）
A．三级负荷
B．二级负荷
C．一级负荷
D．特级负荷
答题： A. B. C. D.（已提交）参考答案：B问题解析：
7.我国电力系统的频率，正常运行时允许的偏移范围是（）

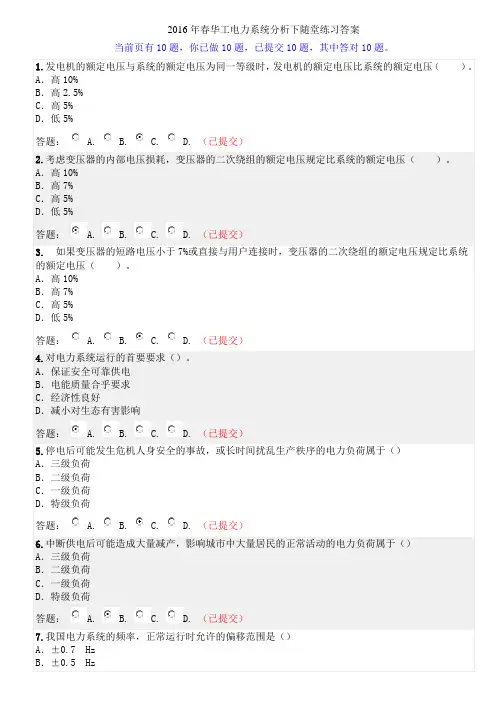

2016年春华工电力系统分析下随堂练习答案
当前页有10题，你已做10题，已提交10题，其中答对10题。
1.发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（）。A Nhomakorabea高10%
B．高2.5%
C．高5%
D．低5%
答题： A. B. C. D.（已提交）参考答案：C问题解析：
22.三相系统中的对称倍频交流电流经过派克变换后，所得的d轴和q轴分量是（）。
A．基频电流
B．倍频电流
C．直流电流
D．不确定
答题： A. B. C. D.（已提交）参考答案：B问题解析：
23.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴分量是（）。

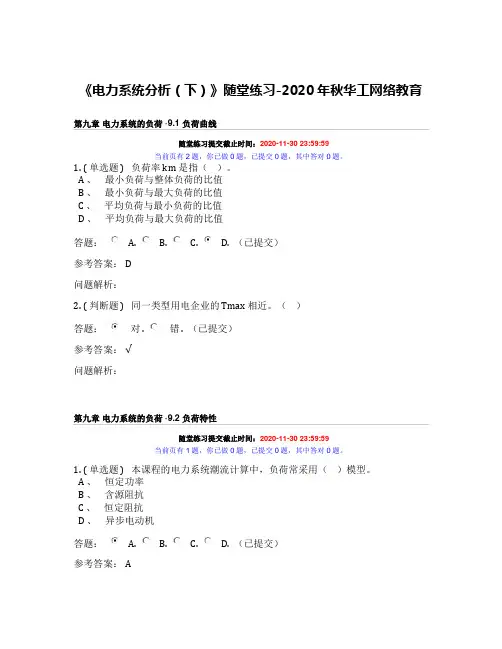

《电力系统分析(下)》随堂练习-2020年秋华工网络教育

《电力系统分析（下）》随堂练习-2020年秋华工网络教育第九章电力系统的负荷 ·9.1 负荷曲线随堂练习提交截止时间：2020-11-30 23:59:59当前页有2题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 负荷率 km 是指（）。

A 、最小负荷与整体负荷的比值B 、最小负荷与最大负荷的比值C 、平均负荷与最小负荷的比值D 、平均负荷与最大负荷的比值答题： A. B. C. D. （已提交）参考答案： D问题解析：2. ( 判断题 ) 同一类型用电企业的 Tmax 相近。

（）答题：对 . 错 . （已提交）参考答案：√问题解析：第九章电力系统的负荷 ·9.2 负荷特性随堂练习提交截止时间：2020-11-30 23:59:59当前页有1题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 本课程的电力系统潮流计算中，负荷常采用（）模型。

A 、恒定功率B 、含源阻抗C 、恒定阻抗D 、异步电动机答题： A. B. C. D. （已提交）参考答案： A问题解析：第十章电力传输的基本概念·10.1 网络元件的电压降落和功率损耗随堂练习提交截止时间：2020-11-30 23:59:59当前页有6题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，无功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： A问题解析：2. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，有功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： B问题解析：3. ( 单选题 ) 线路的输电效率是（）A 、线路末端有功功率 / 线路首端有功功率B 、线路首端有功功率 / 线路末端有功功率C 、线路末端有功功率 / 线路额定有功功率D 、线路首端有功功率 / 线路额定有功功率答题： A. B. C. D. （已提交）参考答案： A问题解析：4. ( 判断题 ) 线路的末端电压总是低于始端。

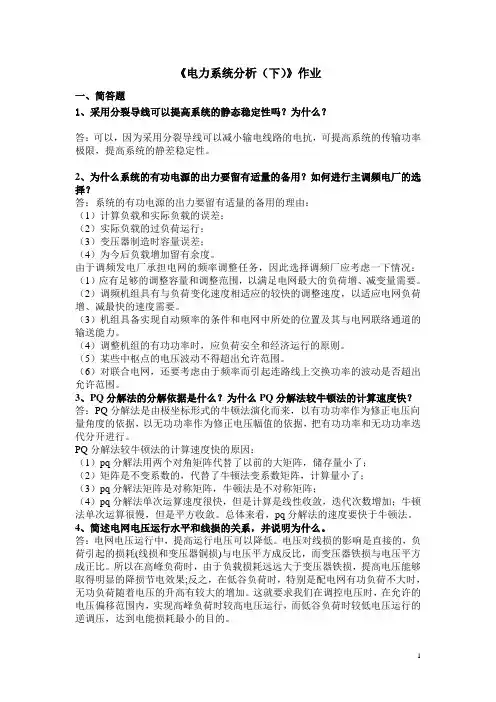

电力系统分析(下)2020第1学期作业-华工网络教育

《电力系统分析（下）》作业一、简答题1、采用分裂导线可以提高系统的静态稳定性吗？为什么？答：可以，因为采用分裂导线可以减小输电线路的电抗，可提高系统的传输功率极限，提高系统的静差稳定性。

2、为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：系统的有功电源的出力要留有适量的备用的理由：（1）计算负载和实际负载的误差；（2）实际负载的过负荷运行；（3）变压器制造时容量误差；（4）为今后负载增加留有余度。

由于调频发电厂承担电网的频率调整任务，因此选择调频厂应考虑一下情况：（1）应有足够的调整容量和调整范围，以满足电网最大的负荷增、减变量需要。

（2）调频机组具有与负荷变化速度相适应的较快的调整速度，以适应电网负荷增、减最快的速度需要。

（3）机组具备实现自动频率的条件和电网中所处的位置及其与电网联络通道的输送能力。

（4）调整机组的有功功率时，应负荷安全和经济运行的原则。

（5）某些中枢点的电压波动不得超出允许范围。

（6）对联合电网，还要考虑由于频率而引起连路线上交换功率的波动是否超出允许范围。

3、PQ分解法的分解依据是什么？为什么PQ分解法较牛顿法的计算速度快？答：PQ分解法是由极坐标形式的牛顿法演化而来，以有功功率作为修正电压向量角度的依据，以无功功率作为修正电压幅值的依据，把有功功率和无功功率迭代分开进行。

PQ分解法较牛顿法的计算速度快的原因：（1）pq分解法用两个对角矩阵代替了以前的大矩阵，储存量小了；（2）矩阵是不变系数的，代替了牛顿法变系数矩阵，计算量小了；（3）pq分解法矩阵是对称矩阵，牛顿法是不对称矩阵；（4）pq分解法单次运算速度很快，但是计算是线性收敛，迭代次数增加；牛顿法单次运算很慢，但是平方收敛。

总体来看，pq分解法的速度要快于牛顿法。

4、简述电网电压运行水平和线损的关系，并说明为什么。

答：电网电压运行中，提高运行电压可以降低。

电压对线损的影响是直接的，负荷引起的损耗(线损和变压器铜损)与电压平方成反比，而变压器铁损与电压平方成正比。

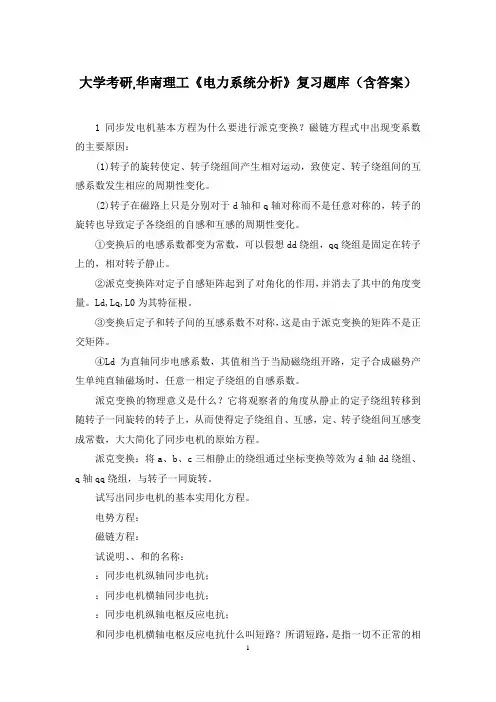

大学考研,华南理工《电力系统分析》复习题库(含答案)

大学考研,华南理工《电力系统分析》复习题库（含答案）1同步发电机基本方程为什么要进行派克变换？磁链方程式中出现变系数的主要原因：(1)转子的旋转使定、转子绕组间产生相对运动，致使定、转子绕组间的互感系数发生相应的周期性变化。

(2)转子在磁路上只是分别对于d轴和q轴对称而不是任意对称的，转子的旋转也导致定子各绕组的自感和互感的周期性变化。

①变换后的电感系数都变为常数，可以假想dd绕组，qq绕组是固定在转子上的，相对转子静止。

②派克变换阵对定子自感矩阵起到了对角化的作用，并消去了其中的角度变量。

Ld,Lq,L0为其特征根。

③变换后定子和转子间的互感系数不对称，这是由于派克变换的矩阵不是正交矩阵。

④Ld为直轴同步电感系数，其值相当于当励磁绕组开路，定子合成磁势产生单纯直轴磁场时，任意一相定子绕组的自感系数。

派克变换的物理意义是什么？它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。

派克变换：将a、b、c三相静止的绕组通过坐标变换等效为d轴dd绕组、q轴qq绕组，与转子一同旋转。

试写出同步电机的基本实用化方程。

电势方程：磁链方程：试说明、、和的名称：：同步电机纵轴同步电抗；：同步电机横轴同步电抗；：同步电机纵轴电枢反应电抗；和同步电机横轴电枢反应电抗什么叫短路？所谓短路，是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。

正常运行时，除中性点外，相与相之间或相与地之间是绝缘的。

如果由于某种原因使其绝缘破坏而构成了通路，我们就称电力系统发生了短路故障。

电力系统简单短路故障共有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。

其中三相短路又称为对称短路，其它三种类型的短路都称为不对称短路。

电力系统的运行经验表明，单相接地短路发生的几率最大，约占70%左右；两相短路较少；三相短路发生的几率最少。

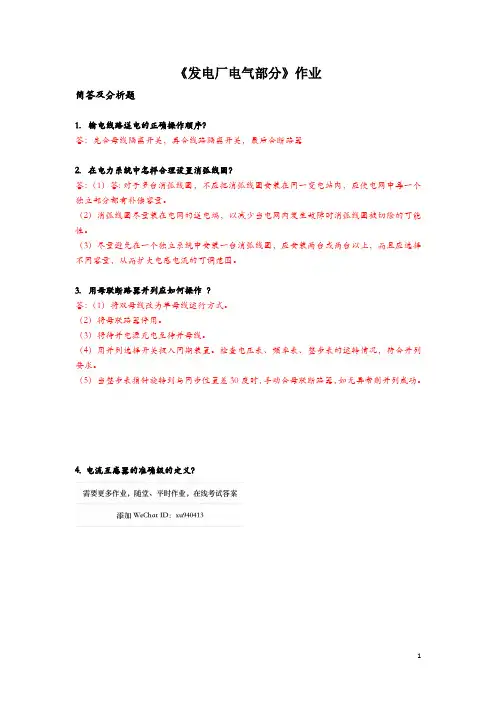

发电厂电气部分=21年华工平时作业答案

《发电厂电气部分》作业
简答及分析题
1.输电线路送电的正确操作顺序？
答：先合母线隔离开关，再合线路隔离开关，最后合断路器
2.在电力系统中怎样合理设置消弧线圈？
答：（1）答: 对于多台消弧线圈，不应把消弧线圈安装在同一变电站内，应使电网中每一个独立部分都有补偿容量。

（2）消弧线圈尽量装在电网的送电端，以减少当电网内发生故障时消弧线圈被切除的可能性。

（3）尽量避免在一个独立系统中安装一台消弧线圈，应安装两台或两台以上，而且应选择不同容量，从而扩大电感电流的可调范围。

3.用母联断路器并列应如何操作？
答：（1）将双母线改为单母线运行方式。

（2）将母联路器停用。

（3）将待并电源充电至待并母线。

（4）用并列选择开关投入同期装置。

检查电压表、频率表、整步表的运转情况，符合并列要求。

（5）当整步表指针旋转到与同步位置差30度时，手动合母联断路器，如无异常则并列成功。

4. 电流互感器的准确级的定义？
1。

电力系统分析课后习题参考答案

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

华南理工2019秋电力系统分析下作业【答案】

一．选择题（每题4分）1. 电力系统的有功功率电源是（ A ）A ．调相机B ．发电机C ．电容D ．变压器2. 电力系统的短路类型中，属于对称短路的是（ D ）。

A ．单相短路；B ．两相短路；C ．两相短路接地；D ．三相短路。

3. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（ C ）。

A ．单相接地短路；B ．两相短路；UUC ．两相接地短路；D ．三相短路。

4. 作为判据0>δd dPe 主要应用于分析简单系统的（ D ） A. 暂态稳定B. 故障计算C. 调压计算D. 静态稳定5. 电力系统的频率主要决定于（ A ）A.有功功率的平衡B.无功功率的平衡C.电压质量D.电流的大小6. 若AC 两相发生短路，则基准相选择为（ B ）A ．A 相B ．B 相C ．C 相D ．A 相和C 相7. 电压和电流的各序对称分量由Y ，d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（ A ）。

A ．逆时针方向转过300B ．顺时针方向转过300C．不变D．不确定8. 两相短路接地故障中，附加阻抗Z△为（D）A.Z0ΣB.Z2ΣC.Z0Σ+Z2ΣD.Z0Σ∥Z2Σ二．简答题（每题5分）1. 简述电力系统静态稳定的定义，其稳定的标志是什么？答：静态稳定是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则就是静态不稳定的。

2. 简述电力系统暂态稳定的定义，其稳定的标志是什么？答：暂态稳定是指系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。

暂态稳定的标志通常指保持第一或第二个振荡周期不失步。

3. 什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。

华工网络电力系统分析(下)随堂练习..

答案：B
45.平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。
A．不变
B．增大
C．减小
D．不确定
答题： A. B. C. D.（已提交）
答案：B
46.单线接地短路计算中，电压和电流的各序分量，可直接应用（）来求得。
A．正序网
B．负序网
C．零序网
D．复合序网
答题： A. B. C. D.（已提交）
8.我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）
A．±7%
B．±5%
C．±5% ~±7%
D．±7% ~±10%
答题： A. B. C. D.（已提交）
答案：B
9.我国10kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）
A．±5%
B．±7%
C．±5% ~±7%
A．逆时针方向转过300
B．顺时针方向转过300
C．不变
D．不确定
答题： A. B. C. D.（已提交）
答案：A
第六页
51.电压和电流的各序对称分量由Y，d11联接的变压器的星形侧经过三角形侧时，负序系统的相位发生的变化是（）。
A．逆时针方向转过300
B．顺时针方向转过300
C．不变
D．不确定
答题： A. B. C. D.（已提交）
A．保证安全可靠供电
B．电能质量合乎要求
C．经济性良好
D．减小对生态有害影响
答题： A. B. C. D.（已提交）
答案：A
5.停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（）
A．三级负荷
B．二级负荷

详细版华南理工2019年春季《电力系统分析(下)》随堂练习与答案.doc

随堂练习随堂练习提交截止时间：2019-06-15 23:59:59当前页有10题，你已做10题，已提交10题，其中答对10题。

1.(单选题) 电力系统静态稳定的实用判据是（）。

A． B． C． D．答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 电力系统的暂态稳定性是指电力系统在受到（）作用时的稳定性。

A．初始值B．干扰C．小干扰D．大干扰答题： A. B. C. D. （已提交）参考答案：D问题解析：3.(单选题) 当短路发生在发电厂高压侧母线时，冲击系数取（）。

A．1.85 B．1.89 C．1.88 D．1.86答题： A. B. C. D. （已提交）参考答案：A问题解析：4.(单选题) 在制定负序网络时，对于所有电源，其负序电势的数值等于（）。

A. 正序电势B.0C. 零序电势D. 不确定答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 电力系统静态稳定的实用判据是（）。

A.B.C. 加速面积大于减速面积D．加速面积小于减速面积答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 我国电力系统的额定电压等级有（）。

A. 115、220、500(kV)B. 110、230、500(kV)C. 115、230、525(kV)D. 110、220、500(kV)答题： A. B. C. D. （已提交）参考答案：D问题解析：7.(单选题) 若ac两相发生短路，则基准相选择为（）。

A. a相B. b相C. c相D. a相和c相答题： A. B. C. D. （已提交）参考答案：B问题解析：8.(单选题) 系统中无功功率不足，会造成（）。

A. 频率上升B. 频率下降C. 电压上升D. 电压下降答题： A. B. C. D. （已提交）参考答案：D问题解析：9.(单选题) 快速切除故障将使得系统的暂态稳定性得到（）。

电力系统分析下作业2019华南理工网络学院

一．选择题（每题4分）1. 电力系统的有功功率电源是（B ）A ．调相机B ．发电机C ．电容D ．变压器2. 电力系统的短路类型中，属于对称短路的是（D ）A ．单相短路；B ．两相短路；C ．两相短路接地；D ．三相短路。

3. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（ D ）A ．单相接地短路；B ．两相短路；C ．两相接地短路；D ．三相短路。

4. 作为判据0>δd dPe 主要应用于分析简单系统的（ D ） A. 暂态稳定B. 故障计算C. 调压计算D. 静态稳定5. 两相短路接地故障中，附加阻抗Z △为（D ）A.Z0ΣB.Z2ΣC.Z0Σ+Z2ΣD.Z0Σ∥Z2Σ6. 电力系统的频率主要决定于（A ）A.有功功率的平衡B.无功功率的平衡C.电压质量D.电流的大小7. 若AC 两相发生短路，则基准相选择为（ B ）A ．A 相B ．B 相C ．C 相D ．A 相和C 相8. 电压和电流的各序对称分量由Y，d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（A）A．逆时针方向转过300B．顺时针方向转过300C．不变D．不确定二．简答题（每题5分）1. 简述电力系统静态稳定的定义，其稳定的标志是什么？答：电力系统静态稳定是指电力系统在某一运行方式下受到小干扰后，能否恢复到原来运行状态的能力。

稳定的标志是：dpe/dδ＞0（其中pe是发电机的输出的电磁有功出力，δ是发电机的功角）。

2. 简述电力系统暂态稳定的定义，其稳定的标志是什么？答：电力系统暂态稳定是指电力系统受到大干扰后，能否不失步地过渡到新的稳定运行状态或恢复到原来稳态运行状态的能力.暂态稳定的标志通常指保持第一或第二个振荡周期不失步3. 什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。

电力系统分析(下)(随堂练习)-华南理工2019年秋

1.(单选题) 电力系统静态稳定的实用判据是（）。

A． B． C． D．答题： A. B. C. D. （已提交）参考答案：A问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.5.(单选题) 电力系统静态稳定的实用判据是（）。

A.B.C. 加速面积大于减速面积D．加速面积小于减速面积答题： A. B. C. D. （已提交）参考答案：A问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.问题解析：12.(单选题) 系统发生两相短路时，短路点正序电流的计算公式是（）。

A． B．C． D．答题： A. B. C. D. （已提交）答题： A. B. C. D.答题： A. B. C. D.问题解析：15.(单选题) 作为判据主要应用于分析简单系统的（）。

A. 暂态稳定B.故障计算C.静态稳定D.调压计算答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.问题解析：53.(单选题) 作为判据主要应用于分析简单系统的（）A. 暂态稳定B. 故障计算C. 静态稳定D. 调压计算答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D.问题解析：65.(单选题) 系统发生两相短路时，短路点正序电流的计算公式是（）A、B、C、D、答题： A. B. C. D. （已提交）参考答案：B问题解析：66.(单选题) 系统发生单相接地短路时m(n)的值为（）A、1B、C、3D、0答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错。

电力系统自动装置·平时作业2020秋华南理工大学网络教育答案

电力系统自动装置课堂作业1.答：AAT装置由低压起动和自动合闸两部分组成。

低压起动部分的作用是：当母线因各种原因失去电压时，断开工作电源。

自动合闸部分的作用是：在工作电源断路器断开后，将备用电源断路器投入。

2.答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

3.答：重合闸前加速保护是指当线路上发生故障时，靠近电源侧的保护首先无选择性瞬时动作跳闸，而后借助自动重合闸来纠正这种非选择性动作。

自动重合闸后加速是指当线路发生故障时，首先保护有选择性动作切除故障，重合闸进行一次重合。

若重合于瞬时性故障，则线路恢复供电；如果重合于永久性故障上，则保护装置加速动作，瞬时切除故障。

前加速保护的优点：（1）能快速地切除瞬时性故障。

（2）使瞬时性故障不至于发展成永久性故障．从而提高重合闸的成功率。

（3）使用设备少，只需装设一套重合闸装置，简单、经济。

后加速保护的的优点：（1）第一次有选择性的切除故障，不会扩大停电范围。

（2）保证永久性故障能瞬时切除，并仍然是有选择性的。

（3）和前加速保护相比，使用中不受网络结构和负荷条件的限制。

4. 答：在双电源线路上采用自动重合闸装置时，必须考虑两个特殊的问题，即故障点断电时间问题和同步问题。

对于故障点断电时间问题，因为当线路发生故障时，线路两侧的继电保护可能以不同的时限跳开两侧的断路器，这种情况下只有两侧的断路器都跳开后，故障点才完全断电，所以重合闸应加较长的延时,即考虑要故障点断电时间问题。

对于同步时间问题，因为当线路发生故障，两侧断路器跳闸后，线路两侧电源之间电动势夹角摆开，甚至有可能失去同步。

所以，后重合侧重合时应考虑是否允许非同步合闸和进行同步检定的问题。

5. 答：在设计线路重合闸装置时，把单相重合闸和三相重合闸综合在一起考虑，即当发生单相接地故障时，采用单相重合闸方式，而发生相间短路时，采用三相重合闸方式，综合这两种重合闸方式的装置，称为综合重合闸装置。

2019年华工电力系统继电保护原理平时作业答案

华南理工大学网络教育学院《电力系统继电保护原理》课程作业答案181901 20180905作业答题注意事项：1）本作业共含客观题48题（单选20题，判断28题），主观题5题。

所有题目答案务必填写在答题页面的答题表格中，填写在题目中间或下面空白处的答案以0分计。

单项选择题填写字母ABCD之一，判断题大写V字表示正确，大写X表示错误。

其它填写方法将不能正确判别；主观题答案写在答题纸页面内各题的表格方框内，其内容框大小可自行调节；2）不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，不要删除表格之间的分界线。

务必将答题文件命名为“[学生姓名][答案].doc”,用word2003格式存储并上传到网页，谢谢！3）提交作业答案文件时请删除所有题目，答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目；4）不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式正确性上的较大困难，请同学们理解。

作业题目（答案在答题页面）一、单项选择题（20题）1、电力系统继电保护的四个基本要求，不包括（）。

（A）选择性；（B）速动性；（C）灵敏性；（D）针对性。

2、使用调试最方便的保护是（）。

(A)电磁式保护；（B）分立晶体管保护；（C）集成电路保护；（D）微机保护。

3、电力系统中发生概率最大故障是（）。

（A）三相短路；（B）两相短路；（C）单相接地故障；（D）两相接地故障。

4、（）不属于影响距离保护工作的因素。

（A）短路点过渡电阻；（B）电力系统振荡；（C）电压回路断线；（D）并联电容补偿。

5、目前，（）还不能作为纵联保护的通信通道。

（A）公用无线网络通道（wireless network）；（B）输电线路载波或高频通道(power line carrier)；（C）微波通道(microwave)；（D）光纤通道(optical fiber)。

20秋学期《电力系统分析》在线平时作业1答卷

20秋学期《电力系统分析》在线平时作业1
试卷总分:100 得分:100
一、单选题(共20 道试题,共100 分)
1.电力系统发生三相短路，短路电流只包含( )
A.正序分量
B.负序分量
C.零序分量
D.正序和零序分量
本题正确答案:A
2.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的( ) {图}
A.A
B.B
C.C
D.D
本题正确答案:C
3.在发电机稳态运行状态中，机械功率PT与电磁功率相比，将( )
A.大
B.小
C.相等
D.无关系
本题正确答案:C
4.逆调压是指（）
A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低
B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高
C.高峰负荷，低谷负荷中枢点的电压均低
D.峰负荷，低谷负荷中枢点的电压均高
本题正确答案:A
5.电压降落指线路始末两端电压的（）
A.数值差
B.分值差
C.相量差
D.矢量差
本题正确答案:C
6.单相短路的序分量电流边界条件是( )
A.i1+i2+i0=0
B.i1=i2=i0
C.i1+i2=0
D.i1=i2。

华南理工大学电力系统分析试题2含答案

华南理⼯⼤学电⼒系统分析试题2含答案《电⼒系统分析》复习题⼀、选择题1．采⽤分裂导线的⽬的是（）A.减⼩电抗B.增⼤电抗C.减⼩电纳D.增⼤电阻2．下列故障形式中对称的短路故障为（）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对4．应⽤等⾯积定则分析简单电⼒系统暂态稳定性，系统稳定的条件是（）A.整步功率系数⼤于零 B.整步功率系数⼩于零C.最⼤减速⾯积⼤于加速⾯积D.最⼤减速⾯积⼩于加速⾯积5．频率的⼀次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由⽆功补偿设备完成的6.系统备⽤容量中，哪种可能不需要( )A.负荷备⽤B.国民经济备⽤C.事故备⽤D.检修备⽤7．电⼒系统中⼀级负荷、⼆级负荷和三级负荷的划分依据是⽤户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发⽣单相接地短路时，⾮故障相电压升⾼⾄（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功⾓曲线11.顺调压是指( )A.⾼峰负荷时，电压调⾼，低⾕负荷时，电压调低B.⾼峰负荷时，允许电压偏低，低⾕负荷时，允许电压偏⾼C.⾼峰负荷，低⾕负荷，电压均调⾼D.⾼峰负荷，低⾕负荷，电压均调低12.潮流⽅程是( )A.线性⽅程组B.微分⽅程组C.线性⽅程D.⾮线性⽅程组13.分析简单电⼒系统的暂态稳定主要应⽤( )A.等耗量微增率原则B.等⾯积定则C.⼩⼲扰法D.对称分量法14.电⼒线路等值参数中消耗有功功率的是（）A.电阻B.电感C.电纳D.电容15.⼀般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的⼤⼩关系为（）A.X T（1）>X T(2)B.X T（1）C.X T（1）=X T(2)D.X T（1）>>X T(2)16.电⼒系统分析中，有功功率的单位常⽤（）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利⽤P—Q分解法和⽜顿—拉夫逊法进⾏潮流计算，⼆者的收敛速度是（）A.P—Q分解法⾼于⽜顿—拉夫逊法B.⽆法⽐较C.⽜顿拉夫逊法⾼于P—Q分解法D.两种⽅法⼀样19.电⼒系统的综合供电负荷加上⼚⽤电之和，称为（）A.发电负荷B.供电负荷C.⽤电负荷D.⼯业负荷20.构成电⼒⽹的主要设备有（）A.变压器，⽤户B.变压器，电⼒线路C.电缆，架空线D.电阻，电容21.系统发⽣两相接地短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发⽣两相短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发⽣单接地短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序串联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.⼆相断线时的复合序⽹是在断⼝处( )。

华工电力系统分析(下)随堂练习

1. 发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（ A .高 10% B .高2.5% C .高 5% D .低 5% 2.考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（A ）。

A .高 10%B .高 7%C .高 5%D .低 5% 3.如果变压器的短路电压小于 7%或直接与用户连接时，变压器的二次绕组的额定电压规定比系统的额定电压（C ）。

A .高 10%B .高 7%C .高 5%D .低 5% 4.对电力系统运行的首要要求（ A ）。

A •保证安全可靠供电B •电能质量合乎要求C .经济性良好D •减小对生态有害影响5.停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（C ）A .三级负荷B .二级负荷C . 一级负荷D .特级负荷6.中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（B ）A .三级负荷B .二级负荷C . 一级负荷D .特级负荷7.我国电力系统的频率，正常运行时允许的偏移范围是（C ）A . ±0.7 HzB . ±0.5 HzC . ±0.2 Hz~ ±0.5 HzD . ±0.1 Hz~ 0±.7 Hz8.我国 35kV 及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（B ）A . ±7%B . ±5%C . ±5% ~±7%D . ±7% ~±10%9.我国 10kV 及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（B ）A . ±5%B . ±7%C . ±5% ~±7%D . ±7% ~±10%10. 我国对 6~10kV 供电电压的波形畸变率限制范围是（ D ）A . <± 5%B . < 5%C .W 土 4%D . < 4%11. 我国对 0.38kV 供电电压的波形畸变率限制范围是（ B ） A . <± 5% B . < 5% C . <± 4% D . < 4% 12. 以下哪项不属于无备用接线的网络（ D ）。

电力系统分析(下)·平时作业2020秋华南理工大学网络教育答案
