2020年机械制图期末试卷及答案
最新《机械制图》期末完整考试题库388题（含标准答案）
最新《机械制图》期末完整考试题库388题（含标准答案）2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。
7．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
1.画出左视图外形略1.说明符号6.3的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
11．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

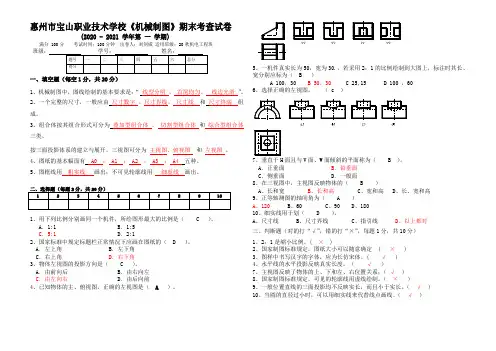

2020级机电专业《机械制图》期末考卷(A卷)答案
惠州市宝山职业技术学校《机械制图》期末考查试卷(2020 - 2021 学年第一学期)满分 100分考试时间：100分钟出卷人：刘剑威适用班级：20秋机电工程班一、填空题（每空1分，共20分）1、机械制图中，图线绘制的基本要求是：“线型分明、首尾均匀、线边光滑”。
2、一个完整的尺寸，一般应由尺寸数字、尺寸界线、尺寸线和尺寸终端组成。
3、组合体按其组合形式可分为叠加型组合体、切割型组合体和综合型组合体三类。
按三面投影体系的建立与展开，三视图可分为主视图、俯视图和左视图。
4、图纸的基本幅面有 A0 ； A1 ； A2 ； A3 ； A4 五种。
5、图框线用粗实线画出；不可见轮廓线用细虚线画出。
1、用下列比例分别画同一个机件，所绘图形最大的比例是（ C ）。
A．1:1 B．1:5C．5:1D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（ D ）。
A．左上角B．左下角C．右上角D．右下角3、物体左视图的投影方向是（ C ）。
A．由前向后B．由右向左C．由左向右D．由后向前4、已知物体的主、俯视图，正确的左视图是（ A ）。
6、选择正确的左视图。
（ c ）7、垂直于H面且与V面、W面倾斜的平面称为（ B ）。
A．正垂面B．铅垂面C．侧垂面D．一般面8、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高D、长、宽和高9、正等轴测图的轴间角为（ A ）A、120B、60C、90D、18010、细实线用于划（ D ）。
A、尺寸线B、尺寸界线C、指引线D、以上都对三、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、2：1是缩小比例。
( × )2、国家制图标准规定，图纸大小可以随意确定 ( × )3、图样中书写汉字的字体，应为长仿宋体。
( √ )4、水平线的水平投影反映真实长度。
（√）7、主视图反映了物体的上、下和左、右位置关系；（√）8、国家制图标准规定，可见的轮廓线用虚线绘制。
最新2020年《机械制图》考试题库388题(含标准答案)
2020年《机械制图》期末考试388题【含答案】6．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右二、填空题10．套一般是装在轴上,起轴向定位,传动或联接等作用.11．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.12．允许尺寸的变动量称为尺寸公差.13．允许尺寸变化的两个值称为极限尺寸.14．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.15．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.16．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.17．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.18．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.19．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.20．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件21．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.22．轴一般用来支承传动零件并传递动力.23．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.24．叉架类零件包括各种用途的拔叉和支架.25．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.26．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.27．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.28．三视图之间存在长对正, 高平齐, 宽相等的三等关系.29．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.30．标准梯形螺纹的牙型角为30度.31．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.32．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.33．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.34．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
新版精选《机械制图》期末完整考试题库388题（含答案）
新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。
精编新版《机械制图》期末完整考题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．管螺纹的代号是（ C ）A. BB.TrC.GD. M4．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影5．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题6．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.7．中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同的位置而变化. 8．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.9．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.10．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.11．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.12．断面图的类型分为移出断面图和重合断面图两种.13．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.18．允许尺寸变化的两个值称为极限尺寸.19．确定组合体各组成部分的形状大小的尺寸是定形尺寸.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.22．轴一般用来支承传动零件并传递动力.23．套一般是装在轴上,起轴向定位,传动或联接等作用.24．叉架类零件包括各种用途的拔叉和支架.25．三视图之间存在长对正, 高平齐, 宽相等的三等关系.26．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.27．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.。
最新版精选《机械制图》期末测试版题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图7．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影8．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；9．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题10．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.11．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.12．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称. 13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.。
精编2020年《机械制图》完整考试题库388题(含答案)
2020年《机械制图》期末考试388题【含答案】6．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右10．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
1.试画出主视图的外形。
二、填空题11．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.12．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在图样右上方,并在前面加注其余两字.13．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.14．断面图的类型分为移出断面图和重合断面图两种.15．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.16．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.17．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.18．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.19．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.20．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.21．允许尺寸的变动量称为尺寸公差.22．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.23．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.24．剖视图可分为全剖视图,半剖视图和局部剖视图.25．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.。
精选最新《机械制图》期末测试题库388题(含答案)
点为两直线的共有点；既不平行，又不相交的两直线，一定交叉。
111．轴测投影根据投影方向与投影面的角度不同，分为正轴测和斜轴测两大类。
112．最常用的轴测图为正等测和斜二测。
113．正等测图的轴间角为120度，轴向伸缩系数为1。
80．根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合.过盈配合和过度配合。
81．为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。
82．螺纹紧固的连接形式有：螺栓连接.螺柱连接和螺钉连接。
83．平行于一个投影面，垂直于另两个投影面的平面，称为投影面平行面。
84．一个完整的尺寸，应包括尺寸界线.尺寸线.和数字。
实际尺寸，与所采用的比例无关。
144．常用比例有原值.放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
145．空间两直线的相对位置有平行.相交.交叉三种。
146．字号指字体的高度，图样中常用字号有10.7.5.3.5号四种。
147．与一个投影面平行，一定与其他两个投影面垂直，这样的平面称为投影面的平行面，具
17．使用要求的不同,孔和轴之间的配合有松有紧,国标因此规定配合分为三类,即:间隙配合,过盈配合和过渡配合.
18．工程技术人员用于表达设计思想.进行技术交流时所绘制的各种图，通常称为工程图样。
19．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.
118．角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
119．平面体的截交线为封闭的平面图形，其形状取决于截平面所截到的棱边个数和交到平面的情况。
新版精选2020年《机械制图》考核题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d15．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图6．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面7．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；二、填空题8．工程中常见的回转体有圆柱,圆锥,球,和环.9．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.10．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.11．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.12．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.13．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.14．轴一般用来支承传动零件并传递动力.15．套一般是装在轴上,起轴向定位,传动或联接等作用.16．叉架类零件包括各种用途的拔叉和支架.17．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.18．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.19．根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合.过盈配合和过度配合。
新版精编2020年《机械制图》考核题库完整版388题(含答案)
2020年《机械制图》期末考试388题【含答案】5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d17．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右9．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去1.试画出主视图的外形。
二、填空题10．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.11．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.12．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件13．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.14．轴一般用来支承传动零件并传递动力.15．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.16．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.17．三视图之间存在长对正, 高平齐, 宽相等的三等关系.18．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.19．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.20．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切. 21．垂直于一个投影面而于另两个投影面倾斜的平面称为投影面垂直面。
最新版精编《机械制图》期末完整考题库388题(含标准答案)
2020年《机械制图》期末考试388题【含答案】2．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)6．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图7．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右8．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；二、填空题9．套一般是装在轴上,起轴向定位,传动或联接等作用.10．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.13．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.14．允许尺寸的变动量称为尺寸公差.15．允许尺寸变化的两个值称为极限尺寸.16．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.17．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.18．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.19．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.20．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.21．轴一般用来支承传动零件并传递动力.22．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.23．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.24．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.25．三视图之间存在长对正, 高平齐, 宽相等的三等关系.。
机械制图试题及答案(2020年10月整理).pdf
答案：重合（叠）；超出
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。
答案：断面图 ；断面
8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。
答案：移出；重合
9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。
答案：粗实；细实
（A）局部剖视图
（B）局部放大图
（C）局部放大剖视图
（D）局部剖视放大图
答案：B
24、下面右图用的是（ ）表示方法。
（A）全剖 （B）局部剖 （C）移出剖面 （D）重合剖面
答案：C 25、在下图中，选出正确的视图（ ）。
答案：C 26 在下图中，选出正确的视图。
6
答案：D 27、在下图中选出正确的剖视图。（ ）
答案：纵向；粗实
13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。
答案：实长；波浪
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（ ）线相连或标明中心位置并注
明（ ）。
答案：细实；总数
15 局部放大图上标注的比例是指（ ）的线性尺寸与（ ）相应要素的线性尺寸之比。
机械制图试题及答案
1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。
答案：全剖；半剖
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平
行，间隔均匀的（ ）线。
答案：45゜；平行细实
3、剖切面的种类可分为（
）剖切面、（
）的剖切面、几个相交的剖切面。
答案：单一；几个平行；
10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。
2020机械制图试题及参考答案(一)
一、选择填空题（共 20分，每空2分）1 •在R10优先数系中，若首项为10 ,则其第五项的优先数是2 •下列孔轴配合代号中属于过渡配合的代号是_____________ ;属于过盈配合的代号A. 22.4 B • 20 C • 25 D • 31.5 。
A • H8 / s7 &nbs p;B • H6 / g5C • H7 / k6 &n bs p;D • G6 / h53 •下列孔轴配合代号中属于配合性质完全相同的同名配合的是：A • H8 / 门和 H8/ m7 C • H7 / k6 和 h7 / K6B • H6 /g5 和 G6/ h5 D • H7 / k6 和 k6 / H74 • M20 -5g6g -L 的含义：M20 : ,5g : ,L : 。
5 • $ 30m5 $ 30m6、$ 30m7三个轴的公差带相比较，其是相同的。
A .公差 C .基本偏差B •极限偏差 D •实际偏差。
6 •基本偏差为a~h的轴与基本偏差为 H的孔可构成 _________________ 。
A •基孔制的间隙配合；B •基轴制的间隙配合；C •基孔制的过渡配合；D •基轴制的过渡配合。
7 •滚动轴承内圈与基本偏差为 h的轴颈形成配合，这也说明了与一般基孔制相比，其配合性质变紧了。
A •间隙；B •过盈；C •过渡；D • 一般联接二、简答题（共15分）1 •某齿轮的精度要求为 7-6 -6 E K ，试解释该标注代号中各符号的含义是什么？（ 5 分）2 •国标规定的基准制有哪两种？简述基准制的选择原则。
（5分）3 •评定轮廓表面粗糙度的高度特性的参数有哪些？反映形状特性的附加评定参数有哪些？国标推荐采用的评定参数是哪个？（5分）三.标注综合题（共 40分）1 •试将下列技术要求标注在图1上。
（16分）（l ）少空旅翼采用包容要求；（1分）（2 ）圆锥面的直线度公差为 0.012mm ;圆锥面的圆度公差为 0.015mm ；（ 2分）（3 ）圆锥面对03轴线的斜向圆跳动公差为0.02 ；（ 4分）（4）軸昭皿1轴线对少宠*03和°込jjg公共轴线的同轴度公差为$ 0.025mm ；（4分）（5）用去除材料的方法获得圆锥面的表面粗糙度，要求Ra的上限值3.2 ym;用去除材料的方法获得"西上g、32诃0£1和^32-0.03表面的表面粗糙度，要求Ra的上限值A ．间隙；B ．过盈；C ．过渡；D 般联接分别为0.8、0.4 ^m 和0.8 ym ,其余表面的表面粗糙度要求 Ra 的上限值均为12.5卩m ;（ 5 分）图一2．改正图 2 中各项形位公差标注上的错误（不得改变形位公差项目）并直接标注 在图 3上。
最新精选2020年《机械制图》完整考试题库388题(含答案)
2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)5．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d16．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图7．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右9．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；11．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
最新版精编《机械制图》期末测试题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)2．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]3．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d14．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影5．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题6．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.7．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.8．形状与位置公差简称形位公差.9．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.10．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.11．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.12．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.13．允许尺寸的变动量称为尺寸公差.14．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.15．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.16．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.17．局部视图的定义是:将机件的一部分基本投影面投射所得到的视图.18．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.19．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.20．套一般是装在轴上,起轴向定位,传动或联接等作用.21．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.22．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.23．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.24．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.25．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.26．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.27．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当。
精选《机械制图》期末考试题库388题(含答案)
2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d15．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影6．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
二、填空题7．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.8．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.9．断面图的类型分为移出断面图和重合断面图两种.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．允许尺寸的变动量称为尺寸公差.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.20．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.21．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件24．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.25．轴一般用来支承传动零件并传递动力.26．套一般是装在轴上,起轴向定位,传动或联接等作用.27．叉架类零件包括各种用途的拔叉和支架.。
精编《机械制图》期末考核题库完整版388题(含答案)
2020年《机械制图》期末考试388题【含答案】2．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)6．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
1.画出左视图外形略Ra的值为6.3μm.；二、填空题11．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.12．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.13．断面图的类型分为移出断面图和重合断面图两种.14．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.15．形状与位置公差简称形位公差.16．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.17．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.18．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.19．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.20．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.21．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.22．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用细实线代替。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
院长签字： 任课教师签字：
日期： 日期：
2020年机械制图期末试卷及答案
大学201 -201 学年第 学期期末考试
学院：____________专业：____________班级：____________
姓名：____________学号：____________考场：____________成绩：____________
机械制图
（满分100分，考试时间120分钟）
一、填空：（每空1分共15分）
1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。
2．Φ306
7h G 是配合代号，是基轴制，标注在装配图上。
3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。
4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。
5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。
6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。
7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。
8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，
在该列表中选择“用户定义”。
调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。
单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。
9．当用CAD 绘制零件图时，标注形位公差带代号的方法是： 在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。
系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。
10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。
11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。
12．配合尺寸7750f H Φ和7
750h H Φ的松紧程度不同。
13．为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。
14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。
二、选择题：（每小题1分共10分）
1．局部视图的断裂边界应以（D ）来表示。
A.点画线
B.粗实线
C. 虚线
D. 波浪线
2．剖切符号可以用（ C ）命令绘制。
A.直线
B.构造线
C. 多段线
D.样条曲线
3．对称或基本对称的视图，可以采用（ C ）视图来表示外形和内部结构、形状。
A.全剖
B. 局部剖
C.半剖
D.任意剖
4．下列断面图中错误的一个是（B ）。
5．孔的基本尺寸为ф30，上偏差为+0.037,下偏差为+0.016，则下列叙述正确的是（B）
A. 最终加工后测得尺寸为ф30.038，则该零件为合格品；
B. 最终加工后测得尺寸为ф30.038，则该零件为不可修复废品；
C. 最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品；
D. 以上答案均不对。
6．国家标准规定基本偏差共有（C ）种。
A. 20
B. 24
C. 28
D.26
7．下列内螺纹的画法中正确的是（C）
A
B
C
D
8．下面那种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.5，右旋，中等旋合长度,中顶径公差为6h。
（B）。
A. Tr12×1.5-6h-LH
B. M12×1.5-6h
C. M12×1.5-5h6h
D. M12×1.5-6H
9.齿轮的齿面是（A）。
A.渐开线
B.圆弧线
C.双曲线
D.延伸线
10. 斜二测轴测图的轴向伸缩系数为（C）。
A. 2p=q=r=1
B. p=q=2r=1
C. p=2q=r=1
D. p=q=r=1
三、判断题：（每小题1分共10分）
1．箱体类零件比较复杂，所以只要画两个视图就可以画清楚零件的形状和结构。
（╳）
2．零件图中根据基准的作用不同，分为设计基准、工艺基准和测量基准。
（√）
3．普通螺纹标记中的公称直径是指螺纹外径的基本尺寸。
（╳ ）
4．我国标准齿轮的压力角为20°。
（√ ）
5．形位公差共有12个项目，分别为直线度、圆度、圆柱度、平面度、平行度、垂直度、倾斜度、对称度、同轴度、位置度、圆跳动、全跳动。
（╳）
6．当齿数一定时，模数越大，分度圆直径越大，承载能力越大。
（√ ） 7．某配合尺寸为78
50k H Φ，不用查表可断定为间隙配合。
（╳ ） 8．在零件图上，某配合尺寸标注为78
50s H Φ，则该配合为基孔制的过盈配合。
（√ ） 9．现行的《极限与配合》标准中，标准公差分为28个等级。
（╳ ）10．标准公差数值即与公差等级有关也与基本尺寸有关。
（√ ）
四、补漏线： （共10分）
1．补画主视图上的漏线。
（4分）
2．补漏线，并标注尺寸（粗牙普通螺纹，1:1测量）（6分）。
