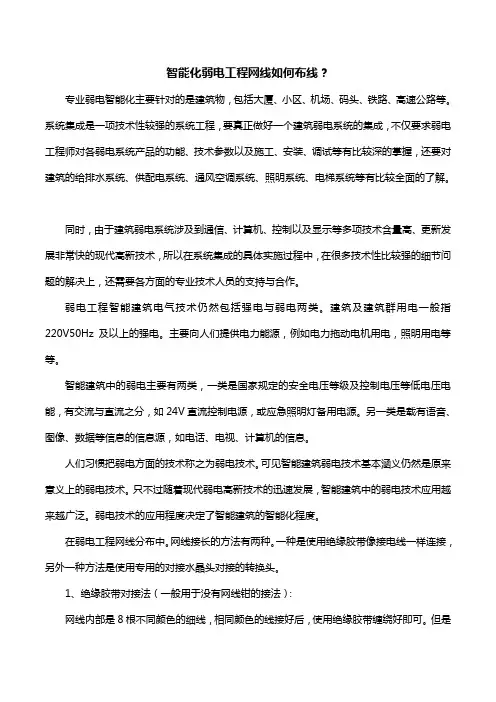

智能化弱电工程网线如何布线?

智能化弱电工程网线如何布线?

智能化弱电工程网线如何布线?专业弱电智能化主要针对的是建筑物,包括大厦、小区、机场、码头、铁路、高速公路等。

系统集成是一项技术性较强的系统工程,要真正做好一个建筑弱电系统的集成,不仅要求弱电工程师对各弱电系统产品的功能、技术参数以及施工、安装、调试等有比较深的掌握,还要对建筑的给排水系统、供配电系统、通风空调系统、照明系统、电梯系统等有比较全面的了解。

同时,由于建筑弱电系统涉及到通信、计算机、控制以及显示等多项技术含量高、更新发展非常快的现代高新技术,所以在系统集成的具体实施过程中,在很多技术性比较强的细节问题的解决上,还需要各方面的专业技术人员的支持与合作。

弱电工程智能建筑电气技术仍然包括强电与弱电两类。

建筑及建筑群用电一般指220V50Hz及以上的强电。

主要向人们提供电力能源,例如电力拖动电机用电,照明用电等等。

智能建筑中的弱电主要有两类,一类是国家规定的安全电压等级及控制电压等低电压电能,有交流与直流之分,如24V直流控制电源,或应急照明灯备用电源。

另一类是载有语音、图像、数据等信息的信息源,如电话、电视、计算机的信息。

人们习惯把弱电方面的技术称之为弱电技术。

可见智能建筑弱电技术基本涵义仍然是原来意义上的弱电技术。

只不过随着现代弱电高新技术的迅速发展,智能建筑中的弱电技术应用越来越广泛。

弱电技术的应用程度决定了智能建筑的智能化程度。

在弱电工程网线分布中。

网线接长的方法有两种。

一种是使用绝缘胶带像接电线一样连接,另外一种方法是使用专用的对接水晶头对接的转换头。

1、绝缘胶带对接法(一般用于没有网线钳的接法):网线内部是8根不同颜色的细线,相同颜色的线接好后,使用绝缘胶带缠绕好即可。

但是这种方法由于对接手法的差异,有可能导致网络信号传输容易中断,或者网络断开频繁等现象。

所以建议如下的接法。

2、使用专业对接水晶头的转换头(一般用于有网线钳的接法):(1)、到电脑耗材店买一个网线转接头,就是一个长方形,两头都是水晶头插口那种;(2)、用它加在两根网线中间使网线加长。

3.1弱电工程施工中网线不够长或者断了怎么办?

3.1弱电工程施工中网线不够长或者断了怎么办?

网线作为网络通讯必不可少的网络线材,在很多情况下都可能会被弄断,比如老鼠咬、过度拉伸、摆在地下人踩的人多了、电起火烧断、不小心被夹断等,此时,你可能由于未接触过网线,就不敢怎么弄,其实网线断了很简单的,方法有很多,下面小编来为大家讲讲网线断了如何连接以及怎样接才是最合适的。

双绞网线一般是由八根芯线组成的,不过三类线除外(三类线只有四根芯线的),但是一般情况只要四根芯线(颜色:白橙、橙、白绿、绿)通了就可以上网,因此,当除了这四根线外其他网线断了是依然可以上网,对于100M以内的网络没有任何影响,不过当这四根芯线的任何一根断了就必须要连接好了。

方法一直接去皮连接。

当双绞线其中芯线有断,那么你可以直接用打火机烧掉皮直接两两边颜色对颜色连接起来,比如白橙对白橙,橙对橙,白绿对白绿,绿对绿等,接好之后用绝缘胶布包起来就OK了,这种方法的话对于有些网线不怎么好用,比如4类或者有些5类线,芯线非常软或细时很难接,有时候烧一下就剩下一点点了。

但是对于6类以上的线基本这样连接就好了,因为其芯线一般都粗,直接像电线一样绕起来就好了。

方法二用接线子连接。

直接用接线子将两边的芯线颜色对颜色连接起来,然后钳子压一下就可以了。

这种方法的话一般在大工程使用最方便,因为这样连接即快有牢,而且不需要用绝缘胶布,只要颜色对颜色压一下就好了,可以省大量时间,如果没有这材料而且在家里的话你直接用打火机去皮连接是最方便的。

方法三用直通器连接。

就是在断了的网线都接个水晶头,然后将做好的水晶头插到直通器上面,这种方法是最麻烦的,而且问题也多,最好不要用直通器这样连接,如今在很多地方仍然有人使用这个直通器在连接,不过问题还真多,时间久了不是松就是短路或者生锈等问题。

总结一下如果是6类或者以上的网线你直接就用打火机去皮绕起来就可以,再用绝缘胶布包起来,如果网线质量不怎么好或者工程量大,比如要连接的网线比较多时使用接线子连接是最好的,最好不要用直通器连接,除非网线正好短了那么一点,只能用直通器,否则还是考虑前两种吧。

8.26135条综合布线系统专业术语,弱电人必备的知识

8.26135条综合布线系统专业术语,弱电人必备的知识

前言:大家好,我是薛哥。

综合布线系统是各个弱电系统的基础,所以说综合布线系统方面的知识一定要学会,今天分享135条综合布线系统专业知识,收藏起来吧正文:1、1000BASE-T:当前的一种局域网标准,用于在5类以上级别双绞线电缆上执行1000 Mbps以太网,另请见千兆以太网。

2、100BASE-T:100Mbps以太网的双绞线版本,需要5类以上的双绞线电缆3、10BASE2:又称"细缆网络"。

基于细(RG58)同轴电缆的10 Mbps以太网。

4、10BASE5:又称"粗缆网络"。

基于粗同轴电缆的10 Mbps 以太网。

5、10BASE-T:基于双绞线(3类和以上级别)的10 Mbps 以太网。

6、110 连接器:一种常用的绝缘位移连接器(IDC),采用模块插座、配线架和交叉连接。

7、3270 (IBM):一种大型计算机。

起初在RG62同轴电缆上运行,现在一般在非屏蔽双绞线上运行。

8、66 Block:一种传统的交叉连接系统,功能与AMP 110Connect XC类似。

9、AS/400 (IBM):一种中型计算机系统。

起初在双轴电缆上运行。

现在一般利用介质均衡转换器在非屏蔽双绞线上运行。

10、衰减:信号在通过布线系统时损失的能量。

11、背板:指固定在电信机柜壁上的胶合板。

用于安装交叉连接。

12、主干电缆:建筑物各楼层或一个园区内各建筑物之间的连接电缆。

13、均衡转换器:一种用于同轴或双轴电缆设备与双绞线电缆连接的转换器14、BNC:一种同轴电缆连接器。

15、3类:双绞线电缆、连接器和系统性能的一个等级。

规定适用于10 Mbps速率以下的16Mhz语音和数据应用。

16、5类:双绞线电缆、连接器和系统性能的一个等级。

规定适用于155 Mbps(或者1000 Mbps)速率以下的100Mhz 语音和数据应用。

17、5e类:又称超5类。

双绞线电缆、连接器和系统性能的一个等级。

教你快速认识弱电系统常用线缆,图文并茂

教你快速认识弱电系统常用线缆,图文并茂

教你快速认识弱电系统常用线缆,图文并茂
1 弱电系统常用线缆
弱电系统是包括门禁、电话、监控、对讲、网络等各种系统的总称,其使用的线缆较之常用电气线缆应用更加广泛,比如监控系统的高清线、监控报警系统的综合布线等。

在施工过程中用到的线缆多种多样,下面我们介绍一下弱电系统的几种常见线缆类型。

2 电缆
电缆是弱电系统中应用最为普遍的线缆,它指的是带有双绞线或多芯绞线或多芯电缆的复合类电线。

电缆使用于安装门禁、监控等设备,它由一个具有不同芯数的绞合线和一个绝缘层组成。

3 以太网线
以太网线是用于以太网的网络通信传输的常用线缆,它是由8芯的网络电缆组成,每根芯片外层都有一层塑料护套,护套通常颜色有灰色、蓝色和绿色三种。

4 高清线
高清线也叫网络线,是用于监控、安全监控等系统的常用线缆,它是一种由4芯绞线和一层塑料材质外层护层组成的电缆。

5 无线
无线系统是最近几年出现的一种弱电系统解决方案,它是由发射器、接收模块、天线等组成的无线安防专用模块组装而成的无线系统,它没有电缆,只使用无线信号来发送和接收信息。

以上是弱电系统中主要使用的常用线缆,在安装过程中,我们必
须正确选择正确的线缆类型,以达到正常使用的最佳效果。

弱电工程中POE交换机应用必备知识汇总

弱电工程中POE交换机应用必备知识汇总

前言:一直有朋友问到,poe交换供电时,网络断了一芯后怎么办?解密POE供电秘密,当您的网线有一芯断的时候,这篇文章对您的帮助就会体现出来。

标准的五类网线有四对双绞线,但是在10MBASE-T和100M BASE-T中只用到其中的两对。

IEEE80 2.3af允许两种用法:一、应用空闲脚供电时4、5脚连接为正极,7、8脚连接为负极。

下图为利用空闲线(4,5,7,8)传递48V的电源。

图一图二序号颜色信号功能描述1白/橙TxData+发送数据2橙TxData-发送数据3白/绿RxData+接收数据4蓝48V GND远程供电电源正极5白/蓝48V GND远程供电电源正极6绿RxData-接收数据7白/棕-48v远程供电电源负极8棕-48V远程供电电源负极二、利用信号线(1,2,3,6)同时传递数据信号和48V的电源。

应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。

传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率,不影响数据的传输。

图三标准不允许同时应用以上两种情况。

电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。

该标准规定供电电源通常是48V、13W的。

PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

下面谈一下1000M BASE-T POE 供电系统图四图五图六图七1000M BASE-T POE 供电系统4个线序对均传输数据,故无空闲对,均采用数据对供电,图六,1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电,如图八图八以上讨论的是POE adapter 供电模式,典型的POE adapter 如下图图九:POE adapter另一种是通过POE供电交换机供电图十:POE供电交换机图十一:POE交换机供电示意图协商供电当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

弱电工程网络传输基础知识讲解

弱电工程网络传输基础知识讲解
• PC连接PC • 交换机连接交换机 • 路由器连接路由器
➢ 翻转双绞线 双绞线一端采用任意线序,另一端线序完全相反 用于网络设备console管理(不能用于数据传输)
直通双绞线与交叉双绞线图例
➢ 图例
1 8
10/100M网络使用1、3、2、6传输数据 1000M网络使用全部8根线缆传输数据
光纤接口类型
➢ SC ➢ LC ➢ ST ➢ FC ➢ MT-RJ(淘汰)
光电转换器
➢ 概述
将光纤介质转换成铜线接入 将铜线转换成光纤介质接入 俗称:光猫、光电收发器
光纤终端盒
➢ 概述
光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接 光纤及其元件提供机械保护和环境保护 提供光缆终端的安放和余端光纤存储的空间
双绞线分类
➢ 非屏蔽双绞线
绝缘套管中无屏蔽层 价格低廉,用途广泛
➢ 屏蔽双绞线
绝缘套管中外层由铝铂包裹, 以减小辐射
价格相对较高,高要求场合应 用
双绞线标准
➢ CAT-1/2/3/4
1/2/3/4类双绞线,目前已淘汰
➢ CAT-5
5类双绞,可用于100M以太网传输
➢ CAT-5e/6
微细的光纤封装在塑料护套中 ,使得它能够弯曲而不至于断 裂
光在光导纤维的传导损耗比电 在电线传导的损耗低得多,光 纤被用作长距离的信息传递
➢ 光缆概述
光缆一般由多根光纤和塑料保 护套管及塑料外皮构成
光纤分类
➢ 单模光纤
当光纤的几何尺寸可以于光波长相比拟时,即纤芯的几何尺寸 与光信号波长相差不大时,一般为5~10um,光纤只允许一种 模式在其中传播,单模光纤具有极宽的带宽,特别适用于大容 量、长距离的光纤通信
超5类/6类双绞线,可用于1,000M以太网传输

弱电工程—七类网线及水晶头的制作

弱电工程—七类网线及水晶头的制作

弱电工程—七类网线及水晶头的制作要了解七类网线如何使用?需要掌握这四个问题:1、什么是七类网线;2、七类网线与六类网线有什么区别;3、七类网线用什么水晶头,如何制作7类网线水晶头;4、7类网线的应用场景。

一、什么是七类网线我们在项目中用的最多就是超5类线了,对网络要求高的单位布线会使用六类网线。

但是对于七类网线可能接触的不多,它主要为了适应万兆位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线。

七类网线是一种8芯屏蔽线,和普通的屏蔽线不同,七类系统只基于屏蔽电缆。

在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。

七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。

主要适用于万兆以太网,是六类线和超六类线的2倍以上,传输速率可达10Gbps。

目前七类网线并没有大量使用,主要是因为标准,接口都不统一,成本价格也很高,应用范围不广等原因。

二、7类线与超6类线的区别超六类线:最高传输频率达500MHz,是六类线的两倍,主要用于万兆(10G)网络,外表皮标注“CAT.6A”,此外,超六类网线支持10G以太网,在外观上会有10Gigabit的类似标识;6类线有两种,一般单股裸铜丝直径为23AWG,约等于0.573毫米,也有24AWG的6类线,粗度约为0.511毫米。

七类线:七类线与超六类网线的性能接近,采用纯铜8芯,拥有屏蔽层,性能更加强大,传输速率可以达到10Gbps,用于数据中心等场合。

每对都有一个屏蔽层(一般为金属箔屏蔽),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与RJ-45相同。

总屏蔽+ 线对屏蔽(一般为金属箔屏蔽),七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz,七类完全支持万兆。

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体,比6类线稍粗一点点,选用化学发泡绝缘,极大提高了单根导体传输才能。

10.22弱电工程室内网线和室外网线的区别

10.22弱电工程室内网线和室外网线的区别

10.22弱电工程室内网线和室外网线的区别前言:在弱电施工过程中,很多人并不关注网线分为室内和室外之分,造成后期故障问题增加,在室外场景一定要选择室外的网线,今天讲下室内和室外网线的区别,让我们更好了解不同场景用不同网线。

室内网线和室外网线的区别顾名思义,室外网络线就是使用在户外的线缆;室内网络线是主要用在室内的网线。

室外网络线和室内网络线最大的区别在于外皮,室外网络线是有两层外皮的,而室内网络线却只有一层外皮。

室外网络线的外皮比室内网络的外皮要厚实很多,并且还多加了一层PE防水层,这样可以有效的防止网络线内部进水,厚实的外皮在户外布线过程中,可以抗拉抗压,不会容易破坏外皮,损坏铜芯。

布置在户外的网络线,需要抵抗雨水和烈日,如果外皮不够好的话,那么外皮很容易损坏而导致网络线导体不能用。

室内网线为了更大程度上保持室内布线的柔软性,在布线穿管的时候,要注意保护室内网线的外皮,特别在拉线的时候,不要太过用力,容易拉坏线芯。

如果是质量好些的网线,例如全铜的,无氧铜的网线还能用久点,可也有可能出现掉线的情况,再加上风吹雨打,阳光直射而加大了造成网线外皮损坏的可能,而这些都是造成传输速度不稳定的原因。

室外线也不仅仅可以布线在户外,也可以在室内布线,面对网线要穿墙而过的时候,室外线的抗拉性可以让网线减少损伤。

特别室内一些湿气重的地方,容易潮湿的地方都可以使用室外阻水线。

比如南方有段特殊的时期,就是回南天,也就是潮湿天,最容易湿漉漉的,在价格上室外阻水线并没有高出室内线多少,但在功能上和寿命上都要比室内线要好。

室外布线环境往往比室内布线要困难。

一般建议室内网线不要用在室外布线。

网络布线的一般流程1、首先是测量需要多长的线。

根据就是决定好放配线架的位置,然后结合线从外边进入机柜的距离等等计算出把配线架打上并且安装上机柜需要多长的网线,以方便后面的整体理线,如果线缆放置在机柜里过长容易造成不美观的情况,而且后期理线比较麻烦,要不停的往后扯方能整齐美观的把线缆整理。

2024年弱电工程综合布线施工精华知识总结(2篇)

2024年弱电工程综合布线施工精华知识总结(2篇)

2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内,以实现数据、语音、视频等多种信号的传输。

它是建筑物内部通信设备的基础建设,对于现代化办公、住宅环境的建立和提高提供了有力的保障。

综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。

二、综合布线施工前期准备1. 设计阶段:确定弱电系统的需求,包括数据、语音、视频传输的类型和数量,以及接口类型和布置方式等。

2. 材料选择:选择适合具体场景的弱电设备,包括网线、光纤、设备支架等。

3. 材料预订:根据设计方案,提前预订所需的材料,以确保施工过程的顺利进行。

4. 动力施工准备:布线前需要与动力施工方沟通,确定共用的通道和设备间。

三、综合布线施工的基本流程1. 开槽和铺管:根据布线方案,使用电刨、开槽机等工具开槽,铺设管道,将弱电线缆引入管道。

2. 弱电线缆布线:根据设计方案,将弱电线缆从起始点引入管道,沿着预定的路径进行布线。

3. 弱电设备安装:根据布线方案,将各种弱电设备(如交换机、路由器、配线架等)安装在预留位置上。

4. 终端设备连接:将终端设备(如电脑、电话等)通过网线、光纤等连接到交换机、配线架上。

5. 验收测试:使用专业测试设备对布线的质量进行检测,包括信号强度、传输速度等方面的测试。

6. 杂物清理:清理施工过程中产生的杂物和垃圾,保持施工现场的整洁。

四、综合布线施工的注意事项1. 安全第一:施工过程中要注意工作场所的安全,做好防护措施,避免人员和设备受到损害。

2. 施工质量:严格按照设计方案进行施工,做好线缆标识和布线记录,确保布线质量和后期维护。

3. 材料使用:选择合格的弱电设备和材料,确保其符合相关标准,并严格按照要求进行使用。

4. 环境保护:注意施工对环境的影响,做好施工现场的清理工作,避免对环境造成污染。

5. 工期控制:合理安排施工工期,做好施工计划和进度管理,确保项目能够按时完工。

工程施工网线标准

工程施工网线标准

工程施工网线标准是指在建筑施工过程中,对网络线缆的敷设、连接、固定、保护等方面所应遵循的技术规范和质量要求。

网络线缆是现代建筑中不可或缺的部分,它为建筑物的通信、信息传输、智能化系统等提供了基础保障。

本文将详细介绍工程施工网线标准的相关内容。

一、网线敷设前的准备工作1. 设计要求:在施工前,应根据建筑物的使用功能、通信需求和智能化系统要求,设计出合理的网络线缆布局图。

设计时要充分考虑网络线缆的用量、类型、敷设路径等因素,以确保施工的顺利进行。

2. 材料准备:根据设计要求,准备相应的网络线缆、接头、连接器、线槽、护套等材料。

材料应具备良好的性能,符合国家相关标准。

3. 人员培训:对施工人员进行网络线缆敷设技术的培训,确保施工人员掌握正确的施工方法和技术要求。

二、网线敷设技术要求1. 敷设路径:网络线缆应敷设在不影响建筑结构安全和使用功能的部位,如墙面、地面、天花板等。

敷设路径应短捷、直线,尽量避免弯曲和折返。

2. 固定和保护:网络线缆应固定牢固,防止脱落和损坏。

在墙体、地面、天花板等部位,可用线槽、线管、绑带等对线缆进行固定和保护。

3. 接头和连接:网线接头应采用专用接头或连接器,确保接头牢固、可靠。

接头处应进行绝缘处理,防止漏电和短路。

4. 线缆类型和规格:应根据建筑物的通信需求和智能化系统要求,选择合适的网络线缆类型和规格。

如:Cat5e、Cat6、Cat6a等。

5. 线缆布线:网络线缆应整齐、美观地布线,避免交叉、纠缠和杂乱无章。

在同一区域内,不同类型的线缆应分开布线,以免产生干扰。

6. 标识和 documentation:对敷设好的网络线缆进行标识,便于后期维护和管理。

同时,做好施工记录,为建筑物未来的改造、维护提供依据。

三、网线敷设的质量验收1. 外观检查:检查网络线缆的敷设是否符合设计要求,线缆是否固定牢固,接头和连接是否可靠。

2. 性能测试:对敷设好的网络线缆进行性能测试,如:传输速率、衰减等。

弱电工程六类网线施工注意事项2016-8-30

弱电工程六类网线施工注意事项2016-8-30

前言:六类网线逐渐流行起来,现在的工程设计大部分都选用六类网线,而非超五类网线,但是六类网线施工与五类相比又有所不同!六类网线施工的时候需要注意什么呢?正文:六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽,在100MHz 时高于超五类300%的ACR值。

在施工安装方面,六类比超五类难度也要大很多。

六类布线系统的施工必须按照国际标准要求的规范去执行。

不合理的管线敷设,不规范的安装步骤,不到位的管理体制,都会对六类布线的测试结果(包括物理性能和电气性能)带来影响,而且有些会成为难以修复的故障,甚至只能重新敷设一条网线来更替。

弱电施工综合布线用六类网线,需要注意什么?一、施工中需要注意的问题在施工前,必须仔细查阅其他专业的施工图纸,尤其是土建结构施工图、水、电、通风施工图。

因为水平路由的长短将会对系统的等级有一定的影响,而土建结构施工图、水、电、通风施工图对水平布线子系统管线路由的走向影响最大。

可利用AutoCAD绘出三维大样图,在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号,制定出最优敷设管路的施工方案,满足管线路由最短,便于安装的要求。

目前水平布线有三种方法:钢管暗敷设法、吊顶内走线槽,线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法,其中地面线槽暗敷设法适用于较高档的智能大厦。

大厦内布置的信息点密集、大开间需要打隔断的办公场所,它的特点是投资比较大,工艺要求高,施工比较困难。

良好的安装质量,可以使水平布线子系统在其工作周期内,始终保证良好工作状态和稳定的工作性能,尤其对于高性能的通信线缆和光纤,安装质量的好坏对系统的开通影响尤其显著,因此薛哥认为在安装线缆中,要严格遵守EIA/TIA569规范标准。

综合布线系统所选用的线缆、信息插座、跳线、连接线等部件,必须与选择的类型一致,如选用6类标准,则线缆、信息插座、跳线、连接线等部件必须为6类;如系统采用屏蔽措施,则系统选用的所有部件均为屏蔽部件,只有这样才能保证系统屏蔽效果,达到整个系统的设计性能指标。

12.11弱电工程RS485总线知识汇总

12.11弱电工程RS485总线知识汇总

12.11弱电工程RS485总线知识汇总前言:做弱电智能化工程很多时候会提到RS485控制线,它到底是什么呢,今天我聊聊RS485相关的应用,深入的了解RS485的话,你会发现里面的知识确实有很多,那么我们就选择一些平时在弱电中会考虑到的问题供大家了解。

一、什么是RS485总线工业现场经常要采集多点数据,模拟信号或开关信号,一般用到RS485总线,RS-485采用半双工工作方式,支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来,不支持环形或星型网络。

RS485无具体的物理形状,根据工程的实际情况而采用的接口,RS485采用差分信号负逻辑,+2V~+6V表示"0",- 6V~- 2V表示"1"。

RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

485总线的通讯距离可以达到1200米。

根据485总线结构理论,在理想环境的前提下,485总线传输距离可以达到1200米。

其条件是通讯线材优质达标,波特率为9600,只负载一台485设备,才能使得通讯距离达到1200米,所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

二、RS485线缆在一般场合采用普通的双绞线就可以,在要求比较高的环境下可以采用带屏蔽层的同轴电缆。

在使用RS485接口时,对于特定的传输线路,从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比,这个长度数据主要是受信号失真及噪声等影响所影响。

理论上RS485的最长传输距离能达到1200米,但在实际应用中传输的距离要比1200米短,具体能传输多远视周围环境而定。

弱电工程用哪种网线材料比较好用?

弱电工程用哪种网线材料比较好用?

弱电工程用哪种网线材料比较好用?在弱电工程中,网线是连接各种设备的重要材料之一,因此选购一种适合的网线材料尤为重要。

但是市场上有许多不同规格和种类的网线材料,如何选购适合的网线材料呢?下面将从几个方面来解答这个问题。

一、网线分类网线通常分为双绞线和同轴电缆两种。

而在弱电工程中,主要使用的是双绞线。

双绞线分为两大类:UTP(不屏蔽双绞线)和FTP(屏蔽双绞线)。

其中,UTP 线材是在八芯网线的基础上采用细字线的方式制作而成,而FTP线材是将各个绞合线对外做屏蔽处理再进行绞合而成的。

二、常用线材规格通常情况下,我们最常用的网线规格是 Cat5、Cat5e、Cat6 和 Cat6a。

其中,“Cat”代表着“Category”的缩写,即中文的“类别”,其后的数字则代表着该网线材料的规格。

•Cat5线材:是一种低成本且广受欢迎的网线材料,长期以来一直是家庭和小型公司推广网络服务的选择。

•Cat5e线材:是Cat5的改进版本,主要是在性能方面进行了升级。

Cat5e将传输速率提高到了1000Mbps,同时它还可以在更长距离范围内保持网络信号的稳定。

•Cat6线材:是一种性能更高的网线材料,可以支持高达10Gbps的传输速率,目前已成为大多数公司和中型企业的标配。

•Cat6a线材:是Cat6的改进版本,是现在最流行的线材之一。

它的传输速率可以达到10Gbps,同时还提高了阻隔、降噪和互操作性。

三、如何选择在选择网线材料时,可以通过以下几方面考虑:1. 长度网线每经过100米就需要进行信号放大,因此在选择网线时,需要考虑所需长度,确定合适的网线。

2. 网络速度根据所需的网络速度,选择相应的网线规格。

一般来说,Cat5e已经可以满足大多数家庭和小型公司的需求,而对于大型企业,建议使用Cat6a线材以保证稳定和高效的网络连接。

3. 成本不同规格和种类的网线材料价格不同。

在选择时,根据需求和预算进行选择。

4. 品牌在选择时可以选用知名品牌的网线材料,以保障品质和售后服务。

10.13弱电工程超五类、六类、超六类网线怎么选择?

10.13弱电工程超五类、六类、超六类网线怎么选择?

10.13弱电工程超五类、六类、超六类网线怎么选择?前言:设计网络系统的一个重要原则是尽量将整个计算机网络的传输瓶颈尽量从无源网络中排除,正常情况下应使其形成于交换机背板上或服务器连接上,这样一来才能易于网络升级,保护用户投资。

因此使用六类系统是完全有必要的。

正文:在过去100M快速以太网的时代,我们的综合布线系统使用5类的布线就已经可以满足这种带宽下的网络应用,但是随着计算机网络技术的发展以及各种层出不穷的网络应用(比如:视频会议、在线高清视频等高带宽数据业务的应用)这都对网络带宽提出了新的需求,这时出现了1000M以太网应用,为了满足1000M以太网应用将原有的CAT5布线系统的性能进行了优化这时就出现了性能稍优于CAT5布线的超五类布线系统,因此在过去10多年CAT5布线系统基本上失去了其市场的生命力,淡出了综合布线市场。

在以太网应用领域针对1000M以太网应用是存在两种网络应用标准的,一种就是在以太网从100M向1000M升级初期,1999年由IEEE 标准化委员会批准的1000BASE-T千兆以太网标准,这个应用标准是专门设计用在现有的超5类铜线系统,它是为了在不改变现有的布线基础上满足对带宽急剧膨胀的需求而提出的。

该技术基于4对双绞线,每一对线都同时收发信号,并且采用极其复杂的5级编码技术、抗干扰及回波抑制技术。

这种技术使得交换机和网卡的网络接口的电路设计变得非常复杂,不利于缩小设备体积和散热,而且生产成本也较高。

另一种千兆以太网应用标准是在IEEE标准化委员会发布1000BASE-T后,由TIA/EIA-854标准化委员会重新发布的1000BASE-TX千兆以太网标准,这种技术也是基于四对双绞线,但却是以两对线发送,两对线接收( 这与100Base-TX快速以太网应用中使用1对线发送数据另外1对线接收数据方式类似)。

由于每对线缆本身不进行双向的传输,线缆之间的串扰就大大降低,同时其编码方式也相对简单。

弱电工程综合管路知识大全

弱电工程综合管路知识大全

弱电工程综合管路是指对室内的各类弱电系统进行统一管道敷设,包括信息通讯、数据传输、多媒体、安防监控等各种弱电系统。

现代化室内和楼宇的弱电系统都要汇集到一个中心机房里,通过这个中心往各个室内布线。

一、综合布线的应用范围综合布线适用于大楼、机构、宾馆、餐厅、商场、小区、厂房及其它各类公共建筑中。

综合布线可以全面、高效地覆盖住宅楼、写字楼、金融机构、医院、机房、数据中心、办公室等现代建筑的弱电系统需求。

二、综合布线的优势1.灵活性强:对于不同的业务系统进行灵活的扩展和组合,可以很方便满足用户的需求。

2.可靠性好:综合布线采用U/UTP和FTP屏蔽类网络线和光纤等传输线材,大大提高了通信质量和可靠性。

3.易维护:对于断电、通信故障、人为破坏等情况,可以及时通过布线的标识找出故障点或故障原因,方便快捷的修复故障。

4.成本低廉:在全国通用的U/UTP类5类6类的标准网络布线下,可以打破品牌的局限,降低了安装成本。

三、综合布线的分类综合布线分为水平布线和垂直布线两个部分。

1.水平布线是指建筑物内的所有楼层,从弱电机房到每个用户位置的线缆路径,是建筑中各系统间数据交流的基础。

2.垂直布线是指建筑内不同楼层之间的通信线路,管理整个建筑物的机房和每一查询点之间的通信线路。

四、综合布线中的线缆元件1.网线:主要用于终端和中心点设备之间的数据交换和通信传输,UTP 和FTP是常用的两种制式。

2.光缆:用于信号的光纤传输,纤芯数目根据需要选择,一般为单模或多模。

3.电缆:用于电力传输,可按需采用低压、中压、高压电缆等。

五、综合布线中的管路1.金属材质:比如铁皮、不锈钢、铜等材质,通常用于长距离的水平布线和整个垂直布线中。

2.塑料材质:比如PVC管、PE管等材质,适合于较短距离的水平布线和弱电隔离。

六、综合布线中的建筑物通信间建筑物通信间是综合布线中的重要组成部分,这也称为弱电机房。

由于机房内会有大量的通信设备和线缆,所以机房的设计、通风与管理都比较重要。

这应该是智能化弱电行业中网线基础最全的一篇了,值得收藏学习!

这应该是智能化弱电行业中网线基础最全的一篇了,值得收藏学习!

这应该是智能化弱电行业中网线基础最全的一篇了,值得收藏学习!弱电监控系统中,网线是连接局域网中必不可少的材料,在组建监控弱电系统中,大家都会很重视摄像头,交换机,硬盘录像机,解码器,流媒体服务器等重要设备选型,而对于网线选择不太挑剔,能用就行,这也导致了很多项目验收结束后,会出现很多问题,这里面的很多问题都是跟网线的链路有关,今天我们就一起来聊聊网线的基础知识!1、网线分类网线是综合布线系统中最常用的一种传输介质。

网线是由4对线8芯组成,每芯都有颜色区分,用于数据传输。

它的特点主要是实施方便,价格便宜,可以适用于综合布线系统中多种不同类型的场景。

①按照性能划分网线根据ISO/IEC 11801标准分类,常用的网线可以分为五类线、超五类线、六类线、超六类线、7类双绞线。

网线规格五类线:已经被超五类线替代,用于数据传输,最高传输速率为100Mbps,主要用于10BASE-T和100BASE-T的局域网络中。

超类线:具有串扰小,衰减小等特点,比五类线增加近端串音功率和的测试要求,并且具有更高的衰减串扰比、更小的时延误差,性能相对五类线来说得到了很大的提升,最高传输速率为1000Mbps的数据传输,是准千兆以太网中的最低入门门槛。

六类线:六类线相对于超五类线改善了串扰以及回波损耗方面的性能,传输性能远高于超五类线,最适用于千兆以太网的应用。

超六类线:超六类线是六类线的升级版,主要应用于万兆以太网,传输频率为为500MHZ,最大传输速率达到10Gbps,在外部串扰方面有了很大的改善。

七类线:七类线的起步就是屏蔽双绞线,传输频率至少可达600MHZ,传输速率可达10Gbps,用于万兆以太网。

②按照材质划分网线按照材质划分,可以分为无氧铜,铝线,铜包铝,铜包铁等类型。

无氧铜网线:无氧铜是最好最优质的网线线材,适用于POE供电,电阻小,可以减少电在传输过程中的损耗。

一般监控系统POE供电,首选无氧铜材质的网线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弱电工程中要掌握的网线知识前言:网线,电脑网络组成的最不起眼的部分,最容易被忽视的部件。

在组建网络时,人们大多会重视如交换机、路由器、网卡等设备,但对于网线,一般不会太多的去挑剔。

但随着网络规模的扩大,对网线需求的增加,网线的重要性越来越明显。

下面一起来了解下网线基本知识。

一、了解网线小常识-网线的种类1、常见的网线种类一类线:主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输。

二类线:传输频率为1MHZ,用于语音传输和最高传输速率4Mbps 的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌网。

三类线:在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

四类线:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。

五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。

这是最常用的以太网电缆。

超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。

超5类线主要用于千兆位以太网(1000Mbps)。

六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。

六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。

六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。

六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。

超六类线:超六类线是六类线的改进版,同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆,主要应用于千兆位网络中。

在传输频率方面与六类线一样,也是200~250 MHz,最大传输速度也可达到1 000 Mbps,只是在串扰、衰减和信噪比等方面有较大改善。

七类线:该线是ISO 7类/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,所以它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。

双绞线可分为非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)和屏蔽双绞线(STP=SHIELDED TWISTEDPAIR)。

屏蔽双绞线电缆的外层由铝铂包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。

非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省所占用的空间;重量轻,易弯曲,易安装;将近端串扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于结构化综合布线。

2、超五类和六类网线区别在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。

双绞线,是由许多对线组成的数据传输线。

它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。

它是用来和RJ45水晶头相连的。

它又有STP和UTP两种,我们常用的是UTP。

二、掌握网络选购方法确保上网质量网线材质哪种好?1、纯铜纯铜是最好最优质的网线线材,适用于POE供电、电阻小避免电在传输过程中的损耗。

此类网线为最好的网线,同等情况下铜的电阻第二小,所以可以做优质的线材。

并且适合用于POE供电,电阻小可以避免电在传输过程中的损耗。

2、铝线此类网线质量次于铜线,但短距离使用也没用很大的问题,所以家用或者小型办公室的终端-----交换机的线路可以选择此类线。

此类线仅适合短距离POE供电,因为电阻比铜线大。

3、铜包铝线此类网线在铝线外面电镀了一层铜,因为趋肤效应,对铝线的导电能力有一定提升。

但是此类线同样仅适合短距离POE供电,同样因为电阻较大。

4、铜包铁线此类网线在铁线外面电镀了一层铜,因为趋肤效应,对铁线的导电能力有一定提升。

但是此类线不适合POE供电,因为电阻较大。

5、铁芯线此类网线电阻较大,仅适合短距离内传输且对网速要求不高的情况下使用。

此类线不适合POE供电,同样因为电阻较大。

6、混合型线此类网线里面部分线使用铜部分线使用铝,仅适合短距离使用,可用于POE供电,但是制作水晶头的时候必须严格按照线序制作,否则铜线不能被用于供电,将增大电阻,影响供电效果。

网线选购品牌决定质量。

三、网线那种好,网线选购方法1、从网线上辨别三类线的标识是“CAT3”,带宽10M,适用于十兆网基本已淘汰;五类线的标识是“CAT5”,带宽100M,适用于百兆以下的网;超五类线的标识是“CAT5E”,带宽155M,是主流产品;六类线的标识是“CAT6”,带宽250M,用于架设千兆网,是未来发展的趋势。

真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑,基本上没有锯齿状。

假货的字迹印刷质量较差,有的字体不清晰,有的呈严重锯齿状。

2、用手感觉如果通过“看”的方法仍不能判别的话,可以进一步通过“摸”的方法来感觉真假5类/超5类线在材料上的差别。

真5类/超5类线质地比较软,这主要是为了适应不同的网络环境需求,双绞线电缆中一般使用铜线做导线芯,比较软(因为有些网络环境可能需要网线进行小角度弯折,如果线材较硬就很容易造成断路。

);而一些不法厂商在生产时为了降低成本,在铜中添加了其他的金属元素,做出来的导线比较硬,不易弯曲,使用中容易产生断线。

3、用刀割这一步只需用剪刀去掉一小截线外面的塑料包皮,使露出4对芯线。

在这里我们还是通过“看”的方法来进一步判别,真5类/超5类线4对芯线中白色的那条不应是纯白的,而是带有与之成对的那条芯线颜色的花白,这主要是为了方便用户在制作水晶头时区别线对。

而假货通常是纯白色的或者花色不明显。

还有一点就是4对芯线的绕线密度,真5类/超5类线绕线密度适中,方向是逆时针。

假线通常密度很小,方向也可能会是顺时针(比较少),这主要是因为在制作方面比较容易,这样生产成本也就小了。

4、用火烧你可以将双绞线放在高温环境中测试一下,看看在35℃至40℃时,网线外面的胶皮会不会变软,正品网线是不会变软的,假的就不一定了;还有真的网线外面的胶具有阻燃性,而假的有些则不具有阻燃性,不符合安全标准,购买时不妨试试。

四、网线怎么接网线接法图解家庭网络与办公网络区别家庭中大多使用双绞线(即一般的网线),一般分为T568A和T568B 两种线序,信息模块端接入方式分T568A模块和T568B模块两种方式,两种端接方式所对应的接线顺序如下:T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕;T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕。

目前市场上现有的网线大概有这么几类:五类线、四类线、超五类线和六类线。

线的种类、性能、质量、速度各不相同,最热卖的是五类线价格便宜,实用。

用户可以根据自身的需要进行筛选,选择最适合自己的类型。

有的线型还具有屏蔽功能,可以接地线,主要是水晶头不同,适合于大型企业单位集体使用。

办公室的网线使用,主要讲究实用和艺术性,如果没有网络端口的,走线尽量走天花板,采用综合布线方式,在墙内的要用套管,防止线的受损,墙外的要使用线槽,防止受空气潮湿或爆皮。

家庭网络布线建议在进行网络布线前,首先应该了解自己的居室环境及各房间的用途,什么地方可以开槽埋线,什么地方不可以?同时要了解家庭的网络需求,什么地方要上网?什么地方要看电视?自己心里要有数。

根据自己的设想来画出设计草图,然后根据房间的电源配电箱、有线电视进线口和电话线、网线入户口的位置,确定配电箱及分线器的位置。

一般配电箱不要轻易移动;电话线及网络线的配线箱应选一个既不影响美观又方便操作的地方,考虑到要放路由器和交换机,所以应设计一个较大的配线箱;有线电视则在进线口设计一个能摆放两只电视分配器的盒子。

建议大家采用的是并联布线方式,并且电话线和网线分别采用4芯和8芯(五类线)线,为了方便,电话线和网络线穿在同一根PVC管内(理论上电话线和网络线应分开布线,间距10cm以避免相互干扰),考虑到家庭电话和网络同时使用的时间很短,不会造成大的干扰。

假如有多台电脑要同时上网时,只要在总配线处加一个宽带路由器或交换机即可。

办公室网络布线建议1、综合性:办公室布线需要满足各种不同模拟或数字信号的传输需求,将所有的语言、数据、图象、监控设备的布线组合在一套标准的布线系统上,设备与信息出口之间只需一根标准的连接线通过标准的接口把它们接通即可。

2、可靠性:办公室布线系统使用的产品必须要通过国际组织认证,布线系统的设计、安装、测试以ANSI EIA/TIA 568A及GB/T50311-200为布线标准、遵循国内的布线规范和测试规范。

3、灵活性:每个办公地点到底使用多少个信息点,办公室布线不仅满足用户当前需求,也要符合用户对未来信息系统统的期望;而且数据、语音双绞线布线应具有可换性,构成一套完整的布线系统。

4、合理性:办公室强弱电的布线走向要合理搭配,互不干扰,而且要外形美观;用户同时使用计算机的电源、电话、网线要方便操作、便于以后的运行维护。

5、有线和无线的互补性:根据大楼的具体建筑环境和办公要求,长期还是临时使用网络等情况下,决定采用有线的布线还是无线;一般来说,是将有线和无线结合起来,发挥各自的特长,来达到我们上网办公的目的。

网线插座接法用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去,露出四对双绞线。

开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。

按照信息模块上所指示的色标选择我们偏好的线序模式(在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。

将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。

相关文档
最新文档
