汇编语言之定时器中断

合集下载

汇编中中断的概念

汇编中中断的概念

汇编中中断的概念
在汇编语言中,中断(Interrupt)是一种由硬件或软件引起的事件,它可以打断正在执行的程序并转移到一个预定义的位置,执行中断处理程序(Interrupt Service Routine,ISR)。

中断可以是内部的,例如硬件故障或软件异常,也可以是外部的,例如用户输入或定时器到期。

中断处理程序通常是一个特殊的子程序,用于处理中断事件。

当中断发生时,处理器会保存当前程序的状态(例如程序计数器、寄存器状态等),然后转移控制到中断处理程序。

中断处理程序执行完毕后,处理器会恢复之前的状态并继续执行原来的程序。

中断在操作系统和设备驱动程序中扮演着重要的角色。

例如,操作系统可以使用中断来响应用户输入、处理网络通信和管理硬件设备,而设备驱动程序可以使用中断来处理设备的输入和输出。

单片机延时500ms程序汇编

单片机延时500ms程序汇编

单片机延时500ms程序汇编一、概述在单片机编程中,延时操作是非常常见且重要的一部分。

延时可以使程序在执行过程中暂停一段时间,以确保输入输出设备能够正常工作,或者是为了保护其他设备。

本文将介绍如何使用汇编语言编写单片机延时500ms的程序。

二、延时原理在单片机中,延时操作通常通过循环来实现。

每个循环需要一定的时间,通过控制循环次数和循环体内的指令数量,可以实现不同长度的延时。

在汇编语言中,可以使用计数器来控制循环次数,从而实现精确的延时操作。

三、汇编语言编写延时程序接下来,我们将使用汇编语言编写延时500ms的程序。

1. 设置计数器初值在程序的开头我们需要设置计数器的初值,这个初值需要根据单片机的工作频率和所需的延时时间来计算。

假设单片机的工作频率为1MHz,那么在循环500次后,就能够达到500ms的延时。

我们需要将计数器的初值设为500。

2. 循环计数接下来,我们进入一个循环,在循环中进行计数操作。

每次循环结束时,都需要检查计数器的值,当计数器减至0时,表示已经达到了500ms的延时时间,可以退出循环。

3. 优化程序为了提高程序的执行效率,可以对计数器进行优化。

例如可以通过嵌套循环的方式,减少循环的次数,从而提高延时的精度和稳定性。

四、程序示例下面是一个简单的示例程序,演示了如何使用汇编语言编写延时500ms的程序。

```org 0x00mov r2, #500 ; 设置计数器初值为500delay_loop:djnz r2, delay_loop ; 进行计数ret ; 延时结束,退出程序```五、结语通过以上的示例程序,我们可以看到如何使用汇编语言编写单片机延时500ms的程序。

当然,实际的延时程序可能会更加复杂,需要根据具体的单片机型号和工作频率进行调整,但是思路是相似的。

在实际的编程中,需要根据具体的需求和硬件环境来进行调整和优化,以实现更加稳定和精确的延时操作。

希望本文对单片机延时程序的编写有所帮助,也欢迎大家在评论区提出宝贵意见和建议。

51秒表汇编语言

51秒表汇编语言

51秒表汇编语言
汇编语言是一种低级语言,用于编写计算机程序。

以下是一个简单的51秒表汇编语言程序示例:
```assembly
ORG 0x0000
LJMP MAIN
ORG 0x0005
RETI
MAIN: MOV TMOD, 0x01 ; 设置定时器模式
SETB TR0 ; 启动定时器
SETB ET0 ; 允许定时器中断
SETB EA ; 允许总中断
SETB TR0 ; 再次启动定时器
HERE: JNB TF0, HERE ; 等待定时器溢出
HERE: CLR TR0 ; 关闭定时器
HERE: RETI ; 返回主程序
```
该程序使用了8051微控制器的定时器/计数器0(Timer/Counter 0,简称T0)来计时。

程序首先将定时器模式设置为模式1(16位定时器/计数器),然后启动定时器,允许定时器中断和总中断,再次启动定时器,等待定时器溢出,关闭定时器,并返回主程序。

需要注意的是,汇编语言程序的编写依赖于具体的微控制器和编译器,因此该示例程序可能需要根据实际情况进行修改。

单片机原理及应用教程(C语言版)-第6章 MCS-51单片机的定时器计数器

单片机原理及应用教程(C语言版)-第6章 MCS-51单片机的定时器计数器

6.1.1 单片机定时器/计数器的结构
MCS-51单片机定时器/计数器的原理结构图
T0(P3.4) 定时器0 定时器1 T1(P3.5) 定时器2 T2EX(P1.1)
T2(P1.0)
TH0
溢 出 控 制
TL0
模 式 溢 出
TH1
控 制
TL1
模 式 溢 出
TH2
TL2
重装 捕获
RCAP 2H
RCAP 2L
6.2.2 T0、T1的工作模式
信号源 C/T设为1,为计数器,用P3.4引脚脉冲 C/T设为0,为定时器,用内部脉冲 运行控制 GATE=1,由外部信号控制运行 此时应该设置TR0=1 P3.2引脚为高电平,T0运行 GATE=0, 由内部控制运行 TR0设置为1,T0运行
6.2.2 T0、T1的工作模式
6.2.3 T0、T1的使用方法
例6-1 对89C52单片机编程,使用定时器/计 数器T0以模式1定时,以中断方式实现从P1.0引 脚产生周期为1000µ s的方波。设单片机的振荡频 率为12MHz。 分析与计算 (1)方波产生原理 将T0设为定时器,计算出合适的初值,定 时到了之后对P1.0引脚取反即可。 (2)选择工作模式 计算计数值N
6.2.1 T0、T1的特殊功能寄存器
TR1、TR0:T1、T0启停控制位。 置1,启动定时器; 清0,关闭定时器。
注意: GATE=1 ,TRx与P3.2(P3.3)的配合控制。
IE1、IE0:外部中断1、0请求标志位 IT1、IT0:外部中断1、0触发方式选择位
6.2.2 T0、T1的工作模式
6.2.1 T0、T1的特殊功能寄存器
GATE=0,禁止外部信号控制定时器/计数器。 C/T——定时或计数方式选择位 C/T=0,为定时器;C/T=1,为计数器 计数采样:CPU在每机器周期的S5P2期间,对 计数脉冲输入引脚进行采样。

51单片机8个跑马灯程序汇编设计思路

51单片机8个跑马灯程序汇编设计思路

【51单片机8个跑马灯程序汇编设计思路】1. 引言在嵌入式系统中,跑马灯程序是一个非常常见且基础的程序设计。

通过控制LED灯的亮灭顺序,实现灯光在一组灯中顺序轮流亮起的效果。

其中,51单片机是一种常用的嵌入式系统开发评台,本文将探讨如何通过汇编语言设计实现8个跑马灯程序的思路和方法。

2. 分析题目我们需要对题目进行细致的分析。

51单片机8个跑马灯程序要求我们设计并实现一个程序,能够控制8个LED灯依次轮流亮起的效果。

这意味着我们需要对LED灯进行控制,并且需要考虑如何实现循环、延时等功能。

3. LED灯控制在实现跑马灯程序时,首先需要考虑如何控制LED灯的亮灭。

一种常见的方法是通过I/O口控制LED灯的高低电平,从而实现灯的亮灭。

我们需要了解51单片机的I/O口控制方式,并结合LED灯的连接方式进行设计。

4. 循环控制跑马灯程序的核心在于实现LED灯的依次轮流亮起。

这就需要我们设计循环控制的程序结构。

在汇编语言中,可以通过跳转指令和计数器来实现循环效果,我们需要考虑如何设计循环的次数和顺序。

5. 延时控制为了让人眼能够观察到LED灯的亮灭效果,我们需要在程序中添加延时控制。

这需要我们了解51单片机的定时器控制和时钟频率,并根据LED灯的亮度要求设计合适的延时程序。

6. 汇编设计思路在进行汇编设计时,可以按照以下步骤进行:1)设置I/O口控制LED灯的引脚,确定LED的连接方式;2)设计循环控制结构,确定LED灯的顺序和次数;3)添加延时程序,控制LED灯亮灭的时间间隔;4)编写中断程序,处理定时器中断等事件;5)调试程序,验证跑马灯效果是否符合要求。

7. 个人观点和理解通过设计这个跑马灯程序,我深切体会到了汇编语言的精妙之处。

通过对硬件的直接控制和对程序结构的精心设计,我感受到了嵌入式系统开发中的乐趣和挑战。

而对于初学者来说,设计跑马灯程序也是一个很好的学习过程,可以加深对于51单片机结构和编程思想的理解。

用汇编语言编写的秒表计时器-参考模板

用汇编语言编写的秒表计时器-参考模板

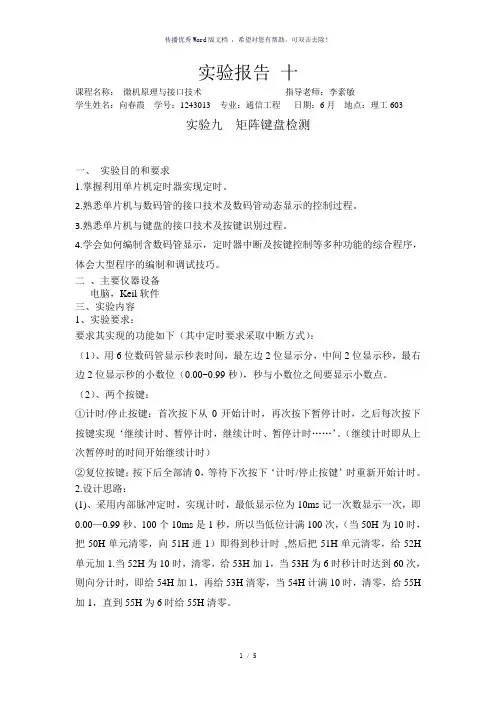

实验报告十课程名称:微机原理与接口技术指导老师:李素敏学生姓名:向春霞学号:1243013 专业:通信工程日期:6月地点:理工603实验九矩阵键盘检测一、实验目的和要求1.掌握利用单片机定时器实现定时。

2.熟悉单片机与数码管的接口技术及数码管动态显示的控制过程。

3.熟悉单片机与键盘的接口技术及按键识别过程。

4.学会如何编制含数码管显示,定时器中断及按键控制等多种功能的综合程序,体会大型程序的编制和调试技巧。

二、主要仪器设备电脑,Keil软件三、实验内容1、实验要求:要求其实现的功能如下(其中定时要求采取中断方式):(1)、用6位数码管显示秒表时间,最左边2位显示分,中间2位显示秒,最右边2位显示秒的小数位(0.00~0.99秒),秒与小数位之间要显示小数点。

(2)、两个按键:①计时/停止按键:首次按下从0开始计时,再次按下暂停计时,之后每次按下按键实现‘继续计时、暂停计时,继续计时、暂停计时……’。

(继续计时即从上次暂停时的时间开始继续计时)②复位按键:按下后全部清0,等待下次按下‘计时/停止按键’时重新开始计时。

2.设计思路:(1)、采用内部脉冲定时,实现计时,最低显示位为10ms记一次数显示一次,即0.00—0.99秒。

100个10ms是1秒,所以当低位计满100次,(当50H为10时,把50H单元清零,向51H进1)即得到秒计时,然后把51H单元清零,给52H 单元加1.当52H为10时,清零,给53H加1,当53H为6时秒计时达到60次,则向分计时,即给54H加1,再给53H清零,当54H计满10时,清零,给55H 加1,直到55H为6时给55H清零。

50H,51H放最低位计数52-53H放秒位次数54-55H放分位计数(2)、S2(p3.4)键,用扫描S2:当P3.4为低电平时,让TR0为0,即暂停计数。

当P3.4再次为低电平时继续计数,让TR0=1.(3)、S 3(p3.5)键,T1计数模式实现中断响应,复位按键S3:当F0为0时,给50-55H单元清零;然后按S2开始计数3.源程序:ORG 0000HAJMP MAINORG 000BHLJMP TIME ;定时ORG 001BHLJMP S3 ;暂停ORG 0030HMAIN:CLR AMOV 50H,A ;最低位次数MOV 51H,AMOV 52H,A ; 秒位次数MOV 53H,AMOV 54H,A ;分位计数MOV 55H,ADS1:MOV TMOD,#61H ;定时0模式1,计数1模式2MOV TH0,#0D8H ;初值定时10msMOV TL0,#0F0HMOV TH1,#0FFH ;初值,溢出中断MOV TL1,#0FFHSETB EASETB ET1SETB ET0SETB TR0SETB TR1XS: MOV R1,#50HMOV R2,#0DFHMOV R3,#2MOV R4,#4JNB P3.4,STOPAJMP NEXTSTOP:CPL TR0WAIT:JB P3.4,NEXTSJMP WAITNEXT:MOV A,@R1INC R1MOV DPTR,#DUANMOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR AMOV R2,ALCALL DELDJNZ R3,NEXT XSD: MOV DPTR,#XDUAN MOV A,@R1MOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR ALCALL DELAGA:MOV A,@R1INC R1MOV DPTR,#DUANMOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR AMOV R2,ALCALL DELDJNZ R4,AGALJMP XSTIME:MOV TH0,#0D8H ;定时中断MOV TL0,#0F0HINC 50HMOV A,50HCJNE A,#10,RETUNT ;50H满10给51H单元+1MOV 50H,#00HINC 51HMOV A,51HCJNE A,#10,RETUNT ;51H满10给52H单元+1MOV 51H,#00HINC 52HMOV A,52HCJNE A,#10,RETUNT ;52H满10给53H单元+1MOV 52H,#00HINC 53HMOV A,53HCJNE A,#6,RETUNT ;53H满10给54H单元+1MOV 53H,#00HINC 54HMOV A,54HCJNE A,#10,RETUNT ;54H满10给55H单元+1MOV 54H,#00HINC 55HMOV A,55HCJNE A,#6,RETUNTMOV 55H,#00HRETUNT:RETIS3: CLR TR0CLR AMOV 50H,A ;最低位次数MOV 51H,AMOV 52H,A ; 秒位次数MOV 53H,AMOV 54H,A ;分位计数MOV 55H,ARETIDEL:MOV R6,#2 ;延时1msDEL1:MOV R7,#248NOPDEL2:DJNZ R7,DEL2DJNZ R6,DEL1RETDUAN:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段选地址表XDUAN:DB 0BFH,86H,0DBH,0CFH,0E6H,0EDH,0FDH,87H,0FFH,0EFH ;带小数点的段码END---精心整理,希望对您有所帮助。

汇编语言单片机考试试题和答案

汇编语言单片机考试试题和答案

一.单项选择题(30分)在中断服务程序中至少应有一条()A.传送指令B.转移指令C.加法指令D.中断返回指令2.当MCS-51复位时,下面说法准确の是()A.PC=0000HB.SP=00HC.SBUF=00HD.(30H)=00H3.要用传送指令访问MCS-51片外RAM,它の指令操作码助记符是()A.MOVB.MOVXC.MOVCD.以上都行4.ORG2000H LACLL3000H ORG 3000H RET 上边程序执行完RET指令后,PC=()A.2000HB.3000HC.2003HD.3003H5.要使MCS-51能响应定时器T1中断,串行接口中断,它の中断允许寄存器IEの内容应是()A.98HB.84HC.42HD.22H6.JNZREL指令の寻址方式是()A.立即寻址B.寄存器寻址C.相对寻址D.位寻址7.执行LACLL4000H指令时, MCS-51所完成の操作是( )A保护PCB.4000HPC C.保护现场 D.PC+3入栈, 4000HPC8.下面哪条指令产生信号()A.MOVX A,@DPTRB.MOVC A,@A+PCC.MOVC A,@A+DPTRD.MOVX @DPTR,A9.若某存储器芯片地址线为12根,那么它の存储容量为()A. 1KBB. 2KBC.4KBD.8KB10.要想测量引脚上の一个正脉冲宽度,则TMODの内容应为()A.09HB.87HC.00HD.80H11.PSW=18H时,则当前工作寄存器是()A.0组B. 1组C. 2组D. 3组12.MOVX A,@DPTR指令中源操作数の寻址方式是()A. 寄存器寻址B. 寄存器间接寻址C.直接寻址D. 立即寻址13. MCS-51有中断源()A.5B. 2C. 3D. 614. MCS-51上电复位后,SPの内容应为( )A.00HB.07HC.60HD.70H0003H LJMP2000H ORG000BH LJMP3000H 当CPU响应外部中断0后,PCの值是()A.0003HB.2000HC.000BHD.3000H16.控制串行口工作方式の寄存器是()A.TCONB.PCONC.SCOND.TMOD17.执行PUSHACC指令, MCS-51完成の操作是()A.SP+1SP, ACCSPB. ACCSP, SP-1SPC. SP-1SP, ACCSPD. ACCSP, SP+1SP18.P1口の每一位能驱动()A.2个TTL低电平负载B. 4个TTL低电平负载C.8个TTL低电平负载D.10个TTL低电平负载19.PC中存放の是()A.下一条指令の地址B. 当前正在执行の指令C.当前正在执行指令の地址D.下一条要执行の指令20.8031是()A.CPU B.微处理器 C.单片微机 D.控制器21.要把P0口高4位变0,低4位不变,应使用指令( )A.ORL P0,#0FHB.ORL P0,#0F0HC.ANL P0,#0F0HD.ANL P0,#0FH22.下面哪种外设是输出设备()A.打印机B.纸带读出机C.键盘D.A/D转换器23.所谓CPU是指( )A.运算器和控制器B.运算器和存储器C.输入输出设备D. 控制器和存储器24.LCALL指令操作码地址是2000H,执行完响应子程序返回指令后,PC=( )A.2000HB.2001HC.2002HD.2003H25. MCS-51执行完MOVA,#08H后,PSWの哪一位被置位( )A.CB. F0C.OVD.P26.计算机在使用中断方式与外界交换信息时,保护现场の工作应该是()A.由CPU自动完成B.在中断响应中完成C.应由中断服务程序完成D.在主程序中完成27.关于MCS-51の堆栈操作,正确の说法是()A.先入栈,再修改栈指针B.先修改栈指针,再出栈C. 先修改栈指针,在入栈D.以上都不对28.某种存储器芯片是8KB*4/片,那么它の地址线根数是()A.11根B.12根C. 13根D. 14根29.若MCS-51中断源都编程为同级,当他们同时申请中断时CPU首先响应()A.B. C.T1 D.T030. MCS-51の相对转移指令の最大负跳变距离()A.2KBB. 128BC. 127BD. 256B二.判断题(10分)1.我们所说の计算机实质上是计算机の硬件系统和软件系统の总称。

浅谈单片机中C语言与汇编语言的转换

浅谈单片机中C语言与汇编语言的转换

浅谈单⽚机中C语⾔与汇编语⾔的转换⼀、单⽚机课设题⽬要求与软件环境介绍做了⼀单⽚机设计,要⽤C语⾔与汇编语⾔同时实现,现将这次设计的感受和收获,还有遇到的问题写下,欢迎感兴趣的朋友交流想法,提出建议。

单⽚机设计:基于51单⽚机的99码表设计软件环境:Proteus8.0 + Keil4要求:1,开关按⼀下,数码管开始计时。

2,按两下,数码管显⽰静⽌。

3,按三下,数码管数值清零。

⼆、C语⾔程序1 #include<reg51.h>2#define uint unsigned int3#define uchar unsigned char4 uchar shi,ge,aa,keycount=0,temp;5 sbit anjian=P1^7;6 uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};7void display(shi,ge);8void key ();9void init();10void delay(uint z);11/*-----主程序-----*/12void main()13 {14 init(); //初始化15while(1)16 {17 key ();18if(keycount==1)19 TR0=1; //开中断20if(keycount==2)21 TR0=0;22if(keycount==3)23 {24 temp=0;25 keycount=0;26 }27if(aa==10){aa=0;28if(temp<=99)29 {30 temp++;display(shi,ge);31 }32else33 temp=0;}34 }35 }363738/*------初始化程序-------*/39void init()40 {41 keycount=0;42 temp=0;43 TMOD=0x01;44 TH0=(65536-50000)/256;45 TL0=(65536-50000)%256;46 EA=1;47 ET0=1;48//TR0=0;49 }50/*-----定时器中断-----*/51void timer0() interrupt 152 {53 TH0=(65536-50000)/256;54 TL0=(65536-50000)%256;55 aa++;56 }57/*-----显⽰⼦程序-----*/58void display(shi,ge)59 {60 shi=temp/10;61 ge=temp%10;62 P0=table[shi];;delay(70);63 P2=table[ge]; ;delay(70);64 }65/*-----按键检测⼦程序-----*/66void key ()67 {68if(anjian==0)69 {70 delay(5); //消抖71if(anjian==0)72 keycount++;73 }74//while(anjian==0);75//display(shi,ge); //等待按键弹起76 }77/*-----延时⼦程序-----*/78void delay(uint z) //延时约1ms79 {80uint x,y;81for(x=z;x>0;x--)82for(y=100;y>0;y--);83 }电路仿真结果如下:三、C语⾔转汇编语⾔步骤好了,那么接下来我们就开始C语⾔——>汇编语⾔之旅(1)C语⾔1-10⾏改为1 ORG 0000H //汇编起始伪指令,功能是规定程序存储器中源程序或数据块存放的起始地址2 ajmp STAR //ajmp⽆条件跳转指令3 ORG 000bh4 ajmp timer05 anjian equ P1.7 //位定义6 keycount equ 40h7 shi equ 41h8 gewei equ 42h9 aa equ 43h10 temp equ 44h11tab: db 3fh,6h,5bh,4fh,66h //建表12 db 6dh,7dh,7h,7fh,6fh(2)C语⾔中的初始化函数 12-14⾏和39-49⾏改为1STAR:2 acall init //⼦程序近程调⽤指令,功能是主程序调⽤⼦程序,调⽤⼦程序的范围为2kb1init:2mov keycount,#0 //keycount=03mov temp,#0 //temp=14mov tmod,#01h //TMOD=0x015mov TH0,#606mov TL0,#1767setb EA //位置位指令,对操作数所指出的位进⾏置1操作8setb ET09setb TR010retacall为⼦程序近程调⽤指令,返回⽤ret。

《汇编语言程序设计》期末复习讲义

《汇编语言程序设计》期末复习讲义
LOCAL NEXT,OUT
MOV AX,A
IF K-2
IF K-1
CMP C, AX
JLE NEXT
MOV AX,C
ENDIF
NEXT:
CMP B ,AX
JLE OUT
(A) 1 DB % 25 GE 1 (B) 1 DB ‘1’ (C) 1 DB ‘-1’ (D) 1 DB ‘FF'
14.CPU响应下列哪个中断的条件必须是IF=1且端口21H的第0位为0
MOV AX,B
ENDIF
OUT:
ENDM
6.下列定义的子过程想实现的功能是对键盘输入的大写字母用小写字母显示出来,如果键盘输入的不是大写字母则程序终止返回,其中有三处错误,请在错误行的后面写出正确代码(6分)
Keyboard PROC FAR C USES AX DX
local next1,next2
SUB var1,var2
JS next1
NEG var1
next1:
NEG var2
ENDM
Input:
MOV AL, ‘a’ CMP AL, ‘A’
JB STOP
CMP AL, ‘Z’
JA STOP
SUB AL, 20H ADD AL, 20H
(D) 8259A的中断屏蔽寄存器所有位置1;
19.下列关于中断与子程序调用的区别叙述不正确的是:
(A) 现场保护不同:子程序调用时保护现场只保护CS和IP,而中断还要保护 FLAGS;寄存器视情况而定两种情况都要保护;
(B) IF和TF处理不同:子程序调用对IF和TF不作处理,而中断则对IF和TF清 零(由系统自动完成),但中断程序过程中根据实际需要也可以恢复IF和TF;

89c51计数器汇编语言

89c51计数器汇编语言

89c51计数器汇编语言89C51是一种常用的单片机,它采用汇编语言进行编程。

在89C51中,计数器是一种非常重要的功能,它可以用来实现各种计数任务。

本文将介绍89C51计数器的使用方法和一些常见的应用场景。

首先,我们需要了解89C51中计数器的基本原理。

89C51有两个8位计数器,分别是T0和T1。

这两个计数器可以通过特定的寄存器进行配置和控制。

在89C51中,计数器可以工作在两种模式下:定时器模式和计数器模式。

在定时器模式下,计数器可以根据设定的时间间隔自动进行计数。

我们可以通过设置相关的寄存器来控制计数器的工作频率和计数范围。

例如,我们可以将T0计数器设置为10ms,并且设置计数范围为0-255。

这样,每隔10ms,T0计数器就会自动加1,当计数器达到255时,会产生一个中断信号。

在计数器模式下,计数器可以根据外部输入信号进行计数。

我们可以将外部信号连接到T0或T1引脚上,当信号发生变化时,计数器就会自动加1或减1。

这种模式下,计数器可以用来实现各种计数任务,例如计算脉冲数量、测量时间间隔等。

接下来,我们将介绍一些常见的89C51计数器的应用场景。

首先是脉冲计数。

我们可以将外部脉冲信号连接到T0或T1引脚上,通过计数器来统计脉冲的数量。

例如,我们可以将T0设置为计数模式,当外部信号发生一个脉冲时,T0计数器就会加1。

通过读取计数器的值,我们就可以知道脉冲的数量。

其次是测量时间间隔。

我们可以使用定时器模式来测量两个事件之间的时间间隔。

例如,我们可以将T1设置为定时器模式,每隔一段时间产生一个中断信号。

当第一个事件发生时,我们可以启动T1计数器,当第二个事件发生时,我们可以停止T1计数器。

通过读取计数器的值,我们就可以得到两个事件之间的时间间隔。

最后是频率测量。

我们可以使用计数器模式来测量外部信号的频率。

例如,我们可以将外部信号连接到T0引脚上,当信号发生一个周期时,T0计数器就会加1。

通过读取计数器的值,我们就可以得到外部信号的频率。

C51中断处理过程

C51中断处理过程

C51中断处理过程3 C51中断处理过程C51编译器支持在C源程序中直接开发中断过程,因此减轻了使用汇编语言的繁琐工作,提高了开发效率。

中断服务函数的完整语法如下:void函数名(void)[模式][再入]interrupt n [using r]其中n(0~31)代表中断号。

C51编译器允许32个中断,具体使用哪个中断由80C51系列的芯片决定。

r(0~3)代表第r组寄存器。

在调用中断函数时,要求中断过程调用的函数所使用的寄存器组必须与其相同。

"再入"用于说明中断处理函数有无"再入"能力。

C51编译器及其对C语言的扩充允许编程者对中断所有方面的控制和寄存器组的使用。

这种支持能使编程者创建高效的中断服务程序,用户只须在C语言下关心中断和必要的寄存器组切换操作。

例3 设单片机的fosc=12MHz,要求用T0的方式1编程,在P1.0脚输出周期为2ms的方波。

例3 设单片机的fosc=12MHz,要求用T0的方式1编程,在P1.0脚输出周期为2ms的方波。

用C语言编写的中断服务程序如下:#includesbit P1_0=P1^0;void timer0(void)interrupt 1 using 1 {/*T0中断服务程序入口*/P1_0=!P1_0;TH0=-(1000/256); /*计数初值重装*/TL0=-(1000%256);}void main(void){TMOD=0x01; /*T0工作在定时器方式1*/P1_0=0;TH0=-(1000/256); /*预置计数初值*/TL0=-(1000%256);EA=1; /*CPU开中断*/ET0=1; /*T0开中断*/TR0=1; /*启动T0*/do{}while(1);}在编写中断服务程序时必须注意不能进行参数传递,不能有返回值。

8051 系列 MCU 的基本结构包括:32 个 I/O 口(4 组8 bit 端口);两个16 位定时计数器;全双工串行通信;6 个中断源(2 个外部中断、2 个定时/计数器中断、1 个串口输入/输出中断),两级中断优先级;128 字节内置RAM;独立的 64K 字节可寻址数据和代码区。

汇编语言复习题

汇编语言复习题

汇编语言复习题《汇编语言复习题》一、单选题1. 数字1的ASCII码值是( )。

A. 1B. 30HC. 31HD. 20H2.ASCII码字符使用( ) 位进行编码。

A. 3B. 7C. 8D. 163. 汇编语言源程序经过汇编后产生()文件。

A. .ASMB. .OBJC. .EXED. .DOC4.汇编语言源程序是()文件。

A. .EXEB. .ASMC. .OBJD. .DOC5. 汇编语言源程序中定义段的伪指令是()。

A. SEGMENT..ENDSB. PROC..ENDP C. MACRO..ENDMD. SEGMENT..END 6.汇编语言源程序中定义过程的伪指令是()。

A. SEGMENT..ENDSB. PROC..ENDP C. MACRO..ENDMD. SEGMENT..END7. 8086CPU的地址总线宽度为()。

A. 8B. 16C. 20D. 328.8086CPU的数据总线宽度为()。

A. 8B.10C.16D.209.下列哪个寄存器可拆分成2个8位寄存器()。

A. BPB. BXC. CSD. IP10. 8086CPU提供了()个16位寄存器。

A. 8B. 12C. 14D. 2211. DEBUG调试程序时查看寄存器内容的命令是()。

A.DB. EC. UD. R12.DEBUG调试程序时查看内存单元内容的命令是()。

A. RB. EC. UD. D13. 下列哪个寄存器用来指示当前栈顶的偏移地址()。

A. SPB. BXC. BPD. IP14. 下列地址信息与4015H:000FH确定的内存地址不同的是()。

A. 4013H:002FHB. 4010H:005FHC. 4000H:005FHD. 4015FH15. 下列哪个寄存器在编程时不能用来保存内存单元的偏移地址()。

A. DIB. CXC. BXD. SI16. 指令MOV AX,BX 中源操作数的寻址方式是()。

可编程控制器原理及应用题库

可编程控制器原理及应用题库

习题库一、单项选择题(每题包括一个以上的答案,把全部正确的答案选出,每题2分)(第一章内容)1、世界上第一台PLC产生于( A )A、1969年B、1980年C、1959年D、1985年2、现在我们所说的PLC是指(B )A、可编程序逻辑控制器B、可编程序控制器C、个人计算机3、我们所说的IEC是( B )的简称。

A、国际标准化组织B、国际电工委员会C、美国电工委员会D、欧洲标准化组织4、PLC的特点是(C )A、可靠性高,但功能不够强大B、可靠性高,功能不够强大,但使用不够简单方便C、可靠性高,功能不够强大,使用简单方便,但有一定的I/O滞后D、可靠性高,功能不够强大,使用简单方便,但只能进行数学运算.5、PLC最常用的编程语言是(C )A、汇编语言B、功能图C、梯形图D、语句表(第二章内容)6、西门子CPU224AC/DC/RLY型PLC,其型号的含义是(B )A、AC代表输入端子的电源为交流电源85~256V,DC代表PLC的供电电源为直流24V,RL Y代表输出为继电器输出。

B、AC代表PLC的电源为交流电源85~256V,DC代表输入端子的供电电源为直流24V,RL Y代表输出为继电器输出。

C、AC代表输出端子的电源为交流电源85~256V,DC代表输入端子的供电电源为直流24V,RL Y代表PLC的电源即可以为直流,也可以为交流。

D、上述含义均错误.7、用来衡量PLC控制规模大小的指标是(A)A I/O点数B稍描速度 C 存储器容量 D 扩展性8、用来衡量PLC控制响应速度快慢的指标是(B)A I/O点数B稍描速度C通信功能 D 扩展性9、用来衡量PLC产品水平高低的指标是(D)A I/O点数B稍描速度C指令系统 D 扩展性10. CPU 逐条执行程序,将执行结果放到( A ).A输入映象寄存器B输出映象寄存器C 中间寄存器D辅助寄存11、由继电器控制线路里逻辑函数时的规定中不正确的说法(D )A.触点闭合状态为1, 断开状态为0B.线圈通电状态为1,断电状态为0C.触点的串联为“与”,并联为“或”D.触点并联为“与”,串联为“或"12、PU光耦合器,一般由( B )组成A.晶体三级管B.发光二极管和光电三极管C.晶体二极管D.集成电路第二章13、S7—200PLC的CPU224的I/O点数是( D)A、6DI,4DO,共计10点B、14DI,6DO,共计20点C、8DI,6DO,共计14点D、14DI,8DO,共计24点14、S7—200PLC的CPU222的I/O点数是(C)A、6DI,4DO,共计10点B、14DI,6DO,共计20点C、8DI,6DO,共计14点D、14DI,8DO,共计24点15、S7-200PLC的CPU( D )的I/O点数14DI,10DO.A、221B、222C、226D、22416、S7—200PLC的CPU(C )的I/O点数24DI,16DO.A、221B、222C、226D、22417、不具有扩展能力的CPU为(D )A CPU222B CPU224C CPU226D CPU22118、PLC的存储容量指的是( A )A.存储的二进制信息的容B.存储的十进制信息的容量C.存储的八进制信息的容量D.存储的十六进制的信息的容量19、关于上装、下装用户程序叙述正确的是( B )A、上装是指把编程计算机中的用户程序传送到PLC B)下装是指把编程计算机中的用户程序传送到PLCC、下装是指把编程计算机中的用户程序传送到PLC,上装是指把从站中的用户程序传送到主站的PLC 中去。

微机原理及应用实验报告材料(中南大学2014年)

微机原理及应用实验报告材料(中南大学2014年)

微机原理及应用实验报告班级:姓名:学号:中南大学机电工程学院精密测控实验室实验二软件程序设计1.实验目的:1、掌握MCS-51单片机指令系统及用汇编语言编程技巧;2、了解和熟悉用MCS-51单片机仿真开发机调试程序的方法。

2.实验内容:1、编写排序程序并上机调试通过。

已知8031内部RAM60H~69H单元中,依次存放了FFH,99H,77H,CCH,33H,DDH,88H,BBH,44H,EEH,它们均为无符号数,编程将它们按递减次序排序,即最大数放在60H中,最小数放在69H中。

2.、编写多字节加法程序并上机调试通过。

8031内部RAM20H~22H单元中,存放了3字节被加数(低字节在前),在2AH~2CH单元中存放3字节加数(低字节在前),求两数之和,并将结果存入以20H为起始地址的区域中(低字节在前)。

3.实验设备名称、型号:4.画出软件程序流程图,写出上机调试通过的汇编语言程序清单:程序1、编写排序程序并上机调试通过。

已知8031内部RAM60H~69H单元中,依次存放了FFH,99H,77H,CCH,33H,DDH,88H,BBH,44H,EEH,它们均为无符号数,编程将它们按递减次序排序,即最大数放在60H中,最小数放在69H中。

解:本设计采用冒泡排序法,使用双重循环,并在内循环中进行比较如果合乎从大到小的顺序则不动,否则两两交换,这样比较下去,比较9次后,最小的那个数就会沉底,在下一次比较时将减少一次比较次数。

如果一次比较完毕,没有发生交换,说明已经按照从大到小的顺序排列了。

则可以退出循环,结束程序。

程序结构框图和程序代码如下:ORG 1000HTEM DATA 50HMOV R7 , #9MOV 60H , #0FFHMOV 61H , #99HMOV 62H , #77HMOV 63H , #0CCHMOV 64H , #33HMOV 65H , #0DDHMOV 66H , #88HMOV 67H , #0BBHMOV 68H , #44HMOV 69H , #0EEHLOOP0: CLR F0MOV A , R7MOV R6, AMOV R0 , #60HMOV R1, #60HINC R1LOOP1: MOV A , @R0MOV TEM , AMOV A , @R1CJNE A ,TEM , NEXTSJMP NOCHANEXT: JC NOCHASETB F0MOV @R0 , AXCH A , TEMMOV @R1 , ANOCHA:INC R0INC R1DJNZ R6, LOOP1JNB F0, HALDJNZ R7, LOOP0HAL: SJMP $END程序2:编写多字节加法程序并上机调试通过。

汇编语言输入输出的中断

汇编语言输入输出的中断

第8章输入输出和中断输入输出功能是计算机的重要组成部分,是人—机交互功能的主要承担者。

在早期的计算机系统中,通常把输入输出设备或功能作为次要的部分,而把CPU 作为主要研究对象。

但现在随着输入输出设备的日益丰富、功能要求越来越复杂,输入输出部分在整个计算机系统中的地位也得到了进一步提高。

本章先介绍了I/O的基本概念和I/O指令,再叙述了中断的概念及其工作过程,并列举出计算机系统中若干个常用的中断及其功能。

8.1 输入输出的基本概念输入输出是一个完整应用程序的重要组成部分,是交互式应用程序不可缺少的组成部分。

在用高级语言编程时,程序员可直接用输入输出语句来完成键盘输入、屏幕显示或打印输出等需求,而无需关心这些输入输出语句是如何实现的,因为编译程序会自动把这些语句转换成相应的输入输出指令。

但如果用汇编语言编写程序的话,情况就不同了,因为汇编语言是与机器有关的程序设计语言,要编写出具有输入输出功能的代码段就必须清楚CPU为输入输出提供了哪些指令,或计算机系统提供了哪些可直接使用的功能调用。

8.1.1 I/O端口地址I/O端口是CPU与输入输出设备的交换数据的场所,通过I/O端口,处理机可以接受从输入设备输入的信息;也可向输出设备发送信息。

在计算机系统中,为了区分各类不同的I/O端口,就用不同的数字给它们进行编号,这种对I/O端口的编号就称为I/O端口地址。

按照每次可交换一个字节数据的端口称为字节端口,每次可交换一个字数据的端口称为字端口。

在Intel公司的CPU家族中,I/O端口的地址空间可达64K,即可有65536个字节端口,或32768个字端口。

这些地址不是内存单元地址的一部分,不能普通的访问内存指令来读取其信息,而要用专门的I/O指令才能访问它们。

虽然CPU提供了很大的I/O地址空间,但目前大多数微机所用的端口地址都在0~3FFH范围之内,其所用的I/O地址空间只占整个I/O地址空间的很小部分。

汇编语言—定时器

汇编语言—定时器

DATAS SEGMENTCOUNT DB 0HH DW 3 DUP(0)DST DW 3 DUP(0),'$'YY DW 0,':',0,':',0,'$'INT_SEG DW ?INT_OFF DW ?GG DB '00:00:00$'TISH1 DB 'Press not space to stack!$'TISH2 DB 'If you want to exit,press space!$'TISH3 DB 'Please set time:$'TISH4 DB '| Function table $'TISH5 DB '| Function 1 : Pause(P)$'TISH6 DB '| Function 2 : Continue(C)$'TISH7 DB '| Function 3 : Zero(Z)$'TISH9 DB '+-----------------------------------------------------------------------------+$' DATAS ENDSSTACKS SEGMENTFD DB 50 DUP(0)STACKS ENDSCODES SEGMENTASSUME CS:CODES,SS:STACKS,DS:DATASSTART:MOV AX,DATASMOV DS,AXCALL CLEARMOV DX,0100HCALL SET_POINTCALL MENUMOV DX,0903HCALL SET_POINT;移动光标到指定位置MOV DX,OFFSET TISH3CALL SHOWCALL SET_TIMEWA:MOV DX,0A18HCALL SET_POINT;移动光标到指定位置MOV DX,OFFSET TISH1CALL SHOWMOV DX,0C20HCALL SET_POINTMOV DX,OFFSET GGCALL SHOW;显示开始计时提示语MOV AH,01HINT 21HCMP AL,20HJZ TTCALL SET_INTCALL MAIN ;进入主程序MOV AH,4CHINT 21HTT: LOOP WA;---------------------------------------------------------------------- MAIN PROCPUSH AXPUSH SIPUSH DXPUSH BXPUSH DSFF:MOV AX,DATASMOV DS,AXMOV DX,0A18HCALL SET_POINTMOV DX,OFFSET TISH2CALL SHOW;显示退出提示语MOV DX,0C20HCALL SET_POINT;移动光标到屏幕中间CALL SET_SZSZ; 根据小端法则将数据交叉放在指定空间CALL PDDS ;判断是否到定时时间MOV DX,OFFSET YYCALL SHOWMOV AH,01HINT 16HJZ FFMOV AH,00HINT 16HCMP AL,20HJZ QUITCMP AL,70H ;PJZ PAUSECMP AL,63H ;CJZ FFCMP AL,7AH ;ZJZ ZEROLOOP FFPAUSE:CLIMOV AH,01HINT 21HCMP AL,63HJNZ PAUSESTILOOP FFZERO:MOV AX,0MOV SI,OFFSET HHMOV [SI],AXMOV [SI+2],AXMOV [SI+4],AXLOOP FFQUIT:CLIMOV AX,251CH ;回复原中断向量MOV DX,INT_SEGMOV DS,DXMOV DX,INT_OFFINT 21HSTIPOP DSPOP BXPOP DXPOP SIPOP AXRETMAIN ENDP;----------------------------------------------------------------------- CLEAR PROC ;刷新屏幕PUSH AXPUSH BXPUSH CXPUSH DXMOV AX,0600HMOV BH,01010001BMOV CX,0000HMOV DX,084FFHINT 10HMOV BH,00110000BMOV CX,0900HMOV DX,0A4FHINT 10HMOV BH,01110000BMOV CX,0B00HMOV DX,184FHINT 10HPOP DXPOP CXPOP BXPOP AXRETCLEAR ENDP;------------------------------------------------------------------------ SET_POINT PROC ;设置光标MOV AH,02HMOV BH,00HINT 10HRETSET_POINT ENDP;----------------------------------------------------------------------- MENU PROC ;功能栏显示PUSH DXMOV DX,0100HCALL SET_POINTMOV DX,OFFSET TISH9CALL SHOWMOV DX,0300HCALL SET_POINTMOV DX,OFFSET TISH4CALL SHOWMOV DX,0400HCALL SET_POINTMOV DX,OFFSET TISH5CALL SHOWMOV DX,0500HCALL SET_POINTMOV DX,OFFSET TISH6CALL SHOWMOV DX,0600HCALL SET_POINTMOV DX,OFFSET TISH7CALL SHOWMOV DX,0800HCALL SET_POINTMOV DX,OFFSET TISH9CALL SHOWPOP DXRETMENU ENDP;------------------------------------------------------------------------ SHOW PROC ;显示语句MOV AH,09HINT 21HRETSHOW ENDP;------------------------------------------------------------------------ SET_TIME PROC ;设置定时时间MOV SI,OFFSET DSTMOV DX,0MOV AH,01HINT 21HSUB AL,30HMOV [SI+1],AL MOV AH,01H INT 21HSUB AL,30H MOV [SI],AL MOV AH,01H INT 21HSUB AL,30H MOV [SI+3],AL MOV AH,01H INT 21HSUB AL,30H MOV [SI+2],AL MOV AH,01H INT 21HSUB AL,30H MOV [SI+5],AL MOV AH,01H INT 21HSUB AL,30H MOV [SI+4],AL RETSET_TIME ENDP;------------------------------------------------------------------------- SET_INT PROCMOV AX,351CHINT 21HMOV AX,ESMOV INT_SEG,AXMOV INT_OFF,BX ;保存原中断向量CLIMOV AX,251CHMOV DX,SEG INT_PROMOV DS,DXMOV DX,OFFSET INT_PROINT 21H ;设置新中断向量STIRETSET_INT ENDP;------------------------------------------------------------------------ SET_SZSZ PROCMOV SI,OFFSET HHMOV DI,OFFSET YYMOV AL,[SI+4]OR AL,30HMOV [DI+9],ALMOV AL,[SI+5]OR AL,30HMOV [DI+8],ALMOV AL,[SI+3]OR AL,30HMOV [DI+4],ALMOV AL,[SI+2]OR AL,30HMOV [DI+5],ALMOV AL,[SI+1]OR AL,30HMOV [DI],ALMOV AL,[SI]OR AL,30HMOV [DI+1],ALRETSET_SZSZ ENDP;------------------------------------------------------------------------ PDDS PROC ;判断是否到定时时间PUSH AXPUSH BXPUSH SIPUSH DIMOV SI,OFFSET HHMOV DI,OFFSET DSTMOV BX,[SI]MOV AX,[DI]CMP AX,BXJNZ EXITMOV BX,[SI+2]MOV AX,[DI+2]CMP AX,BXJNZ EXITMOV BX,[SI+4]MOV AX,[DI+4]CMP AX,BXJNZ EXITCALL SOUNDEXIT:POP DIPOP SIPOP BXPOP AXRETPDDS ENDP;------------------------------------------------------------------------ SOUND PROCMOV BX,600MOV CX,100MOV DX,CXIN AL,61HAND AL,11111100BTRIG:XOR AL,2OUT 61H,ALMOV CX,BXDELAY:LOOP DELAYDEC DXJNE TRIGSOUND ENDP;------------------------------------------------------------------------ INT_PRO PROC FARPUSH AXPUSH SICLIMOV AX,DATASMOV DS,AXMOV SI,OFFSET HHINC COUNTCMP COUNT,12HJNZ KKMOV AL,0MOV COUNT,ALMOV AX,[SI+4]ADD AX,1AAAMOV [SI+4],AX ;修改秒CMP AX,600HJNZ KKMOV AX,0MOV [SI+4],AXMOV AX,[SI+2]ADD AX,1AAAMOV [SI+2],AX ;修改分CMP AX,600HJNZ KKMOV AX,0MOV [SI+2],AXMOV AX,[SI]ADD AX,1AAAMOV [SI],AXCMP AX,0204HJNZ KKMOV AX,0MOV [SI],AXKK:POP SIPOP AXSTIIRETINT_PRO ENDPCODES ENDSEND START。

中断及定时器实验报告

中断及定时器实验报告

中断及定时器实验报告中断及定时器实验报告引言:中断是计算机系统中一种重要的机制,它可以打破程序的顺序执行,响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务,提高了系统的效率和可靠性。

定时器是中断的一种常见应用,它可以在一定时间间隔内产生中断信号,实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能,并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理;2. 掌握中断的编程方法和中断处理程序的编写;3. 理解定时器的工作原理和应用场景;4. 实现定时器的功能,并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中,我们使用了一台基于8051单片机的开发板,通过连接外部电路和开发板的引脚,实现对定时器的控制。

2. 软件编程首先,我们需要在开发板上搭建一个简单的电路,包括一个LED灯和一个按钮。

然后,我们使用汇编语言编写中断处理程序,实现当按钮按下时,LED灯闪烁的功能。

具体的编程步骤如下:(1)设置中断向量表:将中断处理程序的地址存储到中断向量表中,以便系统在中断发生时能够正确地跳转到相应的处理程序;(2)初始化定时器:设置定时器的计数器初值和工作模式;(3)编写中断处理程序:当中断发生时,执行相应的处理程序。

在本实验中,我们编写了一个简单的中断处理程序,当按钮按下时,将LED灯的状态取反;(4)启用中断:使能中断,使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上,并连接相应的电路。

按下按钮,观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式,可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试,我们发现中断和定时器的功能正常,LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式,我们成功地实现了LED灯闪烁频率的调节。

实验结果表明,中断和定时器是一种有效的方法,可以实现对外部事件的及时响应和定时任务的精确控制。

第4章 汇编语言程序设计及仿真调试(2)

第4章 汇编语言程序设计及仿真调试(2)

1/39
增强型8051单片机实用开发技术
1、设置起始地址ORG 设置起始地址ORG
ORG nn ORG伪指令总是出现在每段源程序或数据块的开始。 ORG伪指令总是出现在每段源程序或数据块的开始。它可使程序 伪指令总是出现在每段源程序或数据块的开始 员把程序、子程序或数据块存放在存贮器的任何位置。 员把程序、子程序或数据块存放在存贮器的任何位置。 ORG 0000H LJMP MAIN ┇ 在实际应用中, 在实际应用中,一般仅设置中断服务子程序的入口地址和主程序 的起始存放地址,其他的程序或常数依次存放即可, 的起始存放地址,其他的程序或常数依次存放即可,汇编程序会自动 进行存储空间的分配。 进行存储空间的分配。
4/39
增强型8051单片机实用开发技术
5、XDATA指令(Extenal Data) XDATA指令(Extenal 指令
格式: 格式: 符号名 XDATA 表达式 XDATA 指令用于将一个外部 RAM 的地址赋给指定的符号名。 的地址赋给指定的符号名。 数值表达式的值在0000H~0FFFFH之间,对于 ~ 之间, 数值表达式的值在 之间 对于STC12C5A60S2单片 单片 片内集成了1024字节的 字节的XRAM,地址范围是 机,片内集成了 字节的 ,地址范围是0000H~03FFH。表 。 达式必须是一个简单表达式。 达式必须是一个简单表达式。如: MYDATA XDATA 0020H
访问表格常数时,常用 指令。 访问表格常数时,常用MOVC A, @A+DPTR指令。 指令
3/39
增强型8051单片机实用开发技术
3、为标号赋值EQU 为标号赋值EQU
〈标号:〉 标号:〉 EQU 项或汇编符号 其功能是将一个数或特定的汇编符号赋给语句中的字符名称。 其功能是将一个数或特定的汇编符号赋给语句中的字符名称。 注意,字符名称为一自定的符号,而不是标号, 注意,字符名称为一自定的符号,而不是标号,字符名称后无 字符名称可用来作数据地址、立即数或者位地址, “:”。字符名称可用来作数据地址、立即数或者位地址,其值可 以是一个8位数 也可以是16位数 位数, 位数。 以是一个 位数,也可以是 位数。 使用EQU伪指令可以把抽象的数字或地址表示成有一定意义的 伪指令可以把抽象的数字或地址表示成有一定意义的 使用 符号,增强程序的可读性。需要注意的是,在同一程序中, 符号,增强程序的可读性。需要注意的是,在同一程序中,用EQU 伪指令对标号赋值后,该标号的值在整个程序中不能再改变。 伪指令对标号赋值后,该标号的值在整个程序中不能再改变。
