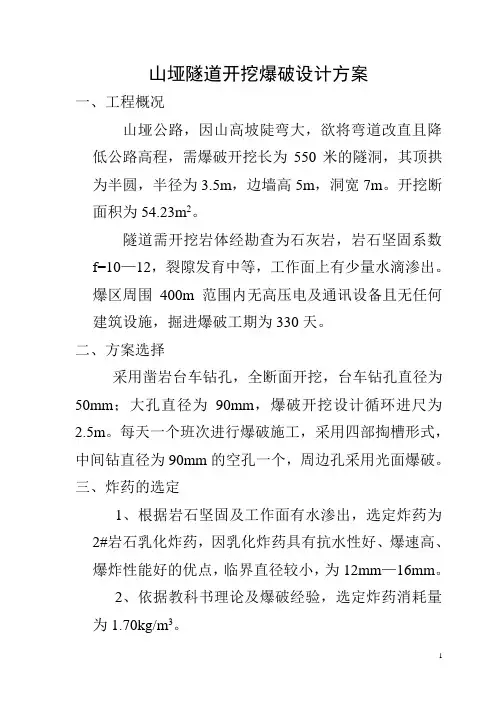

山垭隧道开挖爆破设计方案一、工程概况山垭公路，因山高坡陡弯大，欲将弯道改直且降低公路高程，需爆破开挖长为550米的隧洞，其顶拱为半圆，半径为3.5m，边墙高5m，洞宽7m。
开挖断面积为54.23m2。
隧道需开挖岩体经勘查为石灰岩，岩石坚固系数f=10—12，裂隙发育中等，工作面上有少量水滴渗出。
爆区周围400m范围内无高压电及通讯设备且无任何建筑设施，掘进爆破工期为330天。
二、方案选择采用凿岩台车钻孔，全断面开挖，台车钻孔直径为50mm；大孔直径为90mm，爆破开挖设计循环进尺为2.5m。
每天一个班次进行爆破施工，采用四部掏槽形式，中间钻直径为90mm的空孔一个，周边孔采用光面爆破。
三、炸药的选定1、根据岩石坚固及工作面有水渗出，选定炸药为2#岩石乳化炸药，因乳化炸药具有抗水性好、爆速高、爆炸性能好的优点，临界直径较小，为12mm—16mm。
2、依据教科书理论及爆破经验，选定炸药消耗量为1.70kg/m3。
3、根据台车钻孔直径和隧道开挖的设计要求，选择乳化炸药的药卷直径和相关参数如下：（乳化炸药生产厂家密度控制在0.95—1.30g/ cm3.）在此密度取1.20g/ cm3药卷直径（mm）药卷长度（mm）每支药量（g/支）线装药密度（g/m）使用部位20 200 75 375 周边孔35 200 231 1155 崩落眼42 250 415 1660 掏槽眼四、掏槽区的设计1、掏槽区位置：布置在断面的中央偏下，并考虑使崩落区的炮孔布置较均匀。
2、掏槽形式及面积：采用四部掏槽形式（正方形掏槽形式）S掏=1m23、掏槽区孔数：N掏=16个4、掏槽区炮孔长度：L=2.5m+0.2m=2.7m5、掏槽区装药系数：τ=70%6、掏槽区总药量：线装药密度Δ=1.66kg/mQ掏=LτΔN掏=2.7×0.7×1.66×16≈50.2kg7、掏槽区单耗：q掏=Q掏/（LS掏）=50.2/(2.7×1)=18.6kg/ m38、四部掏槽布孔平面图：见设计图一。
