电气制图与识图1-4(2007)

电气制图与识图
E-mail:chengz2004@
电气制图与识图
引
言
图
图是用图示法表示的一种特殊文字。 科研设计部门用图表达设计思想，生产部门用 图指导加工与制造，施工人员用图编制施工计 划、准备材料、组织施工，使用人员用图指导 使用、维护和管理。有人说，任何科学技术人 员和管理人员，如果缺乏一定的绘图能力和读 图能力，就是科学技术方面的“文盲”。 在当代科学技术领域里，采用图这种特殊文字 来传递和交换信息，往往比用语言文字更精确， 更方便，也更具通用性，在许多方面甚至是一 般语言文字无法代替的。

第三节 电气图的一般特点


五、对能量流、信息流、逻辑流、功能流的不同描述方 法，构成了电气图的多样性
在电气技术领域内，往往需要从不同的目的出发，对四种信息流进 行描述，当然也要采取不同的形式，从而构成了电气图的多样性。 例如描述能量流和信号流的有系统图、框图、电路图、接线图等； 描述逻辑流的有逻辑图；描述功能流的有功能表图、程序图、电气 系统说明书用图等。 如图1-2。
第三节 电气图的一般特点

二、元件和连接线是电气图的主要表达内容
电路由元件和连接线组成，因此元件和连接线是电气图的主要表达 内容。 一般而言，元件和连接线有以下一些表示方法： 元件用于电路图中时，有集中表示法、分开表示法、半集中表示法； 元件用于布局图中时，有位置布局法和功能布局法； 连接线用于电路图中时，有单线表示法和多线表示法； 连接线用于接线图及其他图中时，有连续线表示法和中断线表示法。
图


图的概念是很广泛的，主要包括： 用投影法绘制的图，如机械图； 用图形符号绘制的图，如各种简图； 表示两个或两个以上变量、动作或状态之间关 系的图，即表图，如曲线图、时序图、功能表 图； 与图有关的文字说明，如设计说明书、使用说 明书、设备材料明细表等。

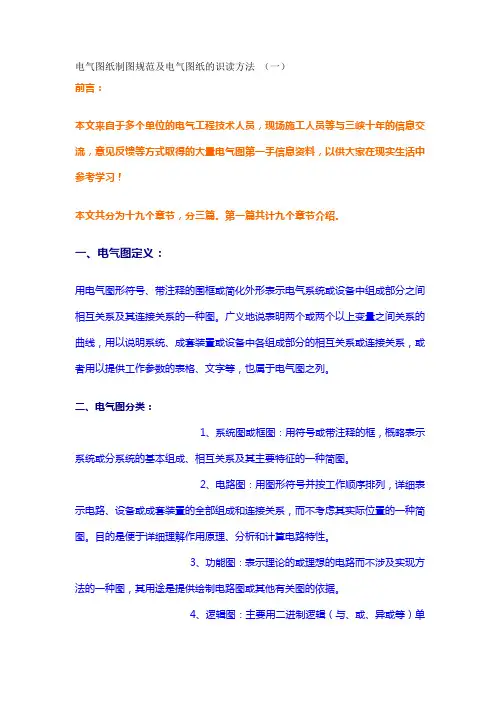

电气图

电气图是一类比较特殊的图。它是指用图形符号、带

2.电路图
主要表示一系统或装置的电气工作原理。如图1-6示。
第二节 电气图的分类
3.功能图 如图1-7示 4.接线图

主要表示电气装置内部各元件之间及其与外部其他装置之间的连接 关系，又可具体分为单元接线图、互连接线图、端子接线图、电线 电缆配置图等。如图1-8为电动机控制接线图，表示各元件之间的 实际位置和连接关系。而1-6仅表示各元件之间的功能关系。 （图中X—端子排）
第五节 电气制图的一般规则

一、图面的构成及幅面尺寸 完整的图面由边框线、图框线、标题栏、会签栏组成。 由边框线所围成的图面，称为图纸的幅面。幅面尺寸共 分5类：A0~A4。 A0~A2号图纸一般不得加长，A3、A4号图纸可根据需 要，沿短边加长。例如A4号图纸的短边长为210mm， 若加长到A4×4号图纸，则为210×4≈841，故A4×4的 幅面尺寸为297×841。加长代号： A3×3， A3×4， A4×3， A4×4 ，A4×5。 选择幅面尺寸的基本前提是：保证幅面布局紧凑、清晰 和使用方便。

第一节 信息、媒体和电气图
三、信息流与电气图种类
表示电气系统、装置和设备的功能、特性及内部 关系的电气图，在许多情况下可以根据信息流 运动状况来描述，以图示变压器工作系统为例。 这一系统由电源、开关Q、控制装置C、变压器T 构成。这一系统中，Q、T、C之间存在以下关系， 见图1-2：
第一节 信息、媒体和电气图


二、功能类图
1) 概略图 图1-5就属于这种图。 2）框图 图1-7属于这种图。 3）网络图 图1-10属于这种图。 4）功能图 图1-7属于这种图。 5）逻辑功能图 一般的数字电路图都属于这种图。
第二节 电气图的分类


二、功能类图
11) 端子功能图 图1-13就属于这种图。 12) 程序图
注释的围框或简化外形表示系统或设备中各组成部分之 间相互关系及其连接关系的一种简图。 根据GB6988的规定，电气图大致分为以下15种：
（1）系统图或框图 （2）功能图 （3）逻辑图 （4）功能表图 （5）电路图 （6）等效电路图 （7）端子功能图 （8）程序图 （9）设备元件表 （10）接线图或接线表 （11）单元接线图或单元接线表 （12）互联接线图或互联接线表 （13）端子接线图或端子接线表 （14）数据单 （15）位置简图或位置图
五、电气图和文件编制的程序
第二节 电气图的分类

以某电动机的控制为例，通常有以下类别： 1.电气系统图
主要表示整个工程或其中某一项目的供电方式和电能输送的关系, 亦可表示某一装置各主要组成部分的关系。如图1-5为某一电动机 的供电关系。 电气系统图是电气工程图中最基本的一类图。它常常用于表示工矿 企业供电关系或某一电气装置的基本构成，但对内容的描述十分概 略。

第三节 电气图的一般特点


四、图形符号、文字符号和项目代号是构成电气图的基 本要素
用图形符号表示各项目，可以简化作图，而且也使读图者一目了然； 一个图中用一个符号表示不严格，还必须在符号旁标注不同的文字 符号（或项目代号），以区别其名称、功能、状态、特征及安装位 置等； 为了更具体地加以区分，除了以上内容，有时还要标注技术数据 （型号、规格等）。 如图1-17中不同用途、种类、规格的熔断器。


四、接线类图
1）接线图(表） 2）单元接线图（表） 3）互连接线图（表） 4）端子接线图（表） 5）电缆图（表）

五、项目表及文字说明
第三节 电气图的一般特点


一、简图是电气图的主要表达形式
二、元件和连接线是电气图的主要表达内容 三、功能布局法和位置布局法是电气图两种基本的布局 方法 四、图形符号、文字符号和项目代号是构成电气图的基 本要素 五、对能量流、信息流、逻辑流、功能流的不同描述方 法，构成了电气图的多样性


内容
本教材以GB6988《电气制图》为依据进行阐述。主要 内容有： 第一篇 基础知识 第二篇 基本电气图 第三篇 专业电气图

电气工程-概述


电气工程一般是指某一工程，如工厂、企业、住宅或其 他设施的供电、用电工程。 电气工程的规模大小不一，通常包括以下项目：
第一节 信息、媒体和电气图


电气图的一般表达形式
简图。采用图形符号和带注释的框图来表示包括连接线在内的一个 系统或设备的多个部件或零件之间关系的图示形式。大部分的电气 图，如系统图、电路图、接线图、逻辑图等都属于这种图。 图样。通常按比例描述零件或组件的形状、尺寸等的图示形式。如 装配图、安装大样图等。 表格。采用行和列的表达形式，例如数据单、设备零件表等。 文字形式。一种应用文字的表达形式，例如说明书和说明书中的文 字等。


电气工程-概述

发电工程 自备发电站及附属设备的电气工程。一般为400V的柴 油发电机组。 弱电工程 电话、广播、闭路电视、安全报警等系统的弱电信号 线路和设备。 防雷工程 建筑物和电气装置的防雷设施。 电气接地工程 各种电气装置的保护接地、工作接地、防静电接地 装置等。


第一篇 基础知识
6) 等效电路图 图1-11就属于这种图。 7）功能表图 图12-2属于这种图。 8）顺序表图 计数器状态图属于这种图。 9）时序图 图1-12属于这种图。 10）电路图 图1-6属于这种图。
第二节 电气图的分类


三、位置类图
1) 总平面图 2）安装图 3）安装简图 4) 装配图 5）布置图
四、信息类型和电气图级别层次
通常，一个较复杂的电气系统和装置可以归类于三种不 同的信息集合： 结构集，功能集，软件集。 对应于不同的信息集合，就会产生不同类型、不同层次 和级别的电气图。但这些文件的信息必须协调一致。 按照一般原则，电气图的编制，应从概略级开始，而后从 一般到较特殊的更详细级。如表示某一电气装置的功能 信息，按照级别层次，一般应有：概略图（系统图、框 图）—功能图—电路图。
第三节 电气图的一般特点


一、简图是电气图的主要表达形式
图1-16（a）是某35KV简易变电所的断面布置图。 如果仅仅为了表示这一变电所的电气设备构成及其连接关系，则可 绘制成1-16（b）所示的电气系统图。该图具有以下特点： 1）各种电气设备和导线用图形符号表示，而不用具体的外形结构 表示； 2）各设备符号旁标注了代表该种设备的文字符号； 3）按功能和电流流向表示各电气设备的连接关系和相互位置； 4）没有尺寸标注。 类似于图1-16（b）的图称为简图。简图是用图形符号、带注释的围 框或简化外形表示系统或设备中各组成部分之间相互关系及连接关 系的一种图。 注意：简图并不是简略的图，而是一种术语。
第一节 信息、媒体和电气图
二、电气图是电气技术信息的重要媒体
在电气技术领域内，所要传递的信息种类是很多的。为了满足用户 的基本要求，对一般电气装置，需要传递给用户的信息类型大致应 包括以下几方面： （1)功能和原理信息。装置的基本构成和用途、动作时序、逻辑关 系和工作过程等。 （2）位置信息。装置的零部件装配和布置、安装位置等。 （3）连接信息。装置的内部安装接线、外部线缆连接、端子板接 线等。 （4）技术数据。装置的特性技术参数等。 这些技术信息可以采用不同的媒体进行传递，但最简单、最易被使 用者接受、最直观的是电气图。
内线工程 室内动力、照明线路及其他线路。

外线工程 室外电源供电线路，包括架空电力线路、电缆电力线 路。其电压等级一般在35KV以下。
动力、照明及电热工程 各种风机、水泵、起重机、机床等动力 设备（主要是各种形式的电动机），照明灯具、电扇、空调器、插 座、配电箱等电气装置。 变配电工程 由变压器、高低压配电装置、继电保护与电气计量等 二次设备和二次接线构成的室内外变电所。一般在35KV以下。
