运动控制系统简介运动控制系统是指用于控制运动装置的设备和软件系统。

它的主要功能是监测和控制物理运动过程,以实现精准的位置控制、速度控制和加速度控制。

运动控制系统广泛应用于机械工业、交通运输、航空航天等领域。

组成部分运动控制系统通常由以下几个主要组成部分组成:1.运动控制器:负责接收外部输入信号并生成相应的控制指令,控制运动装置的运动。

2.传感器:用于检测运动装置当前的位置、速度等参数,并将其转换为电信号输入给运动控制器。

3.驱动器:将运动控制器生成的控制指令转换为电流或电压信号,驱动马达或液压系统实现运动。

4.运动装置:通过驱动器进行控制的装置,如马达、液压系统等。

5.人机界面:为用户提供与运动控制系统进行交互的方式,包括显示器、键盘、触摸屏等。

工作原理运动控制系统的工作原理可以概括为以下几个步骤:1.传感器感知:传感器感知运动装置的当前状态,如位置、速度等参数,并将其转换为电信号。

2.控制指令生成:运动控制器接收传感器的电信号,根据预设的控制算法生成相应的控制指令。

3.控制指令传递:运动控制器将控制指令传递给驱动器,驱动器根据指令转换为适当的信号来驱动运动装置。

4.运动实现:驱动器通过输出的信号驱动运动装置实现预设的运动控制,如位置控制、速度控制等。

5.反馈控制:传感器继续感知运动装置的状态,并将其反馈给运动控制器,实现闭环控制。

应用领域运动控制系统广泛应用于各个领域,下面介绍其中几个典型的应用领域。

1.工业自动化:运动控制系统在机械工业中广泛应用,如印刷、包装、机械加工等领域。

它可以实现自动化生产线的高精度运动控制,提高生产效率和产品质量。

2.交通运输:运动控制系统在交通运输领域的应用包括船舶、飞机和汽车等。

它可以实现对交通工具的准确操控,提高运输安全性和效率。

3.医疗器械:运动控制系统在医疗器械领域的应用包括手术机器人、医疗影像设备等。

它可以实现高精度的运动控制,帮助医生进行精确的手术操作和诊断。

《运动控制系统》课件

《运动控制系统》课件
开环控制系统的缺点是抗干扰能力差,受环境影响较大,无法自动修正误差。
闭环控制系统包含反馈回路,通过负反馈来自动调节系统的输出量,使其达到预定的目标值。
闭环控制系统的优点是精度高,抗干扰能力强,能够自动修正误差,适用于对精度要求较高的复杂系统。
闭环控制系统的缺点是结构复杂,设计难度较大,需要具备一定的稳定性分析和调整能力。
03
反馈控制原理的实现需要具备一定的传感器和控制器技术,以及对系统的数学建模和仿真分析能力。
01
反馈控制原理是通过比较系统的输入与输出信号,将输出信号的差值用于控制执行机构,以实现系统的自动调节。
02
反馈控制原理广泛应用于各种运动控制系统,能够提高系统的稳定性和精度。
04
运动控制系统的应用
运动控制系统能够精确控制机器人的动作和位置,实现自动化生产线的连续作业,提高生产效率和产品质量。
控制器的种类繁多,根据应用需求可以选择不同的控制器,如单片机、PLC、运动控制卡等。
执行器是运动控制系统的输出部分,负责将驱动器的电压或电流信号转换为机械运动。
执行器的种类也很多,常见的有步进电机、伺服电机、直线电机等。
执行器的选择要根据实际应用需求来决定,如需要高精度定位、快速响应等。
传感器的种类也很多,常见的有光电编码器、旋转变压器、霍尔元件等。
自动化决策
智能化运动控制系统将具备自适应学习能力,能够根据不同环境和工况自动调整控制策略,以适应各种复杂和动态的运动需求。
自适应控制
远程监控与控制
通过网络技术,实现对运动控制系统的远程监控和控制,方便对设备进行远程调试、故障诊断和远程维护。
数据共享与协同工作
通过网络化实现多设备之间的数据共享和协同工作,提高生产效率和设备利用率。

运动控制系统 复习知识点总结

运动控制系统 复习知识点总结

1 运动控制系统的任务是通过对电动机电压、电流、频率等输入电量的控制,来改变工作机械的转矩、速度、位移等机械量,使各种工作机械按人们期望的要求运行,以满足生产工艺及其他应用的需要。

(运动控制系统框图)2. 运动控制系统的控制对象为电动机,运动控制的目的是控制电动机的转速和转角,要控制转速和转角,唯一的途径就是控制电动机的电磁转矩,使转速变化率按人们期望的规律变化。

因此,转矩控制是运动控制的根本问题。

第1章可控直流电源-电动机系统内容提要相控整流器-电动机调速系统直流PWM变换器-电动机系统调速系统性能指标1相控整流器-电动机调速系统原理2.晶闸管可控整流器的特点(1)晶闸管可控整流器的功率放大倍数在104以上,其门极电流可以直接用电子控制。

(2)晶闸管的控制作用是毫秒级的,系统的动态性能得到了很大的改善。

晶闸管可控整流器的不足之处晶闸管是单向导电的,给电机的可逆运行带来困难。

晶闸管对过电压、过电流和过高的du/dt与di/dt都十分敏感,超过允许值时会损坏晶闸管。

在交流侧会产生较大的谐波电流,引起电网电压的畸变。

需要在电网中增设无功补偿装置和谐波滤波装置。

3.V-M系统机械特4.最大失控时间是两个相邻自然换相点之间的时间,它与交流电源频率和晶闸管整流器的类型有关。

5.(1)直流脉宽变换器根据PWM变换器主电路的形式可分为可逆和不可逆两大类(2)简单的不可逆PWM变换器-直流电动机系统(3)有制动电流通路的不可逆PWM-直流电动机系统(4)桥式可逆PWM变换器(5)双极式控制的桥式可逆PWM变换器的优点双极式控制方式的不足之处(6)直流PWM变换器-电动机系统的能量回馈问题”。

(7)直流PWM调速系统的机械特性6..生产机械要求电动机在额定负载情况下所需的最高转速和最低转速之比称为调速范围,用字母D来表示(D的表达式)当系统在某一转速下运行时,负载由理想空载增加到额定值时电动机转速的变化率,称为静差率s。

运动控制系统总结

运动控制系统总结

• 转速反馈系数
U
* nm
nmax
(3-6)
• 电流反馈系数
U
* im
I dm
(3-7)
• 两个给定电压的最大值U*nm和U*im由设计 者选定。
3.2 转速、电流反馈控制直流调速系统 的数学模型与动态过程分析
3.2.1 转速、电流反馈控制直流调速系统的动态数学模型
图3-5 双闭环直流调速系统的动态结构图
运动控制系统总结
第1章 绪论
什么是运动控制系统
• 运动控制系统是以机械运动的驱动设备— —电动机为控制对象,以控制器为核心, 以电力电子功率变换装置为执行机构,在 自动控制理论的指导下组成的电气传动自 动控制系统。
运动控制系统及其组成
直流调速系统
直流电动机的数学模型简单,转矩易 于控制。
换向器与电刷的位置保证了电枢电流 与励磁电流的解耦,使转矩与电枢电流成 正比。
• δ大ma。x与M1成反比。转速愈低,M1愈小,误差率愈
T法测速
• T法测速是测出旋转编码器两个输出脉冲之间的间隔 时间来计算转速,又被称为周期法测速。
• 准确的测速时间是用所得的高频时钟脉冲个数M2 计算出来的,即 Tt M 2 / f0 ,
• 电动机转速为
n 60 60 f0 ZTt ZM 2
(2-80)
• T(M法2-测1)速时的转分速辨的率变定化义量为,时钟脉冲个数由M2变成
Q 60 f0 60 f0
60 f0
Z (M 2 1) ZM 2 ZM 2 (M 2 1)
(2-81)
• 综合式(2-80)和式(2-81),可得
Q Zn2 60 f0 Zn
(2-82)
• T法测速的分辨率与转速高低有关,转速越低,Q 值越小,分辨能力越强。

01-运动控制系统概述

01-运动控制系统概述

运动控制系统/伺服系统
• 伺服系统(Servo System)/随动控制系统
• 是一种以机械位置或角度以及(速度,加速度) 作为控制对象的自动控制系统。
• 它的根本任务是实现执行机构对给定指令的准确 跟踪(包含反馈环节),即实现输出变量的某种 状态能够自动、连续、精确地复现输入指令信号 (期望值)的变化规律。
-
控制器
驱动器Βιβλιοθήκη 电动机生产机械测量反馈装置
运动控制系统的控制目标
• (1 )位置控制 • 将某负载从某一确定的空间位置按某种轨迹移动 到另一确定的空间位置。(数控机床、机器人)
• (2 )速度和加速度控制 • 以确定的速度曲线使负载产生运动。(电梯)
• (3 )转矩控制 • 通过转矩的反馈来维持转矩的恒定。(造纸机械)
运动控制系统概述

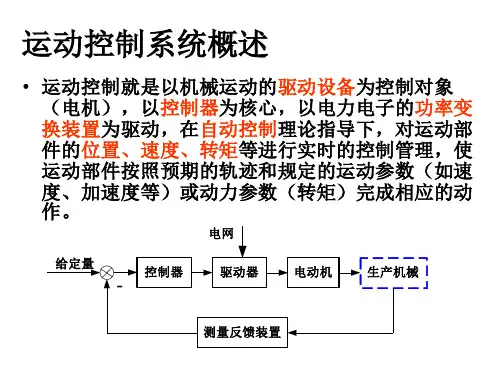

• 运动控制就是以机械运动的驱动设备为控制对象 (电机),以控制器为核心,以电力电子的功率变 换装置为驱动,在自动控制理论指导下,对运动部 件的位置、速度、转矩等进行实时的控制管理,使 运动部件按照预期的轨迹和规定的运动参数(如速 度、加速度等)或动力参数(转矩)完成相应的动 作。
电网 给定量

伺服系统
衡量伺服系统性能的主要指标还有频带宽度。
频带宽度简称带宽,由系统频率响应特性来规定,反映伺服系 统的跟踪的快速性。带宽越大,快速性越好。伺服系统的带宽 主要受控制对象和执行机构的惯性的限制。惯性越大,带宽越 窄。
典型运动控制系统(伺服系统)结构
• 开环运动控制系统
结构简单,方便; 位置精度取决于步进电机的精度、 传动系统的精度以及摩擦阻尼等特性
典型运动控制系统(伺服系统)结构
• 半闭环运动控制系统
普遍配有内环(电流

运动控制系统的组成

运动控制系统的组成

运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器,实现机械运动的系统。

它由多个组成部分构成,下面将逐一介绍。

1. 控制器控制器是运动控制系统的核心部分,它负责接收来自传感器的反馈信号,计算出控制信号,再将信号发送给执行器。

控制器的种类有很多,常见的有PLC、单片机、DSP等。

2. 传感器传感器是用来感知机械运动状态的装置,它可以将机械运动转化为电信号,再通过控制器进行处理。

常见的传感器有编码器、光电开关、压力传感器等。

3. 电机电机是运动控制系统中最常用的执行器,它可以将电能转化为机械能,实现机械运动。

常见的电机有直流电机、交流电机、步进电机、伺服电机等。

4. 驱动器驱动器是用来控制电机运动的装置,它可以将控制信号转化为电能,再通过电机实现机械运动。

常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。

5. 机械结构机械结构是运动控制系统中最基础的部分,它由各种机械零件组成,用来实现机械运动。

常见的机械结构有滑动轨道、旋转轴、传动装置等。

6. 人机界面人机界面是用来与运动控制系统进行交互的装置,它可以显示机械运动状态、控制参数等信息,同时也可以接收操作者的指令。

常见的人机界面有触摸屏、键盘、鼠标等。

7. 通信接口通信接口是用来与其他设备进行数据交换的装置,它可以将控制信号、反馈信号等信息传输给其他设备,同时也可以接收其他设备的指令。

常见的通信接口有串口、以太网口、CAN总线等。

运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。

每个部分都有其独特的功能和作用,只有将它们合理地组合起来,才能实现高效、稳定的机械运动。

运动控制简介介绍

运动控制简介介绍
在制造业中,工业机器人是运动控制技术的 主要应用领域。通过精确的运动控制,可以 实现高效率、高精度的装配、焊接、搬运等 工作,提高生产效率和产品质量。
服务机器人
随着人工智能技术的发展,服务机器人也开 始广泛应用。运动控制技术使得服务机器人 能够实现精确的定位、导航、抓取和操作, 为医疗、餐饮、家庭等服务行业提供便利。
详细描述
智能化运动控制通过引入人工智能和机器学习算法,能够实现自适应、自主学习和决策,提高运动控制的精度和 效率。智能化运动控制能够根据不同的环境和条件自动调整参数,优化运动轨迹和控制策略,以满足复杂和多变 的任务需求。
网络化
总结词
随着物联网和通信技术的发展,运动控 制正朝着网络化方向发展。
VS
详细描述
控制器的性能决定了整个运动控制系 统的性能,常见的控制器有PID控制器 、模糊控制器、神经网络控制器等。
驱动器
驱动器是将控制器的控制信号转换为能够驱动执行器的能量,常见的驱动器有电 机驱动器、液压驱动器等。
驱动器的性能对执行器的运动性能有很大影响,因此需要根据执行器的特性和控 制要求选择合适的驱动器。
06
运动控制案例分析
运动控制案例分析
• 运动控制是自动化领域中的核心技术之一,它涉及到如何精 确地控制机器或系统的位置、速度和加速度等运动参数。随 着工业自动化水平的不断提高,运动控制在各个领域中的应 用越来越广泛。
THANKS
谢谢您的观看
汽车制造
焊接控制
汽车制造过程中,焊接是关键的工艺环节。通过运动控 制技术,可以实现高效率、高精度的焊接加工,提高汽 车产品质量。
涂装控制
涂装是汽车外观质量的重要保障。通过运动控制技术, 可以实现涂装的精确喷涂和烘干,提高汽车外观质量。

《运动控制系统》课程教学大纲

《运动控制系统》课程教学大纲

《运动控制系统》课程教学大纲一、教学内容本节课的教学内容来自于《运动控制系统》课程的第五章,主要讲述运动控制系统的组成、原理及其应用。

具体内容包括:1. 运动控制系统的组成:包括控制器、执行器和传感器等基本组成部分,以及它们之间的相互作用。

2. 运动控制系统的原理:包括控制算法、反馈控制和开环控制等基本原理。

3. 运动控制系统的应用:包括在工业、数控机床和电动汽车等领域的应用实例。

二、教学目标1. 使学生了解运动控制系统的组成、原理及其应用,掌握基本概念和知识点。

2. 培养学生运用运动控制系统的基本原理解决实际问题的能力。

3. 提高学生对运动控制技术在现代工业和科技领域的重要性的认识。

三、教学难点与重点1. 教学难点:运动控制系统的原理和应用。

2. 教学重点:运动控制系统的组成及其在工作中的应用。

四、教具与学具准备1. 教具:多媒体教学设备、投影仪、白板等。

2. 学具:教材、笔记本、彩色笔等。

五、教学过程1. 实践情景引入:以工业为例,介绍运动控制系统在实际工作中的应用。

2. 知识点讲解:讲解运动控制系统的组成、原理及其应用。

3. 例题讲解:分析运动控制系统在实际工作中的应用案例,引导学生理解并掌握运动控制系统的原理。

4. 随堂练习:让学生结合所学内容,分析并解决实际问题。

5. 课堂讨论:引导学生探讨运动控制系统在现代工业和科技领域的重要性。

6. 板书设计:对本节课的主要知识点进行板书,方便学生复习和巩固。

7. 作业布置:布置相关练习题,巩固所学知识。

六、作业设计1. 题目:分析下列运动控制系统的应用案例,并说明其工作原理。

(1)数控机床;(2)电动汽车;(3)工业。

2. 答案:(1)数控机床:数控机床是一种采用数字控制技术进行运动的机床。

通过控制器预设机床的运动轨迹,执行器按照控制器的指令进行运动,实现对工件的加工。

(2)电动汽车:电动汽车采用电动机作为动力来源,通过控制器调节电动机的转速和扭矩,实现车辆的运动控制。

《运动控制系统》知识要点

《运动控制系统》知识要点

《运动控制系统》知识要点——— PH.D 戴卫力CH1 绪论运动控制系统由电动机、功率放大与变换装置、控制器及相应的传感器等构成。

运动控制系统的基本运动方程:dtdn GD T T L e 3752=-2GD :转动惯量,为飞轮矩(2Nm )n :转子的机械转速(r/min )πω260mn =转矩控制是运动控制的根本问题。

生产机械的负载转矩特性一般分为恒转矩负载、恒功率负载和风机、泵类负载。

恒转矩负载又分为位能性和反抗性负载两种。

前者有重力产生,具有固定的大小和方向。

反抗性恒转矩负载的大小不变,方向始终与转速反向。

恒功率负载的特征是负载转矩与转速成反比,而功率为常数。

即 mLL P T ω=风机、泵类负载的转矩与转速的平方成正比。

闭环控制的直流调速系统直流调速公式的推想Φ-=e K IRU n Φ=e e K C ① 调节电枢电压U ;② 弱磁(只能弱,升磁会导致磁饱和); ③ 改变电枢回路电阻R属无级调速的为①和②;有级调速的为③;调速范围小的② 因此,采用的最多的是①。

CH2 转速反馈控制的直流调速系统2.1 加在直流电机电枢绕组上的直流电源类型:旋转变流机组、静止式可控整流器、PWM 控制变换器 抑制电流脉动的措施:1)增加整流电路相数,或采用多重化技术。

2)设置电感量足够大的平波电抗器。

V-M 系统电流工作在断续时,有两个显著的特点:一是机械特性变软;二是理想空载转速高。

晶闸管整流器的失控时间Ts :整流电路输出电压脉动周期的一半。

不可逆PWM 变换器中,加在电机两端的端电压是_____________桥式可逆PWM 变换器的输出平均电压为(2D-1)Us (D 为占空比,D=ton/T )调速系统的稳态性能指标:调速范围D :电动机提供的最高转速max n 和最低转速min n 之比;min max /n n D =注意的是:这里的最高和最低转速是指电动机额定负载时的最高和最低转速。

运动控制系统的主要组成部分有哪些

运动控制系统的主要组成部分有哪些

运动控制系统的主要组成部分有哪些?按照伺服机构的能源供给方式来划分,运动控制系统可以分为电动控制系统、气动控制系统和液压控制系统三种。

其中,液压伺服机构和气动伺服机构适用于要求防爆且输出力矩较大,控制精度要求较低的场合。

近年来,随着大功率力矩电机的出现,电动伺服机构的应用范围得到了进一步的拓展。

按照被控制量的性质来划分,运动控制系统可以分为位置控制系统、速度控制系统、加速度控制系统、同步控制系统、力矩控制系统等类型。

位置控制是将负载从某一确定的空间位置按照一定的轨迹移动到另一空间的位置,例如数控机床、搬运机械手和工业机器人。

速度控制和加速度控制是使负载按照某一确定的速度曲线进行运动,例如电梯通过速度和加速度调节实现平稳升降和平层。

很多速度控制系统的控制目标也包括位置,例如电梯控制系统,因此,速度控制在很多情况下是与位置控制等相互配合来工作的。

力矩控制系统是通过转矩的反馈来使输出转矩保持恒定或按某一规律变化,应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

典型的运动控制系统如下图所示。

根据伺服机构和机械装置运行情况是否反馈至控制器,运动控制系统又可以分为开环运动控制、半闭环运动控制和全闭环运动控制。

开环运动控制的一个典型案例是步进电动机控制的工作台移动,如下图所示。

在开环运动控制系统中,执行机构(步进电动机)的运动目标指令和执行过程是确定的,但实际执行结果与指令之间是否存在偏差无法确定。

开环运动控制系统结构图半闭环运动控制的一个典型案例是伺服电动机控制的工作台移动,如下图所示。

在半闭环运动控制系统中,执行机构(伺服电动机)的在执行运动目标指令过程中,会将本身的速度信息和位置信息反馈给控制器,控制器在收到反馈信号后可以通过PID等算法消除执行机构实际运动结果与目标指令之间的偏差。

半闭环运动控制系统结构图在半闭环运动控制系统中,反馈信号来自执行机构(伺服电机),而不是实际的生产机械。

运动控制简介

运动控制简介

PLC和运动控制 PLC和运动控制
Q系列是三菱机公司推出的大型PLC,CPU类型有基本 系列是三菱机公司推出的大型PLC,CPU类型有基本 型CPU,高性能型CPU,过程控制CPU,运动控制CPU,冗 CPU,高性能型CPU,过程控制CPU,运动控制CPU,冗 余CPU等。可以满足各种复杂的控制需求。该系列产品中 CPU等。可以满足各种复杂的控制需求。该系列产品中 有两款专用的运动控制模块,Q172,Q173,称之为多CPU 有两款专用的运动控制模块,Q172,Q173,称之为多CPU 运动控制器,可实现8 32轴各种复杂的运动控制,包括直 运动控制器,可实现8-32轴各种复杂的运动控制,包括直 线插补,弧线插补,以种螺旋插补。
FX1S系列:是一种集成型小型单元式PLC。且具有完整的性能和通讯功 FX1S系列:是一种集成型小型单元式PLC。且具有完整的性能和通讯功 能等扩展性。如果考虑安装空间和成本是一种理想的选择。 FX1N系列:功能强大的普及型PLC。具有扩展输入输出,模拟量控制和 FX1N系列:功能强大的普及型PLC。具有扩展输入输出,模拟量控制和 通讯、链接功能等扩展性。是一款广泛应用于一般的顺序控制三菱PLC。 通讯、链接功能等扩展性。是一款广泛应用于一般的顺序控制三菱PLC。 FX2N系列:FX家族中最先进的系列。具有高速处理及可扩展大量满足单 FX2N系列:FX家族中最先进的系列。具有高速处理及可扩展大量满足单 个需要的特殊功能模块等特点,为工厂自动化应用提供最大的灵活性和控制 能力。 FX3U:第三代三菱PLC,可能称得上是小型至尊产品。基本性能大幅提升, FX3U:第三代三菱PLC,可能称得上是小型至尊产品。基本性能大幅提升, 晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能,并且增加 晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能,并且增加 了新的定位指令,从而使得定位控制功能更加强大,使用更为方便

简述运动控制系统的组成

简述运动控制系统的组成

简述运动控制系统的组成运动控制系统,这个名字听起来可能有点高大上,但其实它就像一台精密的机器,让我们的日常生活变得更加便捷。

想象一下,咱们的生活就像一场精彩的舞台剧,运动控制系统就是那个默默无闻的导演,指挥着所有的演员,确保每个动作都能完美地呈现出来。

运动控制系统的组成大致可以分为几部分,今天就来聊聊这些“幕后英雄”。

最重要的得是传感器。

传感器就像是这部舞台剧中的观察员,它们用自己的“眼睛”和“耳朵”捕捉周围的一切信息。

想想看,假如没有它们,演员们怎么能知道观众的反应呢?传感器有很多种,温度传感器、压力传感器、光电传感器等等,它们能够实时监测环境变化,确保整个系统能根据实际情况进行调整。

这就像一个人走路时,不停地调整自己的步伐,以便更好地避开路上的小石子。

哎呀,跌倒可就尴尬了,谁愿意让自己丢脸呢?接下来得说说控制器。

控制器就像是这场戏的指挥家,负责调配各个部分的合作。

想象一下,乐队演奏时,指挥家要指挥乐手们的节奏和音调,不然那简直是一团乱麻。

控制器接收到传感器的信息后,会进行分析,然后发出指令,让系统做出反应。

比如说,如果温度传感器感受到温度过高,控制器就会指挥风扇开启,给大家降降温。

就像夏天时,谁不想在空调下待着,舒服得很呢?然后,咱们还有执行器。

执行器就像是那些在舞台上认真表演的演员,它们负责实际执行控制器发来的指令。

执行器的种类也多得很,有电机、气缸等等。

比如说,想让机器臂动一动,执行器就会接到指令,开始转动,就像一个演员在舞台上挥舞手臂,生动又形象。

每个执行器都有自己的“个性”,有的快速、有的稳重,但无论怎样,它们都是为了把指令完美呈现出来。

还有一种重要的组件就是人机界面。

人机界面就像是演员和观众之间的桥梁,让咱们能更好地理解舞台上的每一个瞬间。

通过这套系统,操作人员可以直观地看到传感器反馈的信息,也能发出指令给控制器。

这个界面通常是图形化的,简单明了,让人一看就懂,真是个贴心的小帮手。

(完整word版)运动控制系统 复习知识点总结

(完整word版)运动控制系统 复习知识点总结

1 运动控制系统的任务是通过对电动机电压、电流、频率等输入电量的控制,来改变工作机械的转矩、速度、位移等机械量,使各种工作机械按人们期望的要求运行,以满足生产工艺及其他应用的需要。

(运动控制系统框图)2. 运动控制系统的控制对象为电动机,运动控制的目的是控制电动机的转速和转角,要控制转速和转角,唯一的途径就是控制电动机的电磁转矩,使转速变化率按人们期望的规律变化。

因此,转矩控制是运动控制的根本问题。

第1章可控直流电源-电动机系统内容提要相控整流器-电动机调速系统直流PWM变换器-电动机系统调速系统性能指标1相控整流器-电动机调速系统原理2.晶闸管可控整流器的特点(1)晶闸管可控整流器的功率放大倍数在104以上,其门极电流可以直接用电子控制。

(2)晶闸管的控制作用是毫秒级的,系统的动态性能得到了很大的改善。

晶闸管可控整流器的不足之处晶闸管是单向导电的,给电机的可逆运行带来困难。

晶闸管对过电压、过电流和过高的du/dt与di/dt都十分敏感,超过允许值时会损坏晶闸管。

在交流侧会产生较大的谐波电流,引起电网电压的畸变。

需要在电网中增设无功补偿装置和谐波滤波装置。

3.V-M系统机械特4.最大失控时间是两个相邻自然换相点之间的时间,它与交流电源频率和晶闸管整流器的类型有关。

5.(1)直流脉宽变换器根据PWM变换器主电路的形式可分为可逆和不可逆两大类(2)简单的不可逆PWM变换器-直流电动机系统(3)有制动电流通路的不可逆PWM-直流电动机系统(4)桥式可逆PWM变换器(5)双极式控制的桥式可逆PWM变换器的优点双极式控制方式的不足之处(6)直流PWM变换器-电动机系统的能量回馈问题”。

(7)直流PWM调速系统的机械特性6..生产机械要求电动机在额定负载情况下所需的最高转速和最低转速之比称为调速范围,用字母D来表示(D的表达式)当系统在某一转速下运行时,负载由理想空载增加到额定值时电动机转速的变化率,称为静差率s。

plc运动控制技术_概述及解释说明

plc运动控制技术_概述及解释说明

plc运动控制技术概述及解释说明1. 引言1.1 概述PLC运动控制技术是指利用可编程逻辑控制器(PLC)实现对机械装置运动过程的控制和管理的技术。

随着工业自动化技术的发展,PLC在各个领域中得到了广泛应用,特别是在机械加工、自动装配、流水线生产等领域中,起到了重要的作用。

运动控制技术作为PLC应用的一个重要方向,在实现高效、精确、稳定的机械运动过程中具有重要意义。

1.2 文章结构本文将从以下几个方面来全面介绍和解释PLC运动控制技术:首先,我们将介绍PLC基础知识,在这一部分中,读者将对PLC的基本构成、工作原理以及常见特点有一个全面了解。

接下来,我们会详细解释运动控制的基本概念和相关术语,让读者对其有一个清晰的认识。

然后,我们会介绍在运动控制中如何应用PLC,并详细说明其具体功能和优势所在。

随后,我们会对PLC运动控制系统架构进行阐述,并介绍其中的信号处理过程和常见的算法。

最后,我们会对PLC 运动控制技术的优势以及在不同场景下的应用进行分析和讨论。

文章将通过以上内容来彻底概述和解释PLC运动控制技术。

1.3 目的本文主要旨在全面介绍PLC运动控制技术,解释其相关概念和应用,并分析其优势和适用场景。

希望读者通过本文能够了解到PLC运动控制技术在工业领域中的重要性,并能为实际应用中的决策提供参考。

同时,我们也希望通过本文能够引起更多人对于PLC运动控制技术发展方向的思考,并展望未来可能的发展趋势。

2. PLC运动控制技术解释:2.1 PLC基础知识介绍:PLC,即可编程逻辑控制器(Programmable Logic Controller),是一种专门用于工业自动化的计算机控制系统。

它采用可编程的存储式程序控制器,能够根据事先编写好的程序和指令集来实现对各类设备和生产过程进行监测、控制和调节。

PLC通常由输入模块、中央处理器(CPU)、输出模块以及通信模块组成。

2.2 运动控制概念:运动控制是指通过对运动设备(如电机)的位置、速度或加速度等参数进行精确控制,以实现特定的运动要求。

运动控制器 运动轨迹控制与路径规划方法解析

运动控制器 运动轨迹控制与路径规划方法解析

运动控制器运动轨迹控制与路径规划方法解析运动控制器:运动轨迹控制与路径规划方法解析运动控制器在现代工业领域中起着至关重要的作用。

它被广泛应用于机器人、自动化生产线以及机械系统等领域,用于实现精确的运动控制和路径规划。

本文将深入解析运动控制器的原理和常用的运动轨迹控制与路径规划方法。

一、运动控制器的原理运动控制器是一种用于控制和管理运动系统的电子设备。

它通常包含一系列传感器、执行器和控制算法,用于监测和控制运动系统的位置、速度、加速度等参数。

其基本原理是通过传感器采集系统的状态信息,运用控制算法计算控制指令,并将指令传递给执行器实现对运动系统的控制。

二、运动轨迹控制方法1. 基于PID控制的运动轨迹控制方法PID控制是一种经典的闭环控制方法,它通过比较期望位置与实际位置的误差,计算出合适的控制输出。

在运动轨迹控制中,PID控制常用于单个轴或简单的轨迹控制。

具体流程为:首先,通过传感器获取当前位置信息;然后,计算期望位置与实际位置的误差;最后,根据误差值计算PID控制输出,控制执行器实现运动控制。

2. 基于轨迹生成的运动轨迹控制方法在复杂的运动系统中,通过一系列的位置点轨迹来描述运动路径更为合适。

这种方法需要根据运动路径的特点生成一个完整的轨迹,然后运动控制器通过控制执行器按照该轨迹进行运动。

常用的方法有样条曲线插值和直线段插值等。

三、路径规划方法路径规划是指在给定的环境中,根据机器人或运动系统的起点和终点,计算出一条最优路径的过程。

在复杂的工业环境中,路径规划需要考虑到障碍物、路径长度等因素。

以下是常见的路径规划方法:1. A*算法A*算法是一种经典的启发式搜索算法,常用于路径规划。

它通过评估每个点到终点的估计代价来搜索最优路径。

A*算法是一种兼顾了追求最短路径和搜索效率的算法,因此在很多实际应用中得到了广泛应用。

2. RRT算法基于快速探索树(RRT)的路径规划算法利用树结构快速生成路径。

通过一系列的随机抽样和添加节点,RRT算法能够生成大量的路径样本,并在不断优化的过程中找到最优路径。

人体运动系统的结构和功能

人体运动系统的结构和功能

人体运动系统的结构和功能人体运动系统是由骨骼肌、骨骼系统和神经系统组成的复杂系统,它们协同作用来实现人体运动和姿势调整。

本文将详细介绍人体运动系统的结构和功能。

一、骨骼系统骨骼系统由骨骼、关节和韧带组成,是人体的支撑架构和运动系统的基础。

人体骨骼系统一般包括206块骨头,主要承担以下几个功能:1.支持和保护:骨骼系统为人体提供支撑,让身体保持稳定的立体姿势。

骨骼系统也起到保护内脏和重要器官的作用,如头骨保护脑部、胸腔保护心脏和肺部。

2.运动和姿势调整:骨骼系统通过关节的连接,使得肌肉能够拉伸和收缩,从而实现人体的运动。

骨骼系统也能够在运动中调整人体的姿势,保持平衡。

3.骨髓生成:骨骼系统在骨髓内产生红细胞、白细胞和血小板,参与了人体的造血过程。

二、骨骼肌骨骼肌是人体中最多的肌肉类型,它们负责维持姿势、运动和保护关节。

骨骼肌是由肌纤维构成的,肌纤维由肌原纤维和肌肉纤维组成。

骨骼肌的功能主要包括:1.运动功能:骨骼肌与骨骼系统配合,能够进行各种复杂和精细的运动。

肌肉的收缩和放松使得身体能够行走、跳跃、抓握物品等。

2.姿势维持:骨骼肌在不同的重力和平衡状态下,能够调整身体的姿势,保持平衡。

这种功能在站立、行走和运动中起到了重要作用。

3.身体保护:骨骼肌能够保护身体各个部位,比如在发生外界冲击时,肌肉可以迅速收缩形成保护性反应。

三、神经系统神经系统是控制和协调人体运动的中枢系统,其主要由大脑、脊髓和周围神经组成。

神经系统的功能主要包括:1.感觉功能:神经系统接受来自外界的各种感觉信息,如视觉、听觉、触觉等,通过感觉神经传递到大脑中进行信息加工和分析。

2.运动控制:神经系统通过运动神经控制肌肉的收缩和放松,实现人体的各种运动。

这种控制是高度复杂和精细的,能够使肌肉做出协调的运动。

3.协调功能:神经系统可以协调不同部位的肌肉,使得身体运动更加灵活和高效。

神经系统也能够通过反射机制实现对外界刺激的迅速反应。

人体运动系统通过骨骼系统的支撑、骨骼肌的运动和神经系统的控制,实现了人体的各种运动和姿势调整。

运动控制概述

运动控制概述

运动控制(MC)是自动化的一个分支,运动控制起源于早期的伺服控制。

简单地说,运动控制就是对机械运动部件的位置、速度等进行实时的控制管理,使其按照预期的运动轨迹和规定的运动参数进行运动。

早期的运动控制技术主要是伴随着数控技术、机器人技术和工厂自动化技术的发展而发展的。

它使用通称为伺服机构的一些设备如液压泵,线性执行机或者是电机来控制机器的位置和或速度。

运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂,因为后者运动形式更简单,通常被称为通用运动控制(GMC)。

现在运动控制被广泛应用在包装、印刷、纺织和装配工业中。

按照所完成的制造任务的不同,机器运动控制分为:点位控制和连续路径控制①点位控制:是在容许加速度和速度的条件下,尽可能快的由原坐标位置运动到目的坐标位置,而对于两点之间的轨迹没有精度要求的。

点位控制的功能是将工具或零件由源点运动到规定的目标点,以便在该点加工作业。

因为从源点到目标点的运动过程中不进行加工作业,所以对运动路径没有要求。

但是为了提高效率,点位运动控制系统应在容许的加速度条件下,尽可能以最大速度完成这种运动过程。

②连续路径控制:包括直线运动控制和曲线运动控制。

对于轨迹上的每一点坐标都具有一定的精度要求,不仅要求路径连续,而且要求速度连续。

为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴上的位置和速度,使得它们同步协调到达目标点。

对于这类控制,机床必须同时控制两个或者两个以上的轴。

连续路径控制系统不仅控制目标点,而且控制工具到达这些目标点的整个路径,以保证在整个加工过程中,工具始终接触工件并制造出希望的形状。

控制系统按照控制原理的不同可以分为开环和闭环两种控制系统①开环控制系统:系统输出只受输入的控制,控制精度和抑制干扰的特性都比较差。

开环控制系统中,基于按时序进行逻辑控制的称为顺序控制系统;由顺序控制装置、检测元件、执行机构和被控工业对象所组成。

主要应用于机械、化工、物料装卸运输等过程的控制以及机械手和生产自动线。

运动控制系统绪论

运动控制系统绪论
运动控制系统 Motion Control System
绪论
本节内容提要
运动控制系统及其组成 运动控制系统分类 运动控制系统的历史与发展
1.1 运动控制系统及其组成
图1-1
现代运动控制技术
电机学、电力电 子技术、微电子技 术、计算机控制技 术、控制理论、信 号检测与处理技术 等多门学科相互交 叉的综合性学科 。
要求低
较多
较少

复杂
本课程特点
综合性强,多个学科交叉(自动控制、电 子技术、计算机技术等)。
工程化--理论与实践相结合。 相关课程:自动控制理论、电机与拖动基
础、电力电子变流技术、模拟与数字电路、 计算机控制技术、微机原理等。 重视能力培养,学会如何将学到的知识具 体应用到实际的工程设计中。
采用简单的单管控制时,称作直流 斩波器,后来逐渐发展成采用各种脉冲 宽度调制开关的电路,脉宽调制变换器 (PWM-Pulse Width Modulation)。
4. 斩波电路三种控制方式 根据对输出电压平均值进行调制的方式不同
而划分,有三种控制方式:
T 不变,变 ton —脉冲宽度调制(PWM); ton不变,变 T —脉冲频率调制(PFM); ton和 T 都可调,改变占空比—混合型。
直流斩波器或脉宽调制变换器——用恒定 直流电源或不控整流电源供电,利用电力 电子开关器件斩波或进行脉宽调制,以产 生可变的平均电压。
1.1.1 旋转变流机组
图1-1旋转变流机组供电的直流调速系统(G-M系统)
• G-M系统工作原理
由原动机(柴油机、交流异步或同步 电动机)拖动直流发电机 G 实现变流, 由 G 给需要调速的直流电动机 M 供电, 调节G 的励磁电流 if 即可改变其输出电 压 U,从而调节电动机的转速 n 。

运动控制系统的结构及其特点

运动控制系统的结构及其特点

运动控制系统的结构及其特点1.引言1.1 概述概述是文章的开头部分,用于介绍运动控制系统的基本概念和背景信息。

在运动控制系统中,传感器和执行器通过控制器和算法来实现对运动过程的监测和控制。

本文将详细介绍运动控制系统的结构和特点。

首先,我们将介绍运动控制系统的基本结构。

该系统由传感器、执行器、控制器和算法组成。

传感器负责采集运动系统的状态信息,例如位置、速度、加速度等。

执行器根据控制信号将运动系统带到期望的位置、速度或加速度。

控制器负责接收传感器采集到的数据,经过算法处理后产生控制信号,控制执行器的动作实现运动目标。

其次,我们将探讨运动控制系统的特点。

实时性是运动控制系统的重要要求之一。

在许多应用场景中,运动控制系统需要快速响应传感器数据,并产生相应的控制信号,以实现精确控制。

此外,运动控制系统还需要具备精确性。

精确性要求系统能够准确控制运动过程中的位置、速度和加速度等参数,以满足特定的运动需求。

通过对运动控制系统的结构和特点的介绍,我们可以更好地理解和应用这一技术。

在接下来的章节中,我们将详细讨论运动控制系统的各个组成部分,并深入探讨其工作原理和应用场景。

通过深入研究运动控制系统,我们可以更好地应用这一技术,推动工业自动化和智能化的发展。

1.2 文章结构文章结构本文主要介绍了运动控制系统的结构及其特点。

文章分为引言、正文和结论三个部分。

引言部分概述了运动控制系统的基本概念,并对文章的结构和目的进行了说明。

正文部分分为两个小节,分别介绍了运动控制系统的结构和特点。

2.1 运动控制系统的结构部分详细介绍了运动控制系统的组成部分。

其中包括传感器和执行器以及控制器和算法两个方面。

传感器和执行器是实现运动控制系统的关键部分,传感器用于感知物体或系统的状态变化,而执行器则用于实现对物体或系统的控制。

控制器和算法负责对传感器获取的数据进行处理和分析,并产生相应的控制信号,控制物体或系统的运动。

2.2 运动控制系统的特点部分主要介绍了运动控制系统具有的特点。

运动控制系统基本架构及控制轨迹要点简述

运动控制系统基本架构及控制轨迹要点简述

运动控制系统基本架构及控制轨迹要点简述运动控制起源于早期的伺服控制。

简单地说,运动控制就是对机械运动部件的位置、速度等进行实时的控制管理,使其按照预期的运动轨迹和规定的运动参数进行运动。

早期的运动控制技术主要是伴随着数控技术、机器人技术和工厂自动化技术的发展而发展的。

早期的运动控制器实际上是可以独立运行的专用的控制器,往往无需另外的处理器和操作系统支持,可以独立完成运动控制功能、工艺技术要求的其他功能和人机交互功能。

这类控制器可以成为独立运行的运动控制器。

这类控制器主要针对专门的数控机械和其他自动化设备而设计,往往已根据应用行业的工艺要求设计了相关的功能,用户只需要按照其协议要求编写应用加工代码文件,利用RS232或者DNC方式传输到控制器,控制器即可完成相关的动作。

这类控制器往往不能离开其特定的工艺要求而跨行业应用,控制器的开放性仅仅依赖于控制器的加工代码协议,用户不能根据应用要求而重组自己的运动控制系统。

运动控制的定义运动控制(MC)是自动化的一个分支,它使用通称为伺服机构的一些设备如液压泵,线性执行机或者是电机来控制机器的位置和/或速度。

运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂,因为后者运动形式更简单,通常被称为通用运动控制(GMC)。

运动控制被广泛应用在包装、印刷、纺织和装配工业中。

运动控制系统的基本架构组成一个运动控制器用以生成轨迹点(期望输出)和闭合位置反馈环。

许多控制器也可以在内部闭合一个速度环。

一个驱动或放大器用以将来自运动控制器的控制信号(通常是速度或扭矩信号)转换为更高功率的电流或电压信号。

更为先进的智能化驱动可以自身闭合位置环和速度环,以获得更精确的控制。

一个执行器如液压泵、气缸、线性执行机或电机用以输出运动。

一个反馈传感器如光电编码器,旋转变压器或霍尔效应设备等用以反馈执行器的位置到位置控制器,以实现和位置控制环的闭合。

众多机械部件用以将执行器的运动形式转换为期望的运动形式,它包括齿轮箱、轴、滚珠丝杠、齿形带、联轴器以及线性和旋转轴承。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

运动控制系统基本架构及控制轨迹要点简述
运动控制起源于早期的伺服控制。

简单地说,运动控制就是对机械运动部件的位置、速度等进行实时的控制管理,使其按照预期的运动轨迹和规定的运动参数进行运动。

早期的运动控制技术主要是伴随着数控技术、机器人技术和工厂自动化技术的发展而发展的。

早期的运动控制器实际上是可以独立运行的专用的控制器,往往无需另外的处理器和操作系统支持,可以独立完成运动控制功能、工艺技术要求的其他功能和人机交互功能。

这类控制器可以成为独立运行的运动控制器。

这类控制器主要针对专门的数控机械和其他自动化设备而设计,往往已根据应用行业的工艺要求设计了相关的功能,用户只需要按照其协议要求编写应用加工代码文件,利用RS232或者DNC方式传输到控制器,控制器即可完成相关的动作。

这类控制器往往不能离开其特定的工艺要求而跨行业应用,控制器的开放性仅仅依赖于控制器的加工代码协议,用户不能根据应用要求而重组自己的运动控制系统。

运动控制的定义
运动控制(MC)是自动化的一个分支,它使用通称为伺服机构的一些设备如液压泵,线性执行机或者是电机来控制机器的位置和/或速度。

运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂,因为后者运动形式更简单,通常被称为通用运动控制(GMC)。

运动控制被广泛应用在包装、印刷、纺织和装配工业中。

运动控制系统的基本架构组成
一个运动控制器用以生成轨迹点(期望输出)和闭合位置反馈环。

许多控制器也可以在内部闭合一个速度环。

一个驱动或放大器用以将来自运动控制器的控制信号(通常是速度或扭矩信号)转换为更高功率的电流或电压信号。

更为先进的智能化驱动可以自身闭合位置环和速度环,以获得更精确的控制。

一个执行器如液压泵、气缸、线性执行机或电机用以输出运动。

相关文档
最新文档
