浅析在线微量氧分析仪的应用
微量氧分析仪应用
微量氧分析仪微量氧分析仪主要用于工业在线、实验室以及瓶装高纯N₂（氮气）、Ar（氩）、He（氦）、Ne（氖）和混合气体中的微量氧、痕量氧的快速检测，尤其适用于空分装置和各气体分装厂高纯气体中微量、痕量氧的检测;同时也适用于石油化工、冶金等行业的高纯工艺性气体、保护性气体中微量氧的快速检测。
特别是对于含氧量< 1 PPMv的钢瓶气样，检测准确、快速、简便，具有最大优势。
微量氧分析仪分为两种分析原理：分别为燃料电池法微量氧分析仪和氧化锆微量氧分析仪。
RL-100L系列氧气分析仪采用电化学或者氧化锆对生产过程中氧气进行精度的测量分析。
微处理器对传感器的信号进行放大处理并清晰显示以及进行 4-20mA或其他方式传送到其他控制系统中。
保证了生产过程对氧气的控制。
对于特殊应用环境，我们用户可以根据需要定制合适的方案。
微量氧分析仪校准：使用氮气进行校零，用标准气体进行量程校准。
RL-S100L型微量氧分析仪技术参数：测量原理：进口电化学燃料电池式；测量范围：0.00～10/100/1000PPm；精度：≤±3％FS（0.00～10PPm）;≤±2％FS (10～100PPm) ；≤±1％FS (100PPm～1000PPm) ；重复性：≤±1％稳定性：零点漂移≤±1％FS/7d量程漂移：≤±1％FS/7d样气流量：400±50ml/ min；响应时间：T90≤15秒；模拟输出：4～20mA标准信号输出，负载电阻小于500欧（0～10V 可选）数字输出：标准的RS485/RS232通讯口，可与计算机实现双向通讯;触点输出：双继电器输出220VAC，10A或24VDC，2A；样气压力：0.05 MPa≤入口压力≤0.20MPa；工作环境：温度：－15℃～＋45℃；湿度：≤90%RH；工作电源：220V～240VAC，50/60Hz；外形尺寸：145mm（宽）× 145mm（高）× 265mm（深）；安装尺寸：135mm（宽）×135mm（高）；重复性：≤±1％；稳定性：零点漂移≤±1％FS/7d；量程漂移≤±1％FS/7d；样气流量：400±50ml/ min；响应时间：T90≤15秒；样气压力：0.05 MPa≤入口压力≤0.25MPa；工作环境：温度：－15℃～＋45℃；湿度：≤90%RH；工作电源：12VDC；外形尺寸：300mm（宽）× 120mm（高）× 270mm（深）；充电电源：(220±22)VAC，(50±5)Hz，充电器自带充电保护功能；使用寿命:>6年（规范操作正常使用条件下）；气路接口：Φ6软管（可根据客户订制）；仪器特点：点阵式320*240彩色LCD屏，显示直观，操作简单方便；选用进口燃料电池式电化学传感器，具有寿命长、精度高、响应快等特点，可根据现场所测背景气选择不同的传感器；定时自动存储功能，可随时查看存储数据；配有大功率电池，一次充电保证仪器连续工作30小时以上；应用领域：空分制氮、化工流程、磁性材料等高温烧结炉保护气体、电子行业保护性气体以及玻璃、槽车、充氮食品包装袋或气罐，建材行业及各种混合气体中微量氧的便携快速检测分析。
GMS在线分析仪表的特点及在化工生产中的应用
在化工行业飞速发展的今天，大量先进科学技术被应用到生产中，增加了化工生产装置尾气成分的复杂性，而这些气体成分应得到合理控制，否则可能会引起爆炸，而若能应用在线分析仪表来进行成分监控，可保证安全生产流程顺利进行[1]。
在线分析仪表又称过程分析仪表，即直接应用于工业生产流程或其它源流体现场，进行被测介质组成或物理参数自动检测的设备，在化工生产中进行工艺介质的实时监测，有效控制（DCS）完成调节，对满足工艺指标要求有重要意义。
1 在线分析仪表的特点在线分析仪表的构成包括公用系统、工艺管线、分析仪表、预处理系统和控制系统等，GMS 在线分析仪表的特点即灵敏度高，可长期稳定运行，可靠性强，响应速度快，抗干扰能力强，精准度高，便于维护。
一般由程序控制器或专用小型计算机控制即可，或由技术操作者经遥控指令给予自动校准。
2 在线分析仪表在化工生产中的应用2.1 在线分析仪表的标准化应用在线分析仪表经简单的显示设备，则可对化工生产工艺中产生的各项气体成分进行自动判断与检测，使工艺简单化，提高了企业生产效率，可获得更多经济效益。
2.2 在线分析仪表在乙烯装置中的应用乙烯生产属于化工企业生产中非常重要的一环，乙烯生产时若要达到低污染与低消耗目标，则可应用在线分析仪表来实现[2]。
将在线分析仪表应用于乙烯生产中，可实现乙烯生产流程的优化，也使乙烯生产工艺更环保。
在线分析仪表主要是将裂解原料丙烯与乙烯转化率、气体燃烧程度、反应程度与反应速率等作为检测对象，再快速的将甲/丙比或丙/乙比质量比值进行计算，故而相关人员在裂解气分析前，需对其作合理处理，得到样气气体，从而完成色谱分析。
2.3 在线氧气分析仪表在化工生产中的应用氧气分析仪表属于化工生产企业生产中应用较广的一种在线分析仪表，主要是依靠在线分析仪表实现化工过程成分检测，应结合不同成分特征合理选择，并结合氧气的顺磁性原理，通过OXYMAT6型氧分析仪表来达到准确测量氧气浓度的目的，其中的原理即氧气内氧分子（因顺磁性）会朝强磁场方向移动，若处于同一磁场，发生2种不同氧化后，受氧气浓度差异影响，则出现一定压力差。
微量氧分析仪使用指南及注意事项
微量氧分析仪使用指南及注意事项微量氧分析仪属于气体分析仪器，紧要用于测量气体样品中的氧气浓度。
本文档将针对微量氧分析仪的使用方法和注意事项进行认真介绍。
一、准备工作在使用微量氧分析仪之前，请先做好以下准备工作：1.确认气样的构成和浓度，依照需求调整气路连接和阀门设置；2.查看氧分析仪是否处于开启状态，若未开启，请先打开主电源开关；3.检查氧气浓度探测器是否处于正常温度下（一般为常温）。
二、操作流程使用微量氧分析仪的流程一般包括样品引入、预处理、分析和结果输出。
2.1 样品引入将样品接入气路系统，调整阀门开关，并通过外部压缩气源或吸气泵将样品吸入气体分析仪内进行预处理。
注意事项：1.样品应尽量避开混入油雾等污染物，以避开对样品分析结果产生影响；2.对于高浓度氧气样品，应尽可能降低其浓度后再进行分析，以避开氧气的燃烧不安全；3.气路系统中的管路和容器应经过定期检查和维护，确保其正常功能和清洁度。
2.2 预处理样品进入分析仪后需要进行确定的预处理，以确保分析结果的精准度。
注意事项：1.样品在进入分析仪之前需要通过吸附剂或过滤器进行预处理，去除其中的水分、微量污染物等杂质；2.在进行预处理时需注意气路系统的密封性，确保样品不会泄漏或逸出；3.气体分析仪预处理装置的维护和更换应依照设备说明书的操作方法进行。
2.3 分析样品预处理完毕后，进入分析阶段。
注意事项：1.确认样品氧气浓度的范围，调整氧气分析仪参数，确保其适应样品的浓度要求；2.利用前置操作器和微电脑掌控器等装置对样品进行处理，并保证其负载量和精度；3.在分析中应注意氧气浓度探测器的使用方法，调整探测器的灵敏度和测量范围。
2.4 结果输出分析完成后，可通过结果显示器或打印机等装置，对分析结果进行输出。
注意事项：1.检查分析结果的精准性和合理性，对于不一致或有疑问的结果需重新进行分析；2.氧气分析仪容器和管路等配件需进行清洗和维护，以确保其持续性能和牢靠性。
3000TA微量氧分析仪在空分装置中的应用与分析
Ａ ｈ ａ ｉ ，ｉ ｎ ｎＺ ｏ ｇ ｕ ｎ ａ ｕ ｏ ｐ ａｒ ｄ ｖｓ ｎ ｉ ｓａｌ ｎ ，ｐ ｏ ｌｍｓｏ ０ ０ＴＡ ｒ ｎ ｅ ｏ ｙ ｅ ｎａｙ ｅ ｔｔｅｓ ｍｅｔ ｍｅ ｎ Ｈｅ ａ ｈ ｎ ｙ ａ ｄ ｈ ａＧｒｕ ｉ ｉｉｏ ｎ ｔ ｍｅ ｔ ｒ ｂ ｅ ｆ３ ０ ｌ ｔａ ｃ ｘｇｎａ ｌ ｚｒ
２１ 年 ３ ０１ ９卷第 ｌ ６期
广 州化 工
・ ９・ ９
３０ Ｔ ０ ０ Ａ微 量 氧分 析 仪 在 空分 装 置 中的应 用与 分 析
王聚 刚 ，秦 哲 ，张文萍。
（ 南省 中原 大化 集 团仪 表公 司 ，河南 濮 阳 ４ ７０ ） 河 ５ ０４
摘 要 ： 介绍了 ３０Ｔ ００ Ａ微量氧分析仪的典型应用、 主要特点和工作原理， 并详细列举了其在 日 常应用中系统维护的四个方面
出范 围（ ０—１ ｇｋ 到 Ｏ一 ５ ， ０ｍ ／ ｇ ２ ％） 能最好地 与用户 的过程设 备
匹配 ； 用传统的 ２．％作空气 标定 ； 于给定 的测 量 ， ０９ 对 自动量 程
使分析仪 自动地 选择 预置 的量程 ， 手动 切换 允许 固定在 一个 希
— —
Ａｐ ｉ ａ ｉ ｎ ａ ｄ Ａｎ ｌ ｓｓ ｐｌｃ ｔｏ ｎ ａ ｙ ｉ Ｗ ＮＧＪ ｇ ｎ ｍ ｈ Ｚ Ａ ｅ ｐｎ Ａ ｕ— ａ ｇ ，Ｑ Ｚ ｅ ， Ｈ ＮＧ Ｗ ｎ— ｉ ｇ （ ｅａ ｈｎｙａ ａｕ ｒｕ ｎｔ ｍ ｎ ｏ ｐｎ ，Ｈ ｎｎＰ ｙｎ ５０４， ｈ ａ Ｈ ｎｎＺ ｏｇｕｎＤ ｈａＧ ｏｐＩｓｕ ｅｔ ｍ ａｙ ｅａ ｕａｇ４７０ Ｃ ｉ ） ｒ Ｃ ｎ
体 的保 护监 测 ； 空气分离和液化 ； 化学反 应监测 ； 导体生产 ； 半 石 化过程控制 ； 质量保证 ； 体分析检验… 。 气
微量氧分析仪
不超过1µm的微粒， 不超过100µg/Nm3
压力
20~50psig max 150 psig
气雾、腐蚀性气体
无
水分
不超过2℃饱和
电器特征
认证
ISO9001、CE认证
显示
大屏幕LCD显示，实时显示样气压力和温度
控制键
带有四个防水按键，可方便地选择量程、校准、报警和系统设置功能
智能性
量程自动切换功能

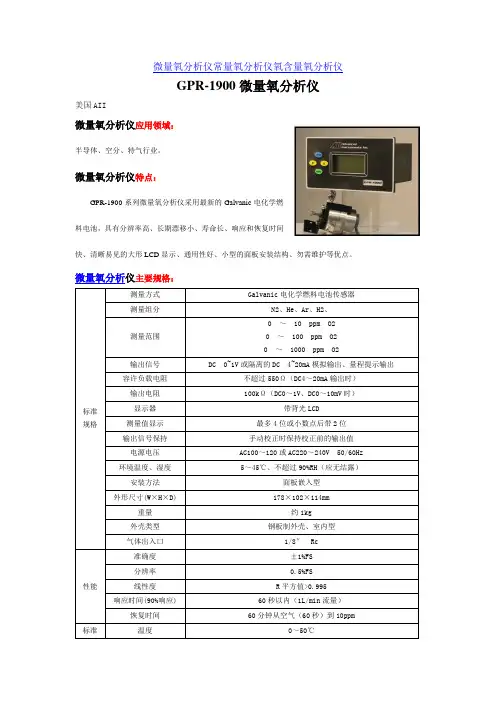

微量氧分析仪常量氧分析仪氧含量氧分析仪
GPR-1900微量氧分析仪
美国AII
微量氧分析仪 应用领域：
半导体、空分、特气行业。
微量氧分析仪特点：
GPR-1900系列微量氧分析仪采用最新的Galvanic电化学燃料电池，具有分辨率高、长期漂移小、寿命长、响应和恢复时间快、清晰易见的大形LCD显示、通用性好、小型的面板安装结构、勿需维护等优点。
温漂抑制
无
报警
两路继电器报警输出，电源失败报警输出，传感器失败报警输出
样气系统
压力调节阀，流量控制阀和流量计，快速吹扫旁路系统。进气口采用1/8"Rc接头，出气口采用1/4”卡套接头
选件
面板安装，壁挂安装，19”支架安装。
测量含CO2等的酸性气体
其它量程：0 ~1ppm O2。
178×102×114mm
重量
约1kg
外壳类型
钢板制外壳、室内型
气体出入口
1/8″ Rc
性能
准确度
±1%FS
分辨率
0.5%FS
线性度
R平方值>0.995
响应时间(90%响应)
60秒以内（1L/min流量）
恢复时间
60分钟从空气（60秒）到10ppm
微量氧分析仪分类特点及原理介绍
微量氧分析仪分类特点及原理介绍微量氧分析仪主要用于测定氧气含量，是一种非常重要的分析仪器。
经过多年的发展，微量氧分析仪已经形成了多种分类，每种分类都具有一些自身的特点。
本文将对微量氧分析仪的分类和原理进行介绍。
一、微量氧分析仪分类1.电化学型电化学型微量氧分析仪采用电化学传感器测定氧气，将电化学传感器放置在样品环境中，当氧气分子到达传感器表面时，这些分子会与电化学传感器的电极反应，产生电流。
通过检测电流强度可以确定氧气的含量。
电化学型微量氧分析仪使用方便、响应速度快、准确度高，是最常用的微量氧分析仪之一。
但是该型号微量氧分析仪价格较高，需要定期校准，无法分析高温和富氧气体等样品。
2.荧光型荧光型微量氧分析仪利用氧气对感光物质的荧光强度的影响来测定氧气的含量。
荧光型微量氧分析仪可以分析各种气体，是最常用的非电化学传感器微量氧分析仪之一。
该型号微量氧分析仪价格适中，操作简单，可靠性高，但是使用寿命较短，无法分析灰色气体和高浓度氧气。
3.红外型红外型微量氧分析仪利用氧气对特定波长红外线的吸收能力，通过测量吸收光的强度来分析氧气的含量。
该型号微量氧分析仪可分析多种气体，但是灵敏度较低，需要较高的样品流速以确保准确性。
4.恒温型恒温型微量氧分析仪利用恒定温度下氧气的扩散速率与氧气含量成线性关系的原理，通过测量氧气分子在样品管中扩散的时间来分析氧气的含量。
该型号微量氧分析仪具有灵敏度高、稳定性好和准确度高等特点，但是对样品温度要求苛刻，需要定期校准以确保准确性。
二、微量氧分析仪原理微量氧分析仪的原理是根据氧气分子与特定物质的相互作用产生的信号来确定氧气含量。
这些信号可以是电化学反应、荧光强度、红外吸收或氧气扩散时间等。
一般情况下，微量氧分析仪会设置一个样品室和一个控制仪器。
样品室用来将样品气体与探头接触，探头通常是一根指向样品室的电极，用来感应与样品气体反应后产生的电流或荧光。
控制仪器则用来记录和分析这些信号，并计算出氧气的含量。
几种氧分析仪原理及应用
1、电化学氧分析仪：相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。
利用这些反应，可以分辨气体成份、检测气体浓度。
电化学气体传感器分很多子类：（1）原电池型气体传感器（也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器），他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。
以氧气传感器为例，氧在阴极被还原，电子通过电流表流到阳极，在那里铅金属被氧化。
电流的大小与氧气的浓度直接相关。
这种传感器可以有效地检测氧气、二氧化硫、氯气等。
（2）恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。
这种传感器已经成功地用于：一氧化碳、硫化氢、氢气、氨气、肼、等气体的检测之中，是目前有毒有害气体检测的主流传感器。
（3）浓差电池型气体传感器，具有电化学活性的气体在电化学电池的两侧，会自发形成浓差电动势，电动势的大小与气体的浓度有关，这种传感器的成功实例就是汽车用氧气传感器、固体电解质型二氧化碳传感器。
（4）极限电流型气体传感器，有一种测量氧气浓度的传感器利用电化池中的极限电流与载流子浓度相关的原理制备氧（气）浓度传感器，用于汽车的氧气检测，和钢水中氧浓度检测。
目前这种传感器的主要供应商遍布全世界，主要在德国、日本、美国，最近新加入几个欧洲供应商：英国、瑞士等。
2、顺磁式氧分析仪：顺磁式氧分析仪：根据氧气的体积磁化率比一般气体高得多，在磁场中具有极高的顺磁特性的原理制成的一种测量气体中含氧量的分析仪器。
顺磁式氧分析仪，也可叫做磁效应式氧分析仪、或磁式氧分析仪，我们通常通称为磁氧分析仪。
它一般分为热磁对流式、压力机械式和磁压力式氧分析仪三种。
物质的磁特性：任何物质在外界磁场的作用下都会被磁化，呈现出一定的磁特性。
物质在外加磁场中被磁化，其本身就会产生一个附加磁场，附加磁场与外磁场方向相同时，该物质就被外磁场吸引；附加磁场与外磁场方向相反时，则被外磁场排斥。
浅析在线分析仪表的特点及应用
量 光束 在经 过 测量 气室 时 被样 品气 吸 收而 产 生衰减 后 到 达检 测器 。检测 器 是 由敏 感 的流 量变 送 器连 通 的光 室 构成 ，测 量 相对 的红外 吸 收能 量 。 技 术特 点 ：Ｎ Ｉ 技术 在 光 源 和检 测 器 方 面 的要 ＤＲ
仪 。在 使 用期 间其 准 确性 和稳 定性 较 好 ，维 护量 小 。 本 文 介绍 了这 三 种分 析仪 表 的工 作 原理 、 器 的性 能 仪 特 点 、出现 的 问题 。
关键 通 红 外光 源 传 感器
检 测器
哑 铃 燃 料 电池
Ｋｅ ｒ ｓ ｎ ｒ ｒ ｄ ｓ ｕ ｃ Ｓｅ ｓ ｒ ｙｗｏ ｄ ：Ｉｆ ｅ ｏ ｒ ｅ ａ ｎ ｏ Ｄｅ ｅ ｔｒ Ｄｕ ｂ ｅｌ ｕ ｌ ｅｌ ｔｃｏ ｓ ｍ ｂｌ Ｆ ｅ ｃ ｌ
随着 工业 的 飞速 发展 ， 高纯 气 体 在 品种及 纯度 方 面 的需求 日益 提 高 ，为提 高气 体 产 品质量 ，必 须严 格
测 量 ４个测 点 ，通过 切 断 阀互相 切 换测 量 不 同 的测 量
点 。一 般分 析 仪 只有一 个模 块 ，该 分 析仪 安装 有 两个
把好质量关 ，选择合适 的仪器 。使用气体成分分析仪 模 块 。
器 ，在 选 型及 应 用方 面有 一定 的特殊性 。河南 安 阳钢
铁 公 司制 氧 厂在 ２ ０ ０ ４年ห้องสมุดไป่ตู้新 上 ２ ０ ０ ３ ０ ｍ ／ 氧机 时 ，在 ｈ制
１１ 红外 分 析单 元 ． 光 学测 量池 包 含红 外 光源 ，样 气 池 和检测 器 。测
线 分 析仪 配套 选 用 了 Ｓ Ｒ Ｏ Ｘ Ｘ ｎ ａ １０分析 仪 ， Ｅ Ｖ ＭＥ ｅｔ ０ ｒ４
几种微量氧分析仪在空分设备中的应用
Ｊａ ｇ Ｃｈ ｎ ｔｏ ｉｎ ｕ —ａ
（ ＢＯＣ Ｇａｅ ｏ． Ｌ ｄ． Ｎａ ｊｎ ｎ ｚ ｅｒｃ ｅ ｃ ｌ Ｇｒ ｕ ｓｓ Ｃ ， ｔ ， ｎ ｉｇ Ｙａ ｇ ｉＰ ｔｏｈ ｍｉ ｏ ｐ， ａ ｎ ｉｎ ｎ ｕ ｔｉ ｌＤｉｔｉｔ ｊａ ｇ Ｉ ｄ ｓｒａ ｓｒｃ ，
Ｔ Ｅ ＮＥ ３ ６ ＥＬ ＤＹ ５ ＷＡ 型 微 量 氧 分 析 仪 属 于 燃 料 电池 型 ，在 阴极 氧分 子被银 催化 转化 成氢 氧根离 子 ，在 阳极 铅原 子被 氧化 ，产生 的 电流 与样气 中氧 含量成 比例 。化 学反应 式如 下 ：
Ｏ ＋２ ０＋４ 一 ２ Ｈ２ ｅ ４ ＯＨ
・
３ ・ ８
液 的液 位 ，根据 电解 液 的液 位 变化 适 当地调 节调 湿 器 旋钮 。仪 器有 ３个 量 程 范 围 ：０ １ ０ 。 ， ～ ×１ ＿ Ｏ 、０ ’
～
含有 酸 性气 体 的情况 下也 能正 常 工作 的 电解液调 节
系统 ，该 系 统不 受酸 性气 体 （ 氧化碳 、氧氮 化合 二
ｓ ｌｃ ｉ ｈ ｒ ｃ ｘ ｇｅ ｎａｙ ｅ ｏ ａ ｇ ｃ ｌ ｉ ｅ ａ ａ ｉ ｎ ｕ ｉ ｓｓ ｍｍａ ｉｅ ｅｅ ｔｎｇ ｔ ｅ ｔ ａ ｅ ｏ ｙ ｎ ａ ｌ ｚ ｒｆ ｒｌｒ ｅ ｓ ａｅ ａｒｓ ｐ ｒ ｔｏ ｎ ｔｉ ｕ ｒｚ ｄ． Ｋｅ ｗｏ ｄｓ Ｔｒ ｃ ｘｙ ｅ ｎａｙ ｅ ；Ｇａｖａ ｃ ｃ ｌ；Ｚｉｃ ｎ ａ；Ｓｅｅ ｔｏ ｙ ｒ ： ａ ｅｏ ｇ ｎ ａ ｌ ｚ ｒ ｌ ｎｉ ｅｌ ｒｏ ｉ ｌｃ ｉｎ
２Ｐｂ十４ＯＨ — 一 ２ Ｏ ＋２Ｈ２ 十４ Ｐｂ Ｏ ｅ
总反应 式 ：Ｏ， Ｐ ＋２ ｂ—一２ ｂ Ｐｏ
Ｔ Ｌ ＤＹ ５ ＷＡ 型 微 量 氧 分 析 仪 由 节 流 Ｅ Ｅ ＮＥ ３ ６ 阀 、流量计 、调 湿器 、电解 池 、电子放大 电路 、恒 温组件 和 容器池 组成 。燃料 电池是 敞开式 ，可定期 维护 电极 ，调湿 器用 于保持燃 料 电池 内氢 氧化钾 溶
DFY-VB型微量氧分析仪(在线式)资料
DFY-VB型微量氧分析仪DFY-VB型微量氧分析仪是运用电化学检测原理，采用进口高性能电化学传感器与新型微机技术相结合研发而成的新型智能化工业在线分析仪。
应用领域：空分制氮、化工流程、磁性材料等高温烧结炉保护性气体、电子行业保护性气体以及玻璃、建材行业的氧含量在线分析。
仪器特点：选用进口燃料电池传感器，具有寿命长、精度高、响应快全中文人机对话菜单，操作直观方便128×64液晶显示，可同时显示氧含量、日期、时间，仪器内部温度等参数定时自动存储功能，可随时查看存储数据报警点可在全量程范围内任意设置标准的RS232或RS485通讯口，可与计算机实现双向通讯技术参数：1.测量范围：(0.0～10/100/1000)×10-6；2.最大允许误差：±5%FS(0.0～10)×10-6；±2%FS(10～1000)×10-6；3.稳定性：零点漂移:±1%FS/7d；量程漂移:±1%FS/7d；4.重复性：±1%FS；5.样气流量：(400±10)mL/min；6.响应时间：τ90≤60s；7.分辨率：0.1×10-6；8.样气压力：0.05MPa≤入口压力≤0.25MPa；9.触点容量：220VAC，1A；24VDC，2A；10.输出信号：(4～20)mA或(0～10)mA可选；11.工作环境：温度：－15℃～＋45℃；湿度：≤90%RH；12.工作电源：(220±22)VAC，(50±5)Hz；13.外形尺寸：160mm(宽)×160mm(高)×260mm(深)；14.安装尺寸：153mm(宽)×153mm(高)；15.重量：约2.2Kg。
微量氧分析仪POA300使用说明
微量氧分析仪POA300使用说明微量氧分析仪使用的范围非常广泛：钢铁、冶金、热电、石化、化工、焦化、PVC、多晶硅、合成氨等行业均能使用到，如空分制氧、空分制氮、化工流程氧含量自动分析、电子行业保护性气体中氧含量分析（氮气中微量氧分析），磁性材料等高温烧结炉的保护性气体中氧含量分析、玻璃、建材行业中氧含量分析及各种行业中氧含量分析。
微量氧分析仪是一种精密的气体分析仪表，不同行业实际使用过程中，工况差距非常大。
不同工况也对测量结果有着一定的影响，使用过程中需要注意以下的事项，来避免因工况和认为使用原因导致的测量结果不准确。
一、分析仪取样管路的密闭性在实际测量中，样气压力一般都为正压，但样气中的氧是微量级的，根据法拉利定律，氧的分压与其体积含量成正比，环境空气中氧含量约21%，与以PPM计算浓度的样气的氧分压相差一万倍左右，因而气样中微量氧的分压远低于大气中的氧分压，当出现泄漏时，大气中的氧便会从泄漏部位迅速扩散进来。
微量氧分析仪检测的就是ppm级别的氧含量，因此配套管线必须严格密封，非常微小的管线泄漏（管线连接点、接头等）都会导致环境空气中的氧扩散进来，造成实际测量数值偏高。
其次，尽量减少管线长度和管线接头数量，且同时保证接头及阀门气密性良好，管线连接完毕后，应做气密性检查。
气密性检查的要求：0.25MPAm测试压力下，30分钟，压降不大于0.01MPA。
最后就是使用前执行检漏，初次启用前必须严格检漏。
仪器只有在严密不漏的前提下才能获得准确的数据结果。
二、微量氧分析仪取样管材质的选择管线材质以铜管或不锈钢管为佳，管线内壁要求光滑，次选聚四氟乙烯管。
切勿使用橡胶管、乳胶管等管线，这些材质的管线气密性和抗渗透性比不锈钢管差，在微量氧测量的标准下会导致误差较大。
管线一般选用6mm或1/4IN或者选用3mm或1/8IN，总之，首选不锈钢管或铜管，保证内壁光滑洁净。
总之对于微量级（1PPMV）氧分析，首选内壁抛光的不锈钢管铜管。
微量氧分析仪的应用如何
微量氧分析仪的应用如何1.科研实验室：微量氧分析仪在科研实验室中被广泛应用于生物学、化学和物理学等领域的研究。
例如，在生物学研究中，研究人员可以使用微量氧分析仪来测量生物体内的氧含量，从而研究氧与生物体之间的关系。
此外，微量氧分析仪还可用于监测培养基中的氧含量，以优化生物实验的条件。
2.工业生产过程：微量氧分析仪在工业生产过程中的应用主要是控制工艺中的氧含量。
例如，在食品加工过程中，微量氧分析仪可以监测食品包装中的氧含量，以确保食品的质量和保存期限。
在化工生产中，微量氧分析仪可以用于检测反应器中的氧含量，从而优化反应条件和提高生产效率。
3.环境监测：微量氧分析仪也被广泛应用于环境监测领域。
例如，在水质监测中，微量氧分析仪可用于测量水体中的溶解氧含量，从而评估水体的污染程度。
在大气监测中，微量氧分析仪可以用于测量空气中的氧含量，以监测空气质量和检测污染物的排放。
4.医疗诊断：微量氧分析仪在医疗诊断中的应用非常重要。
例如，在麻醉监测中，微量氧分析仪可以用于测量患者呼气中的氧含量，从而监测患者的呼吸功能和麻醉效果。
此外，微量氧分析仪还可以用于血氧饱和度监测，帮助医生评估患者的氧供应情况和呼吸功能。
5.材料研究：微量氧分析仪在材料研究中的应用主要是测量材料中的氧含量。
例如，在金属研究中，微量氧分析仪可用于测量金属材料中的氧含量，以评估材料的纯度和性能。
在电子材料研究中，微量氧分析仪可以用于测量半导体材料中的氧含量，以改善材料的电性能。
总之，微量氧分析仪在科研实验室、工业生产过程、环境监测和医疗诊断等领域都有着广泛的应用。
通过准确测量液体、气体或固体中的微量氧含量，微量氧分析仪可以帮助研究人员和工程师们更好地理解和控制氧气在不同环境中的影响，为相关领域的研究和生产提供有力的支持。
微量氧分析仪在聚乙烯装置中的应用
电解液中得到 ４ 个 电子变成 ０ Ｈ ， 同时 Ｏ Ｈ 一 在电 解液 中被 吸附到 阳极 ， 在 阳极 释放 出 ４个 电子 又变 成氧分 子及水 。整个 过 程 没有 消耗 掉 任何 一 种 组
分， 只发 生 了 电子 的迁 移 。根 据 库仑 定 律 ， 电子 迁
器、 减压阀和针阀到达氧传感器 ， 从氧传感器 出来
后经 过压力 表 和 流量 计排 入 低 压火 炬 。由 于氧传 感器 的最 大工 作 压 力 约 为 ３ ４ ｋ Ｐ ａ ， 因 而增 加 １ 个 安全 释放 阀来确 保 氧传 感 器 在 意外 情 况 下不 会 过
压 而损坏 。
１ ． ２ 氧 分析仪 主机
移 的多少 和 电流 大小成 正 比 ， 而 电流大小 又和 氧体 积分数 成 正 比关 系 。与一 般 的 耗尽 型 电 化 学传 感 器 不同 ， 该 传感 器是 非 耗 尽 型 电解 法 传感 器 ， 大 幅
型 电化 学技 术 ， 即介 质 进入 传 感 器 ， 介 质 中 的氧 分
图 １ 采样预 处理 系统示 意
子通过 扩散膜 进 入 传 感器 的 阴极 。氧 分子 在 负 极
工 艺介 质经 过 取样 探 针 和取 样管 线 到达 预 处 理箱 ， 在预处 理 箱 内经 过 针 阀 ， 再经过 ７ ｐ － ｍ 过 滤
氧 分析 仪 主机 能接 ６个 氧传 感器 及 ６个水 传 感器， ２ ２ ０ Ｖ（ ＡＣ ） 供 电， 每个 通 道 能输 出 ２路 ４ ～
２ ｏ ｍＡ信 号 到 Ｄ Ｃ Ｓ ， 氧传 感器 和 主机 之间通 过 ４ 芯屏蔽电缆连接 。
满足 Ｎ 及Ｃ ２ Ｈ 等介质在脱氧前及脱氧后的量程
解 液 的液 面低 于 最低 值 。虽 然 非 耗 尽 型 电化 学 传
微量氧分析仪的应用和影响因素介绍 分析仪常见问题解决方法
微量氧分析仪的应用和影响因素介绍分析仪常见问题解决方法微量氧分析仪使用的范围比较广：钢铁、冶金、热电、石化、化工、焦化、PVC、多晶硅、合成氨等行业均能使用到，实在如下：①空分制氧、空分制氮、化工流程氧含量自动分析②电子行业保护性气体中氧含量分析，如：氮气中微量氧测试③磁性材料等高温烧结炉的保护性气体中氧含量分析④玻璃、建材行业中氧含量分析及各种行业中氧含量分析微量氧分析仪的影响因素：1．泄漏。
氧分析仪在初次启用前必需严格检漏。
仪器只有在严密不漏的前提下才能获得精准的数据结果。
任何连接点，焊点，阀门等处的不严密，将会导致空气中的氧反渗进入管道及仪器内部，从而得出含氧量偏高的结果。
2．污染。
在重新使用仪器时，首先须注意在连接取样管路时是否漏入空气，并且必需认真将漏入的空气吹除干净，尽量不使大量氧气通过传感器以延长传感器寿命。
在管道系统净化过程中，为缩短净化时间，需要有确定的方法，一般使用高压放气及小流量吹除交替进行可快速净化管道。
3．管道材质的选择。
管道材质及表面粗糙度也将影响样气中氧含量的变化。
一般不宜用塑料管，橡胶管等作为连接管路。
通常选用铜管或不锈钢管，对超微量分析（指＜0.1ppm）则必需用抛光过的不锈钢管。
小型智能分析仪接受进口电化学氧传感器，使用寿命长，不受C02、CO、H2S、NO、H2的影响（高纯气微量氧的分析），输出信号稳定，无须预热时间，仪表大部分功能通过软件实现。
如参数的修正、上下限的设定、历史数据的存储、实时数据的传输、操作简单、维护便利。
小型智能分析仪的紧要特点：1、接受大屏幕数字显示及汉字提示,操作更加直观简便。
2、仪器具有定时定次采样技术，可实现无人自动运行。
3、具有存储，回放数据功能，并可以将存储数据传送至计算机进行数据处理。
存储4000组数据。
4、具有时时数据传送功能，可与计算机连接使用华云专用气体分析软件，进行更认真的时时数据曲线显示。
5、能够实现ppm（×10—6）和毫克/立方米单位转化，可选任意一种单位显示。
微量氧分析仪
微量氧分析仪微量氧分析仪是一种关键的分析工具，被广泛用于各个领域的气体分析研究和应用。
本文将介绍微量氧分析仪的原理、应用领域以及未来发展趋势。
微量氧分析仪是一种能够精确测量气体中氧含量的仪器。
它主要通过采用基于电化学或光学技术的方法来测量气体中的氧气浓度。
其原理是利用氧气与电极或传感器之间的反应来测量氧气的浓度。
当氧气与电极或传感器发生化学反应时，会产生一定的电位变化，通过测量这个电位变化可以确定气体中氧气的浓度。
微量氧分析仪被广泛应用于环境监测、工业生产、医疗诊断和科学研究等领域。
在环境监测方面，微量氧分析仪可以用于监测大气中的氧气浓度，以评估空气质量和环境变化。
在工业生产中，微量氧分析仪可以用于监测燃烧过程中的氧气浓度，以保证生产过程的安全和效率。
在医疗诊断方面，微量氧分析仪可以用于血氧测量，以评估患者的呼吸功能和血氧饱和度。
在科学研究中，微量氧分析仪可以用于各种实验室实验，以帮助研究人员深入了解氧气在不同环境中的行为和作用。
随着科学技术的不断进步，微量氧分析仪正呈现出一些新的发展趋势。
首先，微量氧分析仪的测量精度正在不断提高。
新的技术和材料的应用使得微量氧分析仪能够更加精确地测量氧气浓度，从而满足更高要求的实验和应用需求。
其次，微量氧分析仪的尺寸正在变得越来越小。
微型化的设计使得微量氧分析仪更加便携和灵活，在现场实验和移动应用中更加方便使用。
此外，微量氧分析仪的可靠性和稳定性也在不断提高，使得其在长期运行和复杂环境下的应用更加可靠和稳定。
未来，随着人们对环境和健康问题的关注不断增加，微量氧分析仪的应用领域还将进一步拓展。
例如，微量氧分析仪可以用于研究氧气在海洋和土壤中的分布和变化，以进一步了解全球气候变化和生态系统的健康状况。
此外，微量氧分析仪也可以用于检测和监测罕见气体和有毒气体，以保障工作场所和生活环境的安全。
总结而言，微量氧分析仪是一种重要的分析工具，已经广泛应用于各个领域的气体分析研究和应用。
在线分析仪表在工程应用中存在的问题及解决方案
仪器仪表与应用石油化工自动化。
２００９，６：６３ＡＵＴ（）ＭＡＴＩｆ）ＮＩＮＰＥＴＲ（）－ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹ在线分析仪表在工程应用中存在的问题及解决方案刘庆华（中国石化工程建设公司，北京１００１０１）摘要：针对原料复杂、工况苛刻以及干扰因索多造成在线分析仪表故障率高、维护．孽｝大、稳定性差、误差增加，严重影响在线分析仪表在生产中发挥效能的问题，简述了在线分析仪表的发展现状，并按试样流经途径：提取、传输、预处理以及排放４个主要阶段着重分析丁采样系统中常见的问题及解决方案。
关键词：在线分析仪表；采样系统；预处理；试样中图分类号：ＴＨ８３文献标志码：Ｂ文章编号：１００７—７３２４（２００９）０６—００６３—０３１引言在线分析仪表是自动、连续测量被测介质组分的工业仪表，在工艺操作中这个结果叮作指示、记录、报警、控制之用。
采样系统是能否用好分析仪表的关键。
采样系统的设计要从分析仪的应用、选择和测鼍的对象就开始考虑，这些决定了采样系统的设计标准ｕ引。
采样系统的基本要求可归纳如下：保证分析仪得到的试样与管线或设备中源流体的组成和体积分数一致；尽可能短的采样时间；试样的消耗量最少；易于操作和维护；能长期可靠工作；系统构成尽可能简单。
然而由于原料复杂、工况苛刻、相关组分和干扰因素多造成在线分析仪表故障率高、维护量大、稳定性差、误差增加，严重影响在线分析仪表在生产中发挥效能。
试样采样系统按试样流经途径，可分为：提取、传输、预处理及排放４个主要阶段。
该文按试样流经途径着重分析了采样系统中常见的问题及解决方案。
２在线分析仪表存在的问题及解决方案目前，中国的在线分析仪表投用率低、维护量大、稳定性差以及精度低¨刮。
主要问题体现在：采样滞后时间大，难以满足快速在线优化工况的要求；试样的代表性不够，难以反映真实工况；试样杂质过多，带水、带油、带污等造成较大维护量，甚至损坏仪表；引入分析仪的试样温度、压力、流量不满足分析仪的要求，影响精度或损坏仪表；排放背压影响分析仪的正常工作以及污染环境。
微量氧分析仪的原理
微量氧分析仪的原理微量氧分析仪是一种能够快速、准确地检测氧浓度的仪器，广泛应用于医药、食品、气体等领域。
本文将从原理方面介绍微量氧分析仪的工作原理。
氧的检测原理微量氧分析仪能够实现氧的检测，是因为它利用了化学或物理特性与氧浓度之间的关系。
具体来说，微量氧分析仪通过氧与其他化合物发生化学反应，或是利用氧在电极上反应的特性来实现氧的检测。
以利用化学反应实现氧检测的氧化酶法测氧为例。
在氧化酶法测氧中，微量氧分析仪的传感器会使用氧化酶将氧与酶结合，生成氢过氧化物或醛酮，这个过程会产生电信号。
当氧越多，产生的电信号也越强，微量氧分析仪就会获取到较高的氧浓度。
而当氧浓度变低，产生的电信号也会随之减弱。
通过测量产生的电信号来确定氧浓度的变化。
微量氧分析仪的工作原理微量氧分析仪通常包含测量头、信号处理器、显示器等主要部件。
整个系统需要高精度、高速度、低噪声等要求。
测量头测量头是微量氧分析仪中最重要的部件，主要用于检测氧浓度。
测量头通常是一个由多种材料组成的复杂结构，其中包括了灵敏的传感器和化学反应所需要的酶类等物质。
测量头有许多种不同的设计，包括膜式传感器、柱式传感器、电化学氧传感器等等，每一种都有其独特的优势和应用范围。
其中，电化学氧传感器是应用最为广泛的一种，其最为重要的部件是氧化还原电池（Redox Cell）。
氧化还原电池本身由两个半电池（Half Cells）组成，其中一个半电池充满参比电液（Reference Electrolyte），另一个半电池则充满电解质（Electrolyte）。
当氧分子被还原或氧化时，氧化还原电池就会产生电位差，这个电位差会被测量并转换成电信号，最终显示在仪器的显示屏上。
信号处理器微量氧分析仪的信号处理器主要是对测量头产生的电信号进行处理和分析，并将处理后的信号输出到显示器上。
信号处理器可以使用数字或模拟电路来实现，其目的是将获得的电信号转换成更便于分析、计算的形式。
想要得到高精度的氧分析结果，需要使用高质量的信号处理器。
Model 3000TA微量氧分析仪的优势
作者： 郑春丽
作者机构： 云南梅塞尔气体产品有限公司,云南玉溪653106
出版物刊名： 化工管理
页码： 113-114页
年卷期： 2013年 第4期
主题词： 空分系统;在线监测;微量氧分析仪
摘要：云南梅塞尔气体产品有限公司于2005年新上一套12000m3/h空分系统，2008年新上一套10000m3／h空分系统，2012年新上一套18000m3／h空分系统。
这三套空分目前设备运行正常，产品氧气、氮气、氩气、液氧、液氮、液氩的质量产品均符合国家标准，产量达到设计要求。
连续在线检测的分析仪表对空分设备的正常运行起着重要作用，三套分析系统配有各种进口检测设备，31台进口分析仪器在线监测保证质量产品符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析在线微量氧分析仪的应用
文章介绍了一种维护量小、稳定可靠的在线微量氧分析系统，在样品气带液严重、样品传输距离较长的工况下，重点介绍了其预处理措施以及样品气的回收方案，为解决此类问题提供参考。
标签：微量氧分析；带液；预处理；样品气回收
1 概述
随着科技的发展，在线微量氧分析技术在石油化工领域已有大量成熟的应用。
在不同的工况下，往往需要采取一些针对性的预处理措施，使样品气满足微量氧分析仪的要求，从而达到让分析仪长期稳定运行的目的。
文章介绍了某改造项目中应用的微量氧分析仪，样品气主要组分为C2H4和C2H6，还含有CO2、C3、C4、H2S等混合气体，送往乙烯生产装置作原料，其氧含量影响原料在裂解炉内的氧化反应，从而影响氢氧化物和CO等污染物的生成和原料损耗。
通过增加一个可靠的微量氧分析回路，密切监视样品气中的氧含量，为后续处理措施提供依据，也为下游乙烯装置提供参考数据。
2 在线微量氧分析仪的原理及选择
在线氧分析仪有很多种，如氧化锆氧分析仪、磁氧分析仪、电化学氧分析仪等，结合样品气带液现象较严重以及微量氧的测量需要，本项目选择电化学式氧分析仪，其基本原理是在氧气的作用下，传感器正负极上发生化学反应，外接低电阻负载电路时，即有电流通过，此电流的大小与氧含量成正比。
传统的传感器一般由金属耗尽型电极和碱性电解液组成，需要定期维护和更换电极，较高浓度的氧含量还会影响传感器寿命，同时，介质中所含的酸性气体也会对测量结果形成干扰。
本项目选用非耗尽型传感器，其工作时需要外加一个1.3V左右的直流电压去启动电极反应，整个反应过程中仅发生电子的迁移，没有消耗掉任何组分。
当电解液因自然挥发而减少时，只需补充蒸馏水和电解液，减少了维护工作量。
另外，该类微量氧分析仪还可提供在样气中含有酸性气体的情况下也能正常工作的电解液，并采用高分子扩散膜，对H2S，CO2等大分子起到隔离作用，使测量结果更准确、稳定。
微量氧分析仪的控制器一般为分体式。
控制器输出的信号采用4～20mA标准信号，RS485通讯协议，根据应用要求送入DCS集中显示，记录和报警。
3 取样和预处理系统
取样和预处理系统的作用在于从工艺过程中取出足够的有代表性的样品，去掉影响分析准确性和有效性的成分，并以最短的时间送往分析仪。
一个好的取样
和预处理系统还应兼顾系统的维护工作量和长期稳定性。
一般取样和预处理系统应至少包括取样及样品传输、净化、减压稳压及稳流、恒温等部分，如图1所示。
3.1 取样及样品传输
本应用的取样位置在产品气压缩机出口管线，正常操作压力约2MPa.G，最高可达2.7MPa.G，温度不高于106℃。
产品气中带液现场较为严重，尤其是冬季环境温度低至-23.1℃的情况下。
为尽量减少取样带液，采样探头应从工艺管道正上方插入。
虽然因恶劣的介质条件导致探头可能需要在线更换，本应用仍不建议采用在线插拔式接头，避免在2MPa.G操作压力下，因操作不当或接头故障引起探头飞出而伤人的事故。
为减少滞后时间，要求取样管线尽量短（<15m），样品流速尽可能快（0.5～3m/s）。
由于本应用受现场情况限制，分析小屋距离采样点较远，故采用快速回路设计。
3.2 净化
由于介质含尘、油、水等杂质较多，采用两级过滤方案。
一级过滤装置应考虑备用旁路，便于堵塞时在线切换维护。
二级过滤装置可不设置备用旁路。
过滤装置包括除尘装置和除湿装置。
3.3 减压稳压及稳流
取样点工作压力在2MPa左右，最高可达2.7MPa，而分析仪传感器正常工作的压力最大约为34kPa，故采用前后级两级降压处理。
前级减压阀将压力稳定在1MPa左右，再通过后级减压阀和稳压器将压力控制在30kPa以内，并通过稳流器、流量调节器控制采样流量。
考虑到稳压器的故障问题，设置安全阀直接排放至返回管线，保护传感器不因超压而损坏。
3.4 恒温
由于介质带液现象严重，尤其是冬季低温情况下，必须考虑取样管线的保温伴热措施。
非耗尽型传感器对温度要求较高，最大工作温度为49℃，宜采用带温控的电伴热带，并应按防爆设计。
蒸汽伴热温度无法精确控制，伴热温度波动范围较大，故不推荐。
3.5 脱液
即使有恒温措施，仍不可避免出现凝液，特别在样气压力骤降的情况下，很可能导致温度降低而出现冷凝现象。
分析仪传感器虽不限制样品气湿度，但氧能
溶于凝液，影响测量精度，故应考虑脱液处理。
自动浮子排液阀结构简单方便，适用于低压工况，排液出口密闭连接到现场的常压含硫污水排放管线，不失为一种简单经济的方法。
4 样品气回收
样品气排放方式主要有：排入大气、返回工艺管线及排入火炬。
排入大气的基本要求是不应对环境带来危险和造成污染，而样品气为易燃易爆气体且H2S含量较高，完全不满足要求。
火炬气管线压力在30KPa左右，样品气分析完后的压力很可能低于这个值，有倒流的危险，而且火炬气中有其他杂质，可能对分析结果有影响。
返回工艺管线同样受返回点压力的限制，但即使倒流，也不会串入新的杂质，污染样气。
通过设置止回阀、缓冲罐及增压泵，即可较好的解决样气回收的问题。
5 分析小屋及配套设施
本应用中环境温度最高可到38.7℃，要保证分析仪正常工作温度，分析柜的隔热材料效果在实际使用经验中难以保证。
为确保分析仪表长时间连续正常运行，采用分析小屋并配置防爆空调。
小屋里配备防爆空调保证夏季能有适宜温度，冬季保温方面从经济的角度考虑，采用蒸汽伴热。
为节省空间，预处理的前级减压置于分析小屋外，后级过滤、稳压稳流装置和分析仪表、控制器、防爆空调、增压泵都置于小屋内。
分析小屋处于防爆2区，应设置可燃气体检测器，而且介质中H2S含量很高，需要设置有毒气体检测器。
分析小屋采取正压通风的防爆设计，一旦分析小屋内正压低于25Pa，或者可燃气体浓度超过爆炸下限的50%，应立即切断分析小屋内微量氧分析仪控制器及其他设备的电源。
6 结束语
取样及预处理、样品回收等环节不可避免存在可靠性、经济性、维护量及环保等各方面的矛盾，面对复杂的介质情况和环境条件，结合实际需要，制定合理有效的预处理及回收系统，始终是在线分析仪表的设计难点。
通过设置快速回路、备用过滤装置、自动浮子排液阀以及样气回收增压泵等装置，尽可能减小了各种因素对分析结果的影响，并减小在线分析系统的维护工作量，同时兼顾了系统的经济性，为其他应用提供参考思路。
