第二章 2.1.1-3几何量误差与公差

合集下载

中职学校《极限配合与技术测量基础》电子教案(含教学进度计划)(配套教材:劳社版中职统编)云天课件

中职学校《极限配合与技术测量基础》电子教案(含教学进度计划)(配套教材:劳社版中职统编)云天课件

中等职业学校备课教案《极限配合与技术测量基础》全期教案(80学时)科目《极限配合与技术测量基础》教师专业机械加工、数控加工班级二O 年期教学进度计划(80学时)(配套课件已上传百度文库)教师自我介绍:导入新课:现在的服装、鞋子,为什么有尺寸型号?如果自行车链条断了一般会怎么办?绪论一、互换性概述1. 互换性的概念1)同一规格的一批零件或部件中;2)不需做任何挑选、调整或辅助加工;3)装配后满足机械产品的使用性能要求。

互换性的优势:使用和维修方面:缩短维修时间、保证维修质量、提高机器的利用率、延长机器寿命加工和装配方面:分散加工、集中装配、减轻劳动强度设计方面:简化设计、缩短设计周期、便于计算机辅助设计互换性广泛应用于:机械制造中的产品设计、零件加工、产品装配、机械的使用和维修等各个方面。

互换性内容:几何参数(如尺寸、形状等)的互换、力学性能(如硬度、强度等)的互换。

互换性分类:完全互换(生活中广泛应用)、不完全互换。

2.几何量误差、公差和测量零件的几何量误差——零件在加工过程中,由于机床精度、计量器具精度、操作工人技术水平及生产环境等诸多因素的影响,其加工后得到的几何参数会不可避免地偏离设计时的理想要求而产生误差。

几何量误差主要包含:尺寸误差、几何误差、表面微观形状误差。

零件的几何量公差——零件几何参数允许的变动量,它包括尺寸公差公差和几何公差等。

只有将零件的误差控制在相应的公差内,才能保证互换性的实现。

技术标准:极限与配合标准、几何公差标准、表面结构要求等是国家标准中的重要基础标准,是保证零件具有互换性的基础。

二、本课程的任务了解:国家标准中有关极限与配合等方面的基本术语及其定义;有关测量的基本知识;几何公差的基本内容;尺寸公差和几何公差的关系;表面粗糙度的评定标准及基本检测方法;普通螺纹公差的特点。

熟悉或理解:极限与配合标准的基本规定;常用计量器具的读数原理;几何公差代号的含义;螺纹标记的组成及其含义。

几何公差以及几何误差检测学习培训课件(精品2020最新)

几何公差以及几何误差检测学习培训课件(精品2020最新)

4、基准符号
注:①、基准用大写英文字母表示; ②、基准三角用涂黑或空白的三角形表示; ③、方框中的文字必须水平书写; ④、基准所用的字母不得采用E F I J L M O P R。
二、被测要素的标注方法 1、被测组成要素的标注方法
2、被测导出要素的标注方法
3、指引线箭头的指向
公差带的宽度方向或直径方向 ,如果公差带为圆形或圆柱 形,几何公差值前加注Ø,如果是球形,加注SØ
几何公差与几何误差检测
• 目的要求 熟练掌握几何公差项目与几何公差的标注,深刻
理解各几何公差项目的含义及公差带形状,熟练掌握 公差原则的分类与应用。 • 重点
1、十四个几何公差项目的含义及标注方法; 2、几何公差带的本质含义; 3、公差原则的分类与应用; 4、几何公差的选择; • 难点 1、几何公差带的形状的确定方法; 2、几何公差的标注; 3、公差原则的应用;
a、给定平面内的直线度
主要控制被测实际圆柱面、圆锥面的素线以及量具 上刻度线等的直线度
公差带:距离为公差值t的两平行直线之间的区域
b、给定方向的直线度:
主要控制面与面交线,即棱线直的程度 (1)一个方向:两平行平面t
公差带:距离为公差值t的两平行直线之间的区域
(2)相互垂直的两个方向:两组平行平面t1,t2 公差带:正截面尺寸为公差值t1×t2的四棱 柱内的区域
第一节 零件几何要素和几何公差的特征项目
零件在加工时,受机床本身误差、零件安装及定位误 差、夹具和刀具误差、热处理变形、切削过程中的振动、 内应力、温度等因素的影响。零件的实际形状和位置对 理想形状和位置都有一定的偏离量,这就形位误差,它 对零件的使用性能影响主要有: ①影响可装配性; ②影响配合性质; ③影响工作精度; ④影响密封性等其他功能。 工程上从精度要求和加工误差两个方面综合考虑,把形 位误差控制在一个适当的范围内,这就是几何公差。

几何量公差2

几何量公差2
38.785mm -) 1.005mm 37.780mm -) 1.28 mm
第一块量块
第二块量块
36.500mm -) 6.5 mm
30.000mm
第三块量块 第四块量块
•量块的用途
⑴作为长度尺寸标准的实物载体,将国家的长度 基准按照一定的规范逐级传递到机械产品制造环
节,实现量值统一。
⑵作为标准长度标定量仪,检定量仪的示值误差。 ⑶相对测量时以量块为标准,用测量器具比较量 块与被测尺寸的差值。 ⑷也可直接用于精密测量、精密划线和精密机床 的调整。
1.按测量误差的表达方式分类
绝对误差: δ 相对误差:
绝对误差
δ= x - x0
量值 真值
• 相对误差
= δ
x0
100%
?
≈ δ
x
100%
例如:测得两个孔的直径大小分别为50.86mm和 20.97mm,它们的绝对误差分别为+0.02mm和 +0.01mm,则由式
f = x真 x测
计算得到它们的相对误差分别为:
f1 0.02 / 50.86 0.0393% f 2 0.01/ 20.97 0.0477%
因此前者的测量精确度比后者高。
2.按测量误差的特性规律分类
在一定测量条件下,n次测量取同一量值x,则可 得 测量列——n个测得值:xi(i=1、2、…、n) xi中含测量误差 δi。根据δi 的分布规律,测量误差 分为: 1)系统误差:绝对值和符号均保持不变的测 量误差,或绝对值和符号按某一规律变化的测量误
最小变形原则的有效措施。
2.4
测量误差与数据处理
2.4.1 测量误差的分类 2.4.2 测量列中各类测量误差的处理 2.4.3 等精度测量列的数据处理

第二章2.2.2 有关尺寸偏差、公差的术语及定义

第二章2.2.2  有关尺寸偏差、公差的术语及定义
(1)零线。在公差带图中,零线是代表公称尺寸并确定偏差坐标位 置的一条直线,即零偏差线。
通常将零线画成水平位置的线段,正偏差位于零线上方,负偏差位 于零线下方,零偏差重合于零线。
公差带图中的偏差以mm为单位时,可省略不标;如以m为单位, 则必须注明。
(2)尺寸公差带。 在公差带图解中,由代表上极限偏差和下极限偏差或上极限尺寸


25
f
6(0.020 0.033
)
轴:
Ts=(24.980−24.967)mm=[−0.02−(−0.033)]mm=0.013mm
由此可见公差值恒大于零。
从作用上看,极限偏差用于控制实际偏差,是判断加工零件尺寸是 否合格的根据;
而公差则用于控制一批零件实际(组成)要素的差异程度。
从工艺上看,对某一具体尺寸,公差大小反映的是加工难易程度, 即加工精度的高低。

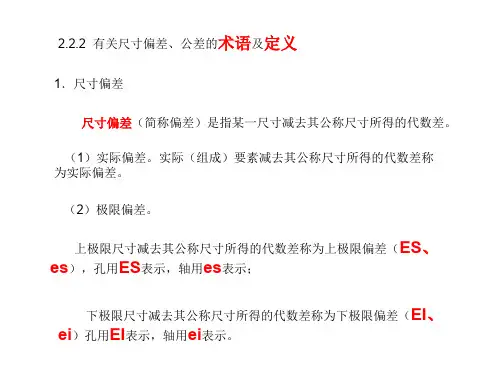

2.2.2 有关尺寸偏差、公差的术语及定义
1.尺寸偏差
尺寸偏差(简称偏差)是指某一尺寸减去其公称尺寸所得的代数差。
(1)实际偏差。实际(组成)要素减去其公称尺寸所得的代数差称 为实际偏差。
(2)极限偏差。
上极限尺寸减去其公称尺寸所得的代数差称为上极限偏差(ES、 es),孔用ES表示,轴用es表示;
② 选择合适比例(一般可选500∶1,偏差值较小时可选1 000∶1), 按选定放大比例画出公差带。
为了区别孔和轴的公差带,孔的公差带应画上剖面线;而轴的公 差带应是黑点,标上公差带代号(后述)。
一般将极限偏差值直接标在公差带的附近,如图2.5所示。
图2.5 中间轴轴径和齿轮衬套内孔的公差带图 从公差带图上可清楚地看出,一个具体的公差带是由两个要素构成:
实际计算时,由于上极限尺寸大于下极限尺寸(上极限偏差大于 下极限偏差),故可省去绝对值符号。

《几何量公差与检测》第1章 绪论

《几何量公差与检测》第1章 绪论

11 §2 标准化与优先数系
为了使分散的、局部的生产部门和生产环节保 持必要的技术统一,必须制定标准并加以实施和进 行标准化活动。标准化是互换性生产的基础。
一、标准
标准是指为了在一定范围内获得最佳秩序,经协 商一致并由公认机构批准,规定共同使用的和重复的 一种规范性文件。标准应以科学、技术和经验的综合 成果为基础,以促进最佳社会效益为目的。
一般来说,对于厂际协作,应采用完全互换性; 至于厂内生产的零部件的装配,可以采用不完全互 换性。例如,减速器上使用的滚动轴承,它与厂外 产品(厂外其他零件)配合的内圈内孔部位和外圈 外圆柱表面部位应具有完全互换性,而它本身在轴 承厂内装配的零件和部位则可以不具有完全互换性。
滚动轴承(图6-1)
10
第一章 绪 论
2
第二章 几何量测量基础
第三章 孔、轴公差与配合
第四章 几何公差与几何误差检测
第五章 表面粗糙度轮廓及其检测
第六章 滚动轴承的公差与配合
第七章 孔、轴检测与量规设计基础
第八章 圆锥公差与检测
第九章 圆柱螺纹公差与检测
第十章 圆柱齿轮公差与检测
第十一章 键和花键联结的公差与检测
第十二章 尺寸链
优先数系的选用顺序为: R5→R10→R20→R40→R80 Rr →Rr/p
§3 几何量检测概述
17
制定了先进的公差标准,对机械产品各零部件
的几何量分别规定了合理的公差,若不采取适当的
检测措施,那么,规定的公差形同虚设,不能实现
零部件的互换性。因此,应按标准或技术要求进行
检测,不合格者不予接收,方能保证零部件的互换
三、互换性的种类
6
在不同场合,零部件互换的形式和程度有所

几何公差与测量技术

几何公差与测量技术

1章.为使零件具有完全的互换性,必须将其各项的几何参数的加工误差控制在给定的公差范围内。

国家标准规定的优先数系基本系列是指R5,R10,R20,R40系列。

2章.国家极限与配合标准在基轴制下,规定了28个孔的基本偏差,确定了不同的孔的公差带位置,可以分别组成松紧不同的基轴制配合。

配合是指基本尺寸相同的相互结合的孔,轴公差带间的关系。

国家极限与配合标准中将配合分为三类。

孔,轴有对中且可拆要求的应选间隙配合。

尺寸公差值越小,公差等级越高。

精度越高,越不容易加工。

实际尺寸是通过测量产生的,作用尺寸是通过装配产生的,是实际尺寸和形状误差的综合作用结果。

极限尺寸用来控制实际尺寸。

偏差可能是正值,负值或零。

公差是允许尺寸的变动量,所以没有正负号的绝对值,而且不能为零。

公差带大小是由标准公差确定,公差带位置是由基本偏差确定。

孔基本偏差A~G 为下偏差,J~ZC为上偏差,轴相反。

对于孔其体外作用尺寸一般小于等于其实际尺寸,轴其体外作用尺寸一般大于等于其实际尺寸。

3章.检测是检验和测量的总称。

检验是指判断被测量是否合格的一组操作。

4章.形位公差的研究对象是——构成零件集合特征的点,线,面统称几何要素。

简称要素。

形位公差就是限制被测要素变动的区域,具有形状,大小,方向,位置四个要素。

确定尺寸公差与形位公差之间的相互关系的原则称为公差原则。

公差原则分为独立原则和相关原则,相关原则又分为包容要求,最大实体要求,最小实体要求和可逆要求。

定位公差带具有综合控制被测要素的位置,方向和形状的作用。

即定位公差带不仅能控制被测要素的位置误差,对其方向和形状误差也有控制作用。

形状,位置,尺寸公差间的关系应互相协调,其一般原则是;形状公差《位置公差《尺寸公差,定位尺寸大于定向公差,综合公差大于单项公差,形状公差与表面粗糙度之间的关系也应协调。

5章对同一公差带要求的孔和轴来说,轴比孔的粗糙度值应小。

表面粗糙度的基本评定参数是指反映高度特征的参数。

02公差电子教案第2章形位公差

02公差电子教案第2章形位公差

标注的大写字 母
含义
标注的大写字 母
含义
包容要求 最小实体要求 延伸公差带
最大实体要求
可逆要求
自由状态条件 (非刚性零件)
2.2.1被测要素的表示方法
1、轮廓要素 当被测要素是轮廓要素时,箭头应指向要素的轮廓线
或轮廓线的延长线上,但必须与尺寸线明显地错开,如图 所示。
2、中心要素
当被测要素是中心要素时,箭头应对准尺寸线,即与 尺寸线的延长线重合。被测要素指引线的箭头,可兼作一 个尺寸箭头,见图。
1、公差框格
公差框格为矩形方框,由两格或多格组成。
公差框格在图样上一般为水平放置,当受空间限制 时,也允许将框格垂直放置。对于水平放置的公差框格, 应从框格的左边起,第一格填写公差项目的符号,第二格 填写公差值,公差值用线性值,如公差带是圆形或圆柱形, 则在公差值前加注φ,如是球形的则加注Sφ。从第三格起 填写代表基准的字母。当公差框格在图面上垂直放置时, 应从框格下方的第一格起填写公差项目符号,顺次向上填 写公差值,代表基准的字母等。
பைடு நூலகம்
(2) 大小
公差带的大小(即宽度)体现被测要素 的精度高低,由公差值t确定。
注意:如果公差带是圆形或圆柱形,在公差
值前加注Φ;如果是球形,加注SΦ。
(3) 方向
公差带的方向是指公差带的宽度方向,即误差变动的方向,也是检 测方向。
从图样上看,公差带的方向就是指引箭头的方向。如图a中平面度 公差带方向为铅垂方向,b中垂直度公差带方向为水平方向。
0.01
3)任意方向上的直线度
公差带是直径是为 t 的圆柱面内的区域。如图所示,被测 圆柱面的轴线必须位于直径为公差值 0.04的圆柱面内。
注意:公差值前应加注Φ 。 被测要素:圆柱体的轴线(由指引线箭头与尺寸对齐表示) 读为:要求圆柱体轴线的直线度公差为Φ0.04

机械测量基础理论

机械测量基础理论
“毫米” 是机械测量中最常使用的单位。以毫米作单位,在机械图中可以只标注尺寸 数字,而省略标注单位名称。
英制长度单位主要有英尺(ft) 英寸(in) 等: 1ft=12in; 1in=25.4mm
1.2.2 测量方法的分类
(1) 测量方法可以从不同的角度分类。 1.直接测量 2.间接测量
为了减少误差,一般都采用直接测量;当被测量不易直接测量时可采遥间接测量。
2.公差:允许零件几何参数的变动量。 在满足功能要求的前提下同,公差值尽量规定得 在一些,以便获得最佳的经济效益。
3.测量角度的量具.角度量块、角尺、正弦规、正切尺、圆锥规、游标角度尺、水平仪、分 度台等。
4.测量形位的量具。光学平晶、平台、样板平尺,角尺等。
(2)测量器具的技术指标:测量器具技术指标是表征测量器具技术特性和功能的指标,也 是选择和使用测量器具的依据。
1.刻线间距。测量器具标尺上两相邻刻线中心线间的距离。 2.分度值。测量器具的分度值越小,则该测量器具的精度就越高。 3.示值范围。由测量器具所显示或指示的最小值至最大值的范围。 4.测量范围。在测量器具的允许误差范围内所能测出的被测量值的上限值到下限值的范围,
测量误差。 2.变值系统误差。测量过程中误差的绝对值大小和符号按某一确定规律变化。 (2)随机误差 随机误差是指在一定测量条件下,多次测取同一量值时,绝对值和符号以不可预计的方式
变化着的测量误差。随机误差主要是由测量过程中一些偶然性的因素或不确定因素引 起的。 (3)粗大误差 粗大误差是指超出在一定测量条件下预计的测量误差,即对测量结果产生明显歪曲的测量 误差。含有粗大误差测得值称异常值。粗大误差的产生有主观和客观两个方面的原因, 主观原因如测量人员疏忽造成的读数误差,客观误差如外界突然振动引起的测量误差。 由于粗大误差胡显歪曲测量结果,因此在处理测量数据时,应该根据判别粗大误差的 准则设法将其剔除。

02 第二章 误差与分析数据的处理

02 第二章 误差与分析数据的处理

1.频数分布
频数是指每组中测量值出现的次数,频数与数据 总数之比为相对频数,即概率密度。
整理上述数据,按组距0.03来分成10组,得频数分布表:
分 组
1.265% 1.295% 1.295% 1.325% 1.325% 1.355% 1.355% 1.385% 1.385% 1.415% 1.415% 1.445% 1.445% 1.475% 1.475% 1.505% 1.505% 1.535% 1.535% 1.565%
因此,应该了解分析过程中误差产生的原因及其出现的 规律,以便采取相应措施,尽可能使误差减小。另一方面 需要对测试数据进行正确的统计处理,以获得最可靠的数 据信息。

2.1 定量分析中的 误差
误差与准确度
准确度(accuracy)是指分析结果(测定平均值)与真值
接近的程度,常用误差大小表示。误差小,准确度高。
两组精密度不同的测量值的正态分布曲线
正态分布规律
(1)x=μ时,y最大。即多数测量值集中在μ附近,或者说
总体平均值是最可信赖值或最佳值。 (2)x=μ时的直线为对称轴。即正负误差出现的概率相等。 (3)x→〒≦时,曲线以x轴为渐近线。即大误差出现的 概率小,出现很大误差的测定值概率趋近零。 (4) ↗, y↘ ,即测量精密度越差,测量值分布越分散, 曲线平坦。
2.正态分布
在分析化学中,测量数据一般符合正态分布规律。正态分 布是德国数学家高斯首先提出的,又称高斯曲线,下图即为正 态分布曲线N(μ,σ2),其数学表达式为
1 y f(x) e 2
(x ) 2 2 2
y表示概率密度;x表示测量值; μ是总体平均值;σ是总体标准偏差 μ决定曲线在x轴的位臵;σ决定 曲线的形状:σ小,数据的精密度好, 曲线瘦高;σ大,数据分散,曲线较扁平。

几何量第2章

几何量第2章

本章小结
• 1.有关“尺寸” 的术语有:公称尺寸、实际尺寸、极限尺 寸。 • 2.尺寸合格条件:实际尺寸在极限尺寸的范围内。 • 3.有关“公差与偏差”的小结。 • 4. “尺寸公差带图解”,其画法见本章相关内容。公差带 有大小和位置两个参数。 • 国家标准将这两个参数标准化,得到标准公差系列和基本 偏差系列。 • 5.按孔和轴的公差带之间关系的不同,配合分为:间隙配 合、过盈配合和过渡配合。 • 国家标准基准制规定有基孔制(基准孔基本偏差代号为H) 和基轴制(基准轴基本偏差代号为h)两种基准制配合。
1.试画出下列各孔、轴配合的尺寸公差带图, 并查表确定孔、轴公差带代号。
0.039 0.027 (1)孔 400 mm,轴 40 0.002mm;
0.030 0.074 60 60 (2)孔 mm,轴 0.140 mm 0
2 . 填表
公称 尺寸 Φ50 Φ25 Φ80 孔 ES EI Th 0 0.021 0 0 0.030 +0.035 轴 es ei Ts Xmax/ Ymin Xmin/ Ymax Xav/ Yav Tf 0.078 -0.048 -0.031 -0.003 配合 种类
1 1 Xav ( X max Y max) 0.019 0.015 0.002mm 2 2
配合公差带图
例题
1 查表确定Φ70r7的极限偏差。
(1)查表 得: ei 43 μm 查表 得: IT7 30 μm (2) es ei IT7 43 30 63μm
至于钻套1内孔,因要引导旋转着的刀具进给,既要保证一定的导向 精度,又要防止间隙过小而被卡住。根据钻孔切削速度多为中速,参 看表2-15应选中等转速的基本偏差F,本例选为12F7。 必须指出:钻套1与固定衬套2的内孔的配合,根据上面分析本应选 18H7/g6,考虑到GB/T 2263—1991(夹具标准)为了统一钻套内孔 与衬套内孔的公差带,规定了统一的公差带F7,因此钻套1与固定衬 套2内孔的配合,应选相当于H7/g6的配合F7/k6。因此,本例中钻套1 与固定衬套2内孔的配合应为18F7/k6(非基准制配合)。下图为 18H7/g6与18F7/k6这两种配合的公差带图解。

公差配合与测量技术(第2版)课件:几何公差

公差配合与测量技术(第2版)课件:几何公差
方位(位置和方向):方位要素是理想要素的一个几何属性, 与尺寸参数没有关系。确定要素方向和位置的点、直线、平面、 螺旋线如图5-4所示,方位要素见表5-1
几何公差
第一部分 基础知识
一 几何公差概述
几何公差
第一部分 基础知识
一 几何公差概述
表5-1
恒定类别
方位要素
理想要素的类型
方位要素
复合面
椭圆曲线
几何公差
第一部分 基础知识
2)线性尺寸要素 具有线性尺寸的尺寸要素以长度单位毫米(mm)表示。
几何公差
第一部分 基础知识
一 几何公差概述
3、公称要素 公称要素是由设计者在产品技术文件中定义的理想要素,具有几 何要素点、线、面不存在任何几何偏差的工件轮廓线,可用来表达 设计的理想要素,由技术制图或其他方法确定的理论正确组成要素。 4、实际要素 实际要素是对应于工件实际表面部分的几何要素。
几何公差
图5-2 工件的几何要素
第一部分 基础知识
一 几何公差概述
1、理想要素和非理想要素 理想要素:由设计者确定一个具有理想形状的工件,即具有满 足功能需求所需的形状、尺寸、方向、位置,没有任何偏差的 工件。理想要素由类型和本质特征定义。如图5-3中1所示的没 有任何偏差的一个圆。
非理想要素:是设计者给定了偏差和上极限尺寸、下极限尺寸 有变动范围的工件。工件实际表面不完美的几何要素。如图5-3 中2所示加工后形成的工件实际表面。
椭圆面、对称平面
双曲抛物面
对称平面、切点
棱柱面
椭圆柱
对称平面、轴线
回转面

圆、圆心的平面
圆锥
对称轴线、顶点
圆环
垂直圆环轴的平面、圆环中心

几何量公差与检测 第二章

几何量公差与检测 第二章

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么?试述第十七届国际计量大会通过的长度基本单位的定义?2-2 测量的实质是什么?一个完整的测量过程应包括哪四个要素?2-3 以量块作为传递长度基准量值的媒介有何优点,并说明量块的用途?2-4 量块的制造精度分哪几级,量块的检定精度分哪几等,分“级”和分“等”的主要依据是什么?2-5 量块按“级”和按“等”使用时的工作尺寸有何不同?何者测量精度更高?2-6 何谓量具、量规、量仪?2-7 计量器具的基本技术性能指标中,标尺示值范围与计量器具测量范围有何区别?标尺刻度间距、标尺分度值和灵敏度三者不何区别?示值误差与测量重复性有何区别?并举例说明。

2-8 几何量测量方法中,绝对测量与相对测量有何区别?直接测量与间接测量有何区别?交举例说明。

2-9 测量误差的绝对误差与相对误差有何区别?两者的应用场合有何不同?2-10 测量误差按特点和性质可分为哪三类?试说明产生这三类测量误差的主要因素。

2-11 试说明三类测量误差各自的特性,可用什么方法分别发现、消除或减小这三类测量误差,以提高测量精度?2-12 如何估算服从正态分布的随机误差的大小?服从正态分布的随机误差具有哪四个基本特性。

2-13 进行等精度测量时,以多次重复测量的测量列算术平均值作为测量结果的优点是什么?它可以减小哪类测量误差对测量结果的影响?2-14 进行等精度测量时,怎样表示单次测量和多次重复测量的测量结果?测量列单次测量值和算术平均值的标准偏差有何区别?2-15 什么是函数误差?如何计算函数系统误差和函数随机误差?习题一、判断题(正确的打√,错误的打×)1、直接测量必为绝对测量。

( )2、为减少测量误差,一般不采用间接测量。

( )3、为提高测量的准确性,应尽量选用高等级量块作为基准进行测量。

( )4、使用的量块数越多,组合出的尺寸越准确。

( )5、0~25mm千分尺的示值范围和测量范围是一样的。

第二章 公差与配合基础

第二章 公差与配合基础

Xmax =Dmax – dmin =ES - ei Xmin =Dmin– dmax =EI - es
2) 过盈配合:具有过盈(包括Y min= 0)的配合。此时,孔的公差带
在轴的公差带下方。如图2-6所示。从图中可以看出:
Ymax = Dmin – dmax = EI – es Ymin = Dmax – dmin = ES - ei
因此,图中公差带的一端是开口的,即只画出靠近零线的那个偏差。 孔和轴的另一个极限偏差不需要再加以规定,可分别由下列公式
计算得到:
对于轴:es=ei+IT 或 ei=es-IT 对于孔:ES=EI+IT 或 EI=ES-IT 国家标准对于不同的基本尺寸和基本偏差确定了孔和轴的基本偏 差数值,见附录中表A-3、A-4。
尺 寸 分 段 公差等级
0.5~3 f(精密级) >3~6 >6~30 >30~120 >120~400 >400~1000
±0.1 ±0.15 ±0.2 ±0.3 ±0.05 ±0.05
m(中等级)
c(粗糙级) v(最粗级)
±0.1
±0.2
±0.1
±0.3 ±0.5
±0.2
±0.5 ±1
±0.3
±0.8 ±1.5
第二章 公差与配合基础•源自互换性零件的互换性是指同一规格的零件,不需要任何挑选、 调整或修配,就能装到机器(或部件)上去,并完全符合 规定的性能要求。
标准化是实现互换性生产的基础。
极限与配合 公差配合标准 形状和位置公差 表面粗糙度
2.1 极限与配合
2.1.1极限与配合的基本概念 1.孔和轴 ⑴ 孔:主要指圆柱形内表面,也包括其它内表面中由单一尺寸确定 的部分。 ⑵ 轴:主要指圆柱形外表面,也包括其它外表面中由单 一尺寸确 定的部分。 孔与轴的区别: 从装配关系看,孔是包容面,在它之内无材料,轴是被包容 面, 在它之外无材料; 从加工过程看,孔的尺寸由小变大,轴的尺寸由大变小。 在公差与配合标准中的孔、轴都是由单一尺寸所确定的部分。如 图2-1中的D为孔;d1、d2、d3为轴。不能区别为孔或轴的尺寸,则 为长度尺寸。如图2-1中的L。

公差配合培训教材-几何量测量基础

公差配合培训教材-几何量测量基础

号: Rr/p,公比:
qr/ p
qr
p
(r
10 ) p
p
10 r
• 优先数系中按公比计算得到的优先数的理论值,除10 的整数幂外,都是无理数,工程技术上不能直接应用。 实际应用的都是经过圆整后的近似值。根据圆整的精 确程度,可分为:
➢ 计算值:取五位有效数字,供精确计算用。
➢ 常用值:即经常使用的通常所称的优先数,取三位 有效数字。
• 标准的范围极广,种类繁多,涉及到人类生活的各个方面。 本课程研究的公差标准、检测器具和方法标准,大多属于国 家基础标准。
四、优先数系
• 机械设计中,很多参数之间具有关联、传播关系,机械 产品中的各种技术参数不能随意确定。
• 例如,齿轮、螺栓的尺寸等
• 为使产品的参数选择能遵守统一的规律,使参数选择一 开始就纳入标准化轨道,必须对各种技术参数的数值作 出统一规定。
减速器装配图-图例分析-
减速器输出轴-图例分析-
一、互换性
§1.1 概述
广义:指一种产品、过程或服务代替另一产品、过程或服 务能满足同样要求的能力。
零部件的互换性:同一规格的一批零部件,按规定的技 术要求制造,能够彼此相互替换而效果相同的性能。
举例:螺钉、灯泡,自行车、缝纫机、钟表上的零部件。
不完全互换—有限互换,装配时允许挑选、调整和 修配。分组装配法、调整法或修配法等来实现
应用:零部件厂际协作应采用完全互换,部件或构 件在同一厂制造和装配时,可采用不完全互换。
二、误差与公差
误差:零件加工过程中产生中不可避免的,通过测量得到。 表示零件几 何量偏离理想值的大小(测量误差)
根据零件功能,其几何量不必要制造得绝对准确,只要求在 某一规定范围内变动,保证同一规格零件彼此充分近似。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图2.1 各种加工误差
加工时,对同一零件的尺寸,一般都可以采用不同的方法及加工工 艺来零件的尺寸误差大小和方向不变或有规律地变化,称为系统误 差,可以设法消除或减小。
尺寸误差大小和方向均变化不定,即数值分散,称为随机误差, 无法消除或减小,但这种数值分散往往具有统计性,一般按正态规律 分布。
第2 章
几何量的加工误差和公差
机械产品通常是由许多经过机械加工的零部件组成的。
因此,在加工、测量和装配过程中都不可避免会产生各种误差。
为了满足产品的互换性和精度要求,就必须控制这些误差,特别 是加工误差。
本章将讨论加工中出现的各种误差,着重介绍控制这些误差的公 差项目及国家标准中的有关内容,为以后各章的学习奠定基础。
因此对尺寸误差应给予控制。
2.1.2 形状误差和位置误差
1.形状误差和位置误差的性质
形状误差和位置误差是指构成零件的几何形体的实际形状对其理想 形状和几何形体的实际位置对其理想位置的变动量,如图2.1中的、e所 示,简称几何误差。
几何误差的产生主要是由机床-夹具-刀具-零件组成的工艺系统的误 差所致,另外,在加工过程中出现的载荷及受力变形、热变形、振动和 磨损等各种干扰,也会使被加工的零件产生几何误差。
系统误差的产生主要是由加工时刀具的定值误差、机床-夹具的定 值系统误差及测量时测量器具的刻度误差等引起的。
随机误差的产生原因较多,例如,加工时温度的波动变化、材料不 均匀、工艺系统的振动、工件的装夹,以及测量时周围条件的变化等各 种因素。
无论哪种因素对随机误差的大小都不起决定性作用。
2.尺寸误差对零件功能的影响
影响机器的其他功能要求,如印刷机的滚筒形状误差过大直接 影响印刷质量,测量用的平台平面度误差过大直接影响测量精度, 活塞的形状误差过大直接影响其工作性能和密封性。
总之,几何误差对机床、仪器、刀具和量具等各种机械产品的安 装精度、工作性能、连接强度、密封性、耐磨性以及工作平稳性都有 很大的影响,特别是对精密机械、精密仪器以及经常在高温、高速和 重载条件下工作的机械,其影响更为严重。
2.几何误差对机器使用性能的影响
几何误差的大小是反映零件精度的一项很重要的指标,对机器使 用性能的影响主要是:
影响两个相配合零件的配合性质,如轴的尺寸符合要求但形状弯 曲,则不能保证与孔的配合性质;
影响两个配合件的顺利组装,如与花键孔相配合的花键轴,加工 后的外径、内径和键宽尺寸均符合要求,但由于各键的相互位置误差 过大,则难以顺利装配;
2.表面粗糙度对零件使用性能的影响
表面粗糙度数值的大小是零件表面质量高低的重要指标,对零件的 使用性能及寿命影响很大,尤其对在高温、高压、高速和重载等条件下 工作的零件更为重要。
它主要影响零件的耐磨性、工作性能、配合性质、疲劳强度、密 封性、抗腐蚀性等。
另外,也影响检测精度和外形的美观。因此,对表面粗糙度也必 须给予控制。
2.1 几何量的加工误差
任何机械零件都是由尺寸不同、形状各异的若干个表面所形成的几 何体,是经过各种机械加工后形成的。
加工中,由于种种原因,使得几何量会产生各种误差,通常分为 尺寸误差、形状误差、相互位置误差和表面微观几何形状误差(表面 粗糙度)。
2.1.1 尺寸误差
1.尺寸误差的性质
尺寸误差是指零件的实际尺寸与其理想尺寸的差异,包括直线尺 寸误差、中心距误差及角度误差,是最基本的误差形式,如图2.1中的 A所示。
尺寸误差的大小直接反映了零件尺寸精度的高低,对零件功能的影 响主要是:
影响两个配合件(如孔和轴)之间的松紧程度(即配合性质),尺 寸误差过大,会使配合性质发生变化;
影响两个配合件之间的顺利组装,如尺寸误差使螺孔小于螺栓,则 难以顺利旋入;
影响零件的其他功能,如量块的尺寸误差直接影响其所体现的标 准尺寸大小,拉丝模孔径的尺寸误差直接影响拉出丝的直径尺寸精度等。
因此,对几何误差必须给予控制。
2.1.3 表面微观几何形状误差(表面粗糙度) 1.表面粗糙度的性质
表面粗糙度是指加工表面上具有较小的间距和峰谷所形成的微观几 何形状误差。
通常它的波距在1mm以下,如图2.1所示。
表面粗糙度误差的产生主要是由于切削过程中切屑分离时工件表 面金属的塑性变形、撕裂以及机床的振动、摩擦等多种因素引起的。
相关文档
最新文档
